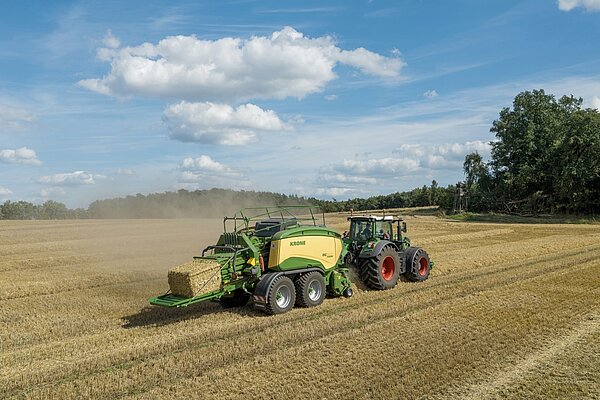

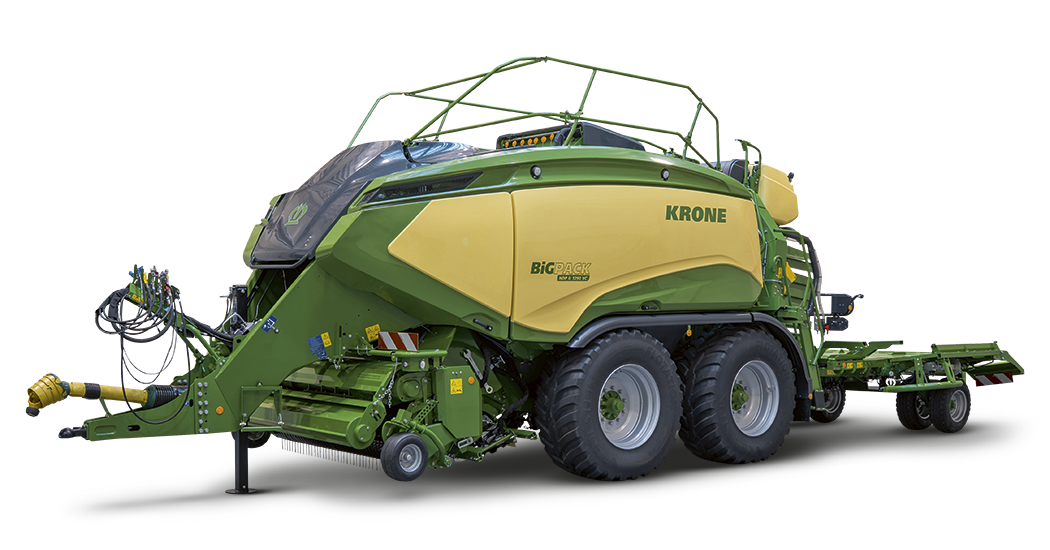

BiG Pack HDP II 1290 (VC)

Equipada con ocho revolucionarios anudadores dobles en V KRONE sin recortes de hilo, es la máquina profesional para una densidad de paca máxima, el mayor rendimiento y una eficiencia sin concesiones, incluso en las condiciones más exigentes. La BiG Pack HDP II 1290 (VC) establece nuevos estándares, con un número extremadamente alto de pacas y una densidad de pacas excepcional en muy poco tiempo. Construida de manera robusta y duradera, supera las condiciones más difíciles con facilidad – día tras día, campaña tras campaña. Quien busca un rendimiento sin compromisos, encuentra en esta máquina la respuesta perfecta.

Anudador en V. Máxima seguridad de uso gracias a la tecnología de doble anudador sin molestos recortes de hilo. El anudador en V de KRONE convence.

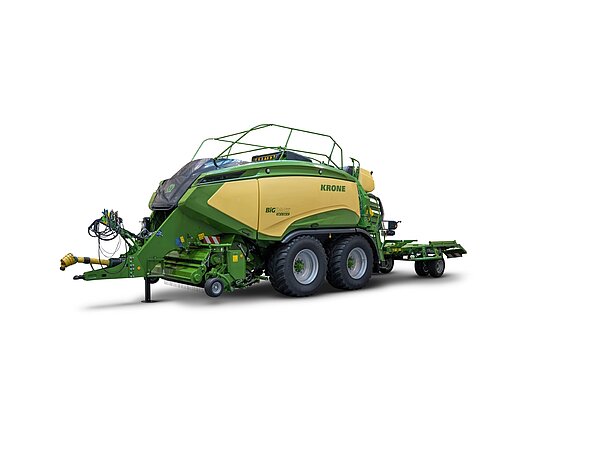

Altas prestaciones gracias a un mayor confort de manejo y un rendimiento aumentado: eso es lo que representa la nueva generación de BiG Pack, que complementará la generación HighSpeed en el futuro.

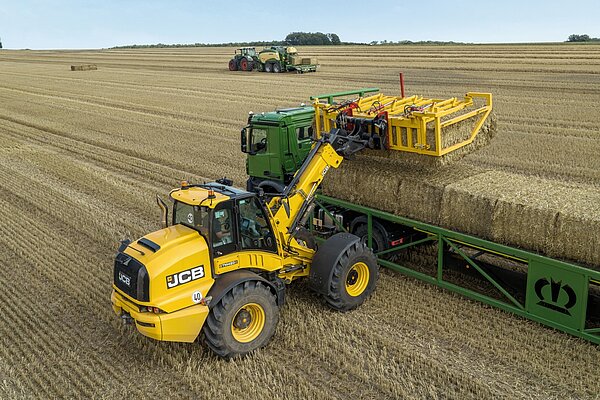

Función agrupadora. Con el agrupador de pacas BaleCollect, KRONE optimiza la recuperación de paja de manera sostenible. BaleCollect recoge hasta tres pacas en el campo. El BaleCollect sigue a la empacadora de forma segura y fiel a la rodada gracias al brazo telescópico.

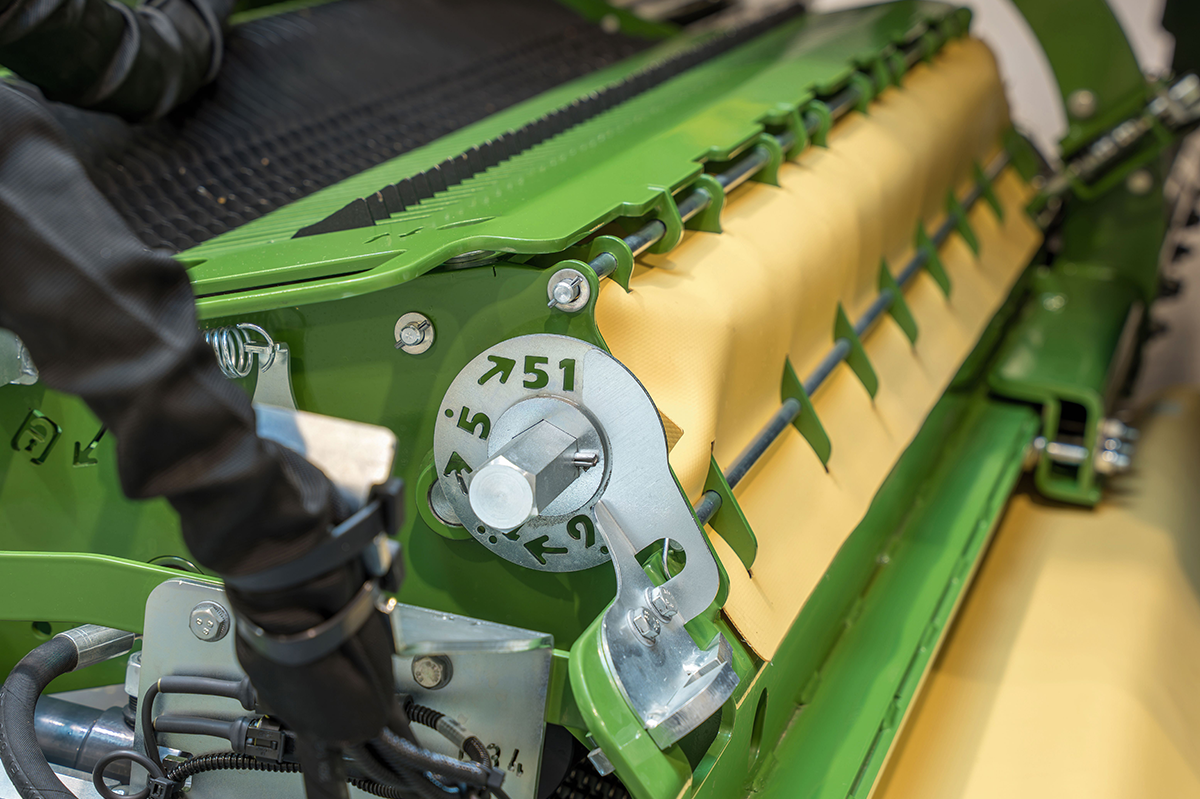

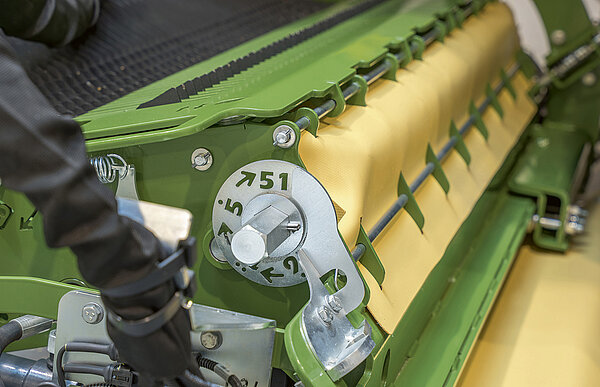

Nuevo mecanismo de corte variable. Con el mecanismo de corte VariCut (VC) de 51 cuchillas, KRONE completa su gama para la producción de paja corta.

Capacidad de transporte récord.La BiG Pack HDP II establece nuevos récords. KRONE ha desarrollado una macroempacadora completamente nueva que aumenta significativamente el rendimiento y la densidad de prensado.

Altas densidades con mayor rapidez. La generación "HighSpeed" hace avanzar al mercado de las macroempacadoras: hasta un 20% más de rendimiento con la misma densidad que el modelo predecesor.

Más posibilidades. PreChop – El pre-picador integrado mejora la recogida de paja y amplía las posibilidades de uso de pacas cuadradas.

Un nuevo estándar. Se presenta la BiG Pack 1290 HDP, que ha influido significativamente en el comercio mundial de paja desde ese momento.

­­­­Muchas pacas pequeñas en una grande KRONE presenta el sistema MultiBale – la primera empacadora del mercado que puede atar tanto pacas grandes como hasta nueve pacas pequeñas en una paca grande.

Introducción de VFS. VFS – Se lanza el sistema de llenado variable de KRONE. El atador doble está disponible para muchos modelos BiG Pack.

La primera BiG Pack. Nace la BiG Pack – Se construye la primera macroempacadora de KRONE ...

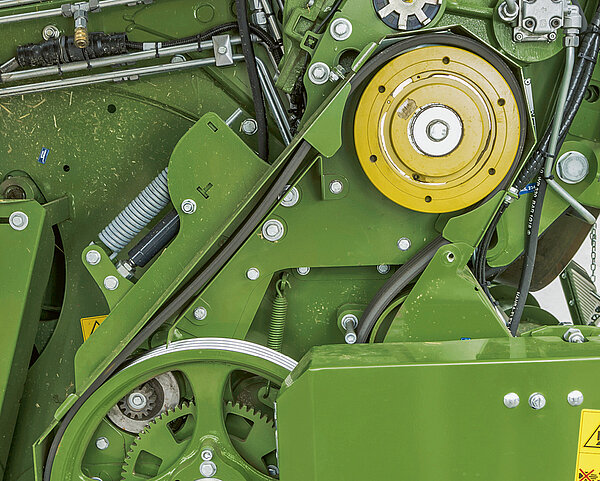

Con el dispositivo de rotación inversa disponible opcionalmente también se pueden solucionar bloqueos más graves de material vegetal. Para ello, el mecanismo de corte se puede invertir desde la cabina con el fin de retirar fácilmente los cuerpos extraños que provocan el bloqueo.

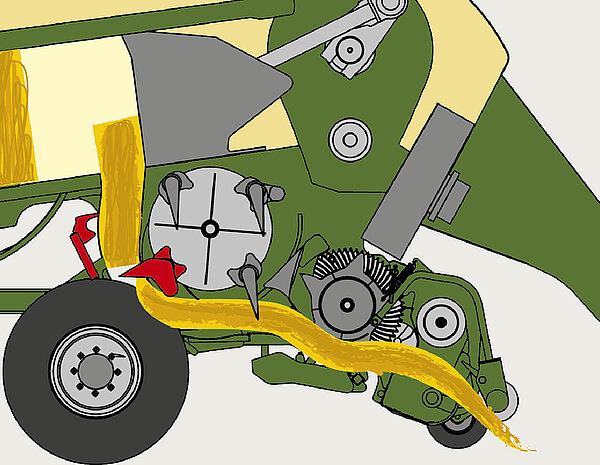

La excéntrica completa del acarreador alimentador se gira de modo que este transporta a la cámara de empacado el material vegetal preacumulado. A continuación, el balancín palpador y la excéntrica vuelven a su posición inicial.

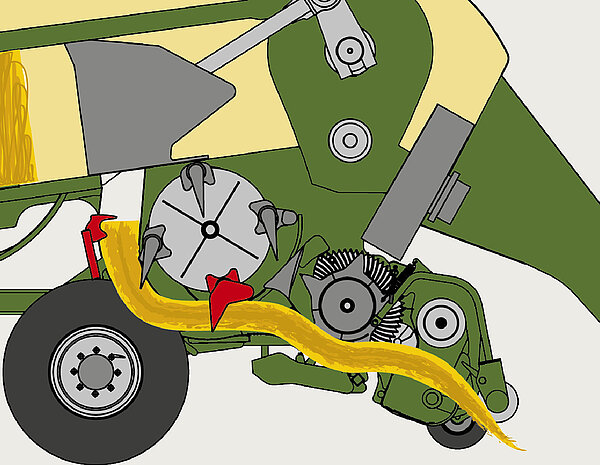

Solo si la antecámara está suficientemente llena, el material vegetal presiona el balancín palpador con sus mayales retenedores fuera de la cámara de precompresión. Libera el paso a la cámara de empacado y, al mismo tiempo, se transporta el material acumulado. Si no hay suficiente material acumulado y no se alcanza el umbral de activación que puede ajustarse en el terminal, se inicia otra carrera de recogida.

Mientras la pista de rodamientos del alimentador no gire, el acarreador y el alimentador transportan el material a prensar de forma permanente a la cámara de alimentación y lo precompactan. El balancín palpador con mayales retenedores retiene el material vegetal por debajo de la cámara de empacado.

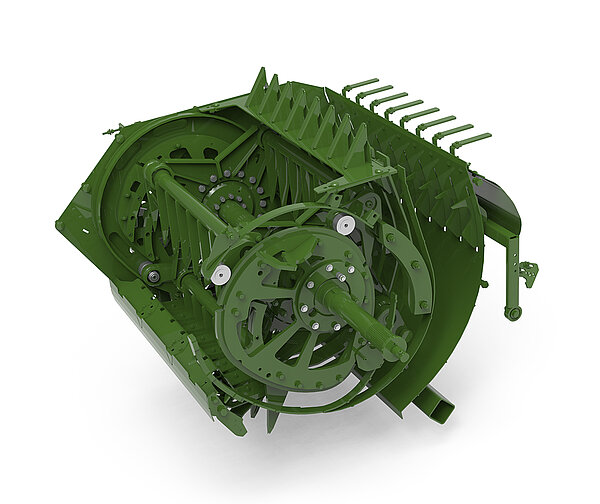

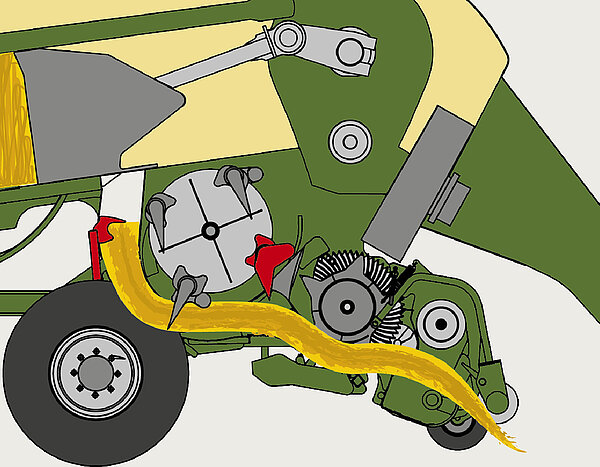

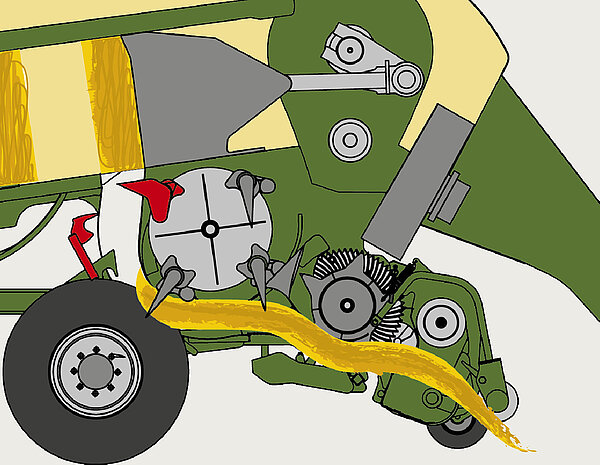

El sistema VF funciona con tres barras de acarreadores, un acarreador alimentador y un balancín palpador. Los acarreadores son controlados por una excéntrica común, el acarreador alimentador mediante una segunda excéntrica giratoria.

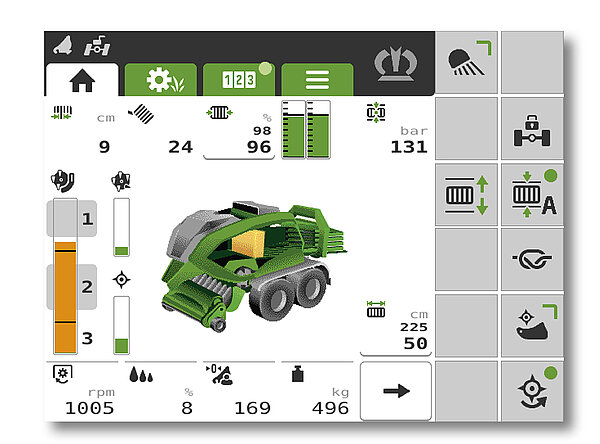

El máximo confort de manejo y el óptimo grado de utilización de la máquina garantizan los rendimientos por día más altos posibles. Gracias al nivel de llenado en la antecámara, regulable desde la cabina del tractor, así como al indicador de grado de uso del VFS, basado en el par motor, con la BiG Pack se conduce siempre al límite. A pesar de las altas capacidades de transporte, el material se mezcla bien gracias al constante movimiento rotatorio y además se trata con extrema suavidad y no se expone a las altas fuerzas de aceleración de otros sistemas de transporte. Con el sistema de llenado variable, KRONE apuesta en la nueva HDP II por un sistema que ha demostrado su eficacia contrastada durante años miles de veces en todo el mundo. El sistema VF combina las ventajas de los sistemas de alimentación continua con las de los sistemas dependientes del caudal, asegurando así una carga uniforme, independiente de la forma y el volumen de la hilera.

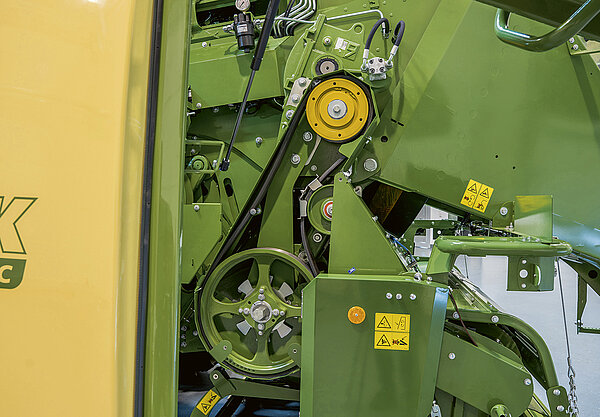

Además de la transmisión por correa del mecanismo de corte VariCut y el control de la cámara de empacado, el sistema hidráulico de la unidad de limpieza de máquina PowerClean de KRONE es un sistema integrado y cerrado que no requiere aceite del sistema hidráulico del tractor.

En las macroempacadoras KRONE, la transmisión de fuerza al acarreador y atador se realiza mediante árboles de transmisión y engranajes robustos y de bajo mantenimiento, así como mediante acoplamientos de sobrecarga. Con esta técnica de accionamiento, usted adquiere confort y fiabilidad.

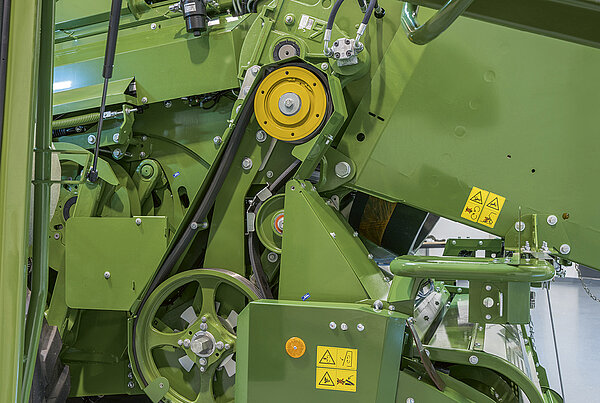

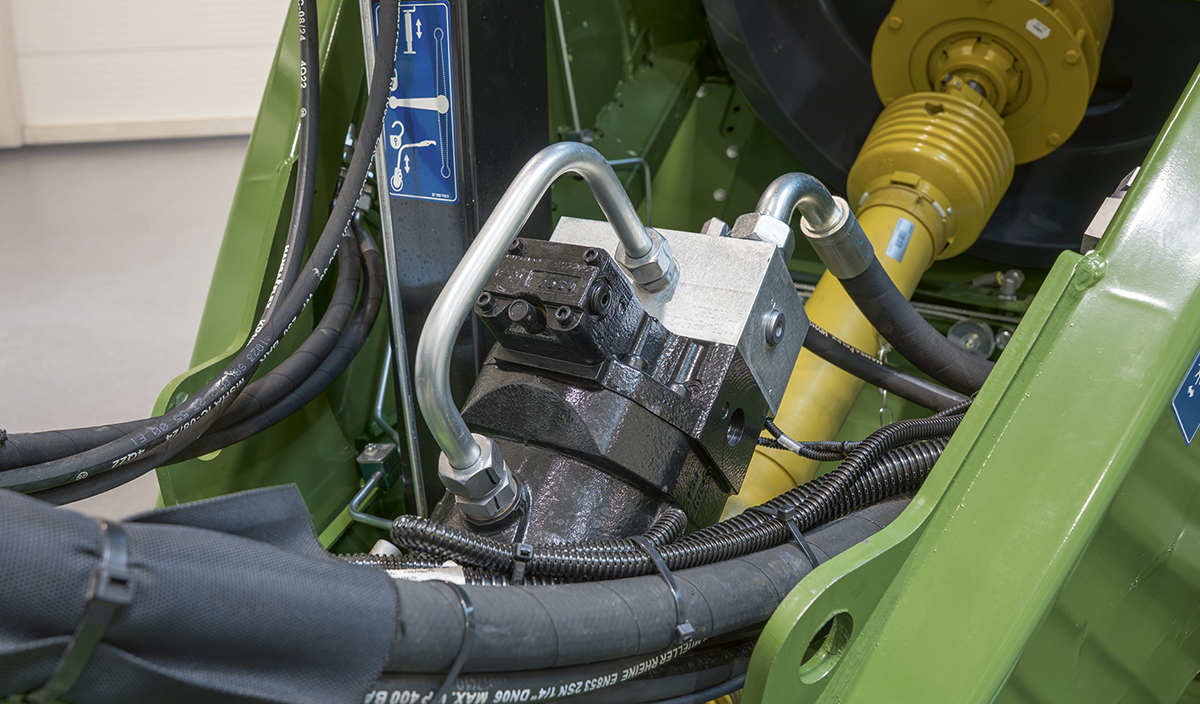

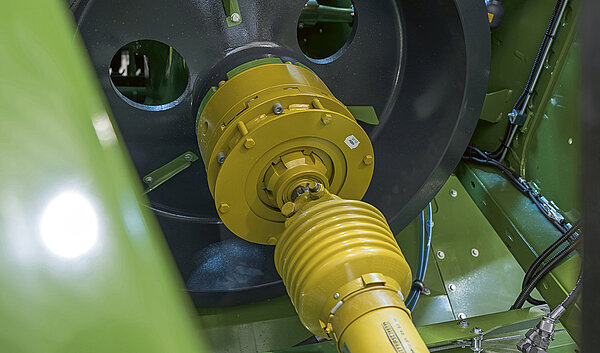

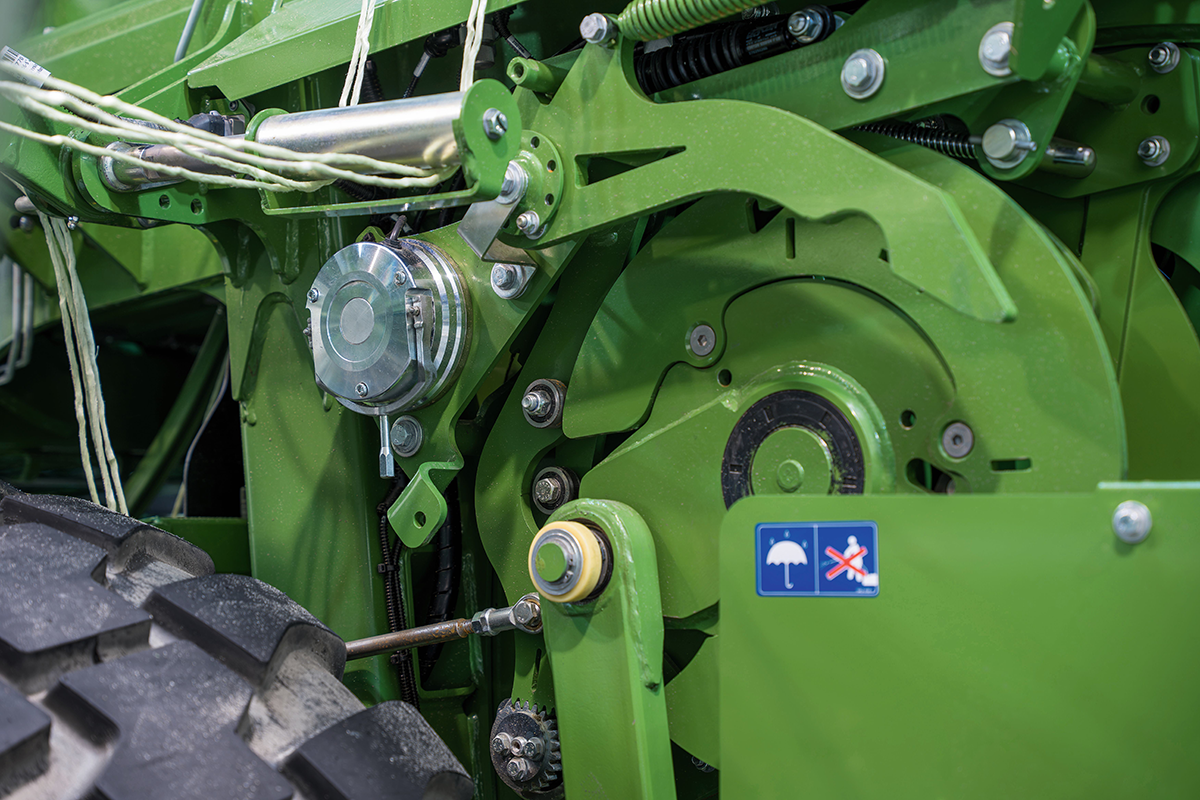

Durante la puesta en marcha de la BiG Pack, la protección del árbol de transmisión se realiza mediante un acoplamiento a fricción. En caso de sobrecarga en el lado de la máquina, un embrague de chaveta automático protege de forma fiable la empacadora contra la energía acumulada en el volante. Ambos acoplamientos están montados delante del volante para un facilitar los trabajos de mantenimiento y reparación.

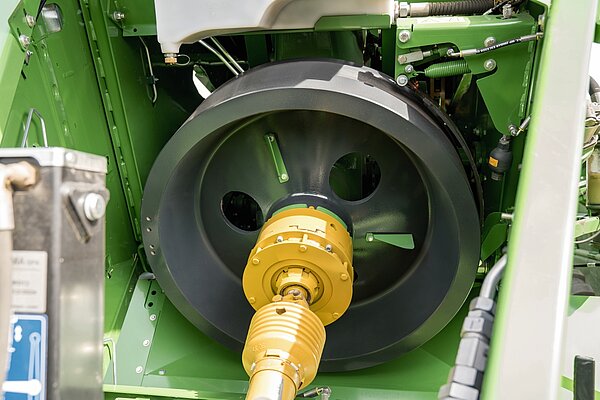

Los grandes volantes de inercia evitan el balanceo y garantizan una marcha suave de las máquinas. Con una BiG Pack de KRONE se reducen los picos de carga, la máquina funciona de manera uniforme y requiere mucha menos potencia. Esto no solo significa tranquilidad, sino también ahorro de combustible y un mínimo desgaste.

En la KRONE BiG Pack HDP II 1290 (VC), un engranaje angular integrado en el brazo garantiza un recorrido recto y con bajo desgaste del eje cardán principal. De serie, incorpora un sistema de arranque hidráulico que, gracias al nuevo motor hidráulico, ofrece un par de arranque significativamente superior en comparación con el modelo anterior, alcanzando una velocidad final considerablemente mayor de hasta 400 rpm, según el caudal de aceite del tractor.

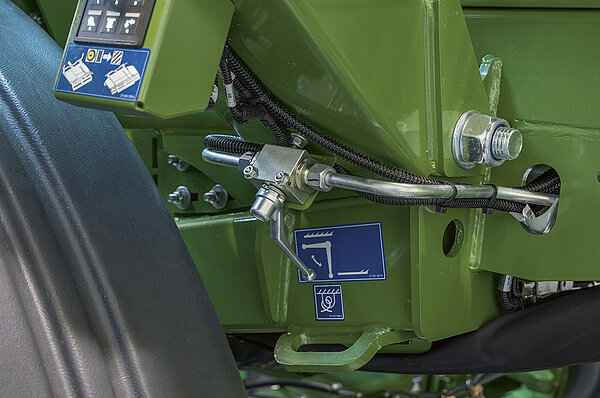

Der Ballenauswerfer ist teilbar: Sie entscheiden, ob nur der letzte Ballen ausgestoßen oder der Presskanal vollständig entleert wird. Beim Betätigen des Auswerfers wird der Druck im Presskanal automatisch auf einen einstellbaren Wert abgesenkt. Ein verbleibender Restdruck vereinfacht den Ballenauswurf und sorgt gleichzeitig dafür, dass der vordere Ballen bei anschließender Straßenfahrt nicht nach hinten rutscht – er bleibt sicher in Position. Im Automatikmodus fährt der Ballenauswerfer automatisch mehrere Zyklen.

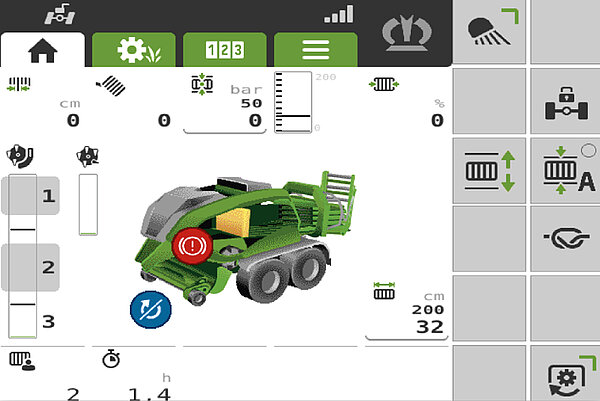

Beim Pressenstart ist immer der Hand-Modus mit 50 bar Pressdruck vorgewählt. In diesem Modus sollte zunächst der Presskanal mit Erntegut gefüllt werden, bevor auf den Automatik-Modus umgestellt wird. Der Fahrer kann natürlich auch mit einem festen Wert zwischen 0 bar und 200 bar pressen, jedoch ist die automatische Presskraftregelung dann deaktiviert.

El conductor selecciona en el terminal de mando una densidad comprendida entre 0% y 100%. A continuación, la regulación de la fuerza de prensado ajusta automáticamente presión hidráulica en la cámara de empacado. Se consiguen unas pacas uniformes incluso en condiciones cambiantes.

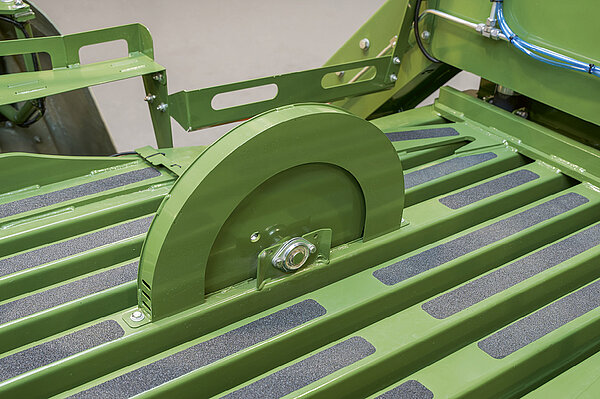

­­­En la BiG Pack KRONE mide electrónicamente longitud pacas mediante volante estrella. Este está dispuesto centro cámara empacado y está protegido contra cuerpos extraños suciedad mediante cubierta lateral.

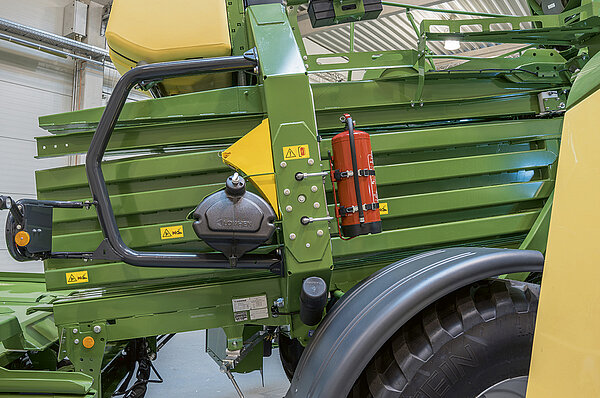

La BiG Pack está equipada con un extremo bastidor robusto con soportes montaje, lo que permite montar recogedores pacas. Además varios toboganes, la máquina también está disponible fábrica versión "BaleCollect ready".

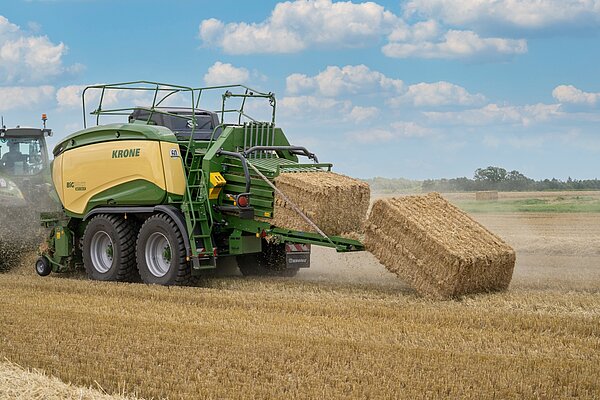

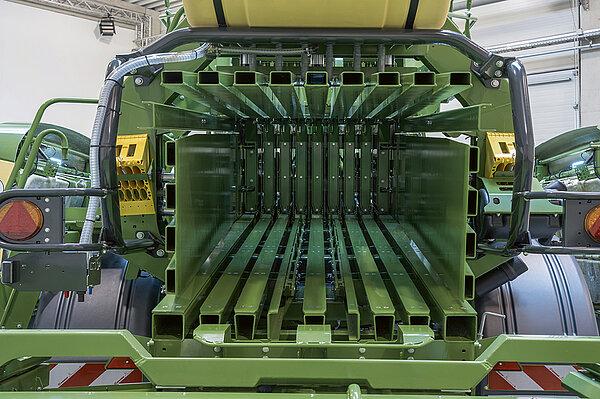

La BiG Pack HDP II 1290 (VC) cuenta con una cubierta de empacado superior continua para una máxima compactación. Además, viene equipada de serie con placas de desgaste en el canal de prensado, lo que permite un desgaste mínimo incluso con altos volúmenes de trabajo. El fondo del canal de prensado, de nuevo desarrollo y con perfil de forma cónica, garantiza una forma de paca uniforme con un esfuerzo de limpieza mínimo. Siete cilindros hidráulicos de grandes dimensiones controlan las cubiertas de prensado, tres de ellos solo en la cubierta del prensado superior. El resultado: mayor reserva de potencia, especialmente en paja seca y resbaladiza; pacas alta densidad, máxima eficiencia y una calidad excepcional.

Se ha mejorado significativamente no solo el diseño, sino también la funcionalidad de los contenedores de hilo. El contenedor de hilo es parte de la cubierta lateral y se puede acceder a él sin herramientas a través de una compuerta adicional, de esta manera se mantiene eficazmente alejado el polvo y la suciedad. En la BiG Pack 606, pueden caber hasta 24 bobinas de 15 kg por lado. Por supuesto, también se pueden utilizar rollos comerciales de 11 kg. La mayor capacidad asegura un alcance significativamente mayor y reduce los tiempos de inactividad.

Der V-Knoter arbeitet äußerst zuverlässig und verschleißarm nach dem Doppelknoter-System von Deering, wobei der systembedingte Garnschnipsel nicht mehr wie in der Vergangenheit freigesetzt wird, sondern als Schlaufe in den zweiten Knoten (Startknoten) gezogen wird und dort für zusätzliche Stabilität sorgt.

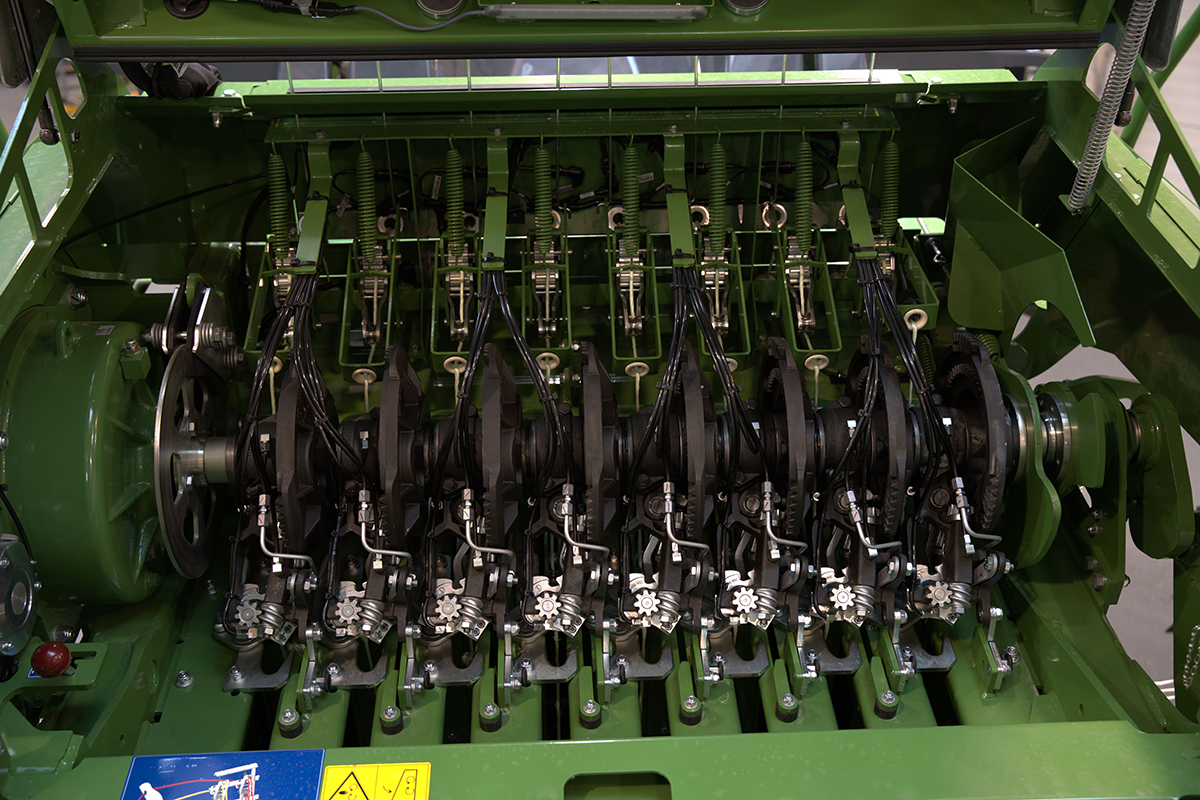

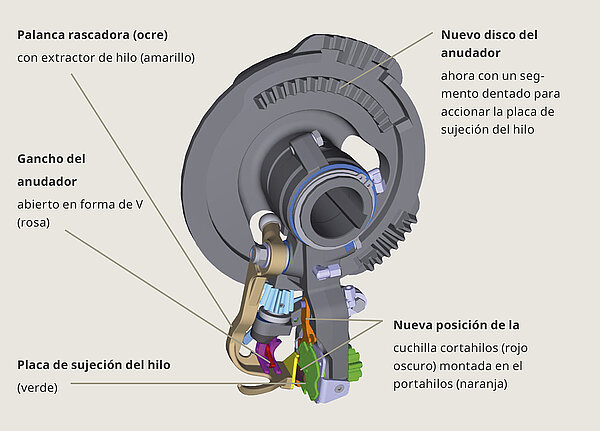

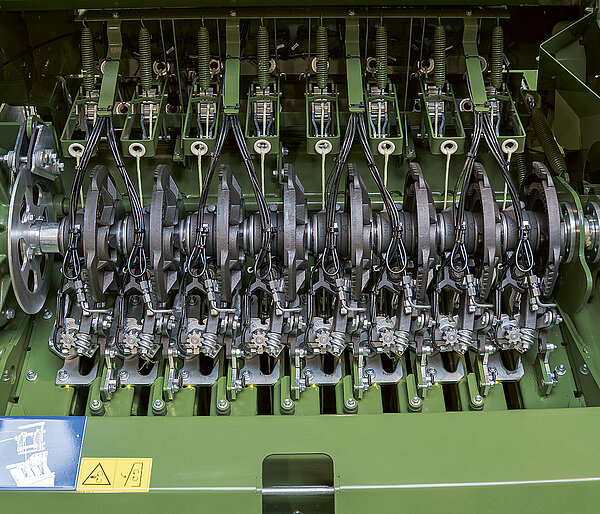

El anudador en V funciona de forma sumamente fiable y con poco desgaste gracias al sistema de anudador doble de Deering, con el cual el recorte de hilo asociado al sistema ya no se suelta como en el pasado, sino que se arrastra como un bucle hacia el segundo nudo (nudo inicial) y proporciona allí una estabilidad adicional.

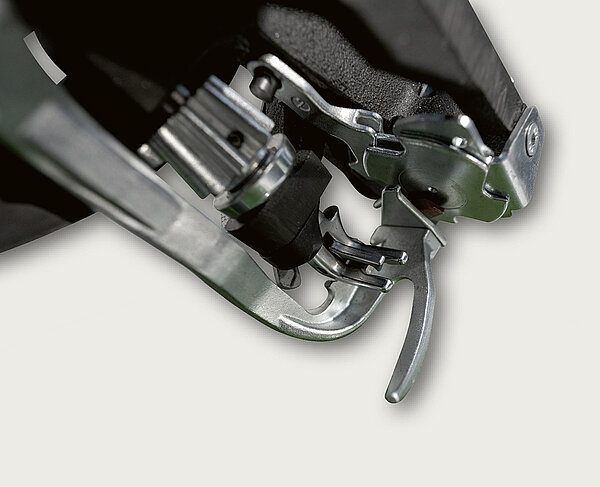

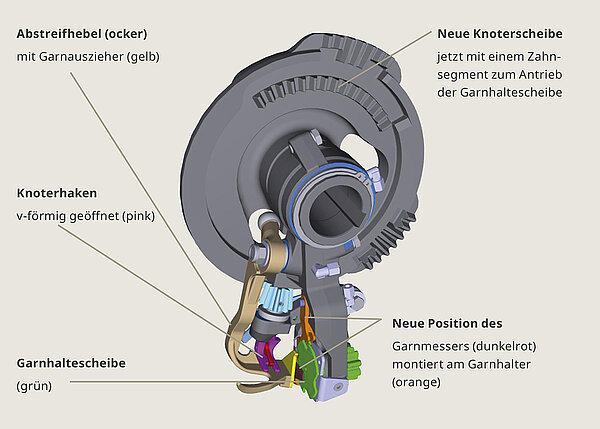

El anudador en V de KRONE debe su nombre al gancho del anudador abierto en forma de V, que permite tirar hacia abajo del bucle del segundo nudo, con forma de lazo. De este modo, el recorte de hilo del anudador doble, generado por el sistema, se introduce en el nudo inicial de la paca como un lazo que aumenta la estabilidad y no permanece en la paca.

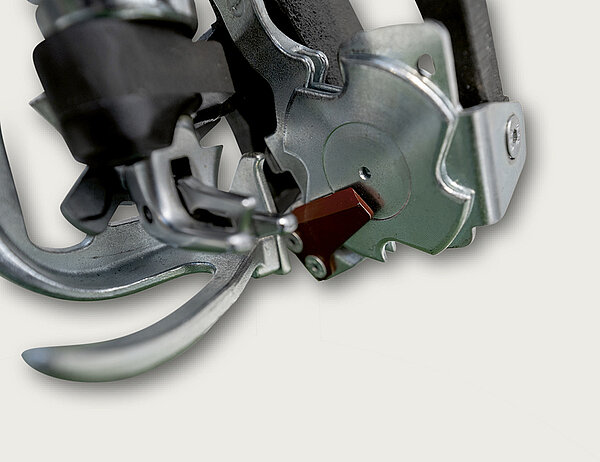

La cuchilla tiene su nueva posición directamente delante de la placa de sujeción del hilo. Al girar la placa de sujeción del hilo entre los dos ciclos del gancho del anudador, los hilos pasan por la cuchilla y se separan. La palanca rascadora empuja con precisión el nudo fuera del ganchos del anudador.

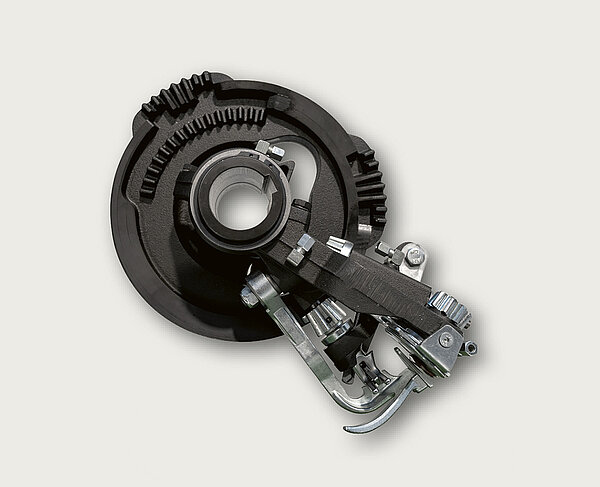

La placa de sujeción del hilo y el gancho del anudador se controlan mediante el contorno modificado y la segmentación del disco del anudador. El segundo segmento dentado para la placa de sujeción del hilo es llamativo en comparación con el anudador doble Deering convencional.

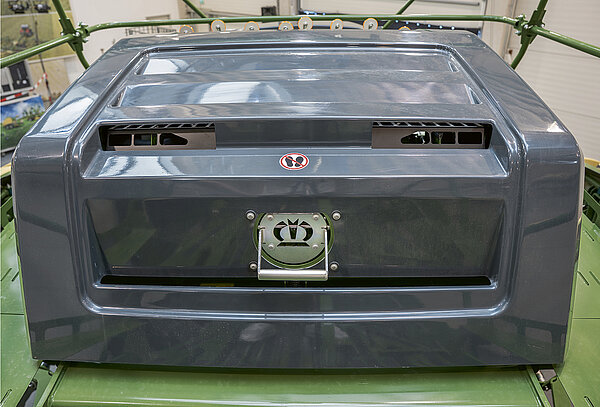

En estado cerrado, la mesa de anudado al completo está cubierta por una elegante capota de plástico. Los atadores están perfectamente protegidos contra las influencias externas.

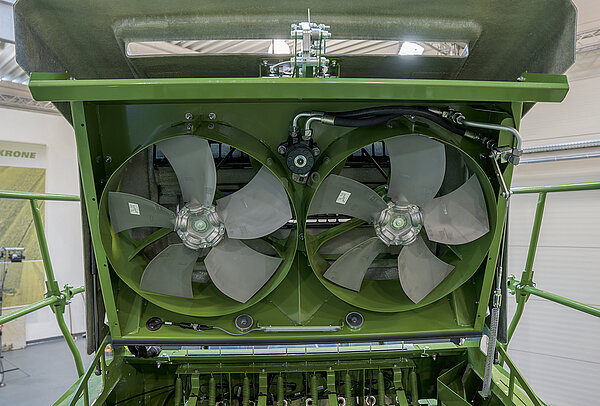

Dos grandes turbinas impulsan el aire desde atrás sobre la mesa de anudado. Gracias a la sobrepresión en la zona del anudador, la suciedad acumulada no puede alcanzarla. De este modo, no entra ningún material en la cámara de empacado causando contaminación. El aire desviado limpia de manera fiable la zona detrás de los contenedores de hilo.

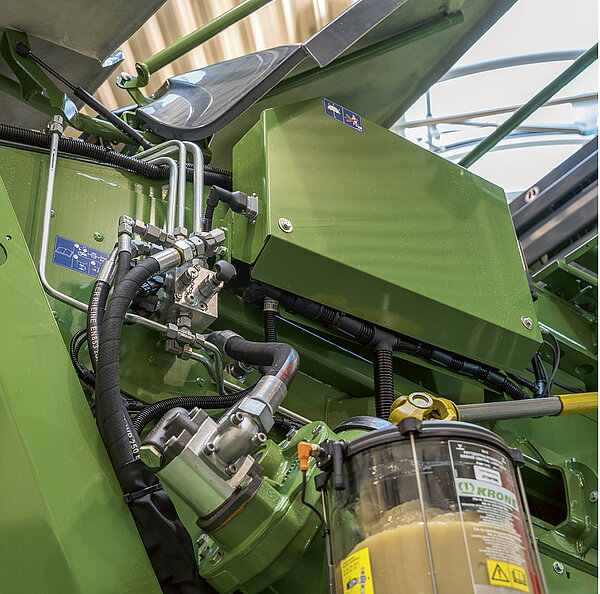

Mediante el sistema hidráulico de a bordo, la unidad se acciona con potencia en cuanto se conecta la toma de fuerza. La conocida araña de limpieza por aire comprimido ya no es necesaria, lo que reduce significativamente las exigencias al tractor.

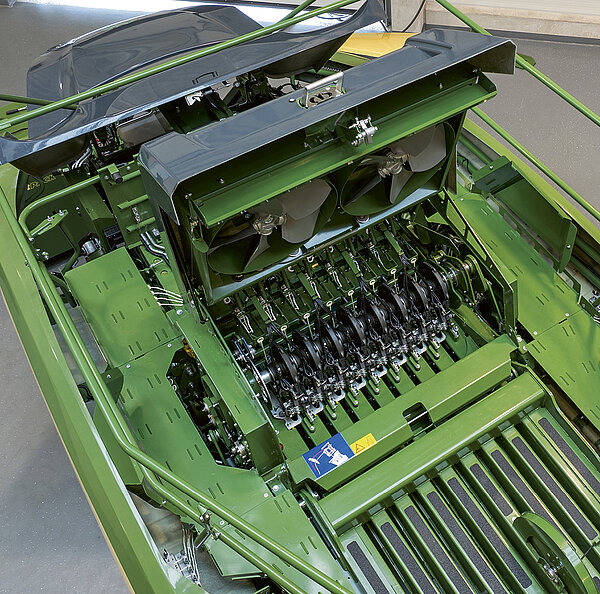

Toda la unidad se puede abrir fácilmente y sin herramientas, lo cual ofrece un excelente acceso a los atadores. Cuando se abre, las ruedas de la turbina se detienen automáticamente.

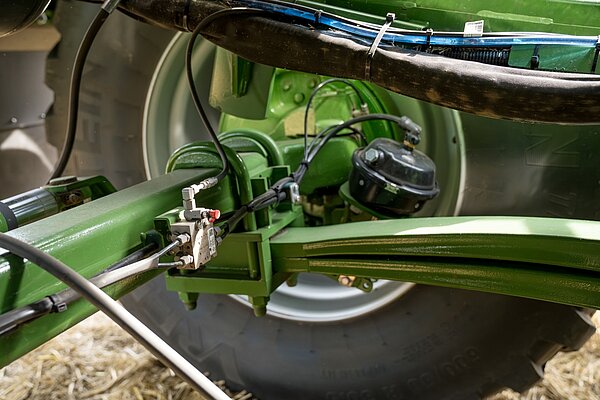

El mantenimiento del eje directriz está diseñado también con mucha más comodidad. Todos los puntos de lubricación están conectados a la lubricación central con un intervalo de lubricación < 50 h. Además de un menor tiempo necesario para el mantenimiento diario, el polvo y la suciedad en particular se mantienen continuamente alejados de los puntos de lubricación.

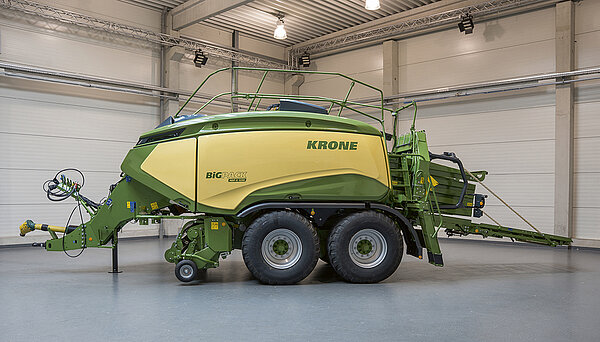

La BiG Pack HDP II 1290 VC viene equipada de serie con neumáticos de 26,5" pulgadas. Opcionalmente, también está disponible un neumático de 30,5". Las dimensiones disponibles son 620/55 R26,5", 710/50 R26,5" y 600/60 R30,5". Todas las variantes están equipadas con neumáticos radiales de alta calidad. La amplia zona de contacto asegura una alta facilidad de arrastre y reduce la presión sobre el suelo, especialmente en condiciones de uso exigentes.

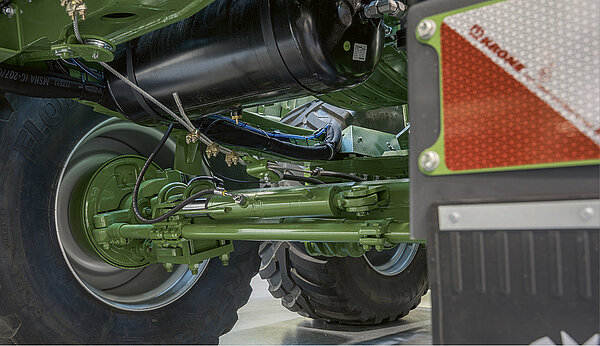

Con el grupo de eje tándem boogie suspendido en resortes, la BiG Pack tiene mucha estabilidad incluso a 60 km/h y protege al conductor y a la máquina. Gracias a las ruedas traseras guiadas en arrastre, domina cualquier curva y conserva la valiosa capa de hierba. Para la marcha atrás o para mayores velocidades de avance, el eje directriz se endereza automáticamente y se bloquea hidráulicamente.

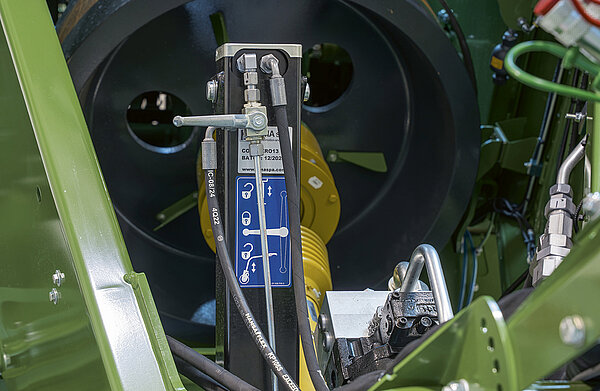

La instalación y desmontaje de la empacadora es especialmente fácil gracias al apoyo hidráulico – especialmente cuando se utiliza el acoplamiento de cabeza de bola K80. Durante la operación de prensado, se utiliza la misma unidad de control a través de una válvula de vías para ajustar cómodamente el rodillo de sujeción desde la cabina.

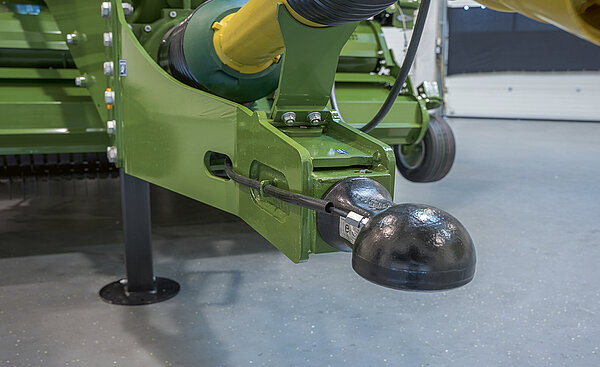

La BiG Pack HDP II 1290 VC incorpora de serie un acoplamiento inferior. El brazo modular está diseñado para soportar hasta cuatro toneladas de carga de apoyo. Gracias al diseño compacto y al soporte de cojinetes del eje de transmisión, que se puede montar en varias posiciones, siempre se puede conseguir un funcionamiento óptimo del árbol de transmisión. Para proteger los neumáticos del tractor, especialmente durante maniobras en curvas cerradas, están disponibles sistemas de seguro antichoques opcionales. Para un uso en todo el mundo, hay disponibles diferentes sistemas de acoplamiento típicos de cada país.

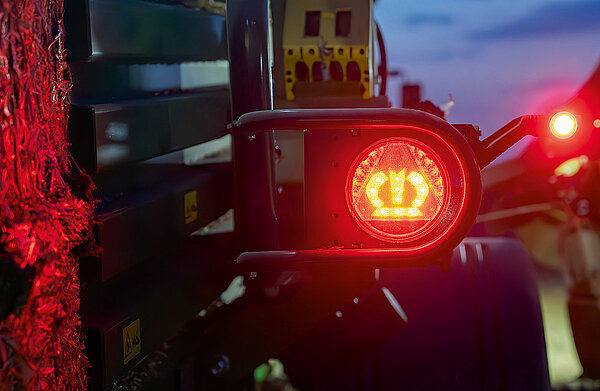

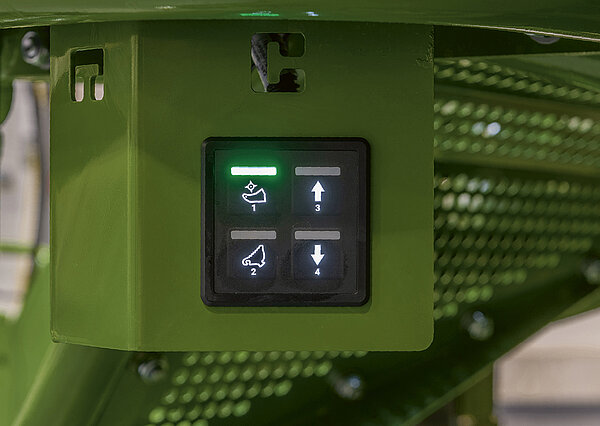

Con pulsadores de BUS, el mecanismo de corte, el plegado de los contenedores de hilo, el tobogán y el expulsor de pacas, así como iluminación LED de trabajo y mantenimiento se pueden manejar directamente en la máquina. La iluminación LED de los pulsadores proporciona una retroalimentación visual sobre la correcta activación de las funciones individuales.

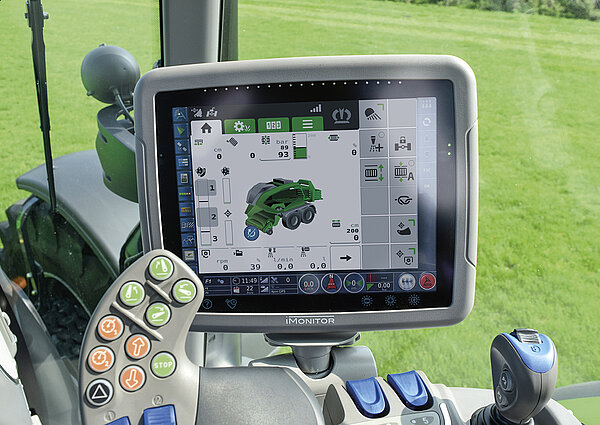

Todas las máquinas de KRONE compatibles con ISOBUS también pueden manejarse directamente desde el terminal compatible con ISOBUS del tractor. Solo hay que conectar un cable, y la interfaz de usuario habitual aparecerá en el terminal del tractor dentro de la cabina. En función del tractor, las unidades de mando adicionales como la palanca CCI A3 pueden simplificar aún más el manejo de la máquina.

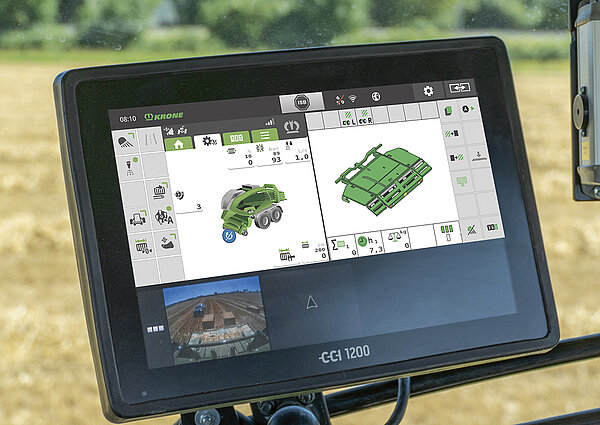

El terminal CCI 1200 compatible con ISOBUS, con pantalla táctil de 12 pulgadas, permite mostrar siempre dos terminales universales (UT) en una pantalla. Por ejemplo, se puede manejar un agrupador de pacas BiG Pack plus y una imagen de cámara con un solo terminal y solo se necesita una pantalla. Esto ahorra dinero y permite una mejor vista panorámica en la cabina. En la pantalla de colores intensos y alta resolución pueden mostrarse funciones, también en el mini-visor.

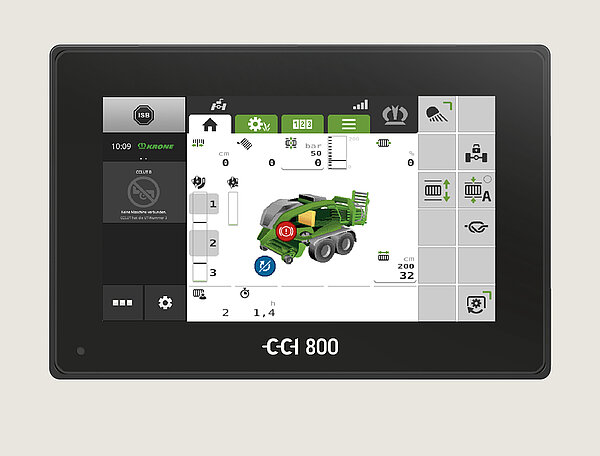

El terminal CCI 800 compatible con ISOBUS, con pantalla táctil de 8", sirve para manejar la máquina y, al mismo tiempo, como imagen de cámara para, por ejemplo, tener a la vista un remolque de pacas. La multifuncionalidad ahorra costes y permite una vista panorámica óptima. En la pantalla de colores intensos y alta resolución pueden mostrarse funciones, también en el mini-visor.

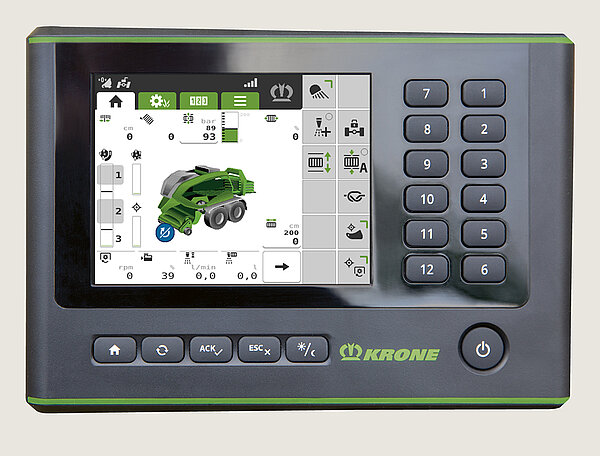

El compacto terminal DS 500 tiene una pantalla a color de 5,7" y permite un manejo claro y sencillo de la máquina. Este se realiza a través de las doce teclas de función o por medio de la pantalla táctil y con el regulador giratorio en la parte posterior del equipo.

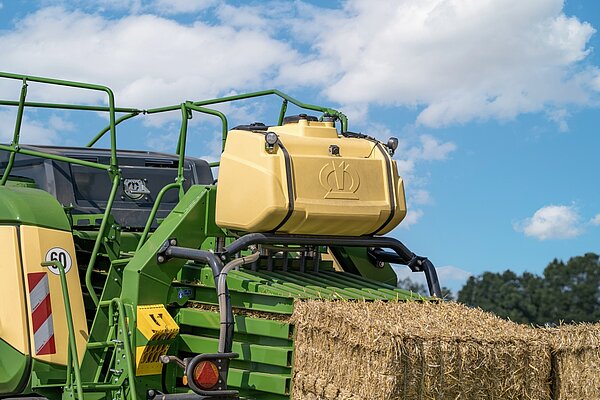

Totalmente integrado en el terminal de mando de la BiG Pack, el sistema de dosificación puede funcionar en distintos modos. Tanto si se trata de un caudal de dosificación fijo (l/min), como de un tasa de dosificación dependiente del rendimiento (se requiere un canal de pesaje opcional), de una tasa de dosificación dependiente de la humedad en tres pasos (se requiere un dispositivo de medición de la humedad opcional) o de un caudal porcentual, todos los valores pueden ajustarse de forma sencilla y cómoda en el submenú.

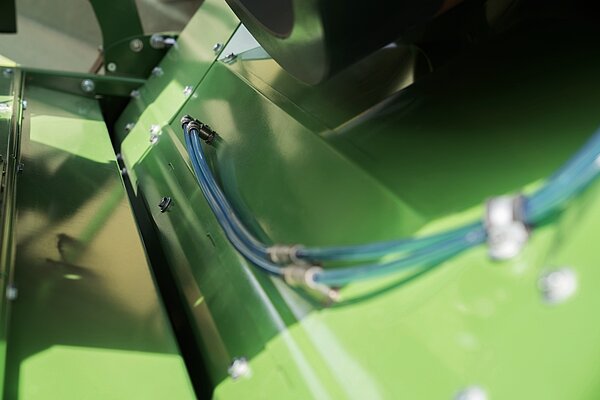

El medio de ensilado/conservación se pulveriza en el flujo de forraje directamente por encima del pick-up mediante dos boquillas pulverizadoras planas por tramo de tubería. Dado que se pueden combinar diferentes tamaños de boquilla, es posible obtener índices de dosificación con una gama muy amplia. Para simplificar el mantenimiento, por soportes de boquillas se pueden abatir sin herramientas.

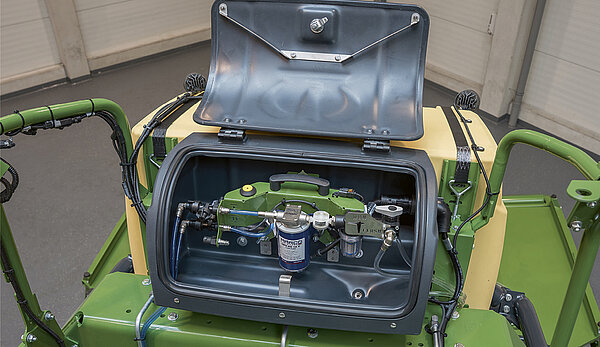

La unidad de bombeo, incluidos el filtro y las válvulas, está instalada protegida del polvo en la caja de la bomba sobre el yugo. Puede desmontarse sin herramientas en pocos pasos, por ejemplo, para guardarla protegida contra las heladas en invierno. Se ha pensado en características útiles como una conexión de aire comprimido para vaciar los conductos, así como un drenaje adecuado de la caja de la bomba. Para los trabajos de mantenimiento, la bomba puede conmutarse mediante un botón.

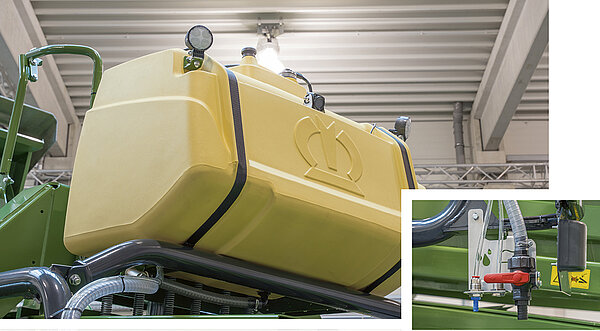

El depósito especialmente desarrollado para la BiG Pack permite llevar hasta 400 litros de aditivo para ensilado o conservante en la parte trasera de la cámara de empacado. El sensor eléctrico de nivel de llenado le muestra siempre la cantidad restante. El llenado se puede realizar a través de la gran abertura de llenado con tamiz o mediante la tubería ascendente lateral situada en la parte trasera de la máquina.

Con SmartBale de KRONE, todas las pacas cuadradas y redondas depositadas se muestran en un mapa de pacas. La aplicación SmartBale proporciona, dependiendo del equipamiento de la empacadora, información adicional como humedad, peso, dimensiones y si el material vegetal ha sido cortado. Las pacas húmedas se marcan con colores, de modo que se pueden reconocer fácilmente y almacenar por separado.

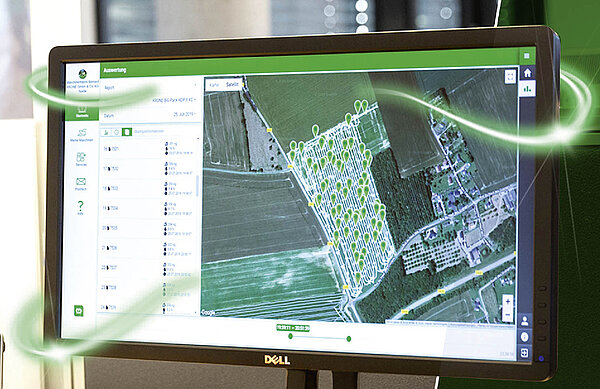

Con KRONE Smart Telematics siempre tendrá a la vista los datos de sus máquinas. Para los planificadores, el progreso del trabajo está siempre visible y actualizado sin necesidad de llamar al operador. Los claros mapas de pacas y la información detallada sobre cada paca documentan de la mejor forma posible el resultado del trabajo, que también puede convertirse en sencillos informes en pdf con unos pocos clics.

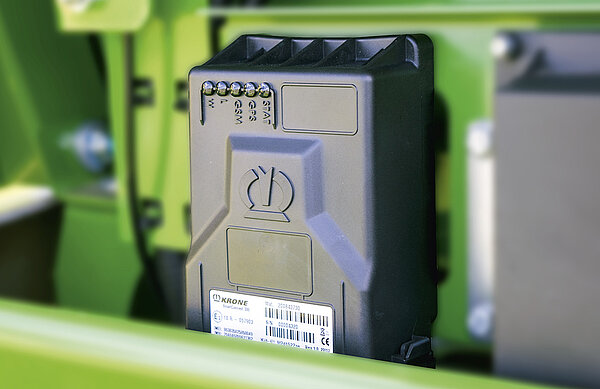

La unidad de telemetría KRONE SmartConnect es la base técnica para todo el universo de la gestión de datos de las máquinas KRONE. Ya sea que prefiera el intercambio de datos con el agrirouter, las funciones de KRONE Smart Telematics o simplemente licencias de software a través de E-Solutions, KRONE SmartConnect proporciona la base adecuada y, gracias a la tarjeta SIM multi-red, utiliza automáticamente la mejor red en la ubicación actual. El KSC ya es un equipamiento de serie de la BiG Pack.

La nueva cámara digital asegura imágenes nítidas con la tecnología de imagen más avanzada, incluso en condiciones de luz difíciles. Gracias al gran angular de 120° y a su robusta construcción, amplía considerablemente el campo de visión en la BiG Pack, mejora la supervisión de los procesos de trabajo y aumenta la seguridad al maniobrar. Se pueden combinar perfectamente con los terminales CCI o el monitor de 7 pulgadas – para un control perfecto en cualquier situación.

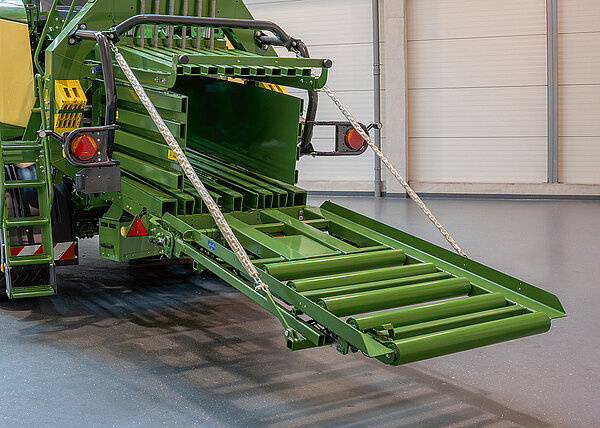

¿Desea saber siempre si se cumplen los requisitos de peso de sus clientes? Entonces, la rampa opcional con báscula integrada es ideal para usted. Directamente en el terminal, no solo se le informará del peso de cada paca individual, sino también del peso total de las pacas terminadas.

Con el medidor de humedad opcional, montado delante en la cámara de empacado, siempre estará informado sobre el estado actual del forraje empacado. Los datos pueden consultarse en el monitor de la cabina del tractor. Si se excede un valor umbral preestablecido, se le avisa automáticamente.

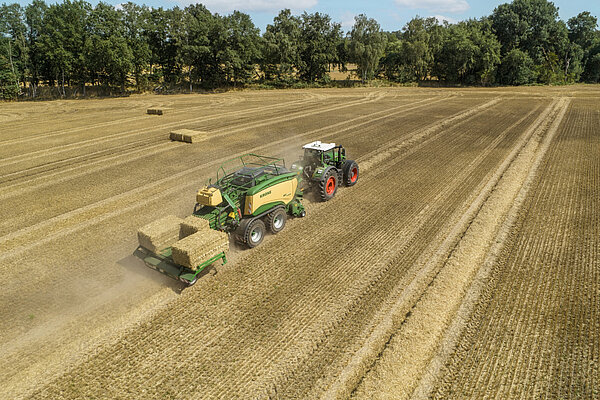

La cadena de recogida posterior a veces requiere variantes de deposición diferentes. En el BaleCollect se puede escoger entre cinco modos de deposición diferentes. Si todas las pacas se deben depositar en la cabecera o en las proximidades, se utilizan los modos "3 pacas" o "3+1 pacas". Si, por el contrario, se deben encintar pacas de ensilado, entonces los modos "2 pacas juntas" o "2 pacas separadas" son la primera elección. Dependiendo de si las pacas se encintan en un paquete doble o si la encintadora tiene que recoger las pacas de forma independiente. Como es lógico, las pacas también se pueden expulsar en todo momento manualmente pulsando una tecla. Mediante el control por GPS, ahora también es posible depositar en hasta cinco líneas A-B. Esto hace que el depósito de pacas sea aún más homogéneo y cómodo.

La plataforma del BaleCollect tiene una capacidad de hasta tres pacas con un ancho de cámara de 120 cm o hasta cinco pacas con un ancho de cámara de 80 cm. En cuanto las pacas salen de la cámara de empacado, son empujadas hacia la derecha o hacia la izquierda por la corredera transversal para despejar el camino para la siguiente paca. Cuando se ha alcanzado el modo de deposición ajustado, las pacas son empujadas automáticamente de la plata forma por el expulsor.

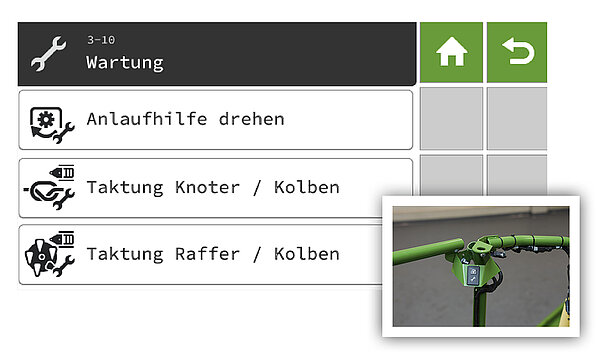

El nuevo modo de mantenimiento facilita el trabajo en la máquina: mediante la ayuda de arranque hidráulica, el modo de giro de la empacadora se puede activar cómoda y seguramente con solo presionar un botón. Gracias al autochequeo integrado, los pistones, la cámara de precompresión y el anudador se verifican automáticamente para asegurar su correcta posición. Esto ahorra tiempo, aumenta la seguridad en el trabajo y minimiza el riesgo de configuraciones incorrectas.

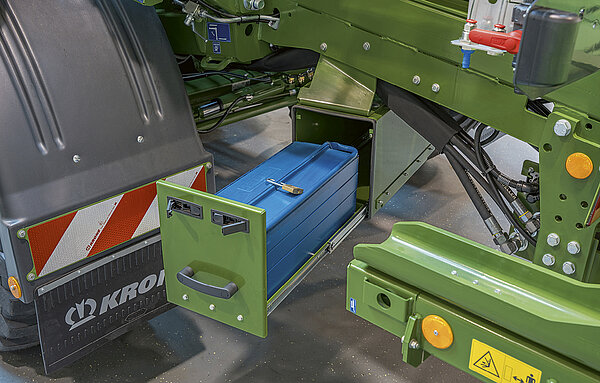

Para una máxima aplicabilidad práctica, la BiG Pack HDP II 1290 VC viene equipada de serie con un cajón integrado debajo del canal de prensado. Este ofrece espacio para una caja de herramientas, en la que se pueden guardar de manera segura y tener a mano en todo momento los herramientas más importantes. La posición protegida debajo del canal garantiza un almacenamiento ordenado y protegido contra la suciedad, ideal para un uso intensivo en el campo.

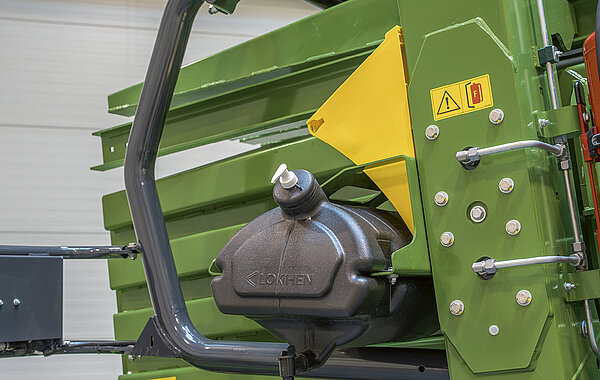

Un depósito de agua adicional montado en la parte trasera de la máquina, incluido un dispensador de jabón, garantiza que no haya que volver al tractor con las manos sucias incluso después de haber puesto brevemente las manos en la máquina.

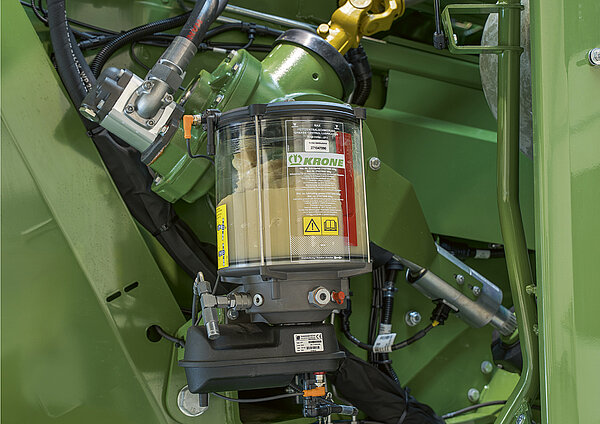

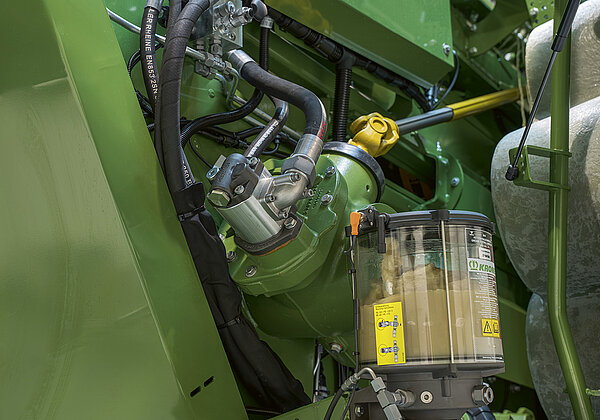

Intervalos de mantenimiento más largos y un menor tiempo requerido: eso es lo que representa la BiG Pack HDP II 1290 VC. La lubricación centralizada estándar con un gran recipiente de reserva de 8 kg reduce significativamente el esfuerzo de mantenimiento. Además, un indicador de consumo informa al conductor de manera fiable tan pronto como el nivel de llenado es demasiado bajo.

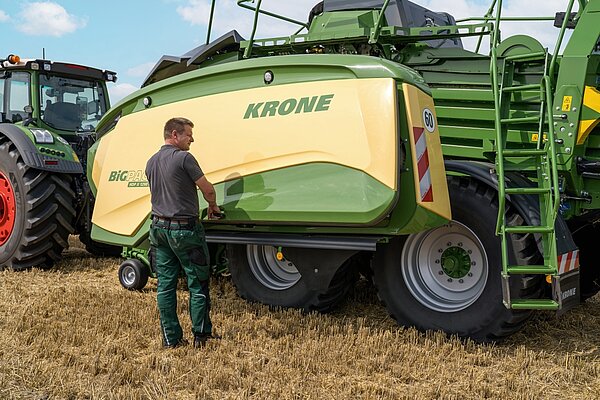

Los contenedores de hilo integrados en las cubiertas laterales se pueden abatir hidráulicamente para reponer las bobinas de hilo. Una vez alcanzada la altura óptima, las tapas del contenedor de hilo se abren de manera sencilla y sin herramientas. En esta posición, las bobinas de hilo están accesibles de forma óptima y pueden sustituirse sin esfuerzo.

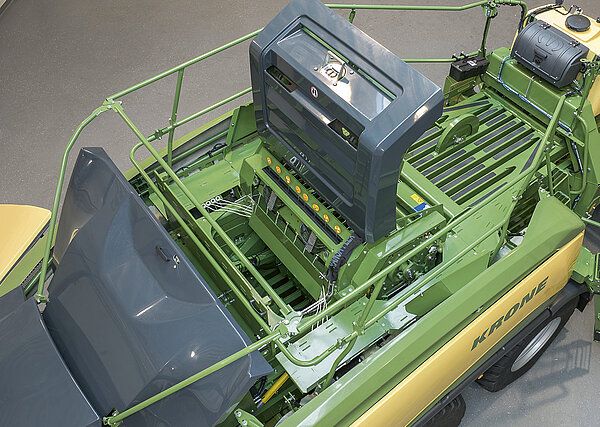

Alrededor del conjunto de anudadores de la BiG Pack HDP II 1290 VC, una plataforma de mantenimiento de amplias dimensiones y con suelo antideslizante garantiza un acceso óptimo a todos los componentes relevantes. Las barandillas plegables y una escalera de ascenso integrada permiten un trabajo cómodo y seguro, incluso durante periodos de mantenimiento más largos. La plataforma está integrada de manera uniforme en la estructura de la máquina y ofrece suficiente espacio para realizar trabajos de servicio en el sistema de hilo o en la unidad de anudado de forma rápida y ergonómica. Para mayor seguridad, todos los peldaños están equipados con una placa de pasarela robusta.
