Hileradoras rotativas KRONE con depósito lateral: la gama de productos más extensa del mercado Con las hileradoras rotativas Swadro S y TS, K RONE ofrece la gama de productos más amplia entre las hileradoras de depósito lateral. Empezando por las hileradoras de un rotor para zonas de estructura pequeña hasta la Swadro TS 970, la hileradora de tres rotores única en el mundo, para una fuerza y un rendi-miento de recolección máximos, hay disponible una amplia gama de variantes de modelos y opciones de equipamiento.

La dirección cardán arrastrada del rotor en el brazo guía con precisión los mayales a lo largo del contorno del suelo. Esto es válido tanto longitudinalmente como transversalmente al sentido de la marcha. De este modo, incluso en terrenos irregulares, no quedan restos de tallos y no se introduce tierra. El resultado es una materia vegetal limpia, unas pérdidas mínimas y unos altos rendimientos por superficie.

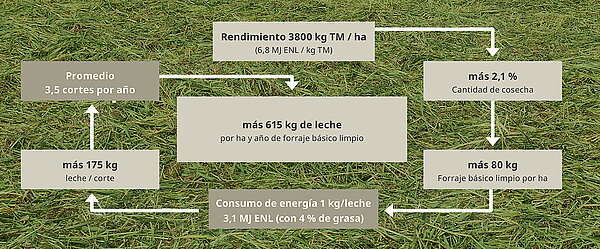

En el descenso y en la elevación de los rotores, el efecto Jet de KRONE impide que las púas penetren en el suelo. El efecto Jet se asemeja al comportamiento de despegue y aterrizaje de un avión. Con la elevación y el descenso de los rotores, la sofisticada suspensión de los rotores garantiza siempre el máximo espacio libre bajo los mayales. Esto evita daños en la capa vegetal y la contaminación del forraje.

El rotor Swadro es arrastrado en el sentido de la marcha por el brazo. En combinación con la suspensión central del rotor, este siempre se levanta y se inserta horizontalmente en la elevación. El peso del rotor se distribuye uniformemente sobre todas las ruedas direccionales durante el hilerado, adaptándose así de forma óptima al contorno del terreno. De este modo se reducen las pérdidas y la contaminación del forraje.

Seguridad de uso incluso con material vegetal difícil, alta estabilidad, alta resistencia al desgaste y ausencia de mantenimiento: puede confiar en estas características del engranaje rotativo Swadro.

En la cosecha de forraje básico, el clima marca el ritmo. Con su engranaje rotativo libre de mantenimiento, lubricado de por vida con grasa fluida, la KRONE Swadro es un socio fiable. Gracias al engranaje rotativo libre de mantenimiento, la Swadro está siempre lista para su uso y garantiza fiabilidad operativa incluso en ventanas de cosecha cortas. Tanto si se acerca la lluvia como el vehículo cosechador, con la Swadro de KRONE no perderá un valioso tiempo de cosecha a causa de paradas de mantenimiento.

La excéntrica DuraMax se caracteriza por un diámetro muy pequeño junto con un recorrido excéntrico pronunciado. Esta interacción única garantiza una formación de hileras óptima en todas las condiciones. El pequeño diámetro de la excéntrica, junto con los rodillos de desplazamiento de grandes dimensiones, garantiza una marcha lenta y de bajo desgaste en la excéntrica. La excéntrica pronunciada garantiza movimientos de elevación rápidos, los mayales permiten obtener bordes de hilera limpios y formas de hilera óptimas en todas las situaciones.

KRONE utiliza un proceso especial de temple bainítico para la excéntrica, que es único en el mercado. Alta dureza de superficie con una sustancia fundamental tenaz son los atributos que conducen a una larga vida útil con bajo desgaste. La resistencia a la rodadura de los rodillos de desplazamiento también se reduce significativamente, lo que tiene un efecto positivo sobre el consumo de energía y el comportamiento de desgaste.

Para reducir la altura y el ancho de transporte, algunos modelos Swadro de KRONE están equipados de serie o bajo petición con una versión plegable del brazo portadientes Swadro. Gracias al mecanismo de plegado de KRONE, único en el mercado, la altura o el ancho de transporte se reducen en un abrir y cerrar de ojos sin el molesto arrastre de los brazos portadientes hasta la posición de estacionamiento requerida. Esto ahorra un valioso tiempo y energía en el cambio de campo. Los resortes de disco integrados garantizan que las mitades de los brazos portadientes queden unidas en arrastre de fuerza en estado desplegado. Gracias a ello, no se produce desgaste en el perno de seguridad o el orificio de inserción. Esto garantiza una unión sin holgura y una enorme durabilidad y seguridad de uso para muchos años de cosecha.

El brazo portadientes se guía mediante el eje de mando. Se asienta con precisión en el brazo de mando y garantiza así un guiado preciso y limpio de los mayales a lo largo del contorno de la excéntrica. Esto garantiza un rastrillado limpio y sin pérdidas. Los brazos portadientes están montados en el plato rotativo con dos cojinetes fijos. La amplia distancia entre los cojinetes fijos garantiza un guiado estable y suave del eje de mando durante el funcionamiento. Esto reduce el desgaste y aumenta el rendimiento por superficie. El componente principal del brazo portadientes es el tubo de mayales de pared gruesa. Está libre de desgaste y firmemente conectado al rodillo de desplazamiento. Esto crea una conexión sin holgura con el mayal. La Swadro de KRONE aumenta así la calidad del rastrillado y garantiza un guiado óptimo de los mayales.

El mayal elevador de KRONE lleva casi 10 años impresionando a clientes de todo el mundo en términos de calidad de forraje y rendimiento de rastrillado. Los mayales acodados agarran y levantan el forraje activamente de la capa de hierba. Esto produce un forraje limpio incluso en condiciones difíciles. El efecto de elevación transporta el forraje a lo largo de todo el mayal. Gracias a las grandes espiras de los mayales de 10,5 mm de grosor, el mayal elevador de KRONE se mantiene en su posición incluso con material vegetal extremadamente pesado y húmedo, garantizando el máximo rendimiento de rastrillado sin comprometer la calidad del mismo.

Una inclinación transversal óptimamente ajustada garantiza pérdidas mínimas de rastrillado y bordes de hilera en forma de caja. Todos los chasis del sistema rotativo Swadro tienen una inclinación transversal ajustable de serie. La inclinación transversal de cada rotor y, por tanto, la posición de los mayales con respecto al suelo, puede ajustarse mediante las ruedas de rotores traseras. Con la altura del rastrillo ajustada, el rotor debe estar inclinado en la dirección de la hilera para compensar la flexión hacia atrás de los mayales a causa del material vegetal. KRONE recomienda un ajuste de inclinación de 1-2 cm en dirección a la hilera.

Las ruedas direccionales individuales de los chasis del sistema rotativo están colocadas de manera que se acercan a la zona de trabajo principal del mayal y lo guían limpiamente por el contorno del suelo. Gracias a la gran superficie de barrido de las ruedas de los rotores, el mayal recoge cada tallo limpiamente sin tocar la capa de hierba. Con opciones de equipamiento adaptadas a los tipos de hileradora, el chasis del sistema rotativo puede equiparse individualmente para cualquier estructura del suelo. Las ruedas direccionales delanteras de los rotores están montadas guiadas por arrastre. Ruedas direccionales más anchas y de mayor volumen para una óptima protección del suelo en terrenos blandos y pantanosos, o dos ruedas direccionales adicionales por rotor para terrenos de pastoreo extremadamente irregulares, son solo dos de las opciones disponibles con los chasis del sistema rotativo Swadro.

Los puntos de acoplamiento del brazo inferior pueden cambiarse de forma rápida y sencilla a la posición de enganche larga. Con su posición de enganche larga, la Swadro S ofrece más espacio libre entre el tractor y el cabezal. Esto significa que incluso con tractores o ruedas traseras grandes, la hileradora de un rotor Swadro S sigue siendo totalmente maniobrable.

De serie, los brazos inferiores se pueden acoplar en la posición de enganche corta en los tres modelos Swadro S. Con el centro de gravedad cerca del tractor, la descarga del eje delantero se reduce hasta un 10% en comparación con otras hileradoras de un rotor. Esto facilita su uso con tractores muy pequeños y compactos.

Todas las hileradoras de un rotor Swadro S tienen de serie cuatro opciones de enganche para el brazo superior. Tres posiciones fijas para para acoplar el brazo superior para que se adapte al tamaño del tractor, y cuando se utiliza una rueda direccional delantera, el brazo superior se acopla en el agujero alargado, proporcionando una óptima palpación del terreno por la rueda direccional.

Las hileradoras de un solo rotor Swadro S se accionan en el sistema hidráulico trasero del tractor. Con el sistema de enganche patentado por KRONE, las hileradoras de un rotor se enganchan y desenganchan. El robusto cabezal hecho de tubos redondos ofrece también espacio para guardar el árbol de transmisión y los cables de conexión. El cabezal está diseñado de tal manera que la hileradora al completo se puede enganchar al tractor desde el lado izquierdo de la máquina. Las hileradoras de un rotor Swadro S se centran automáticamente detrás del tractor al levantarse gracias a la conexión móvil con el bastidor principal en combinación con el brazo oscilante de compensación y los tirantes amortiguadores.

Las hileradoras de un rotor Swadro S están equipadas de serie con un chasis de cuatro ruedas. Gracias a las ruedas direccionales que se mueven muy cerca de los mayales, el rotor sigue todos los contornos del suelo sin transportar suciedad en el forraje ni dañar la capa de hierba. Requisitos óptimos para una calidad óptima del forraje. La rueda direccional delantera disponible de forma opcional mejora aún más el seguimiento del contorno.

De forma opcional, las Swadro S pueden equiparse con tirantes amortiguadores hidráulicos. En terrenos extremadamente accidentados y difíciles, los tirantes amortiguadores hidráulicos garantizan un guiado precisa y la estabilidad en pendiente de las hileradoras de un rotor sin pérdida de rendimiento.

Las hileradoras de un rotor Swadro S están equipadas de serie con tirantes amortiguadores mecánicos. El sistema de amortiguación con resortes garantiza un seguimienbto preciso de la hileradora en desplazamientos por curvas y centra automáticamente la Swadro en la elevación.

Debido al diseño de la hileradora con cabezal móvil, esta produce el mismo efecto Jet durante la elevación y el descenso que las hileradoras más grandes con chasis de transporte. Esto significa que, incluso con las hileradoras de un rotor Swadro S, el forraje permanece limpio y la capa de hierba no sufre daños.

El cabezal guiado en arrastre sigue al tractor de forma fiel a la rodada y limpia en los desplazamientos por curvas. Gracias al brazo oscilante compensador inteligente, las maniobras ajustadas en el borde del campo o en las estribaciones no suponen ningún problema. En combinación con los tirantes amortiguadores, se evitan los balanceos en la posición de trabajo y se crean hileras rectas y uniformes. Cuando la máquina se levanta, se centra de forma precisa y automática en la posición central detrás del tractor. Esto también elimina la necesidad de dispositivos de seguridad de transporte separados para la circulación por carretera.

Si se desea, la tela hilera puede plegarse y ajustarse hidráulicamente. Con una unidad de control de doble efecto, la tela hileradora se despliega primero hidráulicamente y luego puede extenderse sobre el ancho de hilera deseado. El plegado se realiza en el orden inverso. Gracias a la amortiguación de la posición final en el cilindro hidráulico, el proceso de plegado es suave y delicado.

De serie, la tela hileradora se pliega manualmente a mano y se ajusta el ancho de la hilera. El repliegue y el despliegue están asistidos por un muelle. Además, la protección contra la torsión se activa con el proceso de plegado, lo que sirve de protección contra un manejo incorrecto.

Con el ajuste eléctrico de la altura del rotor, la altura del rotor se puede ajustar cómodamente desde la cabina a las condiciones de la superficie. Gracias a la pantalla de la cabina, la altura de rastrillado puede ajustarse con rapidez y precisión sin tener que bajarse. Esto ahorra un tiempo valioso para el hilerado.

La altura de rastrillado puede ajustarse fácilmente a las condiciones más variadas con precisión milimétrica mediante una manivela. Con la ayuda de la escala indicadora, la altura de rastrillado puede ajustarse fácilmente y con precisión a la altura de corte de la segadora sin necesidad de medición.

Para el rastrillo hilerador de un rotor, el factor limitante no es la potencia de la toma de fuerza, sino el peso sobre el eje delantero del tractor, que a menudo es demasiado bajo en la elevación. En este sentido, el Swadro S 460 DB como una máquina de suspensión cardánica en arrastre ofrece la solución correcta y permite el uso de tractores más pequeños y ligeros incluso en pendientes. El Swadro S 460 DB impresiona con su baja demanda de potencia.

La altura de trabajo se ajusta de forma sencilla y precisa. Se realiza con la ayuda de un soporte ajustable en el chasis. A través de una escala indicadora, se puede ajustar con precisión la altura de trabajo.

La máquina se acopla al tractor a través de la barra de tiro. Una unidad de control en paralelogramo asegura que la suspensión cardánica en arrastre permanezca siempre recta al levantar y bajar. La elevación hidráulica de los rotores se realiza mediante un cilindro directamente en el chasis, así como un cilindro entre la barra de tiro ajustable en altura y el bastidor. Estos están perfectamente sincronizados, de modo que al levantar y bajar el rotor se produce un efecto de chorro. Esto evita que los mayales se claven en el suelo, el forraje permanece limpio y la capa de césped permanece intacta.

Para generar bordes de hileras limpios incluso con grandes cantidades de forraje y prevenir pérdidas en la capacidad de rastrillado, la inclinación transversal del rotor se puede ajustar directamente en el chasis. A través de un husillo, se puede ajustar con precisión la inclinación del rotor para compensar de manera óptima la desviación de los dientes.

La rueda direccional garantiza, gracias a su construcción guiada en serie, una guía confiable de los dientes en altura. De esta manera, no solo se evita la entrada de ceniza bruta en el forraje, sino que también se previene eficazmente el daño a la capa de césped. El resultado: una calidad de forraje de primera clase, incluso en el corte siguiente.

El chasis de rotor del Swadro S 460 DB viene de serie con ejes en tándem y neumáticos de Super-Ballon de 18". Esto proporciona un transporte seguro por carretera a velocidades hasta 40 km/h y la mayor zona de barrido posible del suelo para el trabajo en el campo. Gracias a los siete brazos portadientes plegables que vienen de serie, la máquina se puede ajustar rápida y fácilmente a un ancho de transporte de menos de 3 m, lo que permite realizar un cambio de campo con rapidez.

Las hileradoras de depósito lateral Swadro de KRONE tienen una cadena cinemática completamente mecánica. Cada rotor cuenta con un seguro individual contra sobrecargas. La disposición especial de los árboles de transmisión garantiza un accionamiento seguro y de bajo consumo de combustible en todas las situaciones.

El ajuste hidráulico de la lona en el rotor trasero se realiza desde el asiento del tractor. Esto permite ajustar fácil y cómodamente el ancho de hilera deseado. Para el transporte por carretera la tela se introduce.

El bastidor principal con su perfil cuadrado tiene un diseño estable y puede soportar cargas pesadas. Esto proporciona seguridad cuando se conduce rápido por caminos y cuando se trabaja en condiciones difíciles.

Ruedas direccionales delanteras para un guiado perfecto de los rotores en combinación con la articulación cardán. Son arrastradas, regulables en altura y, dependiendo de la cantidad de forraje, también se pueden mover lateralmente.

El husillo de ajuste frontal se utiliza para ajustar la inclinación del bastidor a la altura de trabajo. En la elevación, el bastidor se levanta primero mediante el cilindro frontal y los mayales no se insertan en el suelo

Homologada para 40 km/h: Una conversión rápida y, por lo tanto, unos tiempos de transporte más cortos son criterios esenciales que aumentan la eficiencia de una máquina. Los ejes tándem anchos con neumáticos de 18" ofrecen condiciones ideales para altas velocidades de marcha.

Dado que los elementos de mando de la cabina del tractor también están situados en el lado derecho, estas hileradoras ofrecen el máximo confort de conducción.

Se utiliza en máquinas recolectoras con baja capacidad de recogida, para forrajes voluminosos o para hileras de protección antihumedad.

Se realiza de forma rápida y sencilla mediante cilindro giratorio desde la cabina. Dependiendo del ajuste, todo el material vegetal puede moverse de esta manera.

Es ideal para máquinas recolectoras con gran capacidad de recogida y baja cantidad de forraje. Con el cilindro giratorio también se puede variar el ancho de trabajo.

La inclinación transversal del rotor se puede ajustar fácilmente por medio de un husillo, de modo que los rotores también pueden trabajar limpiamente en la dirección de la lona, especialmente con forraje pesado, donde los mayales tienen que mover más masa.

Diseño ancho con neumáticos de 18" para una adaptación óptima al terreno. Para una mejor estabilidad en pendientes, las ruedas delanteras están posicionadas muy hacia fuera. La altura de trabajo se ajusta mediante soportes regulables que se bloquean con pernos en el segmento perforado.

Es posible ajustar la altura de la barra de tracción (flotante o de conexión) y controlar el anillo de enganche con una conexión en paralelogramo. El brazo hidráulico de la barra de tracción mantiene el rotor delantero paralelo al suelo mientras sube y baja.

Gracias a la alta estabilidad lateral del chasis, las hileradoras Swadro TS siempre tienen excelentes características de arrastre y se desplazan por carretera de forma silenciosa y segura incluso a velocidades más altas.

En todos los Swadro TS y TS Twin, el soporte de montaje de dos puntos y el bastidor están unidos por una articulación de rodamiento de bolas. En los desplazamientos por curvas, la dirección Ackermann del chasis se controla mediante una barra de dirección. Esto hace que los rastrillos sean especialmente maniobrables. Incluso en superficies cortadas pequeñas y desfavorables, no queda material cortado sobre el terreno, ya que se puede acceder fácilmente a todas las áreas con los rotores sin necesidad de maniobras adicionales.

Con los neumáticos estrechos, el ancho de rodada puede aumentarse en 6 cm. Para ello, los ejes de las ruedas se desplazan 3 cm hacia el exterior moviendo un tubo distanciador en cada uno de los brazos de las ruedas.

El tamaño de los neumáticos y el ancho de rodada son variables. Todos los Swadro TS y TS Twin pueden equiparse con los neumáticos 11.5/80- 15.3/10 PR (imagen izquierda) o, para el uso en terrenos menos estables y en pendientes, con los neumáticos del tamaño 15.0/55-17/10 PR (imagen derecha). El ancho de transporte es de 2,90 m como máximo.

Después del plegado hidráulico de los brazos laterales y del descenso automático de la lona lateral, la altura de transporte es inferior a 4 m.

Los dos accionamientos principales de los rotores están claramente fuera del centro de la máquina. De este modo se garantiza un funcionamiento suave de los árboles de transmisión incluso en la posición de cabecera. Para aliviar la carga de los rotores durante el hilerado, los fuertes resortes de tracción pueden desplazar el peso hacia el bastidor y el chasis.

El chasis y el bastidor son especialmente estables gracias a los grandes tubos perfilados. Debido a la altura del bastidor y a la amplia elevación de los rotores, es posible una distancia al suelo de hasta 50 cm. Esto permite pasar sin problema incluso por hileras altas.

Mediante una conexión sucesiva hidráulica, se gira primero el rotor delantero, y luego el trasero, desde la posición de trabajo a la posición de cabecera. Las válvulas hidráulicas necesarias para la conexión sucesivas se controlan mecánicamente mediante una robusta corredera de mando. El retardo de tiempo entre el brazo delantero y trasero se puede ajustar.

Para condiciones de trabajo cambiantes está disponible el ajuste eléctrico opcional de la altura de los rotores. Mediante una caja de mando con pantalla en la cabina del tractor, se controlan dos servomotores con los que se puede ajustar la altura de rastrillado ahorrando tiempo y con precisión milimétrica durante la marcha. Opcionalmente, los rotores se pueden elevar individualmente por medio de la caja de control para hilerar de forma óptima superficies discontinuas.

El ajuste manual en altura de los rotores: El equipamiento básico es el ajuste continuo de la altura de trabajo con una manivela. Esta está situada a una altura de trabajo cómoda en el borde de los rotores. La gran escala de ajuste regulable es fácil de leer. Si es necesario, ambos rotores pueden ajustarse con precisión milimétrica.

La tela hileradora delantera se pliega automáticamente de forma hidráulica en posición de trabajo en cuanto los brazos se colocan en posición Twin. La lona trasera gira automáticamente a la posición de trabajo al descender el rotor. La distancia lateral respecto al rotor, la altura sobre el suelo y la posición de la lona en el sentido de la marcha se pueden adaptar para un ajuste de precisión de la lona trasera.

Conversión rápida a depósito de dos hileras: La Swadro TS Twin puede convertirse muy fácilmente de depósito de una hilera a depósito de dos hileras. Para ello, los dos brazos se separan telescópicamente de forma hidráulica, creando espacio para la segunda hilera.

El depósito de dos hileras en el TS Twin: Los Swadro TS Twin cuentan de serie con brazos telescópicos. Una lona opcional completa el equipamiento para un depósito de dos hileras.

El depósito de hileras dobles: Si se combinan dos hileras individuales en los recorridos de ida y vuelta, la Swadro TS puede alcanzar anchos de trabajo totales de hasta 15 m. El depósito de hileras dobles mejora el grado de utilización de las potentes cosechadoras.

Las Swadro TS pueden adaptarse de forma rápida y sencilla a la cantidad de forraje y a la técnica de recolección. El depósito de una hilera es ideal para grandes masas de forraje o el uso de empacadoras y remolques de forraje más pequeños.

Con esta combinación no se entierra forraje en el suelo, ya que el tractor del Swadro TS 970 se desplaza por el carril de rodada de la segadora acondicionadora de alto rendimiento BiG M de KRONE.

Los tres rotores pueden moverse rápidamente a la posición de transporte. Dado que el diámetro del rotor central es inferior a 3,00 m, no es necesario plegar los brazos portadientes en el rotor central.

El rotor delantero y el central, con sus respectivos 13 brazos portamayales, giran a una velocidad más alta que el trasero. Por lo tanto, el forraje se coloca lo más ampliamente posible frente al rotor trasero que gira más lentamente. Esto forma, con sus 13 brazos portamayales, cada uno con 5 mayales dobles, hileras sueltas y no trenzadas, lo que permite que la máquina de cosecha siguiente se pueda utilizar de manera óptima.

El ángulo de dirección del chasis de transporte (imagen derecha) se puede ajustar fácilmente con la ayuda de un cilindro hidráulico en el soporte de montaje (imagen izquierda). Esta dirección Ackermann permite un comportamiento de arrastre óptimo y una excelente capacidad de maniobra.

La tela hileradora de al Swadro TS 970 se puede girar hidráulicamente (opcional) hacia arriba a una posición de estacionamiento para el depósito de hileras dobles. Cuando los rotores se pliegan en la posición de transporte, la lona también se pliega automáticamente y, por lo tanto, se mantiene a una altura inferior a 4 m. Al cambiar a la posición de trabajo, se vuelve a plegar automáticamente a la posición anterior.

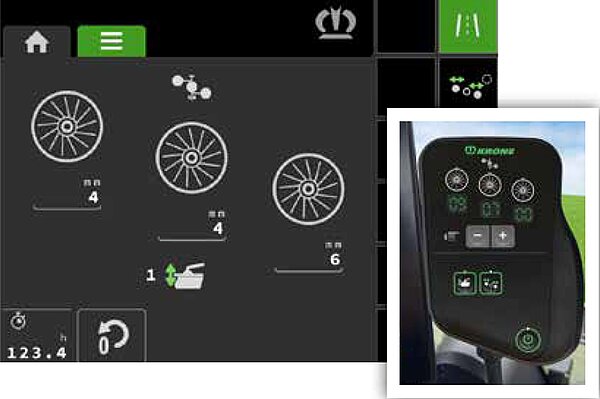

El funcionamiento del Swadro TS 970 se realiza de serie a través del nuevo control de preselección PreSelect Digital de ­KRONE, así como una unidad de control simple y una unidad de control de doble efecto. La selección de la función deseada se realiza a través de un terminal compatible con ISOBUS. Para mayor comodidad, la selección de funciones puede ser programada en la palanca de mando del tractor. Alternativamente, la preselección de funciones puede realizarse de forma opcional mediante el control PreSelect DS 50. En este caso, solo se necesita una simple fuente de alimentación y no una interfaz ISOBUS para el tractor.
