BiG Pack HDP II 1290 (VC)

• Maximální hltnost při nejvyšší hustotě lisování – nejvýkonnější stroj své třídy
• Výkonnější podpora rozběhu stroje pro ještě jednodušší start stroje
• Osvědčený aktivní sběrač pro nejvyšší hltnost a minimální opotřebení – nyní s hydraulicky nastavitelným urovnávacím válcem
• VariCut řezací ústrojí s 26 nebo 51 noži a řemenovým pohonem – pro maximální výkon a nejlepší kvalitu řezu
• Variabilní systém plnění (VFS) – nastavitelný elektronicky z kabiny, pro perfektní promíchání a rovnoměrné naplnění kanálu
• Osm dvojitých uzlovačů bez odstřižků (V uzlovač KRONE) zaručuje nejvyšší spolehlivost při práci
• Systém PowerClean udržuje stůl uzlovače díky přetlaku čistý - nečistoty sem vůbec nevnikají
• Nový koncept údržby – zřetelně jednodušší a optimalizovaná přístupnost
• Velké pneumatiky (26,5“ nebo 30,5") pro práci šetrnou k půdě a minimálním valivým odporem
• V základní výbavě jsou příprava pro dávkovací zařízení, Tagger a BaleCollect

Je vybaven osmi revolučními bezodpadovými dvojitými uzlovači KRONE V a představuje profesionální stroj pro maximální hustotu balíků, maximální výkon a nekompromisní efektivitu – i v těch nejnáročnějších provozních podmínkách. BiG Pack HDP II 1290 (VC) stanoví nová měřítka – s extrémně vysokým počtem balíků a mimořádnou hustotou balíků v nejkratším čase. Je robustní a odolný, takže hravě zvládne i ty nejnáročnější podmínky – den za dnem, sezónu za sezónou. Kdo hledá výkon bez kompromisů, ten najde v tomto stroji perfektní odpověď.

• První BiG Pack
• Zavedení VFS
• Mnoho malých balíků v jednom velkém
• Nový standard
• Více možností
• Vysoká slisovanost a ještě rychleji
• Rekordní hltnost
• Nové variabilní řezací ústrojí
• Akumulace balíků
• Vysoká výkonnost
• V uzlovač
• Nová generace BiG Pack HDP II 1290

První BiG Pack Narodil se první BiG Pack – firma KRONE vyrobila svůj první lis na obří balíky …

Zavedení VFS VFS – KRONE zavádí variabilní plnicí systém. Pro mnohé modely BiG Pack je k dispozici dvojitý uzlovač.

Mnoho malých balíků v jednom velkém KRONE prezentuje systém MultiBale – první lis na trhu, který dokáže vázat jak velké balíky, tak také až devět malých balíků do jednoho velkého.

Nový standard Je představen stroj BiG Pack 1290 HDP, který se od tohoto dne významně podepsal na světovém obchodu se slámou.

Více možností PreChop – integrovaný přídavný drtič umožňuje jemné rozvláknění slámy při sklizni a tím i širší využití hranatých balíků.

Vysoká slisovanost a ještě rychleji Generace strojů „HighSpeed“ předbíhá celý trh s lisy na obří balíky. Dosahuje až o 20 % vyšší průchodnost při stejném slisování oproti předchozímu modelu.

Rekordní hltnost BiG Pack HDP II dosahuje nových rekordů. Firma KRONE vyvinula kompletně nový lis na obří balíky s podstatně vyšší hltností a stupněm slisování.

Nové variabilní řezací ústrojí S řezacím ústrojím o 51 nožích VariCut (VC) je nabídka firmy KRONE pro krátkou řezanku ze slámy kompletní.

Akumulace balíků Akumulační vozík na balíky BaleCollect od KRONE dokonale optimalizuje proces svozu slámy. Na poli BaleCollect shromáždí až tři balíky. Díky teleskopické oji následuje BaleCollect přesně stopu lisu a jízda po silnici je bezpečná.

Vysoká výkonnost Vyšší efektivita díky komfortnější obsluze a rovněž vyšší výkonnost – tím se vyznačuje nová generace lisů BiG Pack, která v budoucnu doplní generaci HighSpeed.

V uzlovač Maximální spolehlivost díky technologii dvojitého uzlovače bez zbytečných odstřižků motouzu. V uzlovač od KRONE přesvědčí

Nová generace BiG Pack HDP II 1290 Větší výkon, vyšší hustota balíků, větší pohodlí: BiG Pack HDP II 1290 (VC) nastavuje nová měřítka a důsledně sleduje úspěšný princip svého předchůdce.

• Čistá práce vyšší výkonnost s aktivním podávacím válcem
• Větší efektivita díky velkému válcovému urovnávacímu válci
• Klidnější chod s konstrukcí bez vodící dráhy
• Menší opotřebení díky snížení počtu pohyblivých dílů o 68 %
• Bezúdržbové s dlouhou životností

KRONE „Active Pick-up“ – to je již mnohokrát v praxi osvědčené řešení sběrače EasyFlow bez vodicí dráhy, doplněné o aktivně poháněný podávací válec. Tato perfektně vyladěná jednotka je na trhu jedinečná nejen výkoností sběrače při minimálním opotřebení, ale také příkladnou průchodností produktu strojem – ať už je vybaven řezáním či nikoliv. Můžete jet ještě rychleji při vyšší průchodné kapacitě.

Sběrač EasyFlow bez zakřivené dráhy zaujme jednoduchou konstrukcí s menším počtem pohyblivých částí. Nejen že je chod stroje klidný a dochází k menšímu opotřebení, ale také snižuje náklady na údržbu a servis. Při záběru 2,35 m, pěti řadách prstů a vzájemné vzdálenosti prstů 55 mm pracuje neřízený sběrač EasyFlow spolehlivě a čistě. Obzvlášť v suchém, lámavém materiálu ukazuje aktivně poháněný podávací válec v kombinaci s bočními podávacími šneky své přednosti – pro konstantně vysokou kapacitu a nejlepší kvalitu sklizně.

Právě při vysokém strništi se uplatní doraz pro nastavení nejnižší polohy sběrače – odlehčí se přitom opěrná kola, která pak nadzvedávají sběrač jen při větších nerovnostech terénu.

Velkoryse dimenzovaný urovnávací válec zajišťuje konstantní podávání píce. Dvojčinnou řídicí jednotkou lze urovnávací válec výškově nastavit a tak optimálně přizpůsobit velikosti řádku. Aktuálně nastavenou výšku lze přečíst na stupnici. Kromě toho je urovnávací válec trvale odlehčován pružinami.

Výšku otočných opěrných kol s pneumatikami huštěnými vzduchem lze nastavit bez použití nářadí. Kola zkopírují jakoukoli zatáčku. Díky dobrému sledování stopy kola neškodí porostu ani při zatáčení.

Boční sdružený pohon žene sběrač a rotor. Díky soustavnému sledování prokluzu se řemenový pohon při přetížení automaticky vypne a sběrač i řezací ústrojí se vyřadí z činnosti. Ochranná spojka navíc chrání pohon proti přetížení při kontaktech s cizími tělesy. Aby opětovné zapnutí stroje bylo šetrné, lze zasunutí a vysunutí nožů ovládat automaticky nebo manuálně.

Při aktivaci nožů se kazeta s noži hydraulickými válci pevně upne k rámu. Vodící kladky celé nožové kazety se tak odlehčí, vibrace vznikající při řezání se bezpečně utlumí a přenesou na hlavní rám. Tím je natrvalo zaručeno snadné a bezproblémové vysunování a zasunování kazety.

Nože je možné řadit ve skupinách 51, 26, 25, 12 a 5 nožů u VariCut 51, nebo 26, 14, 12, 6 a 6 nožů u VariCut 26. Požadovaná skupina nožů se do záběru zařadí hydraulicky z kabiny. Všechny spínací palce jsou nasunuty na předlohové hřídeli a je i možné je individuálně sestavovat do skupin.

Jediným hmatem je možné odstranit nečistoty usazené na kazetě s noži. Stačí otočit ochrannou čisticí klapku nožů. Kromě toho udržuje prostor nožů a pojistky jednotlivých nožů u VariCut 51 v čistotě také integrované pneumatické čisticí zařízení.

Při provádění údržby je možné jednodílnou nožovou kazetu několika hmaty bez použití nástrojů vytáhnout do boku, odpojit od stroje a za pomoci doplňkového manipulačního vozíku a paletovacího vozíku odvézt mimo stroj. Jestliže řezací ústrojí při sklizni např. u lisů na seno není potřeba, může lis pracovat i bez nožové kazety.

K dispozici je i doplňkové reverzační zařízení, díky kterému lze během okamžiku uvolnit i větší ucpání sklízenou plodinou. Zpětný chod řezacího ústrojí lze ovládat z kabiny, takže odstranění překážky, která způsobila ucpání je snadné.

Řeznací rotory o průměru 72 cm zaručují nejvyšší kapacitu– i za náročných pracovních podmínek. Rozšířená hardoxová čela prstů na rotoru s 26 noži zajišťují rovnoměrný průchod produktu, vynikající kvalitu řezu, snížené opotřebení a zvýšenou pevnost – zejména při sklizňových podmínkách s velkým množstvím kamenů. Rotor s 51 noži nemá z prostorových důvodu návarky na prstech. Oba rotory se liší konstrukčně. Každé řezací ústrojí je z výroby vybaveno přesně odpovídajícím rotorem, aby byla zajištěna optimální koordinace a maximální výkonnost. Oba rotory mají po obvodu pět řad prstů; v celé šířce je na rotoru s 26 noži navařeno 27 hvězdic a u provedení rotoru s 51 noži je navařeno 52 hvězdic.

• Optimální zaplnění lisovacího kanálu díky dobrému promíchání a rovnoměrnému primárnímu slisování
• Okamžik spuštěnílze nastavit na terminálu z kabiny traktoru
• Ukazatel vytížení předkomory umožňuje dosažení maximální průchodné kapacity i nezkušeným řidičům
• Vysoce komfortní obsluha díky jištění prostřednictvím ochranné spojky proti přetížení
• Maximální výkonnost v jakémkoli sklizňovém produktu a při jakékoli velikosti řádku

Nestačí být dobrý, je třeba být lepší – podle tohoto hesla byl dále vyvíjen také variabilní plnicí systém (VFS). Perfektní promíchání a dobré předlisování, na to se inženýři z KRONE obzvlášť zaměřili
u krátké píce a různých sklizňových produktů. S BiG Pack můžete nyní nastavovat stupeň předlisování na terminálu, který vás také soustavně informuje o vytížení stroje.

Díky maximálně komfortní obsluze a optimálnímu vytížení stroje lze dosahovat nejvyšších možných denních výkonů. Možnost nastavení stlačení v předlisovací komoře přímo z kabiny a snímač měřící zatížení a informující řidiče o celkovém vytížení VFS, umožňují BiG Packu soustavně pracovat na hranici jeho možností. I přes vysokou průchodnost se materiál díky kontinuálnímu otáčení dobře promíchává, ale zároveň je manipulace s ním maximálně šetrná a není vystaven velkým tlakům v důsledku zrychlení jako u jiných dopravních systémů. S variabilním plnicím systémem VFS sází KRONE v novém modelu HDP II na mnohokrát osvědčený systém, který se nesčetněkrát osvědčil po celém světě. Variabilní plnicí systém kombinuje výhody kontinuálních dopravních systémů s výhodami systémů závislých na množství – a zajišťuje tak rovnoměrné plnění bez ohledu na tvar a objem řádku.

Systém VFS pracuje se třemi plnícími hrabicemi, jednou vkládací hrabicí a řídící kulisou. Plnicí hrabice jsou ovládané společnou vodicí dráhou, vkládací hrabici řídí druhá, přeřaditelná vodicí dráha.

Dokud se vodicí dráha vkládací hrabice nenatočí, podávají hrabice materiál k lisování souvisle do předlisovací komory a primárně jej zde stlačují. Řídící kulisa se zádržným hřebenem zadržuje píci pod lisovacím kanálem.

Teprve v okamžiku dostatečného naplnění předlisovací komory píce vytlačí zádržný hřeben z předlisovací komory a přepne kulisu. Tím se uvolní cesta do lisovacího kanálu a zároveň se spustí předání shromážděného materiálu. Není-li nashomážděného materiálu dost a není-li dosaženo prahu spuštění nastaveného na terminálu, proběhne další otočka VFS plnícího předlisovací komoru.

Dojde k otočení celé vodicí dráhy, vkládací hrabice se nesklopí a shromážděnou píci posouvá dál do lisovacího kanálu. Potom se vkládací hrabice a vodicí dráha vrátí zpět do své výchozí polohy.

• Tuhé, komponenty s dlouhou životností pro maximální spolehlivost i při vysokém zatížení.

• Elektronické spuštění variabilního plnicího systému VFS přesně ve správný moment – zabrání problémovým situacím a chrání systém při extrémním zatížení

• Modulární konstrukce pro zjednodušenou údržbu. Hlavní hřídel je sešroubovaný, pohon a řízení lze demontovat bez použití nářadí

• Indikace vytížení a možnosti regulace primárního předlisování na terminálu. I nezkušený řidič může dosahovat maximální produktivity

Geniálně prosté – prostě geniální! Tak je možné charakterizovat variabilní plnicí systém (VFS) od KRONE. Rotující těleso bubnu se čtyřmi řadami prstů skládající se ze tří hrabačů a jednoho přivaděče – soustavně přebírá píci od řezacího rotoru, resp. sběrače, spolehlivě ji míchá a primárně stlačuje do perfektně tvarovaných dávek. Nezávisle na tom, je-li píce dlouhá nebo krátká – vždy je zaručeno rovnoměrné plnění kanálu.

Variabilní plnicí systém pracuje se zádržnou hrabicí, která je monitorována senzorem. Pokud by nebyl přísun materiálu dostatečný, zapíná se předání materiálu aktivně prostřednictvím elektricky ovládané brzdy. Není-li brzda aktivována, dopravuje systém materiál do lisovacího kanálu prostřednictvím podávací hrabice při každé otáčce. Vychytávka: prostřednictvím elektrického spouštění je možné přímo z kabiny ovlivnit primární předslisování a tloušťku vrstvy, resp. počet vrstev v balíku. Díky zobrazení na terminálu je přímo viditelné, jak se předkomora při každé otáčce plní, a spouštěcí moment tak lze přizpůsobit konkrétním podmínkám. V režimu vkládání 1:1 se brzda neaktivuje!

Zařízení na měření kroutícího momentu v hnacím mechanizmu je součástí sériové výbavy a soustavně zjišťuje vytížení VFS a tím i stroje. Tyto informace zobrazuje na terminálu formou sloupcových diagramů. BiG Pack tedy může pracovat vždy s nejvyšší možnou produktivitou při maximálním vytížení.

Vnitřní vodicí dráha mechanismu hrabic je složena z více komponent a v případě opotřebení nebo poškození se dá snadno a pohodlně vyměnit. Ložiska a kladky odpovídají osvědčenému standardu aktuálního stroje HDP II.

Vnější rotační průchodkamazání, která je již známa z generace 5 a je velmi dobře viditelná, zajišťuje nepřetržité mazání variabilního plnícího sytému VFS. Všechny pojezdové kladky jsou tak napojeny na centrální mazání a jsou nepřetržitě zásobovány mazivem. Prach je tak spolehlivě udržován mimo ložiska.

U BiG Pack HDP II 1290 (VC) se dál používá variabilní plnicí systém vyvinutý pro optimální plnění kanálu a nejvyšší hustotu lisování. Nová generace navíc nabízí dělenou hřídel hrabic a čtyřdílné bubnové kotouče – pro maximální výkon, menší opotřebení a výrazně zjednodušenou údržbu, jakož i rychlou výměnu v případě potřeby servisního zásahu.

• Klidný chod díky velké setrvačné hmotnosti a vysokým otáčkám
• Přímý přenos sil pomocí kloubových hřídelí a přetěžovacích spojek
• Vysoce komfortní obsluha žádné střižné kolíky v hnacím ústrojí
• Nová podpora při rozběhu s regulovatelným motorem – zajišťuje silný točivý moment při startu a vysoké otáčky až 400 ot/min.

KRONE sází odjakživa na velký setrvačník, neboť jen tak lze zredukovat razové zatěžování hnacího mechanizmu a zvýšit hospodárnost lisu na obří balíky. Díky pohonům prostřednictvím převodovek a hnacích hřídelí namísto řetězů je navíc pohon celého stroje vysoce efektivní. Nekomfortní jištění hnacího mechanizmu prostřednictvím střižných kolíků byste u lisu KRONE BiG Pack hledali marně. Zde je vše jištěno s nejvyšším komfortem pomocí ochranných spojek proti přetížení.

U Krone BiG Pack HDP II 1290 (VC) zajišťuje úhlová převodovka zabudovaná v oji správnou geometrii hlavního kloubového hřídele pro dosažení nízkého opotřebení. Sériově je zde zabudována hydraulická podpora rozběhu, která má díky novému hydraulickému motoru oproti předchozímu modelu výrazně vyšší točivý moment při rozběhu a v závislosti na průtoku oleje z traktoru dosahuje výrazně vyšších konečných otáček, až 400 ot/min.

Velké setrvačníky eliminují rozkmitání stroje a zajišťují klidný chod u všech lisů BiG Pack. U stroje KRONE BiG Pack je rázové zatížení na pohonu tlumené, stroj běží rovnoměrně a vyžaduje podstatně nižší příkon. To šetří nejen nervy, ale také palivo a opotřebení se minimalizuje.

Při rozběhu stroje BiG Pack je kardanový hřídel jištěn prostřednictvím třecí spojky. Proti přetížení stroje energií setrvačníku je lis spolehlivě jištěn automatickou vačkovou spojkou. Obě spojky jsou namontované před setrvačníkem a jsou pro servis pohodlně přístupné.

Přenos sil na hrabice plnícího systému a vázací ústrojí je u lisů KRONE realizován prostřednictvím robustních hnacích hřídelí, které spolu s převodovkami a přetěžovacími spojkami nevyžadují téměř žádnou údržbu. Tato technologie pohonů je zárukou komfortu a spolehlivosti.

Vedle spínání řemenového pohonu řezacího ústrojí VariCut a ovládání lisovacího kanálu je také hydraulika pohonu KRONE PowerClean k čištění stroje uzavřeným hydraulickým systémem, který nepotřebuje žádný olej z traktoru.

• Kónické dno lisovacího kanálu zabraňuje hromadění materiálu pro rovnoměrné zhutnění a snižuje náročnost čištění
• Mohutné hydraulické válce vyvíjejí přímý tlak a zajišťují maximální slisování balíků
• Elektronické hvězdicové čidlo zajišťuje vždy stejnou délku balíků
• Elektronická regulace lisovací síly rovnoměrně slisované balíky
• Dělený vyhazovač zbytkových balíků k vysunutí pouze zadního balíku nebo vyprázdnění celého lisovacího kanálu

Nové dno lisovacího kanálu s kónicky tvarovaným profilem spolehlivě zabraňuje hromadění materiálu a vytváří tak ideální podmínky pro rovnoměrný tvar a hustotu balíků, zejména u velmi suchých plodin a vysokých výkonů. Palubní hydraulika s automatickou regulací lisovacího tlaku vždy zajistí balíky stejného tvaru a s přesnými hranami i při různé vlhkosti a proměnlivé píci.

BiG Pack HDP II 1290 (VC) dosahuje maximálního zhutnění díky jedné celistvé horní lisovací desce. Navíc je sériově vybavena opotřebitelnými vložkami v lisovacím kanálu – pro nízké opotřebení i při vysokých průtocích. Nově vyvinuté dno lisovacího kanálu s kuželovitým profilem zajišťuje rovnoměrný tvar balíků při minimální náročnosti čištění. Sedm velkých hydraulických válců ovládá lisovací klapky – tři z nich ovládají přítlak na horní lisovací desce. Výsledek? Větší výkonnostní rezervy, zejména při suché a kluzké slámě, vysoce zhutněné balíky, maximální účinnost a prvotřídní kvalita balíků.

Stroj BiG Pack je vybaven zesíleným koncem rámu s připevněným skluzem a umožňuje tak připojení akumulačního vozu na balíky. Kromě různých skluzů může být stroj z výroby k dispozici i ve verzi s přípravou „BaleCollect ready“.

U lisu BiG Pack sází KRONE na elektronické měření délky balíků čidlem s hvězdicovým kolem. Je umístěno v lisovacím kanálu uprostřed a bočními kryty chráněno proti nečistotám a cizím tělesům.

Řidič si na ovládacím terminálu zvolí stupeň slisování mezi 0 % až 100 %. Stroj pak automaticky upravuje tlak v lisovacím kanálu podle naměřené hodnoty odporu materiálu. Balíky jsou rovnoměrně slisované i při proměnlivých podmínkách.

Na začátku lisování je vždy předvolen manuální režim s lisovacím tlakem 50 bar. V tomto režimu je třeba napřed zaplnit lisovací kanál sklizňovým produktem, než přejdete na automatický režim. Řidič může samozřejmě lisovat také s pevně nastavenou hodnotou lisovacího tlaku mezi 0 bar a 200 bar, automatická regulace lisovacího tlaku pak ale není aktivní.

Vyhazovač balíků je dělitelný. Můžete se rozhodnout, zda bude vysunut pouze poslední balík, nebo zda bude lisovací kanál zcela vyprázdněn. Při aktivaci vyhazovače se tlak v lisovacím kanálu automaticky sníží na nastavitelnou hodnotu. Zbytkový tlak usnadňuje vyhazování balíků a zároveň zajišťuje, že přední balík při následné jízdě po silnici neklouže dozadu – zůstává bezpečně na svém místě. V automatickém režimu provádí vyhazovač automaticky několik cyklů.

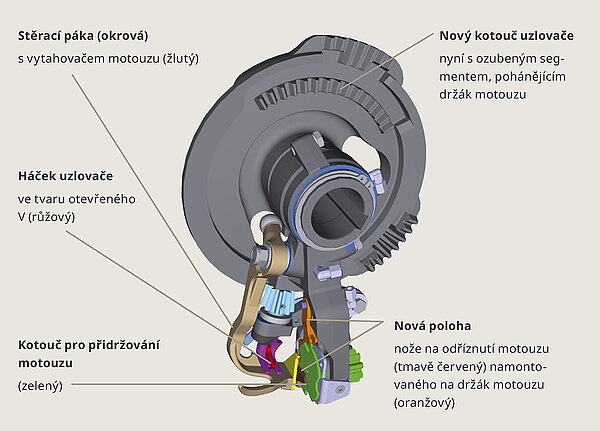

V-uzlovač pracuje nanejvýš spolehlivě a bez opotřebení na principu dvojitého uzlovače Deering, přičemž vzniklé konce motouzu se neodstraňují jako v minulosti ale vtahují se jako smyčka do dalšího uzlu (počátečního), jehož pevnost se tím ještě zvýší.

V-uzlovač pracuje nanejvýš spolehlivě a bez opotřebení na principu dvojitého uzlovače Deering, přičemž vzniklé konce motouzu se neodstraňují jako v minulosti ale vtahují se jako smyčka do dalšího uzlu (počátečního), jehož pevnost se tím ještě zvýší.

Změněný obrys a rozdělení kotouče uzlovače na segmenty slouží k aktivaci kotoučového držáku motouzu a háčku uzlovače. Za povšimnutí stojí, že ve srovnání s běžným dvojitým uzlovačem Deering odpadá druhý ozubený segment pro držák motouzu.

Nůž je nově umístěn v poloze přímo před držákem motouzu. Držák motouzu se mezi oběma cykly háčku uzlovače pootočí a tím se prameny motouzu procházející přes nůž napnou a oddělí. Stěrací páka přesným pohybem vysune uzel z háku uzlovače.

V-uzlovač od KRONE je pojmenován podle otevřeného háku ve tvaru písmene V, který umožňuje sesmeknout smyčku druhého smyčkového uzlu dolů. Odřezek motouzu, který by jinak při systému dvojitého uzlování vznikl, je přitom vtažen jako smyčka do počátečního uzlu dalšího balíku. Zvyšuje pevnost tohoto uzlu a nezůstává volně ležet na balíku.

Došlo k podstatnému vylepšení nejen designu, ale také funkčnosti skříní na motouz. Skříň na motouz je součástí bočního krytu a otvírá se jako samostatná část kapoty bez použití nářadí – je tak efektivně bráněno vnikání prachu a nečistotám. V BiG Pack 606 je na každé straně místo až na 24 cívek po 15 kg. Samozřejmě, že se mohou také používat běžné cívky po 11-kg. Větší kapacita zajišťuje výrazně vyšší akční rádius stroje a snižuje prostoje.

• Účinně odstraňuje nečistoty ještě před jejich usazením
• Maximálně výkonné čištění díky hydraulickému pohonu
• Spolehlivě čistíkromě uzlovače také záď stroje a celý prostor za zásobníky na motouz až dolů k nápravě
• Maximální komfort a jistota

Nový čistící systém KRONE Power-Clean představuje zcela novou cestu KRONE. Přetlak v oblasti uzlovačů odnáší nečistoty dříve než se stačí usadit. Vzduch odváděný dolů za skříněmi na motouz následně spolehlivě pročistí i boční části stroje až po nápravu. Díky tomuto systému lze velmi pohodlně udržet větší část lisu čistou a zajistit bezpečnost při přepravě na poli i na silnici.

Celou jednotku je možné snadno a bez nástrojů nadzvednout, takže k uzlovačům je perfektní přístup. Při nadzvednutí se turbíny automaticky vypnou.

Jakmile je zapojen vývodový hřídel, zapne se výkonný pohon čistící jednotky s vlastním hydraulickým systémem. Energetické nároky na traktor jsou podstatně menší, protože starý známý rozvod stlačeného vzduchu odpadá.

Dvě velké turbíny vhánějí silný proud vzduchu zezadu do prostoru uzlovačů. Přetlak vzduchu zde trvale vytěsňuje nečistoty, které nemají téměř žádnou šanci se usadit. Nad lisovací kanál se tak nedostane žádný materiál a neusazují se zde nečistoty. Odtékající vzduch následně spolehlivě pročistí i prostory stroje skrytými za skříněmi na motouz.

V zavřeném stavu je celá oblast uzlovačů chráněna estetickým plastovým krytem. Uzlovače jsou perfektně chráněné před vnějšími vlivy.

• Zesílená oj nosnost 4 t v základním provedení
• Nová zesílená tandemová náprava BPW do max. 60 km/h
• Sériově pneumatiky 26,5“ / volitelně 30,5“ pro snadnou ovladatelnost a ještě menší tlak na podklad – zejména za obtížných podmínek
• Boogie náprava vyvinutá speciálně pro BiGPack s parabolickými pružinami vyvinutá firmou BPW

Ať na poli nebo na silnici – jízda s lisem KRONE BiG Pack je vždy komfortní a bezpečná. K tomu přispívá především tandemová náprava, v základním provedení vlečená, která umožňuje jízdu rychlostí až 60 km/h.

BiG Pack HDP II 1290 VC má sériově spodní zavěšení. Modulární oj je dimenzována na zatížení až čtyři tuny. Díky kompaktní konstrukci a možnosti montáže ložiskového kozlíku kloubového hřídele v různých pozicích může být kloubový hřídel vždy v optimální poloze. Pro ochranu pneumatik traktoru – zejména při jízdě v úzkých zatáčkách – jsou k dispozici volitelné systémy ochrany proti najetí. K dispozici jsou různé systémy spojek, typické pro použití v různých státech.

Montáž a demontáž lisu je díky hydraulické opěrné noze velmi snadná – zejména při použití závěsného zařízení s kulovou hlavou K80. Během lisování se pomocí vícecestného ventilu stejného rozvaděče pohodlně ovládá i nastavení výšky urovnávacího válce sběrače z kabiny traktoru.

S odpruženým tandemovým podvozkem Boogie jede BiG Pack i při 60 km/h velmi klidně a šetrně pro řidiče i stroj. Zadní kola jsou nuceně řízená, takže zvládnete jakoukoli zatáčku a nepoškodíte cenný porost. Při couvání nebo vyšší rychlosti jízdy vpřed se řízená náprava automaticky srovná a hydraulicky zablokuje.

Stroj BiG Pack HDP II 1290 VC je sériově vybaven pneumatikami 26,5". Volitelně jsou také v nabídce pneumatiky 30,5". Na výběr jsou k dispozici rozměry 620/55 R26,5", 710/50 R26,5" a 600/60 R30,5". Všechny varianty jsou vybaveny vysoce kvalitními radiálními pneumatikami. Velká kontaktní plocha zajišťuje nízký tahový odpor při jízdě a snížený tlak na půdu – zejména v náročných polních sklizňových podmínkách .

Mnohem komfortnější je také údržba řízené nápravy. Všechna mazaná místa, která mají interval mazání < 50 h jsou napojena na centrální mazací systém. Kromě minimální časové náročnosti každodenní údržby stroje jsou všechna mazací místa soustavně chráněna před prachem a nečistotami.

• Barevný komfortní dotykový displej s vysokým rozlišením
• Díky standardu ISOBUS lze ovládací jednotky KRONE pro lisy BiG Pack využít pro všechny stroje, kompatibilní s ISOBUS.
• Při agregaci s traktorem vybaveným systémem ISOBUS je možné stroj KRONE BiG Pack připojit
• také k virtuálnímu terminálu traktoru
• Tlačítka pro snadné ovládání při čištění a údržbě se nacházejí přímo na stroji

Už i terminál DS 500 od KRONE má komfortní barevnou dotykovou obrazovku, pomocí které můžete ovládat všechny důležité funkce stroje. Nejvyšší komfort poskytují terminály ISOBUS CCI 800 a CCI 1200, které je možné využívat současně k obsluze stroje i jako obrazovku pro přenos obrazu z kamery.

Kompaktní terminál DS 500 disponuje 5,7" barevným displejem, který umožňuje snadnou a přehlednou obsluhu stroje. K ovládání slouží buď dvanáct funkčních tlačítek, dotyková obrazovka nebo kolečko na zadní straně přístroje.

Terminál CCI 800 kompatibilní s ISOBUS a 8" dotykovým displejem slouží k ovládání stroje a zároveň jako obrazovka kamery, která například sleduje akumulační vůz na balíky. Jako multifunkční zařízení ušetří náklady a umožňuje optimální výhled. Na displeji s intenzívními barvami a vysokým rozlišením je možné zobrazit funkce i v oknech miniaplikací.

ISOBUS terminál CCI 1200 s 12palcovým dotykovým displejem umožňuje zobrazení dvou univerzálních terminálů (UT) na jedné obrazovce. Na jediném terminálu tak můžete současně ovládat např. BiG Pack společně s akumulačním vozíkem a sledovat i záběr z kamery. Stačí vám k tomu jen jediný displej. Ušetříte náklady a budete mít lepší výhled z kabiny. Na displeji s intenzívními barvami a vysokým rozlišením je možné zobrazit funkce i v oknech miniaplikací.

Všechny stroje KRONE kompatibilní s ISOBUS je možné provozovat přímo přes ISOBUS terminál traktoru. Stroj se připojí pouze jedním ISOBUS kabelem, a v kabině tahače se na monitoru zobrazí obvyklé uživatelské rozhraní. V závislosti na výbavě tahače mohou práci obsluhy usnadnit i další ovládací jednotky, jako jsou například joystick CCI A3.

Pomocí CAN-BUS tlačítek je možné přímo na stroji ovládat pohyb řezacího ústrojí, sklápění zásobníků motouzu, skluz i vyhazovače balíků a osvětlení LED pro práci, servis a údržbu. Díky LED osvětlení tlačítek máte vizuální kontrolu, zda byly aktivovány ty správné funkce.

• Světelné LED lišty pro uzlovač, jehly a zásobu motouzů Sériově u BiG Pack HDP II
• LED osvětlení pro údržbu za skříněmi na motouz, na servisní plošině a nad sběračem Sériově u BiG Pack HDP II
• Pracovní LED světlomety dozadu a doa strany Sériově u BiG Pack HDP II

V noci jako ve dne! Všechny balíčky LED osvětlení, které jsou k dostání u ostatních modelů BiG Pack volitelně, patří u BiG Pack HDP II k základní výbavě. Tak jste i při pozdější práci nejlépe vybaveni.

• Nádrž o objemu 400 litrů je montována nad lisovací kanál dozadu za portál
• Univerzální jednotka s čerpadlem je upevněna na dobře přístupném místě portálu kanálu v hermeticky uzavřené skříni
• Aplikace různých dávek přímo do sběrače pro co nejlepší rozptýlení
• Různé provozní režimy pro co nejpřesnější dávkování a krmivo té nejvyšší kvality
• Dávkování podle hmotnosti balíků závislé na výnosu pro nejvyšší přesnost a optimální využití prostředků
• Jednoduchá údržba a manipulace pro rychlý servisní zásah

Ať se jedná o silážování nebo konzervaci, s volitelným, plně integrovaným dávkovacím zařízením je BiG Pack HDP II 1290 (VC) ještě mnohem univerzálnější. Díky dávkování závislému na výnosu podle hmotnosti balíku lze přesně nastavit aplikované množství. Pokud není dosaženo optimální vlhkosti sklizně nebo je třeba cíleně optimalizovat proces silážování balíků, nabízí toto zařízení vhodné řešení.

V nádrži umístěné nad lisovacím kanálem a vyvinuté speciálně pro BiG Pack máte k dispozici až 400 litrů silážovacího, nebo konzervačního přípravku. Vždy aktuální informaci o aktuálním množství přípravku v nádrži vám zprostředkovává elektrický snímač. Nádrž můžete plnit buď velkým plnicím otvorem se sítkem, nebo prostřednictvím plnícího vedení v zadní části stroje.

Jednotka čerpadla spolu s filtry a ventily jsou uloženy v prachotěsné schránce na portále. Při zazimování stroje a pro ochranu součástí před mrazem lze celou schránku velmi jednoduše, s minimem námahy, sejmout a uskladnit bez použití nářadí. Na praktické vychytávky, jako je například připojení k rozvodu stlačeného vzduchu pro profouknutí a vyčištění hadic, bylo myšleno také. Stejně tak, jako na odkalování skříně s čerpadlem. Při údržbě si můžete čerpadlo libovolně zapínat a vypínat stiskem tlačítka.

Použitý tekutý prostředek je dvěma plochými tryskami na každé hadici vedení je ve sběrači vstřikován přímo do proudu píce. Lze kombinovat trysky různých velikostí, takže rozsah aplikovaného množství za jednotku času je velmi široký. Pro jednodušší údržbu lze držák s trysklami jednoduše, bez použití nářadí vyklopit.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Dávkovací zařízení, s ovládáním plně integrovaným do uživatelského rozhraní terminálů BiG Pack, lze použít v několika pracovních módech. V možnostech výběru naleznete jak pevnou dávku (l/min), dávku regulovanou podle množství protékajícího materiálu (k tomu je nutná váha integrovaná do skluzu balíků), dávku řízenou ve třech stupních podle procenta vlhkosti materiálu (k tomu je třeba příslušenství pro měření vlhkosti), nebo procentuální průtokové množství – veškeré hodnoty lze jednoduše a pohodlně nastavit v podmenu programu.

Doplňkové zařízení na měření vlhkosti dodávané jako volitelná výbava vám vždy poskytne aktuální informace o stavu sklizňového produktu. Zjištěné údaje se zobrazují na monitoru v kabině traktoru. Při překročení přednastavené prahové hodnoty budete automaticky upozorněni.

Chcete být stále informování o tom, zda jsou dodrženy požadavky vašeho zákazníka na hmotnost balíků? Pak je pro Vás váha na balíky integrovaná do válečkového skluzu to správné příslušenství. Přímo na terminálu získáte informace nejen o hmotnosti jednotlivých balíků, ale také o celkové hmotnosti všech slisovaných balíků.

Nová digitální kamera díky nejmodernější obrazové technologii zajišťuje ostré snímky – i za obtížných světelných podmínek. Díky širokému úhlu 120° a robustní konstrukci výrazně rozšiřuje zorné pole stroje BiG Pack, zlepšuje dohled nad pracovními procesy a zvyšuje bezpečnost při manévrování. Lze ideálně kombinovat s terminály CCI nebo s monitorem 7" – pro perfektní kontrolu v každé situaci.

Die Telemetrieeinheit ­­­KRONE SmartConnect ist die technische Basis für die gesamte Welt des Datenmanagements der ­­­KRONE Maschinen. Egal ob Sie den Datenaustausch mit dem Agrirouter, die Funktionen des ­­­KRONE Smart Telematics oder einfach nur Software Lizenzen über E-Solutions bevorzugen – ­­­KRONE SmartConnect bildet die geeignete Basis und nutzt dank der Multinetz-SIM-Karte automatisch das beste Netz am derzeitigen Standort. Die KSC gehört bereits zum Serienumfang der BiG Pack.

Se Smart telematikou od KRONE máte data vašeho stroje stále pod kontrolou. Dispečer má v každém okamžiku přehled o aktuálním postupu prací, aniž by musel telefonovat řidiči. Velmi přehledné mapy rozmístění balíků spolu s detailními informacemi o parametrech každého z nich dokumentují bezvadným způsobem výsledek práce dostupný na několik kliknutí myší. Celý přehled lze jednoduše převést i do pdf zprávy.

Aplikace KRONE SmartBale umožňuje zobrazit polohu uložení všech slisovaných hranolovitých a kulatých balíků v jedné mapě. Podle vybavení stroje připojuje aplikace SmartBale ke každé poloze balíku doplňkové údaje. Například vlhkost, hmotnost, rozměr, informace o tom, zda byla hmota řezána, ... . Vlhké balíky jsou na mapě vyznačeny barevně, aby byly snadno rozpoznatelné a mohly se naložit odděleně.

• Šetří čas a náklady při svozu velkých balíků
• Optimální vlastnosti na silnici při jízdě ve vleku díky teleskopické oji
• Různé režimy odkládání balíků podle následujících operací
• Integrovaná váha v základní výbavě
• Efektivní a šetrný k půdě

Při lisování akumuluje KRONE BaleCollect až tři hranaté balíky o šířce 120 cm nebo volitelně až pět balíků o šířce 80 cm. Díky různým režimům ukládání je balíky na poli možné rozmístit v optimálních rozestupech a připravit je pro další pracovní operaci. Podstatně se tak zkrátí časy nakládky při následném svozu slámy po lisování, sníží se počet přejezdů a tím dochází k menšímu zhutnění půdy.

Ložná plocha akumulačního vozíku BaleCollect pojme až tři balíky při šířce kanálu 120 cm nebo až pět balíků při šířce kanálu 80 cm. Jakmile balíky opustí lisovací kanál, posune je příčné hradítko doprava nebo doleva, aby se uvolnila cesta na stůl dalšímu balíku. Při dosažení počtu balíku ležících na stole nastaveného v režimu vykládky, jsou balíky automaticky sesunuty z plošiny shazovačem.

Následující procesy sklizně vyžadují různé varianty skládání balíků do skupin. U BaleCollect si můžete vybrat z pěti různých režimů skládání. Mají-li všechny balíky ležet na souvrati nebo v její blízkosti, uplatní se režim „3 balíky“ resp.„3 + 1 balík“. Mají-li se naopak balíky senáže následně balit do fólie, bude se hodit režim „2 balíky (společně)“ nebo „2 balíky (každý zvlášť)“. Podle toho, jestli se pak balíky budou balit do fólie po dvojicích, nebo jestli balička bude nabírat a balit každý balík zvlášť. Balíky je samozřejmě také možné z vozíku kdykoli sesunout manuálně, stisknutím tlačítka. Řízení pomocí GPS nyní umožňuje skládání balíků až do pěti linií A-B. Skládání balíků je tak ještě rovnoměrnější a komfortnější.

• Hydraulické odklopení bočních krytů pro pohodlné doplňování zásoby motouzu a optimální přístup při provádění údržby a oprav
• Díky centrálnímu mazání jsou intervaly údržby delší a časová náročnost menší
• Přídavná nádržka na vodu včetně zásobníku mýdla k mytí rukou přímo na místě

Pravidelná údržba zvyšuje spolehlivost a prodlužuje životnost vašeho lisu BiG Pack. K tomuto účelu vyvinula firma KRONE inovativní koncepci sklápění krytů, takže při údržbě a opravách, nebo doplňování zásoby motouzu lze boční kryty spouštět dolů. Při spouštění zásobníků motouzu se automaticky zapne také LED osvětlení celého pracovního prostoru, takže i za tmy budete mít přehled jako ve dne.

Kolem uzlovací jednotky stroje BiG Pack HDP II 1290 VC zajišťuje velkoryse dimenzovaná plošina pro údržbu s protiskluzovým povrchem nejlepší přístup ke všem relevantním komponentům. Sklopná zábradlí a integrovaný žebřík umožňují pohodlnou a bezpečnou práci – i při delších údržbových zásazích. Plošina je bez svařování integrována do konstrukce stroje a nabízí dostatek prostoru pro rychlé a ergonomické provádění servisních prací na systému rozvodu motoutů nebo na uzlovací jednotce. Pro větší bezpečnost jsou všechny schody vybaveny stabilním protiskluzovým plechem.

Zásobníky na motouz, integrované v bočních krytech, je možné při zakládání rolí motouzu hydraulicky sklopit dolů. Při dosažení optimální výšky pak lze kryty zásobníků snadno a bez nářadí otevřít. V této poloze jsou role motouzu optimálně přístupné a dají se bez námahy vyměnit.

Delší intervaly údržby a menší časová náročnost – to je BiG Pack HDP II 1290 VC. Sériové centrální mazání s velkým 8kg zásobníkem výrazně snižuje nároky na údržbu. Kromě toho spolehlivě informuje řidiče o příliš nízké hladině náplně.

Přídavná nádrž na vodu se zásobníkem mýdla umístěná na zadní části stroje nabízí řidiči možnost komfortní hygieny po případném zásahu na stroji, než se vrátí zpět do kabiny.

Pro maximální praktičnost je model BiG Pack HDP II 1290 VC standardně vybaven integrovanou zásuvnou schránkou pod lisovacím kanálem. Ta nabízí prostor pro sadu nářadí, ve které jsou důležité pomůcky bezpečně uloženy a kdykoli po ruce. Chráněná poloha pod kanálem zajišťuje řádné skladování chráněné před nečistotami – ideální pro náročné použití v terénu.

Nový režim údržby usnadňuje práci na stroji. Zařízením pro hydraulickou podporu při rozběhu lze v servisním režimu celý stroj postupně podle potřeby protáčet stisknutím tlačítka. Díky integrované samokontrole se automaticky zjišťuje správné nastavení pístu, předlisovací komory a uzlovače. To šetří čas, zvyšuje bezpečnost práce a minimalizuje riziko nesprávného nastavení.
