BiG Pack – La quinta generación

• Mecanismo de corte: Máxima variabilidad gracias a VariCut – diferentes bancos de cuchillas disponibles con 26 o 51 cuchillas para todos los modelos
• Acarreador / sistema de llenado variable: Aún mejor, ¡probado! - Descubra más detalles sobre las mejoras en el sistema de llenado variable (VFS)
• Cámara de empacado: Todos los modelos tienen una cámara de empacado considerablemente más larga que la de la 1290 HDP. El resultado es una mejor forma de pacas y mayores pesos de las pacas
• Anudador en V de ­KRONE: Nuevo anudador en V de ­KRONE con la fiabilidad habitual del sistema de doble anudador Deering, en el que no se generan recortes de hilo.
• Contes de hiloenedor: Nuevo diseño con máxima flexibilidad – Obtenga más información sobre el nuevo concepto de contenedor de hilo
• Sistema de dosificación: Para la BiG Pack de la 5ª generación, ­KRONE ofrece un sistema de dosificación totalmente integrado para medios de ensilado y conservación.
• ­KRONE PowerClean: Los anudadores se limpian continuamente mediante un soplador de limpieza hidráulico completamente nuevo. Lo más destacado: la corriente de aire se desvía hacia abajo detrás de los contenedores de hilo, limpiando de manera eficiente grandes partes de la máquina

Con la nueva serie de macroempacadoras BiG Pack, los ingenieros de ­KRONE vuelven a demostrar una vez más que incluso después de más de 25 años de producción de empacadoras gigantes, la capacidad innovadora no disminuye en absoluto.
En un trabajo de desarrollo de varios años, se creó una generación BiG Pack totalmente nueva que, además de muchas tecnologías conocidas, ofrece sobre todo un aumento significativo del confort. Prácticamente todos los conjuntos se han optimizado y adaptado a sus deseos. En las siguientes páginas, descubrirá cómo exactamente.

La nueva generación de BiG Pack HDP II 1290 Mayor rendimiento, mayor densidad de empacado, más confort: la BiG Pack HDP II 1290 (VC) marca un nuevo estándar y sigue fielmente el principio de éxito de su predecesora.

Anudador en V Máxima seguridad de uso gracias a la tecnología de doble anudador sin molestos recortes de hilo. El anudador en V de KRONE convence.

Altas prestaciones Altas prestaciones gracias a un mayor confort de manejo y un rendimiento aumentado: eso es lo que representa la nueva generación de BiG Pack, que complementará la generación HighSpeed en el futuro.

2017: Con el agrupador de pacas BaleCollect, ­KRONE optimiza la recuperación de paja de manera sostenible. BaleCollect recoge hasta tres pacas en el campo. El BaleCollect sigue a la empacadora de forma segura y fiel a la rodada gracias al brazo telescópico.

2016: Con el mecanismo de corte VariCut (VC) de 51 cuchillas, ­KRONE completa su gama para la producción de paja corta.

2013: La BiG Pack HDP II establece nuevos récords. ­KRONE ha desarrollado una macroempacadora completamente nueva que aumenta significativamente el rendimiento y la densidad de prensado.

2011: La generación «HighSpeed» hace avanzar al mercado de las macroempacadoras: hasta un 20% más de rendimiento con la misma densidad que el modelo predecesor.

2006: PreChop – El pre-picador integrado mejora la recogida de paja y amplía las posibilidades de uso de pacas cuadradas.

2005: Se presenta la BiG Pack 1290 HDP, que ha influido significativamente en el comercio mundial de paja desde ese momento.

2003:­ KRONE presenta el sistema MultiBale – la primera empacadora del mercado que puede atar tanto pacas grandes como hasta nueve pacas pequeñas en una paca grande.

1999: VFS – Se lanza el sistema de llenado variable de ­KRONE. El atador doble está disponible para muchos modelos BiG Pack.

1993: Nace la BiG Pack – Se construye la primera macroempacadora de ­KRONE ...

• Trabajo limpio: Más rendimiento gracias al cilindro de alimentación activo
• Oprimidor de rodillos de grandes dimensiones para un rendimiento óptimo
• Mayor suavidad de funcionamiento gracias al diseño sin excéntrica
• Menor desgaste gracias a un 68 % menos de piezas móviles
• Libre de mantenimiento y duradero

"Active Pick-up" de KRONE: el pick-up sin excéntrica mil veces acreditado EasyFlow, complementado por un rodillo de alimentación activo. Esta unidad, perfectamente adaptada, no solo ofrece una capacidad de recogida única con un desgaste mínimo, sino también un flujo recolector encomiable en la máquina, independientemente de si está equipada o no con mecanismo de corte. Permite desplazarse más rápido y consigue más capacidad de transporte.

Las ruedas direccionales oscilantes neumáticas pueden regularse en altura sin herramientas y siguen todas las curvas. Gracias al buen comportamiento de arrastre, la capa de hierba también se protege en los desplazamientos en curva.

El oprimidor de rodillos de grandes dimensiones garantiza un flujo recolector continuo. Su altura se puede ajustar convenientemente de forma central mediante una manivela. Su carga de trabajo se reduce continuamente mediante muelles.

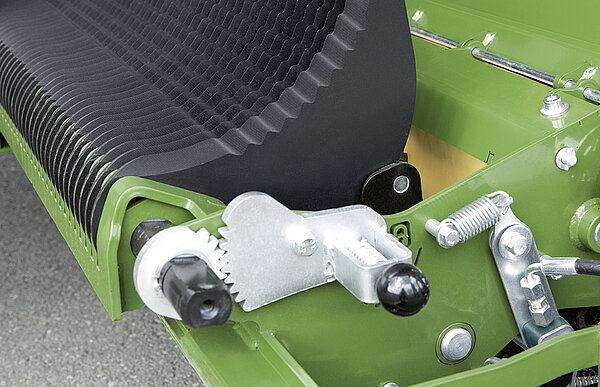

El pick-up se puede ajustar a través de los limitadores de profundidad, especialmente en caso de rastrojos altos: las ruedas direccionales se descargan y solo levantan el pick-up cuando hay muchos desniveles.

Con un ancho de trabajo de 2,35 m (DIN 11220), cinco filas de dientes y una distancia entre dientes de 55 mm, el pick-up EasyFlow sin excéntrica trabaja de forma absolutamente limpia. En combinación con los sinfines de alimentación laterales, el rodillo de alimentación accionado activamente demuestra sus fortalezas sobre todo en materiales secos y quebradizos, y aumenta considerablemente el rendimiento.

El pick-up EasyFlow sin excéntrica tiene una estructura sencilla y posee menos piezas móviles. Esto garantiza un funcionamiento muy silencioso y menos desgaste, lo que a su vez redunda en menores costes de mantenimiento y servicio.

• „ Hasta 51 cuchillas para producir paja corta de máxima calidad
• „ Conexión variable del grupo de cuchillas para una longitud de corte flexible
• „ Fuerte gracias a la transmisión por correas y rotor de cuatro estrellas
• „ Opcionalmente con dispositivo de rotación inversa para solucionar rápidamente los bloqueos
• „ Disponible como variante de 26 o 51 cuchillas: el mecanismo de corte correcto para cualquier uso

Con VariCut 26 o VariCut 51, ­KRONE ofrece para sus macroempacadoras un mecanismo de corte sumamente flexible y cómodo que satisface todas las necesidades. Si prefiere longitudes de corte de un mínimo de 44 mm, la versión de 26 cuchillas es su elección. Si quiere tener la mitad de la longitud, le recomendamos la versión de 51 cuchillas.

• Hasta 51 cuchillas para producir paja corta de máxima calidad
• Conexión variable del grupo de cuchillas para una longitud de corte flexible
• Fuerte gracias a la transmisión por correas y rotor de cuatro estrellas
• Opcionalmente con dispositivo de rotación inversa para solucionar rápidamente los bloqueos
• Disponible como variante de 26 o 51 cuchillas – El mecanismo de corte correcto para cualquier uso

Con VariCut 26 o VariCut 51, KRONE ofrece para sus macroempacadoras un mecanismo de corte sumamente flexible y cómodo que satisface todas las necesidades. Si prefiere longitudes de corte de un mínimo de 44 mm, la versión de 26 cuchillas es su elección. Si quiere tener la mitad de la longitud, le recomendamos la versión de 51 cuchillas.

Para los trabajos de mantenimiento, el banco de cuchillas de una sola pieza se puede extraer lateralmente de la máquina en pocos pasos, sin necesidad de herramientas, y con la ayuda de un bastidor de transporte opcional para un carro elevador de palés. Si durante la cosecha el mecanismo de corte no se necesita, por ejemplo, al empacar heno, la empacadora también se puede desplazar sin banco de cuchillas.

Con el dispositivo de rotación inversa disponible opcionalmente también se pueden solucionar bloqueos más graves de material vegetal. Para ello, el mecanismo de corte se puede invertir desde la cabina con el fin de retirar fácilmente los cuerpos extraños que provocan el bloqueo.

Con un solo movimiento se puede abrir una tapa de limpieza por encima de las cuchillas para eliminar los residuos acumulados. Además, en el VariCut 51 un sistema integrado de limpieza con aire comprimido mantiene limpia la zona de las cuchillas y el seguro de cuchillas individuales.

Las cuchillas pueden preseleccionarse en grupos de 51, 26, 25, 12 y 5 cuchillas en el VariCut 51 así como de 26, 14, 12, 6 y 6 cuchillas en el VariCut 26. El grupo preseleccionado se conecta hidráulicamente desde la cabina. Todas las levas de conmutación están montadas en el árbol y pueden combinarse en grupos individuales.

Con la conexión hidráulica de las cuchillas, el banco de cuchillas se fija en el bastidor. Con ello, los rodillos de desplazamiento del banco de cuchillas se descargan y las vibraciones generadas en el corte se absorben de forma segura. Esto garantiza una suavidad de marcha permanente en la inserción y extracción del banco.

Una correa de transmisión lateral propulsa el pick-up y el rotor. Gracias a la supervisión permanente del deslizamiento, la transmisión por correas se detiene automáticamente en caso de sobrecarga y el pick-up y el mecanismo de corte se desconectan. El giro hacia dentro y hacia fuera de las cuchillas para un rearranque suave puede realizarse de forma automática o manual.

• Longitudes cortas de picado, longitud nominal de hasta 21 mm
• Longitud de picado ajustable, dos contracuchillas activables
• Con efecto de desfibrilado para una mayor absorción de líquidos
• Con caja de cambios y ajuste hidráulico de altura

Como pre-picador integrado para macroempacadoras ­KRONE de las nuevas series BiG Pack 1270 (VC), 1290 (VC) y 1290 HDP (VC), el PreChop con 96 cuchillas giratorias y dos filas de 47 contracuchillas cada una alcanza una longitud de picado teórica de 21 mm. PreChop no solo corta, sino que también desfibra visiblemente los tallos de paja.

Junto con el PreChop, el rodillo de alimentación del pickup activo puede bloquearse y desconectarse en caso necesario. El oprimidor de rodillos se puede plegar hacia fuera según corresponda. Una gran altura de elevación del PreChop permite utilizar la empacadora sin desmontar el pre-picador.

Especialmente en ambientes con mucha carga de polvo, es esencial una limpieza a fondo del atador. El PowerClean de KRONE, totalmente rediseñado, protege de manera fiable contra los residuos acumulados no solo los atadores sino también grandes áreas de la empacadora.

Si no se necesita el PreChop durante un período de tiempo prolongado, se puede retirar fácilmente el pre-picador enganchado con pernos de inserción. Una vez soltados los pernos de inserción y el árbol de transmisión, el picador se extiende lateralmente mediante rodillos de transporte.

El rotor de cuchillas tiene un gran diámetro de 525 mm y está dotado de 96 cuchillas de picado oscilantes dispuestas en bloque. Con un giro a 3.000 rpm, introduce la materia vegetal en el pick-up de la BIG Pack a través de dos barras de contracuchillas equipadas con 47 cuchillas rígidas cada una Un generador de turbulencia situado entre las contracuchillas garantiza un picado de máxima calidad. La intensidad de las dos contracuchillas puede ajustarse en una de cinco posiciones sin necesidad de utilizar herramientas. Todas las cuchillas son reversibles, de forma que ofrecen una larga vida útil.

La paja finamente picada y con bajo contenido de polvo se utiliza, por ejemplo, como lecho en gallineros, cubículos de vacas lecheras, establos de cerdas y de engorde. También se utiliza como alimento en raciones con bajo contenido de fibras crudas, como cobertura de suelo en el cultivo de fresas o como suelo nutritivo para el cultivo de setas. La paja procesada se vuelve más absorbente, es más fácil de distribuir en el establo, los canales de purín permanecen libres y el estiércol se mineraliza con mayor rapidez.

• Compresión uniforme gracias a una secuencia de alimentación en varias fases
• „Precompresión en el canal de alimentación para un llenado completo de la cámara de empacado.
• „Pacas de forma estable también desde hileras pequeñas
• „Pacas uniformemente compactadas para mayores pesos de pacas
• „Embrague automático contra sobrecargas para funcionar a pleno rendimiento

El principio del sistema VF: el acarreador y el dispositivo alimentador transportan primero el material vegetal a la cámara de precompactación, donde se acumula y precompacta. Solo cuando la cámara de alimentación está completamente llena, el acarreador alimentador introduce el material vegetal en la cámara de prensado. Esto garantiza pacas duras como piedras, incluso con números reducidos de hileras y bajas velocidades de marcha.

Solo cuando la cámara de alimentación está llena, el retenedor gira automáticamente hacia atrás. Libera la transición a la cámara de empacado y, al mismo tiempo, activa un acoplamiento.

Mientras la pista de rodamientos del rastrillo alimentador no gire, el acarreador y el rastrillo alimentador transportan el material a prensar de forma permanente a la cámara de alimentación y lo precompactan. El retenedor retiene el material vegetal debajo de la cámara de empacado.

En función del modelo, el sistema VF funciona con tres o cuatro rastrillos acarreadores, un rastrillo alimentador y un retenedor. Los acarreadores son controlados por una pista de rodamientos común. El rastrillo alimentador por una segunda pista de rodamientos giratoria.

El acoplamiento gira la excéntrica completa del rastrillo alimentador, que transporta ahora el material vegetal a la cámara. A continuación, el retenedor y el rastrillo alimentador vuelven a girar automáticamente a su posición inicial.

Con el sistema de llenado variable, KRONE ofrece una vez más una solución que inspira a los profesionales. Un buen ejemplo de la fuerza innovadora que distingue a KRONE. El sistema VF combina las ventajas de los sistemas de transporte continuo con las ventajas de los sistemas dependientes de la cantidad, abriendo nuevas posibilidades para KRONE en la construcción de macroempacadoras. Gracias al sistema VF, usted trabajará siempre de manera eficiente y no dependerá de la forma de la hilera ni del volumen de la hilera.

La empacadora con dos velocidades: Con una BiG Pack de KRONE, usted está preparado para todas las condiciones de aplicación. Si necesita plena potencia en grandes hileras, su BiG Pack funciona con 1.000 revoluciones de la toma de fuerza y 45 carreras de émbolo. En condiciones de uso sencillas, puede reducir la velocidad de la toma de fuerza a 800 revoluciones y prensar pacas duras con 36 pistonadas para ahorrar combustible.

• Gran masa de inercia y elevado número de revoluciones para un funcionamiento silencioso
• Flujo de fuerza directo a través de árboles de transmisión y acoplamientos de sobrecarga
• Sin tornillos cizalladores en la cadena cinemática para el máximo confort de manejo
• Arranque sencillo de la máquina gracias a la ayuda de arranque hidráulica disponible opcionalmente para cualquier BiG Pack

­KRONE siempre ha apostado por volantes de grandes dimensiones, ya que es la única manera de reducir los picos de carga en la cadena cinemática y aumentar la eficiencia económica de la macroempacadora. Los accionamientos a través de engranajes y árboles de transmisión en lugar de cadenas también garantizan que la máquina sea impulsada con la máxima eficiencia. En una BiG Pack de KRONE no encontrará una protección incómoda de la cadena cinemática mediante con tornillos de cizallamiento. Aquí todo se asegura mediante acoplamientos de sobrecarga para un confort máximo.

Además de la transmisión por correa del mecanismo de corte VariCut y el control de la cámara de empacado, el sistema hidráulico de la unidad de limpieza de máquina Power- Clean de KRONE es un sistema integrado y cerrado que no requiere aceite del sistema hidráulico del tractor.

En las macroempacadoras KRONE, la transmisión de fuerza al acarreador y atador se realiza mediante árboles de transmisión y engranajes robustos y de bajo mantenimiento, así como mediante acoplamientos de sobrecarga. Con esta técnica de accionamiento, usted adquiere confort y fiabilidad.

Durante la puesta en marcha de la BiG Pack, la protección del árbol de transmisión se realiza mediante un acoplamiento a fricción. En caso de sobrecarga en el lado de la máquina, un embrague de chaveta automático protege de forma fiable la empacadora contra la energía acumulada en el volante. Ambos acoplamientos están montados delante del volante para un facilitar los trabajos de mantenimiento y reparación.

Los grandes volantes de inercia evitan el balanceo y garantizan una marcha suave de las máquinas. Con una BiG Pack de KRONE se reducen los picos de carga, la máquina funciona de manera uniforme y requiere mucha menos potencia. Esto no solo significa tranquilidad, sino también ahorro de combustible y un mínimo desgaste.

Para un arranque suave de la máquina, todas las empacadoras BiG Pack pueden equiparse con un sistema hidráulico de ayuda al arranque compuesto por un motor hidráulico El volante se acelera mediante motor hidráulico doble antes del accionamiento de la toma de fuerza.

• Cámara de empacado extendida para una forma y densidad de pacas óptima, especialmente en material seco
• Cilindros hidráulicos de grandes dimensiones en presión directa para máximas densidades de pacas
• Sensor electrónico de volante en estrella para una longitud de pacas siempre constante
• Regulación electrónica de la fuerza de empacado para densidades de pacas uniformes
• Expulsor de pacas separable para expulsar solo la paca trasera o para vaciar la cámara de empacado al completo



Con una cámara de empacado extendida en más de un 20 % y una tapa de empacado superior en todo el ancho de la cámara, la nueva BiG Pack crea las condiciones ideales para una forma y densidad de pacas aún mejor, especialmente en materiales vegetales muy secos y altas capacidades de transporte. El sistema hidráulico de a bordo con la regulación automática de la fuerza de empacado garantiza unas pacas siempre angulosas y uniformes incluso con niveles de humedad cambiantes y diferentes materiales de rastrojo.

El expulsor de pacas es divisible, lo que significa se que puede decidir si solo expulsar la última paca o vaciar la cámara completamente. Cuando se acciona el expulsor de pacas, la presión en la cámara de empacado se reduce automáticamente a un valor regulable. En función del material vegetal, la expulsión de pacas se simplifica gracias a una presión restante existente. En el modo automático, el expulsor de pacas realiza automáticamente varios ciclos.

Al comienzo del prensado siempre está preseleccionado el modo manual con 50 bares de presión de compresión. En este modo, primero se debe llenar la cámara de empacado con material vegetal antes de cambiar al modo automático. Como es lógico, el conductor también puede prensar con un valor fijo comprendido entre 0 y 180 bares, pero entonces se desactiva la regulación automática de la fuerza de prensado.

El conductor selecciona en el terminal de mando una densidad comprendida entre 0 % y 100 %. A continuación, la regulación de la fuerza de prensado ajusta automáticamente presión hidráulica en la cámara de empacado. Se consiguen unas pacas uniformes incluso en condiciones cambiantes.

En la BiG Pack, KRONE mide electrónicamente la longitud de pacas mediante volante en estrella. Este está dispuesto en el centro de la cámara de empacado y está protegido contra cuerpos extraños y suciedad mediante una cubierta lateral.

La BiG Pack tiene extremo de bastidor robusto con soporte de montaje. Esto facilita, por ejemplo, el montaje de agrupadores de pacas.

La cámara de empacado está ahora ampliada en un 20 % hasta 3,60 m. De serie, la BiG Pack 1290 HDP tiene placas de desgaste adicionales en la zona delantera. Esto permite conseguir pacas perfectamente formadas, densas, y con poco desgaste. Hasta seis cilindros de presión de grandes dimensiones accionan las cubiertas superiores y laterales. El yugo es extremadamente robusto y está diseñado para las máximas cargas permanentes.

• Alta seguridad de uso gracias a la tecnología de anudador doble
• ­KRONE PowerClean de serie: Con sobrepresión contra las impurezas
• Engrase centralizado de serie
• Gran duración de la vida útil

Para pacas densamente empacadas la tecnología de atador doble es indispensable. Durante el prensado, el hilo superior e inferior se introduce suelto y solo se introduce brevemente en el atador durante el atado. Una carga significativamente menor de la unidad de atado y del hilo para la máxima seguridad de uso y fiabilidad.

Además de los contenedores de hilo principales, KRONE es el único fabricante que ofrece opcionalmente dos contenedores de hilo adicionales en la parte trasera de la máquina. Se puede transportar un total de seis rollos de hilo de 15 kg y, con ello, alargar considerablemente la jornada laboral con unas 250 - 300 pacas más.

Se ha mejorado significativamente no solo el diseño, sino también la funcionalidad de los contenedores de hilo. El propio contenedor de hilo es parte de la cubierta lateral y está accesible sin herramientas a través de una tapa adicional. Esto mantiene a raya eficazmente al polvo y la suciedad. Pueden unirse lógicamente entre sí 15 rollos de hilo por lado. Además de los rollos convencionales de 11 kg, KRONE también ofrece ahora rollos de 15 kg que aumentan significativamente la autonomía.

Durante el proceso de empacado, se introduce un hilo superior y uno inferior en la paca, que se anudan entre sí al principio (nudo inicial 1) y al final (nudo de cierre 2) de la paca respectiva. El hilo inferior pasa a través de la aguja mediante un sistema de tensado; envuelve la parte inferior y los dos extremos de la paca. El hilo superior se alimenta directamente a la paca a través de un sistema de tensado y cierra la parte superior de la paca. Esto garantiza que la máquina pueda ser accionada con la máxima fuerza de empacado en todos los materiales vegetales.

• Evita eficazmente la acumulación de residuos antes de que se produzca
• Accionamiento hidráulico para un rendimiento de limpieza máximo
• Además de los anudadores, también limpia con fiabilidad los laterales de la máquina hasta el eje
• Máximo confort y seguridad

Con el sistema de limpieza ­KRONE Power-Clean, ­KRONE abre nuevos caminos. Gracias a una sobrepresión en la mesa de anudado se evita la contaminación antes de que se produzca. El aire desviado hacia abajo detrás de los contenedores de hilo limpia de manera fiable los laterales de la máquina hasta el eje. Con este sistema, puede mantener limpias y seguras grandes piezas de su empacadora en la carretera y en el campo.

En estado cerrado, la mesa de anudado al completo está cubierta por una elegante capota de plástico. Los atadores están perfectamente protegidos contra las influencias externas.

Dos grandes turbinas impulsan el aire desde atrás sobre la mesa de anudado. Gracias a la sobrepresión en la zona del atador, la suciedad acumulada no puede alcanzarla. El aire desviado limpia de manera fiable la zona detrás de los contenedores de hilo.

Mediante el sistema hidráulico de a bordo, la unidad se acciona con potencia en cuanto se conecta la toma de fuerza. La conocida araña de limpieza por aire comprimido ya no es necesaria, lo que reduce significativamente las exigencias al tractor.

Toda la unidad se puede abrir fácilmente y sin herramientas, lo cual ofrece un excelente acceso a los atadores. Cuando se abre, las ruedas de la turbina se detienen automáticamente.

• Hasta 9 pacas individuales en una paca grande
• Pacas pequeñas de 0,30 m a 1,35 m de largo
• Alta fuerza en el campo
• Manipulación sencilla gracias a pacas pequeñas en la granja

Con el sistema MultiBale opcional, la BiG Pack 1270 se convierte en un auténtico multitalento.
Con grandes pacas en el campo, se pueden despejar y recorrer también grandes superficies de manera eficiente. Las pacas pequeñas en la granja se pueden mover y dividir fácilmente, incluso si no se dispone de grandes equipos de carga. Con el sistema MultiBale, ­KRONE ofrece un sistema único que le diferenciará de sus competidores y le permitirá ampliar su círculo de clientes.

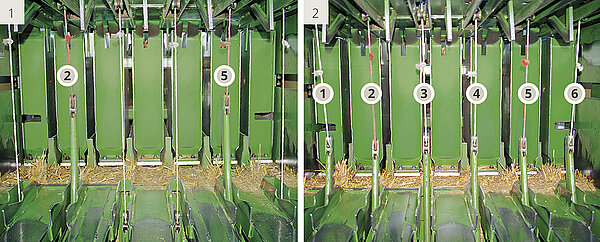

En el modo MultiBale, dos atadores atan las pacas pequeñas, los otros atadores atan la paca al completo. Esto lo hace posible un balancín de agujas dividido. Los dos balancines de agujas se acoplan o desacoplan por medio de un gatillo controlado. Dado que el atador doble solo puede trabajar con alimentación de hilo, los hilos pasan sin ser tocados por debajo los atadores. Las pacas pequeñas se atan con solo dos hilos (1). Al final del proceso de empacado, los dos balancines vuelven a acoplarse automáticamente, con lo que se alimenta nuevamente hilo a todos los atadores (2). A continuación, la paca grande se ata firmemente.

Durante el trabajo de campo, el conductor agrupa el número deseado de pacas a través del terminal de mando de la cabina del tractor. Además de la longitud total de la paca grande, se selecciona el número de porciones pequeñas. A continuación, las pacas individuales más pequeñas se unen mediante dos hilos, la paca completa mediante cuatro hilos. Naturalmente, también se puede trabajar de forma convencional. En este caso, la paca grande se ata con seis hilos.

Hasta nueve pacas individuales atadas en una paca grande: El galardonado procedimiento MultiBale simplifica la manipulación de las pacas en el campo y en la granja de manera duradera. Las pacas pequeñas tienen una longitud de 0,30 a 1,35 m y también se pueden mover fácilmente sin una costosa tecnología. Como es lógico, también se puede empacar pacas grandes convencionales con una longitud de hasta 2,70 m.

• Brazo reforzado con carga de apoyo admisible máxima de 3 t
• Nuevo eje tándem reforzado de BPW hasta 60 km/h máx.
• Neumáticos de 26,5" opcionales para máquinas con mecanismo de corte: Para más agilidad y una menor presión sobre el suelo, especialmente en condiciones difíciles
• Grupo de eje Boogie de BPW desarrollado especialmente para la BiG Pack con máximo confort de conducción mediante muelles parabólicos

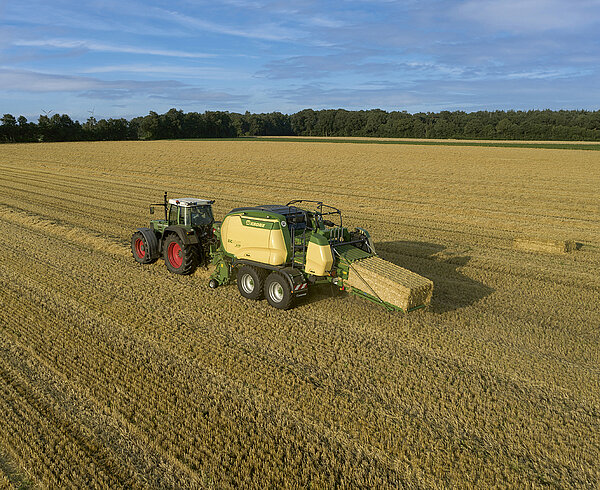

Sea en el campo o en la carretera: con la BiG Pack de KRONE siempre estará cómodo y seguro. A esto contribuye en particular el eje tándem, que puede ser rígido o guiado en arrastre y que permite velocidades máximas de hasta 60 km/h.

El mantenimiento del eje directriz está diseñado también con mucha más comodidad. Todos los puntos de lubricación están conectados a la lubricación central con un intervalo de lubricación < 50 h. Además de un menor tiempo necesario para el mantenimiento diario, el polvo y la suciedad en particular se mantienen continuamente alejados de los puntos de lubricación.

Todas las BiG Pack pueden equiparse opcionalmente con los neumáticos de dimensiones 500/60 R22,5 o 620/50 R22,5. Por supuesto, se utilizan neumáticos radiales de mayor calidad. El diámetro de los neumáticos es el mismo en ambas variantes, lo único que cambia es el ancho de los neumáticos. El ancho total de la máquina en ambas variantes es inferior a 3 metros.

Con el grupo de eje tándem boogie suspendido en resortes, la BiG Pack tiene mucha estabilidad incluso a 60 km/h y protege al conductor y a la máquina. Gracias a las ruedas traseras guiadas en arrastre, domina cualquier curva y conserva la valiosa capa de hierba. Para la marcha atrás o para mayores velocidades de avance, el eje directriz se endereza automáticamente y se bloquea hidráulicamente.

El acoplamiento y desacoplamiento de la máquina en el tractor pueden resultar mucho más fáciles, especialmente cuando se utiliza el enganche de bola 80, si se selecciona el pie de apoyo hidráulico opcional. Este es de doble efecto y se alimenta de aceite directamente del sistema hidráulico del tractor. Opcionalmente, también hay disponible un pie de apoyo mecánico.

Opcionalmente, todas las BiG Pack pueden equiparse con un enganche de bola 80. Para el enganche en el péndulo de tracción se puede elegir entre un enganche de articulación esférica o un ojo de enganche anular. Los acoplamientos están conectados de serie a la lubricación central.

Opcionalmente, todas las BiG Pack se pueden llevar en el enganche superior o inferior. Los brazos modulares para hasta tres toneladas de carga de apoyo lo hacen posible. Gracias al diseño compacto y al soporte de cojinetes del eje de transmisión, que se puede montar en varias posiciones, siempre se puede conseguir un funcionamiento óptimo del árbol de transmisión. Hay disponibles protecciones antichoque opcionales para proteger los neumáticos del tractor en desplazamientos por curvas cerradas. Para un uso en todo el mundo, hay disponibles diferentes sistemas de acoplamiento típicos de cada país.

• Pantallas táctiles a color con alta resolución y máximo confort
• Gracias al estándar ISOBUS, las unidades de mando de ­KRONE de las macroempacadoras BiG Pack pueden utilizarse para todas las máquinas compatibles con ISOBUS
• En combinación con un tractor compatible con ISOBUS, la BiG Pack de ­KRONE también se puede manejar mediante el terminal del tractor
• Paneles de teclas para el manejo sencilloen caso de limpieza y mantenimiento directamente en la máquina

Con el terminal DS 500 de KRONE se dispone ya de una cómoda pantalla táctil a color con la que pueden manejarse todas las funciones importantes de la máquina. Los terminales ISOBUS CCI 800 y CCI 1200, que pueden utilizarse al mismo tiempo para manejar la máquina y como pantalla de cámara, ofrecen el máximo confort.

Con pulsadores de BUS, el mecanismo de corte, el plegado de los contenedores de hilo, el tobogán y el expulsor de pacas, así como iluminación LED de trabajo y mantenimiento se pueden manejar directamente en la máquina. La iluminación LED de los pulsadores proporciona una retroalimentación visual sobre la correcta activación de las funciones individuales.

Todas las máquinas de KRONE compatibles con ISOBUS también pueden manejarse directamente desde el terminal compatible con ISOBUS del tractor. Solo hay que conectar un cable y la interfaz de usuario habitual ya se encontrará en el terminal del tractor de la cabina. En función del tractor, las unidades de mando adicionales como la palanca CCI A3 pueden simplificar aún más el manejo de la máquina.

El terminal CCI 1200 compatible con ISOBUS, con pantalla táctil de 12 pulgadas, permite mostrar siempre dos terminales universales (UT) en una pantalla. Por ejemplo, se puede manejar un agrupador de pacas BiG Pack plus y una imagen de cámara con un solo terminal y solo se necesita una pantalla. Esto ahorra dinero y permite una mejor vista panorámica en la cabina. En la pantalla de colores intensos y alta resolución pueden mostrarse funciones, también en el mini-visor.

El terminal CCI 800 compatible con ISOBUS, con pantalla táctil de 8", sirve para manejar la máquina y, al mismo tiempo, como imagen de cámara para, por ejemplo, tener a la vista un remolque de pacas. La multifuncionalidad ahorra costes y permite una vista panorámica óptima. En la pantalla de colores intensos y alta resolución pueden mostrarse funciones, también en el mini-visor.

El compacto terminal DS 500 tiene una pantalla a color de 5,7" y permite un manejo claro y sencillo de la máquina. Este se realiza a través de las doce teclas de función o por medio de la pantalla táctil y con el regulador giratorio en la parte posterior del equipo.

• Apertura y cierre hidráulico de las cubiertas laterales para un cómodo llenado de la reserva de hilo y una accesibilidad óptima para trabajos de mantenimiento y reparación
• Lubricación central para intervalos de mantenimiento más largos y un menor tiempo necesario
• Depósito auxiliar para agua, incluido dispensador de jabón para el lavado de manos directamente in situ

El mantenimiento regular en la máquina aumenta la fiabilidad y la vida útil de su BiG Pack. Para esta finalidad, KRONE ha desarrollado un concepto de plegado innovador que permite que las cubiertas laterales se plieguen hacia abajo y hacia arriba hidráulicamente para trabajos de mantenimiento y reparación así como para cargar la reserva de hilo. Cuando las contenedores de hilo se abren y cierran, las zonas de trabajo se iluminan automáticamente con focos LED, de modo que siempre se tiene una visión clara, tanto de noche como de día.

Un depósito de agua adicional montado en la parte trasera de la máquina, incluido un dispensador de jabón, garantiza que no haya que volver al tractor con las manos sucias incluso después de haber puesto brevemente las manos en la máquina.

La lubricación central con depósito de reserva de grandes dimensiones para la grasa permite unos intervalos de mantenimiento más largos y reduce el tiempo necesario para el mantenimiento. Como protección contra la radiación UV, esta se encuentra delante debajo de la cubierta lateral izquierda.

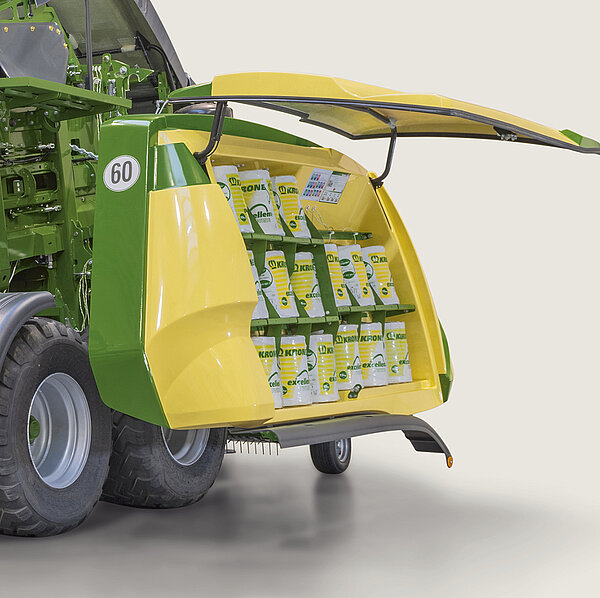

Los contenedores de hilo integrados en las cubiertas laterales se pueden abatir hidráulicamente para reponer las bobinas de hilo. Una vez alcanzada la altura óptima, las tapas del contenedor de hilo se abren de manera sencilla y sin herramientas. En esta posición, las bobinas de hilo están accesibles de forma óptima y pueden sustituirse sin esfuerzo.

Para los trabajos de mantenimiento y reparación, todas las partes de la máquina deben estar bien accesibles. Para este fin, las cubiertas laterales de la BiG Pack se pueden abrir según sea necesario mediante el terminal directamente desde la cabina del tractor o desde el panel de teclas de la parte trasera de la máquina, para poder trabajar cómodamente a la altura de los ojos y con suficiente espacio para la cabeza.

• Iluminación LED de serie para un mantenimiento sencillo de la máquina en la zona de los contenedores de hilo y los anudadores
• Iluminación LED adicional opcional para un confort de manejo máximo incluso en largas jornadas de trabajo
• Faros de trabajo LED opcionales para una visibilidad óptima en el campo
• Diferentes paquetes de luces disponibles para una adaptación individual

¡Convierta la noche en día! Para la BiG Pack, KRONE ofrece numerosos paquetes de luces para que pueda adaptar su empacadora a sus necesidades individuales. De serie, hay iluminación de mantenimiento LED en los contenedores de hilo, por encima de las agujas y en la cubierta del atador. Opcionalmente, hay luces de mantenimiento LED y faros de trabajo LED adicionales.

• Pionero en la tecnología de prensado "High Density"
• Máxima densidad de prensado y manejo óptimo
• Más eficiencia en la logística de la paja



Hoy en día, una de cada diez macroempacadoras vendidas en todo el mundo es una BiG Pack 1290 HDP de KRONE. Entrega pacas cuadradas densamente compactadas en el tamaño de paca 120 x 90 cm.

2003: KRONE stellt sich die Frage, wie sich der Strohhandel weiter optimieren lässt. Die Lösung für eine effizientere Strohlogistik sieht KRONE in einer deutlichen Dichtesteigerung der Ballen. Die Idee einer ‚High Density Press‘ (HDP) ist geboren.

La rentabilidad de la recuperación de forraje de tallo y la ganancia del comercio con paja dependen en gran medida de los gastos de recuperación, transporte y almacenamiento. Y es precisamente aquí donde entra en juego KRONE con el sistema HDP, ya que con con una densidad de prensado un 25 % superior, se reducen los costes resultantes. La comercialización profesional de la paja se hace más interesante. Una BiG Pack HDP es garantía de éxito. Competencia que vale la pena.

Con un rendimiento de paja de 4 t/ha y un peso de paca de 500 kg, se tienen por hectárea dos pacas menos que con una macroempacadora convencional de 400 kg/paca. A pesar del uso de hilos de mayor calidad (KRONE recomienda el KRONE excellent HDP Strong²), los costes de hilo se reducen significativamente gracias a una densidad de prensado hasta un 25% superior.

• Ahorre tiempo y dinero en la recogida de pacas grandes
• Comportamiento de arrastre óptimo gracias al brazo telescópico
• Diferentes modos de depósito para los siguientes trabajos
• Sistema de pesaje integrado de serie
• Eficiente y respetuoso con el suelo

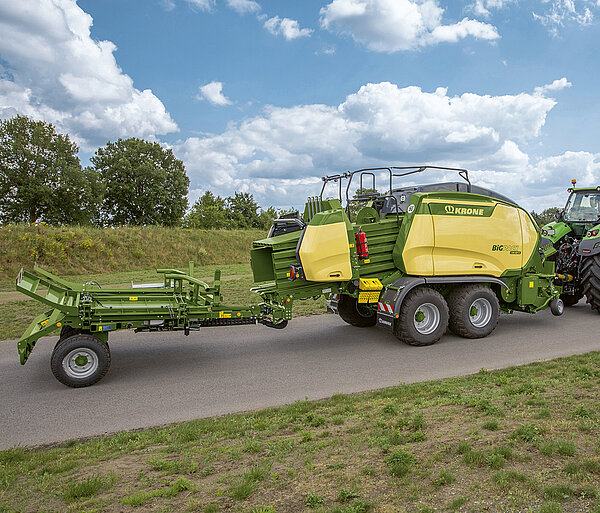

Durante el empacado, ­KRONE BaleCollect recoge hasta tres pacas cuadradas de 120 cm de ancho u opcionalmente hasta cinco pacas de 80 cm de ancho. Gracias a los modos de deposición, las pacas se pueden disponer de forma óptima para los siguientes procesos en el campo. Esto acorta considerablemente los tiempos de carga durante la recuperación de la paja después del empacado, reduce la distancia recorrida sobre el suelo y, por lo tanto, minimiza la compactación del suelo.

La cadena de recogida posterior a veces requiere variantes de deposición diferentes. En el BaleCollect se puede escoger entre cinco modos de deposición diferentes. Si todas las pacas se deben depositar en la cabecera o en las proximidades, se utilizan los modos «3 pacas» o «3+1 pacas». Si, por el contrario, se deben encintar pacas de ensilado, entonces los modos «2 pacas juntas» o «2 pacas separadas» son la primera elección. Dependiendo de si las pacas se encintan en un paquete doble o si la encintadora tiene que recoger las pacas de forma independiente. Como es lógico, las pacas también se pueden expulsar en todo momento manualmente pulsando una tecla. Mediante el control por GPS, ahora también es posible depositar en hasta cinco líneas A-B. Esto hace que el depósito de pacas sea aún más homogéneo y cómodo.

La plataforma del BaleCollect tiene una capacidad de hasta tres pacas con un ancho de cámara de 120 cm o hasta cinco pacas con un ancho de cámara de 80 cm. En cuanto las pacas salen de la cámara de empacado, son empujadas hacia la derecha o hacia la izquierda por la corredera transversal para despejar el camino para la siguiente paca. Cuando se ha alcanzado el modo de deposición ajustado, las pacas son empujadas automáticamente de la plataforma por el expulsor.

• Depósito con 400 litros de capacidad montado detrás del yugo por encima de la cámara de empacado.
• Unidad de bombeo para toda la máquina montada en una caja a prueba de polvo, fácilmente accesible en el yugo
• Adición de diferentes dosificaciones directamente mediante el pick-up para una distribución óptima
• Diversos modos de funcionamiento para una dosificación sumamente precisa y una calidad óptima del forraje
• Mantenimiento y manejo sencillísimos

Ya sea ensilado o conservación, con el sistema opcional de dosificación de aditivos para ensilado totalmente integrado, su BiG Pack de 5ª generación es aún más versátil. Si no se alcanza el contenido óptimo de humedad en el material vegetal, o si simplemente se desea mejorar significativamente el proceso de ensilado en la paca de ensilado, el sistema es ideal..

[Translate to ES:] Voll integriert in das BiG Pack Bedienterminal lässt sich die Dosieranlage in verschiedenen Modi betreiben. Egal ob feste Dosierrate (l/min), durchsatzabhängige Dosierrate (optionale Wiegeschurre wird benötigt), feuchtigkeitsabhängige Dosierrate in drei Stufen (optionale Feuchtemesseinrichtung wird benötigt) oder prozentuale Durchflussmenge – alle Werte lassen sich einfach und bequem im Untermenü einstellen.

[Translate to ES:] Das Siliermittel/Konservierungsmittel wird mittels zweier Flachstrahldüsen je Leitungsstrang direkt über der Pick-up in den Gutfluss gesprüht. Da hierbei verschiedene Düsengrößen kombiniert werden können, sind Dosierraten mit einer sehr großen Spannweite möglich. Zur einfachen Wartung lassen sich die Düsenhalter werkzeuglos aufklappen.

[Translate to ES:] Die Pumpeneinheit samt Filter und Ventilen wird staubsicher im Pumpenkasten auf dem Joch verbaut. Sie lässt sich mit wenigen Handgriffen werkzeuglos entfernen um sie z. B. im Winter frostsicher einzulagern. An nützliche Features wie z. B. einen Druckluftanschluss zum Entleeren der Leitungen wurde ebenso gedacht, wie an eine ordentliche Drainage des Pumpenkastens. Für Wartungsarbeiten kann die Pumpe durch einen Druckknopf geschaltet werden.

[Translate to ES:] Im extra für die BiG Pack entwickelten Tank nehmen Sie bis zu 400 Liter Silier- bzw. Konservierungsmittel hinten auf dem Presskanal mit. Mittels elektrischem Füllstandsensor wird Ihnen stets der Vorrat angezeigt. Eine Befüllung ist entweder durch die große Einfüllöffnung mit Sieb oder durch die Steigleitung seitlich am Maschinenheck möglich.

• Medición de humedad totalmente integrada en la cámara de empacado
• Dispositivo pesador totalmente integrado en el tobogán de pacas
• Sistema de cámaras para desplazamientos seguros marcha atrás
• Contenedores de hilo adicionales en la parte trasera de la máquina
• Unidad del aditivo de ensilado para optimizar la calidad del forraje

Con el equipamiento adicional opcional, puede mejorar y equipar sucesivamente su empacadora para hacer aún más cómodo su trabajo. Gracias a la medición de humedad y del peso en la rampa, siempre estará informado sobre los resultados de su trabajo. Gracias a los faros de trabajo LED y a la cámara de marcha atrás, siempre tendrá una visión general.

Con SmartBale de KRONE, todas las pacas cuadradas y redondas depositadas se muestran en un mapa de pacas. La aplicación SmartBale proporciona, dependiendo del equipamiento de la empacadora, información adicional como humedad, peso, dimensiones y si el material vegetal ha sido cortado. Las pacas húmedas se marcan con colores, de modo que se pueden reconocer fácilmente y almacenar por separado.

Con KRONE Smart Telematics siempre tendrá a la vista los datos de sus máquinas. Para los planificadores, el progreso del trabajo está siempre visible y actualizado sin necesidad de llamar al operador. Los claros mapas de pacas y la información detallada sobre cada paca documentan de la mejor forma posible el resultado del trabajo, que también puede convertirse en sencillos informes en pdf con unos pocos clics.

[Translate to ES:] Die Telemetrieeinheit ­KRONE SmartConnect ist die technische Basis für die gesamte Welt des Datenmanagements der ­KRONE Maschinen. Egal ob Sie den Datenaustausch mit dem Agrirouter, die Funktionen des ­KRONE Smart Telematics oder einfach nur Software Lizenzen über E-Solutions bevorzugen – ­KRONE SmartConnect bildet die geeignete Basis und nutzt dank der Multinetz-SIM-Karte automatisch das beste Netz am derzeitigen Standort. Die KSC gehört bereits zum Serienumfang der BiG Pack.

Con la limpieza de máquina parcial recién desarrollada, KRONE recorre un camino completamente nuevo. Mediante dos turbinas de accionamiento hidráulico, se genera una sobrepresión en la zona del atador y el material se mantiene alejado de forma fiable. El aire que fluye hacia fuera se conduce hacia abajo por detrás de los contenedores de hilo y limpia los laterales de la máquina hasta el eje.

Para todas las máquinas BiG Pack con mecanismo de corte XCut o VariCut y el pre-picador PreChop hay disponible opcionalmente un juego de cuchillas adicional.

Además de los contenedores de hilo principales, KRONE ofrece opcionalmente dos contenedores de hilo adicionales en la parte trasera de la máquina. Se puede transportar un total de seis rollos de hilo de 15 kg y, con ello, alargar considerablemente la jornada laboral.

Para poder acoplar y desacoplar las máquinas de forma aún más cómoda, KRONE ofrece un pie de apoyo extensible hidráulicamente para todas las BiG Pack. El pie de apoyo es de efecto doble y se puede controlar de forma cómoda directamente mediante el sistema hidráulico del tractor.

Para todas las macroempacadoras, KRONE ofrece una ayuda de arranque hidráulica. Dos motores de aceite ponen el volante al régimen de revoluciones antes de la conexión de la toma de fuerza del tractor. Por supuesto, esto también se hace cómodamente desde la cabina a través de la terminal.

Diferentes países – diferentes sistemas de acoplamiento: de serie, las BiG Packs tienen un brazo para el enganche superior o inferior. Opcionalmente, todas las BiG Pack pueden equiparse con un enganche de bola u ojo de enganche. Para el enganche en el péndulo de tracción se puede elegir entre un enganche de articulación esférica o un ojo de enganche anular.

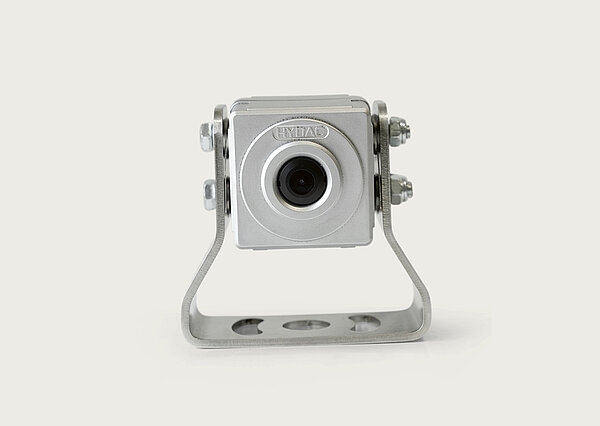

Las macroempacadoras ­KRONE pueden equiparse con una cámara de marcha atrás y un monitor a color. El monitor está concebido para el uso de una cámara adicional. Alternativamente, la cámara también se puede conectar al terminal CCI.

¿Desea saber siempre si se cumplen los requisitos de peso de sus clientes? Entonces, la rampa opcional con báscula integrada es ideal para usted. Directamente en el terminal, no solo se le informará del peso de cada paca individual, sino también del peso total de las pacas terminadas.

Con el medidor de humedad opcional, montado delante en la cámara de empacado, siempre estará informado sobre el estado actual del forraje empacado. Los datos pueden consultarse en el monitor de la cabina del tractor. Si se excede un valor umbral preestablecido, se le avisa automáticamente.
