BiG X 480 · 530 · 580 · 630

Picadora de 490 a 653 CV

BiG X 480 · 530 · 580 · 630

Picadora de forraje

BiG X 480, 530, 580 y 630: estas son las picadoras compactas de ­KRONE con una potencia de 490 a 653 CV. Satisfacen las más altas exigencias de calidad de picado, potencia, manejo y confort.

  • Potencias continuas de motor de 490 a 653 CV
  • 6 rodillos de alimentación para seguridad y calidad de picado
  • Tambores de picado MaxFlow con 20, 28 o 36 cuchillas, tambor de biogás con 40 cuchillas
  • ­KRONE VariQuick para una conversión rapidísima para trabajar con y sin acondicionador de grano
  • Acondicionador de rodillos OptiMaxx con 250 mm de diámetro y 570 mm de ancho para un acondicionado de grano intensivo
  • ­KRONE VariLOC para un corte largo y corte flexible
  • ­KRONE VariStream: flujo recolector continuo gracias a fondos suspendidos sobre resortes para tambor de picado y acelerador de lanzamiento
  • Montaje más sencillo de los cabezales de recolección gracias al alojamiento de arco circular
  • Gran maniobrabilidad gracias a la suspensión independiente de las ruedas y a los engranajes de ruedas
  • Opcionalmente con tracción a las 4 ruedas
  • Ideal en la carretera: ancho del vehículo de 3 m dependiendo de los neumáticos

El grupo de picado

Espesor de capa óptimo

Además del número de cuchillas, el grosor del material vegetal y, por tanto, el ancho del tambor de picado también son decisivos para una buena calidad de pi-cado. En consecuencia,  KRONE ofrece el tambor de picado adaptado de 630 mm de ancho para la BiG X 480, 530, 580 y 630, para garantizar la calidad de pi-cado adecuada y conocida de las grandes picadoras con tambores de 800 mm de ancho.

Productos funciones

BiG X 480 · 530 · 580 · 630
  • „Potencias continuas de motor de 490 a 653 CV
  • „6 rodillos de alimentación para seguridad y calidad de picado
  • „Tambores de picado MaxFlow con 20, 28 o 36 cuchillas, tambor de biogás con 40 cuchillas
  • „KRONE VariQuick para una conversión rapidísima para trabajar con y sin acondicionador de grano
  • „Acondicionador de rodillos OptiMaxx con 250 mm de diámetro y 570 mm de ancho para un acondicionado de grano intensivo
  • „KRONE VariLOC para un corte largo y corte flexible
  • „KRONE VariStream: flujo recolector continuo gracias a fondos suspendidos sobre resortes para tambor de picado y acelerador de lanzamiento
  • „Montaje más sencillo de los cabezales de recolección gracias al alojamiento de arco circular
  • „Gran maniobrabilidad gracias a la suspensión independiente de las ruedas y a los engranajes de ruedas
  • „Opcionalmente con tracción a las 4 ruedas
  • Ideal en la carretera: ancho del vehículo de 3 m dependiendo de los neumáticos
KRONE OptiMaize
  • „Técnica de picado de KRONE para maíz con calidad de forraje óptima
  • „OptiMaize S, M, L, XL con longitudes de corte variables de 4 a 30 mm
  • „Tambores de picado MaxFlow y de biogás de KRONE con distinto número de cuchillas para una longitud de picado adaptada a las respectivas condiciones de operación
  • „Acondicionador de grano de KRONE para un desfibrado y un acondicionado de grano óptimos
  • „KRONE VariLOC para un corte largo y corte flexible sin conversión

Con OptiMaize, KRONE convierte a su BiG X en una picadora absolutamente flexible para todas las longitudes de corte requeridas por una explotación forrajera. Los tambores MaxFlow y de biogás con diferentes números de cuchillas, en combinación con los acondicionadores KRONE adaptados a ellos, garantizan diferentes longitudes de picado en el rango de 4 a 30 mm. Con la ayuda del sistema VariLOC, la BiG X puede cubrir este amplio espectro reduciendo la frecuencia de corte sin necesidad de conversión o sustitución del tambor de corte.

«OptiMaizes» con la picadora BiG X de KRONE

«OptiMaizes» con la picadora BiG X de KRONE Cosechar forraje de alta calidad: esto es lo que se esconde detrás del concepto OptiMaize desarrollado por KRONE. Dependiendo de la composición de la ración alimenticia, los ganaderos necesitan maíz para ensilado con diferentes longitudes de corte. Por lo tanto, cuanto menor sea la estructura de la ración alimenticia, mayor debe ser la longitud de corte
del maíz para la alimentación de rumiantes. Las longitudes de corte cortas se utilizan principalmente para maíz como sustrato de fermentación en plantas de biogás, mientras que para el engorde de toros y la cría de ganado lechero se requieren longitudes de corte significativamente mayores, dependiendo de la necesidad de forraje estructural. Con ayuda de varios tambores de picado (véase la tabla) y acondicionadores, las picadoras BiG X pueden cosechar maíz de forma flexible con KRONE OptiMaize en una operación de corte corto y largo. El VariLOC de KRONE resulta ser la solución ideal para la cosecha de maíz energético finamente picado por la mañana y de maíz forrajero grueso para el ganado al mediodía, por ejemplo. Con esta caja de cambios integrada en el tambor de picado, la velocidad del tambor puede reducirse de 1250 a 800 rpm en pocos minutos. La frecuencia de corte reducida aumenta el rango de longitud de corte hasta en un 50 %. De esta manera, es posible elegir entre cortes cortos y largos en poco tiempo sin ningún esfuerzo adicional para la conversión del tambor. En combinación con los diferentes acondicionadores de KRONE, la picadora BiG X se convierte en un verdadero «todoterreno». En la práctica, las longitudes de picado se pueden dividir en cuatro RANGOS: OptiMaize S, M, L, XL. Para preparar de forma óptima el ensilado de maíz para su aprovechamiento, se dispone de las siguientes soluciones técnicas según el concepto OptiMaize.

Las cosas correctas

Las cosas correctas: Con longitudes de corte superiores 20 mm, el esfuerzo para la compactación aumenta considerablemente. Esto requiere más peso y tiempo en la compactación para evitar el calentamiento y el moho en el forraje.

OptiMaize S

OptiMaize S: Como sustrato para una planta de biogás, el maíz se pica lo más corto posible. En la práctica, una longitud de corte de 4 a 7 mm ha demostrado su eficacia, dependiendo del contenido de humedad del material vegetal. Cuanto más corta sea la longitud de picado, mayor será la superficie expuesta para las bacterias generadoras de metano en el fermentador y, por lo tanto, el rendimiento en gas. Para la cosecha de maíz para biogás, las picadoras de KRONE están equipadas con un tambor de biogás dotado de 40 o 48 cuchillas. Como alternativa, OptiMaize S también se puede fabricar con el tambor de picado MaxFlow con 36 cuchillas. Un acondicionador de maíz OptiMaxx de KRONE con 123/144 dientes a una diferencia de velocidad del 30%, desfibra luego el material vegetal y tritura los granos de maíz para que fermenten fácilmente.

OptiMaize M

OptiMaize M: Las longitudes de picado entre 8 y 10 mm son adecuadas para el engorde de toros y la cría de ganado lechero con una alimentación a base de hierba de hasta un 40 % de maíz. Con esta longitud de corte y un acondicionado adecuado de la materia de picado, se puede evitar la falta de estructura en el forraje. Para OptiMaize M son adecuados los tambores de picado MaxFlow de KRONE con 36 y 28 cuchillas. Los acondicionadores ideales aquí son los acondicionadores OptiMaxx de KRONE con 123/144 dientes, cuya diferencia de velocidad se puede aumentar del 30 % al 40 % o 50 %.

OptiMaize L

OptiMaize L: Las longitudes de corte de 11 a 19 mm son óptimas para el ganado lechero con un contenido de maíz de alrededor del 60% en la ración de alimento. Un acondicionado estructural del maíz para ensilado es el requisito previo para un forraje apto para rumiantes para vacas lecheras. Para OptiMaize L, el tambor de picado MaxFlow de KRONE con 28 cuchillas o 20 cuchillas es el más adecuado. Como grupos de acondicionado se recomiendan los acondicionadores de grano OptiMaxx de KRONE con 105/123 dientes, cuya diferencia de velocidad se puede aumentar del 30 % al 40 % o 50 %.

La categoría extra fuerte

  • Diseño moderno y ergonómico
  • Motores MAN con hasta 1.110 hP de potencia de motor certificada
  • 6 rodillos alimentadores de accionamiento para máxima seguridad y calidad del picado
  • Tambores universales de picado MaxFlow:
    20, 28 ó 36 cuchillas
  • Tambor de picado de biogás: 40 ó 48 cuchillas
  • KRONE VariStream: fondo del tambor de picado y chapa posterior del acelerador con resortes para un flujo continuo del material
  • KRONE StreamControl: Ajuste del alcance sobre la pared trasera del acelerador
  • EasyCollect 1053: Rendimiento por su anchura
    14 hileras de maíz en una sola pasada
El flujo recolector
  • „Calidad de picado superior con seis rodillos de alimentación
  • „Alta capacidad de transporte con el tambor de picado universal o de biogás
  • „Acondicionador de rodillos OptiMaxx: acondicionado intensivo
  • „VariStream: flujo recolector continuo
  • „StreamControl: distancia de lanzamiento regulable opcionalmente
  • „VariQuick: uso rápido como acondicionador de canal de hierba o grano

Cuando se demandan capacidades de transporte máximas, la tecnología debe ser la correcta. Con la BiG X, KRONE ofrece picadoras que convencen por su excepcional calidad de corte, máximo rendimiento y confort. La base para ello es el flujo recolector directo y muchos detalles innovadores que satisfacen las exigencias de proveedores de servicios exitosos y facilitan el trabajo.

El flujo recolector

La alimentación
  • „6 rodillos de prensado para una calidad de picado óptima
  • „Accionamiento hidráulico:
    Ajuste continuo de la longitud de picado desde la cabina
    Ajuste automático mediante AutoScan
  • „Máxima seguridad frente a cuerpos extraños:
    Trayecto largo desde el detector de metales hasta el tambor de picado y detección de metales en
    todo el ancho del canal

En la BiG X, los propios órganos de alimentación tienen ya una gran influencia en la calidad de picado. Los seis rodillos de alimentación presionan continuamente la materia de picado con alta presión, lo que hace que sea más fácil y preciso de cortar. El accionamiento hidráulico de los órganos de alimentación permite un ajuste manual o automático de la longitud de corte.

Continuo, seguro y cómodo

Continuo, seguro y práctico: Los seis rodillos de precompactación y un espacio de 820 mm entre el rodillo principal con detector de metales y la contracuchilla no solo mejora el efecto de precompactación, sino también el grado de protección frente a los objetos metálicos con ingestas altas de material. El sistema de accionamiento hidráulico permite a los usuarios variar la longitud del picado de forma manual o automática en función de la madurez de la materia vegetal con el sistema AutoScan de KRONE. Si al aumentar la carga las revoluciones del motor bajan de 1.200 rpm, se detiene el sistema ingesta mientras el cilindro de picado sigue girando. Las bajas revoluciones suelen conllevar obstrucciones que cuestan tiempo y dinero.

Bien pensado

Bien pensado: Para un acceso rápido al grupo de picado, la alimentación se puede apoyar en ruedas.

En todo el ancho

En todo el ancho: La detección de metales se realiza mediante sensores que se extienden por todo el ancho del rodillo de alimentación inferior delantero. Garantizan la detección de los metales captados en todo el ancho del canal.

Práctico

Práctico: Para controlar el tambor de picado y la contracuchilla, la alimentación se puede plegar hacia delante.

Bajo presión

Bajo presión: Los resortes de tracción regulables garantizan una alta presión de compresión de los rodillos de alimentación y una compactación intensa y uniforme del material cosechado para unos resultados de picado óptimos.

Algo pasa ahí

Algo pasa ahí: La enorme abertura entre los seis rodillos de alimentación garantiza rendimientos máximos. Los robustos accionamientos para los rodillos de prensado ofrecen una capacidad de carga máxima.

El grupo de picado
  • „Tambores de picado con 20, 28, 36 o 40 cuchillas para OptiMaize S a XL
  • „Alta masa de inercia: tambores cerrados con 660 mm de diámetro
  • „Calidad de picado superior: tambores a juego para la BiG X 480, 530, 580 y 630 con un ancho de 630 mm
  • „Consumo reducido de combustible: elevada masa de inercia, corte por tracción

Con unas dimensiones de tambor adaptadas a la picadora y un número y una forma óptimos de las cuchillas, no solo se puede aumentar el rendimiento de una BiG X, sino que también se puede ampliar la gama de aplicaciones para OptiMaize S, M, L y XL. La amplia gama de tambores disponibles para la BiG X ha demostrado su eficacia y permite un uso versátil y eficiente en todo el mundo con la mejor calidad de picado.

Espesor de capa óptimo

Espesor de capa óptimo: Además del número de cuchillas, el grosor del material vegetal y, por tanto, el ancho del tambor de picado también son decisivos para una buena calidad de picado. En consecuencia, KRONE ofrece el tambor de picado adaptado de 630 mm de ancho para la BiG X 480, 530, 580 y 630, para garantizar la calidad de picado adecuada y conocida de las grandes picadoras con tambores de 800 mm de ancho.

Corte por tracción

Corte por tracción: Con las cuchillas dispuestas en forma de V en un ángulo de 11° con respecto a la contracuchilla, los tambores de picado de KRONE impresionan por su flujo recolector continuo, u suavidad de marcha y su baja potencia requerida.

Adecuado y seguro

Adecuado y seguro: La BiG X puede equiparse con cuchillas para hierba o para maíz. Los agujeros alargados permiten un ajuste exacto a la contracuchilla, garantizan seguridad en caso de impacto con cuerpos extraños sólidos y evitan así la rotura de la cuchilla.

Los tambores de picado MaxFlow de KRONE
  • „Para hierba, material marchito, ensilado de plantas enteras y maíz en OptiMaize S, M, L, XL
  • Tambores de picado con 20, 28 o 36 cuchillas
  • „Gran espacio de transporte debajo de los portacuchillas
  • „Montaje y desmontaje rápido de las cuchillas

Los tambores de picado MaxFlow son especialistas en la preparación de ensilado de calidad. Dado que la cosecha de material marchito con hileras irregulares plantea grandes exigencias al tambor de picado, este dispone de portacuchillas de diseño especial que ofrecen más espacio debajo de las cuchillas. Con las grandes «cavidades» y el fondo del tambor suspendido en resortes, la BiG X funciona de un modo muy silencioso y tiene altas reservas de potencia por si el material cosechado se amontona.

Siempre la longitud correcta

Más espacio para más materia: La disposición y forma de los soportes permiten dejar mucho espacio bajo las cuchillas. El mayor espacio de carga permite un mayor rendimiento y un funcionamiento más silencioso, sobre todo con hierba.

Montaje rápido de cuchillas

Montaje rápido de cuchillas: Cada cuchilla está atornillada únicamente con tres tornillos de cabeza hexagonal al tambor de picado. El portacuchillas del tambor situado por encima de la cuchilla ofrece a la cuchilla una sujeción adicional.

Para que todo esté en orden

Para que todo esté en orden: Para una buena calidad de corte, la distancia entre la cuchilla y la contracuchilla debe ser correcta. Las cuchillas se alinean de forma rápida y sencilla mediante excéntrica.

Espacio para el transporte

Más espacio para más materia: La disposición y forma de los soportes permiten dejar mucho espacio bajo las cuchillas. El mayor espacio de carga permite un mayor rendimiento y un funcionamiento más silencioso, sobre todo con hierba.

OptiMaize M, S 36 cuchillas

Tambor de 36 cuchillas: Con un mayor rendimiento y un menor consumo de combustible es un tambor muy rentable.

OptiMaize L, M 28 cuchillas

Tambor de 28 cuchillas: El tambor de 28 cuchillas forma parte del equipamiento universal de la serie y utilizando la mitad de cuchillas sirve para cortar hierba con una longitud adecuada.

OptiMaize XL 20 cuchillas

Tambor de 20 cuchillas: Tambor adecuado para países donde se suele trabajar con altos longitudes de corte.

El tambor de biogás de KRONE
  • „40 cuchillas dispuestas en forma de V
  • „Alta frecuencia de corte
  • „Alta fuerza
  • „OptiMaize S
  • „Elevado rendimiento en gas

El tambor de biogás de KRONE equipado con 40 cuchillas tritura el material vegetal de un modo muy intensivo. La corta longitud de picado de OptiMaize S garantiza un alto rendimiento tanto en la cosecha en el campo como en el fermentador. De este modo, la BiG X contribuye significativamente al éxito económico de las plantas de biogás.

40 cuchillas

40 cuchillas: Gracias al mayor rendimiento y al menor consumo de combustible por tonelada de maíz picado, el tambor de biogás con 40 cuchillas se amortiza muy rápidamente. Con una longitud de corte teórica de 2,5 a 15 mm, la materia de picado corta aumenta la eficiencia en el fermentador de la planta de biogás. Gracias al mejor rendimiento en gas por m³ de material picado, se puede reducir la superficie de cultivo necesaria para biogás.

Alta frecuencia de corte

Alta frecuencia de corte: Gracias a la alta frecuencia de corte con 40 cuchillas, el tambor de biogás se puede accionar más rápidamente y se puede conseguir un mayor rendimiento incluso con longitudes de picado cortas.

Más rendimiento – menos costes

Mayor rendimiento, costes menores: Al picar la materia vegetal con longitudes más cortas, la utilización del tambor de biogás de KRONE con 40 cuchillas aumenta el rendimiento en casi un 25% respecto al que se alcanza con un tambor de 28 cuchillas estándar. Al mismo tiempo, el consumo de combustible disminuye en aprox. un 16% por materia vegetal picada.

KRONE VariLOC
KRONE VariLOC
  • „«Todoterreno» para OptiMaize gracias a un sistema único en el mundo
  • „Engranaje de longitud de corte para un uso flexible en cortes cortos y largos
  • „Cambio del número de revoluciones del tambor en pocos minutos
  • „No se requiere ninguna conversión o planificación adicional

VariLOC es un engranaje montado en la polea de transmisión del tambor de picado. Con un sencillo cambio del número de revoluciones del tambor de 1250 a 800 rpm con una llave de boca estándar, puede aumentar el rango de longitud de corte del tambor de picado hasta en un 50 %. Con este sistema es posible elegir entre cortes cortos y cortes largos en poco
tiempo. Puede satisfacer las necesidades muy cambiantes de sus clientes sin necesidad de conversiones o planificaciones adicionales. En combinación con el acondicionador de rodillos con 105/123 dientes (con una diferencia de velocidad del 30 % o 40 % hasta 50 %), su BiG X se convierte en un verdadero todoterreno, con el que logrará la máxima flexibilidad.

Un espectro más amplio

Un espectro más amplio: El VariLOC de KRONE aumenta considerablemente el rango de longitud de corte de los tambores de picado MaxFlow con 28 y 36 cuchillas. En el tambor de 36 cuchillas, la gama se amplía en un 50 % de 3 a 17 mm hasta 3 a 24 mm. En el tambor de 28 cuchillas, la longitud de corte se incrementa en un 45 %, de 4 a 22 mm hasta 4 a 30 mm. Esta es la base para una adaptación flexible de la longitud de picado al correspondiente uso del forraje.

Enorme flexibilidad

El VariLOC de KRONE está disponible para los tambores de picado MaxFlow de KRONE con 28 y 36 cuchillas. La caja de cambios permite cubrir toda la gama de longitudes de corte desde OptiMaize S hasta XL con un MaxFlow 28 y 36, dependiendo de sus necesidades.

Los acondicionadores de rodillos OptiMaxx de KRONE
  • „Acondicionador de rodillos OptiMaxx de 570 mm de ancho con 250 mm de diámetro
  • „Perfil dentado helicoidal para un acondicionado perfecto para OptiMaize S hasta XL
  • „BusaCLAD-Tecnología de recubrimiento para vidas útiles máximas
  • „Cómodo ajuste de la distancia entre rodillos desde la cabina
  • „Paquete de resortes resistente para una presión de compresión constantemente alta
  • „Desfibrado óptimo con una diferencia de velocidad opcional de hasta el 50%

Para una digestibilidad óptima, cada grano se debe acondicionar de manera intensiva. Los acondicionadores de rodillos OptiMaxx recientemente desarrollados por KRONE, con su perfil dentado helicoidal, cumplen perfectamente estos requisitos prácticos. Los rodillos convencen con su gran diámetro de 250 mm y un ancho de 570 mm.

Acondicionado perfecto

Los nuevos acondicionadores de rodillos OptiMaxx tienen ahora un perfil dentado con un ángulo de 5 grados. Esto tiene como resultado un efecto de cizallamiento significativamente mejorado con un acondicionado perfecto del material vegetal. Se acondiciona de forma muy intensiva tanto en sentido longitudinal como transversal.

Para la máxima intensidad

El acondicionador de grano de KRONE machaca cada grano: Con 250 mm de diámetro, tiene en comparación con los rodillos pequeños una gran superficie de trabajo, se puede trabajar con una mayor separación de los rodillos, tiene mayor rendimiento con menor consumo de gasoil y trabaja mejor el corte largo. La diferencia de velocidad entre los rodillos es del 20%, opcionalmente podemos también tener un 30%.

Distancia variable entre rodillos

Distancia variable de los rodillos: La distancia entre rodillos se puede ajustar en continuo desde la cabina gracias a un motor eléctrico. La distancia varía desde los 0,5 mm hasta los 10 mm. El operario está informado en todo momento sobre el ajuste actual mediante una pantalla.

OptiMaxx 250: estándar superior

Con el nuevo OptiMaxx 250, KRONE ofrece un acondicionador de rodillos con un rendimiento aún mejor para su serie BiG X
480/530/580/630. Este acondicionador de nuevo desarrollo tiene las siguientes propiedades:

  • „ Rodillos con 250 mm de diámetro con efecto de cizallamiento único gracias al perfil de rodillo dentado helicoidal
  • „ Combinación de acondicionadores de rodillos con números de dientes especiales:
    - 105/123 dientes para longitudes de picado medias a largas
    - 123/144 dientes para longitudes de picado cortas a medias
  • „ Número de revoluciones de serie 30 %, opcionalmente 40 % o 50 % para un desfibrado más intensivo con una disgregación óptima del grano
  • „ Opcional: rodillos en versión HD con innovadora tecnología de recubrimiento
    - Óptima protección contra el desgaste para vidas útiles máximas en todas las condiciones de cosecha
  • „ Monitorización de temperatura opcional en el rodamiento de rodillos con visualización en el terminal de la máquina para la máxima seguridad
KRONE VariQuick
  • „ Cambio rápido de canal de hierba a acondicionador de grano y viceversa
  • „ Conversión cómoda mediante una transmisión por cadena
  • „ Conversión en pocos minutos
  • „ Desmontaje rápido y sencillo del acondicionador de grano

VariQuick permite una conversión muy rápida del modo de funcionamiento de la BiG X de maíz a hierba y a la inversa. Con la ayuda de una transmisión por cadena con accionamiento eléctrico opcional, el acondicionador de grano se puede girar fácilmente hacia dentro o hacia fuera del flujo recolector. Para un uso prolongado en hierba, el acondicionador de grano puede girarse hacia abajo y retirarse hacia un lado.

Cambio rápido

VariQuick permite un rápido cambio de la Big X del modo hierba a maíz, y viceversa. Con la inclusión de canales deslizantes se ha conseguido desplazar el canal de hierba o el acondicionador de grano como unidad con una bomba manual y así colocarlos dependiendo de las necesidades del material. Para usos más largos con el modo hierba, se puede bascular hacia abajo el acondicionador y retirarlo completamente por un lado.

Transporte sencillo

Una vez montadas las ruedas de transporte, sin necesidad de herramientas, el acondicionador de grano girado hacia abajo se puede extraer lateralmente debajo de la picadora y moverse hasta el lugar de almacenamiento.

Acondicionador de grano en el uso

En esta posición, el acondicionador de grano se encuentra en el flujo recolector. De esta manera, el acondicionador puede acondicionar intensivamente los granos de maíz o de cereales para disgregar mejor los ingredientes.

Acondicionador de grano en posición de estacionamiento

Con la ayuda de la transmisión por cadena, el acondicionador de grano se retira del flujo recolector y se encuentra en una posición de estacionamiento. Esto permite trabajar brevemente con canal de hierba en el material marchito.

Desmontaje del acondicionador de grano

Si el acondicionador de maíz no se necesita durante un período de tiempo prolongado, puede bajarse mediante la transmisión por cadena y luego retirarse.

KRONE VariStream
  • „ Rendimiento continuo con una alimentación irregular de material
  • „ Alta suavidad de marcha también con hileras desiguales
  • „ Elevada capacidad de transporte
  • „ Máxima calidad de picado
  • „ Perfecto confort de trabajo

Con los fondos suspendidos sobre resortes bajo el tambor de picado y detrás del acelerador de materia vegetal, VariStream garantiza un funcionamiento continuo y sin atascos, incluso con una alimentación desigual de material. Se puede mejorar el grado de utilización de la picadora y se requiere menos combustible por hora.

La suspensión simplifica el trabajo

La suspensión simplifica el trabajo: Cualquier operador de una picadora lo sabe: Los montones en hileras irregulares exigen más concentración, reducen el rendimiento y pueden provocar bloqueos de material vegetal en el tubo de lanzamiento. El fondo suspendido en resortes del tambor de picado y la pared posterior suspendida en resortes del acelerador de lanzamiento permiten que el canal de flujo recolector se agrande durante un corto período de tiempo en caso de que se produzca un paso repentino de mayores cantidades de material. La sección transversal flexible del canal contribuye a reducir la carga del motor y de los grupos de picado. La picadora funciona con mayor suavidad y ofrece más rendimiento.

Calidad de picado óptima incluso con una alimentación desigual de material

Calidad óptima del picado, aunque el flujo no sea uniforme: El fondo situado debajo del tambor de picado está conectado al soporte de la contracuchilla. De este modo, el espacio entre cualquiera de las cuchillas del cilindro de picado y la contracuchilla es constante en todo momento. Aunque el fondo situado debajo del cilindro de picado se aleja de dicho cilindro cuando aumenta la masa de materia vegetal, la calidad del picado no se ve afectada.

Lanzamiento constante con un chorro compacto

Difusión uniforme con un flujo ajustado: La chapa posterior con resortes del acelerador de materia vegetal garantiza una eficacia óptima de la descarga en cualquier circunstancia, de forma que el remolque se llene de manera precisa.

KRONE StreamControl
  • „ Distancia de lanzamiento regulable opcionalmente desde la cabina
  • „ Chorro de material compacto incluso con una gran distancia de lanzamiento
  • „ Menor potencia requerida con una menor distancia de lanzamiento
  • „ Llenado sin pérdidas y exacto del remolque

La distancia de lanzamiento se puede ajustar cómodamente desde la cabina mediante una tapa giratoria en la pared posterior del acelerador de lanzamiento para adaptarla rápidamente a los remolques. Puesto que con una distancia de lanzamiento menor del acelerador de lanzamiento se requiere menos potencia, la potencia del motor no necesitada está disponible para el grupo de picado y aumenta el rendimiento.

Con distancia de lanzamiento pequeña

Con alcances de descarga reducidos: Para alcances reducidos y conducciones paralelas de los remolques se ofrece un chorro concentrado de materia que abandona el canal de descarga a menor velocidad. A causa de ese flujo más 'débil' se establecen unas reservas de potencia que se utilizan para un mayor rendimiento en el picado.

Con distancia de lanzamiento grande

Para largos alcances de descarga: Cuando se ha de cargar un remolque que sigue a la picadora, el chorro de material ha de salir a una mayor velocidad del canal de descarga. La gran distancia que ha de superar al tractor hasta llegar a la pared trasera del remolque necesita de un chorro más fuerte y compacto.

Acelerador de lanzamiento

Acelerador: Las palas del acelerador están diseñadas de tal forma que aumentan el rendimiento del acelerador y llevan el flujo de materia hacia el centro.

Ajuste de la distancia de lanzamiento

Ajuste del alcance de descarga: El ajuste del alcance de descarga se realiza mediante una trampilla oscilante en la pared trasera del acelerador. Para alcances 'cortos' se separa la trampilla del flujo, teniendo la materia cosechada poco contacto con el acelerador. Para alcances 'largos' se gira la trampilla hacia el flujo y la materia tiene un mayor contacto con el acelerador.

Mediante palanca de mando

Joystick multifuncional: Las teclas en el panel de mando del joystick multifuncional permiten un ajuste sencillo y rápido del alcance de descarga de la materia.

En el reposabrazos

En el reposabrazos: La posibilidad de ajustar el alcance de la descarga desde el reposabrazos ofrece la máxima comodidad.

Continuamente mediante motor eléctrico

Sin fases mediante un motor electrónico: El ajuste sin fases de la trampilla oscilante en la pared trasera del acelerador se consigue mediante un servomotor eléctrico.

Los cabezales de recolección de KRONE
  • „ Montaje y desmontaje cómodo
  • „ Máxima seguridad
  • „ Tiempos de preparación mínimos
  • „ Acoplamiento compacto

El sistema de acoplamiento rápido de la BiG X permite acoplar y desacoplar de forma rápida, sencilla y segura desde la cabina los cabezales de recolección. El acoplador rápido reduce los tiempos de preparación tanto en conversiones para el transporte por carretera como en cambios de material vegetal, ofreciendo más tiempo para el trabajo de cosecha propiamente dicho.

Perfecto

Perfecto: El robusto bastidor portante con rodillos guía superiores y el brazo inferior con pernos de bloqueo hidráulicos opcionales facilitan el enganche y desenganche de los cabezales de recolección y proporcionan un guiado seguro del cabezal.

Plena adaptación

Plena adaptación: Los cilindros hidráulicos laterales en el brazo inferior suspendido de forma oscilante permiten la adaptación activa del cabezal a las irregularidades del terreno. Para la oscilación libre, los cilindros hidráulicos se despresurizan.

Sencillo

Sencillo: Para el acoplamiento, los dos rodillos guía del bastidor portante de la BiG X encajan debajo del arco tubular del cabezal.

Único

Único: El arco tubular de los cabezales de recolección, soportado por los rodillos guía, permite la oscilación lateral de los cabezales. El amplio recorrido de oscilación y la facilidad de enganche y desenganche de los cabezales son convincentes.

Cómodo

Cómodo: La regulación del cabezal se realiza mediante pernos en el brazo inferior del bastidor portante. Los pernos de bloqueo extensibles hidráulicamente opcionales se pueden accionar desde la cabina, lo que aumenta el confort de manejo.

Automático

Automático: El acoplamiento rápido opcional cargado por resorte garantiza un acoplamiento seguro y sencillo del accionamiento del cabezal de recolección. La cadena cinemática se bloquea automáticamente. El accionamiento en arrastre de fuerza está diseñado para las cargas más elevadas.

KRONE EasyFlow 300 S · 380 S
  • „ Más potencia, marcha silenciosa, menos desgaste
  • „ Ajuste continuo del número de revoluciones desde la cabina
  • „ Adaptación automática del número de revoluciones a la velocidad de marcha
  • „ Acoplamiento rápido con arco circular para un montaje y desmontaje sencillo y una adaptación óptima al terreno
  • „ Seis filas de dientes en forma de W

Los pick-ups sin excéntrica EasyFlow 300 S y 380 S de KRONE no tienen poleas de inversión ni recorridos curvos. En comparación con los pick-ups convencionales, el EasyFlow tiene hasta un 58 % menos de piezas móviles y convence por su funcionamiento extremadamente silencioso, su bajo desgaste y, con ello, por sus bajos costes de mantenimiento y servicio. Con un 30 % más de revoluciones, el EasyFlow recoge de forma limpia y rinde más.

Confort que simplifica el trabajo

Confort que simplifica el trabajo: En la inversión, el tornillo sinfín y el oprimidor de rodillos se levantan automáticamente. Los cuerpos extraños detectados por el detector de metales pueden retirarse fácilmente. En cuanto la picadora vuelve a ponerse en funcionamiento, el pisador y el tornillo sinfín regresan automáticamente a su posición de trabajo.

Dos anchos de trabajo

Dos anchuras de trabajo: Con anchos de trabajo de 3,00 m o de 3,80 m y con seis filas de púas dispuestas en forma de W, estos pick-ups de KRONE 300 S y 380 S recogen toda la materia vegetal. Dependiendo de la densidad de las hileras y de la velocidad de trabajo se pueden variar sin fases desde el asiento de la cabina las revoluciones del pick-up. Si el ajuste de la velocidad es automático se adaptará sin intervención del operario.

Forma en W

Forma en W: Los dientes dobles, dispuestos en seis filas en forma de W, garantizan una recogida uniforme del forraje con mínima carga y poca potencia requerida. El pick-up no solo trabaja de forma limpia, sino que también garantiza un flujo recolector continuo y una calidad de picado óptima, incluso con amontonamientos.

Con oprimidor de rodillos

Con oprimidor de rodillos: EasyFlow está equipado de serie con un oprimidor de rodillos regulable y de grandes dimensiones. De este modo se garantiza un flujo de cultivo uniforme incluso cuando se conduce a alta velocidad.

Siempre adecuadas

Siempre adecuadas: El ajuste continuo de la altura y el muelle de compensación regulable del oprimidor de rodillos permiten una adaptación a diferentes grosores de hilera y garantizan una marcha continua.

Cambio rápido de parcela

Cambio rápido de parcela: Para el transporte, las ruedas direccionales regulables en altura y arrastradas lateralmente se pueden replegar hidráulicamente desde la cabina.

Perfecta adaptación al terreno

Perfecta adaptación al terreno: Según el ancho de trabajo, uno o dos rodillos de desplazamiento traseros optimizan la adaptación al terreno. Los rodillos de desplazamiento pueden regularse en altura.

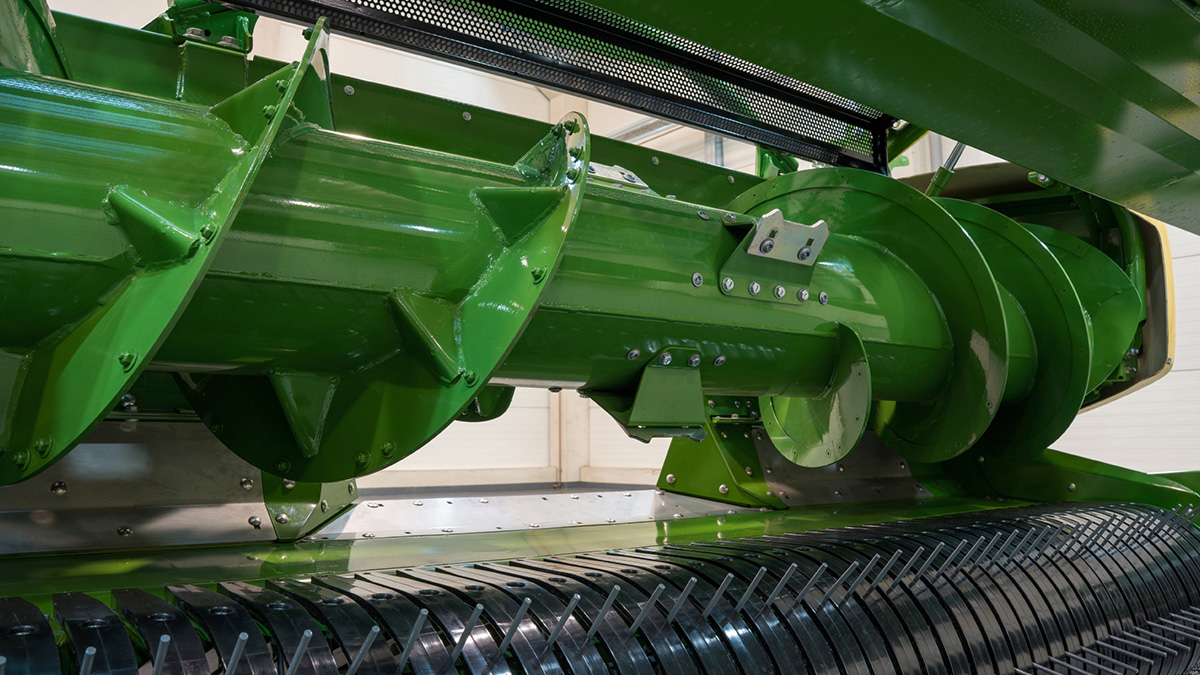

Elevada capacidad de transporte

Elevada capacidad de transporte: El sinfín de alimentación de grandes dimensiones, con un diámetro de 600 mm, convence también en material vegetal masivo y extralargo.

Chapas de desgaste de Hardox

Chapas de desgaste de Hardox: Las chapas de desgaste de Hardox adicionales reemplazables aumentan la vida útil de la artesa en la zona de alimentación. Hardox es extremadamente resistente y convence en el uso más exigente.

Chapas de guía regulables

Chapas de guía regulables: La agresividad de las chapas de guía dentadas puede ajustarse doblemente. Con ello, estará perfectamente equipado.

Accionamientos potentes

Accionamientos potentes: Los accionamientos laterales del pick-up y del tornillo sinfín de transporte transversal son robustos y soportan las cargas más pesadas. Los accionamientos están protegidos por acoplamientos de sobrecarga automáticos.

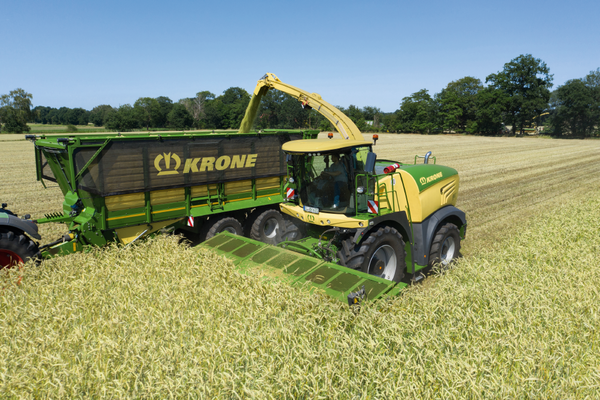

KRONE XDisc 620
  • „ Mecanismo de corte directo con 6,20 m de ancho de trabajo
  • „ Gran capacidad de transporte, baja potencia requerida
  • „ Tecnología de segadora EasyCut de KRONE mundialmente probada
  • „ KRONE SafeCut: protección exclusiva de los discos
  • „ Potente sinfín de alimentación con chapas de desgaste intercambiables de Hardox

Basada en la probada tecnología de segadora EasyCut de KRONE, la BiG X puede segar y picar ensilado de plantas enteras en una sola operación con el mecanismo de corte directo XDisc. SmartCut garantiza un alto rendimiento de corte con la mejor calidad de corte, SafeCut evita los daños causados por objetos extraños.

SafeCut – solo de KRONE

SafeCut – solo de KRONE: Todo el mundo lo sabe: las colisiones pueden causar daños y costes de reparación. Con SafeCut, KRONE ofrece el más alto nivel de seguridad. La protección contra cuerpos extraños de los discos es única. SafeCut es parte del equipamiento básico del XDisc.

Seguridad absoluta

Tranquilidad absoluta: En lugar de transmitir toda la carga de choque a las coronas, el pasador del árbol de transmisión del piñón se rompe cuando se produce una sobrecarga momentánea. El eje del piñón continua girando, levantando el disco en cuestión y sacándolo de la zona de riesgo y de la órbita de los discos adyacentes. SafeCut impide de esta forma que se dañen las coronas y los discos adyacentes. La sustitución del pasador tan solo requiere unos minutos y no es muy costosa.

Siega y picado en una operación

Corte y picado en una pasada: XDisc de Krone es la unidad de segado especializada y versátil para el forraje de materia vegetal entera. XDisc corta la materia vegetal de forma limpia y sin pérdidas. El tornillo sinfín con un gran diámetro de 900 mm dota de más capacidad a la Big X y recoge la materia vegetal larga y voluminosa sin ningún problema.

SmartCut: siega sin dejar franjas

SmartCut: Dado que unos discos giran en parejas uno hacia otro y otros lo hacen en sentido contrario, fue necesario diseñar un grado de solapamiento de las cuchillas a fin de garantizar cortes más limpios. Por este motivo, aumentamos el solapamiento entre aquellos discos que giran hacia fuera, así se obtienen cortes sin franjas de materia ligera y joven. Al mismo tiempo, la mayor distancia entre las cuchillas que giran hacia atrás favorece la salida de grandes cantidades de materia.

Cambio de cuchillas en un abrir y cerrar de ojos

Cambio de cuchillas en un abrir y cerrar de ojos: El cambio rápido de cuchillas es indispensable para muchos profesionales. Las cuchillas se pueden cambiar de forma rápida y sencilla in situ.

Gran capacidad de transporte

Gran capacidad de transporte: Con un enorme diámetro de 900 mm, el potente tornillo sinfín de alimentación funciona sin problemas incluso en cultivos masivos y altos. Está apoyado de forma oscilante y se puede invertir. Las espirales del tornillo sinfín están equipadas con chapas de desgaste intercambiables de Hardox.

Corte limpio

Corte limpio: Con las cuchillas divisoras opcionales, montadas lateralmente y accionadas hidráulicamente, también es posible cortar de forma limpia cultivos muy crecidos. Esto garantiza una cosecha con pocas pérdidas en diferentes mezclas de ensilado de plantas enteras.

Funcionamiento sin obstrucciones

Para optimizar el flujo recolector en el caso de terrenos con material vegetal voluminoso y alto, el XDisc se puede equipar con un oprimidor de rodillos opcional. Este garantiza un funcionamiento sin obstrucciones, incluso en condiciones extremas.

Seguridad en carretera con hasta 40 km/h

Seguridad en carretera con hasta 40 km/h: Para el transporte, el XDisc puede colocarse rápida y fácilmente en el remolque especialmente desarrollado. El sistema de frenos integrado, irá sobre seguro.

La rapidez es crucial

La rapidez es crucial: El montaje y desmontaje del XDisc es sencillo y rápido. La picadora se desplaza con los rodillos del acoplamiento rápido bajo el bastidor tubular del XDisc. El acoplamiento rápido cargado por resorte opcional para el accionamiento y el bloqueo hidráulico opcional aumentan el confort.

KRONE EasyCollect
  • „ Cabezales de recolección de maíz independientes de hileras con un ancho de trabajo de 4,50 a 9,00 m
  • „ Calidad de picado óptima con reducida proporción de longitudes excesivas gracias a la alimentación longitudinal de las plantas
  • „ Estructura sencilla y baja potencia requerida
  • „ Accionamiento central y centrado
  • „ Chasis adicional opcional para el EasyCollect de dos piezas para la máxima seguridad en la carretera

El EasyCollect independiente de hileras se puede utilizar para una amplia gama de aplicaciones y, gracias a la alimentación de material en sentido longitudinal, ofrece una calidad de picado excepcional, ya que los excesos de longitud son indeseables tanto para la alimentación animal como en las plantas de biogás. El exclusivo principio de colector ha demostrado su eficacia en todo el mundo y es sinónimo de bajos costes laborales.

Único – gran rendimiento

Exclusivo – intenso rendimiento: Con anchos de trabajo de 4,50 a 9,00 m se pueden equipar las picadoras BiG X 480, 530, 580 y 630 con cabezales de maíz de dos o tres piezas con filas independientes. El colector continuo transporta los tallos hasta el centro de la máquina, donde son arrastrados en sentido longitudinal. Es un sistema ideal para obtener una calidad óptima del picado con menos longitudes excesivas.

Con corte por tracción

Con corte por tracción: Los tallos de maíz se cortan a modo de cizalla con cuchillas escalonados fijas y cuchillas giratorias. Las cuchillas son fácilmente reemplazables y autoafilables.

Accionamiento central

Accionamiento central: El accionamiento central a través de acoplamientos automáticos en los árboles de transmisión transmite toda la potencia a los colectores plegables.

Sencillamente buena

Sencillamente buena: La estructura sencilla de los cabezales de maíz de dos piezas es convincente. El reducido ancho de transporte, la forma constructiva fina y la buena visibilidad garantizan un transporte seguro.

Cómodo

Para los cabezales de maíz de dos piezas hay opcionalmente un chasis adicional que descarga el eje delantero de la picadora y garantíza así una circulación por carretera más cómoda y segura. El chasis se puede bloquear y desbloquear cómodamente desde la cabina para el montaje y desmontaje.

Sencillamente genial – Genialmente sencillo

Sencillamente genial – Genialmente sencillo: El EasyCollect convence por su construcción modular sencilla con colectores de circulación continua. El resultado: peso significativamente reducido, menor trabajo de mantenimiento y larga vida útil.

Recogida segura

Recogida segura: EasyCollect funciona en cualquier situación. EasyCollect también recoge limpiamente las hileras individuales de maíz, las transporta al centro y luego las conduce al grupo de picado. La alimentación ordenada y la entrada longitudinal de las plantas permiten una calidad de picado óptima.

Misma altura de rastrojo

Misma altura de rastrojo: Los palpadores de suelo del EasyCollect garantizan siempre la misma altura de rastrojo en terrenos accidentados. Con los palpadores de suelo, el EasyCollect se adapta a la altura de trabajo ajustada no solo transversalmente sino también longitudinalmente al sentido de la marcha.

Flujo recolector óptimo

Flujo recolector óptimo: La altura del divisor de plantas se puede ajustar hidráulicamente para diferentes tamaños de plantas, de forma que cuando el grupo de picado recoja las plantas, las abrazaderas de tubos las transporten a la zona superior.

Guiado seguro

Guiado seguro: Cuando se utiliza el piloto automático, las barras en la punta central del cabezal de maíz palpan la distancia entre las hileras de maíz. La BiG X se guía entonces automáticamente a lo largo de la hilera de maíz. Esto alivia la carga de trabajo del operador.

Altura máxima sobre el suelo

Altura máxima sobre el suelo: El ancho de paso del EasyCollect está ajustado al ancho del tambor de picado y garantiza la máxima capacidad de transporte con la mejor calidad de picado. El flujo de alimentación en línea recta y la gran abertura garantizan un flujo recolector exacto y sin interrupciones.

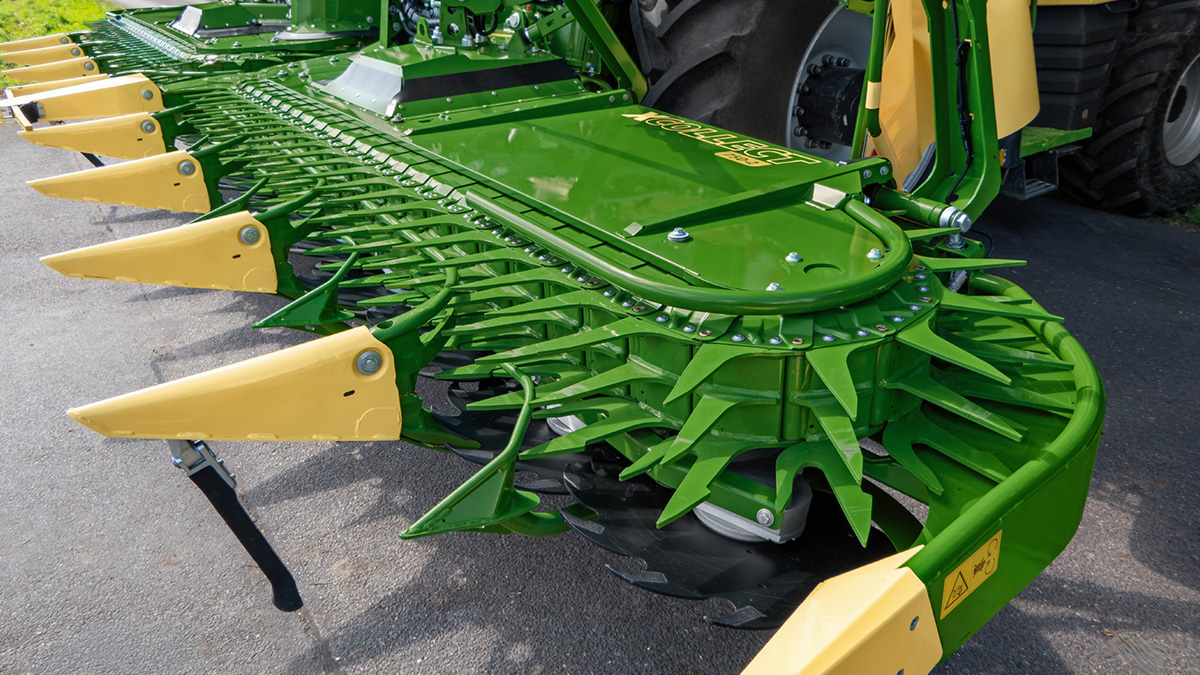

KRONE XCollect
  • „ Cabezal de maíz con anchos de trabajo de 6 m, 7,50 m y 9 m
  • „ Discos falciformes giratorios para independiente de hileras
  • „ Principio de colector con separación de corte y transporte
  • „ Corte libre y de baja vibración para evitar pérdidas de cultivo
  • „ Número de revoluciones variable para adaptar la frecuencia de corte a las condiciones de cosecha

Como alternativa a los modelos EasyCollect, de eficacia probada durante muchos años, KRONE ofrece ahora también un nuevo cabezal de maíz de la serie XCollect. Con estos grupos, el material vegetal se separa y se transporta de forma independiente en dos procesos. Esta es la respuesta de KRONE a las diferentes demandas y condiciones de cosecha en todo el mundo.

Corte libre

[Translate to ES:] Schnell rotierende Sichelscheiben schneiden die Maispflanzen ab. Jede Sichelscheibe ist in der Mitte über eine Schraube am Antriebsstrang befestigt. Oberhalb der Scheiben umlaufende Kollektoren fördern das Erntegut gleichmäßig in Längsrichtung dem Häckselaggregat zu.

Corte libre

Corte libre: Los discos de rotación rápida en forma de hoz cortan las plantas de maíz. Cada disco se fija en el centro de la cadena cinemática mediante un tornillo. Por encima de los discos, colectores giratorios transportan el material vegetal de forma uniforme en dirección longitudinal al grupo de picado.

Accionamiento central

[Translate to ES:] Zentraler Antrieb: Über eine Schaltstufe im Antriebsstrang lässt sich die Drehzahl der Scheiben und somit die Schnittfrequenz an das jeweilige Erntegut und die Erntebedingungen anpassen.

Accionamiento central

Accionamiento central: La velocidad de los discos y, por lo tanto, la frecuencia de corte, se pueden adaptar a las condiciones de cosecha y al material vegetal mediante un paso de conmutación en la cadena cinemática.

Protección de confort

[Translate to ES:] Komfortschutz: Eine geniale Lösung bietet KRONE mit dem optionalen in den Maisvorsatz integrierten Komfort-Frontschutz. Diese Schutzvorrichtung lässt sich per Knopfdruck automatisch beim Wechsel zwischen Feld und Straße gemeinsam mit dem Vorsatz ein- bzw. ausklappen, ohne dass der Fahrer von der Kabine absteigen muss. Das ist nicht nur bequem, sondern verringert zudem die Rüstzeit zugunsten der Produktivität.

Protección de confort

Protección de confort: KRONE ofrece una solución ingeniosa con la protección delantera opcional de confort integrada en el cabezal de maíz. Con sólo pulsar un botón, este dispositivo de protección se puede plegar y desplegar automáticamente junto con el cabezal al cambiar de campo a carretera, sin que el operador tenga que bajarse de la cabina. Esto no solo es conveniente, sino que también reduce el tiempo de preparación en favor de la productividad.

Cosechar sin pérdidas

[Translate to ES:] Die rotierenden Sichelscheiben sind waagerecht ausgerichtet, sodass die Pflanzen beim Schneiden direkt auf den sichelförmigen Scheiben stehen. Das gewährleistet einen erschütterungsarmen Schnitt und verhindert auf diese Weise Kolbenverluste.

Cosechar sin pérdidas

BiG X 580 y 630 PowerSplit: Con PowerSplit se ajusta la potencia del motor de forma automática a las condiciones de uso. Eco Power se utiliza allá donde no es necesario utilizar la picadora de forraje a plena potencia. X Power ofrece máximo rendimiento cuando se requieren altas exigencias. El sistema ofrece la flexibilidad para dar la respuesta al trabajo y a reducir el consumo de combustible.

Todo bajo control

[Translate to ES:] Das bewährte Kollektorprinzip sorgt über einen geordneten Längseinzug der Maisstängel in das Häcksel­aggregat für absolut exaktes Häckseln mit deutlich reduziertem Anteil an Überlängen. Dank der serienmäßigen Anpassung der Kollektorgeschwindigkeit ist die Häcksel­qualität stets gewährleistet.

Todo bajo control

El acreditado principio de colector garantiza que los tallos de maíz se introduzcan en el grupo de picado de forma ordenada a lo largo para un picado absolutamente preciso con una proporción significativamente reducida de longitudes excesivas. Gracias al ajuste de serie de la velocidad del colector, la calidad de picado está siempre garantizada.

Rastrojos desfibrados

[Translate to ES:] Mit den schnelldrehenden Sichelscheiben werden die Pflanzen abgeschnitten und die Stoppeln intensiv aufgefasert. Dies fördert die optimale Verrottung der Stoppeln.

Rastrojos desfibrados

Los discos falciformes de rotación rápida cortan las plantas y desfibran intensamente los rastrojos. Esto promueve una descomposición óptima de los rastrojos.

Deslizamiento sobre el suelo

[Translate to ES:] Mithilfe von drei Tastkufen (mittig und außen) passt sich der Maiserntevorsatz optimal der Boden­oberfläche an. Das ermöglicht auch auf kupiertem Gelände stets eine saubere Ernte.

Deslizamiento sobre el suelo

Con ayuda de tres patines palpadores (central y exteriores), el cabezal cosechador de maíz se adapta de forma óptima a la superficie del suelo. Esto permite siempre cosechar de forma limpia incluso en terrenos accidentados.

Bien protegido

[Translate to ES:] Der Antrieb der Sichelscheiben wird über Stern­ratschen­kupp­lungen gegen Überlast abgesichert. Die Dreh­zahl­über­wachung der ­Scheiben (paar­weise) informiert den Fahrer bei Überlast durch eine Anzeige im Maschinen­terminal. Eine zusätzliche Absicherung der einzelnen Scheiben erfolgt über Reibbeläge.

Bien protegido

El accionamiento de los discos falciformes está protegido contra la sobrecarga mediante acoplamientos de carraca en estrella. El control de la velocidad de los discos (por parejas) informa al operador en caso de sobrecarga por medio de una indicación el terminal de la máquina. Los discos individuales se protegen adicionalmente mediante cubiertas de fricción.

Construcción compacta

[Translate to ES:] Die 3-teiligen XCollect Schneidwerke lassen sich gut für den Straßentransport seitlich einklappen. Dadurch liegt die Transportbreite beim XCollect 600-3 und 750-3 bei 3 m, beim XCollect 900-3 bei 3,29 m. Mithilfe einer optimierten Klapphydraulik geht das Ein- und Ausklappen noch schneller.

Construcción compacta

BiG X 580 y 630 PowerSplit: Con PowerSplit se ajusta la potencia del motor de forma automática a las condiciones de uso. Eco Power se utiliza allá donde no es necesario utilizar la picadora de forraje a plena potencia. X Power ofrece máximo rendimiento cuando se requieren altas exigencias. El sistema ofrece la flexibilidad para dar la respuesta al trabajo y a reducir el consumo de combustible.

El motor
  • „ Motores en línea de 6 cilindros de MTU
  • „ Con norma de gases de escape Final Tier 4 / nivel V
  • „ Potencia continuada máxima del motor de 490 a 653 CV
  • „ Elevada rentabilidad, funcionamiento silencioso

La más moderna tecnología de motores de MTU para un rendimiento y una rentabilidad máximos: con la inyección Common Rail y el ajuste óptimo del par, las BiG X convencen por su funcionamiento silencioso, su bajo consumo de combustible, su máxima eficiencia y su mínimo mantenimiento. La innovadora KRONE Power-Management permite la máxima eficiencia con la más alta capacidad de transporte.

BiG X 580 y 630: PowerSplit

BiG X 580 y 630 PowerSplit: Con PowerSplit se ajusta la potencia del motor de forma automática a las condiciones de uso. Eco Power se utiliza allá donde no es necesario utilizar la picadora de forraje a plena potencia. X Power ofrece máximo rendimiento cuando se requieren altas exigencias. El sistema ofrece la flexibilidad para dar la respuesta al trabajo y a reducir el consumo de combustible.

Motores en línea montados transversalmente

Motores de serie instalados de forma longitudinal: Los motores instalados hacia atrás de forma longitudinal permiten una óptima distribución del peso. La transmisión de potencia directa hacia los diferentes componentes de la picadora permiten un alto nivel de rendimiento. Con la inyección Common Rail los motores MTU trabajan de una manera extremadamente eficiente.

Refrigeración

Refrigeración: El sistema de refrigeración tiene un tamiz rotativo y una aspiración activa a través del acelerador de lanzamiento para garantizar la refrigeración incluso con polvo y residuos de cosecha suspendidos en el aire. La aspiración activa funciona cuando el tambor de picado está en marcha, el tamiz cuando se arranca el motor.

El concepto de accionamiento
  • „ Estructura sencilla
  • „ Transmisión de fuerza directa mediante correas de transmisión extra fuertes
  • „ Alta vida útil
  • „ Accionamiento separado de la alimentación y de los cabezales de recolección: inversión en la parada del tambor de picado
  • „ Accionamiento separado, fiable, de las bombas de traslación

El motor de montaje transversal permite un accionamiento directo de la bomba de traslación, el tambor de picado, el acelerador de lanzamiento y las bombas desde el cabezal y la alimentación por medio de correas de transmisión. Esto elimina la necesidad de un sistema de engranajes. La activación de todos los componentes del flujo recolector se realiza
mediante un acoplamiento de correa.

Inteligente

Inteligente: El accionamiento de los cabezales de cosecha y del sistema de alimentación se realiza a través de bombas de aceite. Éstas están bridadas a una caja de cambios accionada por el motor a través de correas muy reforzadas. Este concepto permite ajustar las velocidades de avance y del sistema de alimentación.

Propulsión continua

Accionamiento de avance: El accionamiento de la bomba de velocidad se consigue a través de un sistema de correas trapezoidales de cinco surcos independiente del motor que arranca al encenderse el motor. El accionamiento directo trabaja de forma fiable y garantiza la máxima seguridad.

Accionamiento de los componentes del flujo recolector

Accionamiento de los componentes del flujo recolector: El accionamiento de los componentes del flujo recolector se realiza mediante dos correas de transmisión de seis ranuras. Las bombas hidráulicas para el accionamiento del cabezal y la alimentación se encuentran en el centro del vehículo y pueden conectarse con independencia de los componentes de flujo recolector. Este diseño permite invertir la alimentación y el cabezal cuando el tambor de picado está parado. El freno de tambor de picado integrado en el accionamiento ofrece la máxima seguridad.

El chasis – Conducción innovadora
  •  Tracción delantera de serie, tracción a las 4 ruedas opcional
  • „ Engranajes de rueda resistentes de Bosch-Rexroth
  • „ Regulación de deslizamiento de accionamiento con tres modos de marcha
  • „ Rango de velocidad continuo de 0 a 40 km/h

Con su accionamiento hidrostático mediante engranajes de rueda, la BiG X ofrece una mayor productividad y un grado de automatización más alto con un confort mejorado. Este concepto de accionamiento reduce el trabajo mantenimiento y crea espacio para un grupo de picado más grande y potente situado más atrás.

Tracción delantera – Tracción a las 4 ruedas

Tracción delantera – Tracción completa: Los modelos BiG X 480, BiG X 530, BiG X 580 y BiG X 630 pueden equiparse opcionalmente con tracción hidráulica completa con motores de ruedas. En el caso de la tracción delantera los motores de ruedas del eje trasero se sustituyen por cubos de rueda. Ambos sistemas pueden alcanzar velocidades de hasta 40 km/h.

Ideal

Ideal: El concepto de accionamiento mediante engranajes de rueda hidráulicos garantiza una mayor distancia al suelo, permite el montaje de un tambor de picado con un diámetro mayor y una distribución del peso más uniforme. La suspensión amortiguada de las ruedas traseras garantiza el máximo confort de conducción.

Concepto de accionamiento continuo

Concepto de accionamiento continuo: La bomba hidráulica unida por brida en el engranaje principal garantiza una propulsión continua. Gracias al control de ruedas individuales y a la regulación de tracción de serie, la BiG X se desenvuelve perfectamente incluso terrenos difíciles.

Engranaje planetario

Engranaje planetario: Las ruedas son accionadas mediante los engranajes planetarios de Bosch-Rexroth. Este tipo de engranajes cuentan con la ventaja que reparten la carga entre todas las ruedas planetarias, transmitiendo pares elevados en una unidad compacta.

Regulación de deslizamiento de accionamiento con tres modos de marcha

Regulación de deslizamiento de accionamiento con tres modos de marcha: El operador decide cuál de los tres modos de conducción se utilizará. Para proteger la capa de hierba, se selecciona normalmente el modo de conducción con poco deslizamiento. Para el picado de maíz, se suele elegir un modo de conducción con más deslizamiento o incluso con la regulación de deslizamiento de accionamiento desactivada.

Equipamiento perfecto
  • „ Visión perfecta en la oscuridad: opcional con paquete de luces LED
  • „ Enorme reserva de combustible: hasta 1450 litros de diesel con el depósito auxiliar opcional
  • „ Accesibilidad óptima para trabajos de mantenimiento

Las largas jornadas de trabajo, a menudo hasta altas horas de la noche, exigen resistencia y concentración por parte del operador. Para ello, la BiG X ofrece una vista panorámica muy buena y una iluminación completa en la oscuridad. Los depósitos para un total de 1.450 litros de diesel reducen las largas paradas de repostaje y aumentan el rendimiento en el campo. La accesibilidad óptima a todos los conjuntos ofrece servicio y mantenimiento sin «esquinas y bordes».

La noche se convierte en día

La noche se convierte en día: 16 focos garantizan una óptima iluminación, facilitan el trabajo y ofrecen seguridad en la noche. Para una visibilidad aún mejor se dispone de un paquete opcional de luces LED.

Vista total hacia atrás

Vista total hacia atrás: La forma constructiva baja en la parte trasera proporciona al operador una visión muy buena hacia atrás, ideal para maniobrar y girar en la cabecera.

Todo a la vista

Todo a la vista: La iluminación LED opcional para tareas de mantenimiento ofrece la mejor visión de todos los elementos de accionamiento y de todos los puntos de mantenimiento en la oscuridad. También la escalera de acceso se puede equipar opcionalmente con luces LED.

Abundancia de espacio

Mucho espacio: Entre el sistema de refrigeración y el de flujo los modelos BiG X 480, 530, 580 y 630 cuentan con mucho espacio. El buen acceso al mismo facilita los trabajos de limpieza y de mantenimiento.

Hasta 1.450 litros de diesel a bordo

Hasta 1.500 litros de gasóleo a bordo: El inmenso tanque de combustible de 1.200 litros viene en el equipamiento de serie. Además se pueden almacenar hasta 115 litros de urea. Todo ello permite largas jornadas de trabajo sin paradas para recargar. Opcionalmente existe la posibilidad de instalar un tanque complementario para 230 litros de gasóleo y otro de 275 litros para aditivos de ensilado.

La cabina
  • „ Amplia oferta de espacio y óptima climatización
  • „ Amplios cristales para disponer de una vista panorámica de 360°
  • „ Asiento de la máxima comodidad para el operador para largas jornadas de trabajo
  • „ Terminal de mando cómodo con pantalla táctil a color

La nueva cabina Premium está diseñada según los principios ergonómicos más modernos. De dimensiones generosas, con abundante espacio, con asiento adicional, climatizada y absolutamente funcional: aquí, el operador se siente bien y tiene perfectamente a la vista y bajo control todas las funciones.

Más ancha, más silenciosa y más luminosa

Más amplia, más silenciosa, más luminosa: La amplia y elegante cabina ofrece gran cantidad de espacio y una visión óptima de los grandes cabezales. Gracias al suelo doble, también resulta más silenciosa. 16 luces H9 garantizan una perfecta iluminación, las luces de xenón son opcionales.

Vista despejada por todos lados

Todo bajo control: Las grandes ventanas laterales y los elegantes puestos ofrecen una visibilidad sin obstrucciones de la boca, incluso cuando la altura de descarga es de 6,00 m. De este modo, los camiones se llenan de forma más segura y eficaz.

Protección solar

Todo bajo control: Las grandes ventanas laterales y los elegantes puestos ofrecen una visibilidad sin obstrucciones de la boca, incluso cuando la altura de descarga es de 6,00 m. De este modo, los camiones se llenan de forma más segura y eficaz.

El puesto de mando

Todo bajo control: Las grandes ventanas laterales y los elegantes puestos ofrecen una visibilidad sin obstrucciones de la boca, incluso cuando la altura de descarga es de 6,00 m. De este modo, los camiones se llenan de forma más segura y eficaz.

Cómoda, práctica, buena

Adecuado e intuitivo: El ergonómico joystick con dibujos intuitivos facilita el trabajo y eleva la comodidad. La palanca se adapta cómodamente a la mano y está diseñada especialmente para la Big X. Con más de 20 funciones programadas, no solo controla la velocidad sobre el suelo y dirección de la marcha, sino también el cabezal y la boca.

Bien informado

Perfectamente informado: El gran terminal de mando registra todos los datos de las operaciones que se recuperan a través de la esfera. El usuario puede utilizarla para introducir una serie de parámetros, como por ejemplo la longitud de picado. El panel de control con buena distribución y situado junto al asiento almacena y controla todas las funciones de la máquina, incluido el accionamiento sobre el terreno y el accionamiento del cilindro de picado.

Los sistemas de asistencia al operador de KRONE
  • „AutoScan permite adaptar la longitud de picado al grado de maduración del material vegetal
  • „ConstantPower garantiza un consumo mínimo de combustible con una capacidad de transporte máxima
  • „XtraPower para una mayor potencia del motor cuando sea necesario
  • „EasyLoad facilita la descarga completa de los carros de transporte en la cadena de picado
  • „RockProtect protege la picadora contra los daños causados por piedras
  • „Dirección por palanca de mando para un confort máximo en el campo

KRONE ofrece varios sistemas para la picadora BiG X con el fin de aprovechar mejor la máquina y reducir la carga de trabajo del operador. Estos asistentes electrónicos proporcionan todos los datos relevantes sobre el material vegetal y garantizan una mayor seguridad en condiciones extremas.

AutoScan

AutoScan: El sensor fotoóptico situado en el centro del cabezal de maíz mide la madurez de la planta y ajusta automáticamente la longitud de corte para obtener una calidad de picado uniforme y reducir el efluente de silo en la tolva con unos cortes más largos si se trata de maíz verde. Cuando se recolecta maíz seco la materia se corta con menos longitud para aumentar la eficacia de compactación en el silo. AutoScan reduce el trabajo del conductor y ahorra combustible, porque los tallos se pican solo con la longitud mínima necesaria, pero no con la longitud mínima posible. AutoScan forma parte del equipamiento de serie de KRONE y no se trata de un complemento de alto precio.

ConstantPower

ConstantPower: ConstantPower ajusta automáticamente la velocidad respecto al suelo de la máquina a la carga del motor. Seleccione la carga del motor que desee pulsando un solo botón. La máquina ajusta la velocidad de avance de forma totalmente automática para adaptarla a las condiciones de la materia vegetal actual y a los niveles de rendimiento. Esta función opcional reduce la tensión del usuario y garantiza los rendimientos más elevados con tasas de combustibles más bajas. Combinado con AutoScan el sistema añade otra dimesión a la calidad general del picado y el rendimiento de la máquina.

XtraPower

ForageCam: La transferencia de imagen opcional de la cámara instalada en la monja de la máquina llega a la pantalla instalada en la cabina de la máquina o a la de los los conductores que están en paralelo a la máquina, permitiendo ver perfectamente cualquier situación de carga y haciendo a los trabajadores tener un trabajo más comfortable. Esta cámara es inalámbrica y se puede montar en varios tractores para facilitar el trabajo.

EasyLoad

ForageCam: La transferencia de imagen opcional de la cámara instalada en la monja de la máquina llega a la pantalla instalada en la cabina de la máquina o a la de los los conductores que están en paralelo a la máquina, permitiendo ver perfectamente cualquier situación de carga y haciendo a los trabajadores tener un trabajo más comfortable. Esta cámara es inalámbrica y se puede montar en varios tractores para facilitar el trabajo.

RockProtect

RockProtect: Los seis rodillos de precompactación son potententes y delicados a la vez. El sistema opcional RockProteckt protege su picadora de daños por piedras. Se detiene de forma automática en cuestión de milisegundos después que el sistema detecta una piedra. Más seguridad, porque usted decide la sensibilidad de RockProtect.

Dirección por palanca de mando

[Translate to ES:] Einen deutlichen Komfortgewinn erzielen Sie mit der optionalen Joysticklenkung auf der linken Armlehne. Neben weniger Lenkarbeit steht vor allem die deutlich ergonomischere Sitzposition mit beiden Armen auf den Armlehnen für ein entspanntes, kräftesparendes Arbeiten. Dank proportionaler Bedienung steuern Sie die Maschine stets einfach und exakt.

Ajuste automático de la contracuchilla

[Translate to ES:] Auf Wunsch lässt sich die Gegenschneide des Feldhäckslers automatisch von der Kabine aus einstellen. Dabei misst ein Klopfsensor den Abstand der Gegen­schneide zu den Messern der Häckseltrommel. Ein Drehsignalgeber sorgt anschließend dafür, dass zwei Motoren die Gegenschneide nachstellen. Damit wird der Fahrer während seiner Arbeit entlastet. Darüber hinaus ist eine manuelle Einstellung der Gegenschneide über das externe Bedienterminal weiterhin möglich.

Ajuste automático de la contracuchilla

Bajo petición, la contracuchilla de la picadora se puede ajustar automáticamente desde la cabina. Un sensor de picado mide la distancia entre la contracuchilla y las cuchillas del tambor de picado. Un transmisor de señales rotativo se encarga luego de que dos motores ajusten la contracuchilla. Esto alivia la carga de trabajo del operador. Además, la contracuchilla también puede seguir ajustándose manualmente mediante el terminal de mando externo.

Modelos

BiG X 480 · 530 · 580 · 630
BiG X 480 BiG X 530 BiG X 580 BiG X 630
Motor MTU 6R 1300 MTU 6R 1300 MTU 6R 1500 - configurar
Número de cilindros 6 6 6 6 configurar
Cilindrada (l) 12,80 12,80 15,60 15,60 configurar
Funcionamiento continuado del motor (kW/CV) 360 / 490 390 / 530 436 / 593 480 / 653 configurar
Máx. potencia constante de picado X-Power (kW/CV) 338 / 460 368 / 500 408 / 555 452 / 615 configurar
Máx. potencia constante de picado Eco-Power (kW/CV) - - 338 / 460 338 / 460 configurar
configurar configurar configurar configurar

Las picadoras compactas de KRONE

BiG X 480 · 530 · 580 · 630

KRONE Landmaschinen

KRONE Landmaschinen

KRONE Landmaschinen

Vídeos

Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
