BiG Pack 5. Generation

Großpackenpressen

BiG Pack der 5. Generation

Großpackenpressen

Mit der neuen Baureihe der BiG Pack Großpackenpressen zeigen die KRONE Ingenieure einmal mehr, dass auch nach mehr als 25 Jahren Großpackenpressenbau in Spelle die Innovationskraft keinesfalls nachlässt. In mehrjähriger Entwicklungsarbeit wurde eine komplett neue BiG Pack Generation geschaffen, die neben vielen bekannten Technologien vor allem mit einem deutlichen Komfortzugewinn aufwartet. Nahezu alle Baugruppen sind hierbei optimiert und an Ihre Wünsche angepasst worden.
International anerkannte Innovationen wie das variable Füllsystem, die einzigartige MultiBale Ausrüstung und die ungesteuerte EasyFlow mit mechanisch angetriebener Zuführwalze (Active Pick-up) stehen für den Erfolg der BiG Pack. Darauf aufbauend hat KRONE nun die nächste BiG Pack Generation auf den Markt gebracht.

  • Beleuchtung: Neben einer modernen Voll-LED-Beleuchtung bietet KRONE für jeden Einsatzzweck das passende LED-Arbeitsscheinwerfer-Paket an
  • Presskanal: Bei allen Modellen findet der deutlich längere Presskanal der 1290 HDP Verwendung. Das Ergebnis ist eine bessere Ballenform und höhere Ballengewichte
  • Dosieranlage: Für die BiG Pack der 5. Generation bietet KRONE eine voll integrierte Dosieranlage für Silier- und Konservierungsmittel
  • KRONE PowerClean: Über ein völlig neues (optionales) hydraulisches Reinigungsgebläse werden die Knoter kontinuierlich gereinigt. Der Clou: Der Luftstrom wird hinter den Garnkästen nach unten abgeleitet und reinigt somit effizient große Teile der Maschine
  • Schneidwerk: Höchste Variabilität dank VariCut – verschiedene Messerkassetten mit bis zu 26 oder bis zu 51 Messern für alle Modelle verfügbar
  • Elektronik: Voll ISOBUS-fähig mit weiteren Features für ein Höchstmaß an Komfort
  • Active Pick-up: Die kurvenbahnlose Active-Pick-up von KRONE – auf Wunsch jetzt auch hydraulisch angetrieben
  • Schwungrad: Das bewährte komfortable Antriebskonzept ohne Scherschrauben im Antriebsstrang
  • Garnkästen: Neues Design mit höchster Funktionalität – Erfahren Sie mehr über das neue Garnkasten Konzept
  • Bindegarne: Sicher gebunden mit original KRONE Bindegarn
  • Deichsel: Verschiedene Anhängungen für weltweiten Einsatz
  • Raffer / VFS: Bewährtes noch besser – Erfahren Sie mehr zu den Verbesserungen im variablen Füllsystem (VFS)
  • Achse: Bestes Nachlaufverhalten garantiert das neue Achsaggregat von BPW mit verschiedenen Bereifungsvarianten
  • Zusatzausstattung: Optionale Zusatzausstattung für hohen Bedienkomfort

30 Jahre KRONE BiG Pack

30 Jahre BiG Impact


Mit dem Eintritt der KRONE BiG Pack in den Großpackenpressen Markt im Jahr 1993 begann eine Ära, die die Arbeit von Lohnunternehmern und Landwirten erheblich erleichtern sollte. Bis heute wurden in die BiG Pack zahlreiche technologische Raffinessen integriert, die als Maßstab für die Maschinen- und Ballenqualität von Großpackenpressen gelten.

Die wechselnden klimatischen Bedingungen und die damit verbundenen Herausforderungen in der Praxis erfordern robuste und präzise Maschinen, die unter sämtlichen weltweiten Bedingungen effizient arbeiten können. Egal, ob bei Hitze oder Kälte, in feuchter oder trockener Umgebung, bei staubigen oder schmutzigen Bedingungen – KRONE entwickelt praxisorientierte Lösungen und Ideen, die beeindrucken!

Diese Entwicklung in den letzten 30 Jahren wird von BiG Pack Kunden auf der ganzen Welt geschätzt.
Unter dem Namen "BiG Impact" erzählen wir euch die Geschichten dieser Kunden und ihre Gründe, warum sie bei ihrer Arbeit auf die KRONE BiG Pack setzen.

Mehr erfahren unter www.krone-bigimpact.de

Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.

Produktvideo

Die neue Generation

Mit der neuen Baureihe der BiG Pack Großpackenpressen zeigen die KRONE Ingenieure einmal mehr, dass auch nach mehr als 25 Jahren Großpackenpressenbau in Spelle die Innovationskraft keinesfalls nachlässt. In mehrjähriger Entwicklungsarbeit wurde eine komplett neue BiG Pack Generation geschaffen, die neben vielen bekannten Technologien vor allem mit einem deutlichen Komfortzugewinn aufwartet. Nahezu alle Baugruppen sind hierbei optimiert und an Ihre Wünsche angepasst worden.

Special Feature

KRONE PowerClean

Mit der Teilmaschinenreinigung ­KRONE PowerClean geht ­KRONE völlig neue Wege. Durch einen Überdruck auf dem Knotertisch werden Verunreinigungen ferngehalten, bevor sie entstehen. Die hinter den Garnkästen nach unten abgeleitete Luft reinigt zuverlässig die Seiten der Maschine bis zur Achse. Mit diesem System halten Sie äußert komfortabel große Teile ihrer Presse sauber und sind sicher auf der Straße und im Feld unterwegs.

Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.

Hoch verdichtete Quaderballen schnipselfrei pressen

KRONE V-Knoter

Für die BiG Pack hat KRONE einen V-Knoter entwickelt, der ab Herbst verfügbar ist. Besonderer Pluspunkt des innovativen Knoterapparates aus Spelle: Er verbindet die hohe Einsatzsicherheit des Doppelknoters mit der Schnipselfreiheit des Cormick Einfachknoters. Die V-Form, der nach unten offene Knoterhaken und die neue Antriebsscheibe sind Kernelemente des neuen V-Knoters. Das vom bisherigen Doppelknoter bekannte Messer am Abstreifhebel wird durch einen Garnauszieher ersetzt. Das Messer hingegen ist nun fest am Garnhalter direkt vor der Garnhaltescheibe positioniert.

Produktmerkmale

Die KRONE BiG Pack
Die KRONE BiG Pack

Mit einer ­KRONE Großpackenpresse kaufen Sie Erfahrung und Kompetenz im Pressenbau. ­­KRONE kennt alle Praxisanforderungen und bietet ein komplettes Programm an Großpackenpressen mit ­verschiedenen Kanalabmessungen. International anerkannte Innovationen, wie das variable Füllsystem, die einzigartige MultiBale-Ausrüstung und die ungesteuerte EasyFlow mit mechanisch angetriebener Zuführwalze (Active Pick-up) ­begründen den Erfolg der ­KRONE BiG Pack.

  • Kanalmaße von 80 x 70 cm bis 120 x 130 cm
  • Schneidwerke XCut und VariCut sowie Vorbauhäcksler PreChop für kurze Schnittlängen
  • VFS und elektronische Presskraftregelung für gleichmäßig verdichtete Ballen
  • Neues KRONE V-Knoter-System für hochverdichtete und formstabile Ballen ohne Schnipsel
  • MultiBale-System für bis zu neun kleine hand­liche Einzelballen in einem Großballen
  • HDP II: Bis zu 70 % höherer Durchsatz oder bis zu 10 % mehr Ballendichte als bei HDP HighSpeed
  • BaleCollect: direkt am Pressenheck angebauter Ballensammelwagen für effektive und bodenschonende Bergung
BiG Pack – Die fünfte Generation
BiG Pack – Die fünfte Generation
  • BiG Pack 1270 (VC, MultiBale): Kanalmaß 120 x 70 cm, mit oder ohne Schneidwerk/MultiBale-System
  • BiG Pack 1290 (VC): Kanalmaß 120 x 90 cm, mit oder ohne Schneidwerk
  • BiG Pack 1290 HDP (VC): Kanalmaß 120 x 90, High-Density-Presse mit oder ohne Schneidwerk


Mehr als 25 Jahre Erfahrung und Kompetenz stecken in den KRONE BiG Pack Großpackenpressen. International anerkannte Innovationen wie das variable Füllsystem, die einzigartige MultiBale Ausrüstung und die ungesteuerte EasyFlow mit mechanisch angetriebener Zuführwalze (Active Pick-up) stehen für den Erfolg der BiG Pack. Darauf aufbauend hat KRONE nun die nächste BiG Pack Generation auf den Markt gebracht.

BiG Pack 1270 VC MultiBale
BiG Pack 1270 VC MultiBale

Mit der BiG Pack 1270 bietet KRONE das gerade bei Landwirten sehr beliebte Kanalmaß von 120 x 70 cm an. Für ein deutlich vereinfachtes Handling können mit dem patentierten Multibale System bis zu neun Einzelpakete in einen Großpacken gebunden werden. Ihr Nutzen: Die großen Ballen lassen sich schnell vom Feld räumen und die kleinen Ballen später gut portionieren. Um Transport- und Lagerkapazitäten besser ausnutzen zu können, bietet die neue BiG Pack 1270 eine deutlich höhere Pressdichte als das Vorgängermodell.

BiG Pack 1290 VC
BiG Pack 1290 VC

Für das weltweit gängigste Kanalmaß mit 120 x 90 cm bietet KRONE die BiG Pack 1290 (VC). Geringerer Garnverbrauch und gute Stapeleigenschaften sind nicht nicht der alleinige Grund für dieses überaus beliebte Kanalmaß. Dank eines deutlich längeren Presskanals ist die Ballenform noch einmal signifikant verbessert worden. Außerdem ist jetzt auch das 51-Messer-Schneidwerk VariCut für die Maschine verfügbar.

BiG Pack 1290 HDP VC
BiG Pack 1290 HDP VC

Der Maßstab, wenn es um Performance und Pressdichte geht. Mehr als 100 Strohballen pro Stunde sind möglich – und das bei Ballengewichten von bis zu 500 kg. Sie transportieren Stroh oder Heu über weite Strecken und wollen die volle Transportkapazität nutzen? Dann wird Sie die HDP Technologie von KRONE nicht enttäuschen.

Die KRONE Active Pick-up
Die KRONE Active Pick-up
  • Saubere Arbeit: Mehr Leistung durch aktive Zuführwalze
  • Großdimensionierter Rollenniederhalter für beste Performance
  • Optional hydraulischer Antrieb der Pick-up mit Einstellung von Drehzahl sowie Vor- und Rücklauf
  • Höhere Laufruhe dank kurvenbahnlosem Design
  • Geringerer Verschleiß durch 68 % weniger bewegliche Teile
  • Wartungsfrei und langlebig


KRONE „Active Pick-up“ – das ist die in der Praxis tausendfach bewährte kurvenbahnlose EasyFlow Pick-up, ergänzt um eine aktiv angetriebene Zuführwalze. Diese bestens aufeinander abgestimmte Einheit bietet Ihnen nicht nur eine am Markt einzigartige Aufnahmeleistung bei geringstem Verschleiß, sondern auch einen vorbildlichen Gutfluss in die Maschine – egal, ob diese mit oder ohne Schneidwerk ausgestattet ist. Sie können schneller fahren und schaffen mehr Durchsatz.

Hier ist weniger mehr
Hier ist weniger mehr

Die kurvenbahnlose EasyFlow Pick-up ist einfach aufgebaut und verfügt über weniger bewegliche Teile. Das sorgt für einen sehr ruhigen Lauf und geringeren Verschleiß, der sich wiederum in niedrigeren Wartungs- und Servicekosten niederschlägt.

Da bleibt nichts liegen
Da bleibt nichts liegen

Mit 2,35 m Arbeitsbreite (DIN 11220), fünf Zinkenreihen und 55 mm Zinkenabstand arbeitet die ungesteuerte EasyFlow Pick-up absolut sauber. Die aktiv angetriebene Zuführwalze spielt in Kombination mit den seitlichen Zuführschnecken ihre Stärken gerade in trockenem, brüchigem Material aus und steigert den Durchsatz deutlich.

Tiefenbegrenzung serienmäßig
Tiefenbegrenzung serienmäßig

Gerade bei höheren Stoppeln kann die Pick-up über die Tiefenbegrenzer eingestellt werden – Die Tasträder werden entlastet und heben die Pick-up nur bei starken Unebenheiten an.

Stets gleichmäßiger Flus
Stets gleichmäßiger Flus

Der groß dimensionierte Rollenniederhalter sorgt für einen kontinuierlichen Gutfluss. Komfortabel lässt er sich werkzeuglos über Ketten in der Höhe verstellen. Über Federn wird er kontinuierlich entlastet.

Narbenschonend
Narbenschonend

Die luftbereiften Pendeltasträder sind werkzeuglos in der Höhe verstellbar und folgen jeder Kurve. Aufgrund des guten Nachlaufverhaltens wird auch bei Kurvenfahrt die Grasnarbe geschont.

Das KRONE VariCut (VC)
Das KRONE VariCut (VC)

  • Bis zu 51 Messer zur Erzeugung von Kurzstroh höchster Qualität
  • Variable Messergruppenschaltung für flexible Schnittlänge
  • Schlagkräftig dank Riemenantrieb und Viersternrotor
  • Optional mit Reversiereinrichtung zur schnellen Behebung von Blockaden
  • Verfügbar als 26- oder 51-Messervariante – Für jeden Einsatz das richtige Schneidwerk


Mit VariCut 26 oder VariCut 51 bietet KRONE ein äußerst flexibles und komfortables Schneidwerk für seine Großpackenpressen, das keine Wünsche offen lässt. Bevorzugen Sie Schnittlängen von minimal 44 mm, ist die Variante mit 26 Messern Ihre Wahl, soll es halb so lang werden, empfehlen wir die Variante mit 51 Messern.

Komfortabler Schutz vor Überlastung
Komfortabler Schutz vor Überlastung

Ein seitlicher Verbundriemen treibt Pick-up und Rotor an. Dank permanenter Schlupfüberwachung wird der Riementrieb bei Überlast automatisch abgeschaltet und Pick-up und Schneidwerk ausgeschaltet. Das Ein- und Ausschwenken der Messer für einen schonenden Wiederanlauf kann wahlweise automatisch oder manuell erfolgen.

Verspannt und gesichert
Verspannt und gesichert

Beim hydraulischen Zuschalten der Messer wird die Messerkassette im Rahmen verspannt. Die Laufrollen der Messerkassette werden dadurch entlastet und beim Schneiden entstehende Vibrationen sicher abgefangen. Dies gewährleistet eine dauerhafte Leichtgängigkeit beim Ein- und Ausziehen der Kassette.

Variable Messergruppenschaltung
Variable Messergruppenschaltung

Die Messer können in Gruppen von 51, 26, 25, 12 und 5 Messern beim VariCut 51 sowie 26, 14, 12, 6 und 6 Messern beim VariCut 26 vorgewählt werden. Hydraulisch wird die vorgewählte Gruppe aus der Kabine heraus geschaltet. Alle Schaltnocken sind auf die Welle aufgesteckt und können zu individuellen Gruppen zusammengestellt werden.

Einfache Reinigung
Einfache Reinigung

Mit nur einem Handgriff lässt sich eine Reinigungsklappe oberhalb der Messer umlegen, um Ablagerungen zu entfernen. Zusätzlich wird bei VariCut 51 über eine integrierte Druckluftreinigung der Bereich der Messer und der Messereinzelsicherung sauber gehalten.

Reversierbar
Reversierbar

Mit der optional erhältlichen Reversiereinrichtung sind auch stärkere Verstopfungen im Nu zu beheben. Dazu lässt sich das Schneidwerk von der Kabine aus reversieren, um den zur Blockade führenden Fremdkörper einfach zu entfernen.

Komfortable Montage und Wartung
Komfortable Montage und Wartung

Für Wartungsarbeiten kann die einteilige Messerkassette mit wenigen Handgriffen werkzeuglos und mithilfe eines optionalen Transportgestells für einen Paletten-Hubwagen seitlich aus der Maschine herausgezogen werden. Sollte das Schneidwerk im Ernteeinsatz z. B. beim Heupressen nicht benötigt werden, kann die Presse auch ohne Messerkassette gefahren werden.

Der KRONE PreChop
Der KRONE PreChop
  • Kurzes Häckselgut, geringste theoretische Häcksellänge: 21 mm
  • Einstellbare Häcksellänge, zwei zuschaltbare Gegenschneiden
  • Mit Zerfaserungseffekt für bessere Saugfähigkeit
  • Mit Schaltgetriebe und hydraulischer Höhenverstellung


Als integrierter Vorbauhäcksler für KRONE Großpackenpressen der neuen Baureihen BiG Pack 1270 (VC), 1290 (VC) und 1290 HDP (VC) erzielt der PreChop mit 96 rotierenden Messern und zwei Reihen mit je 47 ­Gegenmessern eine theoretische Häcksellänge von 21 mm. Dabei häckselt PreChop nicht nur, ­sondern fasert auch die ­Strohhalme sichtbar auf.

Steigert die Einsatzmöglichkeiten
Steigert die Einsatzmöglichkeiten

Fein zerkleinertes und staubarmes Stroh findet beispielsweise als Einstreu in Geflügelställen, Milchvieh-Liegeboxen sowie in Sauen- und Mastställen Verwendung. Zudem dient es als Futtermittel in rohfaserschwachen Futterrationen, als Bodenabdeckung im Erdbeeranbau oder als Nährboden für die Pilzzucht. Das ­bearbeitete Stroh bekommt eine größere Saugfähigkeit, lässt sich im Stall leichter verteilen, die Güllekanäle ­bleiben frei, und der Dung wird schneller mineralisiert.

190 Messer für beste Häckselqualität
190 Messer für beste Häckselqualität

Der Messerrotor hat einen großen Durchmesser von 525 mm und ist mit 96 pendelnden Häckselmessern in ­Blockanordnung bestückt. Bei über 3.000 U/min wird das Halmgut durch zwei Reihen Gegen­messer mit je 47 fest­stehenden Klingen ­befördert, bevor es direkt auf die ­Pick-up der BiG Pack geworfen wird. Eine ­Verwirbelungsleiste ­zwischen den Gegenschneiden sorgt für beste Schnitt­qualität. Die Intensität beider Gegenschneiden kann werkzeuglos in je fünf ­Stufen verstellt werden. Für eine höhere Standzeit können alle ­Messer beidseitig verwendet werden.

Einfache Demontage
Einfache Demontage

Sollten Sie Ihren PreChop längere Zeit nicht benötigen, so lässt sich der an Steckbolzen aufgehängte Vorbauhäcksler leicht ausbauen. Nach dem Lösen der Steckbolzen und der Gelenkwelle wird der Häcksler über Transportrollen seitlich herausgefahren.

Sauber geknotet
Sauber geknotet

Gerade in extrem staubiger Umgebung kommt es auf eine leistungsstarke Knoterreinigung an. Mit dem völlig neu entwickelten KRONE PowerClean werden nicht nur die Knoter, sondern auch große Bereiche der Presse zuverlässig vor Ablagerungen geschützt.

Active Pick-up flexibel einsetzbar
Active Pick-up flexibel einsetzbar

In Verbindung mit PreChop lässt sich die Zuführwalze der Active Pick-up bei Bedarf arretieren und abschalten. Der Rollenniederhalter lässt sich entsprechend ­wegklappen. Eine hohe Aushubhöhe des PreChop ermöglicht einen Presse­­einsatz ohne Demontage des Vorbauhäckslers.

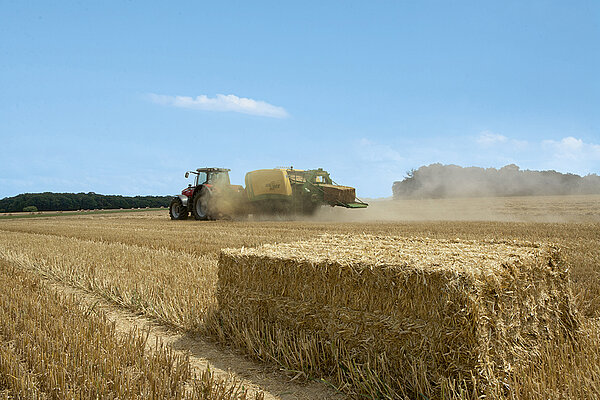

KRONE VFS − Das variable Füllsystem
KRONE VFS − Das variable Füllsystem
  • Gleichmäßige Verdichtung dank mehrphasiger Förderfolge
  • Vorverdichtung im Förderkanal für eine komplette Befüllung des Presskanals
  • Formstabile Ballen auch aus kleinen Schwaden
  • Gleichmäßig verdichtete Ballen für höhere Ballengewichte
  • Automatische Überlastkupplung für Fahren am Leistungslimit

Das Prinzip des VF-Systems: Raffer und Zubringerleiste fördern das Erntegut zunächst in den Förderkanal, wo es gesammelt und vorverdichtet wird. Erst wenn der Förderkanal komplett gefüllt ist, fördert die Zubringerleiste das Erntegut in den Presskanal. Das sorgt für knallharte und formstabile Ballen auch bei geringen Schwadmengen und niedriger Fahrgeschwindigkeit.

Die Presse mit zwei Geschwindigkeiten
Die Presse mit zwei Geschwindigkeiten

Die Presse mit zwei Geschwindigkeiten: Mit einer KRONE BiG Pack sind Sie für sämtliche Einsatzsituationen gerüstet. Wenn Sie in großen Schwaden volle Leistung benötigen, fahren Sie Ihre BiG Pack mit 1.000 Zapfwellenumdrehungen und 45 Kolbenhüben. Unter leichten Einsatzbedingungen können Sie die Zapfwellendrehzahl auf 800 Umdrehungen reduzieren, und mit 36 Kolbenhüben kraftstoffsparend knallharte Ballen pressen.

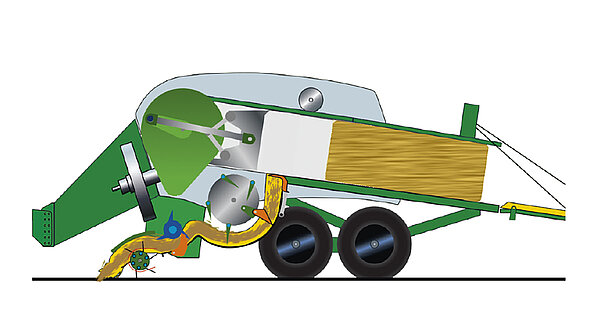

Das variable Füllsystem
Das variable Füllsystem

Erst wenn der Förderkanal voll ist, schwenkt der Rückhalter automatisch nach hinten. Dabei gibt er den Übergang in den Presskanal frei und löst gleichzeitig eine Kupplung aus.

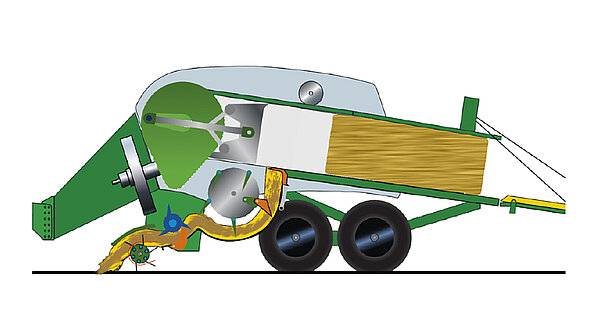

Das variable Füllsystem
Das variable Füllsystem

Solange sich die Kurvenbahn des Zubringers nicht verschwenkt, fördern Raffer und Zubringer das Pressgut permanent in den Förderkanal und verdichten es vor. Der Rückhalter hält das Erntegut unter dem Presskanal zurück.

Das variable Füllsystem
Das variable Füllsystem

Das VF-System arbeitet modellabhängig mit drei bzw. vier Rafferrechen, einem Zubringerrechen sowie einem Rückhalter. Die Raffer werden von einer gemeinsamen Kurvenbahn gesteuert. Der Zubringerrechen über eine zweite verschwenkbare Kurvenbahn.

Das variable Füllsystem
Das variable Füllsystem

Die Kupplung verschwenkt die komplette Kurvenbahn des Zubringerrechens, der das Erntegut jetzt in den Kanal fördert. Danach schwenken Rückhalter und Zubringerrechen automatisch in ihre Ausgangsposition zurück.

Mit dem variablen Füllsystem bietet ­KRONE einmal mehr eine Lösung, die Praktiker begeistert. Ein Paradebeispiel für die Innovationskraft, die ­KRONE auszeichnet. Denn das VF-System kombiniert die Vorteile kontinuierlicher Fördersysteme mit den Vorteilen mengenabhängiger Systeme und eröffnete ­KRONE völlig neue Wege im Bau von Großpackenpressen. Dank des VF-Systems arbeiten Sie immer schlagkräftig und sind unabhängiger von Schwadform und Schwadvolumen.

Der Antrieb
Der Antrieb
  • Große Schwungmasse und hohe Drehzahl für einen ruhigen Lauf
  • Direkter Kraftfluss über Gelenkwellen und Überlastkupplungen
  • Keine Scherschrauben im Antriebsstrang für höchsten Bedienkomfort
  • Einfacher Maschinenstart dank hydraulischer Anlaufhilfe für jede BiG Pack optional verfügbar


KRONE setzt seit jeher auf großdimensionierte Schwungräder, denn nur so lassen sich Lastspitzen im Antriebsstrang reduzieren und die Wirtschaftlichkeit der Großpackenpresse erhöhen. Antriebe über Getriebe und Antriebswellen anstelle von Ketten sorgen zudem für einen höchst effizienten Antrieb der ganzen Maschine. Unkomfortable Absicherungen des Antriebsstrangs über Scherbolzen suchen Sie bei einer KRONE BiG Pack vergeblich. Äußerst komfortabel ist hier alles über Überlastkupplungen gesichert.

Hydraulisch gestartet
Hydraulisch gestartet

Für einen schonenden Maschinenstart können alle BiG Pack Pressen mit einer hydraulischen Anlaufhilfe ausgestattet werden. Mittels Doppel-­Hydraulikmotor wird das Schwungrad beschleunigt, bevor die Traktorzapfwelle ­zugeschaltet wird.

Laufruhe und Fahrkomfort
Laufruhe und Fahrkomfort

Große Schwungräder verhindern das Aufschaukeln und garantieren einen ruhigen Lauf der Maschinen. Bei ­einer KRONE  BiG Pack werden Lastspitzen gekappt, die Maschine läuft gleichmäßig und hat einen wesentlich ­geringeren Leistungsbedarf. Das schont nicht nur die Nerven, sondern spart auch Kraftstoff und minimiert den Verschleiß.

Vorbildliche Absicherung
Vorbildliche Absicherung

Beim Anlaufen der BiG Pack erfolgt die Absicherung der Gelenkwelle über eine Rutschkupplung. Bei maschinenseitiger Überlastung sichert eine automatische Keilschaltkupplung die Presse zuverlässig gegen die im Schwungrad gespeicherte Energie ab. Beide Kupplungen sind servicefreundlich vor dem Schwungrad montiert.

Direkt und effizienzt
Direkt und effizienzt

Die Kraftübertragung zu Raffer und Knoter erfolgt bei KRONE Großpacken­pressen über robuste und wartungsarme Antriebswellen und Getriebe sowie Überlastkupplungen. Mit dieser Antriebstechnik kaufen Sie Komfort und Zuverlässigkeit.

Alles onboard
Alles onboard

Neben der Riemenschaltung des VariCut Schneidwerks und der Steuerung des Presskanals ist auch die Hydraulikanlage der Maschinenreinigung KRONE PowerClean ein geschlossenes Onboard-System und benötigt kein Öl von der Schlepperhydraulik.

Der Presskanal
Der Presskanal
  • Verlängerter Presskanal für optimale Ballenform und -dichte vor allem in trockenem Material
  • Großdimensionierte Hydraulikzylinder im direkten Druck für höchste Ballendichten
  • Elektronischer Sternradsensor für immer gleiche Ballenlänge
  • Elektronische Presskraftregelung für gleichmäßige Ballendichten
  • Teilbarer Restballenauswerfer zum Ausschieben nur des hinteren Ballens oder zum Entleeren des ganzen Presskanals


Mit einem um über 20 % verlängerten Presskanal und oberer Pressklappe auf voller Kanalbreite schafft die neue BiG Pack ideale Voraussetzungen für eine noch bessere Ballenform und -dichte, insbesondere bei sehr trockenen Erntegütern und hohen Durchsätzen. Die Bordhydraulik mit der ­automatischen ­Presskraftregelung sorgt auch bei wechselnder Feuchtigkeit und unterschiedlichen Halmgütern für immer ­gleichförmige, kantige Ballen.

Mit voller Kraft für knallharte Ballen
Mit voller Kraft für knallharte Ballen

Der Presskanal ist nun um 20 % auf 3,60 m verlängert. Bei der BiG Pack 1290 HDP sind im vorderen Bereich zusätzlich serienmäßig Verschleißplatten eingebaut. Das ermöglicht optimal geformte, dichte Ballen bei geringem Verschleiß. Bis zu sechs großdimensionierte Druckzylinder betätigen die obere und die seitlichen Pressklappen. Das Joch ist ­äußerst robust und für höchste ­Dauerbelastungen ausgelegt.

Ausbaufähiges Maschinenheck
Ausbaufähiges Maschinenheck

Die BiG Pack ist mit einem starken Rahmenende mit Anbaukonsole ausgestattet. Somit lassen sich beispielsweise Ballensammelwagen einfach montieren.

Immer die gleiche Ballenlänge
Immer die gleiche Ballenlänge

KRONE setzt bei der BiG Pack auf die elektronische Ballenlängenmessung mittels Sternrad. Dieses ist mittig im Presskanal angeordnet und durch eine seitliche Abdeckung vor Fremdkörpern und Verschmutzung geschützt.

Automatik-Modus
Automatik-Modus

Der Fahrer wählt am Bedienterminal eine Dichte zwischen 0 % bis 100 %. Der hydraulische Druck im Presskanal wird daraufhin automatisch von der Presskraftregelung angepasst. Auch bei wechselnden Bedingungen erhalten Sie gleichmäßig verdichtete Ballen.

Hand-Modus
Hand-Modus

Beim Pressenstart ist immer der Hand-Modus mit 50 bar Pressdruck vorgewählt. In diesem Modus sollte zunächst der Presskanal mit Erntegut gefüllt werden, bevor auf den Automatik-Modus umgestellt wird. Der Fahrer kann natürlich auch mit einem festen Wert zwischen 0 bar und 180 bar pressen, jedoch ist die automatische Presskraftregelung dann deaktiviert.

Ballenauswurf
Ballenauswurf

Der Ballenauswerfer ist teilbar, das heißt, Sie können entscheiden, ob Sie nur den letzten Ballen ausschieben oder den Kanal restlos entleeren möchten. Beim Betätigen des Ballenauswerfers wird der Druck im Presskanal automatisch auf einen einstellbaren Wert abgesenkt. Je nach Erntegut wird dabei durch einen verbleibenden Restdruck der Ballenauswurf vereinfacht. Im Automatikmodus fährt der Ballenauswerfer automatisch mehrere Zyklen.

Das KRONE Knoter-System
Das KRONE Knoter-System
  • Hohe Einsatzsicherheit durch Doppelknoter-Technologie
  • Serienmäßige Druckluftreinigung kann durch optionale Teilmaschinenreinigung ersetzt werden
  • Zentralschmierung serienmäßig
  • Hohe Lebensdauer


Bei hochverdichteten Ballen führt kein Weg an der Doppelknoter-Technologie vorbei. Während des Pressens wird der Ober- und Unterfaden lose zugeführt und nur während des Knotens kurzzeitig in den Knoter eingelegt. Eine deutlich geringere Belastung des Knoterapparates sowie des Garns sorgen für höchste Einsatzsicherheit und Zuverlässigkeit.

So funktioniert der Doppelknoter
So funktioniert der Doppelknoter

Während des Pressvorganges werden dem Ballen ein oberer und ein unterer Faden zugeführt, die jeweils am Anfang (Startknoten 1) und am Ende (Schließknoten 2) des jeweiligen Ballens miteinander verknotet werden. Der untere Faden wird über ein Spannsystem durch die ­Nadel zugeführt; er umschließt den Boden und die beiden Endseiten des Ballens. Der obere Faden wird dem Ballen direkt über ein Spannsystem zugeführt und schließt die Oberseite des Ballens. Dadurch ist sichergestellt, dass die Maschine in allen Erntegütern mit höchster Presskraft gefahren werden kann.

Reichlich Garn an Bord
Reichlich Garn an Bord

Nicht nur das Design sondern, auch die Funktionalität der Garnkästen wurde deutlich verbessert. Der Garnkasten selbst ist Teil der Seitenhaube und lässt sich über eine zusätzliche Klappe werkzeuglos erreichen. Staub und Schmutz werden so effektiv ferngehalten. 15 Rollen Garn pro Seite lassen sich logisch miteinander verbinden. Neben handelsüblichen 11-kg-Rollen bietet KRONE jetzt auch 15-kg-Rollen, die die Reichweite signifikant erhöhen.

Darf es etwas mehr sein
Darf es etwas mehr sein

Zusätzlich zu den Hauptgarnkästen bietet KRONE als einziger Hersteller optional zwei weitere Garnkästen am Maschinenheck. Zusammen sechs 15-kg-Garnrollen können hier mitgeführt werden und somit mit ca. 250 - 300 weiteren Ballen den Arbeitstag deutlich verlängern.

KRONE PowerClean
KRONE PowerClean
  • Verhindert Ablagerungen wirkungsvoll, bevor sie entstehen
  • Hydraulischer Antrieb für höchste Reinigungsleistung
  • Reinigt zuverlässig neben den Knotern auch die Seiten der Maschine bis zur Achse
  • Höchster Komfort und Sicherheit


Mit der Teilmaschinenreinigung KRONE PowerClean geht KRONE völlig neue Wege. Durch einen Überdruck auf dem Knotertisch werden Verunreinigungen ferngehalten, bevor sie entstehen. Die hinter den Garnkästen nach unten abgeleitete Luft reinigt zuverlässig die Seiten der Maschine bis zur Achse. Mit diesem System halten Sie äußert komfortabel große Teile Ihrer Presse sauber und sind sicher auf der Straße und im Feld unterwegs.

Gut zu erreichen
Gut zu erreichen

Die ganze Einheit lässt sich leicht und werkzeuglos aufschwenken und ermöglicht so eine vorzügliche Zugänglichkeit zu den Knotern. Beim Aufschwenken werden automatisch die Turbinenräder abgeschaltet.

Kraftvoller Antrie
Kraftvoller Antrie

Mittels des Onboard-Hydrauliksystems wird die Einheit kraftvoll angetrieben, sobald die Zapfwelle zugeschaltet ist. Die altbekannte Druckluft-Reinigungsspinne entfällt, was die Anforderungen an den Schlepper deutlich verringert.

Große Turbinen
Große Turbinen

Zwei große Turbinen schaufeln die Luft von hinten auf den Knotertisch. Durch den Überdruck im Knoterbereich haben Ablagerungen erst gar keine Chance, diesen zu erreichen. Die abgeleitete Luft reinigt zuverlässig den Bereich hinter den Garnkästen.

Komplett gekapselt
Komplett gekapselt

In geschlossenem Zustand wird der komplette Knotertisch von einer formschönen Kunststoffhaube abgedeckt. Die Knoter sind bestmöglich gegen äußere Einflüsse geschützt.

Der KRONE MultiBale
Der KRONE MultiBale
  • Bis zu 9 Einzelballen in einem Großballen
  • Kleinballen von 0,30 m bis 1,35 m Länge
  • Hohe Schlagkraft auf dem Feld
  • Einfaches Handling durch kleine Ballen auf dem Hof


Mit dem optionalen MultiBale System wird Ihre BiG Pack 1270 zum wahren Multitalent. Mit großen Ballen im Feld räumen und transportieren Sie äußerst effizient auch große Schläge. Kleine Ballen auf dem Hof können auch dort einfach bewegt und portioniert werden, wo große Ladetechnik nicht verfügbar ist. Mit dem MultiBale System bietet KRONE Ihnen ein einzigartiges System, mit dem Sie sich von Ihrem Wettbewerber abheben und Ihren Kundenkreis erweitern können.

Wunsch aus der Praxis erfüllt
Wunsch aus der Praxis erfüllt

Bis zu neun Einzelballen zusammengeschnürt in einem Großballen: Das preisgekrönte MultiBale Verfahren vereinfacht das Handling der Ballen im Feld und auf dem Hof nachhaltig. Die kleinen Ballen haben eine Länge von 0,30 bis 1,35 m und lassen sich so gut auch ohne kostenintensive Technik bewegen. Selbstverständlich können auch konventionelle Großballen mit bis zu 2,70 m Länge gepresst werden.

Aus groß wird klein
Aus groß wird klein

Schon während der Feldarbeit stellt der Fahrer über das Bedienterminal in der Traktorkabine die ­gewünschte Ballenanzahl zusammen. Neben der Gesamtlänge des Großballens wird die Anzahl der kleinen Portionen ausgewählt. Die kleineren ­Einzelballen werden dann von jeweils zwei Fäden, der gesamte ­Ballen von vier Fäden zusammengehalten. Natürlich können Sie auch konventionell ­arbeiten. Dann wird der Großballen mit sechs Garnfäden umschnürt.

Geteilte Nadelschwinge
Geteilte Nadelschwinge

Im MultiBale Modus knoten zwei Knoter die kleinen ­Ballen, die anderen Knoter binden den gesamten ­Ballen. ­Möglich macht dies eine geteilte Nadel­schwinge. Durch eine ­gesteuerte Klinke werden die beiden ­Nadelschwingen ge- oder entkoppelt. Da der Doppelknoter nur bei ­Garnzuführung ­arbeiten kann, laufen die Fäden unangetastet unter den Knotern ­hindurch. Die kleinen Ballen werden von nur zwei Garnfäden gebunden (1). Am Ende des Pressvorgangs ­werden beide Schwingen automatisch wieder gekoppelt, womit allen Knotern wieder Garn zugeführt wird (2). Der Großballen wird abschließend fest zusammengeschnürt.

Anhängung und Fahrwerk
Anhängung und Fahrwerk
  • Verstärkte Deichsel mit 3 t maximal zulässiger Stützlast
  • Wahlweise Oben- oder Untenanhängung sowie verschiedene Kuppelsysteme
  • Neue verstärkte Tandemachse von BPW bis max. 60 km/h
  • Speziell für die BiG Pack entwickeltes Boogie Achsaggregat von BPW mit höchstem Fahrkomfort über Parabelfedern


Egal, ob auf dem Feld oder auf der Straße – mit der KRONE Big Pack sind Sie immer komfortabel und sicher unterwegs. Dazu trägt insbesondere die wahlweise starre oder nachlaufgelenkte Tandemachse bei, die Höchstgeschwindigkeiten von bis zu 60 km/h ermöglicht.

Oben- oder Untenanhängung
Oben- oder Untenanhängung

Wahlweise können alle BiG Pack in der Oben- oder Untenanhängung gefahren werden. Die modulare Deichsel für bis zu drei Tonnen Stützlast macht es möglich. Dank der kompakten Bauform und des in verschiedenen Positionen montierbaren Lagerbocks der Gelenkwelle lassen sich stets optimale Gelenkwellenverläufe realisieren. Zur Schonung der Schlepperreifen gerade bei engen Kurvenfahrten sind optionale Anfahrschutze verfügbar. Für den weltweiten Einsatz stehen verschiedene landestypische Kuppelsysteme zur Verfügung.

Untenanhängung
Untenanhängung

Optional können alle BiG Packs mit einer Kugel­kopf­anhängung 80 ausgerüstet werden. Für die Anhängung im Zugpendel stehen Ball-Hitch-Kupplung oder Ringzugöse zur Wahl. Die Kupplungen sind serienmäßig an die Zentralschmierungen angeschlossen.

Stützfuß
Stützfuß

Der An- und Abbau der Maschine an den Schlepper lässt sich gerade bei Verwendung der Kugelkopfkupplung 80 deutlich vereinfachen, wenn der optionale hydrau­lische Stützfuß gewählt wird. Diese ist doppelwirkend und wird direkt von der Schlepperhydraulik mit Öl versorgt. Wahlweise ist auch ein mechanischer Stützfuß verfügbar.

Tandemachse
Tandemachse

Mit dem gefederten Boogie Tandemachsaggregat läuft die BiG Pack auch bei 60 km/h sehr ruhig und schont Fahrer und Maschine. Dank der nachlaufgelenkten hinteren Räder meistert sie jede Kurve und erhält die wertvolle Grasnarbe. Für Rückwärtsfahrt oder höhere Vorfahrtgeschwindigkeiten wird die Lenkachse automatisch geradegestellt und hy­draulisch gesperrt.

Gut bereift
Gut bereift

Alle BiG Pack können wahlweise mit der Bereifung in der Dimension 500/60 R22,5 oder 620/50 R22,5 ausgestattet werden. Dass hierbei die höherwertigen Radialreifen zum Einsatz kommen, ist selbstverständlich. Der Reifendurchmesser ist bei beiden Varianten gleich, lediglich die Breite der Reifen variiert. Die Gesamtbreite der Maschine beträgt bei beiden Varianten unter 3 Meter. Zusätzlich wird für die Schneidwerksmaschinen eine 26,5" Bereifung angeboten.

Einfache Warung
Einfache Warung

Deutlich komfortabler gestaltet sich auch die Wartung der Lenkachse. So sind alle Schmierstellen mit einem Schmierintervall < 50 h an die Zentralschmierung angeschlossen. Neben einem geringeren Zeitbedarf bei der täglichen Wartung wird vor allem Staub und Schmutz kontinuierlich aus den Schmierstellen fern gehalten.

Die Bedienung
Die Bedienung
  • Farbige Touchscreen-Displays mit hoher Auflösung und bestem Komfort
  • Dank ISOBUS-Standard sind die KRONE Bedieneinheiten der BiG Pack Großpackenpressen für alle ISOBUS-fähigen Maschinen nutzbar
  • In Kombination mit einem ISOBUS-fähigen Schlepper lässt sich die KRONE BiG Pack auch über das Schlepperterminal fahren
  • Tastenfelder zur einfachen Bedienung bei Reinigung und Wartung direkt an der Maschine


Schon mit dem DS 500 Terminal von KRONE bekommen Sie ein komfortables farbiges Touchscreen-Display, mit dem Sie alle wichtigen Maschinenfunktionen bedienen können. Maximalen Komfort bieten die ISOBUS-Terminals CCI 800 und CCI 1200, die gleichzeitig für die Maschinenbedienung und als Kamerabildschirm verwendet werden können.

DS 500 Terminal
DS 500 Terminal

Das kompakt gebaute DS 500 Terminal verfügt über ein 5,7"-Farbdisplay und ermöglicht eine übersichtliche und einfache Bedienung der Maschine. Diese erfolgt wahlweise über die zwölf Funktionstasten oder per Touchscreen sowie mithilfe des Drehreglers auf der Rückseite des Gerätes.

Das CCI 800 Temrinal
Das CCI 800 Temrinal

Das ISOBUS-fähige CCI 800 Terminal mit 8"-Touchdisplay dient der Maschinenbedienung und gleichzeitig als Kamerabild, um etwa einen Ballenwagen im Blick zu haben. Diese Multifunktionalität spart Kosten und ermöglicht eine optimale Rundumsicht. Auf dem farbintensiven und hochauflösenden Display können Funktionen auch im Mini-Viewer dargestellt werden.

Das CCI 1200 Terminal
Das CCI 1200 Terminal

Das ISOBUS-fähige CCI 1200 Terminal mit 12-Zoll-Touchdisplay ermöglicht es Ihnen, immer zwei Universal-Terminals (UT) auf einem Display anzuzeigen. So können z. B. eine BiG Pack plus Ballensammelwagen und Kamerabild mit nur einem Terminal bedient werden, und Sie benötigen nur noch ein Display. Das spart Geld und erlaubt eine bessere Rundumsicht in der Kabine. Auf dem farbintensiven und hochauflösenden Display können Funktionen auch im Mini-Viewer dargestellt werden.

Das Schlepper-Terminal
Das Schlepper-Terminal

Alle ISOBUS-fähigen KRONE Maschinen können auch direkt über das ISOBUS-fähige Traktor-Terminal gefahren werden. Sie verbinden nur ein Kabel, und schon befindet sich die gewohnte Bedienoberfläche auf dem Schlepperterminal in der Kabine. Zusätzliche Bedieneinheiten wie der WTK-Joystick können je nach Schlepper die Bedienung der Maschine zusätzlich vereinfachen.

Die Bedientasten
Die Bedientasten

Mit BUS-Tastern können das Schneidwerk, die Klappung der Garnkästen, die Schurre und der Ballenausschieber sowie die LED-Arbeits- und -Wartungsbeleuchtung direkt an der Maschine betätigt werden. Über die LED-Beleuchtung der Taster erhalten Sie eine visuelle Rückmeldung über die korrekte Aktivierung der einzelnen Funktionen.

Wartung und Reinigung
Wartung und Reinigung
  • Hydraulisches Ab- und Aufklappen der Seitenhauben für bequemes Befüllen des Garnvorrats und optimale Zugänglichkeit bei Wartungs- und Reparaturarbeiten
  • Zentralschmierung für größere Wartungsintervalle und geringeren Zeitaufwand
  • Zusatztank für Wasser inklusive Seifenspender für Handwäsche direkt vor Ort


Regelmäßige Wartungen an der Maschine erhöhen die Zuverlässigkeit und Lebensdauer Ihrer BiG Pack. Zu diesem Zweck hat KRONE ein innovatives Klappkonzept entwickelt, mit dem sich die Seitenhauben bequem für Wartungs- und Reparaturarbeiten sowie für die Befüllung des Garnvorrates hydraulisch ab- und aufklappen lassen. Beim Ab- und Aufklappen der Garnkästen werden die Arbeitsräume automatisch durch LED-Strahler ausgeleuchtet, sodass Sie auch in der Nacht wie am Tag stets den Überblick behalten.

Auf Augenhöge
Auf Augenhöge

Für Wartungs- und Reparaturarbeiten müssen alle Maschinenteile gut erreichbar sein. Zu diesem Zweck lassen sich die Seitenhauben der BiG Pack je nach Bedarf per Terminal direkt von der Traktorkabine aus oder vom Tastenfeld am Heck der Maschine so weit aufschwenken, dass ein bequemes Arbeiten auf Augenhöhe und bei ausreichender Kopffreiheit möglich ist.

Ergonomisch
Ergonomisch

Die in die Seitenhauben integrierten Garnkästen lassen sich zum Nachfüllen der Garnrollen hydraulisch abklappen. Nach Erreichen der optimalen Höhe werden die Garnkastenklappen dann einfach und werkzeuglos geöffnet. In dieser Position sind die Garnrollen optimal zugänglich und mühelos auszutauschen.

Läuft wie geschmiert
Läuft wie geschmiert

Größere Wartungsintervalle und einen geringeren Zeitaufwand ermöglicht die Zentralschmierung mit großdimensioniertem Vorratsbehälter für das Schmierfett. Dieser befindet sich zum Schutz vor UV-Strahlung vorne unter der linken Seitenhaube.

Sauber
Sauber

Ein am Heck der Maschine angebauter zusätzlicher Wassertank inklusive Seifenspender sorgt dafür, dass Sie auch nach einem kurzen Handanlegen an der Maschine nicht mit dreckigen Händen zurück auf den Schlepper müssen.

Das Beleuchtungskonzept
Das Beleuchtungskonzept
  • Serienmäßige LED-Beleuchtung für einfache Maschinenwartung im Bereich Garnkästen und Knoter
  • Optionale zusätzliche LED-Beleuchtung für höchsten Bedienkomfort auch an langen Arbeitstagen
  • Optionale LED-Arbeitsscheinwerfer für beste Übersicht im Feld
  • Verschiedene Lichtpakete für individuelle Anpassung verfügbar


Machen Sie die Nacht zum Tag! KRONE bietet für die BiG Pack eine Vielzahl von Lichtpaketen, sodass Sie Ihre Presse ganz an Ihre Bedürfnisse anpassen können. Serienmäßig ist die LED-Wartungsbeleuchtung in den Garnkästen, über den Nadeln und in der Knoterhaube verbaut. Optional gibt es weitere LED-Wartungsbeleuchtung und LED-Arbeitsscheinwerfer.

High-Density-Press: BiG Pack 1290 HDP (VC)
High-Density-Press: BiG Pack 1290 HDP (VC)

  • Wegbereitend in Sachen „High Density“-Presstechnik
  • Höchste Pressdichte und optimales Handling
  • Noch höhere Effizienz in der Strohlogistik

Heute ist etwa jede zehnte verkaufte Großpackenpresse ­weltweit eine KRONE BiG Pack 1290 HDP.
Sie liefert hochverdichtete Quaderballen in dem Ballenmaß 120 x 90 cm.

  • Wegbereitend in Sachen „High Density“-Presstechnik
  • „Höchste Pressdichte und optimales Handling
  • Noch höhere Effizienz in der Strohlogistik

Heute ist etwa jede zehnte verkauft Großpackenpresse weltweit eine KRONE BiG Pack 1290 HDP. Sie liefert hochverdichtete Quaderballen in dem Ballenmaß 120 x 90 cm.

Das Feld ist schnell geräumt
Das Feld ist schnell geräumt

Bei einem Strohertrag von 4 t/ha und einem Ballen­gewicht von 500 kg haben Sie im Vergleich zu einer herkömmlichen Großpackenpresse mit 400 kg/­Ballen zwei Ballen pro Hektar weniger zu verladen. Trotz der Verwendung von höherwertigen Garnen – KRONE ­empfiehlt das KRONE excellent HDP Strong² – sinken die Garnkosten dank bis zu 25% höherer Pressdichte signifikant.

Kosten minimieren
Kosten minimieren

Die Wirtschaftlichkeit der Halmfutterbergung und der Gewinn aus dem Handel mit Stroh sind stark ­abhängig von den Berge-, Fracht- und Einlagerungskosten. ­Genau hier setzt KRONE mit dem HDP System an. Denn mit bis zu 25% höherer Ballendichte senken Sie die Folgekosten. Die professionelle Vermarktung von Stroh wird interessanter. Eine BiG Pack HDP ist Garant für Ihren Erfolg. Kompetenz zahlt sich aus.

Die Idee der HDP

Die Idee der HDP
2003 stellt KRONE sich die Frage, wie sich der Strohhandel weiter optimieren lässt.
Folgende Punkte spielen bei der Verarbeitung großer Strohmengen eine entscheidende Rolle:

  • zeitaufwändige Handhabung
  • hohe Personalkosten
  • kostspielige Logistik
  • unzureichende Ausladung der Transportfahrzeuge
  • Notwendigkeit großer Lagerkapazitäten

Die einzige Möglichkeit, alle Faktoren zu optimieren, ist ein höheres Ballengewicht bzw. eine höhere Dichte im Ballen.
Die Idee einer „High-Density-Press“ ist geboren.

Der KRONE BaleCollect Ballensammelwagen
Der KRONE BaleCollect Ballensammelwagen
  • Spart Zeit und Kosten bei der Bergung von Großballen
  • Optimales Nachlaufverhalten dank teleskopierbarer Deichsel
  • Verschiedene Ablagemodi für ­nachfolgende Arbeitsschritte
  • Wiegeeinrichtung serienmäßig ­integriert
  • Effizient und bodenschonend


Beim Pressen sammelt der KRONE BaleCollect bis zu drei Quaderballen mit 120 cm Breite oder optional bis zu fünf Ballen im 80er-Maß. Dank verschiedener Ablagemodi können die Ballen optimal für die nachfolgenden Prozesse im Feld bereitgelegt werden. Das verkürzt im Nachgang des Pressens die Ladezeiten bei der Strohbergung erheblich, reduziert die Überfahrten und minimiert somit die Bodenverdichtung.

Funktionsweise
Funktionsweise

Die Plattform des BaleCollect hat eine Aufnahmekapazität von bis zu drei Ballen bei einer Kanalbreite von 120 cm oder bis zu fünf Ballen bei einer Kanalbreite von 80 cm. Sobald die Ballen den Presskanal verlassen haben, werden sie vom Querschieber nach rechts oder links geschoben, sodass der Weg für den nächsten Ballen frei ist. Ist der eingestellte Ablagemodus erreicht, werden die Ballen automatisch vom Abschieber von der Plattform geschoben.

Clever und sicher unterwegs
Clever und sicher unterwegs

Ballensammelwagen werden direkt an das Pressenheck angebaut, um im Feld die Ballen vom Presskanal zu übernehmen. Um auf der Straße sicher unterwegs zu sein, hat KRONE einen innovativen Anbau mittels teleskopierbarer Deichsel realisiert. Bei Straßenfahrt wird die Plattform auf unter drei Meter Transportbreite zusammengeklappt, die Deichsel ausgeschoben und die nachlaufgelenkten Räder bzw. Achsen fixiert. Schon folgt BaleCollect spurtreu – auch bei hohen Fahrgeschwindigkeiten bis 50 km/h oder in engen Feldeinfahrten.

Ballenablage nach Maß
Ballenablage nach Maß

Die nachfolgende Prozesskette erfordert mitunter verschiedene Ablagevarianten. Beim BaleCollect kann bei 120er Kanalmaß zwischen fünf verschiedenen Ablagemodi gewählt werden. Sollen alle Ballen am Vorgewende oder in der Nähe liegen, kommen die Modi „3 Ballen“ bzw. „3+1 Ballen“ zum Einsatz. Sollen hingegen Silageballen eingewickelt werden, sind die Modi „2 Ballen zusammen“ oder „2 Ballen auseinander“ die erste Wahl. Selbstverständlich können die Ballen auch jederzeit per Tastendruck manuell abgeschoben werden.

Siliermitteldosieranlage
Siliermitteldosieranlage
  • 400 Liter fassender Tank hinter dem Joch über dem Presskanal montiert.
  • Maschinenübergreifende Pumpeneinheit in staubdichtem Kasten gut zugänglich auf dem Joch montiert
  • Zudosierung verschiedener Dosierraten direkt über der Pick-up für beste Verteilung
  • Verschiedene Betriebsmodi für äußerst akkurate Dosierung und beste Futterqualität
  • Einfachste Wartung und Handhabung

Egal ob Silieren oder Konservieren – mit der optionalen, voll integrierten Siliermitteldosier-anlage ist Ihre BiG Pack der 5. Generation noch vielseitiger einsetzbar. Wenn der optimale Feuchtigkeitsgehalt im Erntegut mal nicht erreicht sein sollte, oder wenn Sie einfach den Silierprozess im Silageballen deutlich verbessern wollen sind Sie mit der Anlage bestens gerüstet.

Genug an Bord
Genug an Bord

Im extra für die BiG Pack entwickelten Tank nehmen Sie bis zu 400 Liter Silier- bzw. Konservierungsmittel hinten auf dem Presskanal mit. Mittels elektrischem Füllstandsensor wird Ihnen stets der Vorrat angezeigt. Eine Befüllung ist entweder durch die große Einfüllöffnung mit Sieb oder durch die Steigleitung seitlich am Maschinenheck möglich.

Staubsicher verstaut
Staubsicher verstaut

Die Pumpeneinheit samt Filter und Ventilen wird staubsicher im Pumpenkasten auch dem Joch verbaut. Sie lässt sich mit wenigen Handgriffen werkzeuglos entfernen um sie z.B. im Winter frostsicher einzulagern. An nützliche Features wie z.B. einen Druckluftanschluss zum entleeren der Leitungen wurde ebenso gedacht, wie an eine ordentliche Drainage des Pumpenkastens. Für Wartungsarbeiten kann die Pumpe durch einen Druckknopf geschaltet werden.

Gut gesprüht
Gut gesprüht

Das Siliermittel/Konservierungsmittel wird mittels zweier Flachstrahldüsen je Leitungsstrang direkt über der Pick-up in den Gutfluss gesprüht. Dank zweier Leitungsstränge lassen sich somit drei verschiedene Dosierraten feuchtigkeitsabhängig einbringen. Zur einfachen Wartung lassen sich die Düsenhalter werkzeuglos aufklappen.

Einfache Bedienung
Einfache Bedienung

Voll integriert in das BiG Pack Bedienterminal lässt sich die Dosieranlage in verschiedenen Modi betreiben. Egal ob feste Dosierrate (l/min), durchsatzabhängige Dosierrate (optionale Wiegeschurre wird benötigt), feuchtigkeitsabhängige Dosierrate in drei Stufen (optionale Feuchtemesseinrichtung wird benötigt) oder prozentuale Durchflussmenge – alle Werte lassen sich einfach und bequem im Untermenü einstellen.

Zusatzaustattung
Zusatzaustattung
  • Voll integrierte Feuchtemessung im Presskanal
  • Voll integrierte Wiegeeinrichtung in der Ballenschurre
  • Kamerasystem für Sicherheit beim Rückwärtsfahren
  • Zusatzgarnkästen am Maschinenheck
  • Siliermitteldosieranlage zur Optimierung der Futterqualität


Mit der optionalen Zusatzausstattung können Sie Ihre Presse noch weiter auf- und ausrüsten, um sich die Arbeit noch angenehmer zu ­gestalten. So sind Sie dank ­Feuchtemessung und Ballenwiege­schurre stets genauestens über Ihr Arbeitsergebnis informiert. Dank LED-Arbeitsscheinwerfern und Rückfahrkamera behalten Sie immer den Überblick.

Qualität des Ernteguts im Blick
Qualität des Ernteguts im Blick

Mit der optionalen vorne im Presskanal eingebauten Feuchtemesseinrichtung sind Sie immer über den aktuellen Zustand des gepressten Ernte­gutes informiert. Die Daten sind auf dem Monitor in der ­Traktorkabine ablesbar. Wird ein voreingestellter Schwellenwert überschritten, werden Sie automatisch gewarnt.

Das richtige Gewicht
Das richtige Gewicht

Möchten Sie stets darüber informiert sein, ob die Gewichtsanforderungen Ihrer Kundschaft erfüllt werden? Dann ist die optionale Ballenschurre mit integrierter Waage genau das Richtige für Sie. Direkt auf dem Terminal bekommen Sie nicht nur jedes einzelne Ballengewicht mitgeteilt, sondern auch das Gesamtgewicht der gepressten Ballen.

Überblick bewahren
Überblick bewahren

KRONE Großpackenpressen ­können mit einer Rückfahrkamera und einem Farbmonitor ausgestattet werden. Der Monitor ist für den Einsatz ­einer ­zusätzlichen Kamera ausgelegt. Alternativ kann die Kamera auch an das ­CCI-Terminal angeschlossen werden.

Anhängung für ruhigen Lauf
Anhängung für ruhigen Lauf

Verschiedene Länder – verschiedene Kuppelsysteme: Serienmäßig verfügen die BiG Packs über eine Deichsel für die Oben- oder Untenanhängung. Optional können alle BiG Packs mit einer Kugelkopfanhängung oder Zugöse ausgestattet werden. Für die Anhängung im Zugpendel stehen Ball-Hitch-Kupplung oder Ringzugöse zur Wahl.

Leichter starten
Leichter starten

KRONE bietet für alle Großpacken­pressen eine hydraulische Anlaufhilfe. Über zwei Ölmotoren wird das Schwungrad auf Drehzahl gebracht, bevor die Traktor­zapfwelle eingeschaltet wird. Selbstverständlich erfolgt dies ebenfalls über das Terminal bequem aus der Kabine.

Auf sicherem Fuß
Auf sicherem Fuß

Um die Maschinen noch komfortabler an- und abkuppeln zu können, ­bietet KRONE optional einen hydraulisch ausfahrbaren Stützfuß für alle BiG Pack. Der Stützfuß ist doppelwirkend ausgelegt und lässt sich komfortabel direkt über die Schlepperhydraulik ansteuern.

Mehr Garn dabei
Mehr Garn dabei

Zusätzlich zu den Hauptgarnkästen bietet KRONE optional zwei weitere Garnkästen am Maschinenheck. Zusammen sechs 15-kg-Garnrollen können hier mitgeführt werden und somit den Arbeitstag deutlich verlängern.

Scharf nachgelegt
Scharf nachgelegt

Für alle BiG Pack Maschinen mit XCut- oder VariCut-Schneidwerk und den PreChop Vorbauhäcksler gibt es optional einen zusätzlichen Messersatz.

KRONE PowerClean
KRONE PowerClean

Mit der völlig neu entwickelten Teilmaschinenreinigung geht KRONE einen komplett neuen Weg. Mittels zweier hydrau­lisch angetriebener Turbinen wird im Knoterbereich ein Überdruck erzeugt, und Material wird zuverlässig ferngehalten. Die abfließende Luft wird hinter den Garnkästen nach unten geleitet und reinigt die Seiten der Maschine bis zur Achse.

Telemetrieeinheit KRONE SmartConnect KSC
Telemetrieeinheit KRONE SmartConnect KSC

Die Telemetrieeinheit ­KRONE SmartConnect ist die technische Basis für die gesamte Welt des Datenmanagements der ­KRONE Maschinen. Egal ob Sie den Datenaustausch mit dem Agrirouter, die Funktionen des ­KRONE Smart Telematics oder einfach nur Software Lizenzen über E-Solutions bevorzugen – ­KRONE SmartConnect bildet die geeignete Basis und nutzt dank der Multinetz-SIM-Karte automatisch das beste Netz am derzeitigen Standort. Die KSC gehört bereits zum Serienumfang der BiG Pack.

KRONE Smart Telematics
KRONE Smart Telematics

Mit ­KRONE Smart Telematics haben Sie die Daten Ihrer Maschinen stets im Blick. Für den Disponenten ist der Arbeitsfortschritt immer sofort sichtbar, ohne den Fahrer anrufen zu müssen. Übersichtliche Ballenkarten und detaillierte Informationen zu jedem Ballen dokumentieren bestmöglich das Arbeitsergebnis, das sich auch mit wenigen Klicks in einfache pdf Berichte verwandeln lässt.

Datenaustauschplattform agrirouter
Datenaustauschplattform agrirouter

Der agrirouter ist eine webbasierte universelle Datenaustauschplattform, die Maschinen und Agrarsoftware für Landwirte und Lohnunternehmer herstellerübergreifend verbindet. Er vereinfacht den Datenaustausch und macht Maschinendaten unterschiedlicher Hersteller nutzbar. Damit verbessert er betriebliche Abläufe und die Wirtschaftlichkeit des landwirtschaftlichen Unternehmens.

Für jeden Einsatz das passende Modell

BiG Pack Gen. 5
BiG Pack 1270 (BP 305-10) BiG Pack 1270 VC (BP305-11) BiG Pack 1290 (BP 405-10) BiG Pack 1290 VC (BP 405-11) BiG Pack 1290 HDP (BP 405-20) BiG Pack 1290 HDP VC (BP 405-21)
Kanalbreite x Kanalhöhe (cm) 120 x 70 120 x 70 120 x 90 120 x 90 120 x 90 120 x 90 konfigurieren
Ballenlänge (m) 1,00 - 3,20 1,00 - 3,20 1,00 - 3,20 1,00 - 3,20 1,00 - 3,20 1,00 - 3,20 konfigurieren
Kolbenhübe (pro min.) 45 45 45 45 45 45 konfigurieren
Anzahl Doppelknoter 6 (Serie) 6 (Serie) 6 (Serie) 6 (Serie) 6 (Serie) 6 (Serie) konfigurieren
MultiBale Option Option - - - - konfigurieren
Leistungsbedarf (kW/PS) 120 / 163 140 / 190 120 / 163 140 / 190 155 / 210 180 / 245 konfigurieren
konfigurieren konfigurieren konfigurieren konfigurieren konfigurieren konfigurieren

Pressen in einer neuen Generation

KRONE BiG Pack

KRONE Landmaschinen

KRONE Landmaschinen

KRONE Landmaschinen

Videos

Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.
Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.
Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.
Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.
Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.
Bitte akzeptiere Marketing-Cookies, um diesen Inhalt zu sehen.
