BiG Pack – De vijfde generatie

• Snij-inrichting: Meeste variaties mogelijk dankzij VariCut – diverse messencassettes met 26 of 51 messen voor alle modellen verkrijgbaar
• Inbrenger / VFS: Het beproefde nog beter – ontdek meer over de verbeteringen van het variabele vulsysteem (VFS)
• Perskanaal: Op alle modellen wordt het duidelijk langere perskanaal van de 1290 HDP gebruikt. Het resultaat is een betere baalvorm en hoger baalgewicht.
• ­KRONE V-knoper: Nieuwe ­KRONE V-knoper met de bekende betrouwbaarheid van het Deering dubbele knopersysteem, waarbij er geen touwknipsels meer achterblijven.
• Touwkasten: Nieuwe vormgeving met de hoogste functionaliteit – ontdek meer over de nieuwe touwkasten
• Doseerinrichting: Voor de BiG Pack van de 5e generatie biedt ­KRONE een volledig geïntegreerd doseersysteem voor inkuil- en conserveringsmiddelen aan.
• ­KRONE PowerClean: Door een geheel nieuwe hydraulische reinigingsblower worden de knopers continu gereinigd. De clou: de luchtstroom wordt achter de touwkasten naar onderen geleid en reinigt daardoor op efficiënte wijze grote delen van de machine.

Met de nieuwe serie BiG Pack grootpakpersen laten de ingenieurs van ­KRONE weer eens zien dat ook na meer dan 25 jaar grootpakpersen bouwen in Spelle de innovatiekracht nog steeds aanwezig is.
In meerdere jaren ontwikkelingswerk is een compleet nieuwe BiG Pack generatie gecreëerd, die zich naast vele bekende technieken vooral door een duidelijk hoger comfort onderscheidt. Bijna alle bouwgroepen zijn hierbij geoptimaliseerd en aan uw wensen aangepast. Hoe we dat precies gedaan hebben, ziet u op de volgende pagina's.

De nieuwe generatie BiG Pack HDP II 1290 Meer capaciteit, hogere persdichtheid, meer comfort: de BiG Pack HDP II 1290 (VC) bepaalt de nieuwe normen en volgt consequent het succesprincipe van zijn voorganger.

V-knoper Hoogste inzetbaarheid dankzij dubbele knopertechniek, helemaal zonder lastige touwknipsels. De KRONE V-knoper overtuigt.

High Performance Hogere prestaties door meer bedieningscomfort en hogere productie – daarvoor staat de nieuwe generatie BiG Pack, die in de toekomst de HighSpeed generatie zal aanvullen.

2017: Met de BaleCollect baalverzamelwagen optimaliseert KRONE het bergen van stro op een duurzame manier. De BaleCollect verzamelt max. drie balen in het veld. Op de weg volgt de BaleCollect de grootpakpers dankzij de telescopische dissel spoorgetrouw en veilig.

2016: Met de snij-inrichting met 51 messen VariCut (VC) completeert KRONE zijn aanbod voor de productie van kort stro.

2013: De BiG Pack HDP II zorgt voor nieuwe records. KRONE heeft een compleet nieuwe grootpakpers ontwikkeld, die een significante verhoging van de doorvoercapaciteit en persdichtheid laat zien.

2011: De generatie “HighSpeed” haalt de markt van de grootpakpersen in – tot 20% hogere doorvoercapaciteit bij gelijke dichtheid vergeleken met de voorganger.

2006: PreChop – de geïntegreerde voorbouwhakselaar verkleint het geoogste stro en verbreedt de gebruiksmogelijkheden van rechthoekige balen.

2005: De BiG Pack 1290 HDP wordt geïntroduceerd en heeft sindsdien de wereldwijde strohandel maatgevend beïnvloed.

2003: KRONE presenteert het MultiBalesysteem – de eerste pers op de markt die zowel grote balen als maximaal negen kleine balen in één grote baal kan binden.

1999: VFS – het variabele vulsysteem van KRONE wordt geïntroduceerd. De dubbele knoopinrichting is voor veel BiG Pack modellen verkrijgbaar.

1993: Het product BiG Pack is geboren – de eerste grootpakpers van KRONE is gebouwd...

• Schoon werk hogere productie door actieve invoerwals
• Groot gedimensioneerde gewasgeleiderol voor de beste prestaties
• Rustige loop door ontwerp zonder curvebaan
• Minder slijtage door 68% minder bewegende delen
• Onderhoudsvrij met lange levensduur

­KRONE "Active pick-up" – dat is de in de praktijk duizendmaal bekroonde, curvebaanloze EasyFlow pick-up, aangevuld met een actief aangedreven invoerwals. Deze optimaal op elkaar afgestemde eenheid biedt u niet alleen een unieke opnamecapaciteit bij minimale slijtage, maar ook een voorbeeldige gewasstroom in de machine – ongeacht of die wel of niet met een snij-inrichting uitgerust is. U kunt sneller rijden en bereikt zo een hogere capaciteit.

De pendelende tastwielen met luchtbanden kunnen zonder gereedschap in hoogte worden versteld en volgen elke bocht. Vanwege hun goede naloopgedrag wordt de graszode ook in bochten ontzien.

De groot uitgevoerde gewasgeleiderol zorgt voor een continue gewasstroom. Deze kan comfortabel en zonder gereedschap via kettingen in de hoogte worden versteld. Door middel van veren wordt deze continu ontlast.

Juist bij hogere stoppels kan de pick-up via de dieptebegrenzers worden ingesteld – de tastwielen worden ontlast en heffen de pick-up alleen bij grote oneffenheden.

Met een werkbreedte van 2,35 m (DIN 11220), vijf tandrijen en 55 mm tandafstand werkt de ongestuurde EasyFlow pick-up absoluut schoon. De actief aangedreven invoerwals laat in combinatie met de toevoervijzels aan de zijkanten zijn sterke kanten met name zien in droog, breekbaar materiaal en geeft een duidelijk hogere capaciteit.

De curvebaanloze EasyFlow pick-up is eenvoudig opgebouwd en heeft minder bewegende delen. Dat zorgt voor een zeer rustige loop en minder slijtage, dat weer tot uiting komt in lagere onderhouds- en servicekosten.

• Tot 51 messen voor het produceren van kort gesneden stro van de hoogste kwaliteit
• Variabele messengroepschakeling voor flexibele snijlengtes
• Hoge capaciteit dankzij riemaandrijving en rotor met vier sterren
• Optioneel met terugdraai-inrichting voor het snel verhelpen van blokkades
• Verkrijgbaar als variant met 26 of 51 messen – voor elke toepassing de juiste snij-inrichting

Met VariCut 26 of VariCut 51 biedt ­KRONE een zeer flexibele en comfortabele snij-inrichting voor zijn grootpakpersen aan, die niets te wensen overlaat. Geeft u de voorkeur aan snijlengtes van minimaal 44 mm, dan is de variant met 26 messen de juiste keuze; moet het maar half zo lang worden, dan adviseren wij de variant met 51 messen.

• Tot 51 messen voor produceren van kort stro van hoogste kwaliteit
• Variabele messengroepschakeling voor flexibele snijlengtes
• Hoge capaciteit dankzij riemaandrijving en rotor met vier sterren
• Optioneel met terugdraai-inrichting voor het snel verhelpen van blokkades
• Verkrijgbaar als variant met 26 of 51 messen – voor elke toepassing de juiste snij-inrichting

Met VariCut 26 of VariCut 51 biedt KRONE een zeer flexibele en comfortabele snij-inrichting voor zijn grootpakpersen aan, die niets te wensen overlaat. Geeft u de voorkeur aan snijlengtes van minimaal 44 mm, dan is de variant met 26 messen de juiste keuze; moet het maar half zo lang worden, dan adviseren wij de variant met 51 messen.

Voor onderhoudswerkzaamheden kan de messencassette, bestaande uit één stuk, met enkele handelingen zonder gereedschap, en met behulp van een optioneel transportonderstel voor een heftruck, zijwaarts uit de machine worden getrokken. Als de snij-inrichting tijdens het oogsten, bijvoorbeeld bij het persen van hooi niet nodig is, kan de pers ook zonder messencassette worden gebruikt.

Met de optioneel verkrijgbare terugdraai-inrichting kunnen ook meer grotere blokkades snel worden verholpen. Daarvoor kan de draairichting van de snij-inrichting vanuit de cabine worden teruggedraaid, om de vreemde voorwerpen die de blokkade veroorzaken snel te verwijderen.

Met behulp van een handgreep kan de reinigingsklep boven de messen worden omgeklapt, om vuil en gewasresten te verwijderen. Bovendien wordt bij de VariCut 51, met de geïntegreerde persluchtreiniging, de omgeving van de messen en de individuele mesbeveiliging schoongehouden.

De messen kunnen in groepen van 51, 26, 25, 12 en 5 messen worden geschakeld bij de VariCut 51 en in groepen van 26, 14, 12, 6 en 6 bij de VariCut 26. De geselecteerde groep wordt vanuit de cabine hydraulisch geschakeld. Alle schakelnokken zijn op de as gestoken en kunnen voor individuele groepen worden samengesteld.

Bij het hydraulisch inschakelen van de messen wordt de messencassette in het frame onder spanning gebracht. De looprollen van de messencassette worden daardoor ontlast en bij het snijden ontstane trillingen worden veilig opgevangen. Dit verzekert een duurzame lichte loop bij het in- en uittrekken van de cassette.

Een powerband aan de zijkant drijft de pick-up en rotor aan. Dankzij de continue slipbewaking wordt de riemaandrijving bij overbelasting automatisch uitgeschakeld en worden pick-up en snij-inrichting ook uitgeschakeld. Het in- en uitzwenken van de messen voor een voorzichtig opnieuw opstarten kan naar keuze automatisch of handmatig plaatsvinden.

• Kort gehakseld product kleinste theoretische haksellengte: 21 mm
• Haksellengte instelbaar met inschakelbare tegensnijkanten
• Met rafelingseffect voor een betere vochtopname
• Met schakelaandrijving en hydraulische hoogteverstelling

Als geïntegreerde voorbouwhakselaar voor KRONE grootpakpersen van de nieuwe series BiG Pack 1270 (VC), 1290 (VC) en 1290 HDP (VC) maakt de PreChop met 96 roterende messen en twee rijen met elk 47 contramessen een theoretische haksellengte van 21 mm mogelijk. Daarbij hakselt de PreChop niet alleen, maar rafelt hij de strohalmen ook zichtbaar.

In combinatie met PreChop kan de invoerwals van de actief aangedreven pick-up indien nodig worden vastgezet en uitgeschakeld. De gewasgeleiderol kan dan ook worden weggeklapt. Bij een hoog geheven PreChop kan de pers worden gebruikt zonder demontage van de voorbouwhakselaar.

Juist in stoffige omstandigheden is een goede reiniging van de knopers belangrijk. Met het compleet nieuw ontwikkelde ­KRONE PowerClean worden niet alleen de knopers, maar ook grote delen van de pers betrouwbaar tegen het achterblijven van vuil en gewasresten beschermd.

Als u de PreChop langere tijd niet nodig hebt, kunt u de aan steekbouten opgehangen voorbouwhakselaar gemakkelijk uitbouwen. Na het losmaken van de steekbouten en de aandrijfas wordt de hakselaar er op transportrollen zijwaarts uitgereden.

De messenrotor heeft een grote diameter van 525 mm en is uitgerust met 96 spiraalvormig geplaatste klepelmessen. Met meer dan 3.000 t/min. wordt het gewas door twee rijen tegenmessen met elk 47 vaststaande messen getransporteerd, voordat het direct op de pick-up van de BiG Pack wordt geworpen. Een wervelingslijst tussen de tegenmessen zorgt voor de beste snijkwaliteit. De intensiteit van de twee tegenmessen kan zonder gereedschap in elk vijf standen worden versteld. Voor een langere levensduur kunnen alle messen aan beide zijden worden gebruikt.

Fijn gehakseld en stofvrij stro kan bijvoorbeeld worden gebruikt als strooisel in pluimveestallen, ligboxen voor melkvee, of zeugen- en mestvarkensstallen. Bovendien kan het dienen als ruwvoer in een structuurarm rantsoen, als bodembedekking in de aardbeienteelt, of als voedingsbodem voor het kweken van champignons. Het bewerkte stro krijgt een groter absorptievermogen, kan gemakkelijker in de stal worden verdeeld; de mestafvoer raakt niet verstopt en de mest wordt sneller gecomposteerd.

• Gelijkmatige verdichting door invoeren in meerdere fasen
• „Voorpersing in het transportkanaal voor complete vulling van het perskanaal
• „Vormvaste balen, ook bij kleine zwaden
• „Gelijkmatig verdichte balen voor hogere baalgewichten
• „Automatische overlastkoppeling voor hogere capaciteit

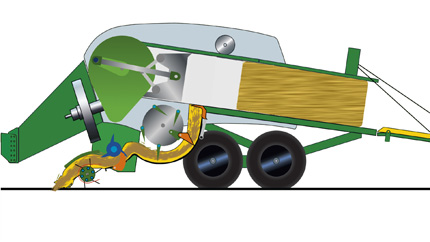

Het principe van VFS: de toevoerbalken en inbrengers voeren het gewas eerst in de voorkamer, waar het wordt verzameld en voorverdicht. Pas als de voorkamer volledig gevuld is, voert de inbrenger het gewas in het perskanaal. Dat zorgt voor keiharde en stabiel gevormde balen, ook bij kleine zwaden en een lage rijsnelheid.

Afb. 3: Pas wanneer de voorkamer vol is, zwenkt de tegenhouderkam automatisch naar achteren. Daarbij maakt deze de weg van de voorkamer naar het perskanaal vrij en bedient daarbij tevens een koppelingspal.

Afb. 2: Zolang de curvebaan van de variabele inbrenger niet is versteld, transporteren de toevoerbalken en de inbrenger het gewas naar de voorkamer en persen het hier voor. De tegenhouderkam houdt het gewas onder het perskanaal tegen.

Afb. 1: Het VFS systeem werkt met 4 gestuurde toevoerbalken, een variabele inbrenger en een tegenhouderkam. De toevoerbalken worden door een gemeenschappelijke curvebaan aangestuurd. De variabele inbrenger wordt aangestuurd door een tweede verstelbare curvebaan.

Afb. 4: De koppeling verstelt de complete curvebaan van de variabele inbrenger, deze krijgt hierdoor een andere stand en transporteert het gewas vervolgens naar het perskanaal. Daarna zwenken tegenhouderkam en variabele inbrenger automatisch terug naar hun uitgangspositie.

De pers met twee snelheden: Met een KRONE BiG Pack bent u uitgerust voor alle mogelijke toepassingen. Als u in grote zwaden het volle vermogen nodig hebt, gebruikt u de BiG Pack met 1.000 toeren op de aftakas en maakt de perswagen 45 slagen per minuut. Onder lichte omstandigheden kunt u het aftakastoerental tot 800 toeren verlagen en maakt de perswagen 36 slagen per minuut om brandstofbesparend keiharde balen te persen.

• Groot en zwaar vliegwiel met hoog toerental voor een rustige loop
• Rechtstreekse vermogensoverdracht via tussenassen en overlastkoppelingen
• Geen breekbouten in de aandrijving voor het hoogste bedieningscomfort
• Eenvoudige machinestart dankzij hydraulische aanloophulp, optioneel verkrijgbaar voor elke BiG Pack

­KRONE heeft altijd al ingezet op grote vliegwielen, want alleen zo kunnen belastingspieken in de aandrijving verminderd worden en kan de economische efficiëntie van de grootpakpersen worden verhoogd. De aandrijving via tandwielkasten en aandrijfassen in plaats van kettingen zorgen bovendien voor een zeer efficiënte aandrijving van de hele machine. Oncomfortabele beveiliging van de aandrijving door middel van breekbouten zult u bij een KRONE BiG Pack vergeefs zoeken. Hierbij is alles zeer comfortabel met overlastkoppelingen beschermd.

Naast de riemaandrijving van de VariCut snij-inrichting en de aansturing van het perskanaal, is ook de hydraulische installatie van de ­KRONE PowerClean machinereiniging een gesloten systeem, dat geen olie van de trekkerhydrauliek nodig heeft.

De aandrijving van de toevoerbalken en knopers vindt bij ­KRONE grootpakpersen plaats via robuuste en onderhoudsarme aandrijfassen en aandrijvingen, alsmede overlastkoppelingen. Met deze aandrijftechniek koopt u comfort en betrouwbaarheid.

Bij het starten van de BiG Pack wordt de aftakas beveiligd via een slipkoppeling. Bij overbelasting van de machine beveiligt een automatische spieschakelkoppeling de pers op betrouwbare wijze tegen de kracht van het vliegwiel. Beide koppelingen zijn onderhoudsvriendelijk vóór het vliegwiel gemonteerd.

Het grote vliegwiel voorkomt onrustig draaien en stampen, en verzekert zo een rustige loop van de machine. Bij een ­KRONE BiG Pack worden belastingspieken afgekapt; de machine loopt gelijkmatig en heeft een aanmerkelijk lager benodigd vermogen. Hierdoor wordt niet alleen de chauffeur ontzien, maar wordt ook brandstof bespaard en slijtage tot een minimum beperkt.

Om de machine te ontzien bij het starten, kunnen alle BiG Pack persen met een hydraulische aanloophulp worden uitgerust. Middels een dubbele hydraulische motor wordt het vliegwiel aangedreven voordat de aftakas wordt ingeschakeld.

• Verlengd perskanaal voor optimale baalvorm en dichtheid, met name in droog materiaal
• Groot gedimensioneerde hydraulische cilinders in directe druk voor de hoogste baaldichtheid
• Elektronische sterwielsensor voor altijd gelijke baallengtes
• Elektronische perskrachtregeling voor een gelijkmatige baaldichtheid
• Deelbare baaluitwerper voor het uitwerpen van alleen de achterste baal, of het leegmaken van het hele perskanaal



Met een meer dan 20% langer perskanaal en bovenste persklep over de volle kanaalbreedte creëert de nieuwe BiG Pack de ideale omstandigheden voor een nog betere baalvorm en -dichtheid, vooral bij zeer droge gewassen en een hoge capaciteit. De boordhydrauliek met automatische perskrachtregeling zorgt ook bij wisselende vochtgehaltes en verschillende gewassen altijd voor keiharde, vormvaste balen.

De balenuitwerper is deelbaar, dat wil zeggen: u kunt beslissen of u alleen de laatste baal wilt uitwerpen of dat u het kanaal helemaal leeg wilt maken. Bij bediening van de balenuitwerper daalt de druk in het perskanaal automatisch naar een instelbare waarde. Afhankelijk van het gewas wordt daarbij door een nog resterende druk de baaluitworp vereenvoudigd. In de automatische modus voert de balenuitwerper automatisch meerdere cycli uit.

Wanneer met persen wordt begonnen, is de handmatige modus altijd met 50 bar persdruk ingesteld. In deze modus moet eerst het perskanaal gevuld worden met gewas, voordat er naar de automatische modus overgeschakeld kan worden. De chauffeur kan natuurlijk ook met een vaste waarde tussen 0 en 180 bar persen, maar de automatische perskrachtregeling is dan uitgeschakeld.

De chauffeur kiest via de bedieningsterminal een dichtheid tussen 0 en 100%. De hydraulische druk in het perskanaal wordt daarna automatisch door de perskrachtregeling aangepast. Zo perst u ook onder wisselende omstandigheden gelijkmatig verdichte balen.

­KRONE gebruikt op de BiG Pack elektronische baallengtemeting met behulp van een sterwiel. Deze is midden in het perskanaal aangebracht en door een afdekking aan de zijkant beschermd tegen vreemde voorwerpen en vervuiling.

De BiG Pack is uitgerust met een sterk frame-uiteinde met aanbouwconsole Daaraan kan bijvoorbeeld eenvoudig een balenverzamelwagen worden gemonteerd.

Het perskanaal is met 20% verlengd tot een lengte van 3,60 m. Bij de BiG Pack 1290 HDP zijn bovendien in het voorste deel standaard slijtplaten ingebouwd. Dit maakt optimaal gevormde en verdichte balen bij geringe slijtage mogelijk. Tot wel zes groot gedimensioneerde cilinders bedienen de perskleppen bovenop en aan de zijkanten. Het juk is zeer robuust en voor een constante, maximale belasting ontworpen.

• Hoge betrouwbaarheid door dubbele knoper technologie
• Standaard ­KRONE PowerClean met overdruk tegen verontreinigingen
• Standaard met centrale smering
• Lange levensduur

Bij gelijkmatig verdichte balen kan men niet om de dubbele knoper technologie heen. Tijdens het persen worden het bovenste en onderste touw losjes toegevoerd en pas tijdens het knopen kortstondig in de knoper gelegd. De duidelijk lagere belasting van de knopers en het touw zorgen voor de hoogste inzetbaarheid en betrouwbaarheid.

Behalve de hoofdtouwkasten biedt ­KRONE als enige fabrikant optioneel twee extra touwkasten aan de achterkant van de machine aan. Hierin kunnen in totaal zes rollen touw van 15 kg worden meegenomen en daarmee kan de werkdag duidelijk worden verlengd met ca. 250 - 300 balen extra.

Niet alleen de vormgeving maar ook de functionaliteit van de touwkasten is duidelijk verbeterd. De touwkast zelf maakt deel uit van de zijdelingse beschermkap en kan via een extra klep gereedschapsloos geopend worden. Stof en vuil worden zo effectief tegengehouden. 15 rollen touw per kant worden op logische wijze met elkaar verbonden. Naast de gangbare 11 kg rollen biedt ­KRONE nu ook rollen van 15 kg aan, die de capaciteit aanzienlijk verhogen.

Tijdens het persen van de baal wordt zowel aan de bovenzijde als aan de onderzijde touw aangevoerd, dat steeds aan het begin (beginknoop) en aan het einde (eindknoop) van de desbetreffende baal aan elkaar wordt geknoopt. Het onderste touw wordt via een spansysteem door de naald aangevoerd; het omsluit de onderkant en de beide uiteinden van de baal. Het bovenste touw wordt direct via een spansysteem naar de baal toegevoerd en sluit de bovenkant van de baal. Daardoor wordt gegarandeerd dat de machine in elk gewas met de hoogste perskracht kan persen.

• Voorkomt verontreinigingen effectief voordat die ontstaan
• Hydraulische aandrijving voor het schoonste resultaat
• Reinigt betrouwbaar naast de knopers ook de zijkanten van de machine tot aan de as
• Maximaal comfort en veiligheid

Met het reinigingssysteem ­KRONE PowerClean slaat ­KRONE een hele nieuwe weg in. Door een overdruk op de knopertafel worden verontreinigingen tegengehouden voordat ze ontstaan. De achter de touwkasten omlaag geleide lucht reinigt op betrouwbare wijze de zijkanten van de machine tot aan de assen. Met dit systeem houdt u zeer comfortabel grote gedeelten van de pers schoon en bent u veilig onderweg op de weg en in het veld.

In de gesloten stand wordt de knopertafel in zijn geheel door een fraai vormgegeven kunststof kap afgedekt. De knopers zijn zo optimaal tegen invloeden van buitenaf beschermd.

Twee grote blazers voeren de lucht van achteren naar de knopertafel toe. Door de overdruk in het knopersysteem hebben stof en gewasresten al helemaal geen kans die te bereiken. De gecreëerde luchtcirculatie reinigt op betrouwbare wijze het deel achter de touwkasten.

Het hydraulisch boordsysteem zorgt voor een krachtige aandrijving van de unit zodra de aftakas wordt ingeschakeld. De bekende persluchtreiniging is niet meer nodig, waardoor er aanzienlijk minder van de trekker wordt gevraagd.

De hele unit kan makkelijk en zonder gereedschap omhoog worden gezwenkt, waardoor de knopers uitstekend bereikbaar zijn. Bij het omhoog zwenken worden de blazers automatisch uitgeschakeld.

• Max. 9 individuele balen in één grote baal
• Kleine balen met lengte van 0,30 m tot 1,35 m
• Grote capaciteit op het veld
• Makkelijk te hanteren kleine balen op het erf

Met het optionele MultiBale-systeem wordt uw BiG Pack 1270 een echt multitalent.
Met grote balen in het veld kunt u ook grote arealen zeer efficiënt ruimen en vervolgens transporteren. Kleine balen kunnen op het erf, als er geen grote transportmiddelen beschikbaar zijn, makkelijk worden verplaatst en verdeeld. Met het MultiBale-systeem biedt KRONE een uniek systeem aan, waarmee u zich van de concurrenten kunt onderscheiden en uw klantenkring kunt uitbreiden.

In de MultiBale stand knopen twee knopers de kleine balen, de andere knopers binden de grote baal. Dit wordt mogelijk gemaakt door een gedeelde naaldjuk. Door een gestuurde koppelpal worden de twee naaldjukken gekoppeld of ontkoppeld. Omdat de dubbele knoopinrichting alleen bij touwtoevoer kan werken, lopen de touwen onaangetast onder de knopers door. De kleine balen worden met slechts twee touwen gebonden (1). Aan het einde van het persproces worden beide naaldjukken weer automatisch gekoppeld, waarmee alle knopers weer touw toegevoerd krijgen (2). De grote baal wordt ten slotte stevig samengebonden.

Al tijdens het persen op het land stelt de bestuurder via de bedieningsterminal in de cabine het gewenste aantal balen in. Naast de totale lengte van de grote baal wordt het aantal kleine balen gekozen. De kleine afzonderlijke balen worden dan telkens met twee touwen, de grote baal met vier touwen samengebonden. Natuurlijk kunt u ook conventionele balen persen. Dan wordt de grote baal met zes touwen samengebonden.

Tot negen afzonderlijke balen samengebonden tot één grote baal: het bekroonde MultiBale-systeem vereenvoudigt de behandeling van balen in het veld en op het erf. De kleine balen hebben een lengte van 0,30 tot 1,35 m en kunnen ook zonder dure techniek eenvoudig worden verplaatst. Natuurlijk kunnen ook gewoon grote balen met een lengte tot 2,70 m worden geperst.

• Versterkte dissel met 3 t maximum toegestane steunlast
• Nieuwe versterkte tandemas van BPW tot max. 60 km/h
• Optioneel 26,5“ banden voor machines met snij-inrichting Licht te trekken en nog lagere bodemdruk juist onder moeilijke omstandigheden
• Speciaal voor de BiG Pack ontwikkeld bogie-asaggregaat van BPW met het hoogste rijcomfort dankzij paraboolveren

In het veld of op de weg – met de KRONE BiG Pack bent u altijd comfortabel en veilig onderweg. Daaraan draagt vooral de keuze voor een starre of meelopend gestuurde tandemas bij, die een maximum snelheid tot 60 km/h mogelijk maakt.

Het onderhoud van de stuuras kan ook duidelijk comfortabeler plaatsvinden. Alle smeerpunten zijn met een smeerinterval van < 50 h op de centrale smering aangesloten. Behalve dat het dagelijkse onderhoud minder tijd kost, worden vooral stof en vuil continu van de smeerpunten weggehouden.

Alle BiG Packs kunnen naar keuze met banden in de maten 500/60 R22.5 of 620/50 R22.5 worden uitgerust. Dat hiervoor hoogwaardige radiaalbanden worden gebruikt is vanzelfsprekend. De banddiameter is bij beide uitvoeringen gelijk, alleen de breedte van de banden verschilt. De totale breedte van de machine ligt bij beide varianten onder 3 meter. Bovendien worden voor de machines met snij-inrichting 26,5" banden aangeboden.

Met het geveerde boogie-tandemonderstel loopt de BiG Pack ook met 60 km/h heel rustig en worden bestuurder en machine ontzien. Dankzij de nalopend gestuurde achterwielen kunt u elke bocht aan en wordt de waardevolle graszode ontzien. Voor achteruitrijden of hogere rijsnelheden vooruit wordt de stuuras automatisch rechtgezet en hydraulisch vergrendeld.

Het aan- en afkoppelen van de machine aan de trekker kan juist bij gebruik van de K80 kogelkoppeling aanzienlijk worden vergemakkelijkt door de optionele hydraulische steunpoot te gebruiken. Deze is dubbelwerkend en wordt direct door de trekkerhydrauliek van olie voorzien. Desgewenst is ook een mechanische steunpoot verkrijgbaar.

Als optie kunnen alle BiG Packs met een K80 kogelkoppeling worden uitgerust. Voor het gebruik van een ondertrekhaak is ook een hitch-aankoppeling of ringtrekoog verkrijgbaar. De koppelingen zijn standaard op de centrale smering aangesloten.

Alle BiG Packs kunnen naar keuze met boven- of onderaanspanning worden gebruikt. Dit wordt mogelijk gemaakt door de modulaire dissel voor een oplegdruk tot maximaal drie ton. Dankzij de compacte bouwwijze en de in verschillende posities te monteren ondersteuning van de aftakas kan er altijd een optimaal aftakasverloop worden gerealiseerd. Om de trekkerbanden, met name in krappe bochten, te beschermen zijn optionele aanrijbeveiligingen verkrijgbaar. Voor wereldwijde inzet zijn diverse aanspanningsvarianten voor verschillende landen verkrijgbaar.

• Kleuren touchscreen displays met hoge resolutie en maximaal comfort
• Dankzij de ISOBUS standaard zijn de ­­KRONE bedieningsterminals voor de BiG Pack grootpakpersen geschikt voor alle machines met ISOBUS
• In combinatie met een trekker met ISOBUS kan de KRONE BiG Pack ook via de trekkerterminal worden bediend
• Bedieningsknoppen direct op de machine voor eenvoudige bediening bij reiniging en onderhoud

Met de DS 500 terminal van ­KRONE beschikt u al over een zeer comfortabel kleuren touchscreen, waarmee u alle belangrijke machinefuncties kunt bedienen. Maximaal comfort bieden de ISOBUS terminals CCI 800 en CCI 1200, die tegelijkertijd voor de bediening van de machine en als camerabeeldscherm gebruikt kunnen worden.

Met behulp van BUS-knoppen kunnen de snij-inrichting, het klappen van de touwkasten, de rollenbaan en balenuitdrukker alsmede de LED-werklampen en -onderhoudsverlichting direct op de machine worden bediend. De LED-verlichting in de toetsen geeft een visuele bevestiging over de juiste activering van de afzonderlijke functies.

Alle ISOBUS-compatibele ­KRONE machines kunnen ook direct via een ISOBUS-terminal in de trekker worden bediend. U sluit eenvoudig een kabel aan en de vertrouwde bedieningsinterface verschijnt al op de trekkerterminal in de cabine. Extra bedieningselementen, zoals de CCI A3-joystick, kunnen afhankelijk van de trekker de bediening van de machine ook nog eens vereenvoudigen.

De CCI 1200 ISOBUS-terminal met 12" touchscreen biedt de mogelijkheid altijd twee 'Universal Terminals' (UT) op één display weer te geven. Zo kunt u bijvoorbeeld een BiG Pack met balenverzamelwagen én camerabeeld via slechts één terminal bedienen en u hebt nog maar één display nodig. Dat bespaart geld en in de cabine blijft het zicht rondom behouden. Op het kleurendisplay met een hoge resolutie kunnen functies ook in de 'mini-viewer' worden weergegeven.

De ISOBUS-terminal CCI 800 met 8" touchscreen dient voor de bediening van de machine en tegelijkertijd als camerabeeld, om bijvoorbeeld een balenverzamelwagen in het oog te houden. Deze multifunctionaliteit bespaart kosten en maakt een optimaal zicht rondom mogelijk. Op het kleurendisplay met een hoge resolutie kunnen functies ook in de 'mini-viewer' worden weergegeven.

De compact gebouwde DS 500 terminal beschikt over een 5,7" kleurendisplay en maakt een overzichtelijke en eenvoudige bediening van de machine mogelijk. Die vindt naar keuze plaats met de twaalf functietoetsen, via het touchscreen of met behulp van de draaiknop aan de achterkant.

• Hydraulisch in- en uitklappen van de zijkappen voor makkelijk bijvullen van de touwvoorraad en optimale toegankelijkheid voor onderhoud en reparatie
• Centrale smering voor langere onderhoudsintervallen en onderhoud dat minder tijd kost
• Extra tank voor water plus zeepdispenser voor het ter plaatse handen wassen

Regelmatig onderhoud van de machine verhoogt de betrouwbaarheid en levensduur van uw BiG Pack. Hiervoor heeft KRONE een innovatief klapconcept ontwikkeld, waarmee de beschermkappen makkelijk voor onderhoud en reparatie alsmede voor het aanvullen van de touwvoorraad hydraulisch in en uit worden geklapt. Bij het openen en sluiten van de touwkasten worden de werkruimtes automatisch door LED-lampen verlicht, zodat u zowel in het donker als overdag altijd het overzicht houdt.

Een achter aan de machine aangebouwde watertank met zeepdispenser zorgt ervoor dat u ook na korte ingrepen aan de machine niet met vieze handen terug in de trekker moet.

De centrale smering, met een groot reservoir voor het smeervet, maakt langere onderhoudsintervallen mogelijk en het onderhoud kost minder tijd. Deze bevindt zich ter bescherming tegen UV-straling voor onder de linker beschermkap.

De in de beschermkappen geïntegreerde touwkasten kunnen voor het bijvullen van het touw hydraulisch worden uitgeklapt. Na het bereiken van de optimale hoogte worden de touwkasten dan eenvoudig en zonder gereedschap geopend. In deze positie zijn de rollen touw optimaal bereikbaar en moeiteloos te verwisselen.

Voor onderhouds- en reparatiewerkzaamheden moeten alle delen van de machine goed bereikbaar zijn. Hiervoor kunnen de zijdelingse beschermkappen van de BiG Pack, naar behoefte via de terminal direct vanuit de trekkercabine of met de toetsen aan de achterkant van de machine, zo ver uitklappen dat comfortabel werken op ooghoogte en met voldoende hoofdruimte mogelijk is.

• Standaard LED-verlichting voor eenvoudig onderhoud aan de machine bij de touwkasten en de knopers
• Optionele extra – LED-verlichting voor maximaal bedieningscomfort, ook op lange werkdagen
• Optionele LED-werklampen voor het beste overzicht in het veld
• Verschillende verlichtingspakketten voor individuele aanpassing verkrijgbaar

Nacht wordt dag! ­KRONE biedt voor de BiG Pack een veelvoud van verlichtingspakketten aan, zodat u de pers helemaal aan uw eigen behoeften kunt aanpassen. De LED-onderhoudsverlichting in de touwkasten, boven de naalden en in de knoperkap is standaard ingebouwd. Optioneel zijn zowel meer LED-onderhoudsverlichting of LED-werklampen verkrijgbaar.

• „Koploper op het gebied van “High Density” perstechniek
• „Hoogste persdichtheid en optimale verwerking
• „Nog efficiënter in de strologistiek

Tegenwoordig is ongeveer elke tiende verkochte grootpakpers wereldwijd een KRONE BiG Pack 1290 HDP. Deze produceert hoogverdichte vierkante balen met afmetingen 120 x 90 cm.

Hoe kunnen we de kosten, benodigde tijd en opslagcapaciteit in de strohandel effectief verminderen? Deze vraag stelde ­KRONE zich in het jaar 2003. Al snel werd duidelijk dat al deze factoren door een hoger baalgewicht resp. een hogere baaldichtheid kunnen worden geoptimaliseerd! Het idee van een 'High-Density Pers' is geboren!

Het rendement van de stroberging en de winst uit de handel in stro zijn sterk afhankelijk van de bergings-, vracht- en opslagkosten. Juist hier positioneert ­KRONE het HDP-systeem. Met een tot 25% hogere baaldichtheid dalen namelijk de vervolgkosten. De professionele handel van stro wordt daardoor interessanter. Een BiG Pack HDP staat garant voor uw succes. Deskundigheid wordt terugbetaald.

Bij een stro-opbrengst van 4 t/ha en een baalgewicht van 500 kg hoeft u, in vergelijking met een traditionele grootpakpers met balen van 400 kg, twee balen per hectare minder te laden. Ondanks het gebruik van hoogwaardig touw – ­KRONE adviseert om ­KRONE excellent HDP Strong² te gebruiken – dalen de touwkosten significant door een 25% hogere persdichtheid.

• Bespaart tijd en kosten bij het opruimen van grote balen
• Optimaal naloopgedrag dankzij de telescopische dissel
• Verschillende aflegvarianten voor navolgende werkgangen
• Standaard geïntegreerde weeginrichting
• Efficiënt en ontziet de bodem

Tijdens het persen verzamelt de ­KRONE BaleCollect tot drie vierkante balen van 120 cm breed, of optioneel tot vijf balen van 80 cm. Dankzij de verschillende aflegvarianten kunnen de balen optimaal worden neergelegd voor de navolgende werkgang in het veld. Hierdoor zal veel tijd worden bespaard bij het opruimen van de balen en minder over het perceel worden gereden, om zodoende bodemverdichting tot een minimum te beperken.

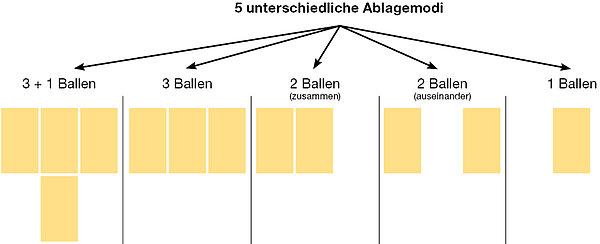

Om optimaal af te kunnen leggen, kan er uit verschillende aflegvarianten worden gekozen. Waarbij de BaleCollect de keuze heeft uit vijf varianten. Moeten alle balen op of in de buurt van de kopakker liggen, dan kan de variant ”3 balen“ of ”3 balen + 1“ worden gebruikt. Moeten er daarentegen silagebalen worden gewikkeld, dan kan uit '2 balen samen' of '2 balen uit elkaar' worden gekozen. Afhankelijk van of de balen als dubbele baal gewikkeld worden, of dat de wikkelaar de balen afzonderlijk oppakt. Natuurlijk kunnen de balen ook met een druk op de knop handmatig worden afgelegd. Met behulp van GPS-besturing is nu ook het afleggen op max. vijf AB-lijnen mogelijk. Daarmee wordt het afleggen van balen nog gelijkmatiger en comfortabeler.

Het platform van de BaleCollect heeft een capaciteit van maximaal drie balen bij een kanaalbreedte van 120 cm, of maximaal vijf balen bij een kanaalbreedte van 80 cm. Zodra een baal het perskanaal heeft verlaten, schuift de dwarsbalk de baal naar links of rechts, zodat er ruimte wordt gemaakt voor de volgende baal. Is de ingestelde aflegvariant bereikt, dan worden alle balen automatisch van het platform afgeschoven.

• Tank met capaciteit van 400 liter achter het juk boven het perskanaal gemonteerd.
• Merkonafhankelijke pomp-unit in stofdichte kast goed bereikbaar op het juk gemonteerd
• Dosering van verschillende hoeveelheden direct boven de pick-up voor de beste verdeling
• Verschillende bedrijfsstanden voor zeer accurate dosering en de beste voederkwaliteit
• Eenvoudig onderhoud en gebruik

Inkuilen of conserveren – met het optionele, volledig geïntegreerde inkuilmiddel doseersysteem is uw BiG Pack van de 5e generatie nog veelzijdiger inzetbaar. Als het optimale vochtgehalte in het oogstgoed eens niet bereikt is, of als u het silageproces in silagebalen duidelijk wilt verbeteren, bent u met dit systeem optimaal uitgerust.

Het doseersysteem wordt volledig in de BiG Pack bedieningsterminal geïntegreerd en kan in verschillende modi worden gebruikt. Ongeacht of het om een vaste doseerhoeveelheid (l/min) gaat, doorvoerafhankelijke dosering (optionele weeg-unit vereist), vochtafhankelijke dosering in drie trappen (optionele vochtmeetinrichting vereist) of procentuele doorstroom hoeveelheid – alle waarden kunnen gemakkelijk en comfortabel via een submenu worden ingesteld.

Het inkuil- of conserveringsmiddel wordt via twee vernevelaars met vlakke straal per leiding direct boven de pick-up in de gewasstroom gesproeid. Dankzij de twee leidingen kunnen daardoor drie verschillende doseerhoeveelheden afhankelijk van het vochtgehalte worden ingebracht. Om het onderhoud te vereenvoudigen, kunnen de vernevelaarhouders zonder gereedschap worden opgeklapt.

De pomp-unit met filters en ventielen wordt goed beschermd tegen stof in de pompkast op het juk ingebouwd. Deze kan zonder gereedschap met een paar handgrepen worden verwijderd om bijv. in de winter vorstvrij op te bergen. Er is ook gedacht aan handige functies zoals een persluchtaansluiting voor het leegmaken van de leidingen en een goede drainage van de pompkast. Voor onderhoudswerk kan de pomp met een drukknop aan en uit worden gezet.

In de speciaal voor de BiG Pack ontwikkelde tank neemt u tot 400 liter inkuil- resp. conserveringsmiddel achter op het perskanaal mee. De elektrische niveau-indicator geeft steeds het actuele peil aan. Bijvullen is mogelijk via de grote vulopening met zeef, of via de leiding aan de zijkant achter aan de machine.

• Volledig geïntegreerde vochtmeting in het perskanaal
• Volledig geïntegreerde weeginrichting in de baalglijbaan
• Camerasysteem voor veilig achteruitrijden
• Extra touwkastenaan de achterkant van de machine
• Inkuilmiddelinstallatie voor optimalisatie van de voerkwaliteit

Met de optionele extra uitrusting kunt u uw pers nog verder uitrusten, zodat het werk nog aangenamer wordt. Zo wordt u met de vochtmeting en weeginrichting steeds precies geïnformeerd over het resultaat van uw werk. Met de LED-werklampen en de achteruitrijcamera behoudt u te allen tijde het overzicht.

Met KRONE SmartBale worden alle afgelegde grootpakbalen en ronde balen op een balenkaart aangegeven. De SmartBale app levert onafhankelijk van de uitrusting van de pers extra informatie, zoals vochtigheid, gewicht, afmetingen en of het oogstgoed gesneden is. Vochtige balen worden met een kleur gemarkeerd, zodat ze makkelijk te herkennen zijn en afzonderlijk kunnen worden opgeslagen.

Met ­KRONE Smart Telematics hebt u de data van uw machines altijd in beeld. Voor de bedrijfsleider is de voortgang van het werk altijd direct zichtbaar, zonder dat met de bestuurder moet worden gebeld. Met overzichtelijke baalkaarten en gedetailleerde informatie over elke baal worden de werkresultaten optimaal gedocumenteerd en kunnen die met een paar klikken in eenvoudige PDF-rapporten worden omgezet.

De telemetrie-unit ­KRONE SmartConnect is de technische basis voor het complete datamanagement van ­KRONE machines. Of het nu gaat om data-uitwisseling met agrirouter, de functies van ­KRONE Smart Telematics, of gewoon software licenties via E-Solutions – ­KRONE SmartConnect vormt de juiste basis en gebruikt door middel van de multinet-SIM-kaart automatisch het beste netwerk op de huidige locatie. De KSC behoort al tot de standaard uitrusting van de BiG Pack.

­­­KRONE grootpakpersen kunnen met een achteruitrijcamera en kleurenmonitor worden uitgerust. De monitor is bedoeld voor het gebruik van een extra camera. Als alternatief kan de camera ook op de CCI-terminal worden aangesloten.

Wilt u er steeds van op de hoogte zijn of aan de gewichtseisen van uw klanten wordt voldaan? Dan is de optionele rollenbaan met geïntegreerde weeginrichting precies het juiste voor u. Op de terminal kunt niet alleen het gewicht van elke afzonderlijke baal aflezen, maar ook het totale gewicht van de geperste balen.

Met de optionele vochtmeting wordt u steeds over de actuele toestand van het geperste materiaal geïnformeerd. De gegevens kunnen op de monitor in de cabine worden afgelezen. Als een vooraf ingestelde drempelwaarde wordt overschreden, wordt u automatisch gewaarschuwd.

Met de geheel nieuw ontwikkelde, gedeeltelijke machinereiniging slaat ­KRONE een totaal nieuwe weg in. Door twee hydraulisch aangedreven blazers wordt in het knoperdeel een overdruk gecreëerd, waardoor materiaal grondig wordt verwijderd. De circulerende lucht wordt achter de touwkasten omlaag geleid en reinigt de zijkanten van de machine tot aan de assen.

Voor alle BiG Pack machines met XCut of VariCut snij-inrichting en de PreChop voorbouwhakselaar is als optie een extra messenset verkrijgbaar.

Behalve de hoofdtouwkasten kunnen optioneel nog twee extra touwkasten aan de achterkant van de machine worden gemonteerd. Hierin kunnen in totaal zes rollen touw van 15 kg worden meegenomen en daarmee kan de werkdag duidelijk worden verlengd.

Om de machines nog comfortabeler aan en af te koppelen, biedt ­KRONE als optie een hydraulisch uitklapbare steunpoot voor alle BiG Packs. De steunpoot is dubbelwerkend uitgevoerd en wordt comfortabel direct door de trekkerhydrauliek aangestuurd.

­KRONE biedt voor alle grootpakpersen een hydraulische startinrichting aan. Door twee oliemotoren wordt het vliegwiel op gang gebracht voordat de aftakas van de trekker wordt ingeschakeld. Natuurlijk gebeurt dit ook via de terminal comfortabel vanuit de cabine.

Verschillende landen – verschillende aanspanningsvarianten: standaard beschikken de BiG Packs over een dissel voor boven- of onderaanspanning. Als optie kunnen alle BiG Packs met een kogelkoppeling of trekoog worden uitgerust. Voor het gebruik van een ondertrekhaak is ook een hitch-aankoppeling of ringtrekoog verkrijgbaar.
