BiG Pack – La quinta generación

• Mecanismo de corte: Máxima variabilidad gracias a VariCut – diferentes bancos de cuchillas disponibles con 26 o 51 cuchillas para todos los modelos
• Acarreador / sistema de llenado variable: Aún mejor, ¡probado! - Descubra más detalles sobre las mejoras en el sistema de llenado variable (VFS)
• Cámara de empacado: Todos los modelos tienen una cámara de empacado considerablemente más larga que la de la 1290 HDP. El resultado es una mejor forma de pacas y mayores pesos de las pacas
• Anudador en V de ­KRONE: Nuevo anudador en V de ­KRONE con la fiabilidad habitual del sistema de doble anudador Deering, en el que no se generan recortes de hilo.
• Contes de hiloenedor: Nuevo diseño con máxima flexibilidad – Obtenga más información sobre el nuevo concepto de contenedor de hilo
• Sistema de dosificación: Para la BiG Pack de la 5ª generación, ­KRONE ofrece un sistema de dosificación totalmente integrado para medios de ensilado y conservación.
• ­KRONE PowerClean: Los anudadores se limpian continuamente mediante un soplador de limpieza hidráulico completamente nuevo. Lo más destacado: la corriente de aire se desvía hacia abajo detrás de los contenedores de hilo, limpiando de manera eficiente grandes partes de la máquina

Con la nueva serie de macroempacadoras BiG Pack, los ingenieros de ­KRONE vuelven a demostrar una vez más que incluso después de más de 25 años de producción de empacadoras gigantes, la capacidad innovadora no disminuye en absoluto.
En un trabajo de desarrollo de varios años, se creó una generación BiG Pack totalmente nueva que, además de muchas tecnologías conocidas, ofrece sobre todo un aumento significativo del confort. Prácticamente todos los conjuntos se han optimizado y adaptado a sus deseos. En las siguientes páginas, descubrirá cómo exactamente.

Más de 25 años de experiencia y competencia en las macroempacadoras BiG Pack de KRONE. Innovaciones reconocidas internacionalmente, como el sistema de llenado variable, el exclusivo equipamiento MultiBale y el EasyFlow sin excéntrica con rodillo de alimentación accionado mecánicamente (Active Pick-up) son las razones del éxito de las BiG Pack. Sobre esta base, KRONE ha lanzado la siguiente generación de BiG Pack en el mercado.

Con la BiG Pack 1270, KRONE ofrece la dimensión de cámara tan popular entre los agricultores de 120 x 70 cm. Para simplificar considerablemente el manejo, el sistema patentado Multibale permite atar hasta nueve paquetes individuales en una sola paca grande. La ventaja: las pacas grandes se pueden recoger rápidamente del campo y las pacas pequeñas se pueden dividir en porciones correctamente más tarde. Para aprovechar mejor las capacidades de transporte y almacenamiento, la nueva BiG Pack 1270 ofrece una densidad de prensado significativamente mayor que el modelo predecesor.

Para la dimensión de la cámara más común en todo el mundo de 120 x 90 cm, KRONE ofrece la BiG Pack 1290 (VC). El menor consumo de hilo y las buenas propiedades de apilamiento no son la única razón de esta dimensión de cámara tan popular. Gracias a una cámara de empacado significativamente más larga, la forma de pacas se ha mejorado significativamente una vez más. Además, ahora está disponible también para la máquina el mecanismo de corte de 51 cuchillas VariCut.

El referente cuando se habla de rendimiento y densidad de prensado. Permite más de 100 pacas de paja por hora, y esto con unos pesos de paca de hasta 500 kg. ¿Transporta paja o heno a largas distancias y quiere aprovechar toda la capacidad de transporte? Entonces, la tecnología HDP de KRONE no le decepcionará.

La primera BiG Pack Nace la BiG Pack - Se construye la primera macroempacadora de KRONE ...

Introducción de VFS VFS – Se lanza el sistema de llenado variable de KRONE. El atador doble está disponible para muchos modelos BiG Pack.

Muchas pacas pequeñas en una grande KRONE presenta el sistema MultiBale - la primera empacadora del mercado que puede atar tanto pacas grandes como hasta nueve pacas pequeñas en una paca grande.

Un nuevo estándar Se presenta la BiG Pack 1290 HDP, que ha influido significativamente en el comercio mundial de paja desde ese momento.

Más posibilidades PreChop - El pre-picador integrado mejora la recogida de paja y amplía las posibilidades de uso de pacas cuadradas.

Altas densidades con mayor rapidez La generación "HighSpeed" hace avanzar al mercado de las macroempacadoras: hasta un 20% más de rendimiento con la misma densidad que el modelo predecesor.

Capacidad de transporte récord La BiG Pack HDP II establece nuevos récords. KRONE ha desarrollado una macroempacadora completamente nueva que aumenta significativamente el rendimiento y la densidad de prensado.

Nuevo mecanismo de corte variable Con el mecanismo de corte VariCut (VC) de 51 cuchillas, KRONE completa su gama para la producción de paja corta.

Función agrupadora Con el agrupador de pacas BaleCollect, KRONE optimiza la recuperación de paja de manera sostenible. BaleCollect recoge hasta tres pacas en el campo. El BaleCollect sigue a la empacadora de forma segura y fiel a la rodada gracias al brazo telescópico.

Altas prestaciones Altas prestaciones gracias a un mayor confort de manejo y un rendimiento aumentado: eso es lo que representa la nueva generación de BiG Pack, que complementará la generación HighSpeed en el futuro.

Anudador en V Máxima seguridad de uso gracias a la tecnología de doble anudador sin molestos recortes de hilo. El anudador en V de KRONE convence.

La nueva generación de BiG Pack HDP II 1290: Mayor rendimiento, mayor densidad de empacado, más confort: la BiG Pack HDP II 1290 (vc) marca un nuevo estándar y sigue fielmente el principio de éxito de su predecesora.

• Trabajo limpio: Más rendimiento gracias al cilindro de alimentación activo
• Oprimidor de rodillos de grandes dimensiones para un rendimiento óptimo
• Mayor suavidad de funcionamiento gracias al diseño sin excéntrica
• Menor desgaste gracias a un 68 % menos de piezas móviles
• Libre de mantenimiento y duradero

"Active Pick-up" de KRONE: el pick-up sin excéntrica mil veces acreditado EasyFlow, complementado por un rodillo de alimentación activo. Esta unidad, perfectamente adaptada, no solo ofrece una capacidad de recogida única con un desgaste mínimo, sino también un flujo recolector encomiable en la máquina, independientemente de si está equipada o no con mecanismo de corte. Permite desplazarse más rápido y consigue más capacidad de transporte.

El pick-up EasyFlow sin excéntrica tiene una estructura sencilla y posee menos piezas móviles. Esto garantiza un funcionamiento muy silencioso y menos desgaste, lo que a su vez redunda en menores costes de mantenimiento y servicio.

Con un ancho de trabajo de 2,35 m (DIN 11220), cinco filas de dientes y una distancia entre dientes de 55 mm, el pick-up EasyFlow sin excéntrica trabaja de forma absolutamente limpia. En combinación con los sinfines de alimentación laterales, el rodillo de alimentación accionado activamente demuestra sus fortalezas sobre todo en materiales secos y quebradizos, y aumenta considerablemente el rendimiento.

El pick-up se puede ajustar a través de los limitadores de profundidad, especialmente en caso de rastrojos altos: las ruedas direccionales se descargan y solo levantan el pick-up cuando hay muchos desniveles.

El oprimidor de rodillos de grandes dimensiones garantiza un flujo recolector continuo. Se puede ajustar cómodamente en altura sin herramientas por medio de cadenas. Su carga de trabajo se reduce continuamente mediante muelles.

Las ruedas direccionales oscilantes neumáticas pueden regularse en altura sin herramientas y siguen todas las curvas. Gracias al buen comportamiento de arrastre, la capa de hierba también se protege en los desplazamientos en curva.

• Hasta 51 cuchillas para producir paja corta de máxima calidad
• Conexión variable del grupo de cuchillas para una longitud de corte flexible
• Fuerte gracias a la transmisión por correas y rotor de cuatro estrellas
• Opcionalmente con dispositivo de rotación inversa para solucionar rápidamente los bloqueos
• Disponible como variante de 26 o 51 cuchillas – El mecanismo de corte correcto para cualquier uso

Con VariCut 26 o VariCut 51, KRONE ofrece para sus macroempacadoras un mecanismo de corte sumamente flexible y cómodo que satisface todas las necesidades. Si prefiere longitudes de corte de un mínimo de 44 mm, la versión de 26 cuchillas es su elección. Si quiere tener la mitad de la longitud, le recomendamos la versión de 51 cuchillas.

Una correa de transmisión lateral propulsa el pick-up y el rotor. Gracias a la supervisión permanente del deslizamiento, la transmisión por correas se detiene automáticamente en caso de sobrecarga y el pick-up y el mecanismo de corte se desconectan. El giro hacia dentro y hacia fuera de las cuchillas para un rearranque suave puede realizarse de forma automática o manual.

Con la conexión hidráulica de las cuchillas, el banco de cuchillas se fija en el bastidor. Con ello, los rodillos de desplazamiento del banco de cuchillas se descargan y las vibraciones generadas en el corte se absorben de forma segura. Esto garantiza una suavidad de marcha permanente en la inserción y extracción del banco.

Las cuchillas pueden preseleccionarse en grupos de 51, 26, 25, 12 y 5 cuchillas en el VariCut 51 así como de 26, 14, 12, 6 y 6 cuchillas en el VariCut 26. El grupo preseleccionado se conecta hidráulicamente desde la cabina. Todas las levas de conmutación están montadas en el árbol y pueden combinarse en grupos individuales.

Con un solo movimiento se puede abrir una tapa de limpieza por encima de las cuchillas para eliminar los residuos acumulados. Además, en el VariCut 51 un sistema integrado de limpieza con aire comprimido mantiene limpia la zona de las cuchillas y el seguro de cuchillas individuales.

Con el dispositivo de rotación inversa disponible opcionalmente también se pueden solucionar bloqueos más graves de material vegetal. Para ello, el mecanismo de corte se puede invertir desde la cabina con el fin de retirar fácilmente los cuerpos extraños que provocan el bloqueo.

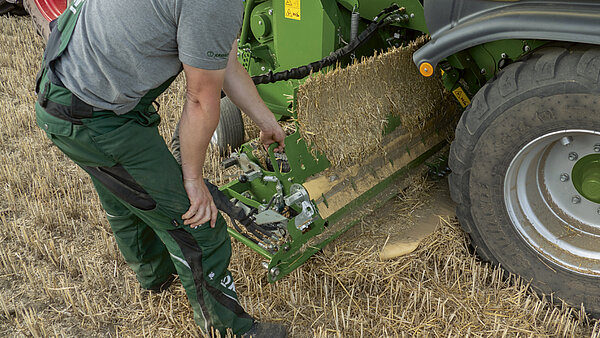

Para los trabajos de mantenimiento, el banco de cuchillas de una sola pieza se puede extraer lateralmente de la máquina en pocos pasos, sin necesidad de herramientas, y con la ayuda de un bastidor de transporte opcional para un carro elevador de palés. Si durante la cosecha el mecanismo de corte no se necesita, por ejemplo, al empacar heno, la empacadora también se puede desplazar sin banco de cuchillas.

• Longitudes cortas de picado, longitud nominal de hasta 21 mm
• Longitud de picado ajustable, dos contracuchillas activables
• Con efecto de desfibrilado para una mayor absorción de líquidos
• Con caja de cambios y ajuste hidráulico de altura

Como pre-picador integrado para macroempacadoras ­KRONE de las nuevas series BiG Pack 1270 (VC), 1290 (VC) y 1290 HDP (VC), el PreChop con 96 cuchillas giratorias y dos filas de 47 contracuchillas cada una alcanza una longitud de picado teórica de 21 mm. PreChop no solo corta, sino que también desfibra visiblemente los tallos de paja.

La paja finamente picada y con bajo contenido de polvo se utiliza, por ejemplo, como lecho en gallineros, cubículos de vacas lecheras, establos de cerdas y de engorde. También se utiliza como alimento en raciones con bajo contenido de fibras crudas, como cobertura de suelo en el cultivo de fresas o como suelo nutritivo para el cultivo de setas. La paja procesada se vuelve más absorbente, es más fácil de distribuir en el establo, los canales de purín permanecen libres y el estiércol se mineraliza con mayor rapidez.

El rotor de cuchillas tiene un gran diámetro de 525 mm y está dotado de 96 cuchillas de picado oscilantes dispuestas en bloque. Con un giro a 3.000 rpm, introduce la materia vegetal en el pick-up de la BIG Pack a través de dos barras de contracuchillas equipadas con 47 cuchillas rígidas cada una Un generador de turbulencia situado entre las contracuchillas garantiza un picado de máxima calidad. La intensidad de las dos contracuchillas puede ajustarse en una de cinco posiciones sin necesidad de utilizar herramientas. Todas las cuchillas son reversibles, de forma que ofrecen una larga vida útil.

Si no se necesita el PreChop durante un período de tiempo prolongado, se puede retirar fácilmente el pre-picador enganchado con pernos de inserción. Una vez soltados los pernos de inserción y el árbol de transmisión, el picador se extiende lateralmente mediante rodillos de transporte.

Especialmente en ambientes con mucha carga de polvo, es esencial una limpieza a fondo del atador. El PowerClean de KRONE, totalmente rediseñado, protege de manera fiable contra los residuos acumulados no solo los atadores sino también grandes áreas de la empacadora.

Junto con el PreChop, el rodillo de alimentación del pick-up activo puede bloquearse y desconectarse en caso necesario. El oprimidor de rodillos se puede plegar hacia fuera según corresponda. Una gran altura de elevación del PreChop permite utilizar la empacadora sin desmontar el pre-picador.

• Buena mezcla y precompresión uniforme para un llenado óptimo de la cámara de empacado
• Umbral de activación regulable mediante el terminal de mando
• El indicador de grado de uso de la antecámara garantiza una capacidad de transporte máxima incluso para conductores inexpertos
• Protección mediante acoplamiento de sobrecarga para un confort de manejo máximo
• Rendimiento óptimo en todos los materiales vegetales y todos los tamaños de hilera

Lo mejor es enemigo de lo bueno: según este lema se revisó el sistema de llenado variable (VFS). Una mezcla óptima y una buena precompresión, especialmente con material corto y diferentes materiales vegetales, no fue suficiente para los ingenieros de KRONE. Con la nueva BiG Pack ahora se puede ajustar la precompresión por medio del terminal de mando y estar siempre informado sobre el grado de utilización.

El máximo confort de manejo y el óptimo grado de utilización de la máquina garantizan los rendimientos por día más altos posibles. Gracias al nivel de llenado en la antecámara, regulable desde la cabina del tractor, así como al indicador de grado de uso del VFS, basado en el momento de torsión, con la BiG Pack se conduce siempre al límite. A pesar de las altas capacidades de transporte, el material se mezcla bien gracias al constante movimiento rotatorio y además se trata con extrema suavidad y no se expone a las altas fuerzas de aceleración de otros sistemas de transporte.

El sistema VF funciona con cuatro barras de acarreadores, un acarreador alimentador y un balancín palpador. Los acarreadores son controlados por una excéntrica común, el acarreador alimentador mediante una segunda excéntrica giratoria.

Mientras la pista de rodamientos del alimentador no gire, el acarreador y el alimentador transportan el material a prensar de forma permanente a la cámara de alimentación y lo precompactan. El balancín palpador con mayales retenedores retiene el material vegetal por debajo de la cámara de empacado.

Solo si la antecámara está suficientemente llena, el material vegetal presiona el balancín palpador con sus mayales retenedores fuera de la cámara de precompresión. Libera el paso a la cámara de empacado y, al mismo tiempo, se transporta el material acumulado. Si no hay suficiente material acumulado y no se alcanza el umbral de activación que puede ajustarse en el terminal, se inicia otra carrera de recogida..

La excéntrica completa del acarreador alimentador se gira de modo que este transporta a la cámara de empacado el material vegetal preacumulado. A continuación, el balancín palpador y la excéntrica vuelven a su posición inicial.

Con la nueva BiG Pack, el circuito del VFS se ha rediseñado por completo. Una de las novedades es que el balancín palpador es monitorizado por un sensor. Si no se suministra suficiente material, la carrera de recolección se conecta activamente mediante un freno controlado eléctricamente. Si el freno no se acciona, el sistema introduce material en la cámara de empacado con cada revolución por medio de un rastrillo acarreador.Lo más destacado: con la nueva activación eléctrica se puede influir desde la cabina en la precompresión y, por tanto, en el espesor de capa o la cantidad de capas en el empacado. Una pantalla en el terminal muestra directamente hasta dónde se llena la precámara con cada revolución, y el momento de liberación se puede ajustar según las necesidades. ¡En el modo de transporte 1:1, el freno no se activa!

Mediante una medición de serie del momento de torsión en la cadena cinemática se determina permanentemente el grado de uso del VFS y, por tanto, de la máquina, que se muestra en el terminal con un gráfico de barras. Esto le permite usar la BiG Pack de forma extremadamente productiva con el máximo grado de uso.

La excéntrica interior de las barras de acarreadores está dividida y, de este modo, se puede sustituir de forma sencilla y cómoda en caso de desgaste o daño. La parte inferior de la excéntrica se ha ensanchado hasta 20 mm y por lo tanto es mucho más resistente. En la nueva generación de BiG Pack se utilizan rodillos de desplazamiento y brazos de mando de dimensiones considerablemente superiores.

La lubricación automática del VFS también ha sido completamente revisada para una vida útil significativamente mayor. Una mayor tasa de grasa y un nuevo paso rotatorio aseguran la máxima fiabilidad operacional. Se han incorporado muchos conocimientos de la BiG Pack X-treme, desarrollada especialmente para la cosecha de caña de azúcar.

En todas las BiG Pack se utiliza el mismo VFS, lo cual aumenta considerablemente el número de piezas comunes y, en consecuencia, simplifica el abastecimiento de repuestos. La sección transversal del canal de la precámara se puede adaptar a la máquina respectiva mediante una barra transversal que se puede montar en varias posiciones, lo que resulta en una mejor forma de pacas en máquinas PreChop.

• Gran masa de inercia y elevado número de revoluciones para un funcionamiento silencioso
• Flujo de fuerza directo a través de árboles de transmisión y acoplamientos de sobrecarga
• Sin tornillos cizalladores en la cadena cinemática para el máximo confort de manejo
• Arranque sencillo de la máquina gracias a la ayuda de arranque hidráulica disponible opcionalmente para cualquier BiG Pack

­KRONE siempre ha apostado por volantes de grandes dimensiones, ya que es la única manera de reducir los picos de carga en la cadena cinemática y aumentar la eficiencia económica de la macroempacadora. Los accionamientos a través de engranajes y árboles de transmisión en lugar de cadenas también garantizan que la máquina sea impulsada con la máxima eficiencia. En una BiG Pack de KRONE no encontrará una protección incómoda de la cadena cinemática mediante con tornillos de cizallamiento. Aquí todo se asegura mediante acoplamientos de sobrecarga para un confort máximo.

Para un arranque suave de la máquina, todas las empacadoras BiG Pack pueden equiparse con un sistema hidráulico de ayuda al arranque compuesto por un motor hidráulico El volante se acelera mediante motor hidráulico doble antes del accionamiento de la toma de fuerza.

Los grandes volantes de inercia evitan el balanceo y garantizan una marcha suave de las máquinas. Con una BiG Pack de KRONE se reducen los picos de carga, la máquina funciona de manera uniforme y requiere mucha menos potencia. Esto no solo significa tranquilidad, sino también ahorro de combustible y un mínimo desgaste.

Durante la puesta en marcha de la BiG Pack, la protección del árbol de transmisión se realiza mediante un acoplamiento a fricción. En caso de sobrecarga en el lado de la máquina, un embrague de chaveta automático protege de forma fiable la empacadora contra la energía acumulada en el volante. Ambos acoplamientos están montados delante del volante para un facilitar los trabajos de mantenimiento y reparación.

En las macroempacadoras KRONE, la transmisión de fuerza al acarreador y atador se realiza mediante árboles de transmisión y engranajes robustos y de bajo mantenimiento, así como mediante acoplamientos de sobrecarga. Con esta técnica de accionamiento, usted adquiere confort y fiabilidad.

Además de la transmisión por correa del mecanismo de corte VariCut y el control de la cámara de empacado, el sistema hidráulico de la unidad de limpieza de máquina PowerClean de ­KRONE es un sistema integrado y cerrado que no requiere aceite del sistema hidráulico del tractor.

• Cámara de empacado extendida para una forma y densidad de pacas óptima, especialmente en material seco
• Cilindros hidráulicos de grandes dimensiones en presión directa para máximas densidades de pacas
• Sensor electrónico de volante en estrella para una longitud de pacas siempre constante
• Regulación electrónica de la fuerza de empacado para densidades de pacas uniformes
• Expulsor de pacas separable para expulsar solo la paca trasera o para vaciar la cámara de empacado al completo



Con una cámara de empacado extendida en más de un 20 % y una tapa de empacado superior en todo el ancho de la cámara, la nueva BiG Pack crea las condiciones ideales para una forma y densidad de pacas aún mejor, especialmente en materiales vegetales muy secos y altas capacidades de transporte. El sistema hidráulico de a bordo con la regulación automática de la fuerza de empacado garantiza unas pacas siempre angulosas y uniformes incluso con niveles de humedad cambiantes y diferentes materiales de rastrojo.

La cámara de empacado está ahora ampliada en un 20 % hasta 3,60 m y tiene en todos los tipos una tapa de empacado superior en toda la anchura. De serie, la BiG Pack 1290 HDP tiene placas de desgaste adicionales en la zona delantera. Esto permite conseguir pacas perfectamente formadas, densas, y con poco desgaste. Hasta seis cilindros de presión de grandes dimensiones accionan las cubiertas superiores y laterales.

La BiG Pack está equipada con un extremo de bastidor robusto con soportes de montaje, lo que permite montar recogedores de pacas. Además de varios toboganes, la máquina también está disponible de fábrica en la versión «BaleCollect ready».

En la BiG Pack, ­KRONE mide electrónicamente la longitud de pacas mediante volante en estrella. Este está dispuesto en el centro de la cámara de empacado y está protegido contra cuerpos extraños y suciedad mediante una cubierta lateral.

El conductor selecciona en el terminal de mando una densidad comprendida entre 0 % y 100 %. A continuación, la regulación de la fuerza de prensado ajusta automáticamente presión hidráulica en la cámara de empacado. Se consiguen unas pacas uniformes incluso en condiciones cambiantes.

Al comienzo del prensado siempre está preseleccionado el modo manual con 50 bares de presión de compresión. En este modo, primero se debe llenar la cámara de empacado con material vegetal antes de cambiar al modo automático. Como es lógico, el conductor también puede prensar con un valor fijo comprendido entre 0 y 180 bares, pero entonces se desactiva la regulación automática de la fuerza de prensado

El expulsor de pacas es divisible, lo que significa se que puede decidir si solo expulsar la última paca o vaciar la cámara completamente. Cuando se acciona el expulsor de pacas, la presión en la cámara de empacado se reduce automáticamente a un valor regulable. En función del material vegetal, la expulsión de pacas se simplifica gracias a una presión restante existente. En el modo automático, el expulsor de pacas realiza automáticamente varios ciclos.

• Alta seguridad de uso gracias a la tecnología de anudador doble
• ­KRONE PowerClean de serie: Con sobrepresión contra las impurezas
• Engrase centralizado de serie
• Gran duración de la vida útil

Para pacas densamente empacadas la tecnología de atador doble es indispensable. Durante el prensado, el hilo superior e inferior se introduce suelto y solo se introduce brevemente en el atador durante el atado. Una carga significativamente menor de la unidad de atado y del hilo para la máxima seguridad de uso y fiabilidad.

Durante el proceso de empacado, se introduce un hilo superior y uno inferior en la paca, que se anudan entre sí al principio (nudo inicial 1) y al final (nudo de cierre 2) de la paca respectiva. El hilo inferior pasa a través de la aguja mediante un sistema de tensado; envuelve la parte inferior y los dos extremos de la paca. El hilo superior se alimenta directamente a la paca a través de un sistema de tensado y cierra la parte superior de la paca. Esto garantiza que la máquina pueda ser accionada con la máxima fuerza de empacado en todos los materiales vegetales.

Se ha mejorado significativamente no solo el diseño, sino también la funcionalidad de los contenedores de hilo. El propio contenedor de hilo es parte de la cubierta lateral y está accesible sin herramientas a través de una tapa adicional. Esto mantiene a raya eficazmente al polvo y la suciedad. Pueden unirse lógicamente entre sí 15 rollos de hilo por lado. Además de los rollos convencionales de 11 kg, KRONE también ofrece ahora rollos de 15 kg que aumentan significativamente la autonomía.

Además de los contenedores de hilo principales, KRONE es el único fabricante que ofrece opcionalmente dos contenedores de hilo adicionales en la parte trasera de la máquina. Se puede transportar un total de seis rollos de hilo de 15 kg y, con ello, alargar considerablemente la jornada laboral con unas 250 - 300 pacas más.

El anudador en V funciona de forma sumamente fiable y con poco desgaste gracias al sistema de anudador doble de Deering, con el cual el recorte de hilo asociado al sistema ya no se suelta como en el pasado, sino que se arrastra como un bucle hacia el segundo nudo (nudo inicial) y proporciona allí una estabilidad adicional.

La placa de sujeción del hilo y el gancho del anudador se controlan mediante el contorno modificado y la segmentación del disco del anudador. El segundo segmento dentado para la placa de sujeción del hilo es llamativo en comparación con el anudador doble Deering convencional.

La cuchilla tiene su nueva posición directamente delante de la placa de sujeción del hilo. Al girar la placa de sujeción del hilo entre los dos ciclos del gancho del anudador, los hilos pasan por la cuchilla y se separan. La palanca rascadora empuja con precisión el nudo fuera del ganchos del anudador.

El anudador en V de ­KRONE debe su nombre al gancho del anudador abierto en forma de V, que permite tirar hacia abajo del bucle del segundo nudo, con forma de lazo. De este modo, el recorte de hilo del anudador doble, generado por el sistema, se introduce en el nudo inicial de la paca como un lazo que aumenta la estabilidad y no permanece en la paca.

• Evita eficazmente la acumulación de residuos antes de que se produzca
• Accionamiento hidráulico para un rendimiento de limpieza máximo
• Además de los anudadores, también limpia con fiabilidad los laterales de la máquina hasta el eje
• Máximo confort y seguridad

Con el sistema de limpieza ­KRONE Power-Clean, ­KRONE abre nuevos caminos. Gracias a una sobrepresión en la mesa de anudado se evita la contaminación antes de que se produzca. El aire desviado hacia abajo detrás de los contenedores de hilo limpia de manera fiable los laterales de la máquina hasta el eje. Con este sistema, puede mantener limpias y seguras grandes piezas de su empacadora en la carretera y en el campo.

Toda la unidad se puede abrir fácilmente y sin herramientas, lo cual ofrece un excelente acceso a los atadores. Cuando se abre, las ruedas de la turbina se detienen automáticamente.

Mediante el sistema hidráulico de a bordo, la unidad se acciona con potencia en cuanto se conecta la toma de fuerza. La conocida araña de limpieza por aire comprimido ya no es necesaria, lo que reduce significativamente las exigencias al tractor.

Dos grandes turbinas impulsan el aire desde atrás sobre la mesa de anudado. Gracias a la sobrepresión en la zona del atador, la suciedad acumulada no puede alcanzarla. De este modo, no entra ningún material en la cámara de empacado causando contaminación. El aire desviado limpia de manera fiable la zona detrás de los contenedores de hilo.

En estado cerrado, la mesa de anudado al completo está cubierta por una elegante capota de plástico. Los atadores están perfectamente protegidos contra las influencias externas.

• Hasta 9 pacas individuales en una paca grande
• Pacas pequeñas de 0,30 m a 1,35 m de largo
• Alta fuerza en el campo
• Manipulación sencilla gracias a pacas pequeñas en la granja

Con el sistema MultiBale opcional, la BiG Pack 1270 se convierte en un auténtico multitalento.
Con grandes pacas en el campo, se pueden despejar y recorrer también grandes superficies de manera eficiente. Las pacas pequeñas en la granja se pueden mover y dividir fácilmente, incluso si no se dispone de grandes equipos de carga. Con el sistema MultiBale, ­KRONE ofrece un sistema único que le diferenciará de sus competidores y le permitirá ampliar su círculo de clientes.

Hasta nueve pacas individuales atadas en una paca grande: el galardonado procedimiento MultiBale simplifica la manipulación de las pacas en el campo y en la granja de manera duradera. Las pacas pequeñas tienen una longitud de 0,30 a 1,35 m y también se pueden mover fácilmente sin una costosa tecnología. Como es lógico, también se puede empacar pacas grandes convencionales con una longitud de hasta 2,70 m.

Durante el trabajo de campo, el conductor agrupa el número deseado de pacas a través del terminal de mando de la cabina del tractor. Además de la longitud total de la paca grande, se selecciona el número de porciones pequeñas. A continuación, las pacas individuales más pequeñas se unen mediante dos hilos, la paca completa mediante cuatro hilos. Naturalmente, también se puede trabajar de forma convencional. En este caso, la paca grande se ata con seis hilos.

En el modo MultiBale, dos atadores atan las pacas pequeñas, los otros atadores atan la paca al completo. Esto lo hace posible un balancín de agujas dividido. Los dos balancines de agujas se acoplan o desacoplan por medio de un gatillo controlado. Dado que el atador doble solo puede trabajar con alimentación de hilo, los hilos pasan sin ser tocados por debajo los atadores. Las pacas pequeñas se atan con solo dos hilos (1). Al final del proceso de empacado, los dos balancines vuelven a acoplarse automáticamente, con lo que se alimenta nuevamente hilo a todos los atadores (2). A continuación, la paca grande se ata firmemente.

• Brazo reforzado con carga de apoyo admisible máxima de 3 t
• Nuevo eje tándem reforzado de BPW hasta 60 km/h máx.
• Neumáticos de 26,5" opcionales para máquinas con mecanismo de corte: Para más agilidad y una menor presión sobre el suelo, especialmente en condiciones difíciles
• Grupo de eje Boogie de BPW desarrollado especialmente para la BiG Pack con máximo confort de conducción mediante muelles parabólicos

Sea en el campo o en la carretera: con la BiG Pack de KRONE siempre estará cómodo y seguro. A esto contribuye en particular el eje tándem, que puede ser rígido o guiado en arrastre y que permite velocidades máximas de hasta 60 km/h.

Opcionalmente, todas las BiG Pack se pueden llevar en el enganche superior o inferior. Los brazos modulares para hasta tres toneladas de carga de apoyo lo hacen posible. Gracias al diseño compacto y al soporte de cojinetes del eje de transmisión, que se puede montar en varias posiciones, siempre se puede conseguir un funcionamiento óptimo del árbol de transmisión. Hay disponibles protecciones antichoque opcionales para proteger los neumáticos del tractor en desplazamientos por curvas cerradas. Para un uso en todo el mundo, hay disponibles diferentes sistemas de acoplamiento típicos de cada país.

Opcionalmente, todas las BiG Pack pueden equiparse con un enganche de bola 80. Para el enganche en el péndulo de tracción se puede elegir entre un enganche de articulación esférica o un ojo de enganche anular. Los acoplamientos están conectados de serie a la lubricación central.

El acoplamiento y desacoplamiento de la máquina en el tractor pueden resultar mucho más fáciles, especialmente cuando se utiliza el enganche de bola 80, si se selecciona el pie de apoyo hidráulico opcional. Este es de doble efecto y se alimenta de aceite directamente del sistema hidráulico del tractor. Opcionalmente, también hay disponible un pie de apoyo mecánico.

Con el grupo de eje tándem boogie suspendido en resortes, la BiG Pack tiene mucha estabilidad incluso a 60 km/h y protege al conductor y a la máquina. Gracias a las ruedas traseras guiadas en arrastre, domina cualquier curva y conserva la valiosa capa de hierba. Para la marcha atrás o para mayores velocidades de avance, el eje directriz se endereza automáticamente y se bloquea hidráulicamente.

Todas las empacadoras BiG Pack pueden equiparse opcionalmente con neumáticos en las dimensiones 500/60 R22,5, 600/50 R22,5 o 620/50 R22,5. Para ello, se utilizan naturalmente neumáticos radiales de alta calidad. El diámetro de los neumáticos es idéntico en todas las variantes, únicamente varía la anchura. Además, para las máquinas con sistema de corte también se ofrecen neumáticos de 26,5 pulgadas en las dimensiones 620/55 y 710/50. Estos ofrecen una mejor maniobrabilidad y reducen la presión sobre el terreno, especialmente en condiciones exigentes.

El mantenimiento del eje directriz está diseñado también con mucha más comodidad. Todos los puntos de lubricación están conectados a la lubricación central con un intervalo de lubricación < 50 h. Además de un menor tiempo necesario para el mantenimiento diario, el polvo y la suciedad en particular se mantienen continuamente alejados de los puntos de lubricación.

• Pantallas táctiles a color con alta resolución y máximo confort
• Gracias al estándar ISOBUS, las unidades de mando de ­KRONE de las macroempacadoras BiG Pack pueden utilizarse para todas las máquinas compatibles con ISOBUS
• En combinación con un tractor compatible con ISOBUS, la BiG Pack de ­KRONE también se puede manejar mediante el terminal del tractor
• Paneles de teclas para el manejo sencilloen caso de limpieza y mantenimiento directamente en la máquina

Con el terminal DS 500 de KRONE se dispone ya de una cómoda pantalla táctil a color con la que pueden manejarse todas las funciones importantes de la máquina. Los terminales ISOBUS CCI 800 y CCI 1200, que pueden utilizarse al mismo tiempo para manejar la máquina y como pantalla de cámara, ofrecen el máximo confort.

El compacto terminal DS 500 tiene una pantalla a color de 5,7" y permite un manejo claro y sencillo de la máquina. Este se realiza a través de las doce teclas de función o por medio de la pantalla táctil y con el regulador giratorio en la parte posterior del equipo.

El terminal CCI 800 compatible con ISOBUS, con pantalla táctil de 8", sirve para manejar la máquina y, al mismo tiempo, como imagen de cámara para, por ejemplo, tener a la vista un remolque de pacas. La multifuncionalidad ahorra costes y permite una vista panorámica óptima. En la pantalla de colores intensos y alta resolución pueden mostrarse funciones, también en el mini-visor.

El terminal CCI 1200 compatible con ISOBUS, con pantalla táctil de 12 pulgadas, permite mostrar siempre dos terminales universales (UT) en una pantalla. Por ejemplo, se puede manejar un agrupador de pacas BiG Pack plus y una imagen de cámara con un solo terminal y solo se necesita una pantalla. Esto ahorra dinero y permite una mejor vista panorámica en la cabina. En la pantalla de colores intensos y alta resolución pueden mostrarse funciones, también en el mini-visor.

Todas las máquinas de KRONE compatibles con ISOBUS también pueden manejarse directamente desde el terminal compatible con ISOBUS del tractor. Solo hay que conectar un cable y la interfaz de usuario habitual ya se encontrará en el terminal del tractor de la cabina. En función del tractor, las unidades de mando adicionales como la palanca CCI A3 pueden simplificar aún más el manejo de la máquina.

Con pulsadores de BUS, el mecanismo de corte, el plegado de los contenedores de hilo, el tobogán y el expulsor de pacas, así como iluminación LED de trabajo y mantenimiento se pueden manejar directamente en la máquina. La iluminación LED de los pulsadores proporciona una retroalimentación visual sobre la correcta activación de las funciones individuales.

• Apertura y cierre hidráulico de las cubiertas laterales para un cómodo llenado de la reserva de hilo y una accesibilidad óptima para trabajos de mantenimiento y reparación
• Lubricación central para intervalos de mantenimiento más largos y un menor tiempo necesario
• Depósito auxiliar para agua, incluido dispensador de jabón para el lavado de manos directamente in situ

El mantenimiento regular en la máquina aumenta la fiabilidad y la vida útil de su BiG Pack. Para esta finalidad, KRONE ha desarrollado un concepto de plegado innovador que permite que las cubiertas laterales se plieguen hacia abajo y hacia arriba hidráulicamente para trabajos de mantenimiento y reparación así como para cargar la reserva de hilo. Cuando las contenedores de hilo se abren y cierran, las zonas de trabajo se iluminan automáticamente con focos LED, de modo que siempre se tiene una visión clara, tanto de noche como de día.

Para los trabajos de mantenimiento y reparación, todas las partes de la máquina deben estar bien accesibles. Para este fin, las cubiertas laterales de la BiG Pack se pueden abrir según sea necesario mediante el terminal directamente desde la cabina del tractor o desde el panel de teclas de la parte trasera de la máquina, para poder trabajar cómodamente a la altura de los ojos y con suficiente espacio para la cabeza.

Los contenedores de hilo integrados en las cubiertas laterales se pueden abatir hidráulicamente para reponer las bobinas de hilo. Una vez alcanzada la altura óptima, las tapas del contenedor de hilo se abren de manera sencilla y sin herramientas. En esta posición, las bobinas de hilo están accesibles de forma óptima y pueden sustituirse sin esfuerzo.

La lubricación central con depósito de reserva de grandes dimensiones para la grasa permite unos intervalos de mantenimiento más largos y reduce el tiempo necesario para el mantenimiento. Como protección contra la radiación UV, esta se encuentra delante debajo de la cubierta lateral izquierda

Un depósito de agua adicional montado en la parte trasera de la máquina, incluido un dispensador de jabón, garantiza que no haya que volver al tractor con las manos sucias incluso después de haber puesto brevemente las manos en la máquina.

• Iluminación LED de serie para un mantenimiento sencillo de la máquina en la zona de los contenedores de hilo y los anudadores
• Iluminación LED adicional opcional para un confort de manejo máximo incluso en largas jornadas de trabajo
• Faros de trabajo LED opcionales para una visibilidad óptima en el campo
• Diferentes paquetes de luces disponibles para una adaptación individual

¡Convierta la noche en día! Para la BiG Pack, KRONE ofrece numerosos paquetes de luces para que pueda adaptar su empacadora a sus necesidades individuales. De serie, hay iluminación de mantenimiento LED en los contenedores de hilo, por encima de las agujas y en la cubierta del atador. Opcionalmente, hay luces de mantenimiento LED y faros de trabajo LED adicionales.

• Pionero en la tecnología de prensado "High Density"
• Máxima densidad de prensado y manejo óptimo
• Más eficiencia en la logística de la paja



Hoy en día, una de cada diez macroempacadoras vendidas en todo el mundo es una BiG Pack 1290 HDP de KRONE. Entrega pacas cuadradas densamente compactadas en el tamaño de paca 120 x 90 cm.

Con un rendimiento de paja de 4 t/ha y un peso de paca de 500 kg, se tienen por hectárea dos pacas menos que con una macroempacadora convencional de 400 kg/paca. A pesar del uso de hilos de mayor calidad (KRONE recomienda el KRONE excellent HDP Strong²), los costes de hilo se reducen significativamente gracias a una densidad de prensado hasta un 25% superior.

La rentabilidad de la recuperación de forraje de tallo y la ganancia del comercio con paja dependen en gran medida de los gastos de recuperación, transporte y almacenamiento. Y es precisamente aquí donde entra en juego KRONE con el sistema HDP, ya que con con una densidad de prensado un 25 % superior, se reducen los costes resultantes. La comercialización profesional de la paja se hace más interesante. Una BiG Pack HDP es garantía de éxito. Competencia que vale la pena.

2003: KRONE stellt sich die Frage, wie sich der Strohhandel weiter optimieren lässt. Die Lösung für eine effizientere Strohlogistik sieht KRONE in einer deutlichen Dichtesteigerung der Ballen. Die Idee einer ‚High Density Press‘ (HDP) ist geboren.

• Ahorre tiempo y dinero en la recogida de pacas grandes
• Comportamiento de arrastre óptimo gracias al brazo telescópico
• Diferentes modos de depósito para los siguientes trabajos
• Sistema de pesaje integrado de serie
• Eficiente y respetuoso con el suelo

Durante el empacado, ­KRONE BaleCollect recoge hasta tres pacas cuadradas de 120 cm de ancho u opcionalmente hasta cinco pacas de 80 cm de ancho. Gracias a los modos de deposición, las pacas se pueden disponer de forma óptima para los siguientes procesos en el campo. Esto acorta considerablemente los tiempos de carga durante la recuperación de la paja después del empacado, reduce la distancia recorrida sobre el suelo y, por lo tanto, minimiza la compactación del suelo.

La plataforma BaleCollect tiene una capacidad de carga de hasta tres pacas con un canal de 120 cm de ancho. En cuanto las pacas salen de la cámara de empacado, son empujadas hacia la derecha o hacia la izquierda por la corredera transversal para despejar el camino para la siguiente paca. Cuando se ha alcanzado el modo de deposición ajustado, las pacas son empujadas automáticamente de la plataforma por el expulsor.

La cadena de recogida posterior a veces requiere variantes de deposición diferentes. En el BaleCollect se puede escoger entre cinco modos de deposición diferentes. Si todas las pacas se deben depositar en la cabecera o en las proximidades, se utilizan los modos "3 pacas" o "3+1 pacas". Si, por el contrario, se deben encintar pacas de ensilado, entonces los modos "2 pacas juntas" o "2 pacas separadas" son la primera elección. Dependiendo de si las pacas se encintan en un paquete doble o si la encintadora tiene que recoger las pacas de forma independiente. Como es lógico, las pacas también se pueden expulsar en todo momento manualmente pulsando una tecla. Mediante el control por GPS, ahora también es posible depositar en hasta cinco líneas A-B. Esto hace que el depósito de pacas sea aún más homogéneo y cómodo.

• Depósito con 400 litros de capacidad montado detrás del yugo por encima de la cámara de empacado.
• Unidad de bombeo para toda la máquina montada en una caja a prueba de polvo, fácilmente accesible en el yugo
• Adición de diferentes dosificaciones directamente mediante el pick-up para una distribución óptima
• Diversos modos de funcionamiento para una dosificación sumamente precisa y una calidad óptima del forraje
• Mantenimiento y manejo sencillísimos

Ya sea ensilado o conservación, con el sistema opcional de dosificación de aditivos para ensilado totalmente integrado, su BiG Pack de 5ª generación es aún más versátil. Si no se alcanza el contenido óptimo de humedad en el material vegetal, o si simplemente se desea mejorar significativamente el proceso de ensilado en la paca de ensilado, el sistema es ideal..

El depósito especialmente desarrollado para la BiG Pack permite llevar hasta 400 litros de aditivo para ensilado o conservante en la parte trasera de la cámara de empacado. El sensor eléctrico de nivel de llenado le muestra siempre la cantidad restante. El llenado se puede realizar a través de la gran abertura de llenado con tamiz o mediante la tubería ascendente lateral situada en la parte trasera de la máquina.

La unidad de bombeo, incluidos el filtro y las válvulas, está instalada protegida del polvo en la caja de la bomba sobre el yugo. Puede desmontarse sin herramientas en pocos pasos, por ejemplo, para guardarla protegida contra las heladas en invierno. Se ha pensado en características útiles como una conexión de aire comprimido para vaciar los conductos, así como un drenaje adecuado de la caja de la bomba. Para los trabajos de mantenimiento, la bomba puede conmutarse mediante un botón.

El medio de ensilado/conservación se pulveriza en el flujo de forraje directamente por encima del pick-up mediante dos boquillas pulverizadoras planas por tramo de tubería. Dado que se pueden combinar diferentes tamaños de boquilla, es posible obtener índices de dosificación con una gama muy amplia. Para simplificar el mantenimiento, por soportes de boquillas se pueden abatir sin herramientas.

Totalmente integrado en el terminal de mando de la BiG Pack, el sistema de dosificación puede funcionar en distintos modos. Tanto si se trata de un caudal de dosificación fijo (l/min), como de un tasa de dosificación dependiente del rendimiento (se requiere un canal de pesaje opcional), de una tasa de dosificación dependiente de la humedad en tres pasos (se requiere un dispositivo de medición de la humedad opcional) o de un caudal porcentual, todos los valores pueden ajustarse de forma sencilla y cómoda en el submenú.

• Medición de humedad totalmente integrada en la cámara de empacado
• Dispositivo pesador totalmente integrado en el tobogán de pacas
• Sistema de cámaras para desplazamientos seguros marcha atrás
• Contenedores de hilo adicionales en la parte trasera de la máquina
• Unidad del aditivo de ensilado para optimizar la calidad del forraje

Con el equipamiento adicional opcional, puede mejorar y equipar sucesivamente su empacadora para hacer aún más cómodo su trabajo. Gracias a la medición de humedad y del peso en la rampa, siempre estará informado sobre los resultados de su trabajo. Gracias a los faros de trabajo LED y a la cámara de marcha atrás, siempre tendrá una visión general.

Diferentes países - diferentes sistemas de acoplamiento: de serie, las BiG Packs tienen un brazo para el enganche superior o inferior. Opcionalmente, todas las BiG Pack pueden equiparse con un enganche de bola u ojo de enganche. Para el enganche en el péndulo de tracción se puede elegir entre un enganche de articulación esférica o un ojo de enganche anular.

Para todas las macroempacadoras, KRONE ofrece una ayuda de arranque hidráulica. Dos motores de aceite ponen el volante al régimen de revoluciones antes de la conexión de la toma de fuerza del tractor. Por supuesto, esto también se hace cómodamente desde la cabina a través de la terminal.

Para mayor comodidad en las operaciones de enganche y desenganche, es posible elegir entre el soporte de apoyo estándar de accionamiento manual o un soporte de apoyo hidráulico extensible opcional. Gracias a la función hidráulica, las maniobras de enganche y desenganche resultan bastante más cómodas. El soporte de apoyo hidráulico está diseñado como de doble efecto y puede manejarse cómodamente directamente a través del sistema hidráulico del tractor.

Además de los contenedores de hilo principales, KRONE ofrece opcionalmente dos contenedores de hilo adicionales en la parte trasera de la máquina. Se puede transportar un total de seis rollos de hilo de 15 kg y, con ello, alargar considerablemente la jornada laboral.

Para todas las máquinas BiG Pack con mecanismo de corte XCut o VariCut y el pre-picador PreChop hay disponible opcionalmente un juego de cuchillas adicional.

Con la limpieza de máquina parcial recién desarrollada, KRONE recorre un camino completamente nuevo. Mediante dos turbinas de accionamiento hidráulico, se genera una sobrepresión en la zona del atador y el material se mantiene alejado de forma fiable. El aire que fluye hacia fuera se conduce hacia abajo por detrás de los contenedores de hilo y limpia los laterales de la máquina hasta el eje.

Con el medidor de humedad opcional, montado delante en la cámara de empacado, siempre estará informado sobre el estado actual del forraje empacado. Los datos pueden consultarse en el monitor de la cabina del tractor. Si se excede un valor umbral preestablecido, se le avisa automáticamente.

¿Desea saber siempre si se cumplen los requisitos de peso de sus clientes? Entonces, la rampa opcional con báscula integrada es ideal para usted. Directamente en el terminal, no solo se le informará del peso de cada paca individual, sino también del peso total de las pacas terminadas.

La nueva cámara digital asegura imágenes nítidas con la tecnología de imagen más avanzada, incluso en condiciones de luz difíciles. Gracias al gran angular de 120° y a su robusta construcción, amplía considerablemente el campo de visión en la BiG Pack, mejora la supervisión de los procesos de trabajo y aumenta la seguridad al maniobrar. Se pueden combinar perfectamente con los terminales CCI o el monitor de 7 pulgadas – para un control perfecto en cualquier situación.

La unidad de telemetría KRONE SmartConnect es la base técnica para todo el universo de la gestión de datos de las máquinas KRONE. Ya sea que prefiera el intercambio de datos con el agrirouter, las funciones de KRONE Smart Telematics o simplemente licencias de software a través de E-Solutions, KRONE SmartConnect proporciona la base adecuada y, gracias a la tarjeta SIM multi-red, utiliza automáticamente la mejor red en la ubicación actual. El KSC ya es un equipamiento de serie de la BiG Pack.

Con KRONE Smart Telematics siempre tendrá a la vista los datos de sus máquinas. Para los planificadores, el progreso del trabajo está siempre visible y actualizado sin necesidad de llamar al operador. Los claros mapas de pacas y la información detallada sobre cada paca documentan de la mejor forma posible el resultado del trabajo, que también puede convertirse en sencillos informes en pdf con unos pocos clics.

Con SmartBale de KRONE, todas las pacas cuadradas y redondas depositadas se muestran en un mapa de pacas. La aplicación SmartBale proporciona, dependiendo del equipamiento de la empacadora, información adicional como humedad, peso, dimensiones y si el material vegetal ha sido cortado. Las pacas húmedas se marcan con colores, de modo que se pueden reconocer fácilmente y almacenar por separado.
