AX

Lade- und Häckseltransportwagen – 25 bis 31 m³

AX

Opraap- en transportwagens

AX – zo heten de opraap- en transportwagens van ­KRONE met transportvolume van 25 tot 31 m³.
Dankzij verschillende opbouwvarianten zijn ze als opraap- en doseerwagen of als hakseltransportwagen te gebruiken. Bovendien blinken ze uit in hoge betrouwbaarheid, capaciteit en efficiency.

  • Rustige loop en weinig slijtage door ongestuurde pick-up
  • W-vormig geplaatste tanden voor een optimale voederstroom
  • Brede rotor met grote diameter voor hoog laadvermogen
  • Centrale messengroepschakeling voor 0, 16, 16, 32 messen
  • Aflopende losbodem met kort transportkanaal voor laag benodigd vermogen
  • Knikdissel voor grote uithefhoogte
  • Disselvering voor comfortabel rijden
  • Geveerde koppeling of ongeveerd tandemaggregaat met hydraulische compensatie
  • ISOBUS-compatibel
Please accept marketing-cookies to see this content.

Productvideo

AX – Opraap- en transportwagens

AX defines our range of forage wagons that offer capacities from 25 m³ to 31 m³ and which are available with different extensions that give users the flexibility to use them as self-loading forage wagons with and without discharge rollers but also as silage trailers in the maize harvest chain. AX suggests maximum reliability, efficiency and flexibility.

Productkenmerken

Opraap- en transportwagens AX
Opraap- en transportwagens AX
  • Rustige loop en weinig slijtage door ongestuurde pick-up
  • W-vormig geplaatste tanden voor een optimale voederstroom
  • Brede rotor met grote diameter voor hoog laadvermogen
  • Centrale messengroepschakeling voor 0, 16, 16, 32 messen
  • Aflopende losbodem met kort transportkanaal voor laag benodigd vermogen
  • Knikdissel voor grote uithefhoogte
  • „ Disselvering voor comfortabel rijden
  • Geveerde koppeling of ongeveerd tandemaggregaat met hydraulische compensatie
  • ISOBUS-compatibel

AX – zo heten de opraap- en transportwagens van KRONE met transportvolume van 25 tot 31 m³. Dankzij verschillende opbouwvarianten zijn ze als opraap- en doseerwagen of als hakseltransportwagen te gebruiken. Bovendien blinken ze uit in hoge betrouwbaarheid, capaciteit en efficiency.

Ophanging, dissel en onderstel
Ophanging, dissel en onderstel
  • Boven- of onderaanspanning
  • Knikdissel voor grote uithefhoogte
  • Disselvering voor comfortabel rijden
  • Geveerde koppeling of ongeveerd tandemaggregaat met hydraulische compensatie

Uiteenlopende inzetomstandigheden, hoge belastingen, moeilijke losomstandigheden, lange transportroutes en hoge snelheden vragen van onderstel en aanspanning een hoge mate van stabiliteit, veiligheid en comfort. De bovenophanging met trekoog en de onderophanging met ondertrekhaak of kogelkop aanspanning, de knikdissel en de nalopend gestuurde koppeling- of tandemonderstellen kunnen elke situatie aan.

Geschikte banden
Geschikte banden

Voor elke toepassing zijn de juiste banden verkrijgbaar. Brede banden bieden vooral voordelen op zachte ondergrond, waar ze door hun grotere contactoppervlak minder bodemverdichting geven en het trekken van de wagen vergemakkelijken.

Stabiele positie
Stabiele positie

Het nalopend gestuurde tandemaggregaat met hydraulische compensatie komt door de aan beide zijden gescheiden oliecircuits op hellingen en in bochten niet zo snel tot slingeren. Ook op golvende ondergrond kan met de AX comfortabel worden gereden, doordat de olie dan van de voorste naar de achterste cilinder – of omgekeerd – wordt gedrukt. Bij het oprijden van een silo worden de wielen daardoor altijd gelijkmatig belast.

Comfort op vier wielen
Comfort op vier wielen

Standaard is de AX 250 uitgerust met een koppelingaggregaat met toegestane aslast van 10 t, 14 t, of 16 t (afh. van bandenmaat), bij de AX 280 en 310 is die 16 t bij een maximum snelheid van 40 km/h. Naast twee starre assen is het koppelingaggregaat als optie met nalopend gestuurde achteras leverbaar. Daarmee kunnen sporen bij het maken van bochten gemakkelijker worden voorkomen. Voor rangeren of rijden over rijsilo's kan de besturing worden geblokkeerd.

Geveerde dissel
Geveerde dissel

Als optie is voor de AX disselvering verkrijgbaar. Deze is vooral comfortabel bij langere ritten over wegen met slecht wegdek.

Hoogteverstelling met een druk op de knop
Hoogteverstelling met een druk op de knop

De knikdissel kan hydraulisch in hoogte worden versteld. Voor gemakkelijker aankoppelen kunnen naar wens extra toetsen aan de voorzijde van de wagen worden aangebracht. Met behulp van de optionele knikdisselautomaat kunnen de laad- en transportpositie bovendien eenvoudig worden opgeslagen en later weer opgeroepen. Dat vereenvoudigt de behandeling op de wendakker en bij max. 60 cm bodemvrijheid ook het over rijsilo's rijden.

Trekoog
Trekoog

Als alternatief voor de onderophanging kan de wagen ook met behulp van een trekoog (40 mm) aan de trekbek van de trekker worden aangekoppeld.

Kogelkop aanspanning
Kogelkop aanspanning

De onderophanging met kogelkop aanspanning 80 zorgt voor een grote wendbaarheid en minimale slijtage. Met deze uitrusting kan met een steunlast tot 3 t worden gereden.

De laadruimte
De laadruimte
  • Robuust, breed frame met C-profiel
  • „Aflopende losbodem met kort transportkanaal voor laag benodigd vermogen
  • Stabiele bodemkettingen met traploos instelbare snelheid
  • Doseerwalsen met v-vormige tanden voor een gelijkmatige verdeling van het oogstgoed
  • Optionele dwarsafvoerband voor het lossen van vers voer in de stal

Met de naar voren aflopende bodemketting maakt de AX opraap- en transportwagen een hoge doorvoercapaciteit en laag benodigd vermogen mogelijk. De bodemketting is zeer robuust uitgevoerd en de voedingssnelheid kan traploos worden versteld. Daarmee voldoet de AX aan de eisen van veel agrariërs.

Twee of drie doseerwalsen
Twee of drie doseerwalsen

Naar keuze kunnen de AX opraap- en transportwagens met twee of drie doseerwalsen worden uitgerust. Met behulp van de v-vormig geplaatste tanden verdelen ze het oogstgoed gelijkmatig over de silo of voertafel. Het hoge toerental van de doseerwals zorg voor nog gelijkmatiger en sneller lossen.

Robuuste kettingen
Robuuste kettingen

Bij de AX opraap- en transportwagens zorgen twee (AX 250) of vier (AX 280/310) bodemkettingen met korte schakels vervaardigd van 10 mm dik rond edelstaal voor vlot en veilig lossen. De transportsnelheid van de bodemkettingen is via een hydraulische aandrijving traploos instelbaar. De doseerwagens hebben bovendien omkering van de bodemketting, zodat die bij eventuele storingen de lading naar voren kan schuiven.

Aan de lopende band
Aan de lopende band

De als optie verkrijgbare dwarsafvoerband is ideaal voor het verdelen van vers groenvoer in de stal. Met behulp van de 70 cm brede transportband kan het voer aan beide zijden op de voedertafel worden gelost. Als alternatief is zonder ombouwen ook het klassieke lossen via de doseerwalsen mogelijk. De met de rugzakachterklep verbonden dwarsafvoerband zwenkt bij het openen tegelijk met de achterklep omhoog.

Stabiele opbouw
Stabiele opbouw

De framedragers met C-profiel geven de opraap- en transportwagen een zeer hoge stabiliteit. Ook de thermisch verzinkte, met poeder en kunststof gecoate zijwanden zijn kwalitatief zeer hoogwaardig met een lange levensduur. De afgeschuinde spatborden voorkomen dat zich daarop voer kan ophopen.

Comfortabele instap
Comfortabele instap

De met doseerwalsen uitgevoerde AX opraap- en transportwagens hebben aan de rechterkant een groot instapluik. Met behulp van de uitklapbare ladder komt u via de aan de zijkant scharnierende deur veilig in de laadruimte.

Ideaal te beladen
Ideaal te beladen

Met de naar voren 100 mm aflopende bodemketting en het verkorte transportkanaal wordt het voer zorgvuldig, snel en met laag benodigd vermogen in de wagen getransporteerd.

De snijrotor
De snijrotor
  • Brede rotor met grote diameter voor hoog laadvermogen
  • Rustige loop door spiraalvormig geplaatste rijen tanden
  • Gemakkelijk uittrekbare messen met exacte schaarsnede

De snijrotor van de AX-wagens is niet alleen krachtig en onderhoudsarm, maar loopt ook bijzonder licht en ontziet het gewas. De messen werken exact, blijven lang scherp en kunnen eenvoudig worden vervangen.

Automatisch vergrendelen
Automatisch vergrendelen

Na het terugzwenken van de messenbalk vindt de vergrendeling aan de tegenoverliggende rechterkant automatisch plaats.

Gemakkelijk naar buiten zwenken
Gemakkelijk naar buiten zwenken

Nadat de messenbalk losgezet is, wordt hij eenvoudig met de hand naar buiten gezwenkt. In deze stand kunnen de messen er gemakkelijk worden uitgenomen en vervangen.

Met hendel loszetten
Met hendel loszetten

Na het neerlaten van de messenbalk en ontgrendelen van de messen in de nulstand kan de messenbalk vanaf de linkerkant van de machine met behulp van een hendel worden losgezet.

De messenbalk
De messenbalk

Bij de complete set van 32 messen is een theoretische snijlengte van 45 mm bereikbaar. Met behulp van de centrale groepenschakeling kunnen verschillende messengroepen worden gebruikt (32 / 16 / 16 / 0).

De messen
De messen

Met hun lange snijkanten snijden de messen bijzonder licht. Hierbij zorgt de golfslijping voor exact snijden en een lang aanhoudende scherpte.

De rotor
De rotor

De snijrotor is met een werkbreedte van 1,47 m en een diameter van 760 mm ontwikkeld voor een hoge loscapaciteit. De in zes rijen spiraalvormig geplaatste tanden zijn voorzien van een 25 mm brede Hardox-coating, die zeer hoge standtijden mogelijk maakt. De schraperelementen zijn eveneens vervaardigd van zeer slijtvast Hardox-staal. Hierdoor kunnen de rotortanden het voer altijd exact in de schaarsnede door de mesrijen transporteren en de laadruimte snel en gelijkmatig vullen.

De opbouwvarianten
De opbouwvarianten
  • Inklapbare opbouw, ideaal voor lage gebouwen en stallen
  • Stabiele geheel stalen opbouw met spankabels bovenaan voor transport zonder verliezen
  • Hakselopbouw met aanhakselklep en naar boven open laadruimte, optimaal voor gebruik als hakseltransportwagen

De verschillende opbouwvarianten maken de KRONE AX tot een zeer universeel inzetbare opraap- en transportwagen. Met de inklapbare bovenbouw is de AX zeer geschikt voor gebruik in gebouwen met lage ingang. In de variant met geheel stalen opbouw biedt de AX bijzondere voordelen als pure opraap- en transportwagen. Voor gebruik als opraap- en transportwagen èn hakseltransportwagen kunnen de AX modellen als optie ook met een hakselopbouw met aanhakselklep in de voorwand worden uitgerust.

Inklapbare bovenbouw
Inklapbare bovenbouw

Inklapbare bovenbouw (FL / FD): Het model AX 250 L/D is standaard met een hydraulisch inklapbare bovenbouw uitgerust. Bij ingeklapte bovenbouw kan men ook gebouwen met lage ingang en lage dakhoogte probleemloos inrijden. De spankabels aan de bovenkant, het voorste glijzeil en het achterste afdekzeil zorgen ervoor dat er tijdens het transport geen voer verloren gaat.

Hakselopbouw
Hakselopbouw

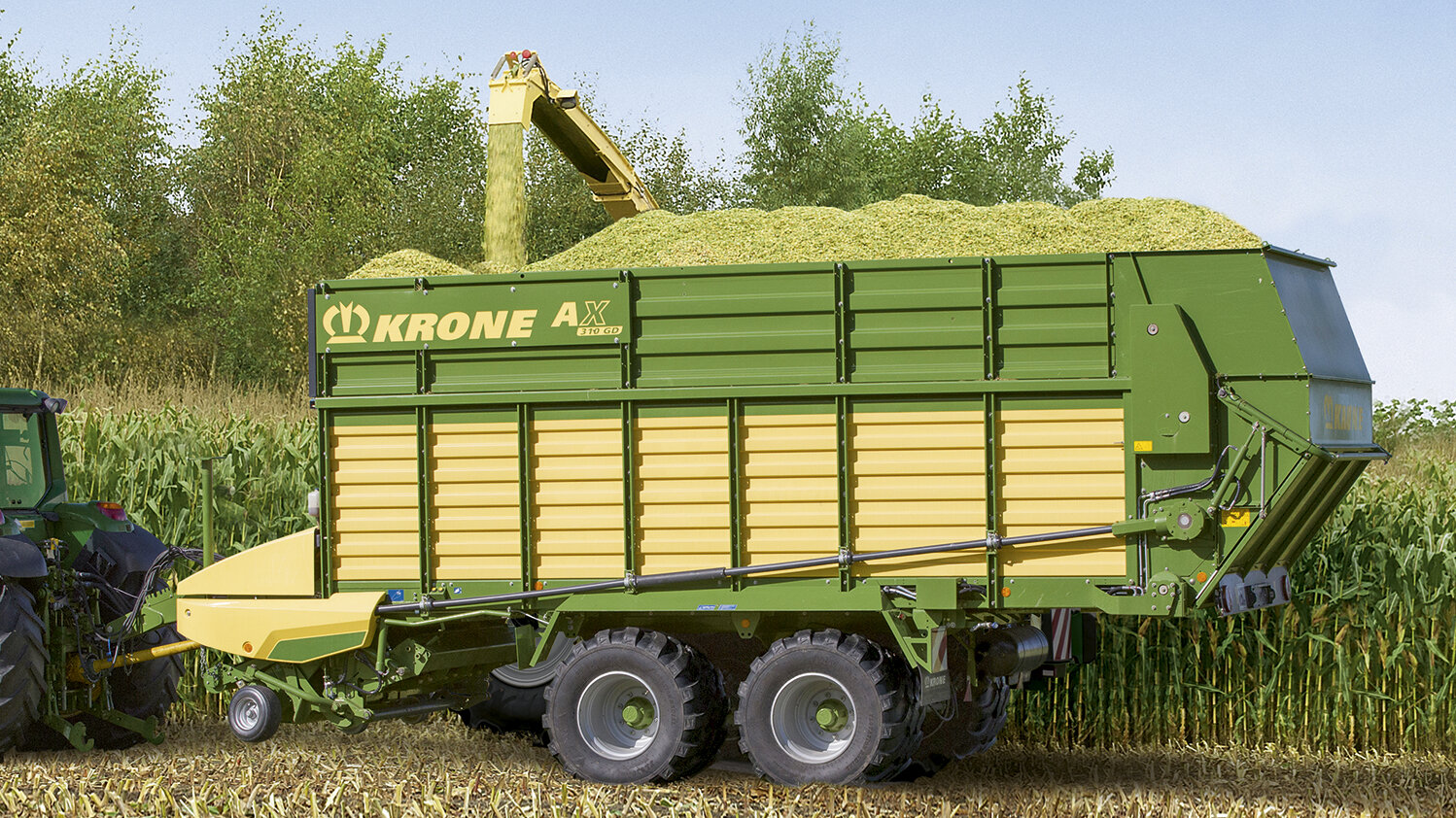

Hakselopbouw (HL / HD): De AX opraap- en transportwagens type 280 en 310 kunnen desgewenst met een hakselopbouw worden uitgerust. Bij deze opbouw bevindt zich in het bovenste deel van de voorwand een beweegbare aanhakselklep, die voor het beladen vanaf de voorkant vanuit de trekker hydraulisch naar voren kan worden geklapt. Omdat er in het bovenste deel van de laadruimte geen spankabels aanwezig zijn, kan de AX niet alleen als opraapwagen, maar ook als transportwagen voor de veldhakselaar worden ingezet.

Geheel stalen opbouw
Geheel stalen opbouw

Geheel stalen opbouw (GL / GD): Alle AX opraap- en transportwagens zijn verkrijgbaar met de uiterst stabiele geheel stalen opbouw. Opdat er tijdens het transport geen voer verloren gaat, wordt de lading met behulp van aan de bovenkant aangebrachte spankabels vastgezet. Het openen en sluiten van de geheel stalen achterwand vindt plaats met behulp van aan beide zijden aangebrachte hydraulische cilinders.

De boordelektronica en bedieningsterminals
De boordelektronica en bedieningsterminals
  • Overzichtelijk en comfortabel
  • Eenvoudig, gebruiksvriendelijk
  • ISOBUS-compatibel

De KRONE boordelektronica in Medium en Comfort uitvoering vereenvoudigt, verbetert en versnelt het werk met de AX opraap- en transportwagen duidelijk. Voor de verschillende taken zijn verscheidene bedieningsterminals beschikbaar.

Nog meer comfort
Nog meer comfort

De bedieningsterminal CCI 1200 met 12" touchdisplay biedt naast de Delta terminal de mogelijkheid om het beeldscherm te delen. Eén kant toont dan bijvoorbeeld alle elementen van de machinebediening, de andere kant toont het beeld van een bewakingscamera.

Alpha bedieningseenheid
Alpha bedieningseenheid

Tot de basisuitrusting van de AX opraap- en transportwagen behoort de Medium boordelektronica inclusief Alpha bedieningseenheid. Daarmee kunnen bijvoorbeeld pick-up, knikdissel, bodemketting en achterwand worden bediend.

De opraapautomaat
De opraapautomaat
  • Basis-opraapautomaat voor regeling van de bodemkettingsnelheid
  • Automatische uitschakeling van bodemketting voor wagens met doseerwalsen
  • PowerLoad opraapautomaat voor opraap- en transportwagens met geheel stalen opbouw

Ongeacht of uw AX opraap- en transportwagen met de basis of optionele PowerLoad opraapautomaat uitgerust is, zorgen beide systemen voor een vulling zonder gaten en optimale dichtheid van het oogstgoed. Door de best mogelijke benutting van de laadcapaciteit dalen de transportkosten.

Beide sensoren in actie
Beide sensoren in actie

De automatisch geregelde bodemkettingsnelheid van de PowerLoad wordt aan de hoogte van de belasting van de voorperssensor aangepast. Dit zorgt voor een gelijkmatige belasting van de opraap- en transportwagen en de best mogelijke voerkwaliteit. De gewenste waarden zijn via de bedieningsterminal vanuit de trekker instelbaar.

Walsen vrijhouden
Walsen vrijhouden

Bij volgeladen wagens met doseerwalsen drukt het oogstgoed de onderste wals in de sleufgeleiding omlaag. De bewegingssensor stopt de beweging van de bodemketting, zodat de doseerwalsen zonder storing kunnen gaan draaien.

Bescherming voor de achterwand
Bescherming voor de achterwand

Bij opraap- en transportwagens zonder doseerwalsen stopt een taster met sensor in de achterklep de beweging van de bodemketting en voorkomt daardoor beschadiging van de achterwand.

De opraapautomaat
De opraapautomaat

Als optie kan voor het ontlasten van de bestuurder de bodemketting via sensoren worden geactiveerd en aangestuurd. Tijdens het laden meet een sensor de druk van het voer op de voorwand (foto links). Een andere sensor registreert het volume bij de voorwand door middel van het afbuigen van de pendelklep (foto rechts). Zodra de vooraf ingestelde waarden bereikt zijn, wordt de bodemketting automatisch gestart. Afhankelijk van het type voer kunnen beide sensoren ook individueel worden gebruikt.

De pick-up EasyFlow
De pick-up EasyFlow
  • Brede pick-up voor schone en volledige opname van het oogstgoed
  • Rustige loop en weinig slijtage door ongestuurde pick-up
  • W-vormig geplaatste tanden voor een optimale voederstroom
  • Dwars pendelende ophanging en tastwielen voor optimale bodemaanpassing

De ongestuurde pick-up EasyFlow heeft maar weinig bewegende delen en loopt daardoor zeer rustig en met weinig slijtage. Dankzij de grote werkbreedte neemt hij brede zwaden ook in bochten schoon op. Oneffenheden in de grond zijn door de pendelende ophanging en tastwielen ook geen enkel probleem.

Sterke tanden
Sterke tanden

De diameter van 6,5 cm en de grote wikkelingen maken de dubbele tanden zeer robuust en slijtvast. Vijf rijen tanden zijn golfvormig op de draagbuis aangebracht. De tanden transporteren het voer van buiten naar binnen, zodat er zich tijdens het rijden door bochten bijvoorbeeld geen voerophoping vormt. Daarnaast zorgen de W-vormig geplaatste tanden voor een optimale verdeling van het oogstgoed over de volle breedte van de snijrotor.

Altijd gelijkmatig
Altijd gelijkmatig

De via een ketting eenvoudig in hoogte verstelbare gewasgeleiderol zorgt bij verschillende soorten gewassen, zwaddiktes en rijsnelheden voor een gelijkmatige invoer van het gewas.

Goede geleiding
Goede geleiding

Als optie zijn twee achterste tastwielen verkrijgbaar, die buiten het trekkerspoor lopen. Deze zorgen ervoor dat de pick-up zich ook bij heel moeilijke oogstomstandigheden optimaal aan de bodem aanpast en gewasvervuiling voorkomt.

De pick-up
De pick-up

Met een werkbreedte van 1,8 m vlg. DIN 11220 neemt de pick-up brede zwaden volledig op en voert het oogstgoed gelijkmatig toe naar de snijrotor. De pendelende ophanging en naar de zijkant sturende en zonder gereedschap in hoogte verstelbare tastwielen aan de voorkant garanderen een goede aanpassing aan oneffenheden in de ondergrond.

AX 250 · 280 · 310 opraapwagens met dubbele functie
AX 250 · 280 · 310 opraapwagens met dubbele functie
  • AX 250 opraap- en transportwagen: 25 m³ laadvolume met inklapbare opbouw of geheel stalen opbou
  • AX 280 opraap- en transportwagen: 28 m³ laadvolume met geheel stalen opbouw of hakselopbouw
  • AX 310 opraap- en transportwagen: 31 m³ laadvolume met geheel stalen opbouw of hakselopbouw

De nieuwe generatie AX opraapwagens wordt gekenmerkt door de vele opbouwvarianten en laadcapaciteiten. Dat maakt optimale aanpassing aan uiteenlopende omstandigheden in de agrarische praktijk mogelijk. Omdat de opraap-, doseer- en transportwagens zich heel licht laten trekken, vragen ze maar weinig vermogen. De veelzijdige gebruiksmogelijkheden verhogen de inzetbaarheid en daarmee ook de economie van deze wagens met dubbele functie.

AX 310
AX 310

De AX 310 is met zijn laadvolume van 31 m³ de baas in zijn klasse. Standaard is hij met robuuste geheel stalen opbouw verkrijgbaar en als optie met hakselopbouw. Als AX 310 D beschikt de opraapwagen over een doseeraggregaat met naar keuze twee of drie doseerwalsen. De 1800 mm brede, ongestuurder pick-up voert het oogstgoed naar de met 32 messen uitgeruste snijrotor, die het met zijn vermogenbesparende precisie schaarsnede tot max. 45 mm verkleint.

AX 280
AX 280

De AX 280 heeft een laadvolume van 28 m³ en is door zijn veelzijdige opbouwvarianten zeer universeel inzetbaar. Hij is verkrijgbaar met inklapbare, geheel stalen en hakselopbouw. De AX 280 D kan naar keuze van twee of drie doseerwalsen worden voorzien. De 1800 mm brede pick-up voert het oogstgoed naar de met 32 messen uitgeruste snijrotor, die het met zijn precisie schaarsnede tot max. 45 mm verkleint.

AX 250
AX 250

De AX 250 opraap- en transportwagen heeft een laadvolume van 25 m³ en is de compactste wagen van de AX serie. Hij is naar keuze met een inklapbare of geheel stalen opbouw verkrijgbaar. Als 250 D beschikt de AX over een doseeraggregaat. De ongestuurde 1800 mm brede pick-up geeft het schoon opgenomen voer door aan de met 32 messen uitgeruste snijrotor, die het met een laag vermogensverbruik tot max. 45 mm verkleint.

Modellen

AX
AX 250 FL AX 250 FD AX 250 GL AX 250 GD AX 280 FL AX 280 GL AX 280 GD AX 310 GL AX 310 GD AX 310 HL AX 310 HD
Type Opraapwage Opraapwage Opraapwage Opraapwage Opraap- en transportwagen Opraap- en transportwagen Opraap- en transportwagen Opraap- en transportwagen Opraap- en transportwagen Opraap- en transportwagen Opraap- en transportwagen configureren
Capaciteit (m³) 25 25 25 25 28 28 28 31 31 31 31 configureren
Pick-up-werkbreedte (m) 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 configureren
45 45 45 45 45 45 45 45 45 45 45 configureren
Aantal doseerwalsen - 2 / 3 - 2 / 3 - - 2 / 3 - 2 / 3 - 2 / 3 configureren
Benodigd vermogen (kW / pk) 59 / 80 59 / 80 59 / 81 59 / 82 66 / 90 66 / 91 66 / 90 74 / 98 74 / 99 74 / 100 74 / 100 configureren
configureren configureren configureren configureren configureren configureren configureren configureren configureren configureren configureren

Opraap- en transportwagen – 25 tot 31 m³

KRONE AX
