Remorques autochargeuses et remorques de transport de 25 à 31 m³

AX

Remorques autochargeuses polyvalentes

Les remorques autochargeuses polyvalentes AX KRONE offrent une capacité de transport de 25 à 31 m³. Différentes variantes de structures permettent une utilisation comme remorques autochargeuses et distributrices ou remorques de transport d'ensilage. Les modèles AX impressionnent en outre par leur fiabilité et leur rendement élevés, mais également par leur rentabilité.

  • Régularité de fonctionnement élevée et faible usure grâce au pick-up sans came
  • Dents positionnées en forme de W pour un flux optimal du fourrage
  • Large rotor de grand diamètre pour des performances de chargement élevées
  • Commande centrale des couteaux pour 0, 16, 16, 32 couteaux
  • Fond mouvant abaissé et canal d'alimentation court pour une faible puissance absorbée
  • Timon articulé pour des hauteurs importantes au relevage
  • Suspension du timon pour une conduite confortable
  • Essieu tandem combiné avec suspension ou sans suspension ou avec compensation hydraulique
  • Compatibles ISOBUS
Please accept marketing-cookies to see this content.

Vidéo du produit

KRONE AX – Remorque autochargeuse-hacheuse polyvalente

AX defines our range of forage wagons that offer capacities from 25 m³ to 31 m³ and which are available with different extensions that give users the flexibility to use them as self-loading forage wagons with and without discharge rollers but also as silage trailers in the maize harvest chain. AX suggests maximum reliability, efficiency and flexibility.

Caractéristiques du produit

Remorques autochargeuses polyvalentes AX
Remorques autochargeuses polyvalentes AX
Remorques autochargeuses polyvalentes AX
Remorques autochargeuses polyvalentes AX

Les remorques autochargeuses polyvalentes AX KRONE offrent une capacité de transport de 25 à 31 m³. Différentes variantes de structures permettent une utilisation comme remorques autochargeuses et distributrices ou remorques de transport d'ensilage. Les modèles AX impressionnent en outre par leur fiabilité et leur rendement élevés, mais également par leur rentabilité.

  • Régularité de fonctionnement élevée et faible usure grâce au pick-up sans came
  • „Dents positionnées en forme de W pour un flux optimal du fourrage
  • „Large rotor de grand diamètre pour des performances de chargement élevées
  • „Commande centrale des couteaux pour 0, 16, 16, 32 couteaux
  • Fond mouvant abaissé et canal d'alimentation court pour une faible puissance absorbée
  • „Timon articulé pour des hauteurs importantes au relevage
  • „Suspension du timon pour une conduite confortable
  • „Essieu tandem combiné avec suspension ou sans suspension ou avec compensation hydraulique
  • „Compatibles ISOBUS

Les remorques autochargeuses polyvalentes AX KRONE offrent une capacité de transport de 25 à 31 m³. Différentes variantes de structures permettent une utilisation comme remorques autochargeuses et distributrices ou remorques de transport d'ensilage. Les modèles AX impressionnent en outre par leur fiabilité et leur rendement élevés, mais également par leur rentabilité.

AX 250 · 280 · 310 Remorques autochargeuses polyvalentes
AX 250 · 280 · 310 Remorques autochargeuses polyvalentes
  • Remorque autochargeuse distributrice AX 250 : capacité de chargement 25 m³ structure à cordes ou entièrement en acier
  • „ Remorque autochargeuse distributrice AX 280 : capacité de chargement 28 m³, structure entièrement en acier ou pour chantier d'ensilage
  • „ Remorque autochargeuse distributrice AX 310 : capacité de chargement 31 m³, structure entièrement en acier ou pour chantier d'ensilage

La nouvelle génération de remorques AX impressionne par sa diversité de structures et ses
capacités de chargement. Ces remorques s'adaptent ainsi aux conditions très variables
d'utilisations agricoles quotidiennes. Ces remorques polyvalentes extrêmement faciles à
traîner affichent une faible puissance absorbée. Les nombreuses possibilités d'utilisation
augmentent la rentabilité de ces remorques polyvalentes.

AX 310
AX 310

L'AX 310 qui offre un volume de chargement de 31 m³ est la championne de sa catégorie. De série, elle est équipée d'une robuste structure en acier, en option pour chantier d'ensilage. En version AX 310 D, elle est équipée au choix deux ou trois rouleaux démêleurs. Le pick-up de 1 800 mm de large sans chemin de came amène la récolte aux 32 couteaux du rotor de coupe. Ces derniers réalisent une coupe de précision, avec un effet ciseaux jusqu'à 45 mm.

AX 280
AX 280

L'AX 280 offre un volume de chargement de 28 m³, son utilisation est universelle grâce à ses variantes de structures. Elle est disponible en structure à cordes, structure entièrement en acier et structure pour chantier d'ensilage. L'AX 280 D est équipée au choix de deux ou trois rouleaux démêleurs. Le pick-up de 1 800 mm de large amène la récolte au rotor de coupe doté de 32 couteaux qui réalisent une coupe de précision effet ciseaux jusqu'à 45 mm.

AX 250
AX 250

La remorque polyvalente AX 250 offre un volume de chargement de 25 m³, c'est la remorque la plus compacte de la gamme AX. Elle est disponible au choix avec une structure à cordes ou entièrement en acier. En version 250 D, l'AX est équipée de rouleaux démêleurs. Le large pick-up de 1 800 mm sans chemin de came transmet le fourrage ramassé proprement aux 32 couteaux du rotor de coupe qui réalisent une coupe jusqu'à 45 mm.

Variantes de structures AX
Variantes de structures AX
  • A cordes rabattables, idéales pour les bâtiments de faible hauteur
  • „ Robuste structure entièrement en acier avec câbles tendeurs supérieurs pour un transport sans perte
  • „ Structure pour chantier d'ensilage avec volet mobile pour chargement en détourage. Partie supérieure de la caisse ouverte pour un travail optimal comme remorque de chantier d'ensilage

Les différentes variantes de structures font de l'AX KRONE une remorque polyvalente
pouvant être utilisée de façon universelle. Avec la structure à cordes repliable, l'AX est
idéale pour travailler dans les bâtiments de faible hauteur. Avec la variante structure
entièrement en acier, l'AX offre des avantages en tant que remorque autochargeuse.
Pour une utilisation comme remorque autochargeuse et sur les chantiers d'ensilage, les
AX peuvent aussi être équipées en option d'une structure pour chantier d'ensilage avec
volet mobile sur la face avant.

Structure pour chantier d'ensilage (HL / HD)
Structure pour chantier d'ensilage (HL / HD)

Structure pour chantier d'ensilage (HL / HD) : Les remorques AX 280 et 310 peuvent être équipées sur demande d'une structure pour chantier d'ensilage. Cette structure intègre dans la zone supérieure de la face avant un volet mobile qui peut être amené hydrauliquement vers l'avant pour permettre un chargement frontal depuis le tracteur. Comme il n'y a pas de câbles dans la zone supérieure de l'espace de chargement, l'AX peut être utilisée en mode pick-up, mais aussi comme remorque de chargement pour l'ensileuse.

Structure entièrement en acier (GL / GD)
Structure entièrement en acier (GL / GD)

Structure entièrement en acier (GL / GD) : Toutes les remorques AX sont disponibles avec la structure en acier extrêmement robuste. Le chargement est retenu en haut par des câbles tendeurs durant les déplacements routiers ; le fourrage n'est donc pas perdu en route. L'ouverture et la fermeture de la porte arrière entièrement en acier sont réalisées par un vérin hydraulique positionné de chaque côté.

Structure à cordes (FL / FD)
Structure à cordes (FL / FD)

Le modèle AX 250 L/D est équipé de série d'une structure à cordes repliable hydrauliquement. Lorsque les cordes sont repliées, il devient ainsi facile de circuler dans les bâtiments de faible hauteur. Les câbles tendeurs supérieurs, la bâche coulissante avant et la bâche arrière permettent de ne pas perdre de fourrage durant le transport.

Attelage, timon et essieux
Attelage, timon et essieux
  • Attelage en position haute ou en position basse
  • „ Timon articulé pour une hauteur importante au relevage
  • „ Suspension du timon pour une conduite confortable
  • „ Essieu tandem combiné avec suspension ou sans suspension ou avec compensation hydraulique

Des conditions d'utilisation variées, des charges utiles élevées, des conditions de
déchargement difficiles, des distances importantes et des vitesses élevées exigent un
maximum de stabilité, de sécurité et de confort au niveau des essieux et de l'attelage.
L'attelage en position haute par anneau, en position basse par barre oscillante ou boule,
le timon articulé, les essieux suiveurs ou les essieux tandem sont en mesure de faire
face à chaque situation.

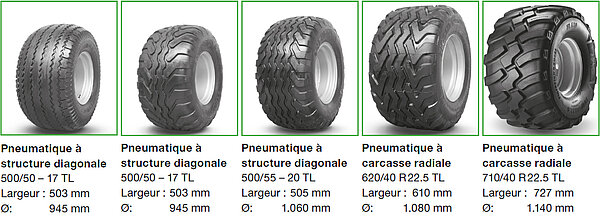

Des pneumatiques adaptés
Des pneumatiques adaptés

Des pneus adaptés sont disponibles pour chaque condition d'utilisation. Les pneus larges sont en particulier préférables sur les sols souples, car ils sont plus faciles à traîner et laissent un sol moins compact, grâce à leur surface de contact plus importante.

Stabilité optimale
Stabilité optimale

Les essieux tandem suiveurs avec compensation hydraulique permettent une stabilité maximale sur les pentes et dans les virages grâce aux circuits d'huile séparés des deux côtés. Même sur les ondulations du terrain, l'AX reste confortable à conduire, car l'huile est poussée du vérin avant vers le vérin arrière ou inversement. La sollicitation sur les roues reste toujours homogène en franchissant un silo.

Confort sur quatre roues
Confort sur quatre roues

En standard, l'AX 250 est équipée d’un essieu tandem avec une charge admise par essieu de 10 t, 14 t ou 16 t (en fonction des pneumatiques). Sur les AX 280 et 310, elle est de respectivement 16 t avec une vitesse maximale de 40 km/h (selon réglementation en vigueur). En plus de deux essieux fixes, un essieu arrière suiveur est aussi disponible en option. Il permet de préserver plus facilement la couche herbacée dans les virages. La direction peut être verrouillée pour manoeuvrer ou franchir les silos couloir.

Suspension du timon
Suspension du timon

En option, l'AX peut aussi être équipée d'une suspension de timon. Elle s'avère extrêmement confortable sur les longs trajets et sur les chaussées détériorées.

Réglage en hauteur par appui sur un bouton
Réglage en hauteur par appui sur un bouton

Le timon articulé est réglable en hauteur hydrauliquement. Pour faciliter l'attelage, des touches supplémentaires sont disponibles sur demande à l'avant de la remorque. L'automatisme de timon articulé en option permet de sauvegarder simplement la position de chargement et de route et de l'appeler de nouveau confortablement. Les manipulations en tournière sont ainsi facilitées, de même que le franchissement de silos couloir avec une garde au sol jusqu'à 60 cm.

Anneau d'attelage
Anneau d'attelage

Anneau d'attelage : Alternative à l'attelage en position basse, la remorque peut aussi être accouplée au moyen d'un anneau (40 mm) sur la chape d'attelage du tracteur.

Boule d'attelage
Boule d'attelage

Boule d'attelage : L'attelage en position basse par boule de 80 assure une maniabilité élevée et une usure minimale. Cet équipement permet de rouler avec une charge d'appui jusqu'à 3 t.

Pick-up EasyFlow KRONE
Pick-up EasyFlow KRONE
  • Large pick-up pour un ratissage propre et complet de la récolte
  • Régularité de fonctionnement élevée et faible usure grâce au pick-up sans came
  • „Dents positionnées en forme de W pour un flux optimal du fourrage
  • „Fixation oscillante transversale et roues d'appui pour un suivi optimal des reliefs du sol

Le pick-up EasyFlow sans chemin de came intègre très peu de pièces mobiles, son
fonctionnement est donc très régulier et très résistant à l'usure. Grâce à sa largeur
de travail importante, il ramasse proprement le fourrage, même dans les virages. Sa
fixation oscillante et ses roues d'appui lui permettent de maîtriser au mieux les reliefs
du terrain.

Dents puissantes
Dents puissantes

Leur diamètre de 6,5 mm et leurs grandes spires confèrent aux doubles dents une robustesse et une résistance à l'usure particulièrement élevées. Les cinq rangées de dents sont agencées en spirale sur l’arbre central. Les dents acheminent le fourrage de l'extérieur vers l'intérieur, le fourrage ne s'accumule donc pas par exemple dans les virages. Par ailleurs, les dents positionnées en forme de w assurent une répartition optimale de la récolte sur toute la largeur du rotor de coupe.

Régularité toujours parfaite
Régularité toujours parfaite

La rouleau tasse-andains facile à régler en hauteur par chaîne permet une alimentation homogène du fourrage en fonction du type de récolte, de l’épaisseur de l’andain et de la vitesse d’avancement.

Guidage optimal
Guidage optimal

Deux roues d'appui arrière en option progressent en-dehors de la voie du tracteur. Elles permettent au pick-up de s'adapter au mieux aux reliefs du sol dans des conditions de récolte difficiles et d'augmenter la propreté du fourrage.

Pick-up
Pick-up

Pour une largeur de travail de 1,80 m selon DIN 11220, le pick-up ramasse intégralement même les gros andains et alimente le rotor de coupe de façon homogène en fourrage. La fixation oscillante et les roues d'appui réglables en hauteur sans outil qui pivotent selon un angle important garantissent un bon suivi des reliefs du terrain.

Rotor de coupe KRONE
Rotor de coupe KRONE
  • Large rotor de grand diamètre pour des performances de chargement élevées
  • „ Fonctionnement régulier grâce aux rangées de dents positionnées en spirale
  • „ Couteaux requérant peu d’effort et offrant une coupe précise avec effet ciseaux

Le rotor de coupe des remorques AX est non seulement puissant et pratiquement sans
maintenance, il est aussi facile à entraîner et respectueux du fourrage. Les couteaux
travaillent avec précision, restent longtemps aiguisés et sont faciles et confortables à
remplacer.

Verrouillage automatique
Verrouillage automatique

Le verrouillage est automatique du côté droit, en pivotant de nouveau le mécanisme de coupe en position initiale.

Pivotement facile
Pivotement facile

Une fois le mécanisme de coupe déverrouillé, il peut être pivoté facilement manuellement. Depuis cette position, les couteaux peuvent être sortis confortablement et remplacés.

Déverrouillage par levier
Déverrouillage par levier

Après la descente du mécanisme de coupe et le déverrouillage des couteaux en position nulle, le mécanisme de coupe peut être déverrouillé du côté gauche de la machine par le biais d'un levier.

Mécanisme de coupe
Mécanisme de coupe

Avec un jeu complet de 32 couteaux, la longueur de coupe théorique est de 45 mm. La commande groupée centrale permet de commander différents groupes de couteaux (32 / 16 / 16 / 0).

Couteaux
Couteaux

Avec leur longue lame, les couteaux travaillent avec beaucoup de facilité. Le profil ondulé assure une coupe très précise et un tranchant durable.

Rotor
Rotor

Le rotor de coupe avec sa largeur de travail de 1,47 m et ses 760 mm de diamètre est conçu pour un chargement important. Les dents positionnées en forme de spirale sur six rangées sont dotées de plats de 25 mm de large qui garantissent des durées de vie très élevées. Les segments racleurs sont aussi en acier Hardox ultra résistant à l’usure. De ce fait, les dents du rotor acheminent et coupent la récolte de façon précise avec un effet ciseaux à travers les rangées de dents et remplissent rapidement et de façon homogène l’espace de chargement.

Espace de chargement
Espace de chargement
  • Châssis robuste, large avec profilé en C
  • „Fond mouvant incliné avec canal d'alimentation court pour une faible puissance absorbée
  • „Robustes chaînes du fond mouvant avec avancement réglable en continu
  • „Rouleaux démêleurs avec dents en forme de V pour une répartition homogène de la récolte
  • „Tapis de transport transversal en option pour l'affouragement en vert

Grâce à son fond mouvant incliné vers l'avant, l'AX permet un débit élevé et une
faible puissance absorbée. Le fond mouvant est extrêmement robuste et sa vitesse
d'avancement est réglée en continu. L'AX satisfait ainsi aux exigences de nombreux
agriculteurs.

Deux ou trois rouleaux démêleurs
Deux ou trois rouleaux démêleurs

La remorque AX peut être équipée au choix de deux ou trois rouleaux démêleurs. Grâce aux dents positionnées en forme de V, la récolte est répartie de façon homogène sur le silo ou la table d'affouragement. Le régime plus élevé du rouleau démêleur inférieur garantit un déchargement encore plus homogène et plus rapide.

Chaînes robustes
Chaînes robustes

Sur les remorques AX, deux (AX 250) ou quatre (AX 280/310) chaînes de fond mouvant à maillons courts en acier rond trempé de 10 mm garantissent un déchargement rapide et sûr. La vitesse d'avancement du fond mouvant est réglable en continu par le biais d'un entraînement hydraulique. Les remorques distributrices sont équipées en plus d’une inversion du fond mouvant qui est en mesure de pousser le chargement vers l'avant en cas d'éventuels problèmes.

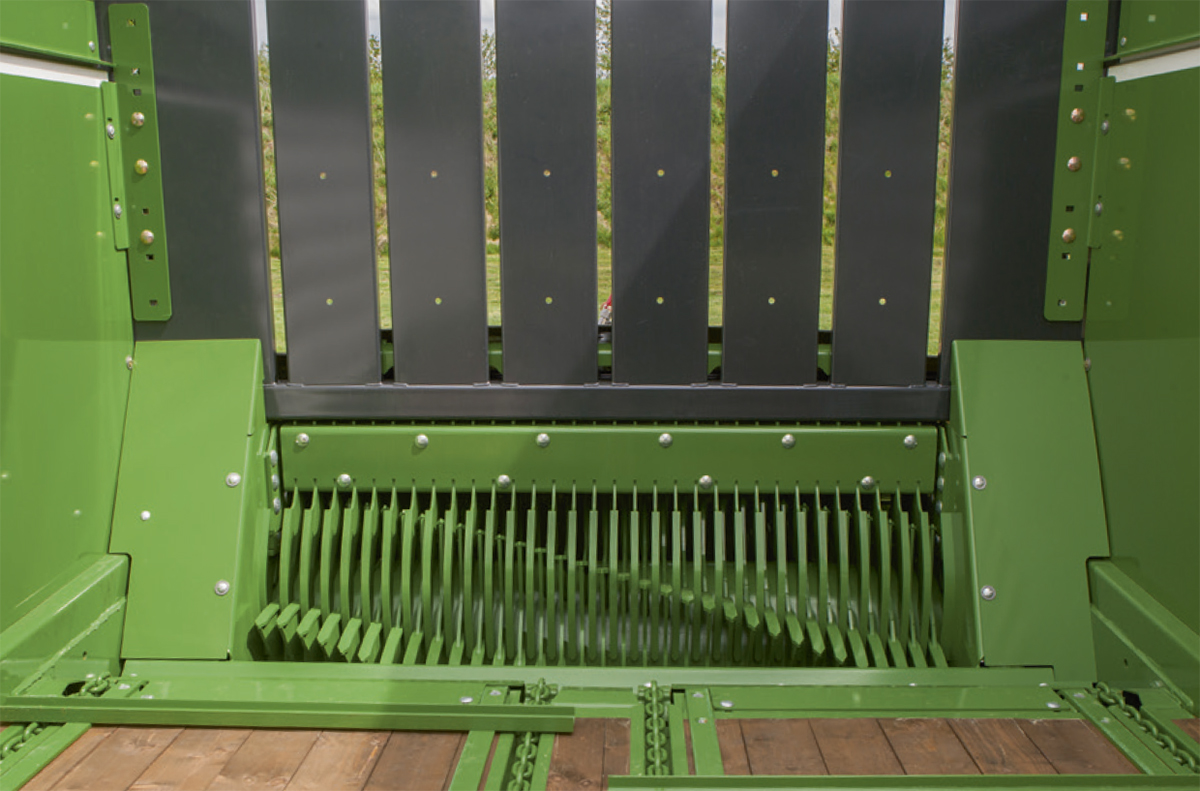

Idéal pour le chargement
Idéal pour le chargement

Idéal pour le chargement : Avec son fond mouvant incliné de 100 mm vers l'avant et son canal d'alimentation raccourci, le fourrage est acheminé rapidement et en douceur dans la remorque avec une faible puissance absorbée.

Un tapis idéal
Un tapis idéal

Le tapis regroupeur disponible en option est idéal pour l'affouragement en vert. Le large tapis de 70 cm décharge le fourrage des deux côtés sur la table d'affouragement. L'autre solution est un déchargement sans aucune modification, par rouleaux démêleurs. Le tapis regroupeur lié à la face arrière pivote vers le haut à l'ouverture, en simultané avec la face arrière.

Structure robuste
Structure robuste

Les montants en profilé en C confèrent une stabilité maximale à la remorque. Les parois latérales galvanisées, revêtues d'une couche de poudre synthétique sont de qualité supérieure et leur longévité exceptionnelle. Les ailes fortement inclinées empêchent les accumulations de matières.

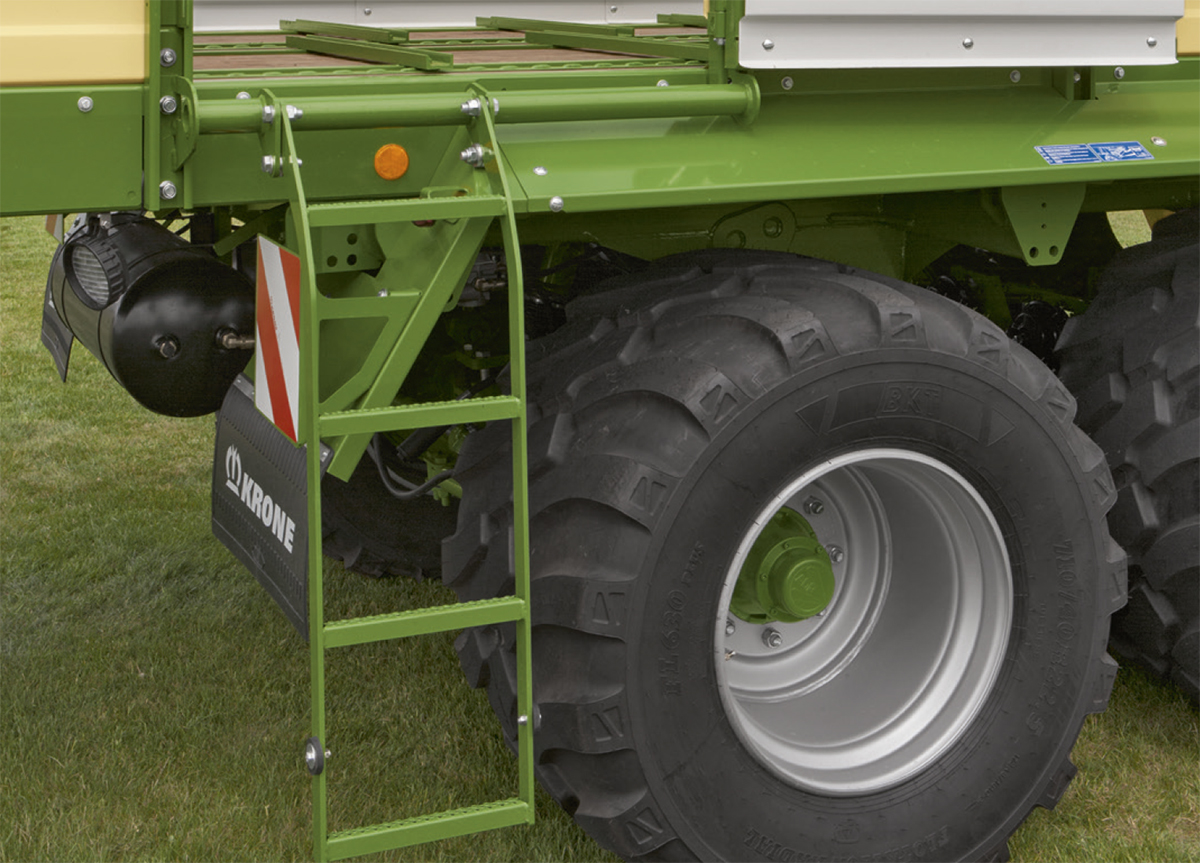

Accès confortable
Accès confortable

Les AX équipées de rouleaux démêleurs sont dotées d'une grande porte d'accès du côté droit. Un marchepied repliable permet d'accéder en toute sécurité dans la caisse par la porte pivotant latéralement.

Automatisme de chargement KRONE
Automatisme de chargement KRONE
  • Automatisme de chargement de base pour la régulation de l'avance du fond mouvant
  • „ Déconnexion automatique du fond mouvant pour les remorques équipées de rouleaux démêleurs
  • „ Automatisme de chargement PowerLoad pour les remorques avec structure entièrement en acier

Peu importe que la remorque AX soit équipée de l'automatisme de chargement de base
ou de PowerLoad en option, les deux systèmes assurent un remplissage sans faille et
une densité optimale de la récolte. En mettant à profit l'intégralité de la capacité de
chargement, vous réduisez les frais de transport.

Les deux capteurs en action
Les deux capteurs en action

Les deux capteurs en action : La vitesse de fond mouvant à régulation automatique PowerLoad s'adapte à la hauteur de sollicitation du capteur de précompression Le chargement de la remorque est ainsi homogène et la qualité du fourrage optimale. Les valeurs cibles sont réglables sur le terminal utilisateur, depuis la cabine du tracteur.

Automatisme de chargement
Automatisme de chargement

Automatisme de chargement : En option, le fond mouvant peut être activé et piloté par le biais de capteurs pour faciliter le travail du conducteur. Durant le processus de chargement, un capteur mesure la pression sur la face avant (photo à gauche). Un autre capteur enregistre le volume (photo à droite) au niveau de la face avant par le biais du pivotement du volet oscillant. Le fond mouvant est démarré automatiquement une fois les valeurs présélectionnées atteintes. En fonction du type de fourrage, il est aussi possible d'utiliser individuellement les deux capteurs.

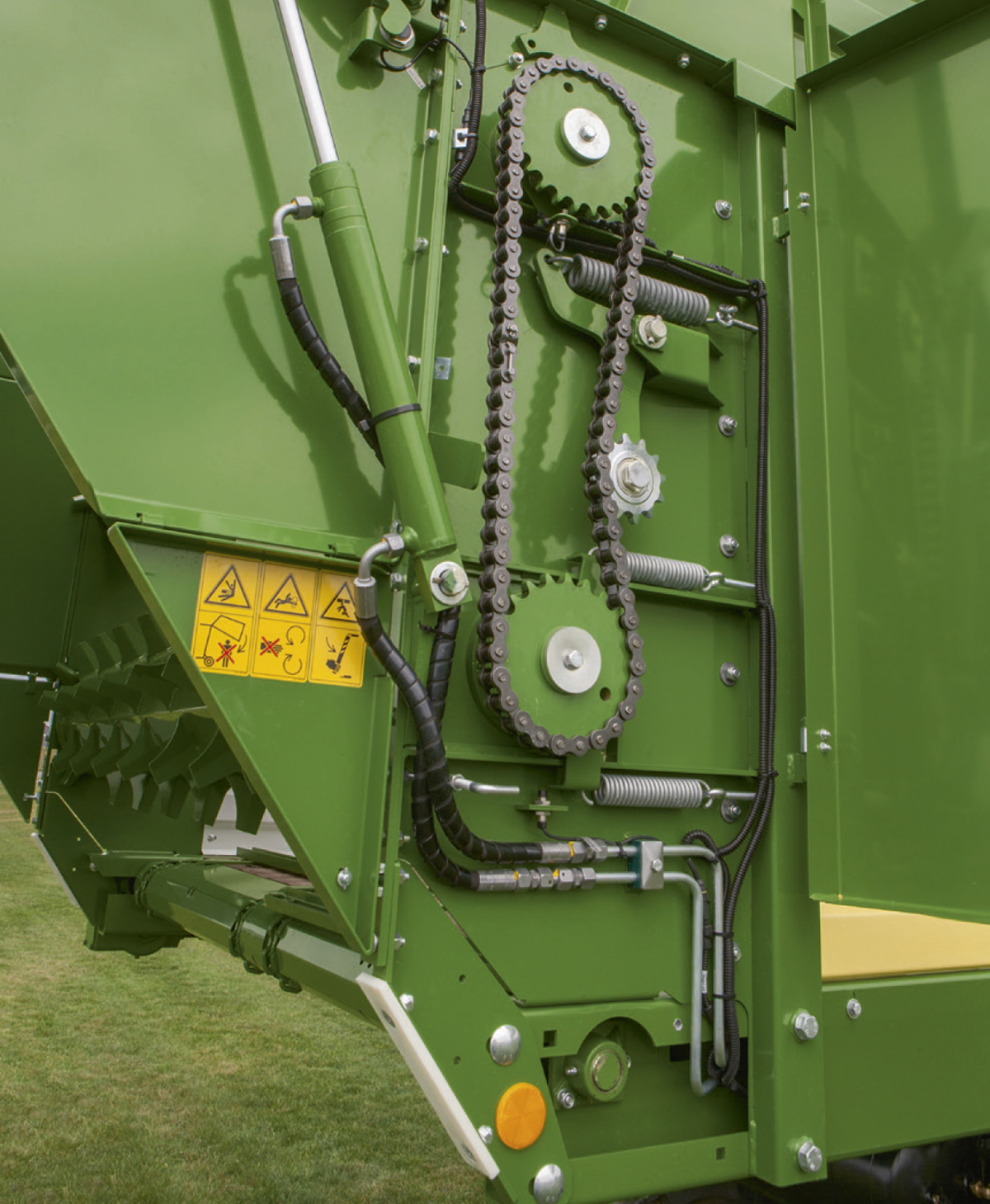

Dégager les rouleaux
Dégager les rouleaux

Dégager les rouleaux : Lorsque la remorque équipée de rouleaux démêleurs est pleine, la récolte pousse vers l'arrière le rouleau inférieur dans le guidage de la coulisse. Le capteur de mouvement stoppe l'avance du fond mouvant, pour que les rouleaux démêleurs puissent démarrer facilement.

Protection pour la face arrière
Protection pour la face arrière

Protection pour la face arrière : Sur les remorques sans rouleau démêleur, une touche dotée d'un capteur dans la face arrière stoppe l'avance du fond mouvant et empêche ainsi les dommages sur la porte arrière.

Electronique de bord et terminaux KRONE
Electronique de bord et terminaux KRONE
  • Clairs et confortables
  • Manipulation simple, facile à utiliser
  • Compatible ISOBUS

L'électronique de bord KRONE en version Medium et Confort simplifie, améliore et accélère
nettement le travail avec la remorque AX. Différents terminaux sont disponibles pour
répondre aux différentes tâches concrètes.

Encore plus de confort
Encore plus de confort

Encore plus de confort : Le terminal CCI 1200 dispose d’un grand écran tactile de 12". En plus de toutes les possibilités du terminal Delta, il offre l'opportunité de diviser l‘écran. Un côté affiche par exemple tous les éléments de pilotage de la machine, l’autre côté l’image d’une caméra de surveillance.

Terminal Alpha
Terminal Alpha

Terminal Alpha : L'électronique de bord medium et le terminal Alpha font partie de l'équipement de base de la remorque AX. Il permet par exemple de piloter le pick-up, le timon articulé, le fond mouvant et la face arrière.

Modèles

AX
AX 250 FL AX 250 FD AX 250 GL AX 250 GD AX 280 FL AX 280 GL AX 280 GD AX 310 GL AX 310 GD AX 310 HL AX 310 HD
Désignation Remorque autochargeuse Remorque autochargeuse Remorque autochargeuse Remorque autochargeuse Remorques autochargeuses polyvalentes Remorques autochargeuses polyvalentes Remorques autochargeuses polyvalentes Remorques autochargeuses polyvalentes Remorques autochargeuses polyvalentes Remorques autochargeuses polyvalentes Remorques autochargeuses polyvalentes Configurer
Capacité (m³) 25 25 25 25 28 28 28 31 31 31 31 Configurer
Largeur de travail du pick-up (m) 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 Configurer
45 45 45 45 45 45 45 45 45 45 45 Configurer
Nombre de bobines de dosage - 2 / 3 - 2 / 3 - - 2 / 3 - 2 / 3 - 2 / 3 Configurer
Puissance absorbée (kW/CV) 59 / 80 59 / 80 59 / 81 59 / 82 66 / 90 66 / 91 66 / 90 74 / 98 74 / 99 74 / 100 74 / 100 Configurer
Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer
