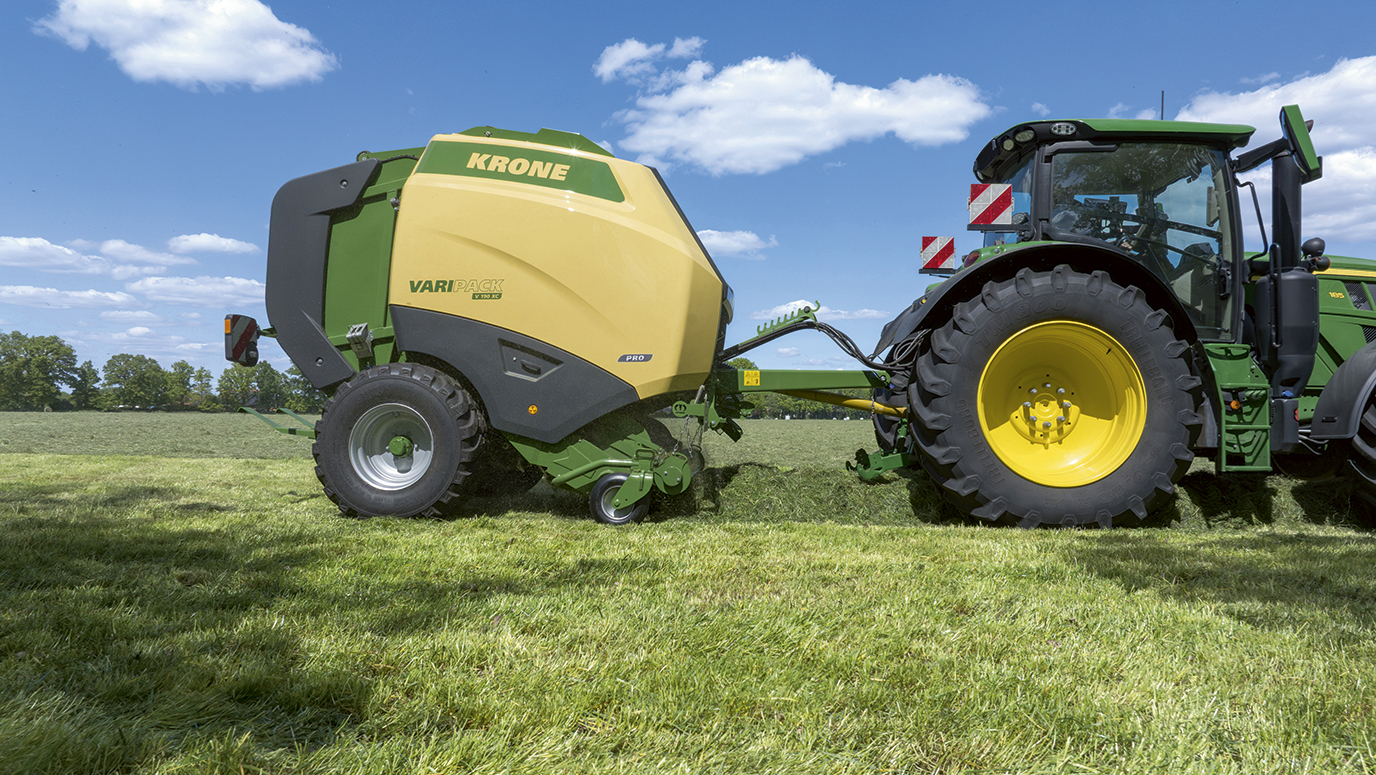

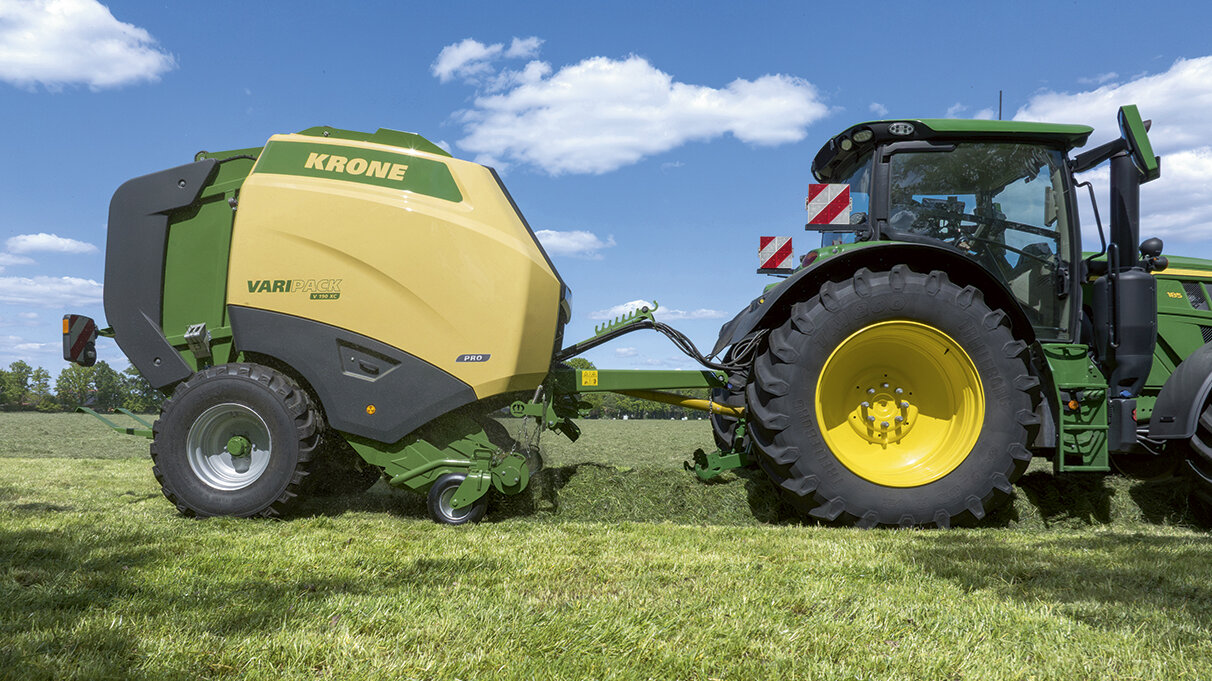

VariPack Pro

• EasyFlow – Pick-up ohne Kurvenbahn mit wenigen beweglichen Teilen
• Integralrotor für maximale Durchsatzleistungen
• Präzisionsmesserschneidwerk für einen exakten und leichtzügigen Schnitt
• Automatische Reinigung der Riemen und Umlenkrollen durch zwei Reinigungswalzen
• Doppeltes Antriebskonzept für einen sicheren Ballenstart und eine perfekte Ballenform
• Serienmäßige Netzrutsche für ein komfortables Einlegen der Netzrolle
• Automatische Heckklappe mit endlagengedämpftem Heckklappenzylinder für einen schnellen Ballenauswurf
• Vollautomatische Zentralschmierung für Fett und Öl

Dank der drei Endlosriemen, der individuell im Terminal einstellbaren Pressdichte sowie dem sehr schnellen Ballenauswurf stellt die Hochleistungspresse eine effiziente Maschine für die Futterbergung dar.

• Sauber – 2,15 m breite Pick-up für eine saubere, gleichmäßige und vollständige Aufnahme des Erntegutes
• Sicher – 6 mm starke Doppelzinken mit großem Windungsdurchmesser
• Langlebig – Minimaler Verschleiß dank geringer Anzahl an beweglichen Teilen

Mit ihrer breiten Pick-up EasyFlow nimmt die VariPack das Erntegut auch bei schwierigen Verhältnissen und bei hohem Arbeitstempo vollständig auf. Dank einfachem Aufbau mit wenigen beweglichen Teilen überzeugt diese Pick-up im Einsatz durch geringen Verschleiß und lange Lebensdauer.

Mit ihrer Arbeitsbreite von 2,15 m ist die EasyFlow Pick-up äußerst leistungsstark. Mit ihren 6 mm starken Doppelzinken nimmt sie auch breite Schwade sehr gut auf und beschickt den Schneidrotor besonders gleichmäßig. Dank der Federentlastung und der pendelnden Aufhängung passt sich die EasyFlow auch großen Boden­unebenheiten bestens an.

Bei der EasyFlow verzichtet KRONE aus gutem Grund ­auf die Steuerung der Zinken durch eine Kurvenbahn. Anstatt vieler beweglicher, verschleiß­anfälliger Bauteile sorgen speziell geformte Abstreifersegmente immer für den richtigen ­Angriffswinkel und die ideale Arbeitslänge der Zinken.

Der Durchmesser von 6 mm und die weiten Windungs­radien machen die Zinken besonders widerstandsfähig und verschleißfest. Mit einem Zinken­abstand von nur 55 mm nimmt die EasyFlow auch kurzes oder schweres Erntegut vollständig auf und sorgt für eine saubere Futteraufnahme.

Der Rollenniederhalter unterstützt die Arbeit der Pick-up. Er tastet die Höhe des Schwades ab und bereitet es für eine saubere Aufnahme vor. Eine einfach zu bedienende Höhenverstellung ermöglicht die schnelle Anpassung an das jeweilige Erntegut, die Schwad­stärke sowie die Arbeitsgeschwindigkeit. Dies sorgt für eine saubere und vollständige Aufnahme des Erntegutes.

Die Pick-up EasyFlow wird von zwei pendelnden Tasträdern geführt. Die gewünschte Arbeitshöhe der Pick-up wird werkzeuglos über eine Lochleiste eingestellt. Die Tasträder sind nachlaufend und können seitlich auslenken. Sie folgen allen Kurven und rollen schonend über die Grasnarbe.

• Variabel – Wahlweise Integralförderrotor oder Integralschneidrotor mit 17 oder 26 Messern
• Präzise – Beste Schnittqualität dank des Zwangsschnittrotors
• Scharf – Beste Schnittqualität
• Flexibel – 0/8/9/17 oder 0/13/13/26 Messer

Der wahlweise mit oder ohne Schneidwerk erhältliche Integralrotor besticht durch seine robuste Bauweise und Zuverlässigkeit. Dank der in den Rotor integrierten seitlichen Zuführwalzen ist die Anzahl der beweglichen Teile deutlich reduziert. Das vereinfacht die Reinigung und Wartung der Maschine und sorgt zudem für eine lange Lebensdauer.

Bei der VariPack sind die seitlichen Zuführwalzen sowohl in den Schneidrotor (links) als auch in den Förderrotor (rechts) integriert. Aus diesem Grund wird nur ein Antrieb für die Pick-up und den Rotor benötigt. Die Kombination der gewendelten Zinken mit den Zuführschnecken ermöglicht eine ideale Verteilung auf die gesamte Rotorbreite. Dies sorgt für hohe Ballengewichte und eine perfekte Schnittqualität. Für minimalen Verschleiß wird der Schneidrotor aus Hardox gefertigt.

Durch die Integration der Zuführwalzen in den Rotor ergibt sich eine zuverlässige und gleichmäßige Übergabe des Materials von der Pick-up an den Rotor. Diese sorgt für einen gleichmäßigen Gutfluss und verbessert die Funktionssicherheit der Maschine.

Die Pick-up sowie der Integralrotor werden über eine 1 ¼ Zoll starke Kette angetrieben. Dieser einfache und robuste Aufbau mit wenigen beweglichen Teilen sorgt für eine einfache Wartung und geringen Verschleiß.

Die Doppelzinken des Rotors ziehen das Erntegut kontinuierlich durch die Messerreihe. Auf diesem Weg wird ein Durchrutschen der Halme verhindert. Dies erhöht die Ballengewichte, da das geschnittene Erntegut einfacher verdichtet werden kann. Die gewendelte Anordnung der Zinken verhindert Lastspitzen während des Schneidvorgangs und trägt zum ruhigen und gleichmäßigen Lauf der Maschine bei. Durch die v-förmige Pick-up wird das Schneidwerk auf der gesamten Breite gleichmäßig mit Material beschickt. Dies optimiert den Durchsatz und sorgt für gleichmäßig gefüllte Ballen.

Dank ihrer langen, gekrümmten Schneide und dem ziehen­den Schnitt arbeiten die Messer besonders kraftsparend. Durch den Wellenschliff der Schneiden werden alle Futterarten exakt geschnitten, und die Messer bleiben länger scharf. Alle Messer der Kassette sind bau­gleich und können untereinander getauscht werden.

Der Ein- und Ausbau der Messer erfolgt bei nach unten geschwenktem Messerboden. Zum Entriegeln der Messer werden alle Messerhebel der Einzelmessersicherung gleichzeitig weggeschwenkt. Danach lassen sich die Messer in bequemer Körperhaltung leicht nach oben entnehmen.

Durch die Federsicherungen werden die Messer vor Beschädigungen geschützt. Beim Kontakt mit Fremdkörpern kann jedes Messer einzeln nach unten ausweichen und kehrt anschließend automatisch in seine Ausgangsposition zurück. Alle anderen Messer verbleiben in dieser Zeit in Arbeitsposition. Dies sorgt für gleichbleibend hohe Schnittqualität im Ballen.

Die KRONE VariPack V 165 XC Pro und V 190 XC Pro verfügen über ein Schneidwerk mit 26 Messern. Die Gruppenschaltung erlaubt den Einsatz von 0/13/13 oder 26 Messern. Somit kann die Schnittlänge von 84 bzw. 42 mm schnell und einfach an die jeweiligen Auftragsbedingungen angepasst werden. Ebenfalls kann durch den Einsatz mehrerer Messergruppen sichergestellt werden, dass auch an langen Arbeitstagen stets mit scharfen Messern geschnitten wird. Beim Wechsel der Messergruppen wird zunächst immer eine 360°-Drehung der Schaltwelle durchgeführt. Dies entfernt den Schmutz aus diesem Bereich und sorgt für eine zuverlässige Funktion der Einzelmessersicherung.

Die Auswahl der Messergruppen erfolgt komfortabel aus der Kabine des Schleppers. Mithilfe des Hydrauliksystems wird die entsprechende Messergruppe ausgewählt.

Die Messer werden hydraulisch in den Messerschlitz ­gedrückt und entsprechend sicher aktiviert bzw. deaktiviert. Auf diesem Weg wird die Funktionssicherheit der Maschine weiter optimiert.

• Zuverlässig – Drei Flachriemen für beste Verdichtung von trockenen Erntegütern
• Schnell – Umdrehungsgeschwindigkeit von 130 m/min
• Sauber – Aktive Reinigung der Riemen
• Präzise – Presskraft- und Weichkerneinstellung im Terminal

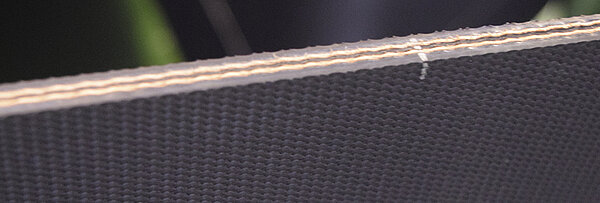

Die Presskammer der VariPack Pro besteht aus drei endlos-umlaufenden Flachriemen. Dieses System macht sie zum Spezialisten für trockene Erntegüter wie Stroh, Heu oder Heulage. Die zwei Reinigungswalzen entfernen den Schmutz von den Riemen und sorgen somit für eine zuverlässige Funktion der Maschine. Dank der Weichkerneinstellung kann der Ballen optimal für die spätere Verwendung gepresst werden.

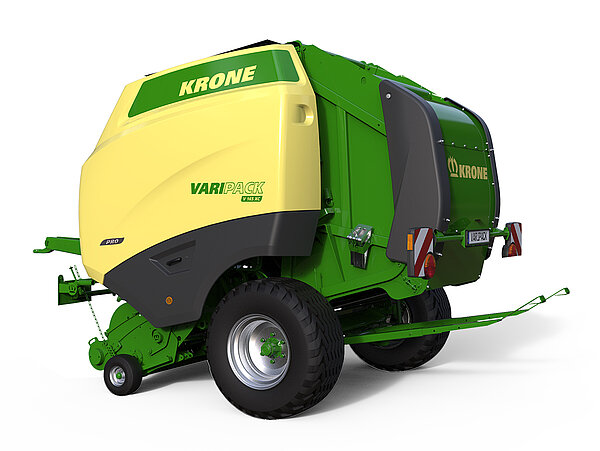

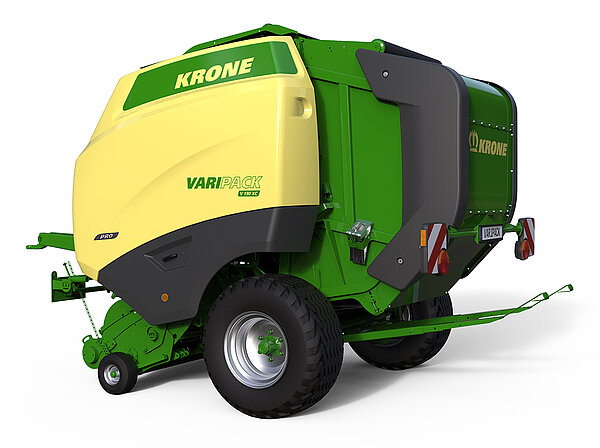

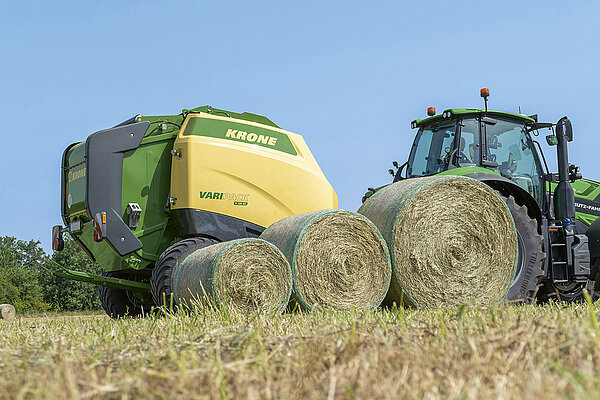

Aufgrund ihrer Bauweise können die VariPack Pro-Modelle Ballen mit verschiedenen Durchmessern pressen. Die Ballen der VariPack V 165 (XC) Pro verfügen über einen Durchmesser von 0,80 bis 1,65 m. Die VariPack V 190 (XC) Pro ermöglicht Durchmesser zwischen 0,80 und 1,90 m. Somit kann die Größe der Ballen an die weitere Verwendung angepasst werden, z. B. an bestimmte Portionsgrößen in der Fütterung oder bestimmte Durchmesser in der Ballentrocknung.

Bei der VariPack Pro kann die Pressdichte des Ballens stufenlos in drei Zonen direkt vom Terminal aus eingestellt werden. Über die Riemenspannung lassen sich in den verschiedenen Ballenbereichen unterschiedliche Pressdrücke realisieren. Somit werden die Ballen optimal für die jeweilige Verwendung gepresst – etwa mit maximaler Dichte für lange Transportstrecken oder mit weichem Kern zur anschließenden Trocknung.

Durch die kurzen Abstände zwischen den Rollen wird eine zuverlässige Kraftübertragung auf die Riemen gewährleistet. Somit wird das Material sowohl beim Start des Ballens als auch bei vollständig gefüllter Ballenkammer zuverlässig gedreht.

Durch die kurzen Abstände zwischen den Rollen wird eine zuverlässige Kraftübertragung auf die Riemen gewährleistet. Somit wird das Material sowohl beim Start des Ballens als auch bei vollständig gefüllter Ballenkammer zuverlässig gedreht.

Die VariPack Pro verfügt über zwei Reinigungswalzen. Diese entfernen den Schmutz von den Riemen sowie den Umlenkrollen und sorgen für eine zuverlässige Kraftübertragung auf die Riemen. Für eine optimale Funktion wird eine der Reinigungswalzen zusätzlich aktiv angetrieben.

• Variabel – Bindung mit Netz oder Garn
• Einfach – Einfaches Einfädeln dank des fest verbauten Netzschiebers
• Übersichtlich – Während des Pressens vom Fahrer gut einsehbar
• Komfortabel – Automatischer Bindestart bei gefüllter Ballenkammer

Egal ob mit Netz oder Garn, die Bindeeinrichtung der VariPack Pro arbeitet besonders funktionssicher, ist einfach aufgebaut und komfortabel zu bedienen. Dank der ausklappbaren Netzrutsche müssen die Netzrollen nicht mehr per Hand hochgereicht werden. Der fest verbaute Netzschieber erleichtert das Einfädeln des Netzes. Sowohl bei Netz- als auch bei Garnbindung wird ein Vorrat für lange Arbeitstage mitgeführt.

Für ein einfaches Einlegen der nächsten Netzrolle wird die Netzrutsche an der linken Seite ausgeklappt und dient dann als Schlitten, um die neue Netzrolle in Position zu schieben. Der Wechsel geht einfach von der Hand, da die neue Netzrolle nicht mehr händisch in die obere Position gehoben werden muss.

Durch den Schlitten sowie die klappbare Netzwanne kann die neue Netzrolle leicht in Position gebracht werden. Der fest verbaute Netzschieber vereinfacht das Einfädeln. Anschließend wird das Netz direkt über die Netzschwinge ohne vorgelagerte Walze zur Presskammer geführt.

Neben der eingelegten Netzrolle wird an beiden Seiten der Maschine jeweils eine weitere Rolle mitgeführt. Somit ist die Presse ausreichend bestückt für lange Arbeitstage.

Dank der absenkbaren Wanne kann das Netz einfach in Position geschoben werden. Die ­geringe Höhe der Netzwanne sorgt zusammen mit den zwei Aufstiegen für eine einfache Zugänglichkeit der Netzbindung.

• Schnell – Öffnen und Schließen in weniger als fünf Sekunden
• Effizient – Endlagengedämpfte Heckklappenzylinder
• Bequem – Automatische Steuerung der Heckklappe

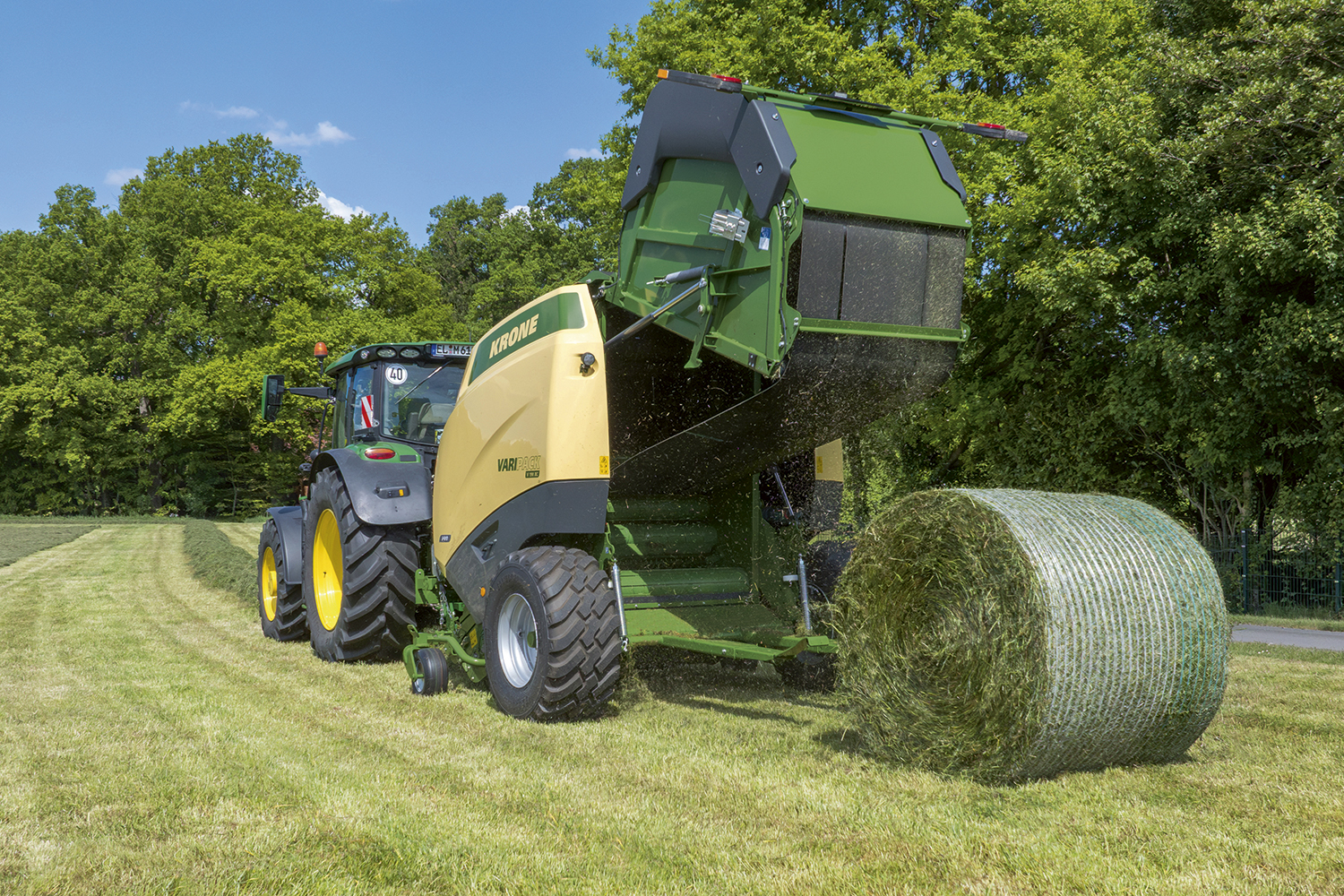

Die VariPack Pro ist nicht nur für höchste Pressleistung und -dichte konzipiert, sondern überzeugt ebenfalls durch einfachen Aufbau und vorbildliche Zugänglichkeit. Sie ist deshalb äußerst service- und wartungsfreundlich. Durch endlagengedämpfte Heckklappenzylinder sowie die Automatik der Heckklappe wird der Durchsatz maximiert. Der Ballenauswerfer sorgt für eine sichere Abgabe des Ballens auch am Hang.

Eine optimale Abfolge der Prozessschritte der Bindung verringert die Stillstandszeiten und verbessert somit den Durchsatz der ­Maschine. Aus diesem Grund kann der Start der Netzbindung sowie das Öffnen und Schließen der Heckklappen automatisch erfolgen.

Um die Stillstandszeiten zu reduzieren, sind an der Heckklappe endlagengedämpfte Zylinder angebracht. Dadurch kann die Heckklappe noch schneller geöffnet und geschlossen werden. Durch die geringeren Stillstandszeiten wird der Durchsatz der Maschine weiter gesteigert. Zugleich wird die Heckklappe kurz vor dem Schließen abgebremst, damit die Sicherung schonend einrasten kann. Dies verringert den Verschleiß und verlängert die Lebensdauer der Maschine.

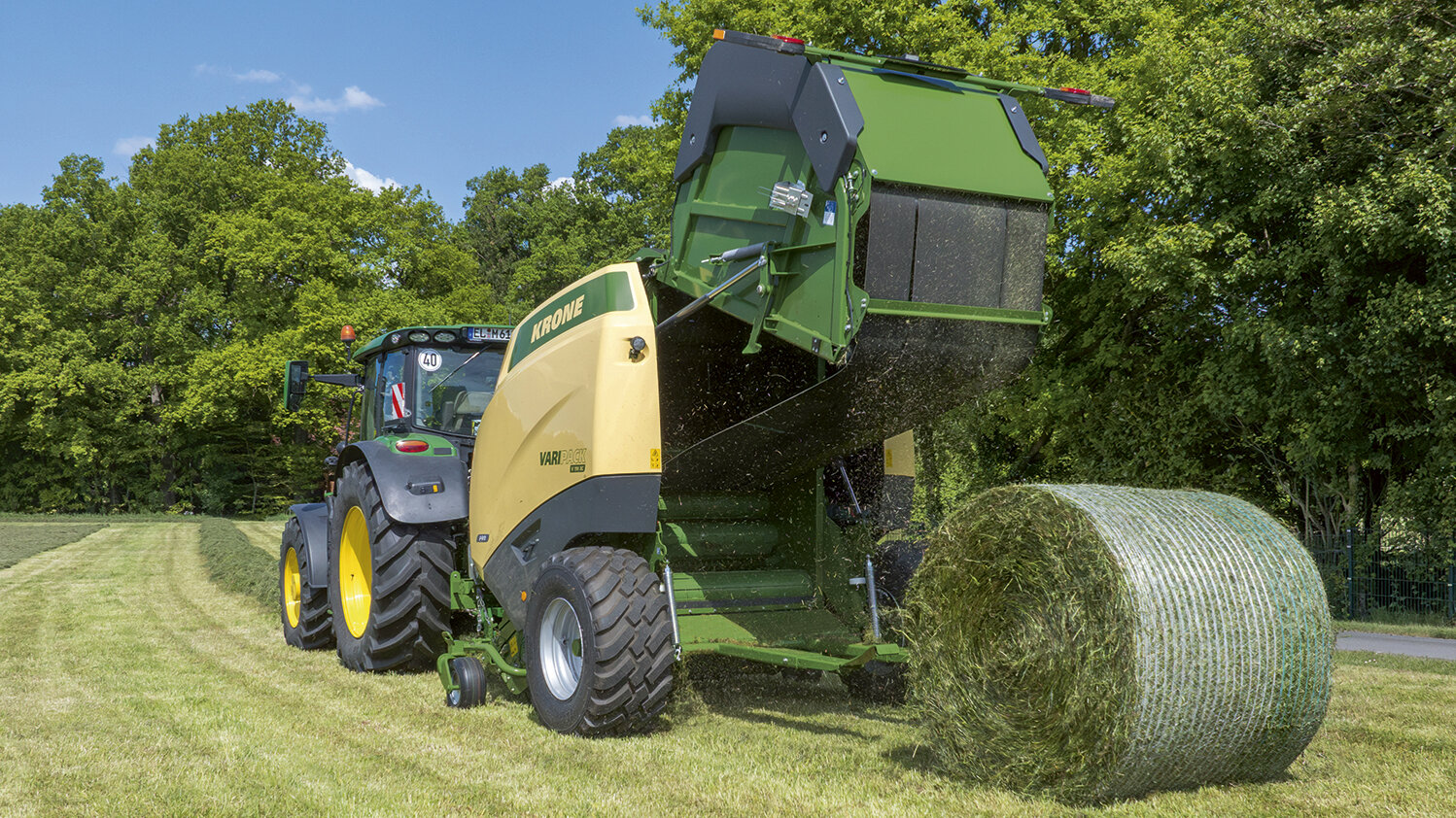

Ein Baustein für maximalen Durchsatz sind kurze Stillstandszeiten. Um diese zu erreichen, muss der Ballen zuverlässig ausgeworfen werden. Zu diesem Zweck sorgt der Ballenauswerfer für eine zuverlässige Abgabe des Ballens. Durch die geöffnete Form bietet der Auswerfer eine optimale Zugänglichkeit zu den Messern.

Mit der optionalen Ballenklemme kann der Ballen in Hanglage sicher gehalten werden. Durch ein zusätzliches Steuergerät lässt sich die Klemme schließen, und der Ballen wird nach dem Öffnen der Heckklappe aufgefangen. Liegt der Ballen sicher, kann die Klemme wieder geöffnet werden.

• Load-Sensing – Wenige Anschlüsse und schonend für den Traktor
• Variable Anhängung – Verschiedene Anhängungen für alle Einsatzbedingungen
• Schont den Bestand – Drei Bereifungsvarianten für optimale Bodenschonung

Schnelle Straßenfahrten, unebenes Gelände, wenig tragfähige Untergründe und enges Rangieren – das ist tägliche Praxis für eine VariPack Pro. Mit verschiedenen optionalen Ausstattungen wird die KRONE VariPack Pro optimal für Ihre Einsatzbedingungen ausgerüstet.

Alle VariPack Pro-Modelle sind serienmäßig mit einer Load-Sensing-Anlage ausgestattet. Dies reduziert die Anzahl der notwendigen Anschlüsse. Ebenso wird der Schlepper geschont, da dieser nur dann Hydrauliköl pumpen muss, wenn dieses auch tatsächlich benötigt wird. Außerdem kann auf diese Weise eine Vielzahl an Funktionen zentral vom Terminal aus bedient werden.

Die VariPack Pro kann mit drei bodenschonenden Bereifungen der Größe 500/55-20 12 PR, 500/60 R 22,5 sowie 600/50 R 22,5 ausgerüstet werden. Zusätzlich wird serienmäßig eine Druckluftbremse verbaut.

Serienmäßig sind die VariPack Pro-Modelle mit einer Zugöse 40 mm für Oben- und Untenanhängung ausgerüstet. Über eine Rastenverstellung kann die Deichsel schnell an unterschiedliche Anhängehöhen angepasst werden. Länderspezifisch stehen noch drei weitere Zugösenvarianten zur Auswahl.

Serienmäßig sind die VariPack Pro-Modelle mit einer Zugöse 40 mm für Oben- und Untenanhängung ausgerüstet. Über eine Rastenverstellung kann die Deichsel schnell an unterschiedliche Anhängehöhen angepasst werden. Länderspezifisch stehen noch drei weitere Zugösenvarianten zur Auswahl.

• Variabel – Bindung mit Netz oder Garn
• Komfortabel – Komfortables Arbeiten dank LED-Arbeitsbeleuchtung und Kamerasystem
• Smart – Die Feuchtigkeitsmessung informiert den Fahrer über das Material

Die VariPack Pro ist für höchste Pressleistung und -dichte konzipiert. Zusätzlich kann sie dank des optionalen Zubehörs auch speziell auf die jeweiligen Einsatzbedingungen abgestimmt werden. Arbeitsbeleuchtung und Kameras verbessern die Übersicht über die Maschine. Die Feuchtemessung informiert den Fahrer stets über die Eigenschaften des zu pressenden Materials.

Um die Arbeitsbedingungen bei Wartung und Reinigung der Maschine zu optimieren, kann eine LED-Arbeitsbeleuchtung montiert werden. Diese umfasst LED-Streifen unter den Schutzen und Strahler auf der Rückseite. Rollenwechsel und Reinigung sind somit auch bei Dunkelheit komfortabel möglich. Zugleich wird der Überblick über das Umfeld der Maschine sichergestellt. Dies verbessert die Sicherheit beim Einsatz der VariPack Pro.

Durch die Feuchtemessung wird der Fahrer über die Eigenschaften des Materials informiert. Dies erhöht die Lagersicherheit und verhindert die Bildung von Schimmel innerhalb der Ballen.

Mit einer Kamera kann sowohl die Funktion als auch das Umfeld der VariPack überwacht werden. Dies verbessert sowohl den Bedienkomfort als auch die Verkehrssicherheit der Maschine. Ideal kombinierbar mit den CCI-Terminals oder dem 7“-Monitor – für perfekte Kontrolle in jeder Situation

• Zugänglich – Gute Erreichbarkeit aller Bauteile
• Komfortabel – Automatische Schmierung dank Zentralschmierung
• Variable Anhängung – Passend für jeden Schlepper

Die VariPack überzeugt durch übersichtlichen Aufbau und vorbildliche Zugänglichkeit und ist somit äußerst service- und wartungsfreundlich. Zwei zentrale Schmierbänke und die automatische Kettenschmierung mit Öl reduzieren den Zeitaufwand auf ein Minimum. Zudem werden die drei Antriebsketten über automatische Kettenspanner eingestellt.

Durch die zwei Aufstiege an der Vorderseite der Maschine ist die Bindeeinrichtung der Maschine sehr gut zugänglich. Dies erleichtert das Einlegen einer neuen Netzrolle sowie die Reinigung und Wartung der Maschine.

Die VariPack Pro ist serienmäßig mit einem mechanischen Stützfuß ausgestattet. Dieser sorgt für einen sicheren Stand der Maschine, wenn diese nicht im Einsatz ist. Das eingebaute Zweigang-Getriebe sorgt für eine schnelle Funktion bei gleichzeitig geringem Kraftaufwand. Damit auch große Schwade problemlos aufgenommen werden können, lässt sich der Stützfuß zusätzlich zur Seite schwenken.

Der Antrieb des Einzuges kann mittels einer serienmäßiger Klauenkupplung auf der rechten Seite der Maschine entkoppelt werden. Im Falle einer Blockade kann der Ballen in der Kammer ohne Drehen des Einzuges fertig gestellt werden. Weiterhin wird der Zugang zu den Messern durch den frei drehbaren Rotor erleichtert.

Die VariPack Pro ist mit einer Zentralschmierung ausgestattet. Dies erleichtert die Wartung und erhöht die Lebensdauer der Maschine.

Die VariPack Pro ist mit einer Zentralschmierung ausgestattet. Dies erleichtert die Wartung und erhöht die Lebensdauer der Maschine.

In der VariPack Pro werden hochbelastbare Lager mit einer verbesserten Abdichtung verbaut. Diese werden über die Zentralschmierung geschmiert. Dieses Zusammenspiel ergibt eine optimale Lebensdauer.

• Vielseitig – Terminals für alle Kundenwünsche
• Komfortabel – Übersichtlich, bedienerfreundlich
• Kompatibel – Bedienung über Traktorterminal dank serienmäßigem ISOBUS-Traktorterminal
• Wegweisend – Presse steuert Traktor

Die Arbeit mit der KRONE Komfort-Bordelektronik macht einfach Spaß. Sie vereinfacht, verbessert und beschleunigt die Arbeit. Da die VariPack Pro serienmäßig ISOBUS-fähig und für die Funktion TIM freigeschaltet ist, ergeben sich verschiedene Möglichkeiten, die Maschine zu bedienen. Es stehen verschiedene Bedienterminals für unterschiedliche Aufgabenstellungen zur Auswahl.

Das Bedienterminal DS 500 ist durch sein 5,7“-Touchdisplay, die zwölf Tasten sowie den Drehregler auf der Rückseite übersichtlich und sehr einfach zu bedienen. ­Dieses Terminal kann neben der VariPack Pro auch für ­andere ­KRONE Maschinen genutzt werden.

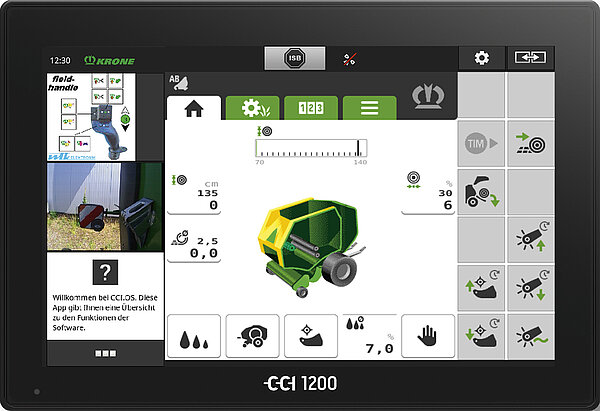

Die Bedienterminals CCI 800 und CCI 1200 verfügen über ein 8“ bzw. 12“ großes Farbdisplay mit Touchfunktion. Auf deren Bildschirm können nebeneinander die Maschinenbedienung und das Kamerabild angezeigt werden. Beide Terminals sind ISOBUS-fähig und damit für den Einsatz mit anderen Maschinen vorbereitet.

Bei ISOBUS-fähigen Traktoren kann auch deren Terminal zur Bedienung der VariPack Pro genutzt werden. In diesem Fall wird kein zusätzliches Terminal auf der Kabine benötigt.

Das optional erhältliche TIM (Traktor Implement Management) ermöglich über den Datenaustausch zwischen Maschine und Traktor, dass die Presse den Traktor steuert. So wird dieser beim Start des Bindevorgangs automatisch gestoppt sowie die Heckklappe nach dem Binden geöffnet und wieder geschlossen. Damit sorgt TIM für eine Entlastung des Fahrers, geringere Standzeiten, Einsparung von Kraftstoff, gleichmäßigere Ballen und eine höhere Effizienz.

Das optional erhältliche TIM (Traktor Implement Management) ermöglich über den Datenaustausch zwischen Maschine und Traktor, dass die Presse den Traktor steuert. So wird dieser beim Start des Bindevorgangs automatisch gestoppt sowie die Heckklappe nach dem Binden geöffnet und wieder geschlossen. Damit sorgt TIM für eine Entlastung des Fahrers, geringere Standzeiten, Einsparung von Kraftstoff, gleichmäßigere Ballen und eine höhere Effizienz.
