VariPack Pro

• EasyFlow - raccoglitore senza camme e con poche parti mobili
• Rotore integrale per la massima produttività
• Gruppo di taglio a coltelli per un taglio netto e senza sforzo
• Pulizia automatica delle cinghie assicurata da due rulli pulitori
• Sistema a doppio azionamento per la trazione iniziale sicura ed la forma perfetta della balla
• Scivolo rete di serie per l'introduzione confortevole dei rotoli di rete
• Portellone posteriore automatico con espulsione rapida delle balle grazie ai cilindri idraulici con rientro ammortizzato
• Lubrificazione automatica centralizzata per grasso ed olio

La rotopressa ad elevate prestazioni dimostra la sua efficienza nella raccolta del foraggio grazie alle tre cinghie senza fine, la densità liberamente impostabile dal terminale e l'espulsione veloce delle balle.

• Pulito – raccoglitore largo 2,15 m a garanzia di una raccolta del foraggio pulita, uniforme e completa
• Sicurezza – doppi denti da 6 mm con spire ad ampio diametro
• Durevole – usura minimale grazie alle ridotte parti in movimento



VariPack raccoglie affidabilmente il foraggio grazie al largo raccoglitore EasyFlow, anche in contesti operativi gravosi ed con elevate velocità operative. La costruzione essenziale con poche parti mobili convince nell'uso ed assicura affidabilità, usura minimale e quindi lunga durata utile.

Die Pick-up EasyFlow wird von zwei pendelnden Tasträdern geführt. Die gewünschte Arbeitshöhe der Pick-up wird werkzeuglos über eine Lochleiste eingestellt. Die Tasträder sind nachlaufend und können seitlich auslenken. Sie folgen allen Kurven und rollen schonend über die Grasnarbe.

Der Rollenniederhalter unterstützt die Arbeit der Pick-up. Er tastet die Höhe des Schwades ab und bereitet es für eine saubere Aufnahme vor. Eine einfach zu bedienende Höhenverstellung ermöglicht die schnelle Anpassung an das jeweilige Erntegut, die Schwad­stärke sowie die Arbeitsgeschwindigkeit. Dies sorgt für eine saubere und vollständige Aufnahme des Erntegutes.

Der Durchmesser von 6 mm und die weiten Windungs­radien machen die Zinken besonders widerstandsfähig und verschleißfest. Mit einem Zinken­abstand von nur 55 mm nimmt die EasyFlow auch kurzes oder schweres Erntegut vollständig auf und sorgt für eine saubere Futteraufnahme.

Bei der EasyFlow verzichtet KRONE aus gutem Grund ­auf die Steuerung der Zinken durch eine Kurvenbahn. Anstatt vieler beweglicher, verschleiß­anfälliger Bauteile sorgen speziell geformte Abstreifersegmente immer für den richtigen ­Angriffswinkel und die ideale Arbeitslänge der Zinken.

Mit ihrer Arbeitsbreite von 2,15 m ist die EasyFlow Pick-up äußerst leistungsstark. Mit ihren 6 mm starken Doppelzinken nimmt sie auch breite Schwade sehr gut auf und beschickt den Schneidrotor besonders gleichmäßig. Dank der Federentlastung und der pendelnden Aufhängung passt sich die EasyFlow auch großen Boden­unebenheiten bestens an.

• Variabile – rotore integrale di convogliamento o rotore integrale di taglio a 17 o 26 coltelli
• Preciso – la migliore qualità di taglio grazie al rotore con taglio guidato
• Affilato – elevata qualità di taglio
• Flessibile – 0/8/9/17 o 0/13/13/26 coltelli



Il rotore integrale è disponibile con o senza gruppo di taglio e convince con la sua struttura robusta e l'affidabilità. L'integrazione delle coclee laterali nel rotore permette di ridurre significativamente le parti mobili. La pulizia e la manutenzione della rotopressa risultano facilitate, assicurando la lunga durata utile.

Die Doppelzinken des Rotors ziehen das Erntegut kontinuierlich durch die Messerreihe. Auf diesem Weg wird ein Durchrutschen der Halme verhindert. Dies erhöht die Ballengewichte, da das geschnittene Erntegut einfacher verdichtet werden kann. Die gewendelte Anordnung der Zinken verhindert Lastspitzen während des Schneidvorgangs und trägt zum ruhigen und gleichmäßigen Lauf der Maschine bei. Durch die v-förmige Pick-up wird das Schneidwerk auf der gesamten Breite gleichmäßig mit Material beschickt. Dies optimiert den Durchsatz und sorgt für gleichmäßig gefüllte Ballen.

Die Pick-up sowie der Integralrotor werden über eine 1 ¼ Zoll starke Kette angetrieben. Dieser einfache und robuste Aufbau mit wenigen beweglichen Teilen sorgt für eine einfache Wartung und geringen Verschleiß.

L'integrazione delle coclee nel rotore assicura l'affidabile e regolare convogliamento del prodotto dal raccoglitore verso il rotore. Il flusso risulterà sempre uniforme e l'affidabilità della rotopressa incrementata.

Nei modelli VariPack le coclee laterali sono integrate nel rotore di taglio (a sinistra), e nel rotore di convogliamento (a destra). Per questo è richiesto un unico azionamento per il raccoglitore ed il rotore. La disposizione a chiocciola dei denti abbinata alle coclee assicura la distribuzione ideale sull'intera larghezza operativa. Qualità di taglio e peso delle rotoballe risultano costanti ed elevati. Il rotore in acciaio Hardox assicura minima usura.

Grazie al filo lungo e curvo ed al taglio in trazione i coltelli lavorano agevolmente e senza sforzo. Il filo ondulato assicura il taglio netto di ogni tipo di foraggio, inoltre i coltelli restano affilati più a lungo. I coltelli all'interno del cassetto sono identici fra loro e quindi interscambiabili.

Die Messer werden hydraulisch in den Messerschlitz ­gedrückt und entsprechend sicher aktiviert bzw. deaktiviert. Auf diesem Weg wird die Funktionssicherheit der Maschine weiter optimiert.

Die Auswahl der Messergruppen erfolgt komfortabel aus der Kabine des Schleppers. Mithilfe des Hydrauliksystems wird die entsprechende Messergruppe ausgewählt.

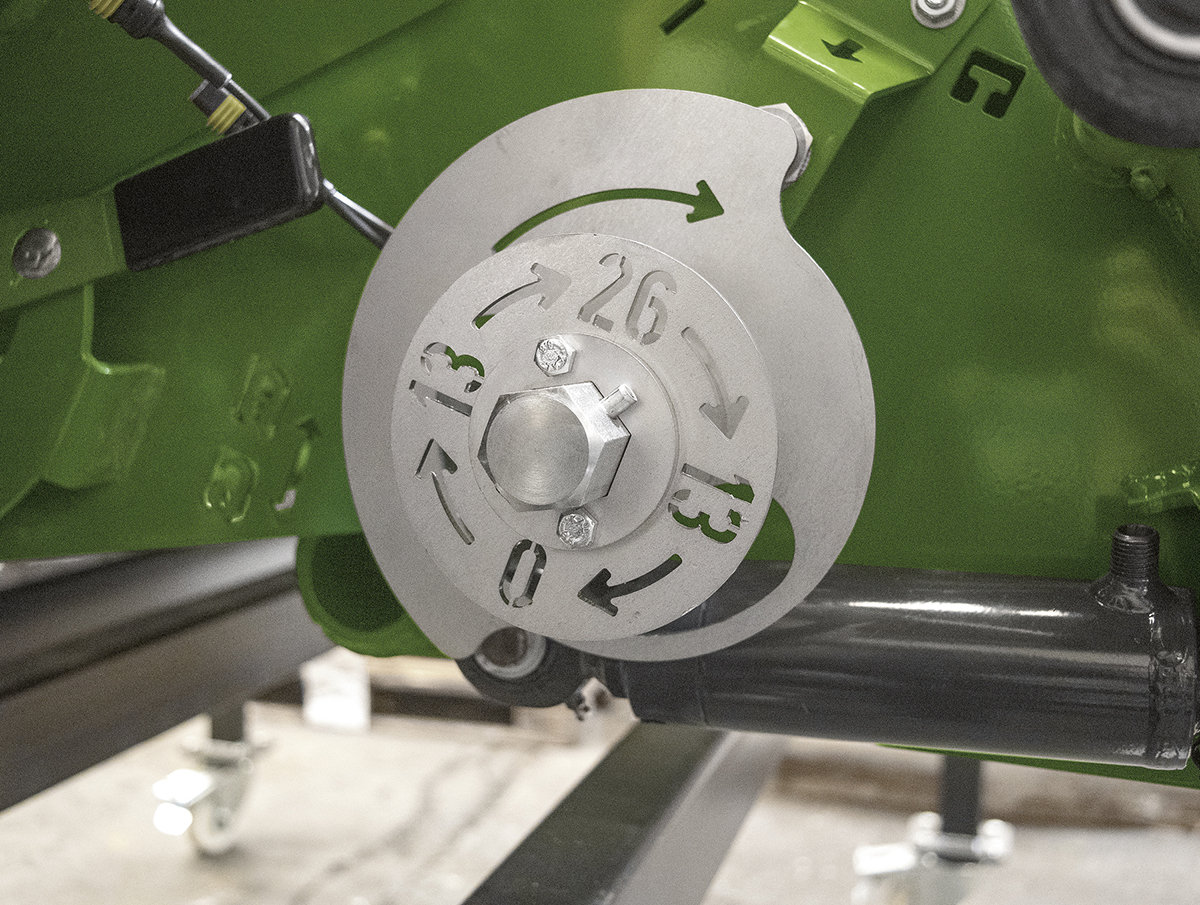

Die KRONE VariPack V 165 XC Pro und V 190 XC Pro verfügen über ein Schneidwerk mit 26 Messern. Die Gruppenschaltung erlaubt den Einsatz von 0/13/13 oder 26 Messern. Somit kann die Schnittlänge von 84 bzw. 42 mm schnell und einfach an die jeweiligen Auftragsbedingungen angepasst werden. Ebenfalls kann durch den Einsatz mehrerer Messergruppen sichergestellt werden, dass auch an langen Arbeitstagen stets mit scharfen Messern geschnitten wird. Beim Wechsel der Messergruppen wird zunächst immer eine 360°-Drehung der Schaltwelle durchgeführt. Dies entfernt den Schmutz aus diesem Bereich und sorgt für eine zuverlässige Funktion der Einzelmessersicherung.

Durch die Federsicherungen werden die Messer vor Beschädigungen geschützt. Beim Kontakt mit Fremdkörpern kann jedes Messer einzeln nach unten ausweichen und kehrt anschließend automatisch in seine Ausgangsposition zurück. Alle anderen Messer verbleiben in dieser Zeit in Arbeitsposition. Dies sorgt für gleichbleibend hohe Schnittqualität im Ballen.

Der Ein- und Ausbau der Messer erfolgt bei nach unten geschwenktem Messerboden. Zum Entriegeln der Messer werden alle Messerhebel der Einzelmessersicherung gleichzeitig weggeschwenkt. Danach lassen sich die Messer in bequemer Körperhaltung leicht nach oben entnehmen.

• Affidabile – quattro cinghie per un'ottima compattazione del foraggio secco
• Veloce –rotazione sino a 130 rpm
• Pulito – pulizia attiva delle cinghie
• Preciso –densità-e cuore tenero gestibili dal terminale



Tre cinghie senza fine assicurano le eccellenti prestazioni delle rotopresse VariPack Pro. Questo sistema le rende indiscusse specialiste del foraggio secco, come paglia, fieno o insilato da fieno. Due rulli pulitori rimuovono i residui di prodotto dalle cinghie, assicurando l'affidabile funzionamento continuo della rotopressa. La possibilità di gestire il cuore tenero permette di formare le balle in funzione delle successive lavorazioni.

VariPack Pro dispone di due rulli pulitori. Rimuovono i residui di prodotto dalle cinghie assicurando un azionamento affidabile delle stesse e la piena trasmissione della potenza. Per un funzionamento ottimale uno dei due rulli pulitori è azionato attivamente.

Durch die kurzen Abstände zwischen den Rollen wird eine zuverlässige Kraftübertragung auf die Riemen gewährleistet. Somit wird das Material sowohl beim Start des Ballens als auch bei vollständig gefüllter Ballenkammer zuverlässig gedreht.

Durch die kurzen Abstände zwischen den Rollen wird eine zuverlässige Kraftübertragung auf die Riemen gewährleistet. Somit wird das Material sowohl beim Start des Ballens als auch bei vollständig gefüllter Ballenkammer zuverlässig gedreht.

Bei der VariPack Pro kann die Pressdichte des Ballens stufenlos in drei Zonen direkt vom Terminal aus eingestellt werden. Über die Riemenspannung lassen sich in den verschiedenen Ballenbereichen unterschiedliche Pressdrücke realisieren. Somit werden die Ballen optimal für die jeweilige Verwendung gepresst – etwa mit maximaler Dichte für lange Transportstrecken oder mit weichem Kern zur anschließenden Trocknung.

Aufgrund ihrer Bauweise können die VariPack Pro-Modelle Ballen mit verschiedenen Durchmessern pressen. Die Ballen der VariPack V 165 (XC) Pro verfügen über einen Durchmesser von 0,80 bis 1,65 m. Die VariPack V 190 (XC) Pro ermöglicht Durchmesser zwischen 0,80 und 1,90 m. Somit kann die Größe der Ballen an die weitere Verwendung angepasst werden, z. B. an bestimmte Portionsgrößen in der Fütterung oder bestimmte Durchmesser in der Ballentrocknung.

• Variabile – legatura a rete o con spago
• Semplice – inserimento facilitato grazie al meccanismo semplificato
• Visuale – pieno controllo dal posto di guida durante il lavoro
• Comodo – avvio automatico della legatura quando la camera è piena



Che usiate spago o rete: il legatore dei modelli VariPack Pro lavora in modo particolarmente affidabile, è semplice e confortevole nell'utilizzo. Grazie allo scivolo per la rete estraibile i rotoli non devono più essere sollevati. L'inserimento della rete è facile grazie al meccanismo dedicato. È prevista una scorta per le lunghe giornate, sia che si leghi con rete che con spago.

Neben der eingelegten Netzrolle wird an beiden Seiten der Maschine jeweils eine weitere Rolle mitgeführt. Somit ist die Presse ausreichend bestückt für lange Arbeitstage.

Durch den Schlitten sowie die klappbare Netzwanne kann die neue Netzrolle leicht in Position gebracht werden. Der fest verbaute Netzschieber vereinfacht das Einfädeln. Anschließend wird das Netz direkt über die Netzschwinge ohne vorgelagerte Walze zur Presskammer geführt.

Für ein einfaches Einlegen der nächsten Netzrolle wird die Netzrutsche an der linken Seite ausgeklappt und dient dann als Schlitten, um die neue Netzrolle in Position zu schieben. Der Wechsel geht einfach von der Hand, da die neue Netzrolle nicht mehr händisch in die obere Position gehoben werden muss.

Dank der absenkbaren Wanne kann das Netz einfach in Position geschoben werden. Die ­geringe Höhe der Netzwanne sorgt zusammen mit den zwei Aufstiegen für eine einfache Zugänglichkeit der Netzbindung.

• Veloce – apertura e chiusura in meno di cinque secondi
• Efficiente – cilindri del portellone posteriore ammortizzati
• Comodo –portellone comandato automaticamente



VariPack Pro non è stata progettata solo per assicurare massima densità di pressatura: convince anche con la sua costruzione lineare e l'esemplare accessibilità. La cura e la manutenzione risultano facilitate. Grazie ai cilindri del portellone posteriore ammortizzati ed all'automatismo la produttività risulta massimizzato. L'espulsore delle balle assicura un deposito sicuro anche sui pendii.

Mit der optionalen Ballenklemme kann der Ballen in Hanglage sicher gehalten werden. Durch ein zusätzliches Steuergerät lässt sich die Klemme schließen, und der Ballen wird nach dem Öffnen der Heckklappe aufgefangen. Liegt der Ballen sicher, kann die Klemme wieder geöffnet werden.

Ein Baustein für maximalen Durchsatz sind kurze Stillstandszeiten. Um diese zu erreichen, muss der Ballen zuverlässig ausgeworfen werden. Zu diesem Zweck sorgt der Ballenauswerfer für eine zuverlässige Abgabe des Ballens. Durch die geöffnete Form bietet der Auswerfer eine optimale Zugänglichkeit zu den Messern.

Per ridurre ulteriormente i tempi di attesa i cilindri oleodinamici del portellone sono ammortizzati. Questo accorgimento ne permette l'apertura e la chiusura ancora più rapida. La riduzione dei tempi di attesa incrementa ulteriormente la produttività della rotopressa. In fase di chiusura il portellone viene frenato nel tratto finale, in modo da far scattare delicatamente la sicura. Viene così ridotta l'usura ed incrementata la durata utile della macchina.

Eine optimale Abfolge der Prozessschritte der Bindung verringert die Stillstandszeiten und verbessert somit den Durchsatz der ­Maschine. Aus diesem Grund kann der Start der Netzbindung sowie das Öffnen und Schließen der Heckklappen automatisch erfolgen.

• Load Sensing – pochi attacchi e minore usura del trattore
• Staffaggio variabile – adatto ad ogni esigenza operativa
• Delicato con il suolo – tre varianti di pneumatici per la cura ottimale del terreno



Tragitti su strada veloci, terreno scosceso, suolo cedevole e manovre in spazi ristretti – situazioni quotidiane per una VariPack Pro. ­KRONE Vari Pack Pro può essere attrezzata in modo ottimale per ogni situazione operativa, grazie alle varie dotazioni opzionali.

Serienmäßig sind die VariPack Pro-Modelle mit einer Zugöse 40 mm für Oben- und Untenanhängung ausgerüstet. Über eine Rastenverstellung kann die Deichsel schnell an unterschiedliche Anhängehöhen angepasst werden. Länderspezifisch stehen noch drei weitere Zugösenvarianten zur Auswahl.

Serienmäßig sind die VariPack Pro-Modelle mit einer Zugöse 40 mm für Oben- und Untenanhängung ausgerüstet. Über eine Rastenverstellung kann die Deichsel schnell an unterschiedliche Anhängehöhen angepasst werden. Länderspezifisch stehen noch drei weitere Zugösenvarianten zur Auswahl.

Die VariPack Pro kann mit drei bodenschonenden Bereifungen der Größe 500/55-20 12 PR, 500/60 R 22,5 sowie 600/50 R 22,5 ausgerüstet werden. Zusätzlich wird serienmäßig eine Druckluftbremse verbaut.

Alle VariPack Pro-Modelle sind serienmäßig mit einer Load-Sensing-Anlage ausgestattet. Dies reduziert die Anzahl der notwendigen Anschlüsse. Ebenso wird der Schlepper geschont, da dieser nur dann Hydrauliköl pumpen muss, wenn dieses auch tatsächlich benötigt wird. Außerdem kann auf diese Weise eine Vielzahl an Funktionen zentral vom Terminal aus bedient werden.

• Variabile – legatura a rete o con spago
• Confortevole – lavoro confortevole grazie all'illuminazione LED ed al sistema video
• Smart – la misurazione dell'umidità fornisce all'operatore informazioni sul prodotto



VariPack Pro è stata progettata per la massima densità di pressatura. Inoltre grazie agli accessori opzionali può essere attrezzata specificatamente per le diverse esigenze operative. L'illuminazione operativa e le telecamere migliorano il controllo visivo della macchina. La misurazione dell'umidità informa costantemente l'operatore sulle caratteristiche del foraggio da pressare.

Mit einer Kamera kann sowohl die Funktion als auch das Umfeld der VariPack überwacht werden. Dies verbessert sowohl den Bedienkomfort als auch die Verkehrssicherheit der Maschine. Ideal kombinierbar mit den CCI-Terminals oder dem 7“-Monitor – für perfekte Kontrolle in jeder Situation

Durch die Feuchtemessung wird der Fahrer über die Eigenschaften des Materials informiert. Dies erhöht die Lagersicherheit und verhindert die Bildung von Schimmel innerhalb der Ballen.

Um die Arbeitsbedingungen bei Wartung und Reinigung der Maschine zu optimieren, kann eine LED-Arbeitsbeleuchtung montiert werden. Diese umfasst LED-Streifen unter den Schutzen und Strahler auf der Rückseite. Rollenwechsel und Reinigung sind somit auch bei Dunkelheit komfortabel möglich. Zugleich wird der Überblick über das Umfeld der Maschine sichergestellt. Dies verbessert die Sicherheit beim Einsatz der VariPack Pro.

• Accessibile – intervento agevole su ogni componente
• Confortevole – lubrificazione automatica centralizzata
• Staffaggio variabile – adatto ad ogni trattore



VariPack convince con la sua costruzione lineare e l'accessibilità esemplare, le operazioni di manutenzione risultano facilitate. I due punti centralizzati di ingrassaggio e la lubrificazione automatica delle catene riducono i tempi di fermo al minimo. Tensionatori automatici permettono di regolare la tensione delle tre catene di azionamento.

In der VariPack Pro werden hochbelastbare Lager mit einer verbesserten Abdichtung verbaut. Diese werden über die Zentralschmierung geschmiert. Dieses Zusammenspiel ergibt eine optimale Lebensdauer.

Die VariPack Pro ist mit einer Zentralschmierung ausgestattet. Dies erleichtert die Wartung und erhöht die Lebensdauer der Maschine.

Die VariPack Pro ist mit einer Zentralschmierung ausgestattet. Dies erleichtert die Wartung und erhöht die Lebensdauer der Maschine.

Der Antrieb des Einzuges kann mittels einer serienmäßiger Klauenkupplung auf der rechten Seite der Maschine entkoppelt werden. Im Falle einer Blockade kann der Ballen in der Kammer ohne Drehen des Einzuges fertig gestellt werden. Weiterhin wird der Zugang zu den Messern durch den frei drehbaren Rotor erleichtert.

Die VariPack Pro ist serienmäßig mit einem mechanischen Stützfuß ausgestattet. Dieser sorgt für einen sicheren Stand der Maschine, wenn diese nicht im Einsatz ist. Das eingebaute Zweigang-Getriebe sorgt für eine schnelle Funktion bei gleichzeitig geringem Kraftaufwand. Damit auch große Schwade problemlos aufgenommen werden können, lässt sich der Stützfuß zusätzlich zur Seite schwenken.

Durch die zwei Aufstiege an der Vorderseite der Maschine ist die Bindeeinrichtung der Maschine sehr gut zugänglich. Dies erleichtert das Einlegen einer neuen Netzrolle sowie die Reinigung und Wartung der Maschine.

• Varietà –terminali per ogni esigenza dei clienti
• Confortevoli – chiari e semplici da usare
• Compatibilità – utilizzo del terminale del trattore grazie alla compatibilità ISObus di serie
• Scalabile – la rotopressa guida il trattore (TIM)

Lavorare con l'elettronica di bordo ­KRONE Komfort è gratificante. Semplifica, migliora e velocizza il lavoro. Le rotopresse VariPack Pro sono di serie compatibili ISObus e predisposte per la funzione TIM, risultando quindi adatte a differenti modalità di gestione. Sono disponibili terminali differenti adatti alle varie esigenze operative..

Das optional erhältliche TIM (Traktor Implement Management) ermöglich über den Datenaustausch zwischen Maschine und Traktor, dass die Presse den Traktor steuert. So wird dieser beim Start des Bindevorgangs automatisch gestoppt sowie die Heckklappe nach dem Binden geöffnet und wieder geschlossen. Damit sorgt TIM für eine Entlastung des Fahrers, geringere Standzeiten, Einsparung von Kraftstoff, gleichmäßigere Ballen und eine höhere Effizienz.

Das optional erhältliche TIM (Traktor Implement Management) ermöglich über den Datenaustausch zwischen Maschine und Traktor, dass die Presse den Traktor steuert. So wird dieser beim Start des Bindevorgangs automatisch gestoppt sowie die Heckklappe nach dem Binden geöffnet und wieder geschlossen. Damit sorgt TIM für eine Entlastung des Fahrers, geringere Standzeiten, Einsparung von Kraftstoff, gleichmäßigere Ballen und eine höhere Effizienz.

Bei ISOBUS-fähigen Traktoren kann auch deren Terminal zur Bedienung der VariPack Pro genutzt werden. In diesem Fall wird kein zusätzliches Terminal auf der Kabine benötigt.

Die Bedienterminals CCI 800 und CCI 1200 verfügen über ein 8“ bzw. 12“ großes Farbdisplay mit Touchfunktion. Auf deren Bildschirm können nebeneinander die Maschinenbedienung und das Kamerabild angezeigt werden. Beide Terminals sind ISOBUS-fähig und damit für den Einsatz mit anderen Maschinen vorbereitet.

Das Bedienterminal DS 500 ist durch sein 5,7“-Touchdisplay, die zwölf Tasten sowie den Drehregler auf der Rückseite übersichtlich und sehr einfach zu bedienen. ­Dieses Terminal kann neben der VariPack Pro auch für ­andere ­KRONE Maschinen genutzt werden.
