BiG X 680 · 780 · 880 · 980 · 1080 · 1180

• 6 rulli di introduzione: massima sicurezza e trinciato della migliore qualità
• Rotori MaxFlow a 20, 28, 36 coltelli, rotore per biogas a 40 e 48 lame
• OptiMaxx rompigranella a rulli: Sino a 305 mm di diametro e 710 mm di larghezza, con denti inclinati per il trattamento intensivo
• ­KRONE VariLOC: flessibilità operativa: taglio lungo e corto
• KRONE VariQuick: rapido adattamento operativo, con o senza rompigranella
• KRONE VariStream: fondo del rotore di taglio e parete dell'acceleratore ammortizzati per il flusso continuo del prodotto
• Sospensioni indipendenti per la massima manovrabilità
• Cabina Komfort sollevabile per una visuale ottimale

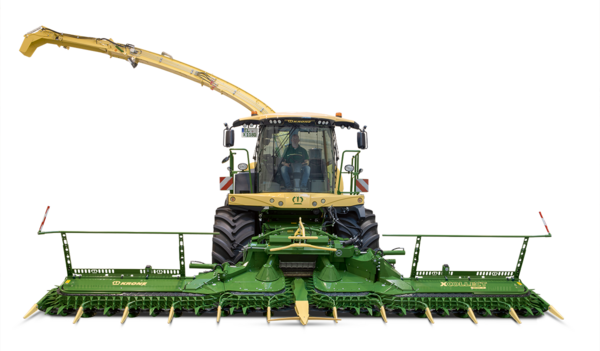

BiG X 680 – 1180 sono le trincia extra potenti KRONE con potenze da 687 sino a 1156 CV. Convincono con la loro elevata produttività e qualità del trinciato, oltre che per la comodità operativa e la maneggevolezza che offrono.

• Tecnologia di trinciatura ­KRONE per mais in qualità foraggera ottimale
• OptiMaize S, M, L, XL con lunghezze di taglio variabili da 4 a 30 mm
• Rotori ­KRONE MaxFlow e biogas con differente numero di lame: lunghezza di trinciatura secondo le esigenze
• Gruppo di trattamento a rulli ­KRONE per uno sfibramento e condizionamento ottimali dei grani
• ­KRONE VariLOC per il taglio flessibile lungo o corto senza interventi di modifica

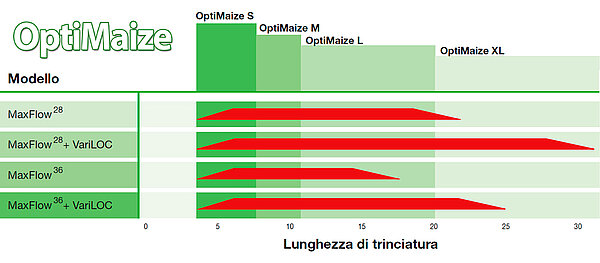

Con OptiMaize ­KRONE trasforma la sua BiG X in una trincia assolutamente flessibile ed adatta ad ogni lunghezza di taglio che possa rendersi necessaria. I rotori di trinciatura MaxFlow e per biogas con differente numero di lame, perfettamente abbinate ai gruppi di trattamento ­KRONE, assicurano la migliore qualità di trinciatura ed il trattamento più intensivo, con differenti lunghezze di trinciatura da 4 fino 30 mm. La BiG X copre questo largo spettro grazie alla riduzione della frequenza di taglio permessa dal sistema VariLOC, senza interventi di modifica o sostituzione del rotore di trinciatura.

Ottenere foraggio della massima qualità: questo l'obiettivo delsistema OptiMaize sviluppato da KRONE. Gli allevatori di bovini necessitano, a seconda della composizione della razione, di mais insilato a differenti lunghezze. Per il foraggio destinato ai ruminanti vale il seguente principio: meno struttura contiene la razione, maggiore deve essere la lunghezza di taglio del mais. Lunghezze di taglio corte trovano impiego sopratutto come substrato per biogas; nell'allevamento dei bovini sono invece richiesti tagli tanto più lunghi tanto maggiore è la richiesta di foraggio strutturato. Grazie alla varietà di rotori (vedi tabella) e rompigranella, le trincia BiG X dotate di KRONE OptiMaize sono in grado di raccogliere il mais con tagli flessibili sia corti che lunghi. KRONE VariLoc è la soluzione ideale ad esempio in tutti quei casi nei quali durante la mattina si trincia mais energetico tagliato fine e già da mezzogiorno si vuole ottenere mais foraggero per i bovini. gli ingranaggi di comando integrati nel rotore di trinciatura permettono di ridurre in pochi minuti la velocità di rotazione del rotore da 1250 a 800 rpm. La riduzione della frequenza di taglio permette di incrementare l'intervallo di taglio sino al 50%. Grazie a questo accorgimento è possibile scegliere rapidamente tra taglio corto e lungo, senza dover intervenire meccanicamente sul rotore. In abbinamento al rompigranella KRONE OptiMaxx BiG X diventa una vera e propria "tuttofare". Le lunghezze di taglio si possono classificare praticamente in quattro gruppi: OptiMaize S, M, L, XL. Al fine di ottenere un insilato di mais ottimale per lo scopo prefissato si può ricorrere alle seguenti soluzioni tecniche previste dal sistema OptiMaize.

Il mais va tagliato possibilmente corto per l'impiego quale substrato per biogas. A seconda del tenore di umidità del prodotto si è dimostrata valida una lunghezza tra i 4 ed i 7 mm. Minore è la lunghezza di taglio, maggiore è la superficie aggredibile dai batteri presenti nel fermentatore e conseguentemente la produzione di metano. KRONE offre l'apposito rotore biogas con 40 coltelli, perfetto per la raccolta del mais destinato agli impianti biogas. È possibile attrezzare OptiMaize S anche con il rotore di taglio alternativo MaxFlow con 36 coltelli. KRONE OptiMaxx con una velocità differenziale del 30% permette al rompigranella dotato di 123 o 144 denti di sfibrare il prodotto con rottura della granella, a garanzia di una corretta fermentazione.

Per l'allevamento dei bovini, anche da latte, con alimentazione prevalente ad erba e sino al 40% di mais sono adatte lunghezze di taglio tra 8 e 10 mm, in grado di evitare, unitamente ad una idonea preparazione del foraggio, la carenza di componente strutturale. I rotori KRONE MAXFlow con 36 e 28 coltelli sono adatti per OptiMaize M. I rompigranella KRONE OptiMaxx con 123 o 144 denti, modulabili nella loro velocità differenziale dal 30% al 40% o sino al 50%, sono l'abbinamento ideale.

Lunghezze di taglio dagli 11 ai 19 mm sono ottimali per gli animali dal latte in presenza di un 60% circa di mais nel foraggio. Un trattamento che faciliti lo sfibramento dell'insilato di mais è il presupposto per una alimentazione a misura dei bovini da latte. Per OptiMaize L sono adatti principalmente i rotori KRONE MaxFlow con 28 oppure con 20 coltelli. In questo caso è consigliabile il rompigranella a rulli KRONE OptiMaxx con 105 o 123 denti e velocità differenziale incrementabile del 30%, 40% o del 50%.

Le lunghezze di taglio da 20 sino a 30 mm garantiscono la presenza adeguata di fibra strutturale, essenziale nelle razioni con 80% di mais ed insufficiente presenza di erba o paglia foraggera. Per ottenere questo mais trinciato lungo risulta ideale l'abbinamento del rotore MaxFlow con 20 coltelli e del rompigranella a rulli KRONE OptiMaxx con 105 o 123 denti e velocità differenziale del 30%, 40% o 50%.

• Trinciato di elevata qualità sei rulli di precompattazione
• Produttività elevata rotore universale o biogas
• Rompigranella a rulli OptiMaxx trattamento intensivo
• VariStream flusso continuativo foraggio
• StreamControl regolazione opzionale della gittata
• VariQuick rapido allestimento del canale erba o del rompigranella

Quando è richiesta la massima produttività la tecnologia deve essere perfetta. KRONE BiG X è la trincia che si contraddistingue per l'eccezionale qualità di taglio, l'alta produttività e l'elevata comodità di utilizzo. Questo risultato è assicurato dal flusso diretto del prodotto e dai numerosi dettagli innovativi a misura dei professionisti, in grado di facilitare il lavoro.

Introduzione
Per la corretta lunghezza di trinciatura

• 6 rulli di precompattazione azionati idraulicamente
• velocità liberamente regolabile dal posto di guida

Rotore
Garante del trinciato di qualità

• Rotori MaxFlow con 20, 28 oppure 36 coltelli
• Rotore biogas con 40 coltelli

StreamControl

• potente acceleratore di lancio
• gittata regolabile
• caricamento preciso dei carri al seguito
• ridotto fabbisogno di potenza nel caricamento a carro affiancato
• lavorare senza perdite

OptiMaxx rompigranella a rulli

• Rulli con 250 mm di diametro e 570°mm di larghezza per prestazioni massime
• Profilo a denti inclinati con effetto a forbice per un trattamento perfetto
• Velocità differenziale sino al 50°%: sfibramento ottimale

VariQuick

• Tempo minimale di allestimento del canale erba/rompigranella
• rapido passaggio dal rompigranella al canale erba e viceversa
• comoda rimozione del rompigranella tramite l'apposito dispositivo meccanico

VariStream

• produttività massima
• fondo del rotore ammortizzato
• Parete posteriore dell'acceleratore di lancio ammortizzata
• Flusso di materiale continuo anche con alimentazione irregolare

• 6 rulli di precompattazione per un trinciato di qualità
• Azionamento oleodinamico: regolazione libera della lunghezza di taglio dal posto di guida, regolazione automatica della lunghezza tramite AutoScan o sensore NIR
• Massima protezione dai corpi estranei: elevata distanza tra il metal detector ed il rotore, rilevamento metalli sull'intera larghezza del canale

Nei modelli BiG X la qualità del trinciato inizia dall'introduzione. I sei rulli di precompattazione esercitano sul prodotto una pressione elevata e costante, garantendo una trinciatura agevole e performante. L'azionamento oleodinamico degli organi di introduzione permette la regolazione manuale o automatica della lunghezza di taglio.

Sei rulli di precompattazione e ben 820 mm di distanza tra il rullo anteriore, dotato di Metall-detector, ed il rullo posteriore: migliore precompattazione e maggiore sicurezza contro i corpi estranei metallici, anche a velocità elevate. KRONE AutoScan permette l'adeguamento automatico della lunghezza di taglio in funzione del grado di maturazione del prodotto. Se aumenta il carico ed il motore scende al di sotto delle 1200 rpm la testata e l'introduzione si arrestano automaticamente mentre il rotore continua a girare. Si evitano gli intasamenti dovuti ai ridotti giri del motore, causa di perdite di tempo e di costi.

I sensori in grado di rilevare la presenza di metalli introdotti sono posizionati sull'intera larghezza del rullo di introduzione. L'ampia apertura tra i rulli di introduzione garantisce rese elevate. I robusti organi di trasmissione conferiscono ai rulli resistenza alle alte sollecitazioni.

La combinazione di molle a spinta ed a trazione assicurano l'elevata pressione di compattazione dei rulli. In questo modo il prodotto risulterà uniformemente compattato.

Per controllare rotore e controlama è possibile ribaltare in avanti il gruppo di introduzione.

Per eseguire controlli o manutenzioni al gruppo di trinciatura è possibile posizionarlo facilmente su un apposito carrello.

• Rotori di trinciatura ­KRONE con 20, 28, 36, 40 o 48 lame
• Elevata massa inerziale: Rotori chiusi con un diametro di 660 mm
• Massima qualità di trinciatura: Rotori adattati alle BiG X 680 – 1180 e con una larghezza di 800 mm
• Consumo di carburante: Elevata massa inerziale, taglio a tirare

Grazie allo specifico dimensionamento del rotore ed alla selezione ottimale del numero di coltelli non si incrementa solo la potenza della trincia, ma anche il suo campo di applicazione. L'articolata offerta di rotori, parte del sistema OptiMaize, permette un impiego mondiale e vario con elevata qualità di trinciatura.

Per l'adeguata qualità del trinciato è decisivo, oltre al numero di coltelli, anche l'ampiezza del flusso di prodotto, e quindi la larghezza del rotore. Grazie ai rotori KRONE MaxFlow e per biogas larghi 800 mm BiG X 680 – 1180 soddisfanno pienamente questi requisiti qualitativi.

I rotori di trinciatura ­KRONE convincono con un flusso di prodotto continuo, funzionamento silenzioso e ridotto fabbisogno di potenza, grazie alle lame disposte a V con un angolo di 11° rispetto alla controlama.

BiG X può essere dotata di coltelli per erba e per mais. Le asole allungate permettono la precisa regolazione rispetto al controlama, offrono sicurezza in caso di impatto con corpi estranei ed evitano rotture dei coltelli.

Per assicurare un'ottima qualità di taglio coltelli e controlama devono trovarsi alla corretta distanza. L'allineamento dei coltelli è semplice e veloce grazie ai dadi ad eccentrico.

Il blocco di fissaggio dei singoli coltelli ha anche la funzione di proteggere il rotore dall'usura.

• Rotore di taglio per biogas per OptiMaize S con 40 e 48 lame
• Elevata frequenza di taglio con meno irregolarità
• Elevata resa economica grazie all'elevata produttività con un ridotto consumo di diesel
• Materiale trinciato corto per un'elevata produzione di gas

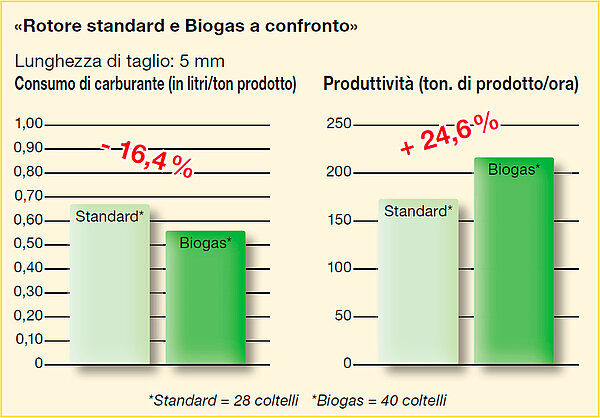

I rotori di taglio per biogas ­KRONE con 40 o 48 lame sminuzzano il materiale di raccolta molto efficacemente. Le ridotte lunghezze di taglio con OptiMaize S assicurano una produttività elevata sia durante il raccolto nel campo, come anche nel digestore. In questo modo BiG X contribuisce efficacemente al successo economico dell'impianto a biogas.

Il rotore a 40 coltelli si ammortizza rapidamente grazie alla maggiore produttività abbinata ad un ridotto consumo di diesel per tonnellata. Il prodotto estremamente corto, con lunghezze teoriche da 2,5 sino a 15 mm, accelera la fermentazione e migliora la resa di gas. Questo permette di ridurre la superficie agricola richiesta per la produzione di Biogas.

Grazie all'elevata frequenza di taglio il rotore Biogas con 40 coltelli permette di lavorare più velocemente anche con tagli corti, raggiungendo maggiore produttività.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

Il rotore Biogas con 40 coltelli permette, per lunghezze di taglio ridotte, un incremento della produttività del 25% rispetto ad un rotore standard da 28 coltelli. Il consumo di carburante per tonnellata raccolta viene ridotto del 16% circa.

La frequenza di taglio maggiore del 20% rispetto al rotore con 40 coltelli e le lunghezze di taglio teoriche, da soli 2 sino a 12 mm consentono al rotore Biogas Super, grazie i suoi 8 coltelli supplementari, tagli ancora più corti. L'efficienza dell'impianto Biogas e la produttività risultano ulteriormente incrementate. A parità di lunghezza di taglio il consumo di carburante per tonnellata di prodotto diminuisce.

• Il "tuttofare" nel sistema OptiMaize sistema unico a livello mondiale
• Riduttore integrato nel rotore per la flessibilità nei tagli corti e lunghi
• Variazione della velocità di rotazione del rotore in pochi minuti
• Nessun intervento di modifica e di pianificazione richiesto

KRONE VariLoc è un riduttore integrato nella puleggia del rotore di taglio. Basta usare una semplice chiave inglese per mpostare con semplicità la velocità del rotore nell'intervallo dalle 1250 alle 800 rpm incrementando la lunghezza di taglio sino al 50%. Questo sistema permette di scegliere anche repentinamente tra taglio corto e lungo. Nel pieno rispetto del principio OptiMaize le molteplici esigenze dei clienti vengono soddisfatte senza interventi e modifiche. Se abbinato al rompigranella a rulli con 105/123 denti rende BiG X una vera tuttofare in grado di offrire la massima flessibilità.

KRONE VariLOC è disponibile per i rotori KRONE MaxFlow con 28 e 36 coltelli. Il riduttore permette di coprire l’intero spettro delle lunghezze di taglio da OptiMaize S sino a XL secondo le necessità con un rotore MaxFlow da 28 o 36.

KRONE VariLOC è disponibile per i rotori di trinciatura ­KRONE MaxFlow con 28 e 36 lame. Il riduttore permette di coprire l'intero spettro delle lunghezze di taglio da OptiMaize S sino a XL secondo le necessità con un rotore MaxFlow da 28 o 36.

­KRONE VariLoc amplia notevolmente l'intervallo delle lunghezze di taglio dei rotori MaxFlow da 28 e 36 lame. Nel rotore di taglio da 36 l'intervallo dai 3 ai 17 mm incrementa del 50% attestandosi dai 3 sino ai 24 mm. Nel rotore da 28 l'intervallo incrementa del 45%, passando dai 4 ai 22 mm ai 4 sino ai 30 mm. Questa è la base per poter adattare con flessibilità la lunghezza di taglio alla destinazione d'uso del prodotto trinciato.

• Gruppo di trattamento a rulli OptiMaxx con diametro 250 mm o 305 mm
• Profilo triangolare dei denti per un trattamento perfetto per OptiMaize da S fino a XL
• Distanza tra i rulli regolabile comodamente dalla cabina
• Potente pacchetto molle a garanzia di pressione costantemente elevata
• Sfibratura elevata con opzionale differenza di numero di giri fino al 50%
• BusaCLAD-Tecnologia di rivestimento per la massima durata di vita

Per la massima digeribilità ogni grano deve essere trattato intensamente. Questa esigenza pratica è pienamente soddisfatta dai nuovi gruppi di trattamento a rulli ­KRONE OptiMaxx 250/305 dotati di profilo denti triangolare.

I nuovi rompigranella a rulli OptiMaxx dispongono di un profilo a denti inclinati di 5 gradi. Ne consegue un effetto forbice notevolmente migliorato e quindi il perfetto trattamento del prodotto introdotto. Il trattamento risulta intensivo in ogni direzione, anche trasversalmente.

La velocità differenziale tra i due rulli, nell'esecuzione di serie, è pari al 30 %. Può essere incrementata dal 40 % al 50% con vantaggi nel trinciato lungo (OptiMaize XL): il prodotto ottenuto risulterà completamente trattato ed efficacemente sfibrato.

La distanza tra i rulli varia da 0,5 a 7,0 mm e può essere regolata liberamente direttamente dalla cabina tramite un motore elettrico. Il display fornisce costantemente al conducente informazioni sull'impostazione corrente.

I due rompigranella a rulli OptiMaxx 250 e 305 (nella foto a sinistra) sono dotati di un ben dimensionato e forte gruppo di molle. Assicurano la pressione costante sul prodotto, con trattamento sempre intensivo della granella e delle restanti parti delle piante, indipendentemente dalla lunghezza di taglio.

OptiMaxx 250: lo standard top
Con il nuovo OptiMaxx 250, ­KRONE offre per le sue BiG X della serie 680 – 1180 un gruppo di trattamento a rulli dalle prestazioni migliorate. Questo gruppo di trattamento di nuova concezione si contraddistingue per le seguenti caratteristiche:

• Rulli di 250 mm di diametro con effetto di taglio a forbice unico nel suo genere grazie al profilo elicoidale del rullo
• Pacchetto molle maggiorato e potenziato per una forza elevata e costante esercitata sul materiale trinciato
• Combinazione di rulli-gruppi di trattamento
  con numeri di denti speciali:
  - 105/123 denti per lunghezze di trinciatura da medie a lunghe
  - 123/144 denti per lunghezze di trinciatura da corte a medie
• Numero di giri di serie 30%, opzionale 40% o 50% per una sfibratura più intensa con un migliore trattamento preliminare dei chicchi
• Opzionale BusaCLAD-Tecnologia di rivestimento per la massima durata di vita
• Monitoraggio della temperatura del cuscinetto a rulli con visualizzazione sul terminale della macchina, come opzione per la massima sicurezza

OptiMaxx 305: massima produttività
Per sfruttare ancora meglio il potenziale delle sue potenti BiG X 680 – 1180, ­­KRONE offre ora l'OptiMaxx 305 per l'intera serie costruttiva. Questo gruppo di trattamento a rulli presenta, rispetto all'OptiMaxx 250, 55 mm di diametro in più, quindi ottimamente adattato all'enorme potenza messa a disposizione da queste trincie. Le caratteristiche:

• Rulli con grande diametro di 305 mm, profilo a denti inclinati con speciale effetto forbice
• 11% di maggiore superficie di attrito e 20% di maggiore velocità di rotazione (rispetto all'OptiMaxx 250) per una produttività esemplare, un trattamento intensivo e un ottimale trattamento preliminare dei grani con grandi volumi di materiale ed elevate lunghezze di trinciatura
• Pacchetto molle maggiorato e potenziato per una forza elevata e costante esercitata sul materiale di raccolta
• Alloggiamento ridisegnato con cuscinetti rinforzati per una lunga durata di vita utile
• Monitoraggio della temperatura dei cuscinetti dei rulli con visualizzazione sul terminale della macchina per la massima sicurezza
• Esemplare accessibilità per interventi e manutenzione grazie alle ampie aperture, ad esempio per la sostituzione di cuscinetti, rulli e cinghie o per la pulizia rapida
• Combinazione di gruppo di trattamento a rulli con numero speciale di denti:
  - 125/150 denti per lunghezze di taglio medie e lunghe
  - 150/175 denti per lunghezze di taglio corte e medie
• Differenza della velocità di rotazione di serie 30%, opzionale 40/50% per uno sfibramento intensivo e un miglior trattamento preliminare dei grani
• Opzionale -Tecnologia di rivestimento per la massima durata di vita

• Rapido passaggio dal canale erba al rompigranella e viceversa
• Intervento agevolato dall'azionamento a catena
• Il passaggio è completato in pochi minuti
• Rimozione rapida e facile del rompigranella

VariQuick agevola il rapido adattamento di BiG X da mais ad erba. L'azionamento a catena, opzionale elettrico, permette l'inserimento del rompigranella nel flusso del prodotto ed il suo disinserimento con estrema facilità. In caso di lunghe fasi operative con erba è possibile abbassare ed estrarre lateralmente il rompigranella.

Il passaggio da rompigranella a canale erba è reso facile dall'azionamento a catena comandato a mano o dall'opzionale azionamento elettrico (vedi foto). I poco tempo risulta possibile utilizzare BiG X flessibilmente per trinciare mais/erba o GPS/erba.

Una volta montati senza alcun attrezzo i ruotini da trasporto è possibile estrarre lateralmente il rompigranella, una volta abbassato, spostandolo poi senza sforzo.

In questa posizione il rompigranella si trova nel flusso. È quindi in grado di trattare intensamente i grani di mais o di cereali, permettendo un migliore sfruttamento dei nutrienti.

Tramite l'azionamento a catena il rompigranella viene disinserito dal flusso, trovandosi nella posizione di parcheggio. Questo è molto utile per brevi lavorazioni usando il canale erba con prodotto preappassito.

Quando il rompigranella non dovesse essere necessario per tempi prolungati è possibile abbassarlo per poi smontarlo.

• Prestazioni continue anche con introduzione discontinua
• Elevata fluidità di funzionamento anche con andane irregolari
• Elevata produttività
• Qualità superiore del trinciato
• Elevato comfort durante il lavoro

­KRONE VariStream assicura un lavoro senza ingolfamenti e continuativo anche in presenza di introduzione irregolare grazie al fondo del rotore di trinciatura e dell'acceleratore di lancio ammortizzati. Ciò significa che la BiG X può essere utilizzata meglio al limite e consuma inoltre meno gasolio all'ora.

Andane irregolari con picchi di prodotto richiedono maggiore concentrazione, riducono le prestazioni e possono portare ad ingolfamenti. Il fondo del rotore di trinciatura e la parete posteriore dell'acceleratore di lancio sono ammortizzati e permettono un temporaneo allargamento del canale, in caso di picchi del flusso di materiale di raccolta. La sezione flessibile permette di evitare sforzi al motore ed al gruppo di taglio. I vantaggi: comportamento regolare della trincia e maggiore potenza.

Il fondo ammortizzato del rotore è collegato anteriormente all'incudine della controlama. La regolazione dell'incudine non cambia la distanza tra il fondo del rotore e la controlama Per questo la qualità del trinciato non varia nemmeno quando si verifica lo spostamento del fondo per far fronte a picchi di prodotto.

Il fondo ammortizzato dell'acceleratore di lancio assicura prestazioni ottimali in ogni contesto operativo, permettendo il caricamento sempre preciso dei carri.

• Gittata regolabile opzionale, dal posto di guida
• Getto rastremato anche con gittate lunghe
• Fabbisogno di potenza rapportato alla gittata
• Caricamento senza perdite e preciso dei carri

La gittata è regolabile dal posto di guida tramite il deflettore integrato nella parete posteriore dell'acceleratore, ed è comodamente e rapidamente adeguabile alla posizione del carro. Con gittata corta l'acceleratore richiede meno potenza al motore, rendendola disponibile per il rotore di taglio ed incrementando così la produttività.

Con carro affiancato e quindi distanza ravvicinata è sufficiente una gittata corta a velocità ridotta. Le risultanti riserve di potenza sono a disposizione per aumentare la potenza di taglio.

Nel caso di operatività con carri seguenti il trinciato andrà lanciato dal tubo di lancio ad elevata velocità. Data la maggiore distanza è infatti essenziale un getto forte e ben rastremato per superare il trattore e raggiungere il carro.

Le pale sono progettate per sfruttare tutta la potenza a disposizione e per indirizzare il prodotto verso il centro.

La regolazione della gittata avviene tramite lo sportello ribaltabile della parete posteriore dell'acceleratore di lancio. Per il lancio con gittata «corta», lo sportello ribaltabile è completamente aperto. Il prodotto ha poco contatto con l'acceleratore. Per il lancio con gittata lunga la piastra viene chiusa. Il prodotto viene indirizzato verso le pale dell'acceleratore.

La regolazione continua dello sportello ribaltabile nella parete posteriore dell'acceleratore di lancio avviene tramite un servomotore elettrico.

I tasti sulla leva multifunzione permettono la veloce e facile regolazione della lunghezza di lancio.

I pulsanti posizionati sul bracciolo permettono la comoda regolazione della larghezza di lancio.

• Interscambiabilità delle testate semplificata
• Staffaggio comodo
• Tempi di allestimento minimali
• Costruzione compatta
• Massima sicurezza

Il sistema rapido in dotazione a BiG X permette lo staffaggio rapido, facile e sicuro delle le testate, comodamente dal posto di guida. Il sistema di staffaggio rapido minimizza i tempi di allestimento per i tragitti stradali e nei casi di variazione colturali, permettendo di disporre di maggiore tempo per l'operatività in campo.

Il robusto telaio dei rulli di introduzione, provvisto di rulli guida superiori e la traversa inferiore con opzionali perni di blocco azionati oleodinamicamente semplificano le operazioni di staffaggio delle testate.

L'adattamento attivo delle testate al terreno è assicurato dal cilindro oleodinamico collegato lateralmente alla traversa inferiore oscillante. Il cilindro può essere depressurizzato per permettere l'oscillazione libera.

Per lo staffaggio basta appoggiare la staffa incurvata della testata sui due rulli guida superiori del telaio di BiG X.

Il telaio tubolare, una volta appoggiato sui rulli guida, permette l'oscillazione laterale delle testate. L'ampia possibilità di oscillazione e la facilità di attacco e rimozione delle testate sono impressionanti.

I due perni della traversa inferiore del telaio portante bloccano la testata. Gli opzionali perni di bloccaggio azionati oleodinamicamente sono gestibili dal posto di guida con elevata comodità operativa.

Il giunto ammortizzato di accoppiamento rapido è disponibile a richiesta e garantisce il collegamento affidabile della trasmissione. Il sistema è progettato per sopportare affidabilmente carichi elevati.

• Più potenza, fluidità di funzionamento e minore usura
• Regolazione libera della velocità dal posto di guida
• Adeguamento automatico del regime alla velocità di avanzamento
• Attacco rapido con staffa incurvata semplifica lo staffaggio ed adattamento al terreno
• Albero portadenti dritto elevata produttività

I raccoglitori non comandati KRONE EasyFlow 300 S e 380 S sono privi di camme e gruppi di rinvio. Rispetto ai raccoglitori tradizionali EasyFlow possiede il 58% in meno di parti mobili e convince con il suo funzionamento regolare ed l'usura ridotta, quindi con costi minimi di manutenzione e riparazione. Con un numero di giri più alto del 30% circa EasyFlow raccoglie meglio e produce di più.

I 3,00 m oppure 3,80 m di larghezza operativa e le sei file di denti rendono i raccoglitori KRONE EasyFlow 300 S e 380 S altamente produttivi, con una raccolta pulita e completa del foraggio. La velocità operativa è adattabile alle dimensioni dell'andana ed alla velocità di avanzamento dal posto di guida. La modalità automatica, sempre in funzione della velocità di avanzamento, non richiede l'intervento dell'operatore. Il robusto telaio tubolare ad arco assicura ampia oscillazione e semplifica le operazioni di staffaggio della testata.

Nelle manovre il rullo abbassa andana e la coclea di convogliamento si sollevano automaticamente. I corpi estranei rilevati dal metal detector sono così facilmente rimovibili. Alla ripartenza della trincia il rullo abbassa andana e la coclea tornano automaticamente in posizione operativa.

La conformazione dell'albero portadenti del raccoglitore assicura la raccolta omogenea, con un funzionamento fluido e ridotto fabbisogno di potenza. La soluzione costruttiva assicura il flusso continuo di prodotto e l'ottimale qualità del trinciato, anche con andane irregolari.

EasyFlow è dotato di serie di un voluminoso rullo abbassa andana regolabile. Assicura il flusso continuo di prodotto anche con alte velocità operative.

Il rullo abbassa andana lavora in maniera regolare e si adatta rapidamente alle condizioni dell'andana assicurando un flusso continuo grazie alla sospensione a molla liberamente regolabile in altezza.

I ruotini tastatori laterali pivotanti sono regolabili in altezza e ripiegabili idraulicamente durante i trasferimenti su strada.

A seconda della larghezza operativa sono previsti uno o due rulli per l'adattamento al terreno. I rulli sono regolabili in altezza.

L'ampia coclea con 600 mm di diametro esterno convince anche con i prodotti pesanti, a taglio lungo. Il flusso stabile anche in condizioni operative gravose è agevolato dalla coclea a geometria ottimizzata e rinforzata.

Le lamiere d'usura sostituibili e fornite di serie prolungano la durata di vita utile delle componenti anteriori.

L'aggressività dei deflettori dentati è impostabile a due livelli. È quindi possibile reagire alle mutevoli condizioni operative.

Il robusto azionamento laterale del raccoglitore e della coclea permette di affrontare anche i carichi più gravosi. Frizioni automatiche di sicurezza proteggono dai sovraccarichi.

• Gruppi di taglio diretto con larghezza di lavoro di 6,20 m o 7,10 m
• Elevata produttività, ridotto fabbisogno di potenza
• Tecnologia di falciatura ­KRONE EasyCut collaudata in tutto il mondo
• ­KRONE SafeCut: Protezione unica dei dischi di falciatura
• Performante coclea laterale di convogliamento con lamiere di usura in acciaio hardox sostituibili

Sfruttando la collaudata tecnologia del gruppo di falciatura ­KRONE EasyCut, la BiG X con il gruppo di taglio diretto XDisc è in grado di falciare e trinciare l'insilato da piante intere in un unico passaggio, mentre SmartCut assicura elevata produttività e alta qualità di taglio, SafeCut protegge dai danni da impatto con corpi estranei.

KRONE XDisc è la specialista per la falciatura di piante intere da insilato. XDisc è sinonimo di raccolto senza perdite e convince con il taglio pulito. L'enorme coclea con i suoi 900 mm di diametro assicura l'elevata produttività di BiG X ed è in grado di convogliare affidabilmente anche prodotti lunghi e voluminosi.

È risaputo: impatti contro corpi estranei possono causare danni ingenti e costi elevati. KRONE offre con il sistema SafeCut la massima sicurezza. La protezione dei dischi di taglio dagli urti contro corpi estranei è unica nel suo genere. SafeCut è una dotazione di serie di XDisc.

In caso di sovraccarico si spezza la spina inserita nell'albero di trasmissione, impedendo la trasmissione del colpo agli ingranaggi limitrofi della barra. L'albero continua a ruotare ed il disco di falciatura si avvita verso l'alto. A questo punto il disco e le sue lame si trovano al di sopra della zona di pericolo, protetti dal distacco e quindi dalla perdita. SafeCut evita danni alle ruote dentate principali ed ai dischi di taglio limitrofi. Le spine tranciate sono rapidamente sostituibili con una spesa irrisoria.

I dischi girano in senso antiorario ed in senso orario rispetto alla direzione di marcia; la corretta sovrapposizione delle traiettorie delle lame assicura il taglio senza strisce. Per questo la sovrapposizione della traiettorie delle lame dei dischi divergenti è maggiore - ideale per garantire il taglio senza strisce. La maggiore distanza tra le lame ruotanti in senso antiorario permette di smaltire ingenti quantitativi di prodotto.

L'attacco rapido delle lame è imprescindibile per molti utilizzatori. Le lame si sostituiscono velocemente e facilmente sul posto.

La potente coclea con i suoi 900 mm di diametro lavora senza intoppi anche con prodotto fitto e alto. È oscillante e reversibile. Le spirali della coclea sono rivestite con lamiere d'usura intercambiabili in acciaio Hardox.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Lo staffaggio di XDisc è semplice e veloce. Basta posizionare i rulli guida della trincia al di sotto del telaio tubolare di XDisc. La connessione rapida alla presa di forza ed i perni di bloccaggio ad azionamento oleodinamico sono opzionali.

Gli opzionali coltelli supplementari, montati ai due lati ed azionati oleodinamicamente, tagliano in modo ottimale anche piante fortemente intrecciate fra loro. Assicurano basse perdite operando su diverse colture per insilato a pianta intera.

Per ottimizzare il flusso in caso di prodotto pesante ed alto è possibile attrezzare XDisc con un rullo abbattitore opzionale. Il rullo assicura l'operatività senza intasamenti anche in condizioni estreme.

Lo speciale carrello permette di trasportare XDisc agganciandola in modo rapido e facile. Grazie al sistema frenante integrato viaggiate sicuri su strada.

KRONE XDisc 620 assicura l'elevata produttività per ettaro grazie all'ampio fronte operativo di 6,20 metri, ideale nella lavorazione delle piante intere destinate ad essere insilate.

• Fronte operativo 7,10 m: produttività ancora più elevata
• Taglio netto grazie alla tecnologia EasyCut
• Coltelli laterali opzionali attivabili comodamente dal posto di guida
• Opzionale: rullo abbassa-andana flusso omogeneo
• Opzionale: carrello da trasporto integrato tempi di allestimento minimali

KRONE XDisc 710 stabilisce nuovi standard in termini di produttività e comodità grazie al fronte operativo di oltre 7 m ed all'opzionale carrello di trasporto completamente integrato. La coclea con il suo diametro di 900 mm assicura ottimale produttività ed è facilmente regolabile in altezza a tre livelli. I coltelli laterali opzionali sono attivabili comodamente dal posto guida.

La testata KRONE XDisc 710 stabilisce nuovi standard prestazionali grazie all'impressionante fronte operativo di 7,10°m. Offre una soluzione estremamente efficiente per la raccolta di colture energetiche grazie al taglio preciso ed il convogliamento perfetto. Il carrello stradale integrato permette il rapido e facile trasferimento stradale con ulteriore incremento dell'efficienza operativa.

XDisc 710 si distingue per la sua eccezionale robustezza, l'enorme potenza e l'elevata produttività. Due barre falcianti stabilmente collegate fra loro sono azionate centralmente tramite alberi cardanici e riduttori angolari. Questa soluzione assicura il taglio uniforme in ogni condizione operativa, requisito essenziale per l'eccellente qualità di taglio. L'azionamento è stato appositamente dimensionato per gestire affidabilmente potenze elevate, senza frizione di sicurezza. La coclea è protetta da un limitatore a nottolini integrato ed è azionata tramite una catena lubrificata attivamente, a garanzia di una lunga durata utile.

La potente coclea con i suoi 900°mm di diametro assicura elevata produttività. La sua velocità è adattabile a tre livelli alla velocità di introduzione della trincia,in funzione della lunghezza di taglio impostata. Per agevolare il passaggio del prodotto falciato è possibile adeguare manualmente, tramite gli eccentrici, l'altezza operativa della coclea. La coclea è inoltre in grado di spostarsi liberamente verso l'alto in caso di masse elevate di prodotto.

KRONE XDisc 710 impressiona con le sue prestazioni e con l'eccezionale accessibilità e facile manutenzione. Per sostituire le lame basta sollevare il telo protettivo per poi procedere speditamente grazie all'attacco rapido. Il contenitore per le lame, fornito di serie, permette di prelevarle rapidamente e comodamente. Il cofano centrale è facilmente sollevabile e consente il libero accesso ai rulli di precompattazione.

La pressione di appoggio, liberamente regolabile dal posto di guida, assicura il taglio sempre netto in ogni condizione operativa. L'altezza di taglio a sua volta è facilmente regolabile centralmente tramite le slitte, senza attrezzi. La piastra forata posta sulla staffa tubolare incurvata permette di impostare in tre livelli l'angolo di taglio.

La catena di azionamento della coclea è lubrificata attivamente: questo consente di ridurre al minimo gli interventi di manutenzione alla testata e di incrementare efficacemente la durata utile della catena.

Il carrello stradale integrato di XDisc 710 offre una soluzione estremamente pratica, economica ed unica nel suo genere.

Per i tragitti su strada è sufficiente attivare il posizionamento del carrello posteriore e del timone tramite l'impianto oleodinamico. Terminata la procedura si aggancia la testata al gancio di traino della trincia. Il carrello stradale integrato sostituisce il carrello di trasporto separato necessario in precedenza, con sensibile comodità nei trasferimenti. Questa soluzione innovativa, completa di impianto luci, permette di trasferire su strada la testata di taglio diretto come unità indipendente in modo sicuro e conforme alla legge.

La soluzione rende anche superfluo lo spazio per il rimessaggio del carrello di trasporto ed evita manovre scomode in campo. XDisc 710 agevola le manovre grazie all'assale singolo sollevabile posto sul lato destro accanto alla staffa tubolare ed al timone pieghevole con piede d'appoggio sul lato anteriore sinistro. L'azionamento oleodinamico del timone e dell'assale permette il loro posizionamento dietro alla testata durante l'operatività in campo, senza ingombro e limitazioni alla visuale.

XDisc 710 può essere dotato degli opzionali coltelli laterali facilmente e comodamente abbassabili e sollevabili dal posto di guida tramite l'impianto oleodinamico, anche individualmente su un singolo lato. La soluzione innovativa ed unica nel suo genere offre l'enorme vantaggio di prevenire le perdite di prodotto dovuto alle spighe sporgenti ed alle rampicanti presenti ai margini del fronte operativo, permettendo lo sfruttamento efficiente dell'intera larghezza operativa grazie all'efficace azione dei coltelli.

XDisc 710 offre l'opzionale rullo abbassa-andana, in grado di assicurare il flusso continuo anche in presenza di colture fitte ed alte. È in grado di assicurare il flusso uniforme del prodotto prevenendo gli intasamenti oltre alla regolare operatività anche in condizioni estreme.

• Testate a file indipendenti con larghezza operativa da 6 m fino a 10,50 m
• Alta qualità del trinciato con minore lunghezza eccedente, grazie all'introduzione longitudinale
• Design semplice e ridotto assorbimento di potenza
• Trasmissione centrale
• Carrello da strada supplementare disponibile come opzione per le barre EasyCollect a due sezioni

­KRONE EasyCut è versatile e lavora bene anche con poche file; convince con l'introduzione longitudinale delle piante abbinata ad un'ottima qualità di taglio. Il sistema a collettori ­KRONE, unico nel suo genere, si è affermato in tutto il mondo ed è sinonimo di bassi costi di manodopera.

BiG X può utilizzare la più larga testata mais del mondo: sino a 10,50 metri di lavoro. I collettori a rotazione continua portano le piante verso il centro della macchina dove vengono coricate per consentire l'introduzione longitudinale, presupposto per un trinciato di qualità con lunghezza di taglio omogenea.

I coltelli fissi ed i coltelli mobili tagliano i gambi con un efficiente taglio a forbice. I coltelli sono facili da sostituire ed auto-affilanti.

Le testate a due sezioni convincono con la loro costruzione semplice. La ridotta larghezza e la forma snella permettono un'ottima visuale garantendo sicurezza su strada.

L'azionamento centrale assicurato dal giunto di collegamento rapido trasmette l'intera potenza alla testata tramite alberi cardanici.

Gli opzionali ruotini di supporto disponibili per le testate a due sezioni permettono di ridurre il carico verticale gravante sull'asse anteriore della trincia, aumentando la sicurezza su strada. Durante le fasi di staffaggio è possibile bloccare e sbloccare i ruotini dalla posto di guida.

EasyCollect sorprende con la sua costruzione semplice e modulare, con collettori a ciclo continuo. I risultati: peso notevolmente ridotto, minor fabbisogno di manutenzione ed elevata durata utile.

EasyCollect raccoglie ottimamente anche singole file di mais, convogliando le piante al il centro verso i rulli di introduzione. Il convogliamento ordinato e l'introduzione longitudinale assicurano l'elevata qualità del trinciato. Opera con affidabilità anche in condizioni gravose, ad esempio nel mais allettato.

I tastatori laterali della testata EasyCollect assicurano la costante altezza degli stocchi anche sui terreni ondulati. I tastatori permettono ad EasyCollect di adattare l'altezza di taglio impostata non solo trasversalmente ma anche in senso di marcia.

L'altezza del separatore centrale è regolabile idraulicamente e si adatta a piante di diversa altezza assicurando la loro conduzione tramite la parte superiore dei tubolari, sino alla completa introduzione.

Il pilota automatico rileva la distanza tra le file di mais tramite due tastatori posti ai lati della punta centrale. KRONE BiG X avanza automaticamente seguendo la fila di mais. La soluzione agevola l'operatore.

La larghezza del condotto centrale di EasyCollect corrisponde a quella dei rulli di introduzione ed assicura massima produttività e trinciato di elevata qualità. Il flusso lineare del prodotto e l'ampia apertura assicura l'introduzione costante, fluida e precisa.

• Testata mais con fronti operativi da 6 , 7,5 e 9 metri
• Coltelli rotanti a falce taglio indipendente dalle file
• Sistema a collettori taglio separato dal convogliamento
• Taglio libero con vibrazioni minimali previene la perdita delle pannocchie
• Velocità variabile adattamento della frequenza di taglio alle condizioni operative

KRONE offre la nuova serie XCollect che affianca le ben note ed apprezzate testate EasyCollect completando la gamma testate mais. Nel nuovo sistema taglio e convogliamento costituiscono due fasi operative indipendenti l'una dall'altra. Questa è la risposta KRONE alle differenti esigenze e condizioni di raccolta.

La testata per mais XCollect offre tre fronti operativi: 600-3: 6 metri (8 file), 750-3: 7,5 metri (10 file) e 900-3: 9 metri (12 file). Le testate sono tripartite e condividono con le affermate barre EasyCollect il sistema a collettori. Nei modelli XCollect taglio e convogliamento costituiscono due fasi separate.

I coltelli a falce a rapida rotazione tagliano la pianta di mais. Ogni coltello a falce è fissato con una vite al giunto di trasmissione. I collettori che ruotano al di sopra delle lame convogliano ordinatamente le piante tagliate verso i rulli di di introduzione.

Il variatore integrato nell'azionamento permette di gestire la velocità di rotazione dei coltelli, adattando la frequenza di taglio al prodotto ed alle condizioni operative.

L'opzionale protezione anteriore integrata nella testata mais è una soluzione geniale e comoda offerta da KRONE. Grazie ad essa l'operatore non deve lasciare il posto di guida; nel passaggio dal campo alla strada basta avviare dalla cabina la chiusura della barra e la protezione si posiziona autonomamente. Oltre ad essere comoda questa soluzione riduce anche i tempi, a vantaggio della produttività.

I coltelli a falce sono disposti parallelamente al suolo, di conseguenza le piante tagliate permangono in verticale sui coltelli stessi. Il taglio risulta pressoché privo di vibrazioni e si previene efficacemente la perdita di pannocchie.

Il collaudato sistema a collettori assicura l'ordinata introduzione longitudinale delle piante di mais nei rulli di di introduzione, garantendo il trinciato di alta qualità e lunghezze uniforme. L'adeguamento della velocità del collettore, presente di serie, garantisce sempre l'elevata qualità del trinciato.

Le piante vengono tagliate dai coltelli a falce a rapida rotazione con intensiva sfibratura delle stoppie. Questo permette la loro rapida decomposizione.

La testata mais si adatta ottimamente al profilo del terreno grazie ai tre tastatori (centrale e laterali). Questo assicura la qualità di taglio costante anche operando su terreni ondulati.

L'azionamento dei coltelli a falce è protetto dai sovraccarichi tramite una frizione a nottolini. I sensori sorvegliano i coltelli a coppie e rilevano i sovraccarichi segnalandoli tramite il terminale. Le superfici di attrito proteggono ulteriormente i singoli coltelli.

Le testate XCollect con le loro tre sezioni sono facilmente ripiegabili per i tragitti su strada. La larghezza stradale di XCollect 600-3 e 750-3 si attesta sui 3 m, nel caso di XCollect 900-3 sui 3,29 m. Grazie al meccanismo oleodinamico ottimizzato il ripiegamento risulta ancora più rapido.

• Efficiente trattamento delle stoppie la tecnologia RotoChop integrata riduce il rischio fungino e migliora l'igiene del campo
• 10 flagelli provvedono a frantumare le stoppie di mais sull'intero fronte operativo della testata
• Fronte operativo 7,50 m massimale potenza ed elevata produttività per ettaro

KRONE XCollect 750-2 con il suo fronte operativo da 7,50 m assicura operatività efficiente ed ottimale igiene del campo. I flagelli RotoChop frantumano le stoppie durante il raccolto. La testata con la sua costruzione a due sezioni convince con il convogliamento ordinato delle piante, l'elevata stabilità ed il rapido ripiegamento. I flagelli sono azionati oleodinamicamente; su strada la testata offre massima comodità con una larghezza di soli 3 m.

La raccolta del mais non è solo trinciatura - è la base per il successo della successiva stagione. Con XCollect 750-2 KRONE stabilisce nuovi standard nella raccolta del mais e nel trattamento delle stoppie. Le stoppie vengono frantumate intensivamente già durante la trinciatura; il trattamento favorisce la decomposizione accelerata prevenendo l'insorgenza di problemi igienici nel campo. In particolare si avrà un'azione preventiva nei confronti della piralide del mais, un parassita particolarmente dannoso e diffuso. La sua capacità di sopravvivere nelle stoppie rende essenziale frantumarle al fine di ostacolarne efficacemente la sopravvivenza e la diffusione. XCollect 750-2 RotoChop frantuma le stoppie di mais direttamente durante la trinciatura – in modo efficiente ed in un unico passaggio. Il risultato: campi puliti, minore proliferazione fungina e presupposto ottimale per le colture successive. Chi oggigiorno ha a cuore la salute colturale non potrà fare a meno di trattare adeguatamente le stoppie. KRONE XCollect 750-2 RotoChop assicura la massima resa produttiva e la gestione sostenibile degli appezzamenti.

I flagelli ruotanti del trinciastoppie sono posizionati dopo i coltelli a falce e frantumano le stoppie subito dopo il taglio dello stelo della pianta. Ogni flagello è montato singolarmente ed è in grado di adattarsi all'andamento del terreno per garantire un risultato perfetto. Le stoppie vengono frantumate efficacemente sino al di sotto del primo nodo dello stelo, prima di essere schiacciate nel terreno dagli pneumatici della trincia e dei trattori al seguito. La decomposizione dei resti risulta significativamente accelerata.

Le singole sezioni del trinciastoppie sono gestibili idraulicamente dal posto di guida e si lasciano alzare o abbassare con un tasto. Il sistema solleva brevemente la singola sezioni interessata ad un sovraccarico, dovuto ad esempio ad un corpo estraneo, riabassandola successivamente. Un dettaglio ulteriore: quando non è previsto il trattamento delle stoppie è sufficiente disaccoppiare e poi sollevare comodamente le sezioni del trinciastoppie: massima flessibilità operativa. In caso di inutilizzo è anche possibile procedere agevolmente allo smontaggio del trinciastoppie.

XCollect si distingue per la facilità manutentiva: la sostituzione dei flagelli è agevole e la buona accessibilità facilita ogni intervento di manutenzione.

• Potenti motori Liebherr motori con 8 o 12 cilindri a V ed un motore con 6 cilindri in linea
• Normativa emissioni Tier 4 / Stage V
• Potenza massima continua del motore da 687 fino a 1.156 CV
• Alta efficienza economica e funzionamento silenzioso

I più moderni motori Liebherr con tecnologia common-rail: ottima potenza ed efficienza. Si distinguono per la coppia ottimizzata, il funzionamento tranquillo, i ridotti consumi e l'elevata efficienza.

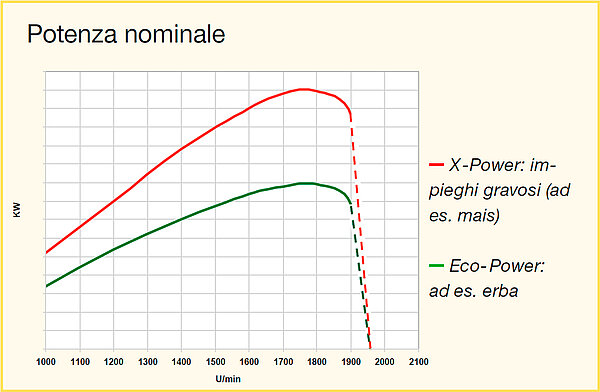

Tutta la potenza che serve: La potenza del motore è adattabile a seconda delle necessità con un solo tasto: con questa opzione quando non serve l'intera potenza di BiG X basta attivare la modalità PowerSplit di risparmio Eco-Power. Se dovesse servire l'intera potenza
basta attivare la modalità X-Power. A seconda dell'impiego la macchina varia automaticamente ed in modo continuo le due modalità. La gestione separata del numero di giri del motore, opzionale, è anch'essa utile per incrementare l'efficienza
e ridurre i consumi di carburante.

• Sistema lineare
• Trasmissione diretta della potenza tramite cinghie ad elevata resistenza
• Elevata durata utile
• Azionamento dedicato per l'introduzione e per le testate inversione a rotore fermo
• Affidabile azionamento separato della pompa di trazione

Il motore installato trasversalmente permette di azionare direttamente il rotore di taglio e l'acceleratore mediante una cinghia. Le pompe idrauliche del gruppo di introduzione e delle testate, e per la trazione, sono azionate tramite un riduttore dal motore diesel. L'attivazione di tutti i componenti avviene in modo affidabile mediante una frizione posta in testa al motore.

Il rotore di taglio e l'acceleratore di lancio sono azionati direttamente mediante un cinghia dal motore posto trasversalmente. L'albero dell'acceleratore di lancio aziona sul lato opposto la cinghia del rompigranella. Per l'inversione dell'introduzione e della testata viene rilasciata la cinghia del rotore di taglio.

La testata e il gruppo di introduzione sono azionati da pompe oleodinamiche. Questo permette una regolazione della velocità senza scatti - ideale per l'adattamento automatico alle varie condizioni operative.

Una pompa idraulica flangiata alla trasmissione principale permette l'avanzamento fluido e senza scatti. La regolazione della velocità è automatica oppure manuale dal posto di guida. La trasmissione è estremamente affidabile e garantisce la massima sicurezza.

• Trazione anteriore di serie, integrale opzionale
• Potenti motori radiali Bosch Rexroth
• Controllo della trazione con tre modalità
• Maggiore luce da terra

Grazie ai motori radiali BiG X è in grado di assicurare maggiore produttività ed un maggiore grado di automazione con comodità d'impiego migliorata. Questo sistema di trazione richiede minore manutenzione e grazie all'ingombro contenuto permette l'impiego di un rotore maggiorato in posizione più arretrata.

BiG X 680 – 1180 sono disponibili con l'opzionale trazione integrale mediante motori radiali.

BiG X è allestita di serie con la trazione anteriore. In questo caso i motori dell'assale posteriore sono sostituiti da mozzi.

Trazione con motori radiali a trasmissione planetaria Bosch-Rexroth. Questo tipo di soluzione permette di distribuire il carico su più ruote planetarie. Gestiscono elevati momenti torcenti nonostante le dimensioni compatte.

I motori radiali idrostatici in dotazione a BiG X offrono elevata luce libera da terra. Questa soluzione permette inoltre una migliore distribuzione dei pesi e l'installazione di un rotore di taglio con diametro maggiore.

L'assale posteriore sterzante di BiG X è ammortizzato. La massima comodità su strada ed in campo è sempre assicurata.

Il conducente può scegliere la modalità più adattta al contesto operativo. In modalità erba la macchina reagisce con maggiore sensibilità per proteggere la cotica. Con mais si opta spesso per una modalità che permetta maggiore slittamento o si disattiva il controllo di trazione.

• Manovrabilità estrema sospensioni indipendenti e motori radiali
• Assale sterzante ammortizzato
• Motori radiali regolabili in altezza
• Ampia varietà di pneumatici

I motori idrostatici, le sospensioni indipendenti ed il design compatto rendono BiG X estremamente manovrabile. Riesce così a raggiungere ogni angolo e richiede poco spazio di manovra. Le manovre più rapide a bordo campo rendono
BiG X ancora più efficiente.

Le sospensioni indipendenti assicurano ampio spazio per le sterzate. Massima agilità di BiG X sui terreni disagevoli anche con pneumatici di ampia misura. Le sospensioni indipendenti assicurano inoltre elevata comodità di marcia.

I motori idrostatici anteriori sono montati eccentrici e permettono di mantenere costante l'altezza da terra e l'allineamento degli organi di raccolta e introduzione, indipendentemente dalla misura degli pneumatici installati. Il flusso del prodotto risulta sempre ottimale. Questa soluzione permette inoltre maggiore altezza libera da terra.

La posizione dei motori idrostatici permette un ampio angolo di sterzata di 50°. Ideale per curve strette e manovre a bordo campo.

Per BiG X sono disponibili pneumatici con differenti misure. Le misure più grandi offrono maggiore luce da terra e minore compattazione del suolo. I modelli BiG X 680 – 1180 possono essere dotati di pneumatici anteriori fino alla misura 900/60 R 42.

• Illuminazione a LED ottimale operatività notturna
• Ottima accessibilità per la manutenzione
• Ampio spazio per gli attrezzi
• Lubrificazione centralizzata maggiore comodità

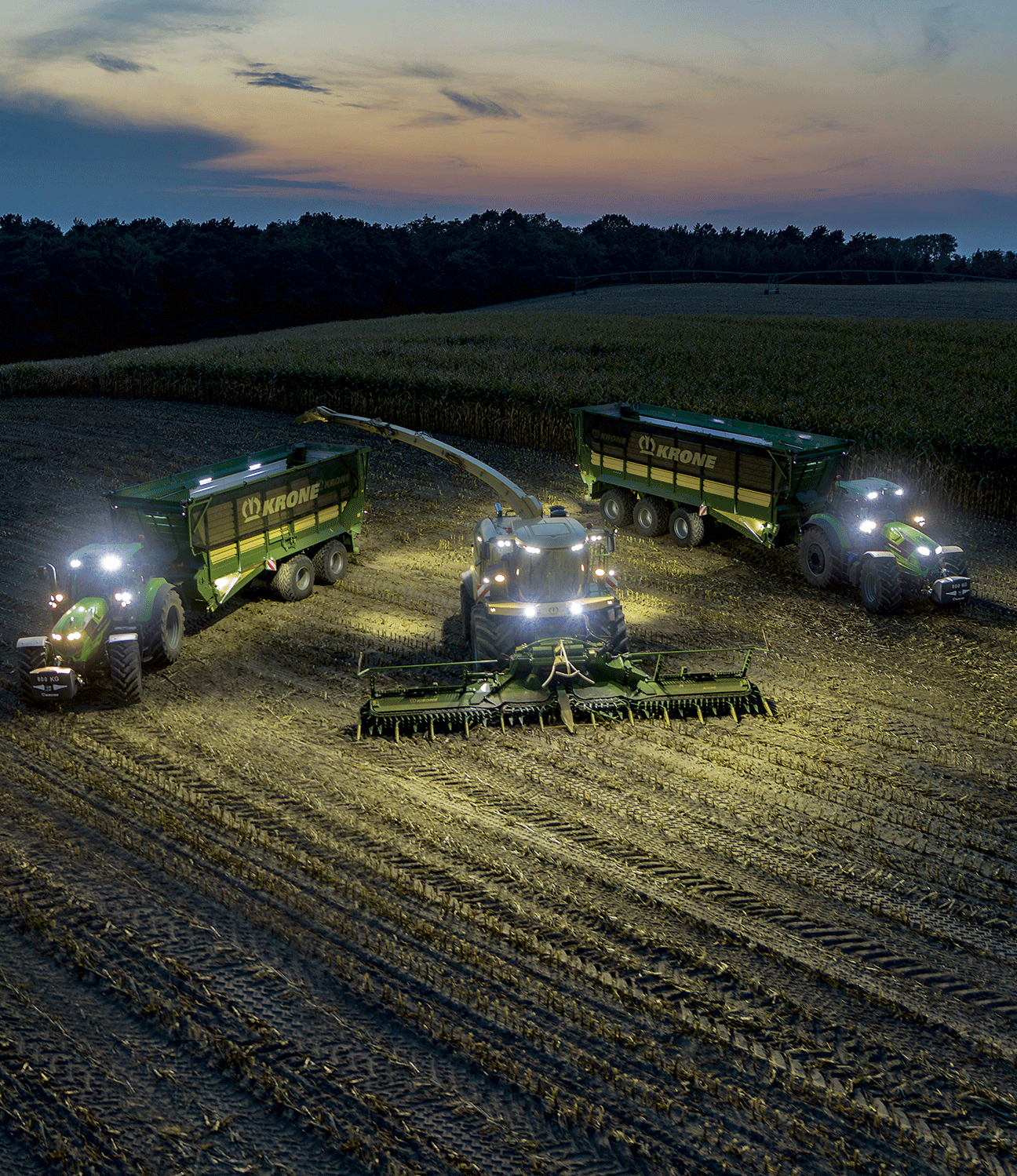

Lunghi turni di lavoro, spesso fino a notte inoltrata, richiedono all'operatore grande concentrazione per svolgere i suoi compiti. Per questo KRONE offre un completo sistema di illuminazione che rende la notte giorno. Gli ampi portelli laterali, il vano motore apribile, la comoda scala di accesso traslabile ed i parafanghi in materiale plastico amovibili assicurano la piena accessibilità manutentiva ad ogni componente.

BiG X è attrezzabile con 23 fari da lavoro a LED, che permettono di lavorare agevolmente ed in sicurezza anche nelle ore notturne.

La scala di accesso sul lato sinistro della cabina spostabile lateralmente offre ampio spazio per gli interventi manutentivi.

I LED presenti tra i gradini rendono sicuro l'accesso alla cabina anche di notte.

L'impianto di lubrificazione centralizzato con il suo grande serbatoio fa risparmiare tempo e permette di allungare gli intervalli di manutenzione.

L'ampia apertura dei cofani ed i parafanghi posteriori amovibili senza attrezzi permettono l'ottimale accessibilità ad ogni componente. Le luci LED montate all'interno dei cofani facilitano gli interventi di manutenzione anche in presenza di scarsa illuminazione esterna.

L'abbondante spazio presente tra il radiatore ed il canale di trinciatura permette di raggiungere facilmente gli organi di introduzione della trincia.

Un capiente vano posteriore, posto sul lato sinistro, offre ampio spazio. Il suo fondo estraibile permette l'alloggiamento di una cassetta attrezzi.

Nel vano posteriore destro sono ubicate le batterie, che risultano quindi facilmente accessibili.

• Sette varianti disponibili: massima flessibilità di configurazione dei serbatoi
• Il cliente sceglie se incrementare il gasolio o l'additivo per insilato
• Dosatore integrato di additivi per insilato rateo base, opzionale di precisione
• Massima capienza per lunghi turni di lavoro

Il sistema composto da serbatoi principali, laterali e supplementari permette al cliente di determinare le quantità di gasolio, lactobacilli ed acqua a seconda delle necessità. Sono a disposizione un totale di sette differenti combinazioni in grado di soddisfare ogni esigenza a livello mondiale.

L'enorme variabilità del sistema di serbatoi di BiG X offre sempre la giusta soluzione: 150 litri di additivo urea, a scelta 1500 o 1100 litri di gasolio abbinati a 275 o 505 litri di additivo per insilato.

Il dosatore a rateo base per additivi (da 0,5 sino a 7,5 litri/min) è posizionato sulla piattaforma destra a fianco della cabina. È possibile utilizzare anche il serbatoio supplementare posto sul lato sinistro per aumentarne la capacità a 505 litri. Nel passaruota destro trovano posto sino a 2x13 litri per il dosatore di precisione (0,03 sino a 0,25 litri/min). È anche possibile collegare un impianto per additivi esterno. In opzione gli additivi possono essere dosati in funzione della resa.

• Molto spaziosa e silenziosa
• Elevata comodità di seduta e di gestione
• Visuale a 360° tutto sotto controllo
• Campo visivo senza eguali cabina con sollevatore opzionale

Solo un posto di lavoro comodo permette di rimanere concentrati e svegli sino al termine dei lunghi turni di lavoro. L'ampia cabina Silent Space rispetta pienamente questo requisito. È generosamente dimensionata, offre ampio spazio all'operatore e all'istruttore, è climatizzata ed arredata in modo assolutamente funzionale. Il sollevamento della cabina assicura un'ottima visuale a 360° grazie ai 70 cm di altezza supplementare.

Tre tergicristalli anteriori opzionali, due sui finestrini laterali e uno sul lunotto posteriore assicurano l'ottimale visuale in qualsiasi condizione atmosferica. Tutti i tergicristalli dispongono di ugelli lavavetro. I 16 fari H9 garantiscono un lavoro sempre in piena luce, opzionale il pacchetto con 23 fari LED.

La cabina larga con montanti snelli posti posteriormente offre ampio spazio e ottimale visuale anche operando con testate con elevato fronte operativo. Il pavimento con doppio isolamento riduce la rumorosità interna garantendo un maggiore comfort.

Per evitare all'operatore di rimanere abbagliato dal sole sono disponibili tendine per i vetri laterali ed il lunotto.

I comandi sono posizionati ergonomicamente, leva mutlifunzione, schermi e terminali sono comodamente raggiungibili dal sedile.

ll terminale di comando con schermo a colori touch da 12" riporta tutti i dati importanti, richiamabili sullo schermo ad alta risoluzione. Dispone di porta USB e ingresso video. Il terminale permette di visualizzare le riprese della telecamera del tubo di lancio e della camera per la retromarcia.

La leva multifunzione ergonomica facilita enormemente il lavoro: con oltre 20 funzioni comandabili è facile regolare la velocità e la direzione di marcia, ed azionare testate e tubo di lancio.

La cabina di BiG X può essere sollevata con l'opzionale sollevatore sino a 70 cm. La posizione alta permette all'autista una visuale oltre il mais alto e un perfetto controllo dei mezzi di trasporto. Inoltre nella cabina sollevata si riduce ulteriormente la rumorosità, grazie alla maggiore distanza dal gruppo di introduzione.

La cabina regolabile in altezza è montata su una piattaforma sollevabile in grado di alzarsi ed abbassarsi in pochi secondi. La protezione antipolvere previene il deposito di materiale al di sotto della cabina.

Il sollevatore idraulico è comandabile comodamente dalla cabina semplicemente premendo un tasto. Durante l'operatività in campo risulta facile regolare rapidamente l'altezza.

In presenza di mais alto l'operatore si trova a dover fissare per ore una parete verde alta anche 4 m . Il sollevamento della cabina offre all'operatore la possibilità di godere di una visuale libera al di sopra delle piante. Questo riduce lo stress e incrementa la concentrazione sul lavoro. Eventuali situazioni di pericolo sono facilmente individuabili.

In caso di carri dotati di sponde molto alte l'operatore può avere difficoltà a monitorare le operazioni di carico. La cabina sollevata sino a 70 cm offre all'operatore una migliore visuale durante il carico laterale dei carri e sul grado di riempimento, oltre a facilitare le operazioni di apertura del campo.

• AutoScan permette di adattare la lunghezza di taglio al grado di maturazione delle piante
• ConstantPower assicura consumi ottimali di carburante e massima produttività
• XtraPower potenza motore supplementare secondo necessità
• EasyLoad agevola il caricamento dei carri al seguito
• RockProtect protegge la trincia dai danni causati dalle pietre
• Guida tramite il joystick massima comodità in campo

Nei modelli BiG X KRONE offre diversi sistemi che permettono di sfruttarne meglio il potenziale e di agevolare i compiti dell'operatore. Questi aiutanti elettronici forniscono tutti i dati importanti sul prodotto e assicurano maggiore sicurezza nelle situazioni estreme.

Un sensore foto-ottico posto al centro della barra mais riconosce il grado di maturazione delle piante ed imposta automaticamente la lunghezza di taglio adeguata: mais verde più lungo per ottenere più struttura prevenendo il percolato nel silo. Il mais secco viene tagliato più corto e può quindi essere compattato meglio nel silo. AutoScan riduce il carico di lavoro gravante sull'operatore e ottimizzando il taglio fa risparmiare carburante.

L'operatore attiva con un tasto il carico motore desiderato e ConstantPower regolerà automaticamente la velocità di avanzamento in base alla quantità e qualità del raccolto. Il carico di lavoro viene ridotto e si ottiene la massima resa con il minor consumo di gasolio. Se impiegato unitamente ad AutoScan le prestazioni possono essere ulteriormente e notevolmente incrementate.

Un sensibile aumento di comfort è assicurato dalla guida opzionale con il joystick posto sul bracciolo sinistro. Oltre a ridurre l'impegno al volante risalta la seduta sensibilmente più ergonomica con entrambe le braccia rilassate e non affaticate perchè appoggiate sui braccioli. La proporzionalità della leva permette la guida sempre semplice ed esatta.

Il sistema XtraPower permette di acquistare presso lo shop KRONE E-Solutions un pacchetto di potenza motore supplementare per BiG X 680, 980 e 1080. Questa potenza supplementare è destinata ad aumentare temporaneamente la resa oraria quando necessario, ed è pertanto fruibile solo nella modalità campo e con il rotore attivo. Può essere sospesa quando non è richiesta maggiore potenza.

Il sistema opzionale EasyLoad agevola il caricamento dei carri da trasporto affiancati o, durante la fase iniziale, seguenti, grazie alla telecamera dotata di analisi delle immagini a 3D. Il sistema gestisce automaticamente le funzioni del tubo di lancio. È anche possibile impostare diverse strategie di carico. Tutte le funzioni sono comodamente monitorabili dal terminale presente in cabina a vantaggio di una guida senza stress.

L'opzionale sistema RockProtect protegge dai danni causati dalle pietre. I rulli di precompattazione vengono arrestati automaticamente in pochi secondi non appena viene rilevato un sasso. La sensibilità del sistema RockProtect è regolabile dall'operatore.

L'opzionale regolazione automatica della controlama è gestibile dal posto di guida. Un apposito sensore misura la distanza tra la controlama ed i coltelli del rotore. Due attuatori regolano la posizione della controlama in base ai segnali ricevuti. La soluzione agevola sensibilmente l'operatore. Il terminale esterno permette di procedere con la regolazione manuale della posizione della controlama.

• GPS Guidance guida automatizzata
• CropControl rilevazione precisa delle rese per ettaro
• KRONE NIR Control Dual misurazione senza complicazioni dell'umidità e dei nutrienti del trinciato
• KRONE SmartConnect di seriecomoda gestione dei dati

Il sistema di guida ISObus permette di seguire autonomamente il percorso senza necessità di intervento da parte dell'operatore. Per maggiore comodità sono disponibili ulteriori sistemi in grado di misurare e documentare il peso e l'umidità del prodotto raccolto.

Grazie al sistema KRONE GPS Guidance BiG X può essere comandata comodamente ed in sicurezza dall'autopilota. La sterzatura automatica ed i segnali correttivi ricevuti tramite GPS, mettono BiG X in grado di percorrere con precisione la superficie minimizzando la compattazione del suolo. Questa soluzione si traduce in minore stress ed elevata comodità per il conducente. A richiesta BiG X può inoltre essere predisposta per l'installazione di sistemi di sterzatura ISObus di produttori terzi.

Il sistema opzionale KRONE CropControl permette di misurare con precisione la resa di singoli appezzamenti con la semplice pressione di un tasto. Il sistema permette la completa documentazione delle rese di ogni singolo appezzamento lavorato.

BiG X è equipaggiata per la gestione dei dati grazie alla centralina KRONE SmartConnect con GPS e WLAN fornita di serie, elemento chiave per l'integrazione digitale. Ogni dato importante viene registrato automaticamente e potrà successivamente essere ricevuto direttamente in ufficio. La fatturazione diviene trasparente e si risparmia tempo.

KRONE SmartControl permette di ricevere, avviare, terminare e trasmettere gli incarichi tramite il terminale X-Touch o usando i dispositivi mobili unitamente a SmartConnect. Agli incarichi possono essere aggiunte informazioni come i nomi dei clienti e dei campi, direttamente dal posto di guida, valutabili da Smart Telematics. È inoltre possibile pianificare sui sistemi di gestione aziendale collegati all'agrirouter l'esecuzione degli incarichi importando anche i confini dei campi.

L'opzionale sistema KRONE NIR Control dual rileva istantaneamente l'umidità ed i nutrienti (vedi tabella) del prodotto raccolto, sia esso mais, erba o insilato a piante intere. Questi dati sono consultabili sul terminale e imputabili ai singoli appezzamenti. Il sistema KRONE NIR Control dual è facilmente installabile sul tubo di lancio di BiG X ed è protetto dai danneggiamenti tramite una copertura. Il sensore NIR può anche essere impiegato nel sistema VanControl dual della ditta Zunhammer sfruttando la sua efficienza di analisi.
