BiG Pack

• Misure canale da 80 x 70 cm fino a 120 x 130 cm
• Gruppi di taglio XCut e VariCut e trincia anteriore PreChop per lunghezze di taglio corte
• VFS e regolazione della forza di pressatura elettronica per balle uniformemente compattate
• Nuovo sistema di legatura V KRONE per balle altamente compattate, di forma stabile e senza scarti
• Sistema MultiBale fino a nove piccole e maneggevoli balle all'interno di una balla grande
• HDP II: Fino al 70% in più di produttività o fino al 10% in più di densità delle balle rispetto all'HDP HighSpeed
• BaleCollect: carro per raccolta balle montato direttamente alla parte posteriore della pressa per un recupero efficiente e maggiore protezione del terreno

Con una pressa per balle quadrate di casa KRONE si acquista esperienza e competenza nella costruzione di presse. KRONE conosce le molteplici esigenze pratiche e offre una gamma completa di presse per balle quadrate con varie misure del canale di pressatura. Innovazioni riconosciute a livello internazionale come il sistema di riempimento variabile, l'equipaggiamento MultiBale unico nel suo genere e l'EasyFlow non comandato con rullo di alimentazione ad azionamento meccanico (Active Pick-up) sono alla base del successo della KRONE BiG Pack.

• La prima BiG Pack
• Introduzione del VFS
• Tante balle piccole raggruppate in una grande
• Un nuovo riferimento
• Maggiori possibilità
• Alta densità ancora più veloce
• Produttività record
• Nuovo dispositivo di taglio variabile
• Raggruppamento
• Prestazioni elevate
• Legatore V
• BiG Pack HDP II 1290 - la nuova generazione



BiG Pack HDP II 1290 - la nuova generazione Maggiore produttività, densità di compattazione e comodità: BiG Pack HDP II 1290 (VC) stabilisce nuovi standard seguendo la filosofia di successo di cui è erede.

Legatore V Massima affidabilità grazie alla tecnologia a legatore doppio senza fastidiosi residui di spago. Il legatore ­KRONE V convince.

Prestazioni elevate Maggiore comodità operativa e prestazioni, e più produttività – questi i punti di forza della nuova generazione BiG Pack che affiancherà la generazione HighSpeed.

Raggruppamento Il carrello raggruppa balle ­KRONE BaleCollect ottimizza la logistica della paglia. È in grado di raggruppare in campo sino a tre balle. Su strada BaleCollect segue sicuro e stabile la pressa, grazie al timone telescopico.

Nuovo dispositivo di taglio variabile Al ventaglio di soluzioni dedicate alla paglia corta si aggiunge il gruppo di taglio a 51 coltelli VariCut (VC).

Produttività record BiG Pack HDP II stabilisce nuovi record. ­KRONE è riuscita a sviluppare una pressa quadra gigante in grado di incrementare significativamente la produttività e la densità di pressatura.

Alta densità ancora più veloce La generazione «HighSpeed» rivoluziona il mercato delle presse per balle quadrate: rispetto ai modelli precedenti, produttività incrementata fino al 20% a parità di densità di pressatura.

Maggiori possibilità PreChop – il sistema trincia paglia integrato ridefinisce gli standard offrendo nuove possibilità di impiego delle balle quadre.

Un nuovo riferimento Viene introdotta BiG Pack 1290 HDP, con un immediato impatto sul commercio di paglia a livello mondiale.

­­­­Tante balle piccole raggruppate in una grande ­KRONE presenta il sistema MultiBale: la prima pressa sul mercato in grado di legare singolarmente fino a nove balle compatte raggruppate in una balla grande.

Introduzione del VFS Introduzione del VFS, il sistema di riempimento variabile ­KRONE. Il legatore doppio è disponibile per molti modelli BiG Pack.

La prima BiG Pack Nasce BiG Pack – ­KRONE costruisce la sua prima pressa per balle quadrate ...

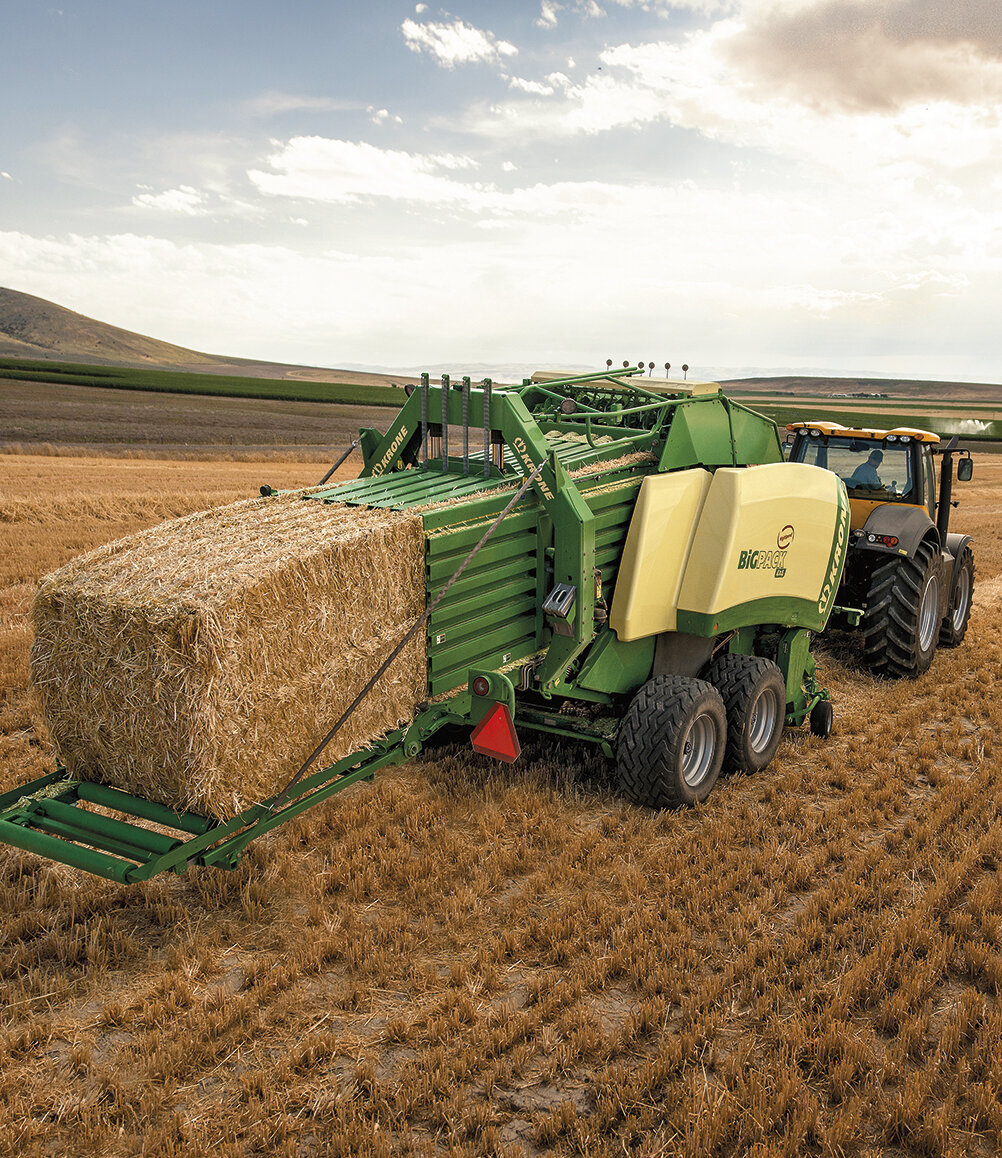

BiG Pack 4 x 4 (XC) HighSpeed: Meno balle per ettaro grazie ai 130 cm di altezza del canale e quindi raccolta in campo più veloce: risparmio di tempo e di costi del personale. Questa pressa viene impiegata principalmente con paglia e fieno.

BiG Pack 1290 (XC) HighSpeed: Balle solide larghe 120 cm ed alte 90 cm che convincono gli agricoltori di tutto il mondo. Con le sue ampie misure canale questo modello è predestinato alla paglia ed al fieno, se pure in alcuni paesi viene impiegato con successo anche nell'insilato.

BiG Pack 1270 (XC/VC) MultiBale HighSpeed: Questo modello permette di legare fino a nove balle piccole raggruppate in una grande. Il vantaggio: la balle grande è rapidamente raccolta in campo, quelle piccole sono poi facilmente frazionabili.

BiG Pack 1270 (XC/VC) HighSpeed: L'estrema versatilità di questo modello deriva dalle sue misure canale, 120 cm in larghezza e 70 cm in altezza. Le balle di paglia, fieno ed insilato risultano sempre stabili e compatte grazie ai sei legatori singoli o doppi.

BiG Pack 890 (XC) HighSpeed: Dotato di quattro legatori, questo modello, che vanta una misura canale di 80 cm di larghezza per 90 cm di altezza, ha dimostrato il proprio potenziale con la paglia e con l'insilato pesante.

BiG Pack 1290 HDP II (XC): Più densità di pressatura – maggiore velocità in campo. Grazie ad otto legatori doppi questa pressa raggiunge fino al 70% di produttività o fino al 10 % di maggiore peso rispetto a BiG Pack HDP HighSpeed. La potenza in campo di questo modello permette di gestire con efficienza la catena logistica della paglia.

BiG Pack 1290 HDP (XC/VC) HighSpeed: Balle come mattoni. Grazie al sistema di pressatura ad alta densità HDP, abbinato al canale allungato, è possibile ottenere balle con peso sino al 25% superiore alle soluzioni convenzionali. Questo abbatte i costi di trasporto della paglia.

BiG Pack 870 HDP (XC) MultiBale HighSpeed: Il modello «tre in uno». Offre un canale da 80 x 70 cm e densità di pressatura come una BiG Pack HDP. Dispone inoltre del sistema MultiBale permettendo di rispondere con flessibilità alle richiesta della clientela.

• Lavoro pulito: Maggiore potenza grazie a un numero di giri superiore del 30% rispetto a un raccoglitore d'andana comandato
• Rullo di alimentazione azionato per ottimi risultati anche con materiale fragile
• Funzionamento più regolare grazie all'assenza della camme
• Minore usura grazie al 68% di parti mobili in meno
• Esente da manutenzione e duraturo

KRONE "Active-Pick-up" – sotto questo nome si trova l'ormai affermato raccoglitore d'andana senza camme EasyFlow, integrato da un rullo di alimentazione. Il segreto di questo raccoglitore è la particolare forma dei raschiatori zincati. Grazie alla loro forma il flusso è continuo anche quando i denti si immergono. EasyFlow può operare ad un numero di giri maggiore del 30% - maggiore velocità in campo, maggiore produttività.

Semplice da regolare: Le pressioni di appoggio del rullo abbassa andana e del raccoglitore sono mediante le molle di trazione. L'altezza operativa minima del rullo abbassa andana è regolabile senza attrezzi tramite catene.

Rullo abbassa andana di serie: Il grande rullo abbassa andana assicura l'introduzione continua di prodotto. Il forragio non si accumula anche con andane irregolari e la macchina mantiene sempre le massime prestazioni ed elevata capacità di raccolta.

Regolazione dell'altezza di serie: In presenza di stocchi alti il raccoglitore può essere regolato tramite il limitatore di profondità: si riduce il carico gravante sui ruotini che sostengono il raccoglitore solo in casi di irregolarità estreme.

Delicata con la cotica: I ruotini tastatori pneumatici pivotanti sono rapidamente regolabili in altezza e seguono ogni curva. L'ottimo comportamento assicura anche in curva la protezione della cotica erbosa.

Nulla rimane a terra: La larghezza operativa di 1,95 o 2,35 metri (secondo DIN 11220) e le cinque file di denti distanziate di 55 mm assicurano la raccolta estremamente pulita di EasyFlow. La combinazione tra rullo di introduzione attivo e coclee laterali incrementa sensibilmente la produttività e dimostra la propria efficacia particolarmente con i prodotti secchi e fragili.

I vantaggi sono evidenti: Il sistema costruttivo semplice del raccoglitore EasyFlow comporta meno componenti in movimento e convince con la sua regolarità. La conseguente minore usura si traduce in minore manutenzione e quindi in costi ridotti.

• 16 lame o 26 lame garantiscono una lunghezza di taglio teorica di 44 mm, a seconda della larghezza del canale
• Denti dotati di larghe superfici di appoggio in acciaio Hardox
• Fondo rotore abbassabile idraulicamente con cassette portalame estraibili
• Azionamento a gruppi dei coltelli
• Il minore fabbisogno di potenza presente sul mercato

Il set di lame completo consente di ottenere lunghezze di taglio teoriche di 44 mm. Larghe superfici di appoggio in acciaio Hardox sui denti disposti a V riducono il fabbisogno di potenza e assicurano migliore qualità di taglio, elevata produttività e lunga durata di vita utile.

Facile e veloce: Le diverse lunghezze di taglio sono gestibili tramite la commutazione centrale: inserendo tutti i coltelli si avrà una lunghezza teorica di 44 mm, con metà coltelli disinseriti di 88 mm, con tutti i coltelli disinseriti nessun taglio.

Massima sicurezza: Il sistema di protezione singola a molle protegge i coltelli dai danni rilevanti in caso di introduzione di un corpo estraneo. Una passato il corpo estraneo i coltelli riassumono la loro posizione di lavoro.

Il sistema a cassetti Il gruppo d taglio XCut dispone di due cassetti. Sono abbassabili idraulicamente per permettere la sostituzione dei coltelli. Sono inoltre comodamente estraibili lateralmente, una per lato.

Larghe applicazioni in acciaio Hardox Assicurano la maggiore produttività, il taglio pulito a forbice aumentando la resistenza all'usura. Le applicazioni laterali sui denti, larghe 20 mm, garantiscono foraggio di qualità. Evitano che possa essere schiacciato o spappolato.

Il rotore di taglio e convogliamento viene azionato direttamente dalla trasmissione principale. L'innesto a camme protegge il rotore di taglio dai sovraccarichi. Nei modelli HDP II l'azionamento avviene tramite una cinghia di trasmissione inseribile.

Rotore potente, taglio potente: L'ampio diametro di 550 mm (720 mm su BiG Pack HDP II) convince. La disposizione a V permette ai denti di tirare con poco sforzo il prodotto attraverso i denti, riempiendo il canale di pressatura su tutta la larghezza.

• Fino a 51 coltelli
• Attivazione dei gruppi coltelli variabile
• Potenza grazie alla trasmissione a cinghia  al rotore a quattro stelle
• Paglia corta della più elevata qualità
• Manutenzione semplice e comoda
• Gruppo di trasmissione ad altissima sicurezza per le massime prestazioni presenti sul mercato

Con VariCut, KRONE offre un gruppo di taglio multilama disponibile per la BiG Pack 1270 e la BiG Pack 1290 HDP che con le sue 51 lame è impiegabile in modo estremamente versatile. VariCut permette di ottenere paglia corta con una lunghezza teorica minimale di 22 mm, ideale come elemento strutturale nel foraggio o per le lettiere.

I singoli cassetti possono essere estratti lateralmente senza necessità di attrezzi utilizzando un supporto da trasporto opzionale, comodamente spostabile con un comune transpallet.

[Translate to IT:] Mit nur einem Handgriff lässt sich eine Reinigungsklappe oberhalb der Messer umlegen, um Ablagerungen zu entfernen. Zusätzlich wird über eine integrierte Druckluftreinigung der Bereich der Messer und der Messereinzelsicherung sauber gehalten.

Possono essere preselezionati senza alcun attrezzo gruppi da 51, 26, 25, 12 e 5 coltelli. Il gruppo preselezionato viene poi attivato idraulicamente dal posto di guida. Tutte le camme di azionamento sono infilate sull'asta di comando e sono componibili anche gruppi personalizzati.

L'inserimento idraulico dei coltelli provoca il tensionamento del telaio del cassetto. Questo permette di sgravare i rulli di scorrimento del cassetto ed evita la propagazione delle vibrazioni generate dal taglio. È quindi preservata la facilità di estrazione e chiusura del cassetto.

[Translate to IT:] Ein seitlicher Verbundriemen treibt Pick-up und Rotor an. Dank permanenter Schlupfüberwachung wird der Rotor bei Überlast automatisch abgeschaltet und die Messer aus dem Gutfluss herausgeschwenkt. Zum Wiederaufnehmen der Arbeit werden aus der Kabine zuerst der Rotor neu gestartet und dann die Messer eingeschwenkt.

• Prodotto trinciato corto, lunghezza minima teorica: 21 mm
• Lunghezza di trinciatura regolabile, due controlame azionabili
• Sfibramento per una migliore capacità di assorbimento
• Con ingranaggi di comando e regolazione idraulica dell'altezza

La trincia anteriore integrata PreChop, disponibile per le presse per balle quadrate KRONE della nuova serie costruttiva BiG Pack 1270 (XC/VC), 1290 (XC) e 1290 HDP (XC), è dotata di 96 lame rotanti disposti su due file, ognuna con 47 controlame e ha una lunghezza di trinciatura teorica di 21 mm. Inoltre, PreChop non trincia semplicemente ma sfibra anche gli steli di paglia.

Uso flessibile di Active Pick-up: Lavorando con PreChop è possibile in caso di necessità arretrare e disattivare il rullo di introduzione di Active Pickup. È facilmente ribaltabile anche il rullo abbassa-andana. L'elevata luce da terra permette sempre l'uso della pressa senza dover rimuovere il trinciapaglia.

Legatura pulita: La presenza elevata di polvere richiede un sistema di pulizia dei legatori efficace. Per questo PreChop viene sempre abbinato al sistema di pulizia ad aria ad alte prestazioni, in grado di prevenire i depositi di materiale.

Rrimozione facile: È possibile smontare facilmente PreChop, qualora si prevedano periodi prolungati in cui non verrà utilizzato, rimuovendo i perni di fissaggio. Una volta rimossi e distaccato l'albero cardanico il trinciapaglia viene estratto lateralmente tramite i rulli da trasporto.

190 coltelli per una insuperabile qualità di trinciatura: Il rotore presenta un ampio diametro di 525 mm ed è dotato di 96 coltelli oscillanti disposti a gruppi. Due file, ciascuna con 47 controlame ed oltre 3000 rotazioni al minuto fanno sì che il foraggio sia trinciato per poi essere convogliato verso il raccoglitore della pressa BiG Pack. Un listello applicato tra le controlame provoca una turbolenza che favorisce la qualità di taglio. I due gruppi controlama sono regolabili indipendentemente in cinque differenti posizioni. Tutti i coltelli sono reversibili, con enorme vantaggio per la durata.

Maggiore versatilità: La paglia sminuzzata finemente e poco polverosa viene impiegata ad esempio come lettiera nei pollai, nelle cuccette dei bovini, negli allevamenti di maiali e bovini. Si adatta per integrare strutturalmente i foraggi poveri di fibre, come pacciamatura nella coltivazione di fragole e come substrato micologico. La paglia lavorata possiede maggiore capacità di assorbimento, è facilmente distribuibile nella stalla, non intasa i canali di scolo e permette una rapida mineralizzazione del letame.

• Compattazione omogenea grazie al riempimento a più fasi
• Precompattazione nel canale di pressatura per il riempimento completo del canale di pressatura
• Balle ben formate e stabili anche con andane piccole
• Balle compattate in modo omogeneo per ottenere un peso maggiore
• Frizione di sicurezza automatica per il lavoro sicuro anche al limite

Il principio di VFS: il convogliatore e l'alimentatore convogliano il prodotto nel canale di introduzione, nel quale viene accumulato e precompresso. Solo quando il canale di introduzione è del tutto pieno l'alimentatore introduce il prodotto nella camera di pressatura. Il sistema di riempimento variabile (VFS) è sinonimo di balle sempre dure anche in presenza di andane piccole e ridotta velocità di avanzamento.

il ritentore viene disattivato solo a riempimento della camera di precompattazione raggiunto. In questo modo libera il passaggio verso il canale di pressatura, attivando al tempo stesso una frizione.

fintantoché la camme dell'infaldatore non ruota le raffe e l'infaldatore accumulano e convogliano continuamente il prodotto nella camera di precompattazione. Il dispositivo di ritenzione non fa entrare il prodotto nel canale di pressatura.

a seconda del modello di pressa, VFS opera con tre oppure quattro convogliatori, un infaldatore ed un dispositivo di ritenzione. I convogliatori sono azionati da una camme comune. L'infaldatore viene azionato da una seconda camme articolata.

la frizione fa ruotare l'intera camme dell'infaldatore che ora convoglia il prodotto precompresso nel canale di pressatura. A questo punto l'infaldatore ed il dispositivo di ritenzione tornano nella loro posizione iniziale.

Con il sistema di riempimento variabile, KRONE offre ancora una volta una soluzione che entusiasma i professionisti. È l'esempio lampante della forza innovatrice che contraddistingue KRONE. Il sistema VFS combina i vantaggi dei sistemi a riempimento continuo con quelli ad introduzione volumetrica, ed ha permesso a KRONE di percorrere nuove vie per la realizzazione delle presse per balle quadrate. VFS permette di operare sempre con la massima efficienza, indipendentemente dalla forma e dal volume delle andane.

La pressa a due velocità: Krone BiG Pack permette di affrontare al meglio ogni situazione operativa. In presenza di andane voluminose BiG Pack opera con piena potenza: 1000 giri al minuto e 45 corse pistone al minuto. Con poco prodotto da raccogliere basta ridurre la potenza, scendendo ad 800 giri al minuto e 36 corse pistone al minuto, per pressare balle solide risparmiando carburante.

• Elevata massa inerziale e un elevato numero di giri per un funzionamento regolare
• Trasmissione diretta della potenza mediante alberi cardanici e frizioni di sicurezza
• Nessuna vite di rottura nel gruppo di trasmissione per la massima comodità d'uso
• Regolazione elettronica della forza di pressatura per una densità costante delle balle

L'impianto idraulico di bordo con regolazione automatica della forza di pressatura assicura sempre balle con forma regolare, anche in caso di variazione dell'umidità e della tipologia di foraggio. Due sensori misurano la reale forza esercitata dal pistone. Un sistema di controllo confronta questi valori con la forza di pressatura preselezionata. L'impianto idraulico di bordo adatta la pressione esercitata sulle pareti del canale.

Le presse BiG Pack sono dotate di lunghi canali di pressatura imbutiformi con dispositivi di ritenuta con carico a molla ai lati, nella parte anteriore e in quella superiore. Le estremità delle pareti laterali presentano bordi arrotondati che permettono di ottenere balle dalla superficie liscia.

Potente e sicuro: KRONE dota le presse quadre di pistoni di pressatura lunghi. Il primo vantaggio è la sicurezza per gli aghi. Il pistone ha un funzionamento equilibrato. Lavora a 49 corse /min nei modelli BiG Pack 870 e 890, a 45 corse/min nei modelli BiG Pack 1270, 1290 HDP e HDP II ed a 38 corse/min nella BiG Pack 4 x 4.

Azionamento diretto: Robusti alberi cardanici a ridotta manutenzione, dotati di frizione di protezione, assicurano l'azionamento delle scatole di trasmissione dell'infaldatore e dei legatori delle presse quadre KRONE. Questa soluzione tecnica è sinonimo di comfort ed affidabilità.

Modalità automatica: L'operatore imposta dal terminale il valore della densità tra 0% e 100%. La centralina regola quindi idraulicamente ed automaticamente la pressione nel canale.

Protezione esemplare: Durante le fasi di avvio Big Pack è protetta tramite una frizione. In caso di sovraccarico della macchina interviene un giunto automatico a cuneo.

Funzionamento regolare e comfort di guida: Il volano di ampie dimensioni e massa previene le oscillazioni garantendo il funzionamento regolare. I picchi di carico vengono annullati, KRONE BiG Pack opera con regolarità e con minore assorbimento di potenza.

Avvio semplice: Per un avvio della macchina delicato e senza contraccolpi, tutte le presse BiG Pack possono essere dotate di avviatore idraulico. Un motore accellera il volano prima che venga avviata la presa di forza del trattore. Su BiG Pack HDP II l'avviatore idraulico è di serie.

• Grandi cilindri idraulici per balle con elevata densità di pressatura
• Sensore elettronico con ruota a stella per una lunghezza delle balle costante
• Asse tandem fino a max. 60 km/h o asse singolo fino a 40 km/h
• Gruppo Boogie con asse fisso o autosterzante

Le presse per balle quadrate BiG Pack sono dotate di cilindri di grandi dimensioni in grado di assicurare massima densità di pressione. Per aumentare la produttività sono disponibili assali tandem, fissi o sterzanti, in grado di viaggiare su strada sino a 60 km/h, se permesso dalla normativa.

A scelta: l’assale Boogie è disponibile in due varianti, assale sterzante posteriore con cilindro bloccante per l’arresto in posizione centrale o assale fisso. Entrambe le versioni sono omologate per velocità fino a 40 km/h.

Assale Boogie con sospensioni a balestre a 4 strati: l’elevata escursione unita alla distribuzione omogenea del peso tra assale anteriore e posteriore offre numerosi vantaggi per il passaggio su fondi morbidi.

Assale singolo di serie su molti modelli: omologato fino a 40 km/h e pneumatici di grandi dimensioni (esclusa BiG Pack 1290 HDP). In base al modello sono disponibili diverse misure pneumatici da 700/45-22.5/12 PR fino a 800/40 R 26.5.

Espansibile: BiG Pack è dotata di telaio con parte terminale robusta e predisposta per vari accessori. Questo ne semplifica il montaggio, ad esempio del carrello raccolta balle.

Lunghezza costante: La lunghezza della balla viene determinata mediante sistema elettronico con ruota a stella. La stella è posizionata al centro del canale di pressatura.

Piena potenza per balle durissime: Fino a 6 cilindri di grandi dimensioni azionano le pareti laterali e quella superiore del canale di pressatura. La forcella è estremamente robusta ed è stata studiata per sopportare elevate e continue sollecitazioni.

• Elevata sicurezza funzionale – semplice guida dello spago
• Pulizia ad aria compressa di serie
• Lubrificazione centralizzata di serie
• Elevata durata utile

Balle ben compattate e dalla forma stabile sono garantite con il sistema di legatura KRONE. I doppi legatori sono dotazione di serie per BiG Pack 870 HDP e per i modelli con altezza canale superiore ai 70 cm; legano con assoluta affidabilità le balle ad alta densità ed i prodotti ad elevata elasticità. La BiG Pack 1270 è dotata di serie di legatori singoli, sono disponibili in opzione i legatori doppi.

[Translate to IT:] Serienmäßig sind die BiG Pack 1270 mit Einfachknotern (System Deering) ausgestattet. Optional können aber auch Doppelknoter für die Maschinen geordert werden, die vor allem bei der Version Multibale zwingend notwendig sind.

[Translate to IT:] Alle BiG Pack Modelle sind serienmäßig mit einer Zentralschmierung ausgestattet, welche sicherstellt, dass die wesentlichen Schmierstellen mit Fett versorgt werden. Lediglich einige wenige Schmierstellen müssen händisch versorgt werden. Erhöhter Verschleiß aufgrund von Mangelschmierung oder eindringendem Staub wird somit vermieden.

Spago a volontà: Con 32 bobine di spago (54 su HDP II) è possibile pressare più di 900 balle senza dover ricaricare. I vani porta spago sono dotati di guarnizione anti-polvere e possono essere sollevati per un facile accesso alla macchina durante la manutenzione.

Il sistema di pulizia ad aria compressa dei legatori garantisce la massima affidabilità anche in condizioni operative estreme. I condotti dell'aria sono posizionati in modo da pulire i legatori con regolarità. Questo accorgimento consente una maggiore durata di vita dei legatori e garantisce un funzionamento affidabile delle presse. Tuttavia, non tutti i trattori dispongono di un impianto aria compressa. Per produrre l'aria per la pulizia dei legatori sui modelli dotati di freni idraulici è presente un compressore indipendente.

Durante il processo di pressatura vengono condotti alla balla due spaghi, uno superiore ed uno inferiore, che vengono legati tra loro all'inizio (nodo di partenza 1) ed alla fine (nodo di chiusura 2) della balla. Lo spago inferiore viene condotto dall'ago mediante un sistema di tensionamento; avvolge il fondo e le due estremità della balla. Lo spago superiore viene inserito direttamente mediante un tenditore e chiude la parte superiore della balla. Questo accorgimento assicura che la macchina possa funzionare con la massima pressione con tutti i tipi di prodotto.

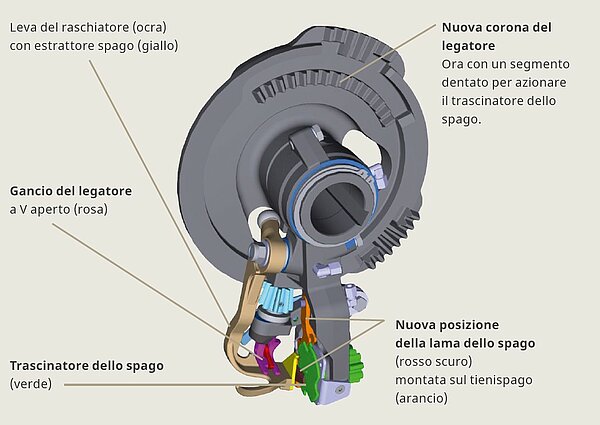

[Translate to IT:] Namensgebend für den KRONE V-Knoter ist der V-förmig geöffnete Knoterhaken, der es ermöglicht, die Schlaufe des zweiten als Schlaufenknoten ausgeformten Knotens nach unten abzuziehen. Der sonst systembedingte Garnschnipsel des Doppelknoters wird somit als stabilitätssteigernde Schlaufe in den Startknoten des Ballens hineingezogen und verbleibt nicht auf dem Ballen.

[Translate to IT:] Das Messer hat seine neue Position direkt vor der Garnhaltescheibe. Durch die Drehung der Garnhaltescheibe zwischen den beiden Zyklen des Knoterhaken werden die Garnstränge durchs Messer gezogen und getrennt. Der Abstreifhebel schiebt den Knoten präzise von Knoterhaken.

[Translate to IT:] Über die geänderte Kontur und Segmentierung der Knoterscheibe werden Garnhaltescheibe und Knoterhaken angesteuert. Auffällig ist das im Vergleich zum herkömmlichen Deering Doppelknoter entfallene zweite Zahnsegment für die Garnhaltescheibe.

Il legatore a V opera affidabilmente e con ridotta usura secondo il sistema a doppio nodo Deering, senza che gli scarti tipici di questo sistema siano dispersi nell'ambiente, ma integrati efficacemente nel secondo nodo (nodo di partenza), assicurando così maggiore stabilità all'intera legatura.

Anche balle piccole possono essere grandi

• Fino a 9 balle singole in una balla grande

• Lunghezza balle selezionabile da 0,30 m a 1,35 m

• Movimentazione semplice grazie alle piccole balle

• Elevata produttività in campo

2. KRONE MultiBale funziona con bracci porta aghi divisi: un dispositivo permette di accoppiare o disaccoppiare i due bracci. Ovviamente questa operazione avviene comodamente e rapidamente dal sedile della trattrice.

Da grande a piccole - Già durante il lavoro in campo l’operatore seleziona mediante l’unità di comando posta in cabina le misure desiderate. La lunghezza delle singole balle può essere impostata mediante l’unita di comando da 300 a 1350 mm senza scatti. Le singole balle piccole vengono legate con 2 spaghi, l’insieme invece viene legato da 4 spaghi. È possibile pressare anche balle tradizionali, in questo caso la balla viene legata con sei spaghi.

MultiBale – un’esclusiva KRONE: Fino a 9 balle singole racchiuse in una balla di grandi dimensioni. Il premiato sistema MultiBale semplifi ca la movimentazione e l’utilizzo. La lunghezza delle balle di piccole dimensioni è regolabile tra 0.30 e 1,35 m. Naturalmente è possibile pressare anche una balla singola con lunghezza fi no a 2,70 m. Il sistema MultiBale rende BiG Pack ancora più versatile. KRONE è riuscita a soddisfare un grande desiderio degli utilizzatori: il sistema MultiBale delle presse quadre giganti KRONE BiG Pack 1270 VFS (XC) con legatori doppi ed elettronica Komfort. MultiBale permette di raccogliere velocemente il prodotto in campo e di consegnare ai clienti grandi balle facilmente porzionabili. La lunghezza dell’intera balla e il numero di balle piccole contenute sono comodamente selezionabili direttamente dalla cabina del trattore. Il sistema MultiBale si è rapidamente affermato sul mercato poiché le balle di piccole dimensioni possono essere meglio movimentate e immagazzinate in spazi ristretti.

• Display touch a colori ad alta risoluzione e ottima comodità d'uso
• Grazie all standard ISOBUS i terminali disponibili per la BiG Pack KRONE sono utilizzabili anche con ogni macchina compatibile con ISOBUS
• In combinazione con un trattore compatibile con ISOBUS, la KRONE BiG Pack può essere comandata anche direttamente dal terminale ISOBUS del trattore

Il terminale DS 500 di KRONE è dotato di uno schermo touch a colori che permette di gestire comodamente tutte le principali funzioni della macchina. Un massimo di comodità d'uso viene offerto dai terminali ISObus CCI 800 e CCI 1200, che possono essere utilizzati contemporaneamente per la gestione della macchina e per visualizzare le immagini trasmesse dal sistema video.

Tutte le macchine KRONE compatibili con lo standard ISOBUS possono essere comandate direttamente dal terminale ISOBUS del trattore. È suffi ciente collegare un unico cavo e l'abituale interfaccia KRONE viene visualizzata sull'unità di comando del trattore. Comandi aggiuntivi disponibili su alcune trattrici, come il joystick WTK, possono semplifi care ulteriormente l'utilizzo della macchina.

Il terminale ISObus CCI 1200 dotato di uno schermo touch da 12" permette di visualizzare sempre due Terminali Universali (TU) contemporaneamente. Così ad esempio è possibile gestire tramite il terminale BiG Pack, carrello raccogli balle e sistema video utilizzando un unico monitor. Si risparmia denaro e si aumenta la visuale dalla cabina. Lo schermo a colori permette con la sua alta risoluzione anche di visualizzare le funzioni in una mini finestra.

Il terminale ISObus CCI 800 è dotato di uno schermo touch da 8" ed è in grado di gestire la macchina e contemporaneamente le immagini video, ad esempio del carrello raggruppa balle. Questa multifunzionalità risparmia costi e permette una perfetta visuale. Per rendere l'utilizzo della macchina ancora più comodo è possibile abbinare al terminale un joystick AUX. Lo schermo a colori permette con la sua alta risoluzione anche di visualizzare le funzioni in una mini finestra.

Il compatto terminale DS 500 è dotato di uno schermo a colori da 5,7" e permette la comoda e facile gestione delle funzioni della macchina. Può essere comandato sia tramite i dodici tasti, sia usando lo schermo touch, o ancora per mezzo della rotellina presente sul retro.

• Fino al 70% di produttività in più rispetto alla BiG Pack 1290 HDP HighSpeed
• Fino al 10% di densità in più rispetto alla
• BiG Pack 1290 HDP HighSpeed
• Otto legatori doppi (legatori a V KRONE) per la massima densità di pressatura senza scarti
• I vani portaspago abbassabili idraulicamente facilitano manutenzione e carico bobine

Pulizia della macchina KRONE PowerClean – di serie sulla BiG Pack 1290 HDP II
Fino al 70 % di produttività in più ovvero fino al 10 % di pressione in più rispetto a BiG Pack 1290 HDP HighSpeed – questo l'ambizioso obiettivo alla base del progetto BiG Pack HDP II. Numerose caratteristiche innovative aumentano l'efficienza e la comodità d'uso di questa pressa.

54 bobine a bordo: 27 bobine per vano porta spago – riserva adatta anche alle giornate di lavoro lunghe. Per semplificare il carico delle bobine o per eseguire la manutenzione è possibile abbassare idraulicamente i vani, comodamente dal posto di guida. Grazie all'impianto luci a LED avrete tutto sotto controllo anche di notte.

Estrattore ultima balla divisibile: Un perno permette di dividere l'estrattore ultima balla. In questo modo è possibile estrarre solo l'ultima balla, o svuotare l'intero canale.

Otto legatori doppi: Balle ad alta densità, ben formate e stabili ed elevate velocità di avanzamento – una sfida non da poco per lo spago ed i legatori, specialmente con i prodotti altamente elastici. Per questo KRONE ha sviluppato insieme alla ditta Rasspe per BiG Pack HDP II un sistema di legatura totalmente nuovo, dotato di otto legatori più snelli. La tensione dei singoli spaghi viene minimizzata, è possibile legare con sicurezza anche con densità elevate.

Rotore maggiorato per maggiore produttività: Il rotore maggiorato del 30 %, dotato di cinque file di denti, assicura elevata produttività. I denti disposti a V spingono il foraggio tra i coltelli e assicurano il corretto convogliamento dello stesso verso il canale.

A piena potenza: Nei modelli con infaldatore il raccoglitore è azionato direttamente dalla scatola principale, tramite cardano. Una frizione a nottolini protegge il raccoglitore dai sovraccarichi.

Trasmissioni indipendenti: Il raccoglitore ed il gruppo di taglio in dotazione a Big Pack HDP II XCut sono azionati tramite una cinghia di trasmissione a 4 gole separata; in caso di blocco della macchina questa si disattiva automaticamente. All'avvio della pressa gli aggregati vengono attivati solo dopo l'avvio dei componenti principali.

Avvio semplice: Per permettere un avvio graduale BiG Pack HDP II è dotata di serie di un avviatore idraulico. Due motori idraulici azionano il volano prima dell'azionamento della presa di forza del trattore. La trasmissione intermedia montata sul timone assicura non solo un andamento longilineo degli alberi cardanici, ma è anche in grado di incrementare il numero di giri. Questo permette di sfruttare con maggiore efficienza la massa inerziale.

Azionamento diretto: Al posto di catene e bulloni di sicurezza KRONE ha dotato le sue presse quadre di cardani, scatole di trasmissione e frizioni di sicurezza, robuste e a ridotta manutenzione. Questa soluzione tecnica è sinonimo di comfort ed affidabilità.

Standard per densità di pressatura e velocità: Trasportate la paglia su lunghe distanze? Dovete pressare grandi quantità di prodotto, con poco tempo a disposizione? Volete sfruttare con più efficienza gli spazi di stoccaggio? Quale che siano le Vostre esigenze, gli ingegneri KRONE hanno sviluppato la macchina che fa al caso Vostro:BiG Pack HDP II offre maggiore densità di pressatura abbinata a velocità più elevata.

Grande e forte: Dopo numerosi anni di esperienza con BiG Pack 1290 HDP (High Density Press) KRONE ha introdotto BiG Pack HDP II, fratello maggiore del modello di successo BiG Pack HDP, una pressa di nuova concezione con la quale ha affermato la propria posizione di leader del mercato «alta densità».

• Risparmio di tempo e costi nel recupero delle balle grandi
• Comportamento ottimale su strada grazie al timone telescopico
• Differenti modalità di deposito in base alle successive fasi di lavoro
• Dotato di serie di pesa integrata
• Efficienza e protezione del suolo

KRONE BaleCollect durante la pressatura raggruppa sino a tre balle quadre larghe 120 cm o, in opzione, sino a cinque balle larghe 80 cm. Le diverse modalità di deposito permettono l'ottimale predisposizione delle balle per le successive operazioni in campo. Terminata la pressatura si ha così una riduzione dei tempi di recupero delle balle, si ottimizzano i transiti in campo minimizzando la compattazione del terreno.

Durante la guida su strada la lunghezza del carrello viene ridotta a meno di tre metri, il timone si estende, le ruote sterzanti vengono bloccate. A questo punto BaleCollect procede seguendo al pressa con precisione, anche con velocità elevata o nelle svolte strette.

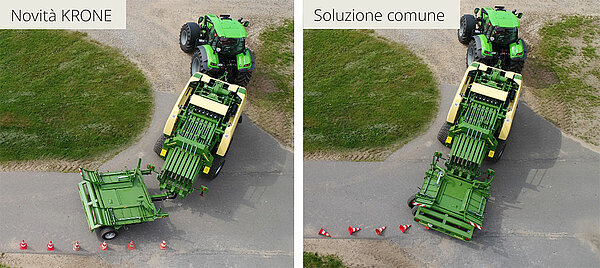

Intelligente su strada: I carrelli raggruppa balle vengono attaccati direttamente alla pressa, in modo da poter ricevere le balle dal canale. Per assicurare la guida scura su strada KRONE ha concepito un attacco innovativo tramite un timone telescopico.

Deposito balle su misura: La raccolta in campo delle balle può richiedere differenti modalità di deposito. Con BaleCollect e balle larghe 120 cm possono essere scelte sino a cinque differenti modalità di deposito. Se tutte le balle dovranno essere deposte a bordo campo troveranno applicazione le modalità «3 balle» o «3 + 1 balle». Se invece andranno deposte balle fasciate sono ideali le modalità «2 adiacenti» o «2 separate». A seconda che le balle debbano essere fasciate a due a due oppure caricate direttamente dal fasciatore. In ogni momento è possibile optare per il deposito manuale con la semplice pressione di un tasto.

Il principio di funzionamento: Il piano di carico del raggruppatore BaleCollect ha una capienza sino a tre balle larghe 120 cm, o sino a cinque nel caso di balle larghe 80 cm. Non appena la balla esce dal canale l'apposita barra mobile la spinge a destra o a sinistra, in modo da permettere il caricamento della successiva balla. Al raggiungimento della disposizione secondo la modalità prescelta le balle vengono scaricate automaticamente.

In aggiunta ai due vani laterali possono essere montati nella parte posteriore altri due vani opzionali. In totale sono in grado di trasportare 12 bobine di spago oppure 10 bobine ed una cassetta porta attrezzi. (non compatibili con il carrello BaleCollect)

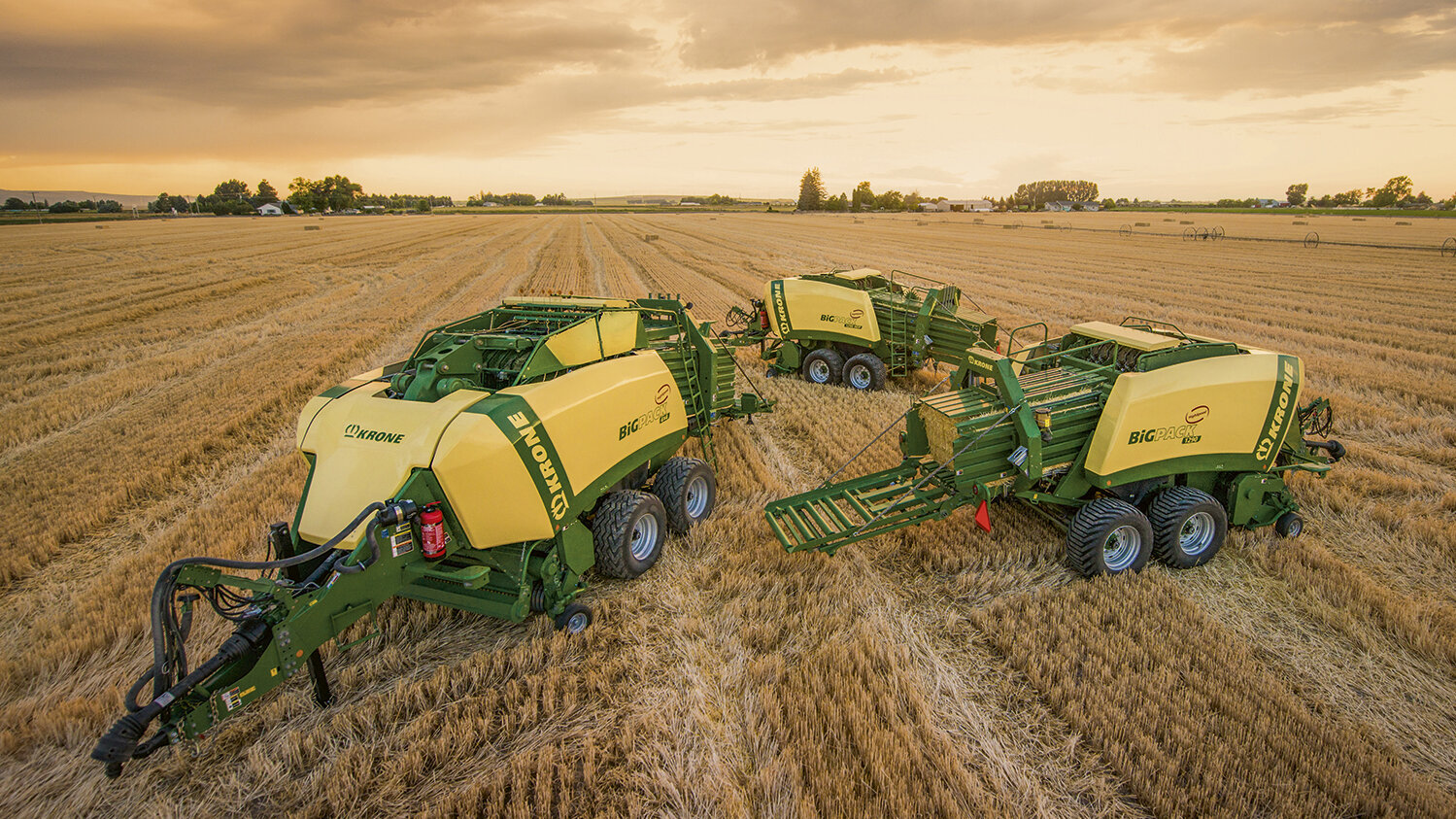

Tutto sotto controllo: Le presse quadre KRONE possono essere dotate di telecamera posteriore con monitor a colori. Il monitor è predisposto per il collegamento di una seconda telecamera. In alternativa è possibile collegare la telecamera al terminale di comando CCI.
