BiG X 680 · 780 · 880 · 980 · 1080 · 1180

Ensileuses BiG X de 687 à 1156 CV

BiG X 680 · 780 · 880 · 980 · 1080 · 1180

Ensileuses

Les ensileuses BiG X 680 ∙ 780 ∙ 880 · 1180 ­KRONE sont ultra performantes avec une puissance entre 687 et 1156 CV. Elles impressionnent par leur rendement élevé et leur qualité de hachage, mais également par leur confort et leur facilité d'utilisation.

  • Puissants moteurs peu polluants de 687 à 1156 CV
  • 6 rouleaux d’alimentation pour la sécurité et la qualité de hachage
  • Rotors hacheurs MaxFlow 20, 28, 36 couteaux, rotors biogaz 40 et 48 couteaux
  • Éclateur à rouleaux OptiMaxx pour un conditionnement intensif des grains
  • VariLOC ­KRONE pour une souplesse d’utilisation entre la coupe longue et courte
  • VariQuick ­KRONE pour une modification rapide de l‘équipement avec/sans éclateur
  • Attelage confortable des têtes de récolte grâce à un support à arceau
  • Fixation individuelle des roues pour une maniabilité extrême
  • Cabine confortable réglable en hauteur pour une vue d'ensemble optimale

Vidéo du produit

KRONE BiG X 680 ·780 · 880 · 1180 – Ensileuses de précision

Les ensileuses BiG X 680 ∙ 780 ∙ 880 ∙ 1180 KRONE sont ultra performantes avec une puissance entre 687 et 1156 CV. Elles impressionnent par leur rendement élevé et leur qualité de hachage, mais également par leur confort et leur facilité d'utilisation.

World's most powerful forage harvester

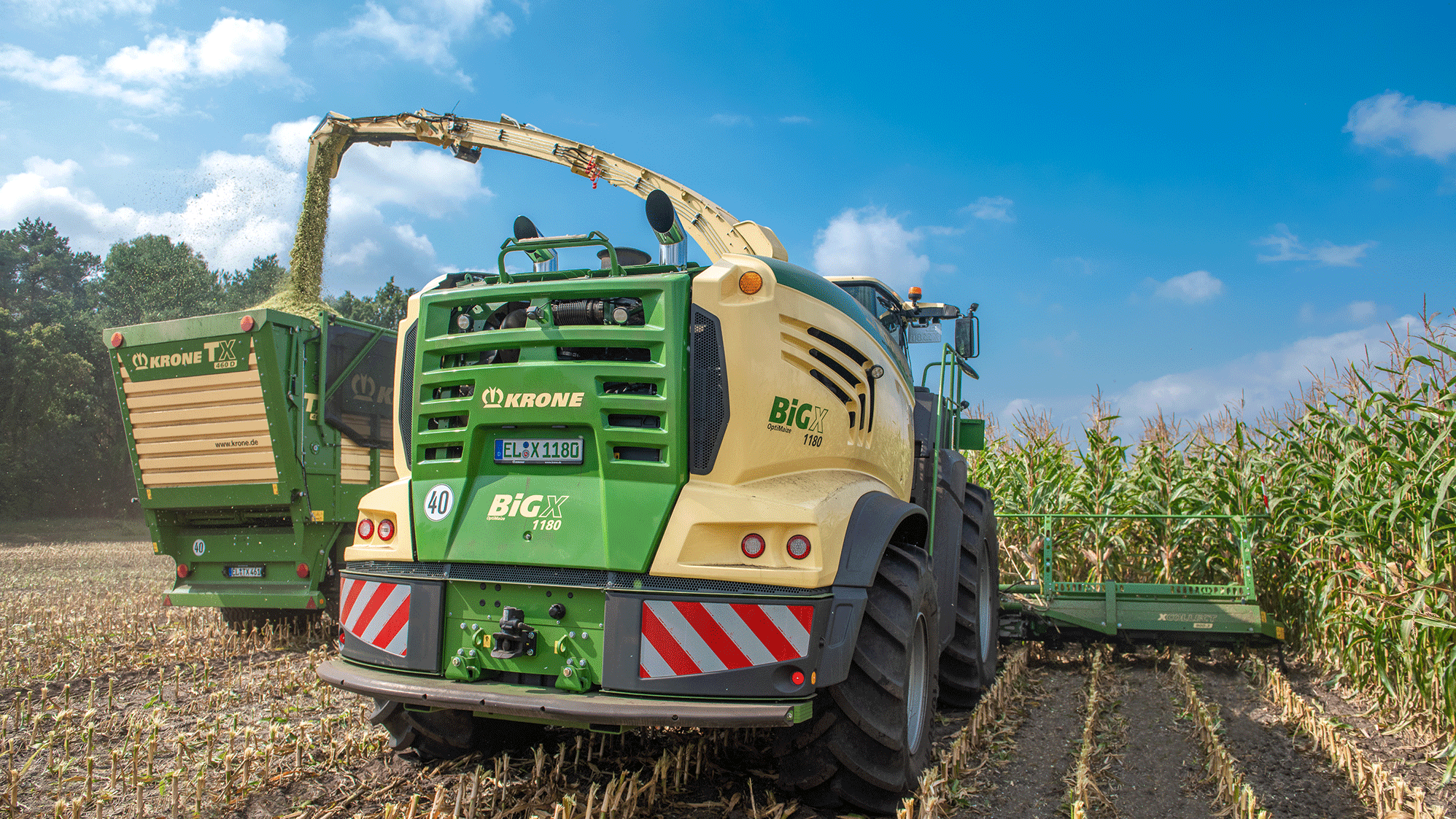

KRONE BiG X 1180

Our new BiG X 1180 has 1156 HP and is the world's most powerful forage harvester powered by an V12 Liebherr engine.

Caractéristiques du produit

Ensileuses
Ensileuses
  • 6 rouleaux d‘alimentation pour une sécurité et une qualité de hachage exceptionnelles
  • Rotors MaxFlow ­KRONE : 20, 28, 36 couteaux, rotor biogaz 40 et 48 couteaux
  • ­VariLOC ­KRONE : Utilisation flexible en coupe longue et courte
  • Eclateur à rouleaux OptiMaxx : diamètre jusqu'à 305 mm, largeur 710 mm et denture oblique, pour un conditionnement intensif des grains
  • ­VariQuick ­KRONE : Modification d’équipement rapide pour le travail avec et sans éclateur
  • VariStream ­KRONE : Fonds de rotor et de soufflerie montés sur ressorts pour un flux continu de la récolte
  • Puissants moteurs peu polluants de 687 à 1 156 CV
  • Suspension indépendante des roues pour une maniabilité extrême
  • Cabine confortable réglable en hauteur pour une vue d'ensemble optimale

Les ensileuses BiG X 680 - 1180 ­KRONE sont ultra performantes avec une puissance entre 687 et 1 156 CV. Elles impressionnent par leur rendement élevé et leur qualité de hachage, mais également par leur confort et leur facilité d'utilisation.

OptiMaize KRONE
OptiMaize KRONE
  • Technique de hachage ­KRONE pour un maïs offrant une excellente qualité fourragère
  • OptiMaize S, M, L, XL avec des longueurs de coupe variables de 4 à 30 mm
  • Rotors MaxFlow et rotors Biogaz ­KRONE intégrant un nombre de couteaux différent pour une longueur de hachage adaptée à chaque exploitation
  • Éclateurs à rouleaux OptiMaxx ­KRONE pour un excellent défibrage et une pulvérisation totale du grain
  • VariLOC ­KRONE pour une coupe flexible, longue ou courte sans transformation

Grâce à OptiMaize, la BiG X ­KRONE devient une ensileuse absolument flexible, permettant de réaliser toutes les longueurs de coupe nécessaires à une exploitation de production fourragère. Les rotors MaxFlow et les rotors biogaz dotés d‘un nombre de couteaux différent, associés aux éclateurs ­KRONE adaptés garantissent la meilleure qualité de hachage, un éclatement intensif et différentes longueurs de hachage sur une plage de 4 à 30 mm. Grâce au système VariLOC, la BiG X est en mesure de couvrir cette large plage avec une fréquence de coupe réduite, sans modification ou remplacement du rotor.

OptiMaize XL
OptiMaize XL

OptiMaize XL : Pour un taux de maïs supérieur à 80 % dans la ration des vaches laitières sans une proportion importante d’herbe ou de paille, des longueurs de coupe de 20 à 30 mm permettent d’éviter un manque de valeur structurelle dans le fourrage. Le rotor MaxFlow avec ses 20 couteaux, associé à l’éclateur OptiMaxx KRONE, doté de 105/123 dents avec une différence de régime de 30 %, 40 % ou 50 %, est idéal pour produire un maïs coupe longue. Pour un conditionnement optimal et un débit maximal, les éclateurs à disques KRONE avec leur grande surface de friction 2,5 fois plus importante représentent une alternative intéressante.

OptiMaize L
OptiMaize L

OptiMaize L : Les longueurs de coupe de 11 à 19 mm sont optimales pour l’élevage laitier avec une proportion de maïs de 60 % dans la ration. Un conditionnement du maïs d’ensilage favorisant les fibres brutes structurées est une condition nécessaire pour obtenir un fourrage adapté aux ruminants et donc aux vaches laitières. Pour OptiMaize L, il faudra privilégier l’utilisation du rotor MaxFlow KRONE équipé de 28 couteaux ou 20 couteaux. Pour un grain pulvérisé, il est recommandé d’utiliser l’éclateur OptiMaxx KRONE, doté de 105/123 dents, dont la différence de régime peut être augmentée de 30 % à 40 % ou 50 %.

OptiMaize M
OptiMaize M

OptiMaize M : Pour l’engraissement des bovins et pour les élevages laitiers nourris essentiellement à l’herbe et jusqu’à 40 % de maïs, les longueurs de hachage idéales varient entre 8 et 10 mm. Cette longueur et une préparation correspondante du produit haché permettent d’éviter un manque de fibres brutes dans la ration. Pour OptiMaize M, les rotors MaxFlow KRONE 36 et 28 couteaux sont les mieux adaptés. Les éclateurs OptiMaxx KRONE dotés de 123/144 dents, dont la différence de régime peut passer de 30% à 40% ou 50 %, sont idéaux.

OptiMaize S
OptiMaize S

OptiMaize S : Sous forme de substrat destiné à une installation biogaz, le maïs est dans la mesure du possible haché court. Dans la pratique, une longueur de hachage de 4 à 7 mm en fonction de l’humidité, a fait ses preuves. En effet, plus la longueur de hachage est courte, plus la surface d’attaque pour les bactéries méthanogènes dans le fermenteur est importante ce qui favorise le rendement en gaz. Pour la récolte du maïs biogaz, les ensileuses Krone sont équipées du rotor biogaz. Il est doté de 40 ou 48 couteaux. OptiMaize S est aussi possible avec un rotor MaxFlow 36 couteaux. Un éclateur OptiMaxx KRONE 123/144 dents avec une différence de régime de 30% défibre ensuite la récolte et pulvérise les grains de maïs pour qu’ils fermentent facilement.

« OptiMaizer » avec l’ensileuse BiG X KRONE
« OptiMaizer » avec l’ensileuse BiG X KRONE

«OptiMaizer» avec l‘ensileuse BiG X­ KRONE : Récolter un fourrage de qualité exceptionnelle – c‘est le propre du concept OptiMaize développé par ­KRONE. En fonction de la composition de la ration, les éleveurs de bovins ont besoin de silos de maïs contenant des longueurs de hachage différentes. La règle principale étant : moins la ration intègre de fibres, plus la longueur de coupe du maïs doit être importante pour permettre une alimentation adaptée aux ruminants. Les longueurs de coupe courtes sont surtout utilisées pour le maïs servant de substrat de fermentation dans les installations biogaz. Les élevages laitiers ou d‘engraissement des bovins ont besoin eux de longueurs de coupe nettement plus importantes, en fonction des besoins de teneur en fibres. Différents rotors (voir tableau) et éclateurs permettent aux ensileuses BiG X de récolter le maïs avec OptiMaize ­KRONE de façon flexible en procédé coupe courte et coupe longue. VariLOC ­KRONE s‘avère être la solution idéale pour récolter par exemple le matin un maïs biogaz haché fin et dès midi un maïs ensilage haché plus long, destiné aux bovins. La boîte de vitesses intégrée dans la poulie du rotor hacheur permet de réduire en quelques minutes le régime du rotor de 1 250 à 800 tr/min. La réduction de la fréquence de coupe augmente la plage de longueur de coupe jusqu‘à 50 %. Ce procédé permet, sans modification supplémentaire du rotor, de sélectionner rapidement une coupe courte ou une coupe longue Associée aux différents éclateurs à rouleaux OptiMaxx ­KRONE, la BiG X devient ainsi une véritable machine polyvalente. Dans la pratique, les longueurs de coupe se répartissent en quatre niveaux : OptiMaize S, M, L, XL. Pour conditionner de façon optimale le maïs d‘ensilage en fonction de l‘utilisation, ­KRONE propose grâce au concept OptiMaize, les solutions techniques suivantes.

"OptiMaizer" avec l‘ensileuse BiG X KRONE Récolter un fourrage de qualité exceptionnelle – c‘est le propre du concept OptiMaize développé par KRONE. En fonction de la composition de la ration, les éleveurs de bovins ont besoin de silos de maïs contenant des longueurs de hachage différentes. La règle principale étant : moins la ration a de fibres, plus la longueur de coupe du maïs doit être importante pour permettre une alimentation adaptée aux ruminants. Les longueurs de coupe courtes sont surtout utilisées pour le maïs servant de substrat de fermentation dans les installations biogaz. Les élevages laitiers ou d‘engraissement des bovins ont besoin eux de longueurs de coupe nettement plus importantes, en fonction des rations de fourrage afin d‘offrir une teneur en fibres suffisante. Différents rotors hacheurs (voir tableau) et conditionneurs permettent aux ensileuses BiG X de récolter le maïs avec OptiMaize KRONE de façon flexible en procédé coupe courte et coupe longue. VariLOC KRONE s‘avère être la solution idéale pour récolter par exemple le matin un maïs énergétique haché fin et dès midi un maïs d‘affouragement pour les bovins haché grossier. La boîte de vitesses intégrée dans la poulie du rotor hacheur permet de réduire en quelques minutes le régime du rotor de 1250 à 800 tr/min. La réduction de la fréquence de coupe augmente la plage de longueur de coupe jusqu‘à 53 %. Ce procédé permet, sans modification supplémentaire du rotor, de sélectionner rapidement une coupe courte ou une coupe longue. Associée aux différents éclateurs de grains KRONE, la BiG X devient ainsi une véritable machine polyvalente. Dans la pratique, les longueurs de coupe se répartissent en quatre niveaux : OptiMaize S, M, L, XL. Pour conditionner de façon optimale le maïs d‘ensilage en fonction de l‘utilisation, KRONE propose grâce au concept OptiMaize, les solutions techniques suivantes.

Flux de récolte
Flux de récolte
  • Qualité de hachage exceptionnelle grâce aux 6 rouleaux d‘alimentation
  • Débit élevé avec les rotors MaxFlow et rotors biogaz
  • Conditionnement intensif des grains grâce à l'éclateur à rouleaux OptiMaxx
  • Longueurs de hachage adaptatives grâce à VariLOC et à la moitié du jeu de couteaux
  • Flux de récolte continu grâce à VariStream
  • Portée de projection réglable en option via StreamControl
  • Passage rapide du canal herbe à l‘éclateur grâce à VariQuick

Grâce à sa technique novatrice, la BiG X satisfait aux exigences toujours croissantes en matière de rendement et de qualité. Les rouleaux d‘alimentation et les rotors, dotés d‘un nombre de couteaux différent, dont la vitesse est réglable, permettent une adaptation optimale de la longueur de coupe. Les rendements maximums sont obtenus grâce aux fonds de rotors et aux parois arrière de soufflerie montés sur ressorts qui garantissent un flux de récolte continu.

Flux de récolte
Flux de récolte

Alimentation

  • Pour une longueur de hachage adaptée
  • 6 rouleaux d‘alimentation entraînés hydrauliquement
  • Vitesse réglable en continu depuis la cabine


Rotor

  • Garant de la meilleure qualité de hachage
  • Rotors hacheurs MaxFlow dotés de 20, 28 ou 36 couteaux
  • Rotors biogaz 40 et 48 couteaux


VariStream

  • Débit maximal
  • Fond de rotor porte-couteaux montée sur ressorts
  • Paroi arrière d‘accélérateur d‘éjection montée sur ressorts
  • Flux de récolte continu, même si l‘alimentation de récolte est irrégulière


VariQuick

  • Temps minimal pour le passage du canal herbe/à l‘éclateur de grains
  • Modification d‘équipement rapide pour le travail avec l‘éclateur de grains ou le canal herbe
  • Dépose confortable de l‘éclateur de grains par le biais d‘un dispositif de pivotement mécanique

Eclateur à rouleaux OptiMaxx

  • Rouleaux de 250 mm ou 305 mm de diamètre et 710 mm de large pour des rendements maximums
  • Profil de rouleau à denture oblique avec un effet de cisaillement unique pour un conditionnement parfait
  • Excellent défibrage grâce au différentiel de vitesse jusqu'à 50 %


StreamControl

  • Puissante soufflerie
  • Portée de projection réglable
  • Chargement précis des remorques de transport qui suivent
  • Puissance absorbée réduite pour un chargement similaire
  • Travail sans perte
Alimentation
Alimentation
  • Entraînement hydraulique réglage de la longueur de hachage en continu depuis la cabine
  • Réglage automatique de la longueur de hachage via le capteur AutoScan ou NIR
  • 6 rouleaux de précompression pour une qualité de hachage exceptionnelle
  • Sécurité maximale face aux corps étrangers longue course du détecteur de métal jusqu‘au rotor et localisation des métaux sur toute la largeur du canal

Sur les BiG X, les organes d’alimentation sont déterminantspour la qualité de hachage. Les six rouleaux d‘alimentation compriment la récolte en continu avec une densité élevée, elle est donc hachée plus facilement, avec davantage de précision. L‘entraînement hydraulique des organes d'alimentation permet un réglage manuel ou automatique de la longueur de coupe.

Ingénieusement pensé
Ingénieusement pensé

Ingénieusement pensé: Pour réaliser les contrôles et la maintenance sur l’organe hacheur, la chambre d’alimentation peut être dételée sur un chariot de manutention.

Ouverture en V
Ouverture en V

Ouverture en V : La chambre d’alimentation peut être simplement ouverte vers l’avant pour contrôler le rotor et le contre-couteau.

Constamment sous pression
Constamment sous pression

Constamment sous pression : La combinaison de ressorts en position de poussée et de traction assure une mise en pression élevée des rouleaux d’alimentation. La récolte est ainsi compressée de façon homogène et constante.

Sur toute la largeur
Sur toute la largeur

Sur toute la largeur : Des capteurs répartis sur toute la largeur du rouleau inférieur avant d’alimentation détectent infailliblement le métal absorbé. L’ouverture importante entre les rouleaux d’alimentation permet des débits maximaux. Grâce aux entraînement robustes, les rouleaux de précompression résistent aux sollicitations les plus élevées.

Sécurité et flexibilité
Sécurité et flexibilité

Six rouleaux de précompression et un écart important de 820 mm entre le premier rouleau et le contre-couteau permettent au détecteur de métal d’assurer une détection et une localisation des corps étrangers métalliques sur toute la surface de la chambre d’alimentation, même avec des vitesses d’entrainement élevées. L’entraînement hydraulique et AutoScan permettent d’adapter automatiquement la longueur de hachage en fonction du taux de maturité de la récolte.

Unité de hachage ­KRONE
Unité de hachage ­KRONE
  • ­Rotors ­KRONE équipés de 20, 28, 36, 40 ou 48 couteaux
  • Masse d’inertie élevée rotors fermés, diamètre de 660 mm
  • Qualité de hachage exceptionnelle sur les BiG X 680 – 1180, les rotors sont harmonisés avec une largeur de 800 mm
  • Faible consommation de carburant grande inertie, coupe nette

Les dimensions de rotors, harmonisées en fonction de l‘ensileuse, le nombre de couteaux sélectionné de façon optimale permettent d‘augmenter la puissance de l‘ensileuse, de même que sa plage d‘utilisation. L‘offre multiple de rotors OptiMaize permet une utilisation mondiale et une polyvalence pour une qualité de hachage exceptionnelle.

Corps de rotor protégé
Corps de rotor protégé

Corps de rotor protégé : Le porte-couteau sert en plus de protection d’usure pour le corps de rotor fermé.

Une adéquation parfaite
Une adéquation parfaite

Une adéquation parfaite : Pour une bonne qualité de coupe, il faut que l’écart entre les couteaux et le contre-couteau soit adéquat. L’alignement des couteaux est rapide et simple par un excentrique fourni avec la machine.

Adaptés et sûrs
Adaptés et sûrs

Adaptés et sûrs : La BiG X peut être équipée de couteaux herbe ou maïs. Les trous oblongs permettent le réglage précis par rapport au contre-couteau, assurent la sécurité en cas d’impact avec un corps étranger et empêchent ainsi la rupture des couteaux.

Coupe nette
Coupe nette

Coupe nette : Avec les couteaux disposés en V avec sur un angle de 11° par rapport au contre-couteau, les rotors hacheurs KRONE impressionnent par leur flux de récolte continu, leur régularité de fonctionnement élevée et leur faible puissance absorbée.

Épaisseur de fourrage optimale
Épaisseur de fourrage optimale

Le nombre de couteaux, l‘épaisseur de la récolte qui s‘écoule et donc la largeur du rotor hacheur sont déterminants pour la qualité du hachage. Avec le rotor Max- Flow KRONE de 800 mm de large et les rotors biogaz, les BiG X 680, 780 et 880 et 1180 satisfont pleinement à ces exigences de qualité.

Rotor biogaz KRONE
Rotor biogaz KRONE
  • Rotors biogaz 40 et 48 couteaux pour OptiMaize S
  • Fréquence de coupe élevée pour réduire les surlongueurs
  • Très économique grâce au débit élevé pour une faible consommation de carburant
  • Hachage court pour un rendement en gaz élevé

Les rotors biogaz KRONE équipés de 40 ou 48 couteaux hachent la récolte de façon très intensive. La faible longueur de hachage d‘OptiMaize S assure un rendement élevé, que cela soit pour la récolte dans le champ ou dans le fermenteur. La BiG X contribue donc de façon très efficace au succès économique des installations biogaz.

Rotor 48 couteaux pour OptiMaize S
Rotor 48 couteaux pour OptiMaize S

Avec une fréquence de coupe 20 % supérieure par rapport au tambour 40 couteaux et une longueur de hachage théorique de seulement 2 à 12 mm, ce rotor biogaz équipé de 8 couteaux en plus permet de hacher encore plus court. Le rendement en gaz et le débit augmentent encore. Pour une longueur de hachage identique, la consommation de carburant par tonne de produit récolté est encore réduite.

Rendement supérieur – frais moindres
Rendement supérieur – frais moindres

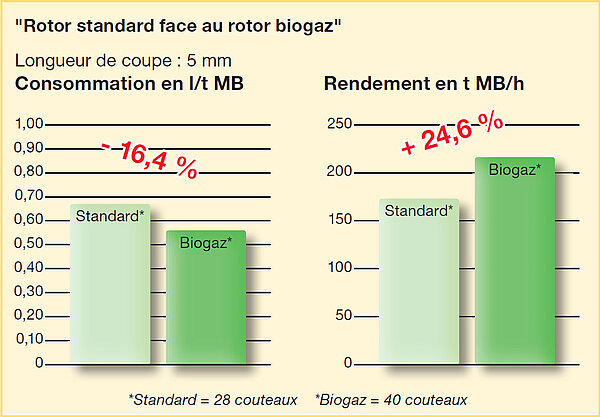

Avec des longueurs de hachage courtes, l‘utilisation du rotor biogaz 40 couteaux apporte une augmentation du rendement de près de 25 % par rapport au rotor universel 28 couteaux. De ce fait, la consommation de carburant peut être réduite jusqu‘à 16 % environ par tonne de produit haché.

Fréquence de coupe élevée
Fréquence de coupe élevée

Grâce à la fréquence de coupe élevée avec 40 couteaux, le rotor biogaz permet une rotation plus rapide, même avec des longueurs de hachage courtes, et donc un rendement supérieur.

Rotor 40 couteaux pour OptiMaize S
Rotor 40 couteaux pour OptiMaize S

En raison du débit plus élevé et de la consommation de carburant moindre par tonne de produit haché, le rotor biogaz 40 couteaux est très vite rentabilisé. Le produit haché très court avec une longueur de hachage théorique de 2,5 à 15 mm accélère la décomposition dans le fermenteur et améliore le rendement en gaz. Ce qui permet de réduire la superfi cie cultivée nécessaire pour la production du biogaz.

Les éclateurs à rouleaux OptiMaxx KRONE
Les éclateurs à rouleaux OptiMaxx KRONE
  • „„Eclateur à rouleaux OptiMaxx diamètre 250 mm ou 305 mm
  • „„Profil à denture hélicoïdale permettant un conditionnement parfait pour OptiMaize S à XL
  • „„Ecart des rouleaux réglable confortablement depuis la cabine
  • „„Puissant groupe de ressorts pour une forte densité de compression constante
  • „„Défibrage optimal avec une différence de régime jusqu’à 50 %

Pour une digestibilité optimale, chaque grain doit être pulvérisé de façon intensive. Les
nouveaux éclateurs KRONE OptiMaxx 250/305 satisfont pleinement aux exigences des
utilisateurs, grâce à leur profil à denture hélicoïdale.

OptiMaxx 305 : pour un rendement maximal
OptiMaxx 305 : pour un rendement maximal

OptiMaxx 305 : pour un rendement maximal
Pour mettre encore mieux à profit le potentiel de ses puissantes BiG X 680 – 1180, ­KRONE propose désormais l'OptiMaxx 305 pour l'ensemble de la gamme. Pour répondre aux énormes capacités de puissance de ces ensileuses, l'éclateur à rouleaux est doté d'un diamètre supérieur de 55 mm par rapport à l'OptiMaxx 250 et offre les caractéristiques suivantes :

  • Rouleaux de 305 mm de diamètre avec effet de cisaillement spécial grâce au design de rouleau à denture hélicoïdale
  • Surface de friction supérieure de 11 % et vitesse périphérique supérieure de 20 % (par rapport à l'OptiMaxx 250) pour une absorption exemplaire de la récolte, un conditionnement intensif et une pulvérisation optimale des grains à des débits élevés et des longueurs de hachage importantes
  • Grand groupe de ressorts puissants pour une action constante et élevée des forces sur la récolte
  • Nouvelle conception du carter avec palier renforcé pour des durées de vie élevées
  • Surveillance de température au niveau du palier de rouleau avec ­affichage sur le terminal machine
  • pour une sécurité maximale
  • Un Service et une maintenance faciles et exemplaires notamment pour le remplacement des paliers,
  • des rouleaux et des poulies ; nettoyage rapide grâce à des ouvertures plus largement dimensionnées
  • Combiné d'éclateurs à rouleaux avec un nombre de dents spécial :
  • 125/150 dents pour les longueurs de coupe moyennes à longues
  • 150/175 dents pour les longueurs de coupe courtes à moyennes
  • Différentiel de vitesse 30 % en standard, 40/50 % en option pour un défibrage plus intensif et un éclatement optimal des grains
  • Technologie BusaCLAD de revêtement en option pour des durées de vie exceptionnelles
OptiMaxx 250 : un standard exceptionnel
OptiMaxx 250 : un standard exceptionnel

OptiMaxx 250 : un standard exceptionnel
Le nouvel OptiMaxx 250, conçu pour la gamme BiG X 680 – 1180, est un éclateur à rouleaux qui offre des performances encore supérieures. Ce nouvel éclateur se caractérise par les propriétés suivantes :

  • Rouleaux de 250 mm de diamètre dotés d'un effet de cisaillement unique en son genre grâce au profil à denture hélicoïdale
  • Grand groupe de ressorts puissants pour une pression constante et élevée sur la récolte hachée.
  • Combiné d'éclateurs à rouleaux avec un nombre de dents spécial :
  • 105/123 dents pour des longueurs de hachage moyennes à longues
  • 123/144 dents pour des longueurs de hachage courtes à moyennes
  • Différentiel de vitesse 30 %, en option 40 % ou 50 % pour un défibrage plus intensif et un éclatement exceptionnel des grains
  • Technologie BusaCLAD de revêtement en option pour des durées de vie exceptionnelles
  • Mesure de température en option au niveau du palier de rouleau avec affichage sur le terminal machine pour une sécurité maximale
Une pression toujours suffi sante
Une pression toujours suffi sante

Une pression toujours suffi sante : Les deux éclateurs à rouleaux OptiMaxx 250 et 305 (illustration de gauche) sont équipés d’un grand et puissant groupe de ressorts. De ce fait la force agit de façon constante sur la récolte pour conditionner de façon intensive le grain et les plantes sur toutes les plages de longueurs.

Ecart variable des rouleaux
Ecart variable des rouleaux

Ecart variable des rouleaux: L’écart des rouleaux varie de 0,5 à 7,0 mm, il est modifi é en continu depuis la cabine par le biais d’un moteur électrique. Le chauff eur est informé en permanence du réglage actuel au niveau de l’écran.

Pour une intensité maximale
Pour une intensité maximale

Pour une intensité maximale : En standard, les deux rouleaux dentés tournent avec une différence de vitesse de 30 %. Elle peut être augmentée pour passer à 40 ou 50 % pour atteindre, par exemple dans la zone de la coupe longitudinale (OptiMaize XL), une pulvérisation complète du grain et un défibrage de la récolte longue.

Conditionnement parfait
Conditionnement parfait

Conditionnement parfait : Les nouveaux éclateurs à rouleaux OptiMaxx sont dotés d’un profil à denture inclinée à 5 degrés. Il en résulte un effet de cisaillement nettement amélioré et un conditionnement parfait de la récolte. Elle est traitée de manière très intensive, que cela soit longitudinalement ou transversalement.

VariLOC
VariLOC
  • Polyvalence avec OptiMaize : grâce à un système unique en son genre dans le monde entier
  • Boîte de vitesses sur le rotor pour une utilisation polyvalente en coupe courte et longue
  • Variation du régime du rotor en quelques minutes
  • Aucune modification supplémentaire requise, ni aucun paramétrage nécessaire

VariLOC ­KRONE est une boîte de vitesses intégrée dans la poulie du rotor. La plage de longueur de coupe du rotor peut être augmentée jusqu‘à 50 % en modifiant simplement le régime du rotor de 1250 à 800 tr/min en utilisant une clé plate standard. Ce système permet de sélectionner rapidement une coupe courte ou une coupe longue. Les exigences très variées des clients sont ainsi satisfaites, sans modification supplémentaire. Associée à l‘éclateur à rouleaux 105/123 dents, la BiG X devient ainsi une véritable machine polyvalente qui offre un maximum de flexibilité.

Flexibilité énorme
Flexibilité énorme

VariLOC KRONE est disponible pour les rotors MaxFlow KRONE 28 et 36 couteaux. La boîte de vitesses permet de couvrir l’ensemble des longueurs de coupe de OptiMaize S à XL en fonction de vos besoins avec un MaxFlow de 28 ou de 36 couteaux.

VariLOC KRONE est disponible pour les rotors MaxFlow KRONE 28 et 36 couteaux. La boîte de vitesses permet de couvrir
l’ensemble des longueurs de coupe de OptiMaize S à XL en fonction de vos besoins avec un MaxFlow de 28 ou de 36
couteaux.

Plage plus large
Plage plus large

VariLOC KRONE augmente considérablement la plage de longueur de coupe des rotors hacheurs MaxFlow 28 et 36 couteaux. Sur le rotor de 36 couteaux, la plage augmente de 50 %, soit de 3 à 17 mm à désormais 3 à 24 mm. Sur le rotor de 28 couteaux, la plage de longueur de coupe augmente même de 45 %, soit de 4 à 22 mm à désormais 4 à 30 mm. C’est la base d’une adaptation fl exible de la longueur de hachage en fonction de l’utilisation du fourrage.

VariLOC ­KRONE augmente considérablement la plage de longueur de coupe des rotors hacheurs MaxFlow 28 et 36 couteaux. Sur le rotor de 36 couteaux, la plage augmente de 50 %, soit de 3 à 17 mm à désormais 3 à 24 mm. Sur le rotor de 28 couteaux, la plage de longueur de coupe augmente de 45 %, soit de 4 à 22 mm à désormais 4 à 30 mm. C‘est la base d‘une adaptation flexible de la longueur de hachage en fonction de l‘utilisation du fourrage.

VariQuick KRONE
VariQuick KRONE
    • Passage rapide du canal herbe à l’éclateur et inversement
    • Passage confortable par le biais d’une commande par chaîne.
    • Conversion en quelques minutes
    • Dépose rapide et simple de l’éclateur

    VariQuick permet de convertir très rapidement la BiG X pour passer du mode maïs au mode herbe et inversement. Une commande par chaîne avec entraînement électrique en option permet de pivoter simplement l‘éclateur de grains dans le flux de récolte ou hors du flux. En cas d‘utilisation prolongée dans l‘herbe, l‘éclateur de grains peut être pivoté vers le bas et sorti sur le côté.

    Dépose de l’éclateur
    Dépose de l’éclateur

    Dépose de l’éclateur : Si l’éclateur n’est pas nécessaire pendant un certain temps, il peut être amené vers le bas par une commande par chaîne, puis déposé.

    Éclateur en position de parking
    Éclateur en position de parking

    Éclateur en position de parking : Grâce à la commande par chaîne, l’éclateur est sorti du flux de récolte et se situe sur une position de parking. Permettant ainsi un travail rapide avec le canal herbe dans le fourrage préfané.

    Éclateur au travail
    Éclateur au travail

    Éclateur au travail : Dans cette position, l’éclateur est dans le flux de récolte. L’éclateur peut donc pulvériser de façon intensive les grains de maïs ou de céréales, afin de mieux préparer les substances nutritives.

    Déplacement facile
    Déplacement facile

    Déplacement facile : Après la mise en place des roulettes de manutention sans outil, l’éclateur pivoté vers le bas peut être extrait sur le côté et déplacé jusqu’au lieu de stockage.

    Conversion rapide
    Conversion rapide

    Conversion rapide : Une commande par chaîne et une manivelle, ou en option un moteur électrique (comme illustré), permet de passer rapidement du canal herbe à l’éclateur ou inversement. Ainsi la BiG X travaille de façon flexible dans le maïs/l’herbe ou l’ensilage de plantes entières/l’herbe.

    VariStream KRONE
    VariStream KRONE
    • Puissance continue avec une alimentation irrégulière de la récolte
    • Régularité de fonctionnement élevée, même sur des andains irréguliers
    • Débit élevé
    • Qualité de hachage exceptionnelle
    • Confort de travail parfait

    Avec un fond monté sur ressorts sous le rotor hacheur et derrière l‘accélérateur d‘éjection, VariStream KRONE assure un travail continu, exempt de bourrage, même si l‘alimentation de la récolte est irrégulière. De ce fait la BiG X est mieux mise à profit en limite et consomme moins de carburant à l‘heure.

    Jet de récolte dense
    Jet de récolte dense

    Jet de récolte dense : La paroi arrière de l’accélérateur d’éjection montée sur ressorts permet d’obtenir, quelles que soient les conditions d’utilisation, une portée de projection maximale et de charger avec précision la remorque.

    Excellente qualité de hachage, même avec un flux de récolte irrégulier
    Excellente qualité de hachage, même avec un flux de récolte irrégulier

    Excellente qualité de hachage, même avec un flux de récolte irrégulier : Le fond de rotor monté sur ressorts est relié dans sa partie avant avec l’enclume du contre-couteau. Lors du réglage du contre-couteau, l’écart entre le fond de rotor et les couteaux reste constant. La qualité de hachage ne se modifie donc pas, même lorsque le fond de rotor monté sur ressorts s’efface face à une alimentation irrégulière de la récolte.

    Montage sur ressorts pour faciliter le travail
    Montage sur ressorts pour faciliter le travail

    Montage sur ressorts pour faciliter le travail : Les andains de forme irrégulière requièrent plus de concentration, réduisent le rendement et peuvent provoquer des bourrages. Le fond de rotor et la paroi arrière de l’accélérateur d’éjection montés sur ressorts permettent un bref recul du canal pour laisser passer les pics de volumes de récolte. La dimension de passage flexible contribue à réduire la sollicitation du moteur et du rotor. Avec pour avantage un fonctionnement plus régulier de l’ensileuse et un rendement supérieur.

    StreamControl KRONE
    StreamControl KRONE
    • Portée de projection réglable en cabine en option
    • Jet de récolte concentré, même avec une portée importante
    • Puissance absorbée moindre, en adéquation avec la portée de projection décroissante
    • Remplissage de la remorque de transport précis et sans pertes

    La portée de projection peut être réglée confortablement depuis la cabine par le biais d‘une trappe pivotante dans la base de la paroi arrière de l‘accélérateur d‘éjection, pour s‘adapter rapidement aux remorques. Comme l‘accélérateur d‘éjection requiert moins de puissance lorsque la portée de projection est moindre, la puissance moteur ainsi économisée est à la disposition du rotor et augmente le rendement.

    Dans l’accoudoir
    Dans l’accoudoir

    Dans l’accoudoir : Le pilotage complémentaire de la portée de projection dans la console d’accoudoir off re au chauff eur un confort maximal.

    Levier multifonctions
    Levier multifonctions

    Levier multifonctions : Les touches du levier multifonctions permettent l’utilisation rapide et simple du réglage de portée de projection.

    Réglage en continu par moteur électrique
    Réglage en continu par moteur électrique

    Réglage en continu par moteur électrique : Le réglage en continu de la trappe pivotante dans la paroi arrière de l’accélérateur d’éjection est réalisé par un servomoteur électrique.

    Portée de projection variable
    Portée de projection variable

    Portée de projection variable : Le réglage de la portée de projection est réalisé par le biais de la trappe pivotante dans la paroi arrière de l’accélérateur d’éjection. Pour la portée de projection courte, la trappe est pivotée hors du fl ux de récolte. La récolte a moins de contact avec l’accélérateur d’éjection. Pour la portée de projection longue, la trappe est pivotée dans le fl ux de récolte. La récolte a plus de contact avec l’accélérateur d’éjection.

    Accélérateur d’éjection
    Accélérateur d’éjection

    Accélérateur d’éjection : La forme des pales d’éjection est conçue de façon à ce que le fl ux de récolte soit guidé au centre avec une puissance de projection importante.

    Portée de projection importante
    Portée de projection importante

    Portée de projection importante : Pour charger les remorques derrière la machine, le flux de récolte quitte la goulotte à une vitesse élevée. La distance importante au-dessus du tracteur jusqu’à la paroi arrière nécessite un jet puissant.

    Short-distance throws
    Short-distance throws

    Portée de projection faible : Avec une faible portée de projection et un déplacement parallèle des remorques, le jet de récolte peut quitter la goulotte à une faible vitesse. Les réserves de puissance qui en résultent peuvent être mises à profit pour une puissance de hachage supérieure.

    Têtes de récolte KRONE
    Têtes de récolte KRONE
    • Echange facile des têtes de récolte
    • Pose et dépose confortables
    • Temps d‘attelage ultra réduits
    • Montage compact
    • Sécurité maximale

    Le système d‘accouplement rapide de la BiG X permet un attelage et un dételage rapide, facile et sûr des têtes de récolte depuis la cabine. Que cela soit pour les modifications, pour les déplacements routiers ou pour les changements de récoltes, le coupleur rapide inimise les temps d‘équipement, il reste donc plus de temps pour le chantier.

    Automatique
    Automatique

    Automatique : Le coupleur rapide, commandé par ressort en option, assure un accouplement automatique et sûr de l’entraînement de tête de récolte. L’entraînement performant est conçu pour les sollicitations les plus élevées.

    Confortable
    Confortable

    Confortable : Les axes sur le support inférieur du cadre verrouillent la tête de récolte. Des axes de verrouillage hydrauliques en option sont pilotés depuis la cabine et augmentent le confort d’utilisation.

    Unique en son genre
    Unique en son genre

    Unique en son genre : L’arceau porté par les galets de guidage sur les outils de récolte permet l’oscillation latérale des têtes de récolte. La course oscillante importante et l’attelage et le dételage faciles des têtes de récolte sont convaincants.

    Simplicité
    Simplicité

    Simplicité : Pour l’accouplement, les deux galets de guidage du cadre support de la BiG X s’engagent sous l’arceau de la tête de récolte.

    Adaptation exceptionnelle
    Adaptation exceptionnelle

    Adaptation exceptionnelle : Un vérin hydraulique latéral sur le support inférieur fixé oscillant permet une adaptation active de la tête de récolte en fonction des irrégularités du terrain. Le vérin hydraulique est amené en flottante pour une oscillation libre.

    Positionnement parfait
    Positionnement parfait

    Positionnement parfait : La robuste chambre d’alimentation avec galets de guidage supérieurs, longeron porteur inférieur et avec axe de verrouillage hydraulique en option facilitent l’attelage et le dételage des têtes de récolte et fournissent à la tête de récolte la sécurité de commande.

    KRONE EasyFlow 300 S · 380 S
    KRONE EasyFlow 300 S · 380 S
      • Pick-up résistant came, doté de six rangées de dents en forme de W
      • Adaptation automatique du régime en fonction de la vitesse d’avancement
      • Roues de jauge latérales et roulettes arrière pour une parfaite adaptation au relief du terrain
      • Tôles d’usure amovibles dans la zone d’alimentation
      • Coupleur rapide avec arceau pour atteler et dételer facilement la tête de récolte

      Les pick-ups EasyFlow 300 S et 380 S sont sans cames et sans galets. Par rapport aux
      pick-ups conventionnels, le pick-up EasyFlow intègre jusqu’à 58 % de pièces mobiles en
      moins et impressionne par sa régularité de fonctionnement maximale, sa faible usure et
      ses frais de maintenance et d’entretien moindres. Avec un régime supérieur d’environ
      30 %, l’EasyFlow ramasse proprement et son rendement est supérieur.

      Puissants entraînements
      Puissants entraînements

      Puissants entraînements : Les entraînements latéraux du pick-up et de la vis sans fin transversale sont robustes et résistent aux sollicitations les plus élevées. Des limiteurs de couple automatiques protègent les entraînements.

      Double réglage
      Double réglage

      Double réglage : L’agressivité des tôles déflectrices crantées est réglable sur deux positions. L’équipement est optimal.

      Extrêmement résistantes
      Extrêmement résistantes

      Extrêmement résistantes : Des tôles d’usure amovibles augmentent l’espérance de vie de l’auget de vis dans la zone d’alimentation.

      Débit élevé
      Débit élevé

      Débit élevé : La vis sans fin d’alimentation largement dimensionnée affiche un diamètre de 600 mm et impressionne aussi dans les récoltes compactes et très longues.

      Adaptation optimale aux reliefs du terrain
      Adaptation optimale aux reliefs du terrain

      Adaptation optimale aux reliefs du terrain : En fonction de la largeur de travail, une ou deux roues d’appui arrière, réglables en hauteur, optimisent l’adaptation aux reliefs du terrain.

      Changements rapides de parcelles
      Changements rapides de parcelles

      Changements rapides de parcelles : Pour les déplacements routiers, les roues de jauges latérales, réglables en hauteur, peuvent être pivotées hydrauliquement vers l’intérieur depuis la cabine.

      Adéquation toujours parfaite
      Adéquation toujours parfaite

      Adéquation toujours parfaite : Le réglage en hauteur en continu et la suspension réglable par ressorts du rouleau tasse-andain permettent une adaptation en fonction des différentes épaisseurs d’andains et un fonctionnement continu.

      Travail confortable
      Travail confortable

      Travail confortable : La vis sans fin transversale et le rouleau tasse-andain se relèvent automatiquement à l’inversion. Les corps étrangers localisés par le détecteur de métal peuvent être facilement retirés. Dès que l’ensileuse redémarre, le rouleau tasse-andain et la vis sans fin reviennent automatiquement sur la position initiale.

      Tête de récolte pour herbe avec rouleau tasse-andain
      Tête de récolte pour herbe avec rouleau tasse-andain

      Tête de récolte pour herbe avec rouleau tasse-andain : Le rouleau tasse-andain réglable, fourni de série, assure un flux régulier du fourrage, même à vitesse rapide.

      Un ratissage parfait
      Un ratissage parfait

      Un ratissage parfait : Les dents doubles positionnées sur six rangées en forme de w assurent un ratissage homogène et optimal de la récolte, même si l’épaisseur de l’andain varie.

      Puissance
      Puissance

      Puissance : Avec des largeurs de travail de 3 m et 3,8 m, le pick-up EasyFlow de la BiG X est extrêmement performant. En fonction de l’épaisseur de l’andain et de la cadence de travail, le régime peut être modulé en continu depuis la cabine. Avec un réglage automatique, l’adaptation se fait en fonction de la vitesse d’avancement, sans intervention du conducteur. Le logement de l’arceau permet une large plage oscillante et facilite la pose et la dépose de la tête de récolte.

      KRONE XDisc 620
      KRONE XDisc 620
      • Débit élevé pour une largeur de travail de 6,20 m
      • Technique des faucheuses à disques EasyCut KRONE ayant fait leurs preuves dans le monde entier
      • SmartCut KRONE pour une coupe propre
      • Support à arceau permettant une pose et une dépose rapides et une adaptation
        optimale aux reliefs du terrain
      • Remorque de transport pour 40 km/h (en fonction de la réglementation en vigueur)

      Basée sur la technique éprouvée du lamier EasyCut KRONE, la BiG X est en mesure avec
      la barre de coupe directe XDisc de faucher et de hacher, en un seul passage, les plantes
      entières. SmartCut assure un rendement élevé et une qualité de coupe exceptionnelle,
      SafeCut empêche les dommages par des corps étrangers.

      Une récolte sans pertes
      Une récolte sans pertes

      Une récolte sans pertes : KRONE XDisc est une barre de coupe directe dont l’utilisation est polyvalente ; elle permet de récolter proprement et sans pertes les ensilages de plantes entières. L’énorme puissance de la vis sans fin d’alimentation de 900 mm de diamètre de la XDisc 620 travaille sans problème, même sur les récoltes hautes et denses.

      Déplacements routiers sûrs et rapides
      Déplacements routiers sûrs et rapides

      Déplacements routiers sûrs et rapides : Pour les déplacements routiers, la barre de coupe directe est déposée rapidement et facilement sur une remorque de transport spécialement conçue. Le système de freinage intégré garantit la sécurité de l’attelage.

      Pose et dépose rapides
      Pose et dépose rapides

      Pose et dépose rapides : La pose et la dépose de XDisc est très simple et rapide. Pour l’attelage, les deux galets de guidage de l’alimentation de la BiG X s’insèrent sous l’arceau de la tête de récolte. Des coupleurs rapides commandés par ressort pour l’entraînement et le verrouillage hydraulique sont disponibles en option.

      Entraînement
      Entraînement

      Entraînement : L’entraînement du lamier se fait par un boîtier renvoi d’angle, celui de la vis sans fin par une chaîne. Comme le lamier est doté d’une roue libre, les assiettes peuvent continuer à tourner. En cas d’arrêt, elles ne s’arrêtent pas brusquement. La vis sans fin est protégée en cas de sollicitations excessives par une sécurité à cames.

      Scies latérales
      Scies latérales

      Scies latérales : La barre de coupe directe peut être équipée sur demande de scies latérales. Les scies positionnées à gauche et à droite de la barre de coupe sont entraînées hydrauliquement. Cette coupe nette permet de récolter sans pertes, même les récoltes fortement emmêlées, telles que vesces-seigle ou les mélanges d’ensilages de plantes entières.

      Débit maximal
      Débit maximal

      Débit maximal : La vis d’alimentation géante de 900 mm de diamètre permet des débits énormément élevés. Elle est logée oscillante et peut s’inverser. Les spires sont dotées de tôles d’usure amovibles en Hardox.

      Sans conséquence
      Sans conséquence

      Sans conséquence : Grâce à SafeCut, l’assiette sur laquelle un corps étranger est entré en collision n’est pas en contact avec les couteaux des assiettes voisines et les dommages sur l’entraînement par pignon droit sont ainsi évités. SafeCut fait partie de l’équipement standard sur XDisc.

      Changement de couteaux en un clin d’oeil
      Changement de couteaux en un clin d’oeil

      Changement de couteaux en un clin d’oeil : Le verrouillage rapide des couteaux est une obligation pour de nombreux utilisateurs. Les couteaux sont ainsi remplacés facilement et rapidement sur le chantier.

      Sécurité avec SafeCut
      Sécurité avec SafeCut

      Sécurité avec SafeCut : En cas de choc bref avec des corps étrangers, une goupille creuse dans l’arbre de pignons d’entraînement se cisaille ; l’assiette concernée tourne vers le haut sur le filetage hors de la zone à risque. L’assiette n’est pas perdue et reste sur le lamier.

      Faucher sans bande avec SmartCut
      Faucher sans bande avec SmartCut

      Faucher sans bande avec SmartCut : Les assiettes tournent à la fois vers l’arrière, mais aussi vers l’avant dans le sens opposé au sens d’avancement. Pour un fauchage propre, il faut donc que le chevauchement des trajectoires des couteaux soit correct. Entre les assiettes dont la rotation est divergente, le chevauchement des couteaux est donc plus important et assure un fauchage sans bande. Par ailleurs, l’écart plus important des couteaux qui tournent vers l’arrière favorise le flux de volumes importants de fourrage.

      EasyCollect KRONE
      EasyCollect KRONE
      • Becs à maïs à rangs variables en largeurs de travail de 4,5 à 10,50 m
      • Qualité de hachage exceptionnelle avec un taux de surlongueurs minime, grâce à une alimentation longitudinale
      • Structure simple et faible puissance absorbée
      • Entraînement central

      L’utilisation de l’EasyCollect KRONE à rangs variables est polyvalente. Sa qualité
      de hachage est exceptionnelle, grâce à l’acheminement de la récolte dans le sens
      longitudinal. Le principe du collecteur KRONE, unique en son genre, a fait ses preuves
      dans le monde entier et permet des coûts de travail réduits.

      Passage maximal
      Passage maximal

      Passage maximal : La largeur de passage sur l’EasyCollect est harmonisée en fonction de la largeur des rouleaux d’alimentation et garantit un débit maximal et une qualité de hachage parfaite. Le flux de fourrage rectiligne et la grande section d’ouverture garantissent un flux de récolte précis et optimal.

      Guidage parfait
      Guidage parfait

      Guidage parfait : En cas d’utilisation de l’Autopilot, les palpeurs logés sur la pointe centrale de la tête de récolte détectent la distance entre les rangs de maïs. Le guidage de la BiG X KRONE est ensuite automatique le long du rang de maïs. Le travail du chauffeur est nettement plus facile.

      Flux de récolte optimal
      Flux de récolte optimal

      Flux de récolte optimal : La hauteur du diviseur peut être adaptée hydrauliquement en fonction des différentes hauteurs de plantes. Ainsi ces plantes sont guidées dans la zone supérieure par les arceaux tubulaires lors de leur entrée dans le groupe hacheur.

      Hauteur identique des chaumes
      Hauteur identique des chaumes

      Hauteur identique des chaumes : Les palpeurs latéraux de distance de l’Easy- Collect garantissent une hauteur de chaumes toujours identique, même sur les terrains vallonnés. Grâce aux capteurs de distance, l’EasyCollect s’adapte à la hauteur de travail définie transversalement, mais aussi longitudinalement par rapport au sens d’avancement.

      Absorption optimale
      Absorption optimale

      Absorption optimale : EasyCollect absorbe parfaitement, même les rangs de maïs isolés, transporte les plantes vers le centre et les achemine jusqu’à la chambre d’alimentation. L’alimentation bien ordonnée et longitudinale des plantes permet une qualité de hachage exceptionnelle. L’alimentation est optimale, même dans des conditions de récolte difficiles, par ex. le maïs versé.

      Simplement génial
      Simplement génial

      Simplement génial : EasyCollect impressionne par sa structure modulaire et simple avec ses collecteurs à rotation continue. Avec pour résultat un poids mort nettement réduit, des temps et des frais de maintenance très faibles et une longévité élevée.

      Entraînement central
      Entraînement central

      Entraînement central : L’entraînement central par accouplements automatiques sur les arbres d’entraînement transmet l’intégralité de la puissance sur les collecteurs repliables.

      Simplement parfait
      Simplement parfait

      Simplement parfait : La structure simple des têtes de récolte du maïs en 2 éléments est convaincante. La faible largeur au transport, la forme étroite et la bonne visibilité assurent la sécurité au transport.

      Coupe tirée
      Coupe tirée

      Coupe tirée : Les tiges de maïs sont coupées comme avec des ciseaux par des contre-sections fi xes et des sections rotatives. Les lames faciles à remplacer s’aff ûtent d’elles-mêmes.

      Une puissance énorme
      Une puissance énorme

      Avec une largeur de travail jusqu‘à 10,50 m, la BiG X peut être équipée de la tête de récolte à rangs variables la plus large au monde. Les collecteurs à rotation continue transportent les plantes coupées vers le centre où elles sont acheminées linéairement à angle droit – l‘idéal pour une qualité de hachage exceptionnelle et un taux minime de surlongueurs.

      Une puissance énorme
      XCollect KRONE
      XCollect KRONE
      • Tête de récolte maïs en largeurs de travail de 6 m, 7,50 m et 9 m
      • Disques rotatifs à pointes en faucille pour les récoltes à rangs variables
      • Principe collecteur avec séparation de la coupe et de l'alimentation
      • Coupe libre limitant les vibrations pour empêcher les pertes d'épis
      • Régime variable pour adapter la fréquence de coupe en fonction des conditions de récolte

      Comme alternative aux modèles EasyCollect éprouvés de longue date, ­KRONE propose désormais aussi une nouvelle tête de récolte maïs de la gamme XCollect. Sur ces unités, la coupe et l'alimentation de la récolte sont dissociées l'une de l'autre et se font en deux procédés. ­KRONE réagit ainsi aux différentes exigences et conditions de récolte dans le monde.

      Construction compacte
      Construction compacte

      Construction compacte : Les barres de coupe XCollect en 3 éléments se replient latéralement pour les déplacements routiers. De ce fait la largeur au transport sur l’XCollect 600-3 et 750-3 est de 3 m, et sur l’XCollect 900-3 de 3,29 m. Le repliage et dépliage sont encore plus rapides grâce à l’hydraulique de repliage optimisé.

      Sécurité assurée
      Sécurité assurée

      Sécurité assurée : L’entraînement des disques à pointes en faucille est protégé des surcharges par des sécurités à came en étoile. La surveillance du régime des disques (par paire) informe le conducteur en cas de surcharge par un affichage sur le terminal machine. Une sécurité supplémentaire des différents disques est assurée par les garnitures de friction.

      Glisser au-dessus du sol
      Glisser au-dessus du sol

      Glisser au-dessus du sol : Trois patins (au centre et à l'extérieur) permettent à la tête de récolte maïs de suivre de façon optimale la surface du terrain.La récolte est toujours optimale même sur les terrains vallonés.

      Chaumes défibrés
      Chaumes défibrés

      Chaumes défibrés : Les disques à pointes en faucille à rotation rapide permettent de couper les plantes et de défibrer les chaumes de façon intensive. Pour favoriser la décomposition optimale des chaumes.

      Une maîtrise toujours parfaite
      Une maîtrise toujours parfaite

      Une maîtrise toujours parfaite : Le principe collecteur éprouvé assure une alimentation longitudinale bien rangée des tiges de maïs dans l'organe hacheur pour un hachage d'une précision absolue et un taux de surlongueurs nettement réduit.La qualité de hachage est assurée en permanence grâce à l'adaptation équipée de série de la vitesse du collecteur.

      Une récolte sans pertes
      Une récolte sans pertes

      Une récolte sans perte : Les disques rotatifs à pointes en faucille sont à l'horizontale ; durant la coupe les plantes sont donc directement sur les disques à pointes en faucille. La coupe limitant les vibrations évite les pertes au niveau des épis.

      Protection confortable
      Protection confortable

      Protection confortable : KRONE offre en option une solution géniale avec la protection frontale intégrée dans la tête de récolte. Cette protection se met en place automatiquement en appuyant sur un bouton en changeant de position (champ – route), simultanément au dépliage ou repliage de la tête de récolte, sans que le conducteur ait à descendre de la cabine. C’est non seulement très confortable, mais cela réduit également les temps d’équipement au profit de la productivité.

      Entraînement central
      Entraînement central

      Entraînement central : Un boiter de commutation dans la chaîne cinématique permet d’adapter le régime des disques et donc la fréquence de coupe en fonction de la récolte et des conditions de récolte.

      Coupe libre
      Coupe libre

      Coupe libre : Les disques à pointes en faucille à rotation rapide coupent le maïs. Chaque disque à pointes en faucille est fixé au centre au moyen d’une vis sur la chaîne cinématique. Les collecteurs circulant au-dessus des disques acheminent la récolte jusqu’à la chambre d’alimentation de façon homogène dans le sens longitudinal.

      Trois largeurs de travail
      Trois largeurs de travail

      Trois largeurs de travail : La nouvelle tête de récolte maïs XCollect est disponible en trois largeurs de travail : 600-3 : 6 m (8 rangs), 750-3 : 7,5 m (10 rangs) et 900-3 : 9 m (12 rangs). Les unités sont en 3 éléments et travaillent comme l’EasyCollect selon le principe du collecteur. Les onctions de coupe et d’alimentation sont séparées l’une de l’autre sur l’XCollect.

      Moteurs
      Moteurs
      • Moteurs à 8 ou 12 cylindres Liebherr
      • Positionnement en V pour un montage transversal peu encombrant
      • Norme antipollution Final Tier 4 / niveau 4 ou 5
      • Puissance continue maximale du moteur de 687 à 1156 CV
      • Rentabilité élevée et fonctionnement régulier

      Technique de moteur ultra moderne Liebherr dotée de la technologie Common-Rail garantissant un rendement et une économie exceptionnels. Ces moteurs brillent par leur ajustement de couple optimal, leur régularité de fonctionnement, leur faible consommation de carburant et leur efficacité élevée.

      Autant de puissance que nécessaire
      Autant de puissance que nécessaire

      Grâce à PowerSplit KRONE, la puissance permanente
      du moteur est automatiquement adaptée
      aux conditions d’utilisation. EcoPower est
      utilisé là où la puissance machine requise est
      minime. XPower fournit une puissance maximale
      pour les travaux lourds. PowerSplit rend la
      BiG X plus fl exible d’un point de vue puissance
      et réduit considérablement la consommation de
      carburant.

      Efficacité de A à Z
      Efficacité de A à Z

      Le montage transversal du moteur permet une répartition optimale des masses. La transmission directe des forces sur les composants du flux de récolte, grâce à une courroie trapézoïdale jumelée, assure une rentabilité élevée.

      Concept d’entraînement
      Concept d’entraînement
      • Structure simple
      • Transmission directe des forces par le biais d’une courroie ultra robuste
      • Longévité élevée
      • Entraînement séparé de l‘alimentation et des têtes de récolte : Inversion lorsque le rotor hacheur est à l‘arrêt
      • Entraînement séparé fi able de la pompe de translation

      Le montage transversal du moteur permet l’entraînement direct du rotor et de
      l’accélérateur d’éjection par le biais d’une puissante courroie. Les pompes de
      l’alimentation et de la tête de récolte, ainsi que la pompe de translation et de travail
      sont entraînées par la boîte de vitesses de sortie de puissance du moteur diesel.
      La connexion de tous les composants du flux de récolte est garantie par l’embrayage à
      disques de la boîte de sortie de force moteur.

      Transmission optimisée
      Transmission optimisée

      Transmission optimisée : Une pompe hydraulique fixée sur la boîte de vitesses principale assure la transmission en continu. Le réglage de la vitesse d’avancement est automatique ou manuel depuis la cabine. L’entraînement travaille avec fiabilité et garantit une sécurité maximale.

      Ingénieusement pensé
      Ingénieusement pensé

      Ingénieusement pensé : L’entraînement des têtes de récolte et de l’alimentation est assuré par des pompes hydrauliques. Le concept permet le réglage continu des vitesses de tête de récolte et d’alimentation – l’idéal pour une adaptation automatique en fonction des différentes conditions de récolte.

      Entraînement des organes de travail

      1 Montage transversal du moteur
      2 Entraînement par courroie
      3 Accélérateur d’éjection
      4 Courroie puissante 7 rainures pour rotor et accélérateur d’éjection
      5 Courroie puissante 7 rainures pour l’éclateur
      6 Eclateur
      7 Rotor

      Entraînement des organes de travail:
      L’entraînement du rotor et de l’accélérateur d’éjection est
      réalisé directement par une courroie puissante, depuis le
      moteur monté transversalement. L’arbre de l’accélérateur
      d’éjection entraîne du côté opposé la courroie trapézoïdale
      de l’éclateur. Pour inverser l’alimentation et la tête
      de récolte, la puissante courroie du rotor est détendue.

      Train de roues
      Train de roues
      • Traction avant de série, 4 roues motrices en option
      • Puissants moteurs de roues Bosch-Rexroth
      • Trois modes de régulation anti-patinage
      • Concept d‘entraînement offrant une garde au sol supérieure

      L’entraînement par les moteurs de roues offre à la BiG X une productivité supérieure,
      un taux d’automatisation plus élevé et un confort augmenté. Ce concept d’entraînement
      réduit les temps de maintenance, crée de l’espace pour un rotor plus grand, plus
      puissant et positionné plus en arrière.

      Trois modes de régulation anti-patinagei
      Trois modes de régulation anti-patinagei

      Trois modes de régulation anti-patinage : Le conducteur choisit le mode de régulation souhaité. Pour protéger la couche herbacée, on choisit en règle générale le mode patinage réduit. Pour hacher le maïs, le choix se porte en général sur un mode de conduite avec un patinage plus important, voire même une régulation anti-patinage désactivée.

      Suspension optimale
      Suspension optimale

      Suspension optimale : Les BiG X intègrent une suspension indépendante de chaque roue arrière. Le confort de conduite est exceptionnel, que cela soit sur route ou dans les champs.

      Une construction optimale
      Une construction optimale

      Une construction optimale : Grâce à l’entraînement par le biais des moteurs de roues hydrauliques, la BiG X bénéficie d’une garde au sol très importante. Par ailleurs le concept d’entraînement permet la pose d’un rotor de diamètre supérieur et une répartition plus homogène des masses.

      Train épicycloïdal
      Train épicycloïdal

      Train épicycloïdal : Des trains épicycloïdaux Bosch-Rexroth servent d’entraînement de roues. L’avantage est de répartir la charge sur plusieurs pignons satellites et de transmettre des couples élevés grâce au mode de construction compact.

      Traction avant
      Traction avant

      Traction avant : De série, les BiG X sont équipées d’une traction avant. Les moteurs de roues de l’essieu arrière sont ici remplacés par des moyeux de roues.

      Quatre roues motrices
      Quatre roues motrices

      Quatre roues motrices : Les BiG X 680/780/880 sont disponibles en standard avec l’entraînement hydraulique quatre roues motrices par le biais des moteurs de roues.

      Un équipement exceptionnel
      Un équipement exceptionnel
      • Eclairages à LED pour une vision nocturne exceptionnelle
      • Accès optimal pour les travaux de maintenance
      • Grand espace de rangement pour les outils
      • Graissage central pour plus de confort

      Lorsque la journée de travail se prolonge jusque dans la nuit, le chauffeur doit pouvoir parfaitement s‘orienter. Pour ce faire, la BiG X offre un pack d‘éclairage complet qui transforme la nuit en jour. Le capot moteur et les capots latéraux à large ouverture, l‘échelle d‘accès pivotante et des ailes amovibles en matières synthétiques garantissent une accessibilité optimale de tous les modules pour les travaux de maintenance.

      Accessibilité optimale
      Accessibilité optimale

      Accessibilité optimale : Le caisson de rangement du côté droit permet de loger les batteries qui sont bien accessibles.

      Caisson de rangement très utile
      Caisson de rangement très utile

      Caisson de rangement très utile : L’arrière de l’ensileuse offre des rangements très appréciés : du côté gauche, une plateforme pivotante permet de ranger une caisse à outils.

      Bien assez de place
      Bien assez de place

      Bien assez de place : Un dégagement important est disponible entre la grille de radiateur et la paroi arrière de l’accélérateur d’éjection. Il permet d’atteindre très facilement les composants du flux de récolte.

      Tout est bien visible
      Tout est bien visible

      Tout est bien visible : Les capots largement relevés et les ailes arrière enlevées sans outil offrent une très bonne accessibilité de tous les modules. Les éclairages à LED intégrés facilitent les maintenances sur la machine, même lorsque la luminosité est réduite.

      Graissage centralisé
      Graissage centralisé

      Graissage centralisé : Le graissage centralisé, doté d’une réserve de graisse largement dimensionnée, permet des intervalles de maintenance plus espacés et un temps d’entretien réduit.

      Eclairage de l’échelle d’accès
      Eclairage de l’échelle d’accès

      Eclairage de l’échelle d’accès : L’accès à la cabine est sécurisé même de nuit, grâce aux LEDs insérées entre les échelons.

      Echelle d’accès pivotante
      Echelle d’accès pivotante

      Echelle d’accès pivotante : L’échelle d’accès pivotant largement sur le côté vers la cabine dégage beaucoup de place pour les travaux de maintenance du côté gauche de la machine.

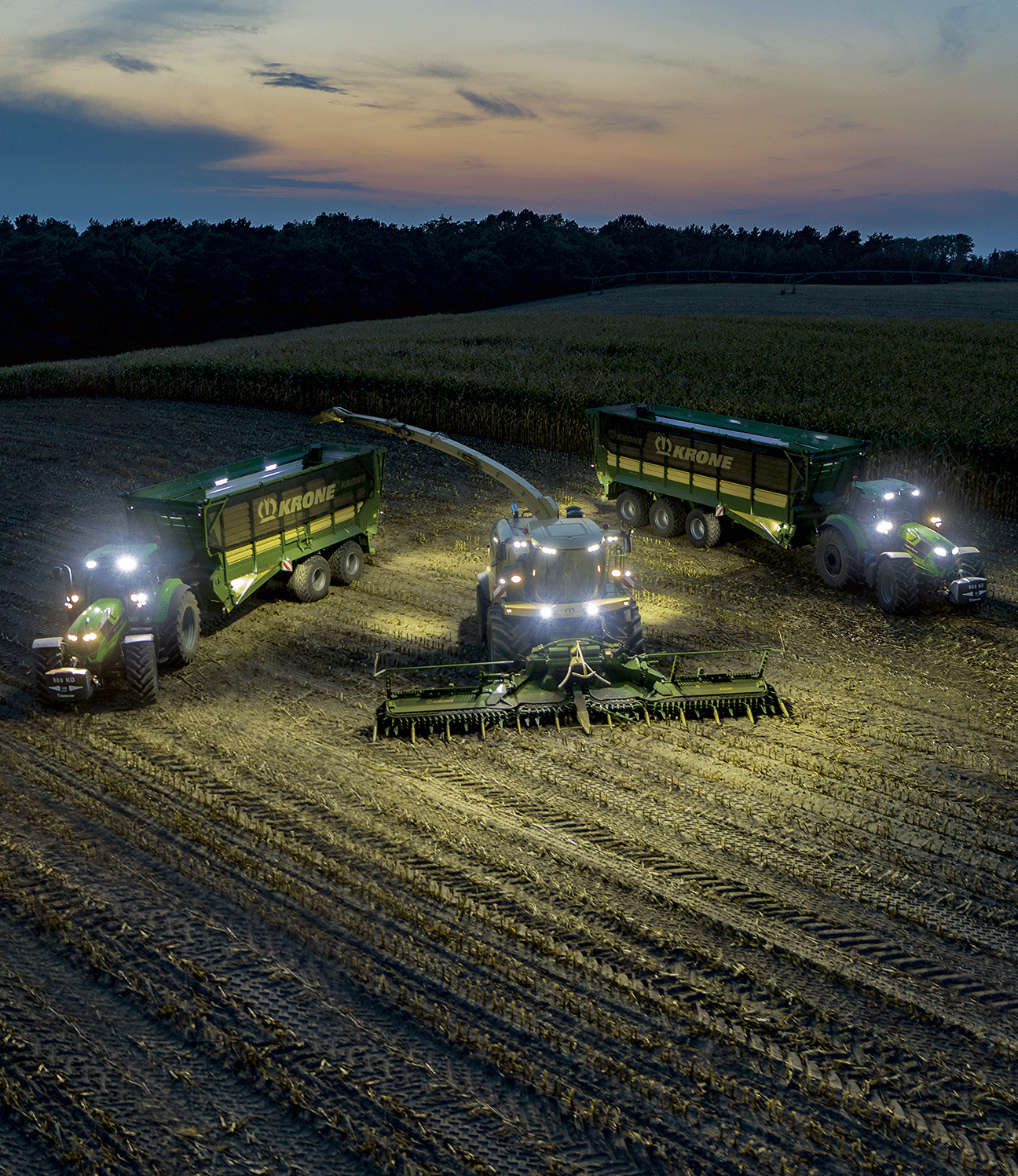

      De jour comme de nuit
      De jour comme de nuit

      De jour comme de nuit : La BiG X peut être équipée en option d’un éclairage de travail à 23 LEDs qui permet de travailler correctement et en toute sécurité, même de nuit.

      Concept multi-réservoirs KRONE
      Concept multi-réservoirs KRONE
      • Sept variantes de systèmes de réservoirs sont disponibles pour une fl exibilité maximale
      • Les clients ont le choix entre plus de carburant ou plus d‘additif d‘ensilage
      • Système d’additif d’ensilage intégré avec dosage brut et dosage bas volume en option
      • Volumes de remplissage maximaux pour de longues journées de travail

      Un système composé d’un réservoir principal, d’un réservoir latéral et d’un réservoir
      supplémentaire permet aux clients de déterminer individuellement en fonction des
      besoins, les volumes de remplissage pour le carburant, l’additif d’ensilage et l’eau. Sept
      combinaisons sont possibles, afin de satisfaire les différentes exigences dans le monde
      en matières de volumes de remplissage.

      Options pour l’additif d’ensilage
      Options pour l’additif d’ensilage

      Options pour l’additif d’ensilage : Le dosage brut (0,5 à 7,5 l/min) pour l’additif d’ensilage est intégré sur la plateforme côté droit à côté de la cabine. Il est aussi possible d’utiliser le réservoir latéral côté gauche pour augmenter la capacité à 505 l. Le caisson de roue côté droit, permet de loger 2 x 13 l pour le dosage bas volume (0,03 à 0,25 l/min). Une possibilité de branchement est également disponible pour un système d’additif d’ensilage externe. En option, l’additif d’ensilage peut aussi être dosé en fonction du chantier.

      Suffi samment de liquide
      Suffi samment de liquide

      L‘énorme système de réservoirs variables de la BiG X off re une solution adaptée à chaque client : en plus de 150 l de solution d‘urée, il est aussi possible de faire le plein de 1500 ou 1100 l de carburant et 275 ou 505 l d‘additif d‘ensilage.

      Cabine
      Cabine
      • Très spacieuse et silencieuse
      • Confort d’ assise et de conduite exceptionnel
      • Vision panoramique à 360°, tout est dans le champ de vision
      • Vue globale optimale, grâce à la cabine élévatrice en option

      Pour pouvoir rester concentré et détendu jusqu’à la fin d’une longue journée de travail,
      il faut que le confort du poste de travail soit optimal. La spacieuse cabine Silent Space
      répond parfaitement à cette exigence. Généreusement taillée, elle offre au conducteur
      et à son passager beaucoup de place, elle est climatisée et absolument fonctionnelle.
      La cabine élévatrice unique en son genre assure une excellente vision panoramique
      avec une hauteur supérieure de 70 cm.

      Information optimale
      Information optimale

      Information optimale : Le grand terminal à capacité tactile de 12 pouces avec port USB et vidéo enregistre toutes les données de service importantes qui peuvent être appelées sur l’écran couleurs haute résolution. Le terminal off re la possibilité de représenter l’image de la goulotte et de la caméra de recul.

      Maniable et pratique
      Maniable et pratique

      Maniable et pratique : Le levier multifonctions de forme ergonomique facilite considérablement votre travail. Avec plus de 20 fonctions, vous régulez la vitesse d’avancement et le sens et vous pilotez également la tête de récolte et la goulotte.

      Cockpit
      Cockpit

      Cockpit : Les éléments de commande, positionnés selon les règles ergonomiques, tels que le monolevier, les écrans et les terminaux sont confortablement accessibles depuis le siège du chauff eur.

      Vision parfaite
      Vision parfaite

      Vision parfaite : Malgré la pluie et la poussière, vous disposez toujours d’une vue dégagée dans la cabine de la BiG X. Trois essuie- glaces en option sur le pare-brise, deux sur les vitres latérales et un sur la lunette arrière. Tous les essuie-glaces intègrent des buses lave-glaces.

      Pare-soleil
      Pare-soleil

      Pare-soleil : Pour que le chauffeur ne soit pas ébloui, les vitres latérales et arrière peuvent être équipées d’un pare-soleil.

      Plus large, plus silencieuse, plus claire
      Plus large, plus silencieuse, plus claire

      Plus large, plus silencieuse, plus claire : La large cabine avec ses montants étroits offre beaucoup de place et une vision optimale sur les larges têtes de récolte. La double isolation du plancher réduit le niveau sonore du poste de conduite. 16 spots (H9), pack LED en option avec 23 phares de travail, garantissent un éclairage parfait.

      LiftCab KRONE
      LiftCab KRONE

      Une vue exceptionnelle : Les ensileuses BiG X équipées de la cabine élévatrice peuvent relever en continu la cabine jusqu’à 70 cm. Depuis sa position relevée, le chauff eur peut visualiser au mieux les cultures de maïs hautes et superviser de façon optimale le chargement des remorques. Par ailleurs, la cabine relevée est à une distance plus importante par rapport aux composants de fl ux de récolte, le niveau sonore dans la cabine est donc réduit.

      Une vue exceptionnelle
      Une vue exceptionnelle

      Les ensileuses BiG X équipées de la cabine élévatrice peuvent relever en continu la cabine jusqu’à 70 cm. Depuis sa position relevée, le chauff eur peut visualiser au mieux les cultures de maïs hautes et superviser de façon optimale le chargement des remorques. Par ailleurs, la cabine relevée est à une distance plus importante par rapport aux composants de fl ux de récolte, le niveau sonore dans la cabine est donc réduit.

      Tout est sous contrôle
      Tout est sous contrôle

      Tout est sous contrôle : Pour charger les remorques ayant des structures hautes, le chauffeur de l’ensileuse a parfois des difficultés à visualiser l’état du chargement. La cabine surélevée de 70 cm procure au chauffeur une meilleure vision en déplacement parallèle ou en chargement par l’arrière, il est en mesure de mieux déterminer le taux de remplissage et de l’optimiser.

      Moins de stress – plus de sécurité
      Moins de stress – plus de sécurité

      Moins de stress – plus de sécurité : Dans les cultures de maïs denses, le chauffeur de l’ensileuse doit souvent nécessairement progresser face à un mur de maïs de 4 m de haut. Grâce au système élévateur et à sa position surélevée, le chauffeur est mieux à même de visualiser la culture à récolter. Le stress est réduit et la concentration se focalise sur le travail. Par ailleurs les éventuels risques sont mieux identifiés.

      Par simple appui sur un bouton
      Par simple appui sur un bouton

      Par simple appui sur un bouton : Le système élévateur de la cabine se pilote hydrauliquement depuis la cabine en appuyant simplement sur un bouton. La hauteur s’adapte donc dans le champ simplement et rapidement.

      Comme un accordéon
      Comme un accordéon

      Comme un accordéon : La cabine réglable en hauteur est montée sur un plateau élévateur qui peut être relevé ou descendu en continu en quelques secondes. Un cloisonnement évite les dépôts de matières en-dessous de la cabine.

      Systèmes d’assistance du chauffeur – Assistance électronique embarquée
      Systèmes d’assistance du chauffeur – Assistance électronique embarquée
      • AutoScan permet d‘adapter la longueur de hachage en fonction du taux de maturité de la récolte
      • ConstantPower assure une consommation optimale de carburant pour un rendement maximal
      • EasyLoad facilite le remplissage intégral de la remorque de transport de la chaîne d‘ensilage
      • RockProtect protège l‘ensileuse des dommages dus aux pierres

      KRONE propose différents systèmes pour l‘ensileuse BiG X, afin de mieux mettre à profit la machine et de faciliter judicieusement le travail du chauffeur. Ces assistances électroniques fournissent toutes les données importantes concernant le produit récolté et assurent une meilleure sécurité dans des conditions extrêmes.

      Prévoyance intelligente
      Prévoyance intelligente

      Prévoyance intelligente : RockProtect en option protège votre ensileuse des dommages dus aux pierres. Lorsque le système détecte une pierre, les rouleaux de précompression sont automatiquement arrêtés en l’espace de quelques millisecondes. Vous pouvez déterminer vous-mêmes la sensibilité de réaction de RockProtect.

      Un oeil en plus
      Un oeil en plus

      Un oeil en plus : L’automatisme de chargement EasyLoad, disponible en option, permet de remplir confortablement les remorques se déplaçant en parallèle, grâce à l’analyse d’images 3D de la caméra. Le pilotage des fonctions de goulotte « Ouverture/ fermeture de la casquette » et « Rotation vers la gauche/droite » est entièrement automatique. De même différentes stratégies de remplissage sont possibles. Le chauffeur peut surveiller toutes les fonctions sur l’écran dans la cabine, l’ensileuse est donc pilotée sans stress.

      Vitesse adaptée
      Vitesse adaptée

      Vitesse adaptée : Après avoir sélectionné la sollicitation du moteur en appuyant sur un bouton, ConstantPower adapte entièrement automatiquement la vitesse d’avancement de la machine en fonction de la culture et de la masse de récolte croissante. De ce fait le travail du chauffeur est facilité, la consommation de carburant réduite et le rendement maximal. Associé à AutoScan, un accroissement complémentaire substantiel du rendement est encore possible, tout en conservant une qualité de hachage exceptionnelle.

      Juste aussi court que nécessaire
      Juste aussi court que nécessaire

      Juste aussi court que nécessaire : Une cellule photo-optique au centre de la tête de récolte du maïs enregistre le taux de maturité de la plante et assure automatiquement une adaptation de la longueur de hachage : le maïs vert est haché plus long pour favoriser la présence de fibres et réduire l’égouttage dans le silo. Le maïs plus sec est haché plus court pour pouvoir le tasser plus facilement. Ainsi AutoScan facilite le travail du chauffeur et optimise la consommation de carburant par le biais de la longueur de hachage.

      Modèles

      BiG X 680 · 780 · 880 · 980 · 1080 · 1180
      BiG X 680 BiG X 780 BiG X 880 BiG X 980 BiG X 1080 BiG X 1180
      Moteur Liebherr D 9508 Liebherr D 9508 Liebherr D 9508 Liebherr D 9512 Liebherr D 9512 Liebherr D 9512 Configurer
      Nombre de cylindres 8 8 8 12 12 12 Configurer
      Cylindrée (l) 16.16 16.16 16.16 24.24 24.24 24.24 Configurer
      Puissance continue du moteur (kW / CV) 505 / 687 570 / 775 660 / 898 720 / 979 790 / 1074 850 / 1156 Configurer
      Puissance continue max. de hachage X-Power (kW / CV) 487 / 662 550 / 748 632 / 860 688 / 936 758 / 1031 818 / 1112 Configurer
      Puissance continue max. de hachage Eco-Power (kW / CV) 368 / 500 368 / 500 441 / 600 441 / 600 441 / 600 441 / 600 Configurer
      Configurer Configurer Configurer Configurer Configurer Configurer

      Les ensileuses BiG X 680 ∙ 780 ∙ 880 · 1180 ­KRONE sont ultra performantes

      BiG X 680 · 780 · 880 · 980 · 1080 · 1180

      KRONE Landmaschinen

      KRONE Landmaschinen

      KRONE Landmaschinen

      Vidéos
