BiG Pack

BiG Pack HDP II 1290 нового поколения: Более высокая производительность, увеличенная плотность прессования, больше комфорта: машина BiG Pack HDP II 1290 (VC) устанавливает новые стандарты и последовательно следует принципу успеха предыдущей модели.

V-узловязатель: Максимальная эксплуатационная безопасность благодаря технологии двойного узловязателя без обрезков шпагата. KRONE V-узловязатель убеждает качеством.

Высокая производительность: Повышенная производительность благодаря более высокому удобству управления, а также рустущая продуктивность – это отличает новое поколение BiG Pack, которое в будущем будет дополнять поколение HighSpeed.

Функция подбора: С помощью тележки для перевозки тюков BaleCollect компания KRONE последовательно оптимизирует заготовку соломы. BaleCollect подбирает в поле до трех тюков. На дороге BaleCollect следует за пресс-подборщиком благодаря телескопическому дышлу безопасно и точно по колее.

Новый, вариабельный режущий аппарат: Режущими аппаратами VariCut (VC) с 51 ножом компания KRONE дополняет свою линейку машин для производства короткой соломы.

Рекордная производительность: BiG Pack HDP II устанавливает новые рекорды. Компания KRONE разработала совершенно новый крупнопакующий пресс-подборщик, существенно повышающий производительность и плотность прессования.

Более быстрое достижение высокой плотности: Поколение "HighSpeed" опережает рынок крупнопакующих пресс-подборщиков – до 20% увеличенная производительность при той же плотности по сравнению с предшествующей моделью.

Больше возможностей: PreChop – интегрированный фронтальный измельчитель еще эффективнее измельчает солому и расширяет возможности применения прямоугольных тюков.

Новый стандарт: Внедряется BiG Pack 1290 HDP и с этого дня оказывает заметное влияния на торговлю соломой в мире.

Много маленьких в одном большом тюке: KRONE представляет систему MultiBale – первый пресс-подборщик на рынке, который может связывать как крупногабаритный тюк, так и до девяти маленьких тюков в одном большом.

Внедрение вариабельной системы наполнения VFS: VFS – вариабельная система заполнения от KRONE. На большинство моделей BiG Pack устанавливается двойной узловязатель.

Первые BiG Pack: Родился BiG Pack – создан первый крупнопакующий пресс-подборщик KRONE …

BiG Pack 4 x 4 (XC) HighSpeed: с высотой канала 1,30 м у Вас соберется меньшее количество тюков на гектар, будет экономия времени и затрат на персонал, поскольку они быстро убираются с поля. Этот пресс-подборщик используется преимущественно для заготовки соломы и сена.

BiG Pack 1290 (XC) HighSpeed: плотные тюки шириной 1,20 см и высотой 90 см пользуются большим успехом среди аграриев всего мира. Эта машина по причине больших размеров тюков работает преимущественно с соломой и сеном, но в некоторых странах она также успешно используется при заготовке сенажа.

BiG Pack 1270 (XC/VC) MultiBale HighSpeed: эта модель позволяет упаковывать до девяти небольших тюков в один большого размера Ваши преимущества: большие тюки легко убирать с поля, а маленькие тюки более удобны для порционирования.

BiG Pack 1270 (XC/VC) HighSpeed: эта машина благодаря размеру своего канала 1,20 м шириной и 70 см высотой находит разнообразное применение Шесть одинарных и двойных узловязателей помогают формировать тюки стабильной формы из соломы, сена и сенажа.

BiG Pack 890 (XC) HighSpeed: с четырьмя двойными узловязателями и размером канала 80 см шириной и 90 см высотой эта техника великолепно зарекомендовала себя не только в соломе, но также в тяжелом сенаже.

BiG Pack 1290 HDP II (XC): большая плотность прессования – более высокая скорость движения. Благодаря восьми двойным узловязателям этот пресс-подборщик достигает до 70% большей производительности или до 10% большей плотности тюков, по сравнению с BiG Pack HDP HighSpeed. С этой машиной Вы привнесете значительно больше мощности на поле, и сможете эффективно организовать для себя логистику соломы.

BiG Pack 1290 HDP (XC/VC) HighSpeed: тюки как брикеты. Так как благодаря прессовальному механизму высокой плотности HDP и удлиненному прессовальному каналу у Вас будут тюки до 25 % большего веса, чем в традиционных системах. Это быстро оправдывает себя во время транспортировки соломы.

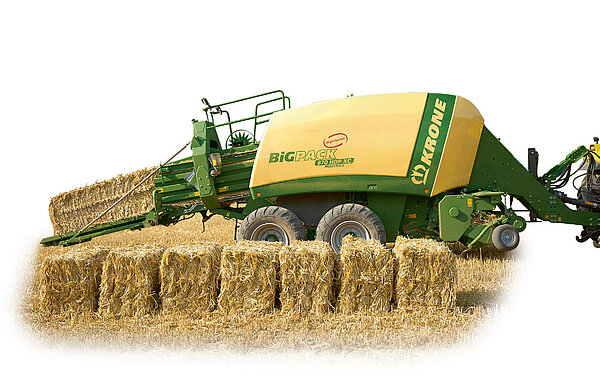

BiG Pack 870 HDP (XC) MultiBale HighSpeed: «Три машины в одной». Наряду с каналом размером 80 x 70 см эта машина предлагает плотность прессования аналогичную BiG Pack HDP. Дополнительно пресс-подборщик имеет функцию MultiBale и позволяет этим гибко подходить к пожеланиям клиентов.

Простая регулировка: пружины растяжения регулируют давление прижимного вальца и подборщика. Минимальная рабочая высота прижимного вальца регулируется без применения инструментов.

Серийно: прижимной валец большого размера обеспечивает постоянный поток кормовой массы. Нет нагромождения кормовой массы при неравномерной толщине валка. Работа только на полную мощность при высочайшей производительности подбора.

Серийно: именно при высокой стерне подборщик можно регулировать при помощи ограничителя глубины хода – снимается нагрузка с копирующих колес, и они поднимают подборщик только на больших неровностях.

Без вреда дернине: расположенные сбоку маятниковые копирующие колеса с пневматическими шинами регулируются по высоте без применения инструментов и следуют за каждым поворотом. По причине благоприятного характера инерционного движения дернина не повреждается даже при прохождении поворотов.

Он не оставит ничего: с рабочей шириной захвата 1,95 м или 2,35 м (DIN 11220), пятью рядами зубьев и расстоянием между зубьями 55 мм подборщик EasyFlow не требующий управления работает абсолютно чисто. Подающий валец с активным приводом в комбинации с боковыми подающими шнеками проявляет свои преимущества в сухой, ломкой массе, и значительно повышает производительность.

Преимущества видны как на ладони: подборщик EasyFlow без беговой дорожки благодаря своей простой конструкции имеет небольшое количество движущихся частей и привлекает плавностью хода. В результате этого снижается износ и затраты на техническое и сервисное обслуживание.

Быстро и просто: центральный механизм группового переключения ножей для различной длины измельчения: при полном количестве ножей теоретическая длина измельчения у Вас будет 44 мм, при половине комплекта – 88 мм. В выдвинутом состоянии собираемая масса остается неизмельченной.

Отдельная защита каждого ножа посредством пружин предохраняет ножи от серьезных повреждений при подборе посторонних предметов. Разумеется, после прохождения постороннего предмета ножи поворачиваются назад в рабочее положение.

Режущий аппарат XCut имеет две ножевые кассеты. Для установки и снятия ножей, кассеты опускаются при помощи гидравлической системы. Ножевые кассеты и «разделенные выдвижные секции» могут удобно выдвигаться сбоку.

Широкие накладные подающие элементы из стали «Хардокс» для подающих зубьев: они обеспечивают высокую производительность, чистый срез с защемлением и высокую износостойкость. С накладными подающими элементами из стали «Хардокс» шириной 20 мм Вы соберете высококачественный корм. Она не будет раздавлена или смята.

Большой диаметр 550 мм (720 мм на BIG Pack HDP II). Подающие зубья затягивают собранную растительную массу с малыми энергозатратами благодаря их V-образному расположению и заполняют прессовальный канал по всей ширине.

Komfortable Montage und Wartung: Für Wartungsarbeiten kann die einteilige Messerkassette dank Schnellkupplersystem mit wenigen Handgriffen und mit Hilfe eines optionalen Transportgestells für einen Paletten-Hubwagen seitlich aus der Maschine herausgezogen werden.

Mit nur einem Handgriff lässt sich eine Reinigungsklappe oberhalb der Messer umlegen, um Ablagerungen zu entfernen. Zusätzlich wird über eine integrierte Druckluftreinigung der Bereich der Messer und der Messereinzelsicherung sauber gehalten.

Die Messer können werkzeuglos in Gruppen von 51, 26, 25, 12 und 5 Messern vorgewählt werden. Hydraulisch wird die vorgewählte Gruppe aus der Kabine heraus geschaltet. Alle Schaltnocken sind auf die Welle aufgesteckt und können zu individuellen Gruppen zusammengestellt werden.

Beim hydraulischen Zuschalten der Messer wird die Messerkassette im Rahmen verspannt. Die Laufrollen der Messerkassette werden dadurch entlastet und beim Schneiden entstehende Vibrationen sicher abgefangen. Dies gewährleistet eine dauerhafte Leichtgängigkeit beim Ein- und Ausziehen der Kassette.

Ein seitlicher Verbundriemen treibt Pick-up und Rotor an. Dank permanenter Schlupfüberwachung wird der Rotor bei Überlast automatisch abgeschaltet und die Messer aus dem Gutfluss herausgeschwenkt. Zum Wiederaufnehmen der Arbeit werden aus der Kabine zuerst der Rotor neu gestartet und dann die Messer eingeschwenkt.

В сочетании с PreChop при необходимости подающий вал активного подборщика может фиксироваться и отключаться. Прижимной валец может откидываться. Высокий подъем PreChop позволяет использовать пресс-подборщик без демонтажа фронтального измельчителя.

Особенно в экстремальных пыльных условиях важен вопрос эффективной чистки узловязателей. Поэтому KRONE оснащает машины PreChop высокопроизводительным дополнительным вентилятором, чтобы устранять загрязнения до их возникновения.

Если PreChop не требуется длительное время, то фронтальный измельчитель, навешенный на крепежный палец, демонтируется без каких-либо трудностей. После извлечения крепежных пальцев и карданного вала измельчитель выдвигается в сторону на транспортных роликах.

190 ножей для лучшего качества измельчения: ножевой ротор имеет большой диаметр 525 мм и 96 маятниковых измельчающих ножей, размещенных блоками. При оборотах свыше 3000 об/мин благодаря двум рядам противорежущих ножей в количестве 47 штук стебельчатая масса транспортируется до того, как передается непосредственно на подборщик BiG Pack. Разделительная планка между противорежущих пластин обеспечивает лучшее качество резки. Интенсивность обеих противорежущих пластин может устанавливаться без инструментов на пять ступеней. Для более высокого срока службы все ножи могут применяться с двух сторон.

Мелко измельченный и не содержащий пыли материал находит, например, применение в качестве подстилки в птицеводческих помещениях, боксах для молочного скота, в свинарниках для свиноматок и откорма К тому же, служит кормом в рационе с малым содержанием сырой клетчатки, покрытием почвы при выращивании клубники или субстратом для выращивания грибов. Обработанная солома приобретает большую впитывающую способность, легче распределяется в животноводческом помещении, каналы для животноводческих стоков остаются свободными, а удобрения быстрее минерализируются.

При полном заполнении транспортного канала, упорное коромысло автоматически поворачивается назад. При этом освобождается переход в прессовальный канал и одновременно срабатывает муфта.

Пока беговая дорожка подающей граблины не повернута, захватывающие и подающая граблина непрерывно направляют прессуемую массу в транспортный канал и предварительно уплотняют ее. Зубья упорного коромысла удерживают собранную растительную массу под прессовальным каналом.

Вариационная система заполнения работает в зависимости от модели с тремя или четырьмя захватывающими, одной подающей граблинами, а также одним упорным коромыслом. Захватывающие граблины управляются совместной беговой дорожкой. Подающая граблина – через вторую поворотную беговую дорожку.

Муфта перемещает всю беговую дорожку подающей граблины, которая направляет растительную массу в канал. Затем упорное коромысло и подающая граблина автоматически возвращаются назад в исходное положение.

С KRONE BiG Pack Вы готовы к любым условиям работы. Если Вам потребуется полная мощность для больших валков, установите ВОМ своего BiG Pack на 1000 оборотов, а поршень на 45 тактов. При легких условиях эксплуатации Вы сможете понизить скорость вращения ВОМ до 800 оборотов, ход поршня установить на 36 тактов, и получать плотно спрессованные тюки с экономией топлива.

Для высочайшей плотности тюков BiG Pack имеют длинные, воронкообразной формы прессовальные каналы с пружинными боковыми и верхними упорами в передней зоне. Наружные закругления на краях боковых прессовальных щитков обеспечивают гладкую поверхность тюков.

KRONE оснащает крупнопакующие пресс-подборщики длинными прессовальными поршнями. Это защищает иглы. Поршни обладают плавным ходом. 49 тактов/минуту для BiG Pack 870 и 890, 45 тактов/минуту для BiG Pack 1270 и 1290 HDP и HDP II, а также 38 тактов для BiG Pack 4 x 4.

Передача усилия на захватывающие граблины и узловязатели производится на крупнопакующих пресс-подборщиках KRONE посредством прочных с низкими эксплуатационными расходами приводных валов, редуктора и предохранительных муфт. Кроме этой технологии привода, Вы приобретаете комфорт и надежность.

Механизатор выбирает на терминале плотность от 0% до 100%. После этого гидравлическое давление в прессовальном канале устанавливается автоматически системой регулировки силы прессования.

При запуске BiG Pack производится защита посредством фрикционной муфты. При перегрузке пресс-подборщика его защищает автоматическая кулачковая муфта.

Большие маховики предотвращают раскачивание и гарантируют спокойный ход машин. На машинах KRONE BiG Pack улавливаются пиковые нагрузки, машина работает равномерно и имеет значительно меньшую требуемую мощность.

Для щадящего запуска машины все пресс-подборщики BiG Pack могут оснащаться гидравлической системой помощи при запуске. Маховик ускоряется посредством гидравлического мотора, до того, как в работу включается вал отбора мощности трактора. Система помощи запуска является серийной комплектацией для HDP II.

Вы можете выбирать: оси «Boogie» поставляются в двух вариантах. Жесткая или управляемая инерционная ось с блокирующими цилиндрами для блокировки управляемой оси в центральном положении. Оба варианта оси разрешены с соответствующими шинами для 60 км/час.

Четырехлистовые параболические рессоры в качестве компенсационного рычага: большой маятниковый ход при равномерном распределении нагрузки на переднюю и заднюю оси обеспечивает преимущества во время движения по поверхностям с незначительной грузоподъемностью.

BiG Pack 890 поставляется с одинарной осью и шинами большого размера (710/45-22,5) до 40 км/час или тандемной осью для 60 км/час в дополнительной комплектации.

Съемная задняя часть машины: BiG Pack имеет прочное завершение рамы с навесным кронштейном. С его помощью легко агрегатируется, например, тележка для тюков.

Всегда одинаковая длина тюка: KRONE в BiG Pack делает ставку на электронное измерение длины тюка посредством зубчатого колеса. Оно расположено по центру прессовального канала.

До шести гидроцилиндров приводят в действие верхние и боковые прессовальные щитки. Необычайно прочная опора рассчитана на высокие длительные нагрузки.

Serienmäßig sind die BiG Pack 1270 mit Einfachknotern (System Deering) ausgestattet. Optional können aber auch Doppelknoter für die Maschinen geordert werden, die vor allem bei der Version Multibale zwingend notwendig sind.

Alle BiG Pack Modelle sind serienmäßig mit einer Zentralschmierung ausgestattet, welche sicherstellt, dass die wesentlichen Schmierstellen mit Fett versorgt werden. Lediglich einige wenige Schmierstellen müssen händisch versorgt werden. Erhöhter Verschleiß aufgrund von Mangelschmierung oder eindringendem Staub wird somit vermieden.

С 32 катушками шпагата (54 при HDP II) по 11 кг Вы спрессуете свыше 900 рулонов без закладки новых. Для сервисных работ на машине пыленепроницаемые отделения для шпагата легко откидываются вверх.

Чистка сжатым воздухом узловязателей гарантирует высокую надежность, даже при экстремальных условиях эксплуатации. Форсунки для воздуха расположены так, чтобы узловязатели регулярно очищались сжатым воздухом.

Принцип работы двойного узловязателя: во время процесса прессования на тюк подается верхний и нижний шпагат, которые по отдельности связываются друг с другом в начале (начальный узел 1) и в конце (завершающий узел 2) соответствующего тюка. Нижний шпагат продевается через систему натяжных приспособлений и иглу; он обхватывает дно и обе стороны тюка. Верхний шпагат подается к тюку непосредственно через систему натяжных приспособлений и замыкает верхнюю сторону тюка. Так обеспечивается то, что машина с любой растительной массой может работать с максимальным усилием прессования.

В режиме Multibale два узловязателя связывают малогабаритные тюки, другие перевязывают весь тюк. Это позволяет составное игольчатое коромысло. При помощи управляемой защёлки соединяются или разъединяются оба игольчатых коромысла. Так как узловязатели могут работать только при подаче шпагата, нити проходят незатронутыми под узловязателями. Малые тюки связываются только двумя нитями шпагата (1). В конце процесса прессования оба коромысла снова соединяются автоматически, причем все узловязатели снова проводят шпагат (2). Затем прочно связывается большой тюк.

Уже во время полевых работ механизатор на терминале управления в кабине трактора выбирает необходимое количество тюков. Наряду с общей длиной больших тюков выбирается количество малых порций. Меньшие отдельные тюки соединяются двумя нитями каждый, а весь тюк тремя нитями на BiG Pack 870 и четырьмя нитями на BiG Pack 1270. Конечно, Вы можете работать также обычным образом. Затем крупные тюки перевязываются пятью или шестью шпагатами.

Система MultiBale, являющаяся опцией, располагает технологией двойных узловязателей и управляется комфортной бортовой электроникой. Благодаря MultiBale поле убирается быстро, и клиентам можно отправлять большие тюки, связанные из маленьких. Система MultiBale за короткое время добилась признания на рынке, так как небольшие тюки в стесненных помещениях перемещать и делить на порции значительно легче.

Все ISOBUS-совместимые машины KRONE могут управляться также напрямую посредством терминала трактора, совместимого со стандартом ISOBUS. Вы производите соединение всего лишь одним кабелем и привычная операционная система появляется на терминале трактора в кабине. Дополнительные органы управления, такие как, джойстик WTK, в зависимости от трактора могут значительно упростить управление машиной.

Новый терминал CCI 1200, совместимый с ISOBUS с 12-дюймовым сенсорным дисплеем позволяет отображать для Вас сразу два универсальных терминала (УТ) на одном дисплее. Так, например, прицеп для перевозки тюков BiG Pack plus и изображение камеры могут обслуживаться всего лишь одним терминалом, а Вам потребуется только один дисплей. Это экономит денежные средства и улучшает панорамный обзор из кабины. На дисплее с интенсивными цветами и высоким разрешением могут отображаться функции также в режиме мини-просмотра.

Совместимый с ISOBUS терминал CCI 800 с 8-дюймовым сенсорным дисплеем служит для управления техникой и в то же время в качестве дисплея камеры, чтобы иметь обзор на одну тележку для тюков. Эта многофункциональность экономит средства и дает оптимальный панорамный обзор. Для еще более комфортного управления этот терминал может комбинироваться с джойстиком AUX. На дисплее с интенсивными цветами и высоким разрешением могут отображаться функции также в режиме мини-просмотра

Компактно сконструированный терминал DS 500 имеет 5,7-дюймовый цветной дисплей и позволяет ясное и простое управление техникой. Оно на выбор производится посредством двенадцати функциональных клавиш или сенсорного экрана, а также с помощью колесика на обратной стороне.

27 катушек в ящике для шпагата – достаточно для долгих рабочих дней. Для простого заполнения отделений для шпагата или для ежедневного технического обслуживания; ящики для шпагата удобно опускаются из кабины с помощью гидравлической системы. С оснащением светодиодными лампами Вы сохраняете обзор даже ночью.

Посредством одного болта устройство для выталкивания оставшегося тюка может разделяться. Таким образом, можно гидравлически выдвигать задний тюк, или освобождать весь прессовальный канал.

Сильно уплотненные тюки стабильной формы при высокой скорости движения – эта комбинация требует при массе с большим сокращением очень прочные шпагат и узловязатели. По этой причине компания KRONE вместе с Rasspe разработала для BiG Pack HDP II абсолютно новую, запатентованную систему узловязателей с восемью более узкими узловязателями. Растягивающее усилие на нить сводится к минимуму, что позволяет связывать с более высокой плотностью.

На 30 % увеличенный режущий ротор с пятью рядами зубьев позволяет высочайшую производительность. V-образно расположенные ряды зубьев проводят заготавливаемую массу с экономией усилия ножами и обеспечивают хорошую подачу стороны прессовального канала.

На машинах с подающими граблинами подборщик приводится в действие напрямую посредством приводных валов от главного редуктора. Интегрированная кулачковая сцепная муфта защищает подборщик от перегрузки.

Подборщик и режущий ротор приводятся в действие на BiG Pack HDP II с XCut посредством отдельно переключаемого 4-ручейного клиновидного ремня – при блокировке машины блок отключается автоматически. При запуске машины агрегаты подключаются, экономя затраты энергии, после пуска пресса.

Для щадящего запуска машины все пресс-подборщики BiG Pack HDP II могут оснащаться гидравлической системой помощи при запуске. С помощью двух гидромоторов маховик ускоряется, прежде чем подключается ВОМ трактора. Промежуточный редуктор в дышле обеспечивает не только прямой и минимизирующий износ карданной передачи, но также увеличивает частоту вращения. Таким образом, инерционная масса используется еще более эффективно.

Вместо цепей и срезных болтов KRONE на всех крупнопакующих пресс-подборщиках устанавливает прочные с низкими эксплуатационными расходами приводные валы и редукторы, а также предохранительные муфты. Кроме этой технологии привода, Вы приобретаете комфорт и надежность.

Вы транспортируете солому на длинные дистанции? Вам необходимо прессовать большие массы за очень короткий промежуток времени? Вы хотите эффективно использовать складские площади? Для Вашей цели инженеры компании KRONE разработали нужную машину. Название BiG Pack HDP II означает еще большую плотность прессования при значительно большей скорости движения.

Опираясь на многолетний опыт с BiG Pack 1290 HDP (High Density Press) компания KRONE разработала и приняла в ассортимент нового старшего брата успешнейшего крупнопакующего пресс-подборщика BiG Pack HDP, и усилила позицию лидера рынка в области «High Density».

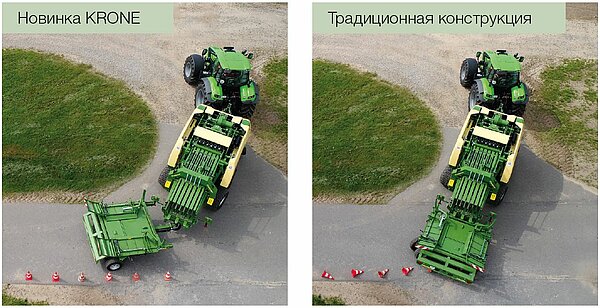

При езде по дорогам платформа складывается до трехметровой транспортной ширины, дышло выдвигается и фиксируются инерционные колеса и оси. BaleCollect следует точно по колее – даже на высокой скорости движения до 50 км/час или на узких въездах на поле.

Прицепы для перевозки тюков агрегатированы непосредственно с задней частью пресс-подборщика, чтобы в поле принимать тюки из прессовального канала. Чтобы на дороге ехать надежно, компания KRONE реализовала инновационную конструкцию посредством телескопического дышла.

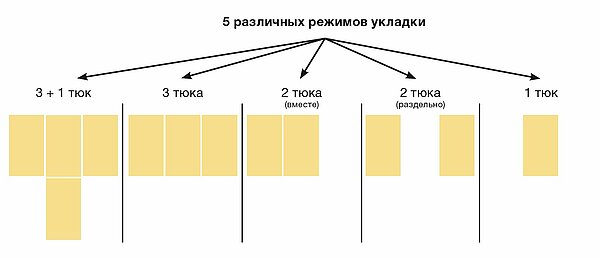

Дальнейшая производственная цепочка требует порой различные варианты укладки. Для BaleCollect при размере канал 120 можно выбирать между пятью различными режимами укладки. Если все тюки должны лежать на разворотной полосе или вблизи, используется режим «3 тюка» или «3+1 тюк». Если, напротив, обматываются сенажные тюки, то в первую очередь выбираются режимы «2 тюка вместе» или «2 тюка раздельно». В зависимости от того, двойная обмотка требуется или обматывающее устройство должно осуществлять прием даже самостоятельно. Разумеется, тюки могут сбрасываться вручную также в любой момент нажатием клавиши.

Платформа BaleCollect имеет производительность приема до трех тюков при ширине канала 120 см или до пяти тюков при ширине канала 80 см. Как только тюки выходят из прессовального канала, они перемещаются направо или налево поперечным толкателем, так что освобождается путь для следующего тюка. Если установленный режим укладки достигнут, все тюки автоматически передвигаются сталкивателем с платформы.

Дополнительно к основному отделению для шпагата в качестве опции могут монтироваться два дополнительных отделения для шпагата на задней части машины. Так могут совместно надежно транспортироваться 12 или 10 рулонов шпагата и ящик с инструментами. (Не в комбинации с BaleCollect.)

Крупнопакующие пресс-подборщики KRONE могут оснащаться камерой заднего вида и цветным монитором. Монитор рассчитан на применение дополнительной камеры. В качестве альтернативы камера может также подключаться к терминалу CCI.
