BiG Pack

Presses à balles cubiques

BiG Pack

Presses à balles cubiques

Une longueur d'avance avec une BiG Pack KRONE. KRONE vous propose toujours des innovations que vous rechercherez en vain ailleurs. Qu’il s’agisse de balles plus lourdes et ultra dures, issues de la BiG Pack HDP II ou de neuf petites balles ou moins, faciles à manipuler et liées en une balle grand format par le système MultiBale.

Avec une presse à balles cubiques KRONE, vous bénéficiez également de son expérience et de ses compétences en termes de construction de presse. KRONE connaît toutes les exigences des utilisateurs et offre une gamme de presses complète en différentes dimensions de canal. Les innovations reconnues sur le plan international, telles que le système de remplissage variable, l’équipement MultiBale, unique en son genre et le pick-up EasyFlow sans came de guidage avec rouleau d'alimentation entraîné mécaniquement (pick-up actif) expliquent le succès de la BiG Pack KRONE

  • HighSpeed: débit supérieur de 20 % pour une densité de balle identique
  • HDP: densité de pressage plus élevée – un poids supérieur jusqu’à 25% par balle par rapport à la BiG Pack 1290
  • HDP II: un débit supérieur jusqu‘à 70% ou une densité de balle supérieure jusqu’à 10% comparée à la HDP HighSpeed
  • Dimensions du canal de 80 x 70 cm à 120 x 130 cm
  • VFS et régulation électronique de la densité de pressage pour des balles de densité homogène
  • Cassettes à couteaux XCut et VariCut et broyeur sous flèche PreChop pour des longueurs de coupe courtes
  • Système de noueurs éprouvé KRONE pour des balles à hautes densités conservant une forme parfaite

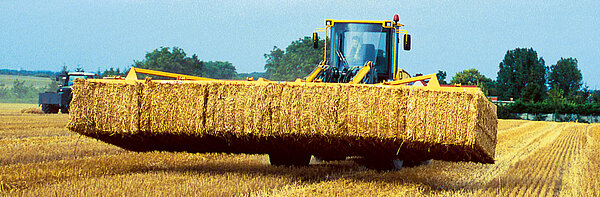

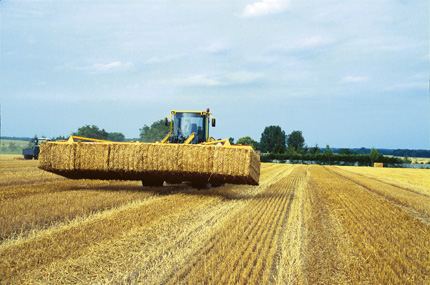

  • Système MultiBale : jusqu’à neuf balles individuelles regroupées en une seule

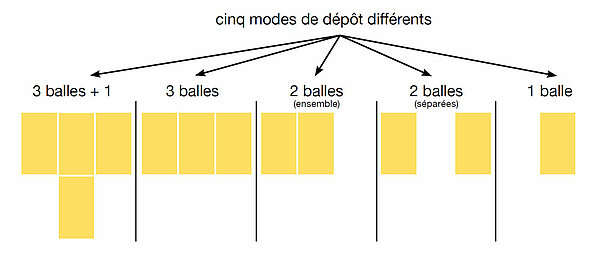

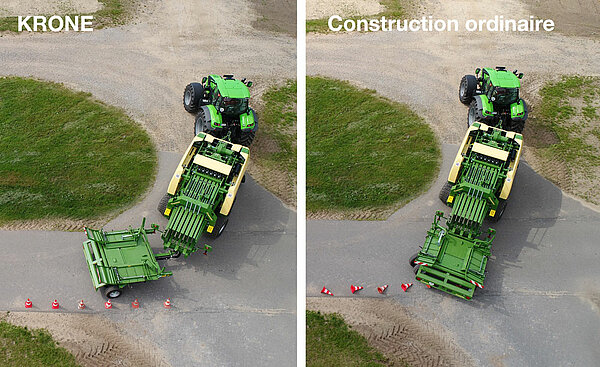

  • BaleCollect : groupeur de balles attelé directement à l'arrière de la presse pour une récupération efficace et respectueuse du sol
Please accept marketing-cookies to see this content.

High-Density Presses à balles cubiques

BiG Pack 1290 HDP II (XC)

Densité de pressage supérieure – vitesse de déplacement supérieure. Grâce à ses huit doubles noueurs, cette presse atteint jusqu‘à 70% de rendement en plus ou une densité de balles supérieure jusqu’à 10 % comparée à la BiG Pack HDP HighSpeed. Avec cette machine, vous disposez d’une puissance nettement supérieure dans le champ et vous pouvez configurer avec efficacité votre logistique au niveau de la paille.

Sonderseite BiG Pack

Caractéristiques du produit

Presses à balles cubiques
  • „HighSpeed : débit supérieur de 20 % pour une densité de balle identique
  • HDP : densité de pressage plus élevée – un poids supérieur jusqu’à 25% par balle par rapport à la BiG Pack 1290
  • HDP II : un débit supérieur jusqu‘à 70% ou une densité de balle supérieure jusqu’à 10% comparée à la HDP HighSpeed
  • Dimensions du canal de 80 x 70 cm à 120 x 130 cm „
  • VFS et régulation électronique de la densité de pressage pour des balles de densité homogène
  • Cassettes à couteaux XCut et VariCut et broyeur sous flèche PreChop pour des longueurs de coupe courtes
  • Système de noueurs éprouvé KRONE pour des balles à hautes densités conservant une forme parfaite
  • Système MultiBale : jusqu’à neuf balles individuelles regroupées en une seule
  • BaleCollect : groupeur de balles attelé directement à l'arrière de la presse pour une récupération efficace et respectueuse du sol

Une longueur d'avance avec une BiG Pack KRONE. KRONE vous propose toujours des innovations que vous rechercherez en vain ailleurs. Qu’il s’agisse de balles plus lourdes et ultra dures, issues de la BiG Pack HDP II ou de neuf petites balles ou moins, faciles à manipuler et liées en une balle grand format par le système MultiBale.

BiG Pack – Une gamme qui a du succès
  • Dimensions du canal de 80 x 70 cm à 120 x 130 cm
  • „Pick-up Actif : EasyFlow sans came de guidage avec rouleau d'alimentation entraîné
  • „VFS – le système de remplissage variable
  • „Mécanismes de coupe XCut et VariCut et broyeur sous flèche PreChop
  • „Système MultiBale : jusqu’à 9 balles individuelles dans une grande balle
  • „Régulation automatique de la force de pressage

Avec une presse à balles cubiques KRONE, vous bénéficiez également de son expérience et de ses compétences en termes de construction de presse. KRONE connaît toutes les exigences des utilisateurs et offre une gamme de presses complète en différentes dimensions de canal. Les innovations reconnues sur le plan international, telles que le système de remplissage variable, l’équipement MultiBale, unique en son genre et le pick-up EasyFlow sans came de guidage avec rouleau d'alimentation entraîné mécaniquement (pick-up actif) expliquent le succès de la BiG Pack KRONE.

1993

1993: Naissance de la BiG Pack – Construction de la première presse à balles cubiques KRONE …

1999

1999: VFS – Mise sur le marché du système de remplissage variable KRONE. Le double noueur est disponible pour de nombreux modèles BiG Pack.

2003

2003: KRONE présente le système MultiBale – La première presse sur le marché qui peut lier à la fois des grandes balles cubiques, mais également jusqu’à neuf petites balles en une grande. balle

2005

2005: La BiG Pack 1290 HDP est mise sur le marché et a depuis influencé de manière décisive le commerce mondial de la paille.

2006

2006: PreChop – Le broyeur sous flèche intégré améliore la récolte de la paille et élargit les possibilités d’utilisation des balles cubiques.

2011

2011: La génération « HighSpeed » devance le marché des presses à balles cubiques – un débit jusqu‘à 20 % supérieur pour une même densité par rapport au modèle précédent.

2013

2013: La BiG Pack HDP II assure de nouveaux records. KRONE a développé une presse à balles cubiques totalement nouvelle qui permet une augmentation significative du débit et de la densité de pressage.

2015

2015: KRONE allie les propriétés de trois BiG Packs en une seule. La BiG Pack 870 HDP XC MultiBale HighSpeed bénéficie de la densité de pressage HDP. Grâce au système MultiBale, elle est en mesure de presser des balles faciles à manipuler – La dimension des balles est extrêmement maniable.

2016

2016: Avec le mécanisme de coupe 51 couteaux VariCut (VC), KRONE enrichit son offre pour produire de la paille courte.

2017

2017: Avec le groupeur de balles BaleCollect, KRONE optimise efficacement la récupération de la paille. BaleCollect regroupe jusqu‘à trois balles dans le champ. Sur route, BaleCollect suit la presse sur sa voie et en toute sécurité, grâce au timon télescopique.

2020

Un rendement supérieur grâce à un confort d'utilisation renforcé et des performances accrues – c'est ce que représente la nouvelle génération BiG Pack qui va compléter la nouvelle génération HighSpeed.

BiG Pack 890 (XC) HighSpeed

BiG Pack 890 (XC) HighSpeed: Avec quatre double noueurs et des dimensions de canal de 80 cm de large et 90 cm de haut, cette machine a fait ses preuves de façon remarquable, non seulement dans la paille, mais également dans l’ensilage lourd.

BiG Pack 1270 (XC/VC) HighSpeed

BiG Pack 1270 (XC/VC) HighSpeed: Grâce à ses dimensions de canal de 1,20 m de large et 70 cm de haut, cette machine est utilisée de façon polyvalente. Six doubles noueurs simples ou doubles garantissent des balles de forme bien stable dans la paille, le foin et l’ensilage.

BiG Pack 1270 (XC/VC) MultiBale HighSpeed

BiG Pack 1270 (XC/VC) MultiBale HighSpeed: Cette variante permet de diviser une grande balle en neuf petites balles. Votre avantage : les grandes balles sont enlevées rapidement du champ et les petites balles sont ensuite faciles à distribuer.

BiG Pack 1290 (XC) HighSpeed

BiG Pack 1290 (XC) HighSpeed: Les balles très dures de 1,20 m de large et 90 cm de haut enthousiasment les agriculteurs dans le monde entier. En raison des grandes dimensions de balles, cette machine travaille essentiellement dans la paille et le foin, mais également dans certains pays avec succès dans l’ensilage.

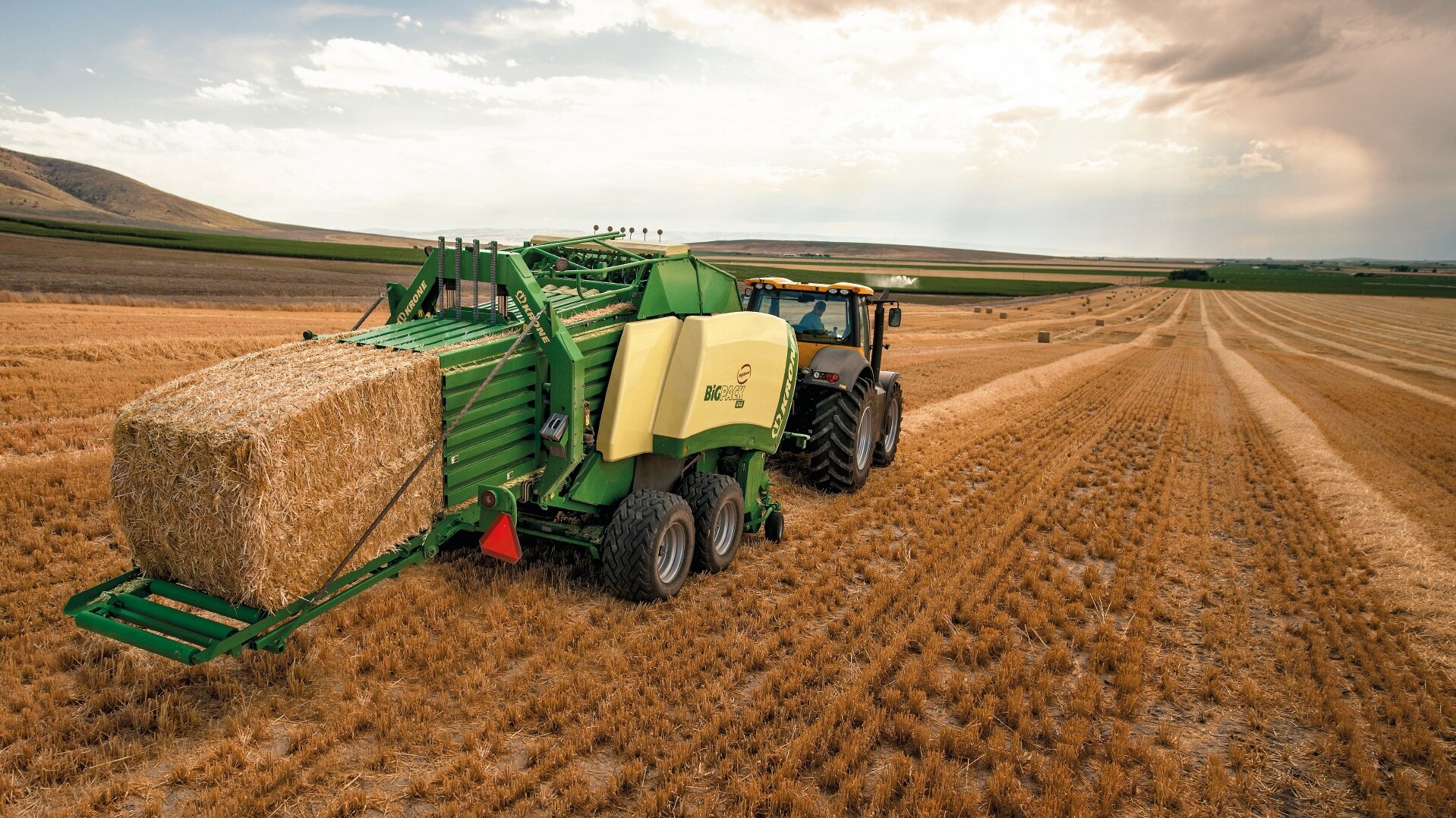

BiG Pack 4 x 4 (XC) HighSpeed

BiG Pack 4 x 4 (XC) HighSpeed: Avec une hauteur de canal de 1,30 m, le nombre de balles par hectare est moins important, vous économisez du temps et des frais de personnel, car le champ est rapidement dégagé. Cette presse est principalement utilisée dans la paille et le foin.

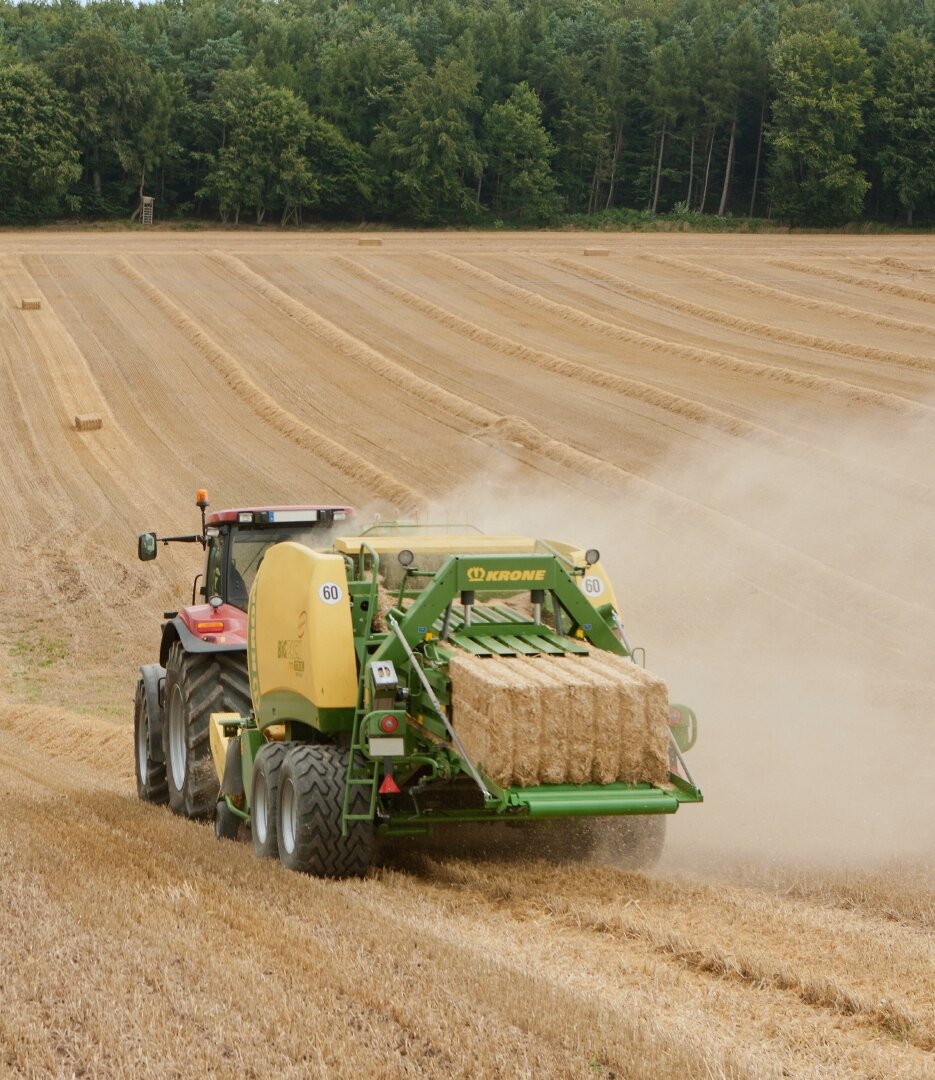

BiG Pack 870 HDP (XC) MultiBale HighSpeed

BiG Pack 870 HDP (XC) MultiBale HighSpeed: La machine « Trois en un ». En plus d’une dimension de canal de 80 x 70 cm, elle offre des densités de pressage identiques à celles d’une BiG Pack HDP. La presse dispose en plus d’une fonction MultiBale et permet ainsi de réagir de façon souple aux souhaits des clients.

BiG Pack 1290 HDP (XC/VC) HighSpeed

BiG Pack 1290 HDP (XC/VC) HighSpeed: Des balles dures comme des briques. En effet avec le système de pressage haute densité HDP et le canal de pressage rallongé, le poids des balles est supérieur jusqu’à 25 % par rapport aux systèmes conventionnels. La rentabilité est vite assurée au niveau du transport de la paille.

BiG Pack 1290 HDP II (XC)

BiG Pack 1290 HDP II (XC): Densité de pressage supérieure – vitesse de déplacement supérieure. Grâce à ses huit doubles noueurs, cette presse atteint jusqu‘à 70 % de rendement en plus ou une densité de balles supérieure jusqu’à 10 % comparée à la BiG Pack HDP HighSpeed. Avec cette machine, vous disposez d’une puissance nettement supérieure dans le champ et vous pouvez configurer avec efficacité votre logistique au niveau de la paille.

Pick-up Active KRONE
  • Travail propre – Rendement exceptionnel grâce au rouleau d'alimentation entraîné
  • „Rouleau d’alimentation entraîné pour une performance optimale, même avec des végétaux cassants
  • „Régularité de fonctionnement supérieure, grâce au design sans came de guidage
  • „Usure moindre, grâce à une réduction de 68 % des pièces mobiles
  • „Sans aucune maintenance, longévité exceptionnelle

« Pick-up Active » KRONE – ce nom correspond au pick-up EasyFlow sans came de guidage qui a fait ses preuves des milliers de fois, complété par un rouleau d’alimentation entraîné activement. La configuration du racleur galvanisé vient compléter les atouts de ce pick-up. Sa forme permet un flux continu de la récolte lors de la plongée des dents. EasyFlow peut travailler avec un régime supérieur de 30 % – vous pouvez donc progresser plus rapidement et le débit est supérieur.

Les avantages sont évidents

Les avantages sont évidents: Grâce à sa structure simple, le pickup EasyFlow sans came de guidage intègre nettement moins de pièces mobiles et impressionne par sa régularité de fonctionnement. L’usure moindre qui en résulte se répercute sur les frais de maintenance et d’entretien qui sont moins élevés.

Il ne reste rien au sol

Il ne reste rien au sol: Avec une largeur de travail de 1,95 m ou 2,35 m (DIN 11220), cinq rangées de dents et un inter-dents de 55 mm, ce pick-up EasyFlow sans came de guidage travaille avec une propreté absolue. Le rouleau d’alimentation entraîné activement, associé à des vis sans fin d’alimentation latérales est particulièrement efficace, en particulier sur les végétaux secs et cassants ; les débits de chantier sont nettement plus élevés.

Respect de la couche herbacée

Respect de la couche herbacée: Les roues d’appui montées sur pneumatiques sont réglables en hauteur sans outil et elles sont pivotantes. Grâce aux qualités de suivi exceptionnelles, la couche herbacée reste préservée, même dans les virages.

Limitation de hauteur en standard

Limitation de hauteur en standard : Le pick-up peut être réglé sur les chaumes hauts grâce au limiteur de hauteur – Les roues d’appui ne sont plus sollicitées et soulèvent le pick-up uniquement si les inégalités sont trop importantes.

Rouleau tasse andain de série

Rouleau tasse andain de série: Le rouleau tasse andain largement dimensionné assure un flux continu du fourrage qui n’est pas poussé, même lorsque l’épaisseur des andains est irrégulière. La puissance est toujours intégrale et la capacité d’absorption maximale.

Simplicité du réglage

Simplicité du réglage: Des ressorts permettent de régler les pressions d’appui de l’égalisateur à rouleaux et du pick-up. La hauteur de travail minimale de l’égalisateur à rouleaux se règle par le biais de chaînes.

KRONE XCut (XC)
  • 16 couteaux à 0,80 m, 26 couteaux pour une largeur de canal de pressage de 1,20 m
  • „Dents avec larges plaques en Hardox résistantes à l’usure
  • „Cassette à couteaux hydraulique extractible par 1/2 cassette de chaque coté
  • „Commande groupée des couteaux

Avec le jeu complet de couteaux, vous obtenez une longueur théorique de coupe de 44 mm et de 88 mm avec la moitié du jeu. Les larges plaques en Hardox des dents d’alimentation, positionnées en forme de V, réduisent la puissance absorbée et assurent une qualité de coupe optimale, un débit élevé et une longévité importante.

Rotor puissant, coupe performante:

Rotor puissant, coupe performante: Le grand diamètre de 560 mm (720 mm sur la BIG Pack HDP II) impressionne. La disposition en forme de V des dents d’alimentation permet d’amener la récolte à travers les couteaux en économisant l’énergie et de remplir le canal de pressage sur toute la largeur.

A pleine puissance

A pleine puissance: Le rotor de coupe et d’alimentation est entraîné directement par la boîte de vitesses principale. Le limiteur débrayable à came intégré protège le rotor de coupe des surcharges. Sur l‘HDP II, l’entraînement se fait directement par une courroie trapézoïdale jumelée commutable séparément.

Larges appuis en hardox des dents d’alimentation:

Larges plaques en Hardox des dents d‘alimentation: Elles assurent un débit supérieur, une coupe propre comme aux ciseaux et une résistance plus élevée à l’usure. Avec leurs larges plaques en Hardox de 20 mm de large, vous récoltez un fourrage de qualité. Il n‘est pas écrasé, ni réduit en purée.

Le principe de tiroir

Le «principe de tiroir»: La barre de coupe XCut est équipée de deux cassettes de couteaux. Pour poser et déposer les couteaux, les cassettes peuvent être descendues hydrauliquement. Les cassettes ou les «tiroirs divisés» peuvent être sortis latéralement confortablement.

Une sécurité optimale

Une sécurité optimale: La sécurité individuelle des couteaux, assurée par ressorts, protège les couteaux des dommages importants en cas d’absorption de corps étrangers. Naturellement les couteaux pivotent pour revenir sur leur position de travail après le passage du corps étranger.

Rapide et simple

Rapide et simple: Commande centrale groupée des couteaux pour différentes longueurs de coupe : si le travail est réalisé avec le jeu de couteaux complet, la longueur de coupe théorique est de 44 mm, avec la moitié du jeu elle est de 88 mm. Si les couteaux sont pivotés vers l’extérieur, la récolte n’est pas coupée.

KRONE VariCut (VC)

Montage et maintenance confortables: Pour les travaux de maintenance, la cassette à couteaux d’un seul tenant est extraite sans outil en quelques manipulation. Les roulettes de manutention en option permettent au chariot de levage de sortir la cassette latéralement de la machine.

KRONE VariCut (VC)

Nettoyage simple: La tôle de nettoyage au-dessus des couteaux est ouverte d‘un seul geste pour enlever les dépôts. La zone des couteaux et de leur sécurité individuelle est par ailleurs maintenue propre grâce à un nettoyage à air comprimé intégré.

KRONE VariCut (VC)

Commande centrale du nombre de couteaux Les couteaux peuvent être présélectionnés sans outil en six groupes de 51, 26, 25, 12, et 5 couteaux. Le groupe présélectionné est commandé hydrauliquement depuis la cabine. Toutes les cames d’engagement sont insérées sur l‘arbre et peuvent être configurées en groupes individuels.

KRONE VariCut (VC)

Sous contrainte et sécurisé: Avec la connexion hydraulique des couteaux, la cassette est contrainte contre le châssis de la presse. Les galets d'extraction de la barre de coupe ne sont donc plus soumis aux vibrations générales de la machine. Ce système garantit une facilité durable de mise en place et d'extraction de la cassette.

KRONE VariCut (VC)

Protection confortable face aux surcharges: Une courroie jumelée latérale entraîne le pick-up et le rotor. Grâce à une surveillance permanente du patinage, le rotor est automatiquement débrayé en cas de surcharge et les couteaux sont abaissés hors du flux de récolte. Pour reprendre le travail, il suffit depuis la cabine, de redémarrer d‘abord le rotor, puis de réengager les couteaux en position initiale.

KRONE VariCut (VC)
  • Jusqu'à 51 couteaux
  • „Commande centrale du nombre de couteaux
  • „Performance grâce à l‘entraînement par courroie et au rotor en étoile à quatre branches
  • „Production de paille courte de qualité exceptionnelle
  • „Maintenance simple et confortable

Avec VariCut, KRONE propose un mécanisme de coupe multi-couteaux pour la BiG Pack 1270 et la BiG Pack 1290 HDP ; son utilisation est extrêmement polyvalente en fonction des besoins avec au maximum l’engagement simultané des 51 couteaux. VariCut permet de produire de la paille courte d‘une longueur de coupe théorique de 22 mm minimum. C‘est l‘idéal pour apporter l'alimentation ou la litière.

KRONE PreChop
  • Produit haché court, longueur de hachage théorique minime : 21 mm
  • „Longueur de hachage réglable, deux contre-lames commutables
  • „Avec effet de défibrage pour une meilleure capacité d‘absorption
  • „Avec boîte de vitesses et réglage en hauteur hydraulique

En tant que broyeur sous flèche intégré pour les presses à balles cubiques KRONE des gammes BiG Pack 1270 (XC/VC), 1290 (XC) et 1290 HDP (XC), PreChop avec ses 96 couteaux rotatifs et ses deux rangées de respectivement 47 contre-couteaux réalise une longueur de hachage théorique de 21 mm. PreChop hache et défibre également les brins de paille.

Augmentation des possibilités d‘utilisation

Augmentation des possibilités d‘utilisation: Une paille bien hachée et peu poussiéreuse offre de nombreuses possibilités d'utilisation. Par exemple pour le paillage des poulaillers, des boxes des vaches laitières, des porcheries et des sites d’engraissage. Elle sert aussi d’alimentation lorsque les rations sont pauvres en fibres brutes, de paillage pour les cultures de fraises ou de milieu de culture pour les champignons La paille hachée devient plus absorbante, est mieux répartie, les canaux à lisier restent dégagés et le fumier est minéralisé plus rapidement.

190 couteaux pour une qualité de hachage optimale

190 couteaux pour une qualité de hachage optimale: Le rotor des couteaux est doté d’un grand diamètre de 525 mm et il est équipé de 96 couteaux hacheurs oscillants, disposés en bloc. A plus de 3 000 tr/min la matière végétale est acheminée à travers deux rangées de contre-couteaux intégrant respectivement 47 lames fixes, avant d’être directement projetée sur le pick-up de la BiG Pack. Une barre entre les contre-lames assure une qualité de coupe optimale. L’intensité des deux contre-lames peut être modulée sans outil en respectivement cinq paliers. Pour une durée de vie élevée, tous les couteaux peuvent être utilisés des deux côtés.

1. Démontage simple

Démontage simple: Si vous ne voulez pas utiliser votre PreChop durant une période prolongée, le broyeur sous flèche fixé au niveau de l’axe est facile à déposer. Une fois l’axe et l’arbre à cardans débloqués, le broyeur est sorti latéralement par le biais de roulettes de transport fournie.

2. Nouage parfait

Nouage parfait : Dans un environnement extrêmement poussiéreux un puissant nettoyage des noueurs est indispensable. C’est pourquoi KRONE équipe toutes les machines PreChop de la turbine supplémentaire ultra performante, afin d’éliminer les saletés avant qu’elles se déposent.

3. Souplesse d’utilisation du Pick-up Active

Souplesse d’utilisation du pick-up Active : Associé au PreChop, le rouleau d’alimentation du pickup Active – peut être bloqué et déconnecté si besoin. L’égalisateur à rouleaux peut être rabattu en conséquence. Une hauteur au relevage importante du PreChop permet l’utilisation de la presse sans démonter le broyeur sous flèche.

KRONE VFS − Système de remplissage variable
  • Pré-compression homogène grâce à un enchaînement d'alimentation multi-phases
  •  Précompression dans le canal d’alimentation pour un remplissage complet du canal de pressage
  • „Balles de forme homogène, même à partir de petits andains
  • „Balles compressées de façon homogène pour des poids de balles supérieurs
  • „Sécurité a cames pour une utilisation au maximum de la puissance de la machine

Le principe du système VF est le suivant : le rotor ameneur et l’ameneur acheminent la récolte d’abord dans le canal d’alimentation où il est accumulé et précompressé. Lorsque le canal d’alimentation est totalement plein, alors le peigne d'alimentation achemine la récolte dans le canal de pressage. Ce système produit des balles ultra dures, de forme stable, même si les volumes d’andains sont faibles et la vitesse de déplacement réduite.

Presse à deux vitesses

Presse à deux vitesses : Avec une BiG Pack KRONE, vous êtes équipé pour faire face à toutes les situations de travail. Si vous avez besoin de la puissance intégrale sur les gros andains, utilisez votre BiG Pack à 1.000 tours de prise de force et 45 coups de piston. Dans des conditions d’utilisation faciles, vous pouvez réduire le régime de prise de force à 800 tours et presser avec 36 coups de piston des balles ultra dures, tout en économisant le carburant.

KRONE VFS − Système de remplissage variable

Lorsque le canal d’alimentation est plein, le frein de paille pivote automatiquement vers l’arrière. Il libère le passage dans le canal de pressage et déclenche simultanément un accouplement.

KRONE VFS − Système de remplissage variable

Tant que le chemin de roulement de l’alimentation ne pivote pas, l’ameneur et l’alimentation acheminent en permanence le produit pressé dans le canal d’alimentation et réalisent une compression préliminaire. Le frein de paille maintient la récolte sous le canal de pressage.

KRONE VFS − Système de remplissage variable

Le système VF travaille en fonction du modèle avec trois ou quatre peignes ameneurs, un peigne d’alimentation et un frein de paille. Les ameneurs sont pilotés par une came de roulement commune. Le peigne d’alimentation par le biais d’une deuxième came pivotante.

KRONE VFS − Système de remplissage variable

L’accouplement pivote le chemin de roulement complet du peigne d’alimentation qui achemine alors la récolte dans le canal. Le frein de paille et le peigne d’alimentation pivotent ensuite automatiquement sur leur position initiale.

Avec le système de remplissage variable, KRONE propose encore une fois une solution qui enthousiasme les utilisateurs. Un exemple éclatant de la force d’innovation qui caractérise KRONE. En effet, le système VF associe les avantages des systèmes d’alimentation continus à ceux des systèmes dépendants du volume ; KRONE a ainsi ouvert de toutes nouvelles voies en matière de construction de presses à balles cubiques. Grâce au système VF, vous travaillez toujours de façon performante, vous êtes moins dépendant de la forme et du volume de l’andain.

Entraînement
  • Grande masse d’inertie et régime élevé pour un fonctionnement régulier
  • „Flux direct de puissance par les arbres à cardans et les sécurités à cames
  • „Aucune vis de cisaillement dans la chaîne cinématique pour un confort d’utilisation maximal
  • „Régulation électronique de la force de pressage pour des densités de balles homogènes

Le système hydraulique de bord avec régulation automatique de la force de pressage garantit des balles à bords bien marqués, de forme identique, même si l’humidité est variable et les végétaux différents. Deux capteurs mesurent la force de pressage effective du piston. Un système de régulation compare ces valeurs avec la force de pressage présélectionnée. Le système hydraulique de bord adapte automatiquement la pression en fonction des volets de pressage.

Démarrage simple

Démarrage simple : Pour un démarrage en douceur de la machine, toutes les presses BiG Pack peuvent être équipées d’une assistance hydraulique au démarrage. Un moteur hydraulique permet d’accélérer le volant moteur avant que la prise de force du tracteur soit connectée. Sur l‘HDP II, l’assistance au démarrage est intégrée en standard.

Régularité de fonctionnement et confort de conduite

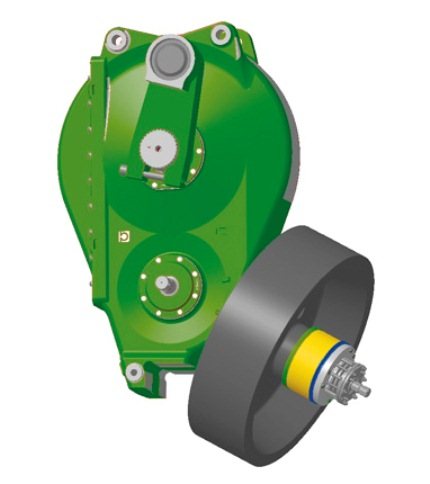

Régularité de fonctionnement et confort de conduite: Les grands volants d’inertie empêchent l’oscillation et garantissent un fonctionnement régulier des machines. Sur les BiG Pack KRONE, les pics de charge sont interceptés, la machine fonctionne avec régularité et sa puissance absorbée est nettement plus faible.

Protection exemplaire

Protection exemplaire: Au démarrage de la BiG Pack, la protection est réalisée par un accouplement à friction. En cas de surcharge côté machine, un accouplement automatique à clavette protège la presse.

Mode automatique

Mode automatique : Le conducteur sélectionne sur le terminal de commande une densité entre 0 % et 100 %. La pression hydraulique dans le canal de pressage est ensuite automatiquement adaptée par la régulation de force de pressage.

Entraînement direct

Entraînement direct: La transmission de force entre l’ameneur et le noueur sur les presses à balles cubiques KRONE est assurée par des arbres d‘entraînement robustes sans aucune maintenance, une boîte de vitesses et des limiteurs de couple. Grâce à cette technique d’entraînement, vous bénéficiez du confort et de la fiabilité.

Puissance et sécurité

Puissance et sécurité : KRONE équipe les presses à balles cubiques de longs pistons de pressage. La sécurité des aiguilles est ainsi assurée. Les pistons fonctionnent avec régularité. 49 courses de piston/min pour les BiG Pack 870 et 890, 45 courses de piston/min pour les BiG Pack 1270, 1290 HDP et HDP II et 38 courses de piston pour la BiG Pack 4 x 4.

La forme conique est optimale

La forme conique est optimale : Pour des densités de balles maximales, les BiG Packs sont équipées de canaux de pressage long et coniques commandés par ressorts, de freins de paille latéraux et supérieurs dans la zone avant. Les arrondis aux extrémités des volets latéraux de pressage assurent une surface lisse des balles.

Canal de pressage et essieux
  • Vérins hydrauliques largement dimensionnés pour des densités de balles maximales
  • „Capteur électronique pour des longueurs de balles toujours identiques
  • „Essieu individuel jusqu'à 40 km/h ou essieu tandem jusqu'à 60 km/h max. (en fonction de la réglementation en vigueur)
  • „Essieux boggie avec essieu fixe ou suiveur

Les presses BiG Pack KRONE sont équipées de vérins hydrauliques largement dimensionnés pour assurer des densités de pressage maximales. Des essieux tandems fixes ou suiveurs, homologués pour une vitesse maximale de 60 km/h (en fonction de la réglementation en vigueur) sont disponibles en option pour augmenter le rendement.

A pleine puissance pour des balles ultra dures

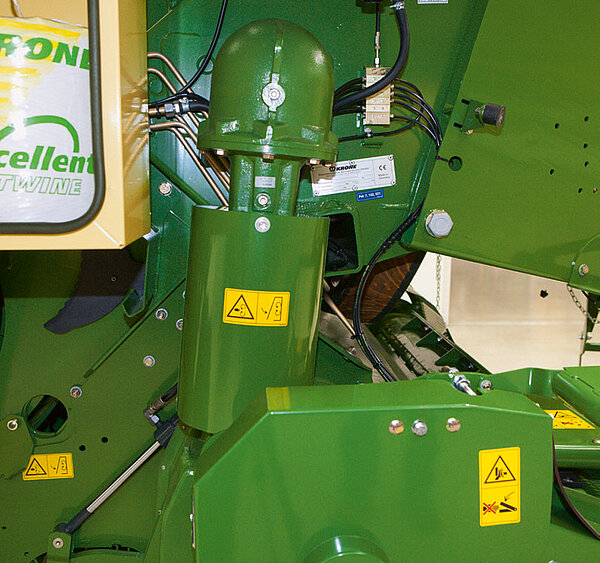

A pleine puissance pour des balles ultra dures : Jusqu’à six vérins pneumatiques largement dimensionnés actionnent les volets supérieurs et latéraux. Le timon est extrêmement robuste et conçu pour des sollicitations maximales.

Une longueur de balles toujours identique

Une longueur de balles toujours identique : KRONE installe sur la BiG Pack la mesure électronique de longueur de balles au moyen d’une roue étoile, positionnée au centre dans le canal de pressage.

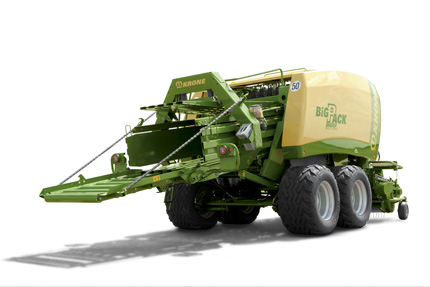

Arrière de la machine extensible

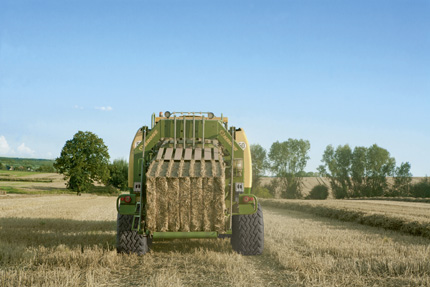

Arrière de la machine extensible : La BiG Pack est équipée d’une robuste extrémité de châssis intégrant une console d’attelage. Il est ainsi possible par exemple d’atteler facilement une remorque porte-balles.

Essieu individuel standard pour la BiG Pack 890

L‘essieu solo standard pour de nombreux modèles : L’essieu solo, avec sa généreuse monte pneumatique, est disponible sur la plupart des versions. Les dimensions des pneumatiques varient suivant le type de machine de 700/45-22.5/12 RR à 800/40 R26.5.

Quatre ressorts paraboliques à lames servent de compensation

L’essieu Boggie est équipé de suspensions à quatre lames paraboliques : Bien équilibré, avec des débattements importants, il répartit le poids de façon homogène entre l’avant et l’arrière : un gros avantage sur les terrains de faible portance.

Vous pouvez choisir

Vous avez le choix : L’unité bogie existe en deux variantes. L’essieu fixe ou autosuiveur avec vérin de blocage pour bloquer l’essieu directeur sur la position centrale. Les deux variantes d’essieu sont homologuées 60 km/h avec des pneumatiques correspondants.

Déplacements rapides – chemins accidentés

Conduite rapide sur terrain irrégulier : Avec l’essieu Boggie, le BiG Pack a une tenue de route exceptionnelle même à 50 km/h (selon réglementation), ménageant ainsi le chauffeur et la machine. Les roues arrière autodirectionnelles suivent tous les virages. Les pneus ne frottent pas, la couche superficielle du sol n’est pas arrachée. Avant de partir en marche arrière, il suffit d‘amener l’essieu directeur en position milieu et de le verrouiller sur cette position. L’essieu, suspendu, peut être équipé de pneus larges (22,5“).

Car le temps, c’est de l’argent - Améliorer sans arrêt le rendement et la rentabilité ! Chez KRONE, cet objectif revêtla plus haute priorité. Les presses pour balles cubiques BiG Pack KRONE doivent rapidement passer d’une exploitation à l’autre, sauter d’un champ à l’autre. Le train roulant de la presse, donc la vitesse de passage admissible dans certains secteurs, constitue un facteur important dans l’accroissement des performances et le rendement journalier. Car le temps, c’est de l’argent.

Système de noueurs KRONE
  • Sécurité de fonctionnement élevée – guidage simple de la ficelle
  • „Nettoyage par air comprimé en standard
  • „Graissage centralisé en standard
  • „Longévité élevée

Des balles ultra compressées et de forme stable sont garanties par le système de noueurs KRONE. Grâce à la technologie noueur double fournie en standard sur la BiG Pack 870 HDP et pour toutes les dimensions de canal de plus de 70 cm de haut, les balles ultra compressées et les récoltes qui ont une forte capacité à se détendre sont liées en toute fiabilité. La BiG Pack 1270 est équipée en standard de noueurs simples, elle est toutefois disponible en option avec des noueurs doubles.

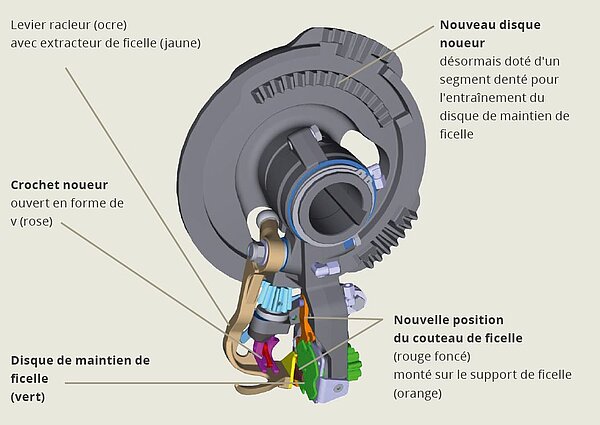

Fonctionnement du noueur double

Fonctionnement du double noueur : Durant le processus de pressage, une ficelle supérieure et une ficelle inférieure sont amenées sur la balle ; elles sont respectivement nouées entre-elles au début (noeud de départ 1) et à la fin (noeud de fermeture 2) de la balle respective. La ficelle inférieure est amenée par le biais d’un système tendeur à travers l’aiguille ; elle entoure le fond et les deux extrémités latérales de la balle. La ficelle supérieure est amenée directement à la balle, par le biais d’un système tendeur et ferme le côté supérieur de la balle. Ce système garantit un fonctionnement de la machine avec une force de pressage maximale, quels que soient les végétaux récoltés.

Nettoyage par air comprimé

Nettoyage par air comprimé : Le nettoyage des noueurs par air comprimé garantit une fiabilité maximale, même dans des conditions d’utilisation extrêmes. Les conduites d’air sont positionnées de façon à nettoyer régulièrement les noueurs avec de l’air comprimé.

Compresseur embarqué

Compresseur embarqué : Les tracteurs ne disposent pas toujours d’un système d’air comprimé. Pour permettre ici aussi un nettoyage des noueurs avec de l’air comprimé, les presses sont équipées de leur propre compresseur.

Suffisamment de ficelle pour nouer

Suffisamment de ficelle pour nouer : Avec en tout 32 rouleaux de ficelle (54 sur l‘HDP II), vous pressez plus de 900 balles sans recharger. Pour les travaux de maintenance sur la machine, les caissons de rangement des rouleaux de ficelle étanches à la poussière peuvent être relevés facilement.

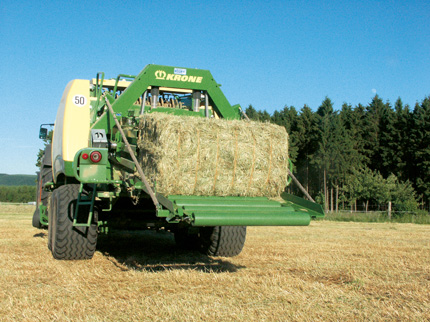

KRONE MultiBale

Petite balle devient grande

  • Jusqu’à 9 petites balles individuelles rassemblées en une grande
  • Longueur des balles de 0,30 m à 1,35
  • Manutention facile des balles de petite taille
  • Gros débit de chantier
Les souhaits des utilisateurs sont satisfaits

MultiBale – une exclusivité KRONE : Jusqu’à neuf petites balles rassemblées dans une grande. Le procédé Multi- Bale simplifie la manutention. La longueur des petites balles est réglable entre 0,30 et 1,35 m. Mais il va de soi que ce système permet aussi de presser les grandes balles conventionnelles faisant jusqu’à 2,70 m de long. Avec le système MultiBale, vous acquérez de nouveaux clients car votre BiG Pack devient encore plus polyvalent. KRONE a satisfait un souhait émis par les utilisateurs : Le système MultiBale pour presses à balles cubiques KRONE BiG Pack 1270 VFS (XC) à noueurs doubles et commande Confort. Avec MultiBale, le champ est vite dégagé et il est facile de livrer chez les clients de nombreuses petites balles groupées en grandes. Le réglage en longueur de la balle entière ainsi que du nombre de petites balles se fait confortablement et simplement avec le terminal de commande Confort, depuis le siège du tracteur. En très peu de temps, le système MultiBale s’est imposé sur le marché : les petites balles, faciles à manipuler et à distribuer répondent à des besoins quotidiens là où la place manque.

La grande balle se divise en petites balles

Portionable à volonté : Le chauffeur peut, dès qu’il entame le travail dans le champ, définir sur le terminal de commande le nombre de petites balles. La longueur des petites balles se règle en continu sur le terminal de la commande Confort entre 300 et 1.350 mm. Chaque petite balle individuelle est retenue par deux ficelles, la balle d’ensemble par quatre ficelles. Vous pouvez aussi bien travailler de façon conventionnelle, auquel cas la balle – comme à l’habitude – est retenue par neuf ficelles.

Balancier d’aiguille divisé

2. KRONE MultiBale utilise deux berceaux d’aiguilles : Le cliquet piloté couple et découple les deux instantanément. Cette fonction, naturellement, se laisse commander confortablement et rapidement depuis le siège du tracteur.

Terminaux
  • Ecrans tactiles couleurs haute résolution et confort exceptionnel
  • „Grâce au standard ISOBUS, les terminaux de commande KRONE des presses à balles cubiques BiG Pack peuvent aussi être utilisées pour toutes les machines compatibles ISOBUS
  • „Associée à un tracteur compatible ISOBUS, la BiG Pack KRONE peut aussi être pilotée par le biais du terminal du tracteur

Avec le terminal DS 500 KRONE, vous disposez déjà d'un écran couleurs tactile confortable qui vous permet de piloter toutes les fonctions importantes de la machine. Les terminaux ISOBUS CCI 800 et CCI 1200 offrent un confort maximal ; ils peuvent être utilisés simultanément pour le pilotage de la machine et comme écran de caméra.

Terminal DS 500

Le terminal compact DS 500 est doté d'un écran couleurs de 5,7 pouces et permet un pilotage clair et simple de la machine. Le pilotage se fait au choix par les douze touches de fonction ou par l'écran tactile ou par le bouton à l'arrière du terminal.

Terminal CCI 800

Le terminal CCI 800 compatible ISOBUS avec son écran tactile 8 pouces sert au pilotage de la machine et simultanément d'affichage pour l'image de caméra afin de permettre par exemple la visualisation d'une remorque. Cette fonctionnalité économise des frais et permet une vision panoramique optimale. Pour renforcer encore le confort de pilotage, ce terminal peut être associé à un joystick AUX. Vous pouvez également faire représenter sur l‘écran haute résolution aux couleurs intenses, les fonctions sous forme de Mini-Affichage.

Terminal CCI 1200

Le terminal CCI 1200 compatible ISOBUS avec son écran tactile 12 pouces, vous permet d‘afficher en permanence deux terminaux universels (UT) sur un seul écran. Vous pouvez ainsi piloter par ex. une BiG Pack, un groupeur de balles et une image de caméra au moyen d‘un seul terminal et un seul écran suffit. Vous faites des économies et bénéficiez d‘une meilleure vision panoramique dans la cabine. Vous pouvez également faire représenter sur l‘écran haute résolution aux couleurs intenses, les fonctions sous forme de Mini-Affichage.

Terminal du tracteur

Toutes les machines KRONE compatibles ISOBUS peuvent aussi être pilotées directement par le biais du terminal du tracteur compatible ISOBUS. Il vous suffi t de brancher un câble et vous retrouvez l’interface utilisateur habituelle sur le terminal du tracteur. D‘autres unités, telles que la manette WTK peuvent encore faciliter le pilotage de la machine en fonction du tracteur.

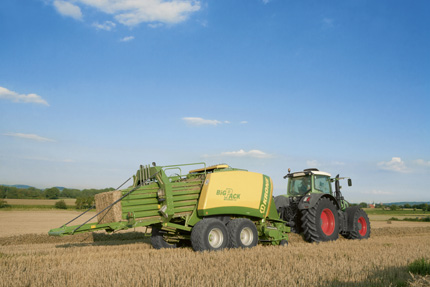

BiG Pack 890 · 1270 · 1290 · 4 x 4 HighSpeed

Des presses performantes

  • EasyFlow, le Pick-up sans came
  • Le système de pré-compression VFS
  • Noueur double en série sur les presses à canal de plus de 70 cm
  • Nettoyage des noueurs par air comprimé
  • Canal de pressage en entonnoir, pour de bonnes densités
BiG Pack 890 (XC) HighSpeed

BiG Pack 890 VFS (XC): Équipée en série de quatre doubles noueurs, sept reteneurs dans le canal de pressage et trois vérins de compression agissant sur les volets de pressage supérieur et latéraux. Sur cette largeur de canal, le dispositif de coupe X-Cut comporte au maximum 16 couteaux.

BiG Pack 1270 (XC/VC) HighSpeed

BiG Pack 1270 VFS (XC): Pour obtenir de très hautes densités de pressage, cette machine comporte sept reteneurs dans le canal de pressage et quatre vérins agissant sur les volets de pressage. Il est possible de choisir entre des noueurs simples et doubles.

BiG Pack 1290 (XC) HighSpeed

BiG Pack 1290 VFS (XC): Cette machine est équipée de neuf reteneurs dans le canal de pressage et de quatre vérins surdimensionnés agissant sur le volet de pressage supérieur et les deux volets de pressage latéraux. Les six doubles noueurs sont de série.

BiG Pack 4x4 (XC) HighSpeed

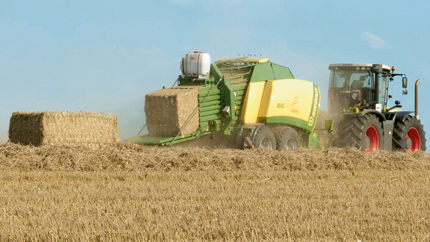

BiG Pack 4 x 4 synonyme de rendement à l‘état pur : La BiG Pack 4 x 4 KRONE impressionne par ses dimensions gigantesques de canal de quatre fois quatre pieds (120 x 130 cm), mais elle intègre également de nombreux détails novateurs. Avec la chambre préliminaire agrandie et la construction totalement nouvelle du pick-up EasyFlow avec tambour accélérateur entraîné activement, vous atteignez des rendements horaires inégalés. Grâce à la masse d’inertie importante et à la puissante boîte de vitesses principale, la récolte pressée est comprimée jusqu‘à 38 fois par minute avec énergie, mais tout en douceur pour obtenir des balles bien dures. La BiG Pack KRONE vous offre la puissance à l’état pur !

Presse haute densité
  • Précurseur en matière de technique de presse « High Density »
  • „Densité de pressage maximale et manipulation optimale
  • „Efficacité en termes de logistique de la paille

Aujourd’hui une presse à balles cubiques sur dix vendue dans le monde est une presse KRONE BiG Pack 1290 HDP. Et la gamme HDP s’est enrichie. Avec la BiG Pack 870 HDP MultiBale, les balles cubiques ultra compressées existent aussi en format facile à manier.

L’idée HDP

L’idée HDP
En 2003, KRONE s’est posé la question d’optimiser encore le commerce de la paille.
Les points suivants jouent un rôle décisif lors du traitement de volumes de paille importants :

  • Manipulation gourmande en temps
  • Frais de personnel élevés
  • Logistique coûteuse
  • Chargement insuffisant des véhicules de transport
  • Nécessité de grandes capacités de stockage.

La seule possibilité d’optimiser tous ces facteurs est un poids supérieur des balles ou une densité supérieure des balles.
L’idée d’une presse haute densité est née.

Le champ est rapidement dégagé

Une rentabilité arithmétique : Avec un rendement en paille de 8,2 t/ha et des balles pesant chacune 500 kg, vous aurez quatre balles de 400 kg. Avec des balles jusqu’à 25% plus lourdes, le nombre de balles à manipuler (donc le coût de manutention) par hectare diminue significativement. Dans le même temps, la quantité de ficelle diminue… et la BiG Pack 1290 HDP (XC) utilise de la ficelle classique à 130 m/kg : les coûts de ficelle sont aussi en baisse.

Minimiser les coûts

Rentabilité : La rentabilité et le bénéfice du commerce de la paille dépendent fortement des frais de pressage, transport et stockage. Or c’est précisément là que le système HDP KRONE intervient. Car des balles plus denses de 25 % diminuent mécaniquement les frais. La commercialisation professionnelle de la paille devient plus intéressante. La presse à grosses balles HDP 1290 (XC) est garante de votre réussite, car la compétence paie.

BiG Pack HDP II – Aucune autre ne peut autant

BiG Pack HDP II – Aucune autre ne peut autant: Afin d’apporter une efficacité maximale au niveau du commerce de la paille, KRONE a conçu une presse à balles cubiques totalement neuve. La HDP II est incontestablement la technique de presse dont le débit est le plus élevé sur le marché. Comparée à une presse HDP, la HDP II est surtout en mesure de presser encore plus vite. Cette presse à balles cubiques atteint un débit jusqu’à 70 % supérieur pour une densité équivalente. Ainsi chaque champ est rapidement dégagé.

BiG Pack 870 HDP (XC) MultiBale HighSpeed
  • Dimensions de canal de 80 x 70 cm pour plus de flexibilité
  • Densité de pressage jusqu‘à 25 % supérieure grâce à la technologie HDP
  • „MultiBale : jusqu’à neuf petites balles dans une grande balle cubique

La BiG Pack 870 HDP (XC) MultiBale HighSpeed offre une flexibilité maximale. En effet cette presse à balles cubiques comprend le système MultiBale KRONE breveté et unique en son genre qui permet de lier séparément 9 petites balles en une grande balle cubique. La manipulation dans le champ est ainsi nettement plus facile car le nombre de balles à collecter et charger est nettement moins élevé, comparé aux balles HD.

Maniement simple

Le système MultiBale permet de lier jusqu’à neuf petites balles dans une grande balle cubique. Comparé aux balles HD, le nombre de balles à collecter et charger peut être réduit jusqu’à 20 fois.

La machine « trois en un »

La machine «trois en un» : La BiG Pack 870 HDP (XC) MultiBale HighSpeed offre une flexibilité maximale afin de réagir individuellement aux souhaits et besoins des clients. Cette presse permet de presser des balles HDP lourdes, courantes et dignes d’être transportées, mais également les MultiBales pratiques. Les balles haute densité encore largement répandues sont remplacées par les MultiBales, avec des rendements nettement plus élevés et un produit final comparable.

La grande balle se divise en petites balles

La grande balle se divise en petites balles: L’avantage est évident – dans le champ il ne reste plus qu’à rassembler à la machine quelques grandes balles. Les balles cubiques peuvent être empilées facilement et disposent de par leurs dimensions de qualités de transport et de stockage optimales. A la ferme, après avoir ouvert trois ficelles, il suffit de distribuer manuellement les petites balles.

Du sur mesure pour le transport par conteneur

Du sur mesure pour le transport par conteneur: Pour être en mesure de répondre au mieux au transport par conteneur des différents végétaux récoltés, la largeur de balle peut être réduite jusqu‘à 3 cm, grâce à des tôles disponibles en option. Les conteneurs maritimes standard sont ainsi chargés au mieux.

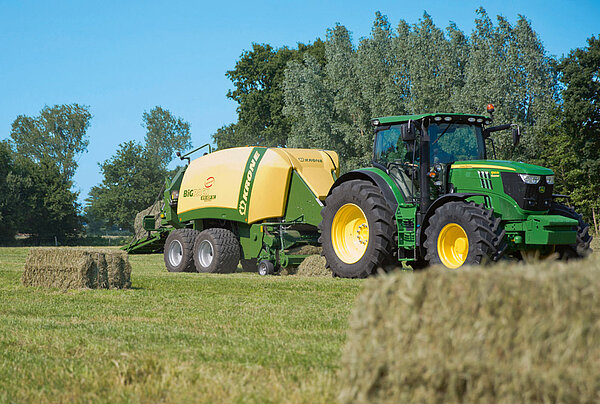

BiG Pack 1290 HDP (XC/VC) HighSpeed

(High-Density-Press)

  • Très haute densité de pressage - Poids des balles 25 % plus élevé
  • Canal de pressage rallongé
  • Entraînements renforcés
  • 6 doubles noueurs
  • Dispositif de coupe X-Cut en option
La rentabilité est vite atteinte

La rentabilité est vite atteinte: La BiG Pack 1290 HDP fait référence parmi les presses à balles cubiques grand format. Avec ces balles, vous économisez de l’espace et de la place en raison de la densité de pressage élevée. Les balles de forme identique à bord franc s’empilent au mieux. Plus de poids sur un volume moindre – l’effet atteint est positif sur les coûts de manipulation, de transport et de stockage.

Optimal

Une rotation parfaite : L’énorme engrenage droit à pignons coniques, associé au volant d’inertie de près de 600 kg, supporte plus de 830 kW/1100 CV et intercepte avec efficacité les pics de charge du piston durant le pressage. L’accouplement à friction devant le volant d’inertie assure une sécurité côté tracteur, l’accouplement à clavette se déclenche en cas de surcharge côté machine.

Canal de pressage rallongé

Le canal de pressage rallongé : Les BiG Pack 1290 HDP ont plusieurs fois prouvé, qu’avec leur canal de pressage renforcé, en forme d’entonnoir et allongé de 80 cm, ils pouvaient atteindre une densité de pressage supérieure de 25 % environ.

Pour des pressions maximales

Pour les très hautes densités : L’arceau renforcé, de grande dimension, résiste aux contraintes les plus élevées. Six vérins de serrage exercent la force requise sur les volets de pressage latéraux et permettent d’obtenir des balles en béton.

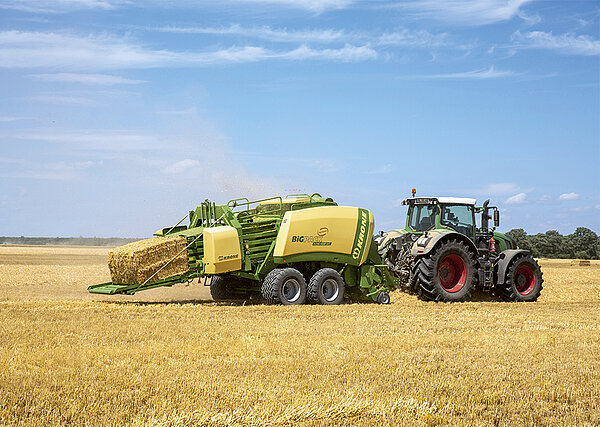

BiG Pack HDP II
  • „Débit jusqu’à 70 % supérieur par rapport à la BiG Pack 1290 HDP HighSpeed
  • „Ou densité jusqu’à 10 % supérieure par rapport à la BiG Pack 1290 HDP HighSpeed
  • „Huit doubles noueurs brevetés pour des densités de pressage maximales
  • „Boîtes à bobines pouvant être descendues hydrauliquement pour une maintenance et un remplissage simples

Les objectifs ambitieux fixés lors de la conception de la BiG Pack HDP II étaient un débit supérieur jusqu'à 70 % ou une densité de balle jusqu‘à 10 % supérieure comparés à la BiG Pack 1290 HDP HighSpeed. De nombreuses caractéristiques intéressantes augmentent l’efficacité de cette presse et son confort d‘utilisation.

Géante et puissante

Après de longues années d’expérience avec la BiG Pack 1290 HDP (High Density Press), KRONE a intégré dans la gamme sa grande soeur, la presse à balles cubiques BiG Pack HDP II et renforce sa position de leader du marché dans le secteur « haute densité ».

Une référence en matière de densité de pressage et de vitesse de déplacement

Une référence en matière de densité de pressage et de vitesse de déplacement: Vous transportez votre paille sur de longues distances ? Vous avez de grandes quantités à presser et seulement un temps très limité ? Vous voulez utiliser vos capacités de stockage avec encore plus d’efficacité ? Les ingénieurs KRONE ont conçu la machine adéquate pour ces situations. La BiG Pack HDP II garantit une densité de pressage encore supérieure pour des vitesses de déplacement encore plus élevées.

Entraînement direct

Entraînement direct : Au lieu de chaînes et de boulons de cisaillement, KRONE intègre sur toutes les presses à balles cubiques des arbres d’entraînement, des engrenages et des limiteurs de couples robustes et sans aucune maintenance. Avec cette technique d’entraînement, vous achetez confort et fiabilité.

Démarrage simple

Démarrage simple: Pour un démarrage de la machine en douceur, toutes les BiG Pack HDP II sont équipées d’un dispositif de démarrage hydraulique Le volant d’inertie est accéléré par deux moteurs hydrauliques, avant que la prise de force du tracteur soit connectée. La boîte de vitesses intermédiaire dans le timon assure non seulement un passage rectiligne et une minimisation de l’usure, mais augmente également le régime. Ainsi la masse d’inertie est encore utilisée de façon plus efficace.

Entraînement commutable séparément

Entraînement commutable séparément: Sur une BiG Pack HDP II avec XCut, le pick-up et le rotor de coupe sont entraînés par le biais d’une courroie trapézoïdale jumelée à quatre rainures commutable séparément – en cas de blocage de la machine, l’unité se déconnecte automatiquement. Au démarrage de la machine, les organes sont connectés avec une économie d’énergie.

A pleine puissance

A pleine puissance : Sur les machines avec ameneur, le pick-up est entraîné directement par le biais d’un arbre d‘entraînement par la boîte de vitesses principale. Un limiteur débrayable à came intégré protège le pick-up des surcharges.

Grand rotor pour un débit encore supérieur

Grand rotor pour un débit encore supérieur : Le rotor de coupe redimensionné de 30 % avec cinq rangées de dents permet des débits maxima. Les dents positionnées en forme de V tirent la récolte en économisant l’énergie à travers les couteaux et assurent une bonne alimentation des côtés du canal de pressage.

Huit doubles noueurs

Huit doubles noueurs: Des balles de forme stable fortement compressées à des vitesses de déplacement maximales – cette combinaison exige beaucoup de la ficelle et des noueurs, en particulier si les végétaux se détendent beaucoup. C’est pourquoi KRONE a élaboré, en collaboration avec la société Rasspe, un système de noueur breveté, totalement nouveau pour la BiG Pack HDP II avec huit doubles noueurs plus étroits. La traction sur chaque ficelle est minimisée et les densités de pressage encore plus élevées sont parfaitement liées.

Ejecteur de balle restante divisible

Ejecteur de balle restante divisible : Un axe permet de diviser l’éjecteur de balle restante. Ainsi vous pouvez sortir hydrauliquement seulement la balle arrière, ou bien vider l’intégralité du canal de pressage.

54 rouleaux de ficelle embarquées

54 bobines de ficelle embarquées : 27 bobines de ficelle par boîte à ficelles – C’est suffisant pour de longues journées de travail. Pour faciliter leur remplissage ou pour les travaux de maintenance, les boites à ficelle sont descendues hydrauliquement et confortablement depuis la cabine. Equipées d’éclairage par LED, vous conservez ainsi une bonne vue d’ensemble, même de nuit.

Zus. [13837, 13839]

Déplacements ingénieux: Les groupeurs de balles sont directement attelés à l’arrière de la presse afin de réceptionner dans les champs, les balles provenant du canal. Pour assurer la sécurité des déplacements routiers, KRONE a réalisé un attelage novateur au moyen d’un timon télescopique.

Zus. [13837, 13839]

Sécurité des déplacements routiers : Pour les déplacements routiers, la plateforme est repliée sur une largeur inférieure à trois mètres, le timon est coulissé et les roues suiveuses deviennent fi xes. BaleCollect suit alors dans la voie du tracteur – même à des vitesses de déplacement élevées jusqu'à 50 km/h (en fonction de la réglementation en vigueur) ou au niveau des entrées de champ étroites.

Zus. [13837, 13839]

2006: Les dimensions du canal restent identiques – entretemps les presses sont complètement différentes. L’HDP nettement plus robuste intègre 2,5 tonnes d’acier en plus, afin de pouvoir absorber les fo ces immenses en présence durant le pressage. Le canal de presse a été rallongé de 80 cm, afin de géné er encore plus de résistance. La HDP permet d’obtenir une densité jusqu’à 25 % supérieure.

BaleCollect 1230 - der Ballensammelwagen von KRONE
  • Economie de temps et de frais de chargement des balles cubiques
  • „Conditions de conduite optimales grâce au timon télescopique
  • „Différents modes de dépôts en adéquation avec les étapes de travail suivantes
  • „Dispositif de pesée intégré de série
  • „Efficacité et respect du sol

Durant le pressage, BaleCollect regroupe jusqu’à trois balles cubiques de 120 cm de large ou en option jusqu’à cinq balles de 80. Grâce à différents modes de dépôt, les balles peuvent être déposées dans le champ en adéquation avec les opérations ultérieures. Les temps de récupération et chargement après le pressage sont ainsi considérablement réduits, de même que les passages et la compression du sol.

Mode de fonctionnement

La plateforme de BaleCollect offre une capacité de trois balles au maximum, pour une largeur de canal de 120 cm ou jusqu’à cinq balles pour une largeur de canal de 80 cm. Dès que les balles quittent le canal de pressage, elles sont poussées vers la droite ou la gauche par la coulisse transversale de façon à libérer la place pour la balle suivante. Une fois le mode de dépôt défini atteint, les balles sont automatiquement dégagées de la plateforme par le pousseur.

Dépôt sur mesure des balles

La chaîne d'opérations qui suit requiert différentes variantes de dépôts. BaleCollect permet de sélectionner cinq modes de dépose différents. Si toutes les balles doivent être déposées en fourrière ou à proximité, on utilise les modes "3 balles" ou "3 balles + 1". S'il faut par contre enrubanner des balles d’ensilage, les modes "2 balles ensemble" ou "2 balles séparées" feront partie du premier choix. Suivant le mode d'enrubannage des balles en pack double ou si l’enrubanneuse doit réceptionner elle-même les balles. Naturellement les balles peuvent aussi être poussées à tout moment manuellement en appuyant sur la touche.

Déplacements ingénieux

Déplacements ingénieux: Les groupeurs de balles sont directement attelés à l’arrière de la presse afin de réceptionner dans les champs, les balles provenant du canal. Pour assurer la sécurité des déplacements routiers, KRONE a réalisé un attelage novateur au moyen d’un timon télescopique.

Sécurité routière

Sécurité des déplacements routiers : Pour les déplacements routiers, la plateforme est repliée sur une largeur inférieure à trois mètres, le timon est coulissé et les roues suiveuses deviennent fi xes. BaleCollect suit alors dans la voie du tracteur – même à des vitesses de déplacement élevées jusqu'à 50 km/h (en fonction de la réglementation en vigueur) ou au niveau des entrées de champ étroites.

Equipements complémentaires
  • „Mesure de l’humidité totalement intégrée dans le canal de pressage
  • „Dispositif de pesée totalement intégré dans la rampe de déchargement
  • „Système de caméras pour la sécurité en marche arrière
  • „Boîtes à ficelle supplémentaires à l’arrière de la machine

Avec l’équipement complémentaire en option, vous pouvez encore faire évoluer votre presse et configurer ainsi le travail de façon encore plus agréable. Grâce à la mesure d’humidité et à la rampe de déchargement intégrant un système de pesée, vous êtes toujours informés avec une précision maximale du résultat de votre travail. Grâce aux phares de travail à LED et à la caméra de recul, vous conservez toujours une vue d‘ensemble.

Qualité de la récolte

3. La qualité avant tout : Le dispositif de mesure d’humidité proposé en option vous informe en permanence de l’état actuel de la récolte pressée. Les données sont lisibles sur l’écran dans la cabine du tracteur et si une valeur de seuil préréglée est dépassée, vous en êtes averti automatiquement.

Un poids toujours idéal

Un poids toujours idéal : Vous souhaitez être toujours savoir si les exigences de poids de votre clientèle sont satisfaites ? Alors la glissière de déchargement en option avec balance intégrée est exactement ce qu’il vous faut. Le poids de chaque balle est affiché sur le terminal, mais également le poids total des balles pressées.

Conserver une vue d‘ensemble

Conserver une vue d‘ensemble : Les presses à balles cubiques KRONE peuvent être équipées d’une caméra de recul et d’un écran couleurs. L’écran est conçu pour l’utilisation d’une caméra supplémentaire. La caméra peut aussi être branchée au terminal CCI.

La nuit devient jour

La nuit devient le jour : Avec le jeu de phares à LED de travail en trois éléments vous éclairez à la fois la zone derrière la presse, mais également le pick-up. Les phares sont simplement branchés sur le faisceau de câbles préinstallé et connectés par le biais du terminal. La vue d’ensemble est optimale, même aux heures tardives.

Démarrage plus facile

Un démarrage facile : KRONE propose pour ses presses à balles cubiques BiG Pack 1290 HDP et 4x4 une assistance hydraulique au démarrage. Un moteur amène le volant d’inertie de près de 600 kg à plus de 300 tr/min, avant de connecter la prise de force du tracteur. Naturellement cette opération est réalisée confortablement depuis la cabine.

Une béquille pour un confort renforcé

Bien posé : après le travail, la machine prend appui sur une béquille réglable en hauteur. Cette béquille est hydraulique en série sur les BiG Pack 1290 HDP et BiG Pack 12130, et en option sur toutes les autres presses.

Plus de ficelles en stock

Plus de ficelles en stock: En plus des boîtes à ficelle principales, il est possible de monter à l’arrière de la machine deux boîtes à ficelle supplémentaires en option. 12 rouleaux de ficelle ou 10 rouleaux de ficelle et une caisse à outils peuvent ainsi être transportés en toute sécurité. (sauf associé au BaleCollect.)

Couteaux toujours disponibles

Un jeu de couteaux supplémentaire est fourni avec toutes les machines BiG Pack avec barre de coupe XCut ou VariCut et le broyeur sous flèche PreChop.

Turbine de nettoyage haut rendement

Le nettoyage pneumatique des noueurs équipé de série sur les BiG Pack 1270, 1290 et 1290 HDP peut être complété par une turbine à flux constant entraînée mécaniquement. Un flux d‘air continu élimine les saletés sur la table des noueurs avant que les amas se forment.

Un attelage pour une progression régulière

Un attelage pour une progression régulière: Différents pays – différents systèmes d‘accouplement : Toutes les BiG Packs sont proposées de série d'un timon pour attelage en position haute ou basse. En option, toutes les BiG Packs peuvent être équipées d‘une boule d‘attelage ou d'un anneau d'attelage. Pour une utilisation avec barre d‘attelage, KRONE propose également l‘attelage Hitch par boule ou par oeillet.

C CI.Control Mobile : gestion confortable des données avec l'iPad

C CI.Control Mobile : gestion confortable des données avec l'iPad: L'ensemble de la gestion des données se fait avec cette application, depuis la réception des chantiers en passant par la navigation jusqu'à l'entrée du champ et la surveillance de la productivité jusqu'à l'envoi des chantiers terminés. Cette Application pour iPad permet également la gestion de flotte et la liaison de photos et de commentaires au chantier.

Gestion des données avec des outils BiG Data Tools

Avec l‘outil BiG Data Tools, KRONE propose un logiciel d‘évaluation simple à utiliser et gratuit. Les données machine saisies via CCI.Control permettent de représenter des cartes de balles.

Modèles

BiG Pack
BiG Pack 890 HighSpeed BiG Pack 890 XC HighSpeed BiG Pack 1270 HighSpeed BiG Pack 1270 XC HighSpeed BiG Pack 1270 VC HighSpeed BiG Pack 1290 HighSpeed BiG Pack 1290 XC HighSpeed BiG Pack 4 x 4 HighSpeed BiG Pack 4 x 4 XC HighSpeed BiG Pack 870 HDP HighSpeed BiG Pack 870 HDP XC HighSpeed BiG Pack 1290 HDP HighSpeed BiG Pack 1290 HDP XC HighSpeed BiG Pack 1290 HDP VC HighSpeed BiG Pack 1290 HDP II BiG Pack 1290 HDP II XC
Largeur de canal x hauteur de canal (cm) 80 x 90 80 x 90 120 x 70 120 x 70 120 x 70 120 x 90 120 x 90 120 x 130 120 x 130 80 x 70 80 x 70 120 x 90 120 x 90 120 x 90 120 x 90 120 x 90 Configurer
Longueur de balle (m) 1,00 - 2,70 1,00 - 2,70 1,00 - 2,70 1,00 - 2,70 1,00 - 2,70 1,00 - 2,70 1,00 - 2,70 1,00 - 3,20 1,00 - 3,20 0,50 - 2,70 0,50 - 2,70 1,00 - 3,20 1,00 - 3,20 1,00 - 3,20 1,00 - 3,20 1,00 - 3,20 Configurer
Courses de piston (par min.) 49 49 45 45 45 45 45 38 38 49 49 45 45 45 45 45 Configurer
Nombre de doubles noueurs 4 (Série) 4 (Série) 6 (Option) 6 (Option) 6 (Option) 6 (Série) 6 (Série) 6 (Série) 6 (Série) 5 (Série) 5 (Série) 6 (Série) 6 (Série) 6 (Série) 8 (Série) 8 (Série) Configurer
MultiBale - - Option Option Option - - - - Série Série - - - - - Configurer
Puissance absorbée (kW/CV) 80 / 109 95 / 129 85 / 116 100 / 136 135 / 184 90 / 122 105 / 143 130 / 177 145 / 197 105 / 143 120 / 163 130 / 177 145 / 197 180 / 245 170 / 231 190 / 258 Configurer
Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer

Une longueur d'avance

KRONE BiG Pack

KRONE Landmaschinen

KRONE Landmaschinen

Vidéos
