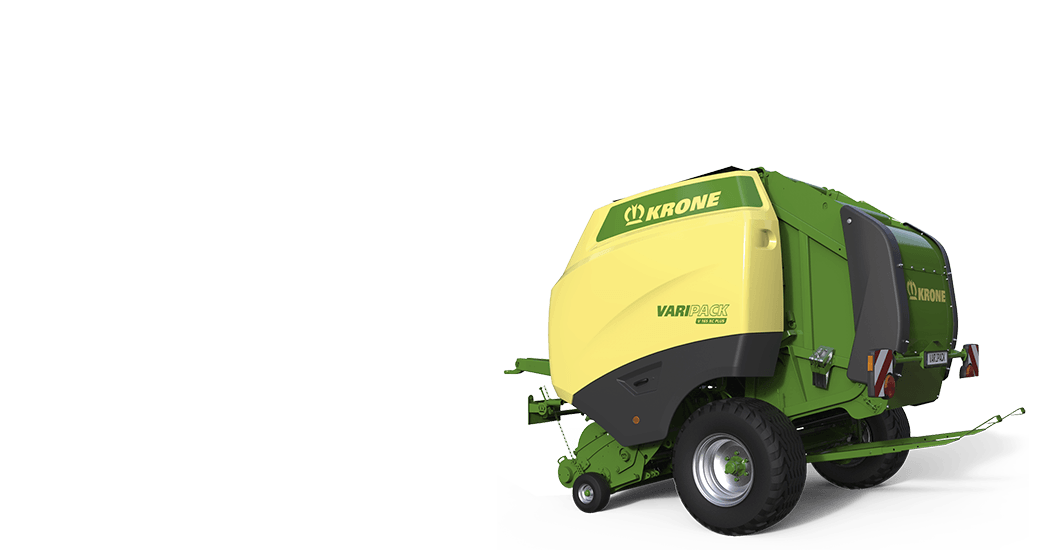

VariPack Plus

KRONE VariPack Plus byl vyvinutý pro sklizeň suché píce. VariPack Plus sdružuje jednoduché technické provedení, vysokou výkonnost a stupeň slisování do jednoho.

• Výkonné speciální stroje pro suchou píci
• Sběrací ústrojí EasyFlow s prsty do W, bez vodicí dráhy a s malým počtem pohyblivých dílů
• Integrální rotor s maximální průchodnou kapacitou
• Přesné řezací ústrojí řeže přesně a lehce
• Koncepce dvojího pohonu spolehlivě roztočí balík a zajistí jeho dokonalý tvar
• Automatické čištění řemenů dvěma čisticími válci
• Extrémně vysoký stupeň slisování
• Kolébka pro komfortní zakládání rolí sítí je součástí sériové výbavy
• Automatická záď je pro rychlé odložení balíků vybavena hydraulickými válci s tlumičem dojezdu do koncové polohy
• Plně automatické centrální mazání tukem i olejem

• Bezpečnost – dvojité prsty tloušťky 6 mm uspořádané do W a s velkým průměrem vinutí
• Čistota – 2,15 m široké sběrací ústrojí pro čistý, rovnoměrný a dokonalý sběr píce
• Dlouhá životnost – minimální opotřebení díky malému počtu pohyblivých dílů

Sběrací ústrojí EasyFlow je zavěšeno kyvně. Může se pohybovat v rozsahu 70 mm a je známé svým dokonalým sběrem píce i v obtížných podmínkách a při vysokém pracovním tempu. Díky jednoduché konstrukci s malým počtem pohyblivých dílů se při práci minimálně opotřebovává a má dlouhou životnost.

Sběrací ústrojí EasyFlow je vedeno dvěma otočnými opěrnými koly. Požadovanou výšku sběracího ústrojí lze nastavit bez nástrojů pomocí děrovaného segmentu. Opěrná kola jsou vlečená a mohou se otáčet do stran. Kopírují všechny zatáčky a jedou šetrně po strništi.

Urovnávací válec podporuje práci sběracího ústrojí. Vyrovnává výšku řádku a připravuje jej pro hladké vtažení do řezacího nebo vkládacího rotoru. Díky jednoduchému nastavení lze jeho výšku rychle upravit podle příslušného druhu píce, vydatnosti řádku a rychlosti práce. Díky tomu je sběr píce čistý a dokonalý.

U EasyFlow se firma KRONE z pádného důvodu rozhodla nepoužít řízení prstů pomocí zakřivené dráhy. Namísto mnoha pohyblivých součástí, náchylných k opotřebení je správný úhel záběru a ideální pracovní délka prstů zajištěna prostřednictvím speciálně tvarovaných segmentů stěrek. Dvojité prsty jsou velice pevné a odolné proti opotřebení díky průměru 6 mm a velkému průměru vinutí. Uspořádání dvouprstů do W navíc na svahu zamezuje příčné sjíždění píce dolů. Ideální rozprostření píce před rotorem přispívá k čistému řezu a skvělému výsledku sklizně. Díky vzdálenosti prstů pouhých 55 mm sbírá EasyFlow velmi čistě i krátkou nebo těžkou píci.

Sběrací ústrojí EasyFlow se záběrem 2,15 m je mimořádně výkonné. Svými dvojitými prsty uspořádanými do tvaru písmene W sbírá velice dobře i široké řádky a rovnoměrně zásobuje pící řezací rotor. Výkyvný závěs EasyFlow je odlehčován pomocí pružin a dokáže se tak výborně přizpůsobit i velkým nerovnostem terénu.

• Variabilita – buď s integrálním dopravním rotorem nebo s integrálním řezacím rotorem o 17 nebo 26 nožích
• Přesnost – řezanka vynikající kvality díky rotoru s nuceným řezem
• Ostrost – vynikající kvalita řezanky
• Flexibilita – 0/8/9/17 nebo 0/13/13/26 nožů

U stroje VariPack Plus jsou boční vkládací válce integrované do linie rotoru. Proto je počet pohyblivých dílů podstatně nižší. Sériové montované řezací ústrojí zaujme svou jednoduchostí a robustní konstrukcí. Díky tomu je snazší čištění stroje i jeho údržba. Výsledkem je potom delší životnost stroje. Díky nucenému řezu je kromě toho možné dosahovat optimální kvality řezanky.

Dvojité prsty řezacího rotoru uchopí píci a řízeně ji vedou proti řadě nožů. Zabrání se tak proklouznutí stonků kolem nožů a zpřesní se kvalita řezu. Hmotnost balíků tedy může být vyšší, neboť pořezaná píce se dá snadněji slisovat. Díky spirálovitě uspořádaným dvouprstům rotoru nedochází k nárazovému zatížení při řezu, takže celkový chod stroje je klidný a rovnoměrný. Sběrací ústrojí s prsty uspořádanými do W zásobuje materiálem řezací ústrojí rovnoměrně v celé šířce. Průchod materiálu je proto optimální a balíky stejnoměrně naplněné.

Sběrací ústrojí i integrální rotor pohání silný 1 ¼ palcový řetěz. Díky této jednoduché a robustní konstrukci s malým počtem pohyblivých dílů je údržba jednoduchá a opotřebení minimální.

Díky integrovaným vkládacím válcům v rotoru probíhá předávání materiálu od sběracího ústrojí do rotoru spolehlivě a rovnoměrně. Tok píce do svinovací komory je díky tomu rovnoměrný a funkční spolehlivost stroje vysoká.

U stroje VariPack Plus jsou boční vkládací válce integrované do řezacího rotoru. Díky tomu je zapotřebí jen jeden pohon. Rotor se spirálovitým uspořádáním prstů v kombinaci se sběracím ústrojím s prsty do W kromě toho dopravuje píci rovnoměrně i do okrajových částí lisovací komory. Díky tomu jsou hrany balíků pevné a jejich hmotnosti vyšší.

• VariPack Plus je vybaven sériovým řezacím ústrojím s 26 noži.
• Řezací nože lze řadit po skupinách 0/13/13/26 nožů
• Skupiny nožů se pohodlně řadí z kabiny řidiče

VariPack Plus je vybaven sériovým řezacím ústrojím s 26 noži. Řazením nožů po skupinách 0/13/13/26 lze dosáhnout řezanky délky 84 resp. 42 mm. Řezací ústrojí je tak optimálně vybaveno pro jakékoli pracovní podmínky. V případě ucpání řezacího rotoru lze zablokovaný materiál snadno odstranit spuštěním dna řezacího kanálu směrem dolů.

Montáž a demontáž nožů se provádí při spuštění nožového dna řezání dolů. Pro uvolnění nožů slouží centrální ovládání, které uvolní současně všechny jejich pojistky. Potom lze nože snadno a pohodlně vyjmout směrem nahoru.

Volba skupin nožů se provádí komfortně z kabiny traktoru. Prostřednictvím hydraulického systému se zvolí příslušná skupina nožů.

KRONE VariPack Plus je sériově vybaven řezacím ústrojím s 26 noži. Řazení nožů po skupinách umožňuje použít 0/13/13 nebo 26 nožů. Délku řezanky 84, resp. 42 mm je tak možné snadno a rychle přizpůsobit konkrétním podmínkám a požadavkům. Postupným střídáním dvou skupin nožů lze také zajistit, aby byly nože pro řezání stále dost ostré i za dlouhých pracovních dnů. Při přeřazování jednotlivých skupin nožů se předlohová hřídel s palci vždy nejprve otočí o 360° . Otočením se z prostoru odstraní nečistoty, takže pojistky jednotlivých nožů mohou fungovat vždy spolehlivě.

Pružinové pojistky chrání každý jednotlivý nůž před poškozením. Při kontaktu s cizím tělesem se může každý z nožů samostatně zasunout do dna řezání a následně automaticky vrátit zpět do své původní polohy. Všechny ostatní nože přitom zůstávají v pracovní poloze. Díky tomu je trvale zajištěna vysoká kvalita řezanky v balíku.

Nože jsou do štěrbiny zasouvány hydraulicky a odpovídajícím způsobem bezpečně aktivovány, resp. deaktivovány. Spolehlivé a bezpečné fungování stroje je tím ještě více optimalizováno.

Díky svému dlouhému zahnutému ostří a řezání tahem spotřebují nože při práci velmi málo paliva. Díky vlnovitému výbrusu se délka ostří prodlužuje. Jakýkoli druh píce se pak pořeže velmi přesně a nože zůstanou déle ostré. Všechny nože v nožové kazetě mají stejnou konstrukci a jsou navzájem zaměnitelné.

• Spolehlivost – čtyři ploché řemeny perfektně lisují suchou píci
• Rychlost – rychlost otáčení 130 m/min
• Čistota – aktivní čištění řemenů
• Preciznost – nastavování lisovacího tlaku a měkkého jádra na terminálu

Lisovací komora stroje VariPack Plus obsahuje čtyři nekonečné obíhající ploché řemeny. Tento systém z vás udělá specialisty na suchou píci jako je sláma, seno a senáž. Dva čisticí válce odstraňují nečistoty z řemenů a starají se tak o spolehlivé fungování stroje. Díky možnosti nastavení měkkého jádra je možné balík slisovat optimálně podle požadavků na jeho pozdější využití.

Lis VariPack Plus má dva čisticí válce. Šnekové válce odstraňují nečistoty z vnitřního povrchu řemenů a z kladek a zajišťují tak jejich spolehlivý pohon. Aby jejich funkce byla optimální, jsou čisticí válce ještě aktivně poháněny.

Aby se materiál v komoře začal spolehlivě otáčet, hnací síla se přenáší na hnací kladky řemenů prostřednictvím dvou hnacích válců. Hlavní pohon se nachází na pravé straně stroje a sekundární pohon na levé.

Díky malé vzdálenosti mezi kladkami se síla spolehlivě přenáší na řemeny. Materiál se tedy spolehlivě otáčí jak na začátku, tak i při kompletně naplněné lisovací komoře.

U lisu VariPack Plus je možné nastavit na terminálu individuálně stupeň slisování v jádru balíku i v několika dalších vrstvách. Balíky jsou tedy slisovány optimálně podle toho, jaké má být jejich další využití. Maximální slisování je pro další přepravu na velké vzdálenosti, měkké jádro pro následné sušení.

Modely lisu VariPack Plus mohou díky své konstrukci lisovat balíky různých průměrů. Balíky z lisu VariPack V 165 XC Plus mohou mít průměr od 0,80 do 1,65 m. VariPack V 190 XC Plus umožňuje průměry balíků mezi 0,80 a 1,90 m. Velikost balíků je tak možné přizpůsobit požadavkům na další využití, např. různé velikosti krmných dávek nebo určitý průměr balíků pro sušení.

• Variabilita – vázání do sítě nebo motouzem
• Jednoduchost – snadné zavádění sítě díky pevně nainstalovanému posunovači
• Přehlednost – řidič během lisování vidí dobře na vše
• Komfort – automatický začátek vázání v okamžiku naplnění lisovací komory

Vázací zařízení lisu VariPack Plus funguje spolehlivě, má jednoduchou konstrukci a jeho obsluha je komfortní, ať pracuje se sítí, motouzem nebo s fólií. Díky vyklápěcímu skluzu na vázací materiál už není nutné zvedat role sítě ručně. Pevně nainstalovaný posunovač usnadňuje zavádění sítě. Zásoba jak sítí, tak i motouzů vystačí i na dlouhé pracovní dny.

Kromě vložené role sítě je na každé straně stroje ještě jedna další role. Lis má tedy dostatečnou zásobu i na dlouhý pracovní den.

Skluz a sklápěcí vana umožňují snadné zakládání nových rolí. Pevně nainstalovaný posunovač usnadňuje zavádění sítě. Potom se síť zavede pomocí zaváděcího ramene bez předsazeného vkládacího válce přímo do lisovací komory.

Při zakládání nové role sítě se jednoduše vyklopí skluz na levé straně, který pak funguje jako sáňky pro nasunutí role do správné polohy. Výměna rolí jde snadno od ruky, protože není nutné novou roli namáhavě zvedat nahoru.

Díky sklopení vany zásobníku je možné síť jednoduše vsunout do správné polohy. Nízké umístění vany se sítí spolu se dvěma schůdky umožňují velice pohodlný přístup k mechanismu vázání.

• Rychle – otevření a zavření zadního čela za méně než pět vteřin
• Efektivně – válce zádi s tlumiči koncové polohy
• Pohodlně – automatické ovládání zadního čela

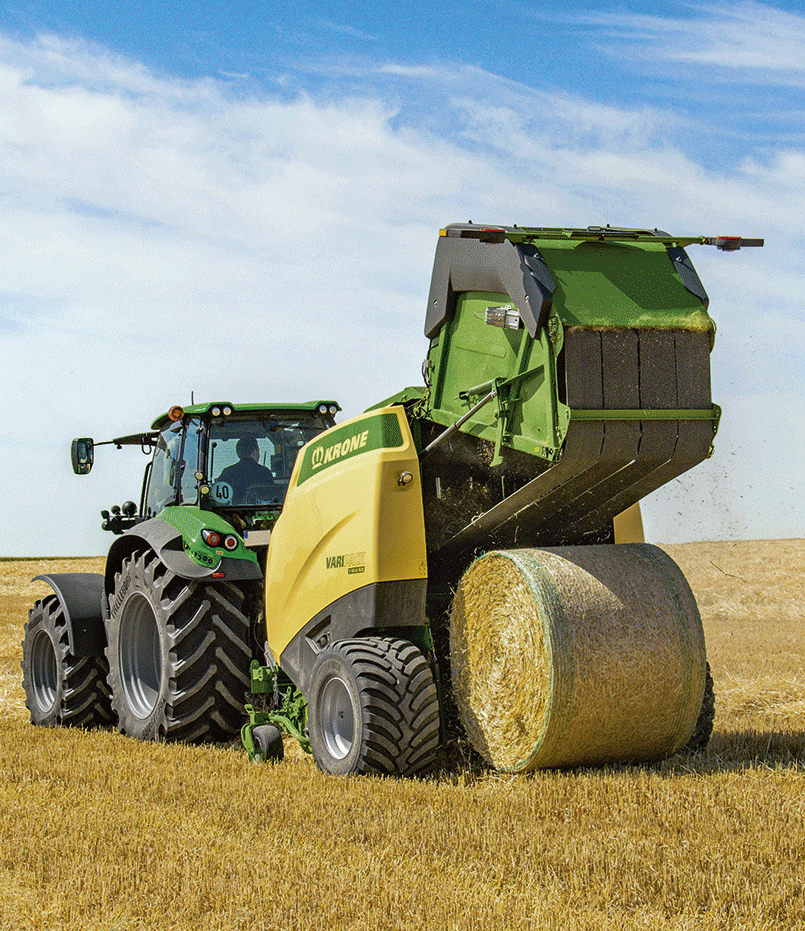

Lis VariPack Plus není konstruován pouze na maximální lisovací výkon a komprimaci, ale přesvědčí také svou jednoduchou konstrukcí a příkladnou přístupností. Provádění servisu a údržby je proto velmi snadné a pohodlné. K maximální výkonnosti přispívá automatické ovládání zadního čela a hydraulické válce s tlumiči dojezdu do koncové polohy. Díky vyhazovači balíků jsou balíky bezpečně ukládány i na svahu.

Prvek, který zkracuje prostoje a přispívá k maximální výkonnosti. Aby toho bylo dosaženo, musí být balík spolehlivě vyložen. K tomu slouží vyhazovač, který balíky bezpečně odkládá. konstrukce vyhazovače je otevřená a zezadu umožňuje optimální přístup k nožům.

Na zadním čele jsou namontované hydraulické válce s tlumiči koncové polohy, což umožňuje redukovat dobu prostojů. Otevírání a zavírání zadního čela proto může být rychlejší. Díky kratším prostojům je výkonnost stroje vyšší. Pohyb zadního čela se krátce před dovřením přibrzdí, aby pojistka mohla šetrně a spolehlivě zapadnout. To snižuje opotřebení a prodlužuje životnost stroje.

• Rozmanitý – jsou k dispozici dva modely s různými maximálními průměry balíků
• Přizpůsobivý – flexibilní velikost balíků od 0,80 m do 1,65 m, resp. 1,90 m
• Variabilní – průměr balíků lze nastavit elektronicky

K dispozici jsou dva různé modely lisu VariPack Plus. Na jedné straně si můžete buď kompaktní lis VariPack 165 XC Plus, nebo lis VariPack 190 XC Plus pro větší balíky na straně druhé. Liší se pouze konstrukcí lisovací komory. Všechny technické přednosti jsou obsaženy ve všech modelech stroje VariPack Plus.

Srdcem lisu VariPack Plus jsou čtyři nekonečné oběžné ploché řemeny. Aby řemeny byly současně elastické a pevné s dlouhou životností, jsou vyrobeny z kaučuku se dvěma vnitřními vrstvami tkaniny. Díky drsnému materiálu se speciálně upraveným povrchem dochází k intenzívnímu kontaktu s pící. Řemeny proto neprokluzují a spolehlivě plní svoji funkci.

Průměr balíků je u lisu VariPack Plus možné nastavit zcela variabilně prostřednictvím terminálu v krocích po 1 cm. Velikost balíku je tak možné komfortně přizpůsobit podle konkrétního účelu využití.

Modelová řada lisů VariPack nabízí jako alternativu i model V 190 XC Plus. Tento lis může lisovat balíky o průměru od 0,80 m do 1,90 m.

Nejkompaktnější model lisu VariPack je V 165 XC Plus. Díky speciálnímu tvaru lisovací komory lze lisovat balíky o průměru od 0,80 m do 1,65 m.

• Load Sensing – málo přípojek, šetrné pro Traktor
• Variabilní připojení – různé způsoby připojení pro různé podmínky sklizně
• Šetrnost k porostu – tři varianty pneumatik, optimální a šetrné k půdě

Rychlé přejezdy po silnici, nerovný terén, neúnosné půdy a manévrování ve stísněných podmínkách patří ke každodenní praxi lisů VariPack Plus. Různými volitelnými doplňky lze KRONE VariPack Plus optimálně vybavit pro konkrétní podmínky sklizně právě u vás.

Lis VariPack Plus může být alternativně vybaven také kulovým závěsem 80 pro spodní zavěšení. Poskytuje vysoce komfortní jízdu a má lepší manévrovací schopnost a minimalizuje opotřebení.

Modely lisu VariPack Plus jsou sériově vybaveny tažným okem 40 mm pro horní a spodní zavěšení. Pomocí tisícihranu na otočném bodu oje je možné rychle upravit výšku oje podle výšky závěsu. Podle požadavků různých zemí jsou na výběr i další tři varianty tažného oka.

VariPack Plus může být vybaven třemi typy pneumatik 500/55-20 12 PR, 500/60 R 22,5 a rovněž 600/50 R 22,5, které jsou šetrné k půdě. Součástí sériové výbavy jsou kromě toho vzduchové brzdy.

Všechny modely VariPack Plus jsou v sériovém provedení vybaveny zařízením Load-Sensing. To redukuje počet potřebných přípojek. LS je rovněž šetrnější k hydraulice traktoru, neboť umožní čerpat hydraulický olej pouze tehdy, je-li ho skutečně potřeba. Kromě toho lze tímto způsobem ovládat mnoho funkcí centrálně přímo z terminálu.

• Variabilita – vázání do sítě nebo motouzem
• Komfort – komfortní práce díky LED osvětlení a kamerovému systému
• Smart – měření vlhkosti informuje řidiče o stavu materiálu

Lis VariPack Plus je konstruován na maximální lisovací výkon a komprimaci. Díky speciálním volitelným doplňkům se také dá speciálně přizpůsobit podle konkrétních podmínek sklizně. Pracovní osvětlení a kamery poskytují lepší přehled o všem kolem stroje. Měření vlhkosti trvale informuje řidiče o vlastnostech lisované píce.

Zásobní skříň na motouzy lze vyklopit na bok, což umožňuje komfortní čištění a servis stroje. Přístup k pohonům je snazší.

Kromě sériového vázání do sítě může být lis VariPack Plus volitelně vybaven i vázáním pomocí motouzu. Přitom se na bok stroje nainstaluje skříň pro dvanáct zásobních rolí motouzu. VariPack tak má dostatečnou zásobu i na dlouhý pracovní den.

Pomocí kamery lze sledovat jak funkce stroje, tak i jeho okolí. Obsluha je přitom komfortnější a provozní bezpečnost stroje vyšší. Obraz od kamery lze volitelně zobrazit na samostatné obrazovce nebo na terminálu CCI.

Snímač vlhkosti trvale informuje řidiče o vlastnostech lisované píce. Je tak možné zamezit tvorbě plísně uvnitř balíků a zvýšit bezpečnost při skladování.

Aby pracovní podmínky při údržbě a čištění stroje byly optimální, je možné namontovat pracovní LED osvětlení. Jeho součástí jsou LED pásky pod kryty a reflektory na zadní straně. Výměna rolí sítě a čištění stroje je pak komfortní i při nedostatku světla. Zároveň máte výhled na okolí stroje. Práce s lisem VariPack Plus je proto bezpečnější.

• Přístupnost – všechny díly jsou dobře přístupné
• Komfort – automatické mazání prostřednictvím centrálního mazacího systému
• Variabilní připojení – vhodné pro jakýkoli traktor

Lis VariPack Plus není konstruován pouze na maximální lisovací výkon a komprimaci ale přesvědčí také svou přehlednou konstrukcí a příkladnou přístupností. Provádění servisu a údržby je proto velmi snadné a pohodlné. Sériový centrální mazací systém a automatické mazání řetězů snižují čas potřebný k údržbě na minimum.

Lis VariPack Plus je vybaven odolnými ložisky s vylepšeným těsněním. Jejich mazání probíhá prostřednictvím centrálního mazacího systému. Vše je vyladěno, takže životnost je optimální.

Hnací řetěz se průběžně automaticky maže, takže má klidný chod a málo se opotřebovává. Pístové čerpadlo lze snadno nastavit na potřebný průtok individuálně pro každý hnací řetěz.

VariPack Plus je vybaven automatickým centrálním mazáním. Díky tomu je údržba snazší a rovněž to přispívá k dlouhé životnosti stroje.

Pohon vkládacího ústrojí s rotorem je možné odpojit pomocí sériově nainstalované zubové spojky na boku stroje. V případě ucpání stroje je možné dokončit balík v lisovací komoře, aniž by se otáčelo vkládací ústrojí. Přístup k nožům je snadnější díky rotoru, kterým lze volně otáčet.

Součástí sériové výbavy lisu VariPack Plus je mechanická opěrná noha. Zajistí dobrou stabilitu stroje a jeho bezpečné odstavení. Nainstalovaná převodovka s dvěma rychlostními stupni reaguje rychle a k jejímu ovládání není třeba velké námahy. Opěrná noha se dá sklopit více na bok, aby bylo možné bez problémů sbírat i vydatné řádky.

Dva stupně na přední straně stroje umožňují velmi dobrý přístup k vázání. Zakládání nové role sítě a rovněž čištění a údržba stroje jsou díky tomu snazší.

• Všestrannost – terminály pro jakéhokoli zákazníka
• Komfort – přehlednost, snadná obsluha
• Kompatibilita – ovládání virtuálním terminálem traktoru díky standardizovanému systému ISOBUS
• Volitelný doplněk - ovládání traktoru lisem (TIM)

Palubní elektronika KRONE Komfort zjednodušuje, zlepšuje a urychluje práci. Lisování vás bude bavit. K dispozici jsou různé ovládací terminály KRONE pro různé úkoly.

Doplňkový TIM (Tractor Implement Management) umožňuje, aby na základě výměny dat mezi strojem a traktorem byl traktor ovládaný lisem. Při zahájení procesu vázání se traktor automaticky zastaví a po ukončení vázání se výklopná záď otevře a potom opět uzavře. TIM usnadňuje práci řidiči, redukuje prostoje, šetří palivo a zajistí stejnoměrnější balíky a vyšší efektivitu.

U traktorů pracujících se systémem ISOBUS lze využít jejich terminál i pro ovládání lisu VariPack. V takovém případě není v kabině potřeba žádný další terminál.

Ovládací terminál CCI 1200 má velký 12,1" barevný dotykový displej. Na obrazovce lze vedle sebe zároveň zobrazit ovládání stroje a snímek z kamery. CCI 1200 spolupracuje s ISOBUS a je proto vhodný i k použití v kombinacích se stroji od jiných výrobců.

Ovládací terminál ISOBUS CCI 800 má 8,0" dotykový displej s 12 funkčními tlačítky. Toto ovládání je možné rovněž rozšířit o joystick nebo kamerový systém a dosáhnout tak optimálního komfortu. Přepínání funkcí se provádí pohodlně stisknutím tlačítek s malými ikonami na levé straně.

Ovládací terminál DS 500 má 5,7“ dotykový displej, dvanáct tlačítek a ovládací kolečko na zadní straně, je přehledný a ovládání je velmi snadné. Kromě lisu VariPack je možné využít tento terminál i pro jiné stroje KRONE. Ovládání pomocí DS 500 může být ještě komfortnější v kombinaci s joystickem AUX.
