U stroje Bellima kupujete znalosti a zkušenosti v konstrukci lisů za několik desetiletí. Lisy na válcové balíky KRONE pracují na celém světě a maximálně se osvědčily při nasazení v nejrůznějších sklizňových podmínkách. Vedle vysokého stupně slisování se lis Bellima vyznačuje přehlednou konstrukci, nabízí perfektní výbavu, je velmi robustní a vysoce spolehlivý.
- Lis s pevnou komorou a jednoduchou konstrukcí
- Malá vlastní hmotnost
- Vázání do sítě a/nebo motouzem
- Lehký chod díky příčkovému řetězovému dopravníku
- Uzavřená svinovací komora snižuje ztráty odrolem na minimum
- Příčkový řetězový dopravník spolehlivě otáčí balíkem díky „zubovému efektu“
- Mechanické zajištění zádi šetří hydrauliku
- Flexibilní stroj pro jakoukoli píci
- Snadná údržba díky jednoduché konstrukci
Produktové video

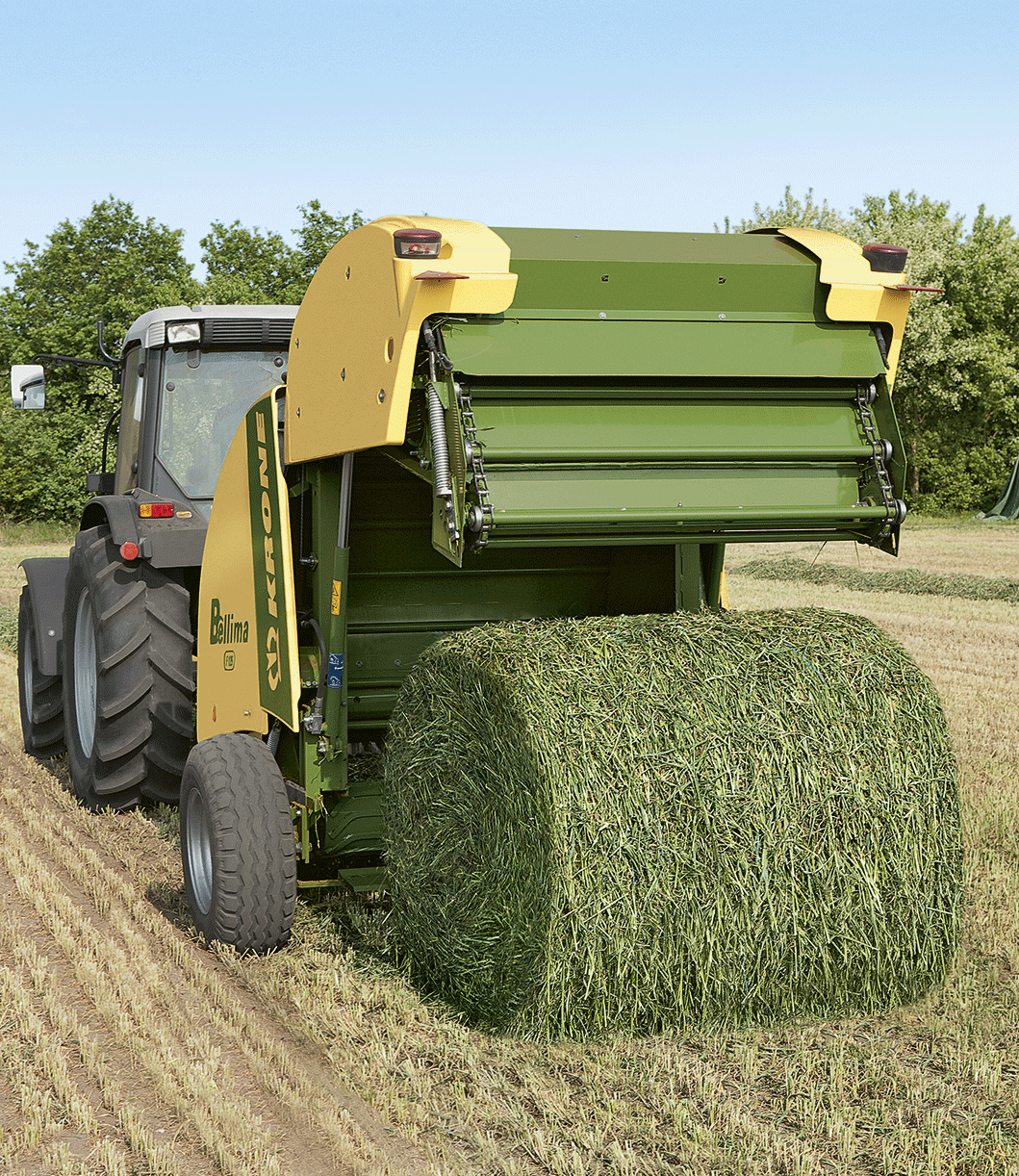

KRONE Bellima
U stroje Bellima kupujete znalosti a zkušenosti v konstrukci lisů za několik desetiletí. Lisy na válcové balíky KRONE pracují na celém světě a maximálně se osvědčily při nasazení v nejrůznějších sklizňových podmínkách. Vedle vysokého stupně slisování se lis Bellima vyznačuje přehlednou konstrukci, nabízí perfektní výbavu, je velmi robustní a vysoce spolehlivý.
Vlastnosti produktu
- Lis s pevnou komorou a jednoduchou konstrukcí
- Malá vlastní hmotnost
- Vázání do sítě anebo motouzem
- Lehký chod díky příčkovému řetězovému dopravníku
- Uzavřená svinovací komora snižuje ztráty odrolem na minimum.
- Příčkový řetězový dopravník spolehlivě otáčí balíkem díky „zubovému efektu“
- Mechanické zajištění zádi šetří hydrauliku
- Flexibilní stroj pro jakoukoli píci
- Snadná údržba díky jednoduché konstrukci
U stroje Bellima kupujete znalosti a zkušenosti v konstrukci lisů za několik desetiletí. Lisy na válcové balíky KRONE pracují na celém světě a maximálně se osvědčily při nasazení v nejrůznějších sklizňových podmínkách. Vedle vysokého stupně slisování se lis Bellima vyznačuje přehlednou konstrukci, nabízí perfektní výbavu, je velmi robustní a vysoce spolehlivý.
Lisu Bellima F 125
- Čistý sběr
- Přesné nastavení pracovní výšky
- Kontinuální tok píce
- Klidnější chod
- Robustní konstrukce
Sběrač lisu na válcové balíky KRONE Bellima má velmi kompaktní konstrukci. Díky malému průměru a poloze těsně u lisovací komory pracuje tento sběrač se čtyřmi řadami prstů a nastavitelným urovnávacím hřebenem velice efektivně. I krátká a mokrá píce je spolehlivě a plynule předávána do svinovací komory – balíky mají stejnoměrný tvar. Pracovní výšku lze nastavit přemístěním stavěcího kolíku. Výškově nastavitelná opěrná kola umožňují dobré kopírování terénu.
Čtyři řady prstů: Sběrací ústrojí má čtyři řady prstů vzdálených od sebe 68 mm, takže čistě sbírá i krátkou píci.
Rozsah pracovní výšky: Pro práci bez opěrných kol lze minimální pracovní výšku sběracího ústrojí pohodlně omezit zasunutím kolíku do příslušného otvoru v přední části stroje.
Urovnávací hřeben: Aby posbíraná píce postupovala do lisovací komory plynule i v případě objemných a nepravidelných řádků, má Bellima F 125 nastavitelný urovnávací hřeben.
Opěrná kola s plynule nastavitelnou výškou umožňují čistý sběr píce. Vzduchem huštěné pneumatiky zajišťují velmi klidný chod sběrače.
Sběrací ústrojí lisu Bellima F 125 s pracovním záběrem 1,40 m podle normy DIN 11220 lze ovládat hydraulicky a případně zajistit v požadované výšce. Krátká cesta od sběrače do lisovací komory napomáhá optimálnímu sběru a zajišťuje kontinuální tok píce.
Sběrací ústrojí lisu Bellima F 125 s pracovním záběrem 1,40 m podle normy DIN 11220 lze ovládat hydraulicky a případně zajistit v požadované výšce. Krátká cesta od sběrače do lisovací komory napomáhá optimálnímu sběru a zajišťuje kontinuální tok píce.
Lisu Bellima F 130
- Pracovní záběr 1,80 m je ideální pro vydatnější řádky
- Kasač zajistí plynulé podávání píce
- Optimální přísun píce díky bočním vkládacím šnekům
- Velmi klidná jízda díky huštěným opěrným kolům
K základnímu vybavení stroje Bellima F130 patří extra široký sběrač s kasačem. Malá vzdálenost kasače, prstů a startovacího válce v lisovací komoře umožňuje kontinuální tok materiálu i při krátké píci. Kasač zvyšuje průchodnou kapacitu a činí provoz lisu ještě hospodárnějším.
Lisování v zatáčkách a v rozích pozemku, na svahu a při širokých řádcích – tyto podmínky vyžadují širší sběrač s podávacím zařízením. Při velkém pracovním záběru 1,80 m podle normy DIN 11220 sběrače lisu na válcové balíky KRONE Bellima F 130 máte jistotu.
Podávají píci posbíranou po stranách směrem ke středu a zajišťují nerušený tok od širšího sběrače do užší svinovací komory.
Sériově dodávaný usměrňovací plech s prsty lze výškově nastavit pomocí řetězu. Při jeho správném nastavení lze výborně sbírat i velmi krátkou píci.
Nastavení pracovní výšky se provádí plynule prostřednictvím opěrných kol. Při hlubokých kolejích a extrémních nerovnostech lze minimální pracovní výšku omezit bočními kolejničkami s otvory.
Kasač podporuje sběrací ústrojí, aktivuje tok materiálu mezi sběračem a startovacím válcem a zajišťuje také rovnoměrné plnění lisovací komory.
- Konstantní průměr balíků 1,20 m
- Spolehlivé otáčení balíkem, žádné prostoje, minimální ztráty odrolem
- Malý požadovaný příkon
- Jednoduchá konstrukce, pouze jeden hnací řetěz
Koncepce s příčkovým řetězovým pásem se výborně osvědčila na celém světě u senáže, sena i slámy. Nekonečně obíhající příčkový řetězový pás tvaruje balíky při maximálním stlačení. Praktický systém pracuje bez zastavování balíků při prokluzu – i v krátké a suché píci. Kromě toho jsou ztráty odrolením minimální a nízký je i potřebný příkon.
Příčkový řetězový pás KRONE pracuje jak se zavadlou senáží, tak se slámou a senem maximálně spolehlivě a splňuje veškeré praktické požadavky. Zachází s pící šetrně a díky zubovému efektu otáčí bezpečně balíkem i při maximálním stlačení.
Příčkový řetězový pás KRONE pracuje jak se zavadlou senáží, tak se slámou a senem maximálně spolehlivě a splňuje veškeré praktické požadavky. Zachází s pící šetrně a díky zubovému efektu otáčí bezpečně balíkem i při maximálním stlačení.
Napínací zařízení příčkového řetězového pásu pracuje automaticky. Pružiny zajišťují správné napnutí řetězů, zvyšují životnost a poskytují jistotu jejich správné činnosti.
Příčkový řetězový pás díky „zubovému efektu“ spolehlivě otočí každým balíkem a to i při jeho maximálním stlačení.
- Vynikající výsledky lisování sena, slámy i zavadlé senáže
- Spolehlivé otáčení balíku díky zubovému efektu
Lisy na válcové balíky mají všestranné využití na celém světě, a proto musí zvládat nejrůznější různorodé podmínky sklizně slámy, sena a zavadlé senáže. Je to známá věc, sláma a seno jsou při narůstající sušině často lámavé, vyšší vlhkost naproti tomu při zavadlé senáže přerůstá až po těžkou mokrou siláž. Při rostoucím obsahu cukru je píce stále více lepivá.
Příčkový dopravník žene jen jeden robustní hnací řetěz. Nižší příkon a ještě vyšší spolehlivost stroje Bellima.
Není co skrývat. Marně hledáte velké množství hnacích řetězů a řetězových kol! Lákavě jednoduchá a přehledná konstrukce prodlužuje životnost a usnadňuje údržbu.
Příčkový řetězový pás se výborně osvědčil v nejrůznějších podmínkách na celém světě. Plné příčky kruhového průřezu a řetězy nejlépe odolávají nejvyššímu zatížení.
Uzavřená lisovací komora s nekonečným obíhajícím příčkovým řetězovým pásem pro stroj Bellima. Ve svinovací komoře se z posbírané píce vrstvu po vrstvě tvarují pevné a tvarově stabilní balíky. Díky dobrým podávacím vlastnostem se začne píce dopravená do svinovací komory dříve roztáčet. Balík se tvaruje rychleji. Jádro balíku je pevnější. Balík má vyšší hustotu a tedy větší hmotnost – to je ideální pro získání kvalitní senáže a úsporu nákladů na přepravu.
Vyhazovač balíků s integrovaným záchytným žlabem bezpečně a rychle vyhazuje balíky z komory. Zatímco se zadní čelo ještě zavírá, může už lis pracovat dále. Zvládnete tak až o šest balíků za hodinu více.
Startovací válec osazený lištami zajišťuje rychlý start balíku, optimalizuje lisovací proces a odlehčuje zadní čelo – ideální při těžkých balících senáže.
Otevírání a zavírání zádi probíhá pomocí jednočinných hydraulických válců. Mechanické zajištění zádi odlehčuje hydrauliku a nabízí spolehlivost provozu.
Ukazatel stlačení balíku se zvukovou a světelnou signalizací upozorní řidiče při dosažení požadovaného lisovacího tlaku. Okamžitě může začít ovíjení motouzem.
Ukazatel lisovacího tlaku na obou stranách ukazuje momentální naplnění lisovací komory vlevo i vpravo a dává pokyny pro vyrovnávací způsob jízdy. Výsledek: rovnoměrně slisované a tvarované balíky.
Jednočinný hydraulický okruh pro ovládání stroje Bellima v základní výbavě. Ručně přepínaný ventil slouží k ovládání sběrače nebo zadního čela
Hlavní převodovka (540 ot/min) je umístěna uprostřed. Oboustranný pohon přenáší sílu na krátkou vzdálenost a nabízí příkladné rozložení výkonu na sběrač a příčkový řetězový dopravník.
Nastavení výšky oje pomocí rastrových segmentů je snadné a rychlé. Podle otočení oje je možná jízda jak s horním tak i se spodním zavěšením.
- Rychlé vázání dvěma motouzy současně
- Motouz začíná a končí vázání uprostřed balíku, takže balíky jsou stabilní
- Nastavitelná hustota ovinutí
- Jednoduchá obsluha
Ve srovnání s vázáním jedním motouzem jsou při použití dvojitého motouzu menší prostoje, slisujete více balíků za hodinu, ušetříte palivo, mzdy a ještě zvládnete větší plochu. Při vázání dvojím motouzem KRONE nejsou konce motouzu na hraně balíku ale uprostřed. Balík si tak i při opakované manipulaci zachová perfektní tvar.
Hydraulický startér je komfortnější variantou. Pomocí hydraulického spouštěcího zařízení lze jak ovíjení motouzem tak i kombinované systémy ovíjení motouzem a sítí spouštět přímo z traktoru.
Jedno stisknutí tlačítka – a elektrický startér dvojitého vázání zavede motouz. Kladky poháněné elektrickým startérem spolehlivě zavádějí motouz do svinovací komory.
Ve skříni je místo na uložení až šesti rolí motouzu. Zakládání materiálu je snadné a rychlé. Bezpečné uložení rolí zajišťuje stabilní držák.
Stupňová řemenice udává počet ovinutí motouzem. Dvojitý motouz je vedený přes unašeč od středu k okrajům komory a zpět. Po ukončení se motouz uprostřed balíku ustřihne. V nejjednodušší variantě se vázání spouští lankem, jinak také elektricky nebo hydraulicky.
- Krátké ovinovací časy – více balíků za hodinu
- Rychlé a snadné rozbalování balíků ve stáji
- Spolehlivý začátek ovíjení – krátká cesta
Vázací zařízení přesvědčí svou konstrukcí i funkčností. Výhodou vázání do sítě oproti vázání motouzem jsou kratší vázací časy a tedy více balíků za hodinu. Získáte čas na jiné věci a spotřebujete méně paliva na balík. Při vázání do sítě KRONE excellent je na stroji možné použít role s návinem až 3 000 m.
Při zakládání vázacího materiálu můžete pohodlně stát před strojem. Role sítě se nasune na vyklopený hřídel. Potom se síť zavede do vázacího zařízení.
Síť (1) je vedena v celé šířce na gumový válec (2) a jeho přítlačnou kladku (3). Při spuštění ovíjení dopravuje gumový válec síť aktivně do svinovací komory k rotujícímu balíku.
Ovíjecí zařízení je umístěno vpředu v zorném poli řidiče a je dimenzováno na role sítě s návinem 2600 a 3000 m. Kromě toho je ve skříni ještě dostatek místa na rezervní roli.
Počet ovinutí sítě je možné nastavit mechanicky prostřednictvím počtu závitů závitové hřídele třecího kola. Čím více je závitová tyč vyšroubována, tím déle zůstává pružinový závěr páky nože na závitu. Síť se ustřihne až v okamžiku, kdy se pružinový závěr páky nože sklopí dolů.
Nastavitelná brzda sítě zajišťuje příkladné ovíjení v celé šířce balíku. Balíky dobře drží tvar a ani po opakované manipulaci se nerozpadnou.
Zařízení pro kombinovaný systém vázání do sítě, anebo motouzem se spouští pomocí hydraulického okruhu na traktoru.
Také pro lisy na válcové balíky vázané motouzem nabízí KRONE pevný a vysoce kvalitní motouz excellent Round Baler Twine.
Co zavážou vázací sítě KRONE excellent, to drží. Díky enormně vysoké pevnosti a vynikající roztažnosti sítě je píce chráněna před povětrnostními vlivy nejlepším možným způsobem.
Modello
Bellima F 125 | Bellima F 130 | ||
---|---|---|---|
Rozměry balíku (m, Ø x š) | 1,20 x 1,20 | 1,20 x 1,20 | konfigurovat |
Komora na balíky | pevný | pevný | konfigurovat |
Rozměry stroje (m, d x š x v) | 3,70 x 2,25 x 1,97 | 3,70 x 2,25 x 1,98 | konfigurovat |
Pracovní šířka sběrače (m) | 1,40 | 1,80 | konfigurovat |
Příkon (kW/HP) | 25 / 34 | 25 / 34 | konfigurovat |
konfigurovat | konfigurovat |
