• Pevná nebo plně variabilní lisovací komora
• Pevná komora na balíky o průměru 1,25 m nebo 1,55 m
• „Variabilní lisovací komora na balíky o průměru 1,00 m až 1,80 m
• „Sběrací ústrojí EasyFlow bez vodicí dráhy
• „Dopravní nebo řezací rotor
• „Osvědčený příčkový řetězový pás se zubovým efektem
• Nízký požadovaný příkon
• „Vysoký stupeň slisování
• „Vázání do sítě a/nebo motouzem
• „Snadná údržba díky jednoduché konstrukci
• „Tandemová náprava jako výbava na přání

• Lisy na válcové balíky bez řezání – Fortima F 1250 a F 1600
• „Lisy na válcové balíky s řezáním – Fortima F 1250 MC a F 1600 MC
• „Průměr balíků 1,25 m nebo 1,55 m

Využijte náskoku s lisem na válcové balíky s pevnou lisovací komorou Fortima F 1250 a F 1600
s řezacím ústrojím MultiCut nebo bez něj. Tyto lisy vás přesvědčí díky neřízenému sběracímu
ústrojí, příčkovému řetězovému pásu s extra silnými řetězy a vysokému stupni slisování,
přehledné konstrukci, velmi dlouhé životnosti, nenáročné údržbě a rychlé návratnosti investice.

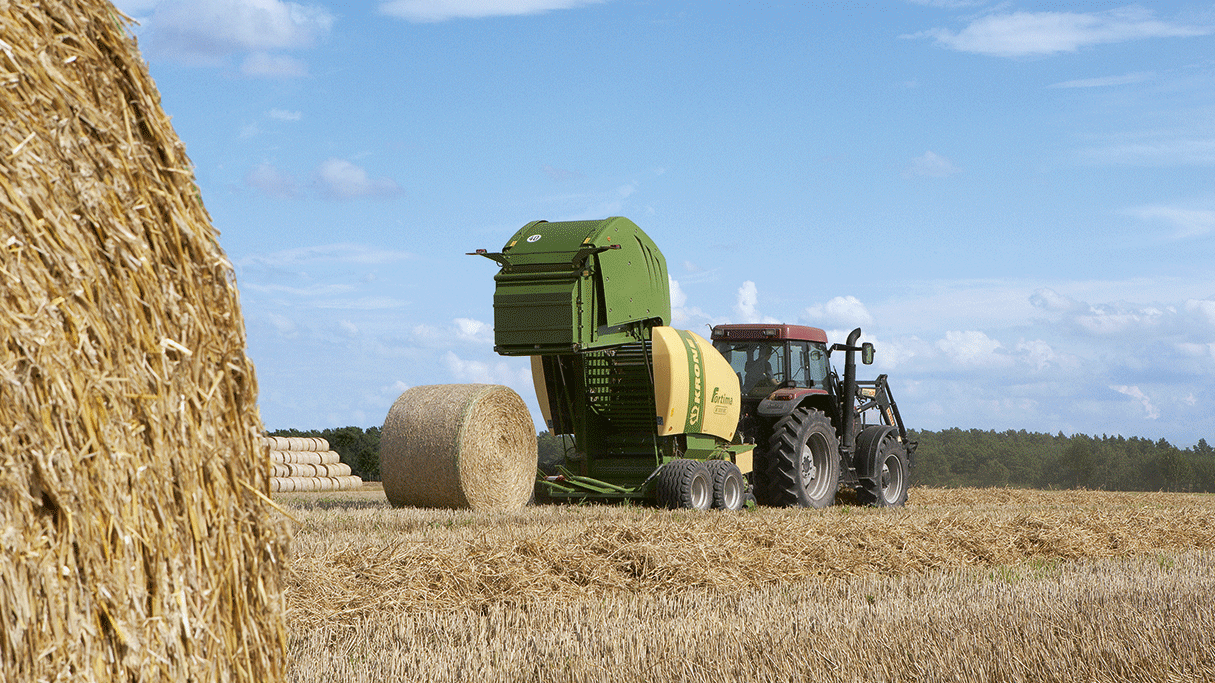

Vyhazovač balíků: Vyhazovač balíků nejen vysune balík z prostoru, kde se zavírá záď, ale slouží zároveň také jako záchytný žlab. Výhoda pro vás, zatímco se záď ještě zavírá, můžete už pracovat dál.

Pohony: Lisy s pevnou komorou Fortima od KRONE mají jednoduchou konstrukci a jen malý počet hnacích řetězů. Spotřeba energie je díky tomu nižší, servis a údržba snazší a spolehlivost stroje větší.

Napínací zařízení: Konstantní předpětí příčkového pásu je udržováno nastavitelným napínacím zařízením, takže intervaly seřizování napětí mohou být delší a pás má delší životnost.

Uzavřená lisovací komora: Koncepce KRONE s kompletně uzavřenou lisovací komorou a příčkovým pásem se výborně osvědčuje už po řadu desetiletí v nejrůznějších podmínkách sklizně na celém světě.

Princip pevné komory KRONE: V lisovací komoře tvaruje řetězový příčkový pás z posbírané píce vrstvu po vrstvě pevné a tvarově stabilní balíky. Velkou výhodou příčkového pásu je jeho vynikající schopnost transportovat materiál. Píce dopravená do svinovací komory začne dříve rotovat. Balík se tvaruje rychleji. Jádro balíku je pevnější. Balík má vyšší hustotu a tedy větší hmotnost – to jsou argumenty, které platí jak pro získání kvalitní senáže, tak pro úsporu nákladů na přepravu.

• Lisy na válcové balíky s dopravním rotorem – Fortima V 1500
• „Lisy na válcové balíky s řezacím ústrojím – Fortima V 1500 MC a V 1800 MC
• „Průměry balíků lze plynule měnit od 1,00 m do 1,50 m nebo od 1,00 m do 1,80 m

Variabilní lisy na válcové balíky Fortima V 1500 a V 1800 splní jakékoli požadavky. S jediným
lisem můžete lisovat balíky o průměru 1,00 m až 1,50 m resp. 1,00 m až 1,80 m. Menší balíky
jsou většinou žádané u travní senáže, větší u sena a slámy.

Variabilní lisovací komora: Oba segmenty příčkového pásu tvarují v lisovací komoře z posbírané píce již od počátku vrstvu po vrstvě pevné a tvarově stálé válcové balíky. Díky vynikajícím trakčním vlastnostem příček se balík v komoře nikdy nezastaví. Lisovací tlak lze regulovat hydraulicky prostřednictvím předních a zadních napínacích ramen. Jestliže balík dosáhl nastaveného průměru, ovine se sítí nebo motouzem. Potom se otevře záď a balík komoru opustí.

Příčkové pásy: Fortima má dva příčkové pásy Díky rozdělení na přední a zadní příčkový pás je možné dosahovat velkých výsledných lisovacích sil a slisované balíky pak mají perfektní tvar.

Velké balíky: Jsou preferované především u sena a slámy. Ve srovnání s menšími balíky je při větších průměrech balíků efektivita vyšší a náklady na vázací materiál i na překládku a svoz nižší.

Malé balíky: Využívají se především pro svinování senáže do válcových balíků. Dají se snadněji rozebírat a přemisťovat a rychleji se zkrmí. Při průměrech balíků mezi 1,00 m a 1,30 m se skvěle hodí pro většinu běžných baliček.

• Vyrovnávání nerovností terénu
• „Maximálně komfortní jízda
• „Klidná jízda ve stopě

Speciální podmínky sklizně vyžadují odpovídající vybavení. KRONE
proto nabízí pro lis Fortima
různé varianty podvozků. Ať standardní nebo tandemovou nápravu, brzděnou nebo nebrzděnou,
se vzduchovými nebo hydraulickými brzdami v exportní variantě – můžete si vybrat.

Vzduchové brzdy: Vzduchové brzdy jsou pro lis Fortima V 1500 k dispozici jako volitelná výbava. V exportní variantě může být lis Fortima vybaven i hydraulickými brzdami.

Tandemová náprava: Volitelná tandemová náprava je nejen velmi šetrná k půdě, ale při jízdě se chová velmi klidně a bezpečně. Tandemová náprava může být vybavena pneumatikami od rozměru 11.5/80 - 15.3 10 PR do 19.0/45 - 17 10 PR.

Výběr pneumatik: Standardní náprava lisu Fortima je k dispozici s pneumatikami od rozměru 11.5/80 - 15.3 10 PR do 500/50 - 17 10 PR. Široké pneumatiky jsou šetrné k půdě a nezanechávají téměř žádné stopy.

Opěrná noha: Výšku opěrné nohy lze nastavit závitovým vřetenem. Spodní díl je možné teleskopicky zasunout, takže vznikne dostatek prostoru pro objemné řádky.

Závěsné zařízení: Ať spodní závěs, příčka do ramen, agrohák nebo závěsné zařízení s kulovou hlavou. Lisy Fortima s vlečným okem 40 mm pro horní zavěšení, vlečným okem 40/50 mm pro spodní zavěšení, závěsným zařízením s kulovou hlavou 80 a s výškově nastavitelnou ojí mají vždy tu správnou výbavu.

• Vyšší výkonnost díky čistému sběru
• „Klidný chod
• „Minimální opotřebení – méně údržby

U modelu EasyFlow nabízí KRONE
neřízené sběrací ústrojí, které pracuje bez vodicí dráhy.
Výhody jsou jasné. EasyFlow má v porovnání s řízenými systémy prstů jednodušší konstrukci,
málo pohyblivých částí a jeho chod je velmi klidný.
Díky tomu dochází nejen k menšímu opotřebení, ale jsou také nižší náklady na údržbu
a servis. Sběrací ústrojí EasyFlow je velmi výkonné a píci sbírá čistě.

Práce bez kopírovacích kol: Výšku sběrače je také možné snadno zaaretovat. Toto nastavení se uplatní především ve slámě při hlubokých vyjetých kolejích a extrémních nerovnostech.

Nastavení výšky: Výšku EasyFLow lze nastavit rychle a jednoduše pomocí děrovaných lišt na opěrných kolech. Vzduchem huštěné pneumatiky zajišťují velmi klidný chod sběrače.

Ochrana proti cizím tělesům: Sběrač je poháněn prostřednictvím řetězového pohonu s automatickým napínáním. Pojistkou proti přetížení je spojka se střižným kolíkem.

Dopravní rotor: Lis Fortima bez řezacího ústrojí má v sériové výbavě výkonný dopravní rotor.

Výkonný dopravní a řezací rotor: Sběrač EasyFlow spolu s dopravním nebo řezacím rotorem tvoří kompaktní celek. Zvětšený otvor pro vtahování píce a dopravní nebo řezací rotor v bezprostřední blízkosti za sběracím ústrojím umožňují vyšší výkonnost a kontinuální průchod materiálu i u krátké píce.

Vzdálenost prstů: EasyFlow s pěti řadami prstů vzdálených od sebe pouhých 55 mm sbírá velmi čistě i krátkou píci. Stěrače z pozinkovaného plechu mají velmi dlouhou životnost.

Dopravní šneky: Podávají píci posbíranou po stranách směrem ke středu a zajišťují nerušený tok od širšího sběrače do užší svinovací komory.

Urovnávací válec: Urovnávací válec zamezuje hrnutí píce při nerovnoměrné vydatnosti řádků. Tím je zajištěna konstantní vysoká výkonnost při maximální průchodnosti a kontinuitě toku materiálu.

Stěrače: Tajemstvím úspěchu tohoto sběrače je speciální tvar pozinkovaných vodících stěračů. Zajišťuje kontinuální podávání píce při zanořování prstů bez zadrhování. Řízení prstů vodící dráhou je tedy zbytečné.

EasyFlow: Sběrací ústrojí KRONE EasyFlow má velký pracovní záběr 2,05 m (měřeno podle DIN 11220). I v zatáčkách a výběžcích pozemků sbírá píci velmi čistě.

• Špičková kvalita řezanky díky nucenému řezu
• „Délka řezanky 64 mm s maximálně 17 noži
• „Rychlé přenastavení délky řezanky prostřednictvím centrálního řazení skupin nožů

Řezací ústrojí MultiCut s rotorem osazeným maximálně 17 noži využijete na krátkou řezanku.
Vyplatí se a návratnost je rychlá. Umožňuje dosáhnout vyššího stupně slisování, lepší kvality
senáže a balíky se v krmné chodbě snadněji a rychleji rozebírají. Krátká řezanka ze slámy
má lepší nasákavost, dá se lépe podestýlat a rozprostírat.

Výměna nožů: Při broušení, nebo výměně nožů se odjištěné nože vyjmou směrem nahoru. Nejsou potřeba žádné nástroje.

Nože Fortima: Nože Fortima řežou materiál v celé délce svého ostří. Díky řezu tahem je spotřeba energie nižší. Vlnovitý výbrus udržuje nůž déle ostrý a prodlužuje jeho životnost.

Jištění proti cizím tělesům: Automatické jištění proti cizím tělesům NonStop a hydraulické přepínání nožů do nulové polohy patří k sériové výbavě. Slouží k uvolnění blokády v případě ucpání dopravního kanálu.

Reverzní zařízení: Řezací a dopravní rotor je možné v případě potřeby manuálně nebo pomocí doplňkové hydrauliky pootočit zpět.

Centrální jištění nožů: Nože jsou v pracovní poloze zajištěny hřídelí. Při jejich výměně se odjišťují všechny najednou. Tvarovaná hřídel zámku se pootočí o 90 stupňů. Nože pak lze snadno a pohodlně vyjmout směrem nahoru.

Nucený řez: Dvojité prsty rotoru plynule protahují píci skrze řadu nožů. Vzdálenost mezi noži a dvojitými prsty je minimální, takže píce nemůže nikam uhnout. Řez je čistý a přesný.

Řazení skupin nožů: Skupinové řazení nožů KRONE přepíná řezání po skupinách 17-15 -7- 0 nožů. Otáčením předlohové hřídele se snadno podle potřeby zasune do kanálu požadovaný počet nožů. Změnou předvolby skupiny nožů v aktivním pracovním záběru můžete dosáhnout délky řezanky až 64 mm.

Řezací a dopravní agregát: Vše je do detailu promyšlené – kompletní řezací a dopravní rotor s 17 noži, centrální skupinové řazení nožů pomocí předlohové hřídele 17- 15 -7- 0 nožů, hydraulické přepínání nožů do nulové polohy jako opatření proti zablokování i silný pohon čelními ozubenými koly.

Kazeta s noži: Při použití maximálního počtu 17 nožů s minimální vzdáleností 64 mm se balíky snadněji rozebírají a dávkují. Nože jsou uspořádané v jedné řadě. Výsledkem je řezanka vynikající kvality.

Pohon: Pohon řezacího a dopravního rotoru zajišťují velká kola s čelním ozubením a dokáže tak odolat i těm nejvyšším namáháním. Má vhodný tvar a pracuje spolehlivě i v nerovnoměrně tvarovaných řádcích.

Řezací rotor: Řezací a dopravní rotor o průměru 415 mm dosahuje obzvláště velké „hltnosti“. Dvojité prsty rotoru, uspořádané do V linie, plynule vtahují píci proti řadě nožů, kterým žádné stéblo neuhne. Řezání probíhá postupně, takže nedochází k nárazovému zatížení.

• Vysoký stupeň slisování
• „Spolehlivé otáčení balíku
• „Malé ztráty odrolením
• „Nízký požadovaný příkon

Lisy na válcové balíky se používají všestranně v celém světě, a proto musí být stoprocentně
připraveny pro nejrůznější podmínky sklizně slámy, sena a zavadlé senáže. Příčkový řetězový
pás KRONE
pracuje ve všech těchto podmínkách spolehlivě a splňuje veškeré praktické
požadavky.

Zubový efekt: Příčkový řetězový pás KRONE je velmi šetrný k píci, díky „zubovému efektu“ otáčí spolehlivě balíkem a dosahuje přitom jeho maximálního slisování.

Řetězové příčkové pásy: Díky lepšímu rozložení zatížení na více článků řetězu a menšímu ohybu na velkých vodicích nebo hnacích kladkách mají příčkové řetězové pásy menší opotřebení, vydrží velké namáhání a mají velmi klidný chod. Články řetězu lze v případě potřeby rychle a snadno vyměnit.

• Na výběr je vázání dvěma nebo čtyřmi motouzy
• „Krátké vázací časy
• „Vysoká výkonnost za hodinu

Podle použité palubní elektroniky (Medium nebo Komfort) mohou být lisy Fortima vybaveny
vázáním dvěma motouzy, nebo časově úsporným vázáním čtyřmi motouzy. U obou
variant je dosaženo stabilního tvaru balíků díky velkému překryvu pramenů na povrchu
a vícenásobnému ovinutí na krajích u hran balíků.

Zahájení procesu vázání: Elektromotor na pokyn řídící jednotky spouští celý proces vázání motouzem. Motor napne hnací řemen, který uvede do pohybu gumový váleček pro zavádění motouzu.

Zásobník motouzů: Ve velké zásobní skříni je prostor až pro 11 rolí motouzu. Opěrky z boku přidržují role motouzu a jejich funkcí je nerušené odvíjení ze špulky.

Pevné balíky stabilního tvaru: Balíky jsou několikrát ovinuty čtyřmi motouzy ( 1 - 4 ). Pro oblast okrajů balíků je podle potřeby možné nastavit větší nebo menší počet ovinutí motouzy. Balíky ovinuté čtyřmi motouzy jsou velmi stabilní. I při opakované manipulaci si zachovají perfektní tvar.

Vedení motouzu u vázání čtyřmi motouzy: Zvolený stupeň řemenice udává počet ovinutí motouzem. Dvoje vodicí sanice zajišťují stejnoměrné rozložení všech čtyř motouzů napříč komorou. Při zahájení procesu vázání se motouzy aktivně vsunou do komory prostřednictvím gumového a přítlačného válečku a následně je zachytí píce rotujícího balíku.

• Krátké ovinovací časy = více balíků za hodinu
• „Rychlé a snadné rozbalování balíků ve stáji
• „Spolehlivé zachycení sítě a krátká vzdálenost

Vázání do sítě u stroje Fortima přesvědčí svou konstrukcí i funkčností. Výhodou vázání do sítě
oproti vázání motouzem jsou kratší vázací časy a tedy více balíků za hodinu. Při vázání do sítě
je na stroji možné použít role s návinem až 3 600 m.

Brzda vázacího materiálu: Nastavitelná brzda vázacího materiálu zajistí velmi pevné ovinutí balíků, které si zachovávají stálý tvar i při další manipulaci.

Zahájení procesu vázání do sítě: Vázání do sítě se po skončení procesu lisování zahájí buď automaticky, nebo manuálně prostřednictvím elektromotoru.

Počet ovinutí sítí: Počet ovinutí sítí se zjišťuje pomocí ozubeného korunkového kola, senzoru a palubního počítače. Jakmile je dosažen požadovaný počet ovinutí, síť se automaticky odstřihne v celé šířce najednou.

Vkládání: Při zakládání vázacího materiálu můžete pohodlně stát před strojem. Role sítě se nasune na vyklopený hřídel. Potom se síť zavede do vázacího zařízení.

Zásobník motouzů: V prostorné zásobní skříni, chráněné proti vodě, je místo pro tři role sítě. Bezpečné a stabilní uložení rolí s návinem až 3 600 m zajišťuje držák sítí.

Napínák řetězů: Pružinový automatický napínák řetězů snižuje nároky na údržbu a prodlužuje životnost řetězů.

Centrální mazací lišty: Všechna skrytá mazací místa jsou spojena do přehledných a dobře přístupných mazacích lišt hadičkami. Sdružená mazací místa zvyšují komfort údržby a šetří čas.

Olejový filtr: Aby bylo možné vyloučit případné výpadky následkem znečištěného oleje, má hydraulický systém lisů Fortima s variabilní komorou předřazený olejový filtr s optickou indikací znečištění. Díky tomu je provozní spolehlivost optimální.

Automatické mazání řetězů: Centrální mazání řetězů s velkým zásobníkem a excentrickým čerpadlem ještě více snižuje nároky na údržbu a činí lis Fortima hospodárnějším. Čerpadlo oleje s regulací excentrem dopravuje olej k hnacím řetězům.

• Komfortní elektronika s grafickým uživatelským rozhraním
• „Přehledná struktura
• „Snadná obsluha

Díky širokým možnostem výběru z různých variant elektronického řízení a ovládání usnadníte
práci obsluze. Na displeji různých ovládacích terminálů s jasnou strukturou má řidič k dispozici
informace o provozním stavu lisu Fortima a v případě potřeby může zasáhnout.

Kamerový systém: Pomocí kamery lze optimálně sledovat jak funkce stroje, tak i jeho okolí. Obsluha je přitom komfortnější a provozní bezpečnost stroje vyšší. Obraz z kamery lze volitelně zobrazit na samostatné obrazovce nebo na terminálu CCI.

Ovládací terminál DS 500: Ovládací terminál DS 500 disponuje 5,7" barevným displejem s dotykovou obrazovkou, 12 funkčními tlačítky a otočným regulátorem. Ovládání je velmi jednoduché. Kromě lisovacího tlaku, průměru balíků a spuštění vázání se zobrazuje i počet balíků. Dále lze zobrazit a kontrolovat i funkce všech ventilů a snímačů.

Ovladač DS 100: Prostřednictvím ovladače DS 100 lze veškeré funkce lisu Fortima pohodlně zvolit stisknutím tlačítka. Intuitivní uspořádání funkcí umožňuje velmi komfortní a snadné ovládání stroje.

Terminály CCI: Lis Fortima je možné ovládat prostřednictvím doplňkového terminálu CCI 800 nebo CCI 1200. Tyto terminály na ISOBUS mají velký 8", resp. 12" barevný dotykový displej a jsou velmi přehledné. Při kombinaci s kamerou není zapotřebí další samostatná obrazovka. Na obrazovce lze vedle sebe komfortně zobrazit jak ovládání stroje, tak i záběr z kamery.

Ovládací panel: Ovládací panel, který je součástí základní výbavy lisu Fortima F, udává konečný lisovací tlak, spouští proces vázání do sítě nebo motouzem a aktivuje přepínání skupin nožů a ovládání sběrače.

Varianty palubní elektroniky: Všechny lisy Fortima jsou v sériovém provedení vybaveny elektronikou Medium. Takto vybavené modely jsou vpředu na bocích stroje vybaveny dvěma ukazateli, které znázorňují aktuální lisovací tlak na pravé a levé straně komory. Automatické zpracování signálů od snímačů a řízení ovládacími terminály je možné při vybavení stroje volitelnou variantou palubní elektroniky Komfort.
