High-Density Presse quadre giganti
BiG Pack 1290 HDP II (XC)
Più densità di pressatura – maggiore velocità in campo. Grazie ad otto legatori doppi questa pressa raggiunge fino al 70% di produttività o fino al 10 % di maggiore peso rispetto a BiG Pack HDP HighSpeed. La potenza in campo di questo modello permette di gestire con efficienza la catena logistica della paglia.
Caratteristiche del prodotto
- HighSpeed: 20 % di maggiore produttività, a parità di pressione
- HDP: maggiore pressione – fino al 25 % di peso in più per balla rispetto ai modelli standard BiG Pack 1290
- HDP II: 70 % di maggiore produttività o sino a 10 % di pressione in più rispetto a HDP HighSpeed
- Misure canale da 80 x 70 cm fino a 120 x 130 cm
- Sistema VFS e regolazione pressione elettronica per balle uniformemente compattate
- Lunghezze di taglio ottimali grazie ai gruppi di taglio XCut e VariCut ed al trinciapaglia PreChop
- Affermato sistema di legatura KRONE a garanzia di balle sempre dure e stabili
- Sistema MultiBale – fino a nove piccole e maneggevoli balle all'interno di una balla grande
- BaleCollect: carrello raggruppa-balle attaccato direttamente alla pressa per una minore compattazione del terreno
Un passo in avanti – con KRONE Big Pack. Balle pesanti e dure con Big Pack HDP II o sino a nove piccole balle legate insieme con il pratico sistema MultiBale – KRONE Vi offre sempre le innovazioni che cercate invano da altre parti.
2017: Il carrello raggruppa-balle KRONE BaleCollect ottimizza la logistica della paglia. È in grado di raggruppare in campo sino a tre balle. Su strada BaleCollect segue sicuro e stabile la pressa, grazie al timone telescopico.
2016: Al ventaglio di soluzioni dedicate alla paglia corta viene aggiunto il gruppo a 51 coltelli VariCut (VC).
2013: BiG Pack HDP II segna nuovi record. KRONE è riuscita a sviluppare una pressa quadra gigante in grado di incrementare significativamente la produttività e la densità di pressatura.
2011: La generazione «HighSpeed» rivoluziona il mercato – rispetto ai modelli precedenti produttività incrementata sino al 20 % a parità di densità di pressatura.
2006: PreChop – il sistema trincia paglia integrato ridefinisce gli standard offrendo nuove possibilità di impiego delle balle quadre.
2005: Viene introdotta BiG Pack 1290 HDP, con un immediato impatto sul commercio di paglia a livello mondiale.
2003: KRONE presenta il sistema MultiBale – la prima pressa sul mercato in grado di legare fino a nove balle singole raggruppate in una balla grande.
1999: VFS – il sistema di riempimento variabile sviluppato da KRONE. È disponibile per molti modelli il legatore doppio.
1993: Nasce BiG Pack – KRONE costruisce la sua prima pressa quadra gigante ...
BiG Pack 4 x 4 (XC) HighSpeed: Meno balle per ettaro grazie ai 130 cm di altezza del canale e quindi raccolta in campo più veloce: risparmio di tempo e di costi del personale. Questa pressa viene impiegata principalmente con paglia e fieno.
BiG Pack 1290 (XC) HighSpeed: Balle solide larghe 120 cm ed alte 90 cm che convincono gli agricoltori di tutto il mondo. Con le sue ampie misure canale questo modello è predestinato alla paglia ed al fieno, se pure in alcuni paesi viene impiegato con successo anche nell'insilato.
BiG Pack 1270 (XC/VC) MultiBale HighSpeed: Questo modello permette di legare fino a nove balle piccole raggruppate in una grande. Il vantaggio: la balle grande è rapidamente raccolta in campo, quelle piccole sono poi facilmente frazionabili.
BiG Pack 1270 (XC/VC) HighSpeed: L'estrema versatilità di questo modello deriva dalle sue misure canale, 120 cm in larghezza e 70 cm in altezza. Le balle di paglia, fieno ed insilato risultano sempre stabili e compatte grazie ai sei legatori singoli o doppi.
BiG Pack 890 (XC) HighSpeed: Dotato di quattro legatori, questo modello, che vanta una misura canale di 80 cm di larghezza per 90 cm di altezza, ha dimostrato il proprio potenziale con la paglia e con l'insilato pesante.
BiG Pack 1290 HDP II (XC): Più densità di pressatura – maggiore velocità in campo. Grazie ad otto legatori doppi questa pressa raggiunge fino al 70% di produttività o fino al 10 % di maggiore peso rispetto a BiG Pack HDP HighSpeed. La potenza in campo di questo modello permette di gestire con efficienza la catena logistica della paglia.
BiG Pack 1290 HDP (XC/VC) HighSpeed: Balle come mattoni. Grazie al sistema di pressatura ad alta densità HDP, abbinato al canale allungato, è possibile ottenere balle con peso sino al 25% superiore alle soluzioni convenzionali. Questo abbatte i costi di trasporto della paglia.
BiG Pack 870 HDP (XC) MultiBale HighSpeed: Il modello «tre in uno». Offre un canale da 80 x 70 cm e densità di pressatura come una BiG Pack HDP. Dispone inoltre del sistema MultiBale permettendo di rispondere con flessibilità alle richiesta della clientela.
- Raccolta pulita: maggiori prestazioni grazie al rullo di introduzione
- Rullo di introduzione attivo per ottimi risultati anche con prodotto fragile
- Funzionamento più regolare grazie all'assenza della camme
- Minore usura grazie al 68% di parti mobili in meno
- Esente da manutenzione e duraturo
KRONE «Active-Pick-up» – sotto questo nome troverete l'ormai affermato raccoglitore senza camme EasyFlow, presente di serie su tutti i modelli Big Pack, dotato di rullo di alimentazione attivo. Il segreto di questo raccoglitore è la particolare forma dei raschiatori zincati. Grazie alla loro forma il flusso è continuo anche quando i denti si immergono. EasyFlow può operare ad un numero di giri maggiore del 30% – maggiore velocità in campo, maggiore produttività.
Semplice da regolare: Le pressioni di appoggio del rullo abbassa andana e del raccoglitore sono mediante le molle di trazione. L'altezza operativa minima del rullo abbassa andana è regolabile senza attrezzi tramite catene.
Rullo abbassa andana di serie: Il grande rullo abbassa andana assicura l'introduzione continua di prodotto. Il forragio non si accumula anche con andane irregolari e la macchina mantiene sempre le massime prestazioni ed elevata capacità di raccolta.
Regolazione dell'altezza di serie: In presenza di stocchi alti il raccoglitore può essere regolato tramite il limitatore di profondità: si riduce il carico gravante sui ruotini che sostengono il raccoglitore solo in casi di irregolarità estreme.
Delicata con la cotica: I ruotini tastatori pneumatici pivotanti sono rapidamente regolabili in altezza e seguono ogni curva. L'ottimo comportamento assicura anche in curva la protezione della cotica erbosa.
Nulla rimane a terra: La larghezza operativa di 1,95 o 2,35 metri (secondo DIN 11220) e le cinque file di denti distanziate di 55 mm assicurano la raccolta estremamente pulita di EasyFlow. La combinazione tra rullo di introduzione attivo e coclee laterali incrementa sensibilmente la produttività e dimostra la propria efficacia particolarmente con i prodotti secchi e fragili.
I vantaggi sono evidenti: Il sistema costruttivo semplice del raccoglitore EasyFlow comporta meno componenti in movimento e convince con la sua regolarità. La conseguente minore usura si traduce in minore manutenzione e quindi in costi ridotti.
- Con canale da 80 cm 16 coltelli, con quello da 120 cm 26 coltelli
- Denti dotati di larghi convogliatori in acciaio Hardox
- Fondo rotore abbassabile idraulicamente con cassette portadenti estraibili
- Azionamento a gruppi dei coltelli
Lunghezze di taglio teoriche di 44 mm sono ottenibili con tutti i coltelli inseriti, 88 mm con metà inseriti. Le larghe applicazioni in acciaio Hardox presenti sui denti disposti a V riducono il fabbisogno di potenza e assicurano alta qualità di taglio, elevata produttività e durata utile.
Facile e veloce: Le diverse lunghezze di taglio sono gestibili tramite la commutazione centrale: inserendo tutti i coltelli si avrà una lunghezza teorica di 44 mm, con metà coltelli disinseriti di 88 mm, con tutti i coltelli disinseriti nessun taglio.
Massima sicurezza: Il sistema di protezione singola a molle protegge i coltelli dai danni rilevanti in caso di introduzione di un corpo estraneo. Una passato il corpo estraneo i coltelli riassumono la loro posizione di lavoro.
Il sistema a cassetti Il gruppo d taglio XCut dispone di due cassetti. Sono abbassabili idraulicamente per permettere la sostituzione dei coltelli. Sono inoltre comodamente estraibili lateralmente, una per lato.
Larghe applicazioni in acciaio Hardox Assicurano la maggiore produttività, il taglio pulito a forbice aumentando la resistenza all'usura. Le applicazioni laterali sui denti, larghe 20 mm, garantiscono foraggio di qualità. Evitano che possa essere schiacciato o spappolato.
Rotore potente, taglio potente: L'ampio diametro di 550 mm (720 mm su BiG Pack HDP II) convince. La disposizione a V permette ai denti di tirare con poco sforzo il prodotto attraverso i denti, riempiendo il canale di pressatura su tutta la larghezza.
Montaggio e manutenzione facilitati: I singoli cassetti possono essere estratti lateralmente senza necessità di attrezzi utilizzando un supporto da trasporto opzionale, comodamente spostabile con un comune transpallet.
Pulizia senza complicazioni: Con un semplice gesto è possibile aprire l'apposito sportello e rimuovere i depositi dai coltelli. Inoltre un sistema ad aria compressa integrato mantiene puliti i coltelli compreso il sistema di protezione da corpi estranei.
Attivazione dei gruppi coltelli variabile: Possono essere preselezionati senza alcun attrezzo gruppi da 51, 26, 25, 12 e 5 coltelli. Il gruppo preselezionato viene poi attivato idraulicamente dal posto di guida. Tutte le camme di azionamento sono infilate sull'asta di comando e sono componibili anche gruppi personalizzati.
Bloccato e assicurato: L'inserimento idraulico dei coltelli provoca il tensionamento del telaio del cassetto. Questo permette di sgravare i rulli di scorrimento del cassetto ed evita la propagazione delle vibrazioni generate dal taglio. È quindi preservata la facilità di estrazione e chiusura del cassetto.
Comoda protezione da sovraccarichi: Raccoglitore e rotore sono azionati da una cinghia di trasmissione. Il monitoraggio continuo dello slittamento permette di arrestare il rotore in caso di sovraccarico, e di estrarre i coltelli dal canale di introduzione. Per riprendere il lavoro si riavvia il rotore e successivamente si inseriscono i coltelli, il tutto dal posto di guida.
- Fino a 51 coltelli
- Attivazione dei gruppi coltelli variabile
- Cinghia e rotore ad X per una eccezionale produttività
- Paglia corta della più elevata qualità
- Manutenzione semplice e comoda
Con VariCut Krone offre un gruppo di taglio disponibile per BiG Pack 1270 e BiG Pack 1290 HDP che con i suoi 51 coltelli è estremamente versatile. VariCut permette di ottenere paglia corta con una lunghezza teorica minimale di 22 mm, ideale come elemento strutturale nel foraggio o per le lettiere.
- Prodotto trinciato corto, lunghezza minima teorica: 21 mm
- Lunghezza di trinciatura regolabile, due controlame inseribili
- Sfibramento con miglioramento della capacità di assorbimento
- Variatore e regolazione idraulica dell'altezza
Il trinciapaglia integrato PreChop, disponibile per le presse KRONE BiG Pack 1270 (XC/VC), 1290 (XC) e 1290 HDP (XC), è dotato di 96 coltelli rotanti disposti a due file, ognuna con 47 controlame ed è in grado di trinciare sino ad una lunghezza teorica di 21 mm. Permette di ottenere un prodotto che presenta steli ben sminuzzati e sfibrati.
Uso flessibile di Active Pick-up: Lavorando con PreChop è possibile in caso di necessità arretrare e disattivare il rullo di introduzione di Active Pickup. È facilmente ribaltabile anche il rullo abbassa-andana. L'elevata luce da terra permette sempre l'uso della pressa senza dover rimuovere il trinciapaglia.
Legatura pulita: La presenza elevata di polvere richiede un sistema di pulizia dei legatori efficace. Per questo PreChop viene sempre abbinato al sistema di pulizia ad aria ad alte prestazioni, in grado di prevenire i depositi di materiale.
Rrimozione facile: È possibile smontare facilmente PreChop, qualora si prevedano periodi prolungati in cui non verrà utilizzato, rimuovendo i perni di fissaggio. Una volta rimossi e distaccato l'albero cardanico il trinciapaglia viene estratto lateralmente tramite i rulli da trasporto.
190 coltelli per una insuperabile qualità di trinciatura: Il rotore presenta un ampio diametro di 525 mm ed è dotato di 96 coltelli oscillanti disposti a gruppi. Due file, ciascuna con 47 controlame ed oltre 3000 rotazioni al minuto fanno sì che il foraggio sia trinciato per poi essere convogliato verso il raccoglitore della pressa BiG Pack. Un listello applicato tra le controlame provoca una turbolenza che favorisce la qualità di taglio. I due gruppi controlama sono regolabili indipendentemente in cinque differenti posizioni. Tutti i coltelli sono reversibili, con enorme vantaggio per la durata.
Maggiore versatilità: La paglia sminuzzata finemente e poco polverosa viene impiegata ad esempio come lettiera nei pollai, nelle cuccette dei bovini, negli allevamenti di maiali e bovini. Si adatta per integrare strutturalmente i foraggi poveri di fibre, come pacciamatura nella coltivazione di fragole e come substrato micologico. La paglia lavorata possiede maggiore capacità di assorbimento, è facilmente distribuibile nella stalla, non intasa i canali di scolo e permette una rapida mineralizzazione del letame.
- Compattazione omogenea grazie al riempimento a più fasi
- Precompattazione nel canale di introduzione per il riempimento completo del canale di pressatura
- Balle ben formate e stabili anche con andane piccole
- Densità omogenea per balle più pesanti
- Frizioni di sicurezza automatiche per il lavoro sicuro anche al limite
Il principio di VFS: il convogliatore e l'alimentatore convogliano il prodotto nel canale di introduzione, nel quale viene accumulato e precompresso. Solo quando il canale di introduzione è del tutto pieno l'alimentatore introduce il prodotto nella camera di pressatura. Il sistema di riempimento variabile (VFS) è sinonimo di balle sempre dure anche in presenza di andane piccole e ridotta velocità di avanzamento.
il ritentore viene disattivato solo a riempimento della camera di precompattazione raggiunto. In questo modo libera il passaggio verso il canale di pressatura, attivando al tempo stesso una frizione.
fintantoché la camme dell'infaldatore non ruota le raffe e l'infaldatore accumulano e convogliano continuamente il prodotto nella camera di precompattazione. Il dispositivo di ritenzione non fa entrare il prodotto nel canale di pressatura.
a seconda del modello di pressa, VFS opera con tre oppure quattro convogliatori, un infaldatore ed un dispositivo di ritenzione. I convogliatori sono azionati da una camme comune. L'infaldatore viene azionato da una seconda camme articolata.
la frizione fa ruotare l'intera camme dell'infaldatore che ora convoglia il prodotto precompresso nel canale di pressatura. A questo punto l'infaldatore ed il dispositivo di ritenzione tornano nella loro posizione iniziale.
Con il sistema di riempimento variabile VFS KRONE offre ancora una volta una soluzione che convince i professionisti. È l'esempio lampante della forza innovatrice che contraddistingue KRONE. Il sistema VFS combina i vantaggi dei sistemi a riempimento continuo con quelli ad introduzione volumetrica, ed ha permesso a KRONE di percorrere nuove vie per la realizzazione delle presse quadre. VFS permette di operare sempre con la massima efficienza, indipendentemente dalla forma e dal volume delle andane.
La pressa a due velocità: Krone BiG Pack permette di affrontare al meglio ogni situazione operativa. In presenza di andane voluminose BiG Pack opera con piena potenza: 1000 giri al minuto e 45 corse pistone al minuto. Con poco prodotto da raccogliere basta ridurre la potenza, scendendo ad 800 giri al minuto e 36 corse pistone al minuto, per pressare balle solide risparmiando carburante.
- Funzionamento regolare grazie al volano ad elevata massa
- Trasmissione diretta della potenza mediante cardani e frizioni di sicurezza
- Massima comodità per l'assenza di bulloni di sicurezza
- Balle con densità costante grazie alla regolazione elettronica della pressione
Il sistema idraulico con regolazione automatica della pressione assicura sempre balle con forma regolare, anche in caso di variazione dell'umidità e della tipologia di prodotto. Due sensori misurano la reale forza esercitata dal pistone. La centralina compara questi valori con quelli preimpostati. L'impianto idraulico adegua la pressione esercitata dalle pareti del canale.
Il segreto è il cuneo: Le presse BiG Pack sono dotate di lunghi canali di pressatura cuneiformi con dispositivi di ritenuta molleggiati laterali, anteriormente anche superiori. Le estremità delle pareti laterali presentano bordi arrotondati che permettono di ottenere balle lisce.
Potente e sicuro: KRONE dota le presse quadre di pistoni di pressatura lunghi. Il primo vantaggio è la sicurezza per gli aghi. Il pistone ha un funzionamento equilibrato. Lavora a 49 corse /min nei modelli BiG Pack 870 e 890, a 45 corse/min nei modelli BiG Pack 1270, 1290 HDP e HDP II ed a 38 corse/min nella BiG Pack 4 x 4.
Azionamento diretto: Robusti alberi cardanici a ridotta manutenzione, dotati di frizione di protezione, assicurano l'azionamento delle scatole di trasmissione dell'infaldatore e dei legatori delle presse quadre KRONE. Questa soluzione tecnica è sinonimo di comfort ed affidabilità.
Modalità automatica: L'operatore imposta dal terminale il valore della densità tra 0% e 100%. La centralina regola quindi idraulicamente ed automaticamente la pressione nel canale.
Protezione esemplare: Durante le fasi di avvio Big Pack è protetta tramite una frizione. In caso di sovraccarico della macchina interviene un giunto automatico a cuneo.
Funzionamento regolare e comfort di guida: Il volano di ampie dimensioni e massa previene le oscillazioni garantendo il funzionamento regolare. I picchi di carico vengono annullati, KRONE BiG Pack opera con regolarità e con minore assorbimento di potenza.
Avvio semplice: Per un avvio della macchina delicato e senza contraccolpi, tutte le presse BiG Pack possono essere dotate di avviatore idraulico. Un motore accellera il volano prima che venga avviata la presa di forza del trattore. Su BiG Pack HDP II l'avviatore idraulico è di serie.
- Grandi cilindri idraulici per massime densità di pressione
- Sensore elettronico con ruota a stella per lunghezze costanti
- Assale singolo o tandem per velocità sino a 40 km/h
- Assale tandem boogie fisso o sterzante posteriormente
Le presse quadre BiG Pack sono dotate di cilindri di ampie dimensioni in grado di assicurare massima densità di pressione. Per aumentare la produttività sono disponibili assali tandem, fissi o sterzanti, in grado di viaggiare su strada sino a 60 km/h, ove permesso.
A scelta: l’assale Boogie è disponibile in due varianti, assale sterzante posteriore con cilindro bloccante per l’arresto in posizione centrale o assale fisso. Entrambe le versioni sono omologate per velocità fino a 40 km/h.
Assale Boogie con sospensioni a balestre a 4 strati: l’elevata escursione unita alla distribuzione omogenea del peso tra assale anteriore e posteriore offre numerosi vantaggi per il passaggio su fondi morbidi.
Assale singolo di serie su molti modelli: omologato fino a 40 km/h e pneumatici di grandi dimensioni (esclusa BiG Pack 1290 HDP). In base al modello sono disponibili diverse misure pneumatici da 700/45-22.5/12 PR fino a 800/40 R 26.5.
Espansibile: BiG Pack è dotata di telaio con parte terminale robusta e predisposta per vari accessori. Questo ne semplifica il montaggio, ad esempio del carrello raccolta balle.
Lunghezza costante: La lunghezza della balla viene determinata mediante sistema elettronico con ruota a stella. La stella è posizionata al centro del canale di pressatura.
Piena potenza per balle durissime: Fino a 6 cilindri di grandi dimensioni azionano le pareti laterali e quella superiore del canale di pressatura. La forcella è estremamente robusta ed è stata studiata per sopportare elevate e continue sollecitazioni.
- Elevata affidabilità – conduzione lineare dello spago
- Pulizia ad aria compressa di serie
- Lubrificazione centralizzata di serie
- Elevata durata utile
Balle ben compattate e stabili sono garantite con il sistema di legatura KRONE. I doppi legatori sono dotazione di serie per BiG Pack 870 HDP e per i modelli con altezza canale superiore ai 70 cm; legano con assoluta affidabilità le balle ad alta densità ed i prodotti ad elevata elasticità. BiG Pack 1270 è dotata di serie di legatori singoli, sono disponibili in opzione i legatori doppi.
Spago a volontà: Con 32 bobine di spago (54 su HDP II) è possibile pressare più di 900 balle senza dover ricaricare. I vani porta spago sono dotati di guarnizione anti-polvere e possono essere sollevati per un facile accesso alla macchina durante la manutenzione.
Pulizia ad aria compressa: Il sistema di pulizia ad aria compressa dei legatori garantisce la massima affidabilità anche in condizioni operative estreme. I condotti dell'aria sono posizionati in modo da pulire i legatori con regolarità.
Funzionamento del legatore doppio: Durante il processo di pressatura vengono condotti alla balla due spaghi, uno superiore ed uno inferiore, che vengono legati tra loro all'inizio (nodo di partenza 1) ed alla fine (nodo di chiusura 2) della balla. Lo spago inferiore viene trasportato dall'ago mediante un sistema di tensionamento; avvolge il fondo e le due estremità della balla. Lo spago superiore viene inserito direttamente mediante un tenditore e chiude la parte superiore della balla. Questo accorgimento assicura che la macchina possa funzionare con la massima pressione con tutti i tipi di prodotto.
Anche balle piccole possono essere grandi
- Fino a 9 balle singole in una balla grande
- Lunghezza balle selezionabile da 0,30 m a 1,35 m
- Movimentazione semplice grazie alle piccole balle
- Elevata produttività in campo
2. KRONE MultiBale funziona con bracci porta aghi divisi: un dispositivo permette di accoppiare o disaccoppiare i due bracci. Ovviamente questa operazione avviene comodamente e rapidamente dal sedile della trattrice.
Da grande a piccole - Già durante il lavoro in campo l’operatore seleziona mediante l’unità di comando posta in cabina le misure desiderate. La lunghezza delle singole balle può essere impostata mediante l’unita di comando da 300 a 1350 mm senza scatti. Le singole balle piccole vengono legate con 2 spaghi, l’insieme invece viene legato da 4 spaghi. È possibile pressare anche balle tradizionali, in questo caso la balla viene legata con sei spaghi.
MultiBale – un’esclusiva KRONE: Fino a 9 balle singole racchiuse in una balla di grandi dimensioni. Il premiato sistema MultiBale semplifi ca la movimentazione e l’utilizzo. La lunghezza delle balle di piccole dimensioni è regolabile tra 0.30 e 1,35 m. Naturalmente è possibile pressare anche una balla singola con lunghezza fi no a 2,70 m. Il sistema MultiBale rende BiG Pack ancora più versatile. KRONE è riuscita a soddisfare un grande desiderio degli utilizzatori: il sistema MultiBale delle presse quadre giganti KRONE BiG Pack 1270 VFS (XC) con legatori doppi ed elettronica Komfort. MultiBale permette di raccogliere velocemente il prodotto in campo e di consegnare ai clienti grandi balle facilmente porzionabili. La lunghezza dell’intera balla e il numero di balle piccole contenute sono comodamente selezionabili direttamente dalla cabina del trattore. Il sistema MultiBale si è rapidamente affermato sul mercato poiché le balle di piccole dimensioni possono essere meglio movimentate e immagazzinate in spazi ristretti.
- Display a colori touch ad alta risoluzione ed ottima comodità d'uso
- Lo standard ISObus rende i terminali disponibili per BiG Pack KRONE utilizzabili anche con ogni macchina compatibile ISObus
- KRONE BiG Pack può essere comandata anche direttamente dal terminale ISObus in dotazione al trattore
Il terminale KRONE DS 500 è dotato di uno schermo touch a colori che permette di gestire comodamente tutte le principali funzioni della macchina. Un massimo di comodità d'uso viene offerto dai terminali ISObus CCI 800 e CCI 1200, che possono essere utilizzati contemporaneamente per la gestione della macchina e per visualizzare le immagini trasmesse dal sistema video.
Tutte le macchine KRONE compatibili con lo standard ISOBUS possono essere comandate direttamente dal terminale ISOBUS del trattore. È suffi ciente collegare un unico cavo e l'abituale interfaccia KRONE viene visualizzata sull'unità di comando del trattore. Comandi aggiuntivi disponibili su alcune trattrici, come il joystick WTK, possono semplifi care ulteriormente l'utilizzo della macchina.
Il terminale ISObus CCI 1200 dotato di uno schermo touch da 12" permette di visualizzare sempre due Terminali Universali (TU) contemporaneamente. Così ad esempio è possibile gestire tramite il terminale BiG Pack, carrello raccogli balle e sistema video utilizzando un unico monitor. Si risparmia denaro e si aumenta la visuale dalla cabina. Lo schermo a colori permette con la sua alta risoluzione anche di visualizzare le funzioni in una mini finestra.
Il terminale ISObus CCI 800 è dotato di uno schermo touch da 8" ed è in grado di gestire la macchina e contemporaneamente le immagini video, ad esempio del carrello raggruppa balle. Questa multifunzionalità risparmia costi e permette una perfetta visuale. Per rendere l'utilizzo della macchina ancora più comodo è possibile abbinare al terminale un joystick AUX. Lo schermo a colori permette con la sua alta risoluzione anche di visualizzare le funzioni in una mini finestra.
Il compatto terminale DS 500 è dotato di uno schermo a colori da 5,7" e permette la comoda e facile gestione delle funzioni della macchina. Può essere comandato sia tramite i dodici tasti, sia usando lo schermo touch, o ancora per mezzo della rotellina presente sul retro.
- Fino al 70 % di produttività in più rispetto a BiG Pack 1290 HDP HighSpeed
- Fino al 10 % di densità in più rispetto a BiG Pack 1290 HDP HighSpeed
- Otto legatori doppi brevettati per la massima densità di pressatura
- I vani porta spago abbassabili idraulicamente facilitano manutenzione e carico bobine
Fino al 70 % di produttività in più ovvero fino al 10 % di pressione in più rispetto a BiG Pack 1290 HDP HighSpeed – questo l'ambizioso obiettivo alla base del progetto BiG Pack HDP II. Numerose caratteristiche innovative aumentano l'efficienza e la comodità d'uso di questa pressa.
54 bobine a bordo: 27 bobine per vano porta spago – riserva adatta anche alle giornate di lavoro lunghe. Per semplificare il carico delle bobine o per eseguire la manutenzione è possibile abbassare idraulicamente i vani, comodamente dal posto di guida. Grazie all'impianto luci a LED avrete tutto sotto controllo anche di notte.
Estrattore ultima balla divisibile: Un perno permette di dividere l'estrattore ultima balla. In questo modo è possibile estrarre solo l'ultima balla, o svuotare l'intero canale.
Otto legatori doppi: Balle ad alta densità, ben formate e stabili ed elevate velocità di avanzamento – una sfida non da poco per lo spago ed i legatori, specialmente con i prodotti altamente elastici. Per questo KRONE ha sviluppato insieme alla ditta Rasspe per BiG Pack HDP II un sistema di legatura totalmente nuovo, dotato di otto legatori più snelli. La tensione dei singoli spaghi viene minimizzata, è possibile legare con sicurezza anche con densità elevate.
Rotore maggiorato per maggiore produttività: Il rotore maggiorato del 30 %, dotato di cinque file di denti, assicura elevata produttività. I denti disposti a V spingono il foraggio tra i coltelli e assicurano il corretto convogliamento dello stesso verso il canale.
A piena potenza: Nei modelli con infaldatore il raccoglitore è azionato direttamente dalla scatola principale, tramite cardano. Una frizione a nottolini protegge il raccoglitore dai sovraccarichi.
Trasmissioni indipendenti: Il raccoglitore ed il gruppo di taglio in dotazione a Big Pack HDP II XCut sono azionati tramite una cinghia di trasmissione a 4 gole separata; in caso di blocco della macchina questa si disattiva automaticamente. All'avvio della pressa gli aggregati vengono attivati solo dopo l'avvio dei componenti principali.
Avvio semplice: Per permettere un avvio graduale BiG Pack HDP II è dotata di serie di un avviatore idraulico. Due motori idraulici azionano il volano prima dell'azionamento della presa di forza del trattore. La trasmissione intermedia montata sul timone assicura non solo un andamento longilineo degli alberi cardanici, ma è anche in grado di incrementare il numero di giri. Questo permette di sfruttare con maggiore efficienza la massa inerziale.
Azionamento diretto: Al posto di catene e bulloni di sicurezza KRONE ha dotato le sue presse quadre di cardani, scatole di trasmissione e frizioni di sicurezza, robuste e a ridotta manutenzione. Questa soluzione tecnica è sinonimo di comfort ed affidabilità.
Standard per densità di pressatura e velocità: Trasportate la paglia su lunghe distanze? Dovete pressare grandi quantità di prodotto, con poco tempo a disposizione? Volete sfruttare con più efficienza gli spazi di stoccaggio? Quale che siano le Vostre esigenze, gli ingegneri KRONE hanno sviluppato la macchina che fa al caso Vostro:BiG Pack HDP II offre maggiore densità di pressatura abbinata a velocità più elevata.
Grande e forte: Dopo numerosi anni di esperienza con BiG Pack 1290 HDP (High Density Press) KRONE ha introdotto BiG Pack HDP II, fratello maggiore del modello di successo BiG Pack HDP, una pressa di nuova concezione con la quale ha affermato la propria posizione di leader del mercato «alta densità».
- Risparmia tempo e costi nella raccolta delle balle
- Ottimo comportamento su strada grazie al timone telescopico
- Differenti modalità di deposito in base alle lavorazioni successive
- Dotato di serie di pesa integrata
- Efficienza e protezione del suolo
KRONE BaleCollect durante la pressatura raggruppa sino a tre balle quadre larghe 120 cm o, in opzione, sino a cinque balle larghe 80 cm. Le diverse modalità di deposito permettono l'ottimale predisposizione delle balle per le successive operazioni in campo. Terminata la pressatura si ha così una riduzione dei tempi di recupero delle balle, si ottimizzano i transiti in campo minimizzando la compattazione del terreno.
Sicuro su strada: Durante la guida su strada la lunghezza del carrello viene ridotta a meno di tre metri, il timone si estende, le ruote sterzanti vengono bloccate. A questo punto BaleCollect procede seguendo al pressa con precisione, anche con velocità elevata o nelle svolte strette.
Intelligente su strada: I carrelli raggruppa balle vengono attaccati direttamente alla pressa, in modo da poter ricevere le balle dal canale. Per assicurare la guida scura su strada KRONE ha concepito un attacco innovativo tramite un timone telescopico.

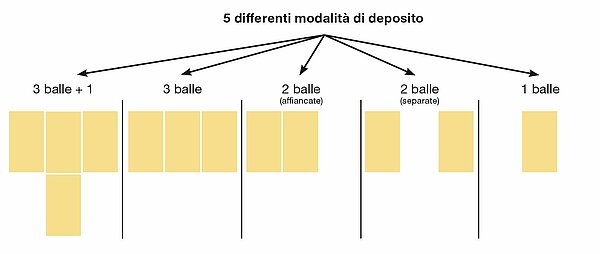

Deposito balle su misura: La raccolta in campo delle balle può richiedere differenti modalità di deposito. Con BaleCollect e balle larghe 120 cm possono essere scelte sino a cinque differenti modalità di deposito. Se tutte le balle dovranno essere deposte a bordo campo troveranno applicazione le modalità «3 balle» o «3 + 1 balle». Se invece andranno deposte balle fasciate sono ideali le modalità «2 adiacenti» o «2 separate». A seconda che le balle debbano essere fasciate a due a due oppure caricate direttamente dal fasciatore. In ogni momento è possibile optare per il deposito manuale con la semplice pressione di un tasto.
Il principio di funzionamento: Il piano di carico del raggruppatore BaleCollect ha una capienza sino a tre balle larghe 120 cm, o sino a cinque nel caso di balle larghe 80 cm. Non appena la balla esce dal canale l'apposita barra mobile la spinge a destra o a sinistra, in modo da permettere il caricamento della successiva balla. Al raggiungimento della disposizione secondo la modalità prescelta le balle vengono scaricate automaticamente.
- Sensore umidità completamente integrato nel canale
- Pesa completamente integrata nello scivolo
- Telecamera per la retromarcia in sicurezza
- Vani portaspago posteriori supplementari
Gli accessori opzionali permettono di personalizzare la pressa, ampliando la già ricca dotazione di serie ed aumentando ancor più la comodità d'uso. Il sensore di umidità e la pesa integrata forniscono informazioni precise sui risultati ottenute. I fari LED da lavoro e la telecamera posteriore assicurano sempre una perfetta visuale.
agrirouter è una piattaforma per l'interscambio universale di dati basata sul web, collega i vari software agricoli e delle macchine, a vantaggio degli agricoltori e dei contoterzisti. Semplifica lo scambio dei dati e rende fruibili i dati generate da macchine di differenti costruttori. Contribuisce così a migliorare i processi dell'azienda agricola e la sostenibilità economica.
agrirouter è una piattaforma per l'interscambio universale di dati basata sul web, collega i vari software agricoli e delle macchine, a vantaggio degli agricoltori e dei contoterzisti. Semplifica lo scambio dei dati e rende fruibili i dati generate da macchine di differenti costruttori. Contribuisce così a migliorare i processi dell'azienda agricola e la sostenibilità economica.
KRONE Smart Telematics permette di verificare costantemente i dati attuali della macchina. Il disponente avrà sempre sott'occhio l'avanzamento del cantiere, senza dover consultare l'operatore. I risultati lavorativi sono rappresentati al meglio grazie alle cartine con la dislocazione delle balle e le informazioni dettagliate per ogni balla; con pochi clic è possibile generare un rapporto in PDF.
L'unità telemetrica KRONE SmartConnect è la base tecnologica dell'intero sistema di gestione dati delle macchine KRONE. Non importa se preferite lo scambio dati tramite agrirouter, le funzioni di KRONE Smart Telematics o le licenze software E-Solutions – KRONE SmartConnect è la base adatta in grado di collegarsi sempre alla rete dati locale con le migliori prestazioni grazie alla SIM multirete di cui è dotata.
Attacco su misura: Paesi diversi, attacchi differenti: I modelli BiG Pack sono dotati di serie di timone con attacco superiore o inferiore. BiG Pack può essere dotata di diversi tipi di attacco, scegliendo fra l'attacco a sfera o ad occhione. Per l'alternativo attacco alla barra di traino sono disponibili ganci Hitch o occhioni.
Soffiatori ad alte prestazioni: Nei modelli BiG Pack 1270, 1290 e 1290 HDP ai pulitori pneumatici dei legatori, montati di serie, può essere aggiunto un soffiatore costante meccanico. Il flusso costante aggiuntivo di aria evita i depositi di materiale sui legatori, prima ancora che si verifichino.
Ancora più spago: In aggiunta ai due vani laterali possono essere montati nella parte posteriore altri due vani opzionali. In totale sono in grado di trasportare 12 bobine di spago oppure 10 bobine ed una cassetta porta attrezzi. (non compatibili con il carrello BaleCollect)
Appoggio sicuro: concluso il lavoro la pressa viene messa in rimessaggio semplicemente grazie al piede di appoggio regolabile in altezza. Su BiG Pack 1290 HDP e BiG Pack 4 x 4 il piede di appoggio idraulico è di serie, su tutti gli altri modelli è disponibile in opzione.
Avviamento semplificato: L’avviatore idraulico opzionale per BiG Pack 1290 HDP e 4x4 riduce le sollecitazioni sul trattore poiché il volano viene portato a 300 giri/min da un motore idraulico. Solo successivamente viene inserita la trasmissione cardanica del trattore. Naturalmente questa funzione viene attivata direttamente dalla cabina tramite l’unità di comando.
La notte diviene giorno: Il kit luci da lavoro a LED opzionale permette con i suo tre fari di illuminare l'area posteriore alla pressa e vicino al raccoglitore. I fari vengono semplicemente collegati ai cablaggi predisposti e comandati tramite il terminale in cabina. Ottima visibilità anche a tarda ora.
Tutto sotto controllo: Le presse quadre KRONE possono essere dotate di telecamera posteriore con monitor a colori. Il monitor è predisposto per il collegamento di una seconda telecamera. In alternativa è possibile collegare la telecamera al terminale di comando CCI.
Il peso giusto: Volete essere sempre informati se il peso delle balle pressate rispetta quanto richiesto dal cliente? Allora la pesa opzionale, integrata nello scivolo posteriore, fa al caso Vostro. Il terminale non solo visualizza il peso di ogni singola balla, ma anche il peso totale lavorato nella giornata.
3. Raccogliere qualità: il sensore di umidità opzionale permette di monitorare la qualità del prodotto pressato. I dati possono essere visualizzati direttamente su un monitor nella cabina di guida. In caso di superamento di un valore preimpostato questo viene segnalato.
Modelli
BiG Pack 890 HighSpeed | BiG Pack 890 XC HighSpeed | BiG Pack 1270 HighSpeed | BiG Pack 1270 XC HighSpeed | BiG Pack 1270 VC HighSpeed | BiG Pack 1290 HighSpeed | BiG Pack 1290 XC HighSpeed | BiG Pack 4 x 4 HighSpeed | BiG Pack 4 x 4 XC HighSpeed | BiG Pack 870 HDP HighSpeed | BiG Pack 870 HDP XC HighSpeed | BiG Pack 1290 HDP HighSpeed | BiG Pack 1290 HDP XC HighSpeed | BiG Pack 1290 HDP VC HighSpeed | BiG Pack 1290 HDP II | BiG Pack 1290 HDP II XC | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Larghezza canale x altezza canale (cm) | 80 x 90 | 80 x 90 | 120 x 70 | 120 x 70 | 120 x 70 | 120 x 90 | 120 x 90 | 120 x 130 | 120 x 130 | 80 x 70 | 80 x 70 | 120 x 90 | 120 x 90 | 120 x 90 | 120 x 90 | 120 x 90 | Configura |
Lunghezza delle balle (m) | 1,00 - 2,70 | 1,00 - 2,70 | 1,00 - 2,70 | 1,00 - 2,70 | 1,00 - 2,70 | 1,00 - 2,70 | 1,00 - 2,70 | 1,00 - 3,20 | 1,00 - 3,20 | 0,50 - 2,70 | 0,50 - 2,70 | 1,00 - 3,20 | 1,00 - 3,20 | 1,00 - 3,20 | 1,00 - 3,20 | 1,00 - 3,20 | Configura |
Corse pistone (al minuto) | 49 | 49 | 45 | 45 | 45 | 45 | 45 | 38 | 38 | 49 | 49 | 45 | 45 | 45 | 45 | 45 | Configura |
legatori doppi | 4 (serie) | 4 (serie) | 6 (opzionale) | 6 (opzionale) | 6 (opzionale) | 6 (serie) | 6 (serie) | 6 (serie) | 6 (serie) | 5 (serie) | 5 (serie) | 6 (serie) | 6 (serie) | 6 (serie) | 8 (serie) | 8 (serie) | Configura |
MultiBale | - | - | opzionale | opzionale | opzionale | - | - | - | - | serie | serie | - | - | - | - | - | Configura |
Potenza richiesta (kW/CV) | 80 / 109 | 95 / 129 | 85 / 116 | 100 / 136 | 135 / 184 | 90 / 122 | 105 / 143 | 130 / 177 | 145 / 197 | 105 / 143 | 120 / 163 | 130 / 177 | 145 / 197 | 180 / 245 | 170 / 231 | 190 / 258 | Configura |
Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura | Configura |
