KRONE VariPack è una rotopressa a cinghie sviluppata specificatamente per l'impiego con foraggio secco. È caratterizzata da tecnologia semplice, elevata produttività e densità di pressatura.
- Rotopresse a cinghie ad alte prestazioni per prodotti secchi
- Raccoglitore EasyFlow a W, senza camme e con poche parti mobili
- Gruppi di introduzione e di taglio integrali a rotori per la massima produttività
- Gruppo di taglio di precisione a coltelli per un taglio netto e senza sforzo
- Sistema a doppia trasmissione per una trazione iniziale sicura ed una forma perfetta della balla
- Densità di pressatura estremamente alta
- Scivolo per l'introduzione confortevole dei rotoli di rete opzionale
- Manutenzione facilitata grazie a lubrificazione ed ingrassaggio centralizzati e completamente automatizzati
Caratteristiche del prodotto
- Rotopresse a cinghie ad alte prestazioni per prodotti secchi
- Raccoglitore EasyFlow a W, senza camme e con poche parti mobili
- Gruppi di introduzione e di taglio integrali a rotori per la massima produttività
- Gruppo di taglio di precisione a coltelli per un taglio netto e senza sforzo
- Sistema a doppia trasmissione per una trazione iniziale sicura ed una forma perfetta della balla
- Densità di pressatura estremamente alta
- Scivolo per l'introduzione confortevole dei rotoli di rete opzionale
- Manutenzione facilitata grazie a lubrificazione ed ingrassaggio centralizzati e completamente automatizzati
- Pulito – raccoglitore largo 2,15 m a garanzia di una raccolta del foraggio pulita, uniforme e completa
- Sicuro – denti doppi da 6 mm, disposti a W, con spire ad ampio diametro
- Durevole – usura minimale grazie alle ridotte parti in movimento
Grazie al largo raccoglitore EasyFlow VariPack raccoglie in modo pulito il foraggio, anche con condizioni operative difficoltose ed ad elevate velocità. Grazie alla costruzione essenziale con poche parti mobili convince nell'uso, grazie all'usura minimale abbinata ad una lunga durata operativa.
Il accoglitore EasyFlow è supportato da due ruotini tastatori. L'altezza di lavoro del raccoglitore è regolabile senza attrezzi tramite una barra forata.
Il rullo abbassa andana agevola il lavoro del raccoglitore. Tastando l'altezza dell'andana, ne prepara la successiva accurata raccolta. La facile regolazione dell'altezza permette il rapido adattamento al tipo di foraggio, all'ampiezza dell'andana ed alla velocità di avanzamento. Questo garantisce una raccolta pulita e completa del foraggio.
Nel raccoglitore EasyFlow KRONE ha deciso di non optare per la camme a comando dei denti. Al posto di una moltitudine di parti mobili, soggette ad usura, è la particolare forma delle lamiere fra i denti che ne assicura sempre l'angolazione corretta e la lunghezza ideale. Il diametro di 6 mm e le ampie spire rendono i denti particolarmente resistenti e duraturi. Con una distanza di soli 55 mm tra i denti il raccoglitore EasyFlow raccoglie accuratamente e completamente anche foraggio corto o pesante.
Con una larghezza operativa di 2,15 m EasyFlow è estremamente performante. Grazie ai robusti denti doppi raccoglie perfettamente anche le andane larghe assicurando il convogliamento uniforme verso il gruppo di taglio. La sospensione a molle e la possibilità di oscillare permettono ad EasyFlow di adattarsi anche ai terreni più irregolari.
- Variabile – rotore di convogliamento integrale o rotore di taglio integrale a 17 coltelli
- Performante – diametro rotore 530 mm per elevata produttività
- Omogeneo – Flusso omogeneo grazie ai rulli di alimentazione integrati nel rotore
- Preciso – la migliore qualità di taglio grazie al rotore con taglio guidato
- Semplice – fondo rotore abbassabile per la rapida rimozione di intasamenti
Il rotore integrale è disponibile con o senza gruppo di taglio e convince con la sua struttura robusta e l'affidabilità. L'integrazione delle coclee laterali nel rotore permette di ridurre significativamente le parti mobili. Questo facilita la pulizia e la manutenzione della macchina ed assicura una lunga durata utile.
Permette di eliminare rapidamente gli intasamenti, comodamente dal posto di guida: è sufficiente abbassare il fondo del rotore ed avviare la presa di forza per rimuovere immediatamente l'intasamento. Successivamente si riposizione il fondo e si riparte con la pressatura.
Raccoglitore e rotore integrale sono entrambi azionati da una robusta catena da 1 ¼ di pollice. Questa soluzione semplice e robusta, con poche parti mobili, assicura una manutenzione facilitata ed usura ridotta.
L'integrazione delle coclee nel rotore assicura un convogliamento del foraggio affidabile ed uniforme dal raccoglitore verso il rotore stesso. Questo assicura il flusso uniforme ed incrementa l'affidabilità della macchina.
Nei modelli VariPack le coclee laterali sono integrate nel rotore di taglio (a sinistra), e nel rotore di convogliamento (a destra). È così possibile ricorrere all'azionamento comune per il raccoglitore ed il rotore. La disposizione a chiocciola dei denti abbinata alle coclee assicura la distribuzione ideale sull'intera larghezza operativa. Qualità di taglio e peso delle rotoballe risultano costanti ed elevati.
L'azionamento del gruppo di introduzione può essere interrotto tramite l'apposita frizione a ganasce, fornita di serie e posizionata sul lato destro. Il cambio dei coltelli è facilitato, dato che permette di ruotare manualmente il rotore.
Una volta abbassata la cassetta portacoltelli è possibile montare e smontare i coltelli. Per sbloccare i coltelli è possibile scaricare centralmente e contemporaneamente tutte le molle di protezione. Successivamente sarà possibile prelevare i coltelli verso l'alto, facilmente e comodamente.
VariPack 165 XC e 190 XC dispongono di serie di gruppi di taglio a 17 coltelli. È possibile attivare 0/8/9 o 17 coltelli, selezionando il corrispondenti gruppo direttamente sulla macchina. I coltelli sono comodamente attivabili tramite una leva. Potendo scegliere una lunghezza da 128 a 64 mm è possibile adattarla rapidamente alle condizioni operative. La possibilità di impiegare i coltelli a gruppi permette inoltre di poter disporre sempre di coltelli affilati anche nelle giornate lavorative lunghe.
I denti doppi del rotore spingono costantemente il foraggio attraverso la fila di coltelli. In questo modo anche gli steli vengono interamente tagliati. Il peso delle balle risulta maggiore, dato che il foraggio tagliato è più facilmente comprimibile. La disposizione dei denti a spirale previene i picchi di sforzo durante il taglio, assicurando il funzionamento equilibrato e tranquillo della macchina.
Il sistema di protezione preserva i coltelli da danneggiamenti. In caso di impatto con un corpo estraneo ogni singolo coltello può scattare verso il basso, per poi riprendere la propria posizione operativa. I restanti coltelli nel frattempo rimangono in posizione operativa. Questo assicura nel foraggio una qualità di taglio elevata e costante.
Grazie al filo lungo e curvo ed al taglio in trazione i coltelli lavorano agevolmente e senza sforzo. Il filo ondulato assicura il taglio netto di ogni tipo di foraggio, inoltre i coltelli restano affilati più a lungo. I coltelli all'interno del cassetto sono identici fra loro e quindi interscambiabili.
- Affidabile – quattro cinghie per un'ottima compattazione del foraggio secco
- Veloce – rotazione sino a 110 m/min
- Semplice – forza di pressatura-e cuore tenero attivabile dal terminale

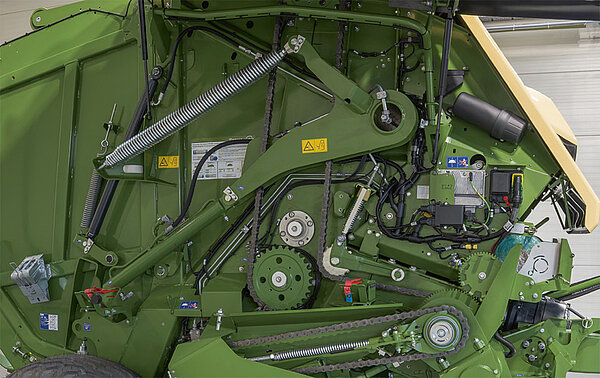

Nella camera dei modelli VariPack lavorano quattro cinghie senza fine. Questo sistema li rende specialisti del foraggio secco, come paglia e fieno. Il cuore tenero – impostabile – predispone ottimamente la pressatura più adatta alle successive lavorazioni.
Per garantire il rotolamento affidabile del foraggio i rulli di trazione sono azionati da entrambi i lati della macchina.
Il rullo starter ed i due rulli di conduzione delle rete assicurano insieme alle cinghie l'ottimale e sicura partenza della rotoballa. Con la camera piena i rulli assicurano l'affidabile rotazione della balla.

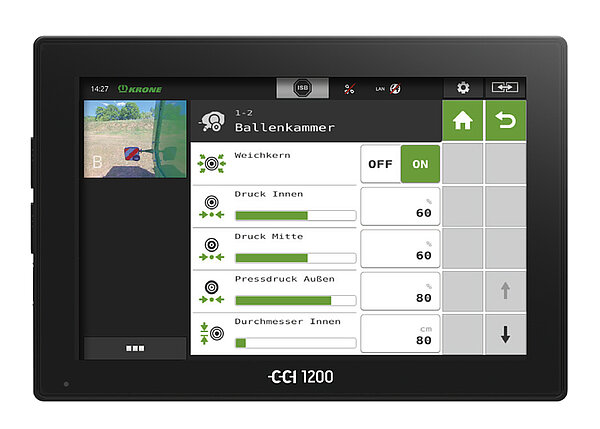

Nei modelli VariPack le densità di pressione del cuore, dello strato interno e di quello esterno possono essere impostate dal terminale. È così possibile pressare balle ottimamente adatte all'utilizzo previsto. Massima compattazione in caso di trasporti lunghi, cuore tenero per la successiva essicazione.
I modelli VariPack sono in grado di pressare balle con differenti diametri. Le balle ottenibili dal modello VariPack V 165 (XC) variano da 0,80 sino a 1,65 cm. VariPack V 190 (XC) permette invece diametri da 0,80 e 1,90 m. Le dimensioni delle balle risultano quindi adattabili alle successive lavorazioni, ad esempio alle porzioni di razione foraggera o ancora per l'essicazione delle balle.
- Variabile – legatura a rete o con spago
- Semplice – inserimento facilitato grazie al meccanismo semplificato
- Visibile – pienamente visibile all'operatore durante il lavoro
- Confortevole – avvio automatico della legatura quando la camera è piena
Il legatore dei modelli VariPack lavora in modo particolarmente affidabile, è semplice e confortevole nell'utilizzo. L'opzionale scivolo estraibile evita di dover sollevare i rotoli di rete a mano. L'inserimento della rete è facile grazie al meccanismo dedicato. È prevista una scorta per le lunghe giornate, sia che si leghi con rete che con spago.
Oltre al rotolo di rete inserito è possibile trasportare due rotoli supplementari, uno per lato. In questo modo la rotopressa è attrezzata per le lunghe giornate lavorative.
La slitta ed il porta-rotolo abbassabile permettono di posizionare facilmente il rotolo di rete di ricambio. Il meccanismo dedicato semplifica l'inserimento. L'attuatore dedicato convoglia direttamente la rete verso la camera di pressatura.
Per caricare il nuovo rotolo lo scivolo – opzionale – viene estratto dal lato sinistro, fungendo da slitta, permettendo il successivo posizionamento del rotolo semplicemente spingendolo. Il cambio è facile e comodo, dato che il rotolo non deve più essere movimentato a mano per porlo nel vano posto in alto.
Grazie al porta-rotolo abbassabile la rete può essere posizionata agevolmente. La ridotta altezza da terra del porta-rotolo e la presenza di due gradini rendono facile sostituire i rotoli.
- Veloce – aprire e chiudere in meno di cinque secondi
- Efficiente – cilindri del portellone posteriore ammortizzati
VariPack non è stata progettata solo per ottenere la massima densità di pressatura ma convince anche con la costruzione lineare e l'esemplare accessibilità.La cura e la manutenzione risultano facilitate. I cilindri ammortizzati del portellone posteriore massimizzano la produttività. L'espulsore delle balle opzionale assicura il deposito sicuro anche lunghi i pendii.
Un componente fondamentale per la massima produttività e minimi tempi di fermo. Per raggiungere questi risultati serve una affidabile espulsione delle balle. L’espulsore balle, grazie alla sua affidabilità, assicura sempre prestazioni ottimali. Grazie alla sua forma aperta permette di accedere agevolmente ai coltelli.
Terminato l'avvolgimento della balla viene emesso un segnale acustico. A questo punto il portellone posteriore può essere aperto o chiuso. Subito dopo lo scaricamento della balla può essere richiuso il portellone. In pochi secondi il trattore è in grado di riprendere la marcia.
- Varietà – quattro modelli con differenti diametri massimi delle balle, con o senza gruppo di taglio
- Adattabile – diametri balle flessibili da 0,80 m sino a 1,65 m ovvero 1,90 m
- Comodo – regolazione elettronica del diametro delle balle
VariPack è disponibile in quattro differenti modelli. È quindi possibile optare per il compatto modello VariPack 165 (XC), oppure per VariPack 190 (XC) ottenendo balle più grandi. I modelli si distinguono oltre che per la presenza o meno del gruppo di taglio solamente per le dimensioni delle camere.
Le quattro cinghie senza fine sono la componente chiave di ogni VariPack. Le cinghie sono realizzate in caucciù che racchiude completamente due strati tessili, al fine di ottenere flessibilità senza rinunciare alla robustezza e quindi massima durata utile. Il materiale ruvido unitamente alla sua superficie strutturata assicura un contatto intensivo con il foraggio. Si evita così lo scivolamento delle cinghie, a beneficio dell'affidabilità di funzionamento.
Nei modelli VariPack è possibile regolare continuamente il diametro delle balle a passi di 1 cm tramite il terminale. Il diametro delle balle può essere adattato comodamente alle differenti esigenze operative.
La gamma VariPack offre in alternativa anche il modello V 190 (XC). Questo modello permette di ottenere balle con diametro minimo di 0,80 m e massimo di 1,90 m.
Il modello VariPack V 165 (XC) è il più compatto della gamma. La camera di pressatura con la sua forma speciale è in grado di formare balle con diametro tra 0,80 m e 1,65 m.
- Attacco alla trattrice variabile – attacchi adatti ad ogni situazione operativa
- Delicati con il suolo– diverse varianti di pneumatici delicati col terreno
- Arresto sicuro – l'impianto frenante è opzionale
Tragitti su strada veloci, terreno scosceso, suolo cedevole e manovre in spazi ristretti – situazioni quotidiane per una VariPack. Con le diverse dotazioni opzionali KRONE Vari Pack può essere attrezzata in modo ottimale per ogni situazione operativa.
In alternativa VariPack può essere dotata di attacco inferiore con sfera 80. Offre elevato comfort di marcia ed aumenta la manovrabilità e minimizza l'usura.
VariPack è dotata di serie di timone ed occhione (da 40 mm) con attacco superiore o inferiore. Una ghiera permette di adattare il timone rapidamente a diverse altezze di attacco. In base alle prescrizioni valide nei vari paesi sono disponibili occhioni alternativi.
I modelli VariPack vengono forniti di serie con un assale singolo privo di freni. A richiesta possono essere forniti con un impianto di frenatura.
Per VariPack sono disponibili pneumatici a ridotta compattazione del terreno. L'allestimento di serie prevede pneumatici 15.0/55-17 10 PR. In opzione sono disponibili pneumatici nelle misure 500/50-17 10 PR e 500/55-20 12 PR.
- Variabile – legatura a rete o con spago
- Confortevole – lavoro confortevole grazie all'illuminazione LED ed al sistema video
- Smart – la misurazione del grado di umidità fornisce all'operatore informazioni sul materiale
VariPack è stata progettata per la massima densità di pressatura. Inoltre grazie agli accessori opzionali può essere attrezzata specificatamente alle diverse esigenze operative. L'illuminazione da lavoro e le telecamere migliorano il controllo visivo della macchina. La misurazione dell'umidità informa costantemente l'operatore sulle caratteristiche del foraggio da pressare.
[Translate to IT:] Die VariPack verfügt optional über zwei Reinigungswalzen. Diese entfernen den Schmutz von den Riemen und sorgen für eine zuverlässige Kraftübertragung auf die Riemen. Für eine optimale Funktion wird eine der Reinigungswalzen zusätzlich aktiv angetrieben.
Per permettere una confortevole pulizia e manutenzione il vano portaspago può essere estratto lateralmente. L'accesso agli organi di trasmissione viene facilitato.
VariPack può essere dotata, oltre al legatore a rete presente di serie, anche con l'opzionale legatore a spago. Optando per questa verranno montato un vano portspago laterale che permettte di trasportare 12 bobine di spago. In questo modo VariPack è attrezzata anche per i lunghi turni lavorativi.
Per mezzo di una telecamera è possibile monitorare sia il funzionamento di VariPack, sia l'area circostante. Migliora così il comfort di utilizzo come anche la sicurezza su strada della macchina. L'immagine trasmessa può essere visualizzata a scelta su un monitor esterno o sul terminale CCI.
Tramite la misurazione dell'umidità l'operatore viene informato sulle caratteristiche del foraggio. Questo dato permette di adattare la pressione di pressatura alle condizioni operative. L'operatore è quindi in grado di decidere, ad esempio, se la rotoballa dovrà essere fasciata.
VariPack è stata progettata per la massima densità di pressatura. Inoltre grazie agli accessori opzionali può essere attrezzata specificatamente alle diverse esigenze operative. L'illuminazione da lavoro e le telecamere migliorano il controllo visivo della macchina. La misurazione dell'umidità informa costantemente l'operatore sulle caratteristiche del foraggio da pressare.
- Accessibile – intervento agevole su ogni componente
- Comodo – lubrificazione automatizzata e punti di ingrassaggio centralizzati
- Efficiente – azionamento completo con solo tre catene
- Pratico – tensione catena facilmente impostabile grazie alla scala ben visibile
VariPack convince con la sua costruzione lineare e l'accessibilità esemplare, le operazioni di manutenzione risultano facilitate. I due punti centralizzati di ingrassaggio e la lubrificazione automatica delle catene riducono i tempi di fermo al minimo. Tensionatori automatici permettono di regolare la tensione delle tre catene di azionamento.
Vari Pack è dotata di serie di un piede di appoggio meccanico. Assicura il parcheggio sicuro della macchina quando questa non è in uso. Per poter raccogliere senza problemi anche andane voluminose è possibile ripiegare lateralmente il piede d'appoggio.
Gli scalini presenti sulla parte anteriore della macchina permettono di raggiungere facilmente il gruppo di legatura. Risulta agevole l'inserimento di un nuovo rotolo di rete, e facilitate la pulizia e la manutenzione.
KRONE è il primo costruttore che ha realizzato l'azionamento dell'intera macchina ricorrendo a solo tre catene. Questo assicura la ridotta usura dei legatori. Una scala ben leggibile permette la facile regolazione della tensione delle catene.
Due punti centralizzati permettono di ingrassare VariPack. La manutenzione è pratica e veloce e la durata utile della macchina risulta incrementata.
Le catene sono costantemente ed automaticamente lubrificate per garantire un azionamento regolare ed una lunga durata. La semplice regolazione della pompa a pistone permette di determinare per ogni catena l'intensità di lubrificazione.
- Varietà – terminali per ogni esigenza dei clienti
- Confortevoli – chiari e semplici da utilizzare
- Compatibili – gestione tramite il terminale del trattore grazie alla compatibilità ISObus di serie
- Opzionale – la rotopressa guida il trattore (TIM)
L'elettronica di bordo KRONE Komfort, semplifica, migliora e velocizza il lavoro. Pressare le rotoballe risulta gradevole. Sono disponibili modelli di terminali KRONE differenti, adatti a diverse esigenze e contesti operativi.
Il sistema opzionale TIM (Tractor Implement Management) permette alla rotopressa di guidare il trattore tramite lo scambio di dati tra i due mezzi. All'avvio della legatura il trattore viene fermato automaticamente, poi lo sportello di coda viene aperto per l'espulsione e richiuso. TIM è così in grado di agevolare l'operatore, di ridurre i tempi di fermo, di risparmiare carburante con balle più uniformi e maggiore efficienza.

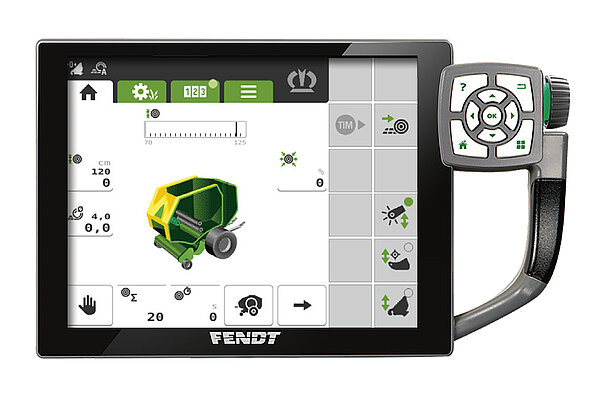

Nel caso di trattori compatibili ISObus VariPack può essere gestita anche dal terminale di bordo. In questo caso non è necessario un terminale supplementare.

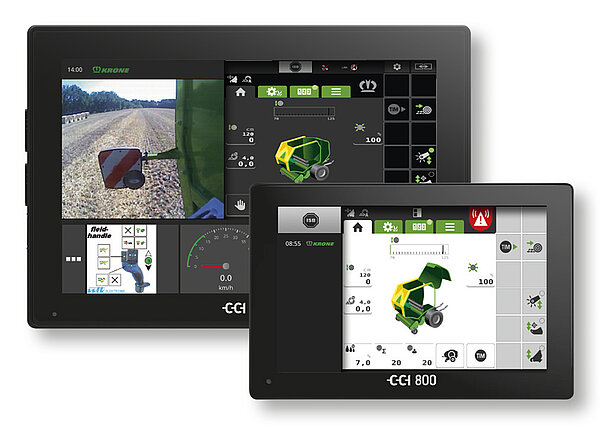

Il terminale di comando CCI 1200 dispone di un grande display touch a colori da 12,1". Sullo schermo possono essere visualizzati affiancati i parametri macchina e le immagini della telecamera CCI 1200 è compatibile ISObus e quindi adatto all'utilizzo indipendentemente dal costruttore.
Il terminale ISObus CCI 800 dispone di uno schermo touch da 8,0" e di 12 tasti funzione. Questo terminale può essere completato con un joystick o un sistema video per un comfort ottimale. La selezione delle funzioni avviene comodamente tramite le icone visualizzate sul lato sinistro.

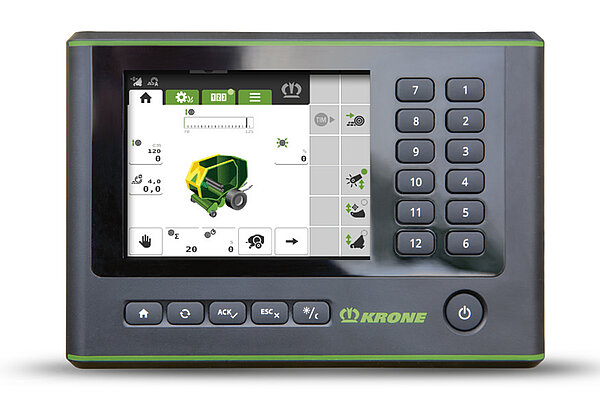

Il terminale di comando DS 500, grazie al display touch da 5,7", ai dodici tasti ed alla manopola posta sul retro, risulta ordinato e molto facile da utilizzare. Questo terminale può essere utilizzato oltre che con VariPack anche con altre macchine KRONE. L'utilizzo della macchina è ancora più comodo abbinando al terminale DS 500 il joystick AUX.
Il terminale DS 100 permette di gestire le funzioni di VariPack comodamente premendo il relativo tasto. La disposizione intuitiva permette l'utilizzo «a memoria». Il conducente si può concentrare interamente sulla macchina.
Modelli
VariPack V 165 | VariPack V 190 | ||
---|---|---|---|
Dimensioni della balla (m, Ø x Largh.) | 0,80 - 1,65 x 1,20 | 0,80 - 1,90 x 1,20 | Configura |
Camera | variabile | variabile | Configura |
Dimensioni della macchina (m, L x B x H) | 4,90 x 2,59 x 2,98 | 5,00 x 2,59 x 3,05 | Configura |
Legatura a rete | serie | serie | Configura |
Legatura a rete e spago | opzionale | opzionale | Configura |
Larghezza di lavoro del raccoglitore (m) | 2,15 | 2,15 | Configura |
Potenza richiesta (kW/CV) | 67 / 90 | 67 / 90 | Configura |
Configura | Configura |
Modelli
VariPack V 165 XC | VariPack V 190 XC | ||
---|---|---|---|
Dimensioni della balla (m, Ø x Largh.) | 0,80 - 1,65 x 1,20 | 0,80 - 1,90 x 1,20 | Configura |
Camera | variabile | variabile | Configura |
Dimensioni della macchina (m, L x B x H) | 4,90 x 2,59 x 2,98 | 5,00 x 2,59 x 3,05 | Configura |
Rotore di taglio XCut lunghezza di taglio teorica con 17 coltelli (mm) | 64 | 64 | Configura |
Legatura a rete | serie | serie | Configura |
Legatura a rete e spago | opzionale | opzionale | Configura |
Larghezza di lavoro del raccoglitore (m) | 2,15 | 2,15 | Configura |
Potenza richiesta (kW/CV) | 67 / 90 | 67 / 90 | Configura |
Configura | Configura |
