Fortima

• Fortima in due esecuzioni differenti: –fissa o variabile
• Performante raccoglitore EasyFlow per la raccolta pulita dell'andana
• Il gruppo di taglio MultiCut: il taglio forzato garantisce la migliore qualità di foraggio
• Elevatore a catenaria per ogni contesto operativo
• Legatura a rete o a spago per balle dalla forma perfetta

­KRONE Fortima è attrezzate per ogni contesto operativo. Convince con la sua costruzione lineare e con la gestione intuitiva. L'elevatore a catenaria permette di pressare senza problemi ogni tipo di prodotto. Non importa se fieno, paglia o insilato.

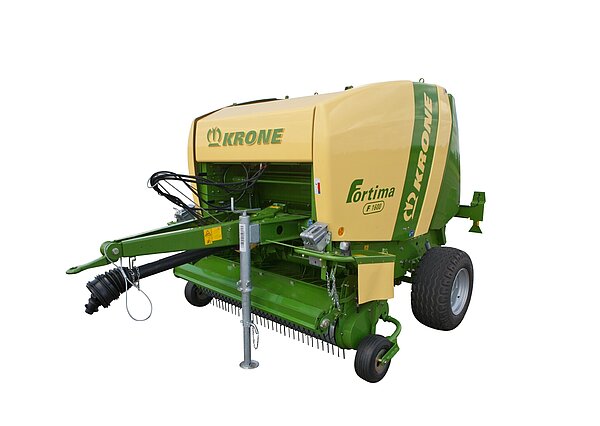

• Rotopressa – Fortima F 1250 e F 1600
• Rotopresse con gruppo di taglio – Fortima F 1250 MC e F 1600 MC
• Diametro balla –1,25 m oppure 1,55 m

Sfruttate i vantaggi offerti dalle rotopresse a camera fissa Fortima F 1250 e F 1600 con o senza gruppo di taglio MultiCut. Convincono con il raccoglitore non comandato, l'elevatore a catenaria con barre, l'elevata densità di pressatura, la costruzione lineare, la lunga durata utile e la manutenzione facilitata. In più assicurano un rapido ritorno economico.

L'espulsore delle balle non solo allontana la balla dall'area operativa del portellone, ma funge anche da raccogli-balla. Permette di riprendere il lavoro mentre il portellone si sta ancora chiudendo.

­KRONE Fortima con camera fissa presenta una costruzione semplice e poche catene di azionamento. Il fabbisogno di potenza è ridotto, la manutenzione e le riparazioni semplificate e l'affidabilità è maggiore.

Per incrementare i tempi di intervento e la durata utile il pretensionamento dell'elevatore a catenaria viene mantenuto costante tramite un tenditore regolabile.

La soluzione ­KRONE della camera di pressatura completamente chiusa e dell'elevatore a catenaria ha dimostrato la propria validità in decine di anni di esperienza nelle condizioni più difficili.

Falda dopo falda l'elevatore a catenaria forma nella camera con il prodotto introdotto una balla compatta, ben formata e stabile. Uno dei grandi vantaggi dell'elevatore a catenaria è la sua eccezionale capacità di trazione. Grazie ad essa il prodotto ruota appena è introdotto nella camera. La balla si forma più velocemente. Il cuore della balla è più compatto. La balla presenta una maggiore densità e quindi un maggiore peso; presupposti per un insilato di qualità e risparmio di costi di trasporto.

• Densità liberamente regolabile
• Partenza balla rapida ed affidabile grazie al rullo a spirale supplementare
• Espulsore balla opzionale, espulsione attiva, azionata tramite tiranti

­KRONE conosce le esigenze pratiche dei clienti. Oltre a garantire elevate densità di pressatura le rotopresse ­KRONE sono robuste e semplici da usare, offrono una dotazione perfetta e si distinguono per la comodità di utilizzo.

La scatola di trasmissione principale (540 rpm) è posizionata centralmente. I giunti presenti su entrambi i lati permettono tratti di trasmissione corti garantendo l'ottimale distribuzione dei carichi tra il raccoglitore e l'elevatore a catenaria.

Trasmissione con poche catene nelle rotopresse Fortima: ridotto fabbisogno di potenza,manutenzione e riparazioni semplificate e maggiore affidabilità.

L'opzionale espulsore balle, opzionale nei modelli Fortima variabili, è collegato al portellone mediante tiranti. Con l'apertura del portellone viene azionato l'espulsore. La balla rotola fuori dalla zona operativa del portellone. Non è più necessario arretrare al termine della legatura.

Fortima dispone non solo di un rullo starter con listelli ma anche di un rullo a spirale con raschiatori. La rapida partenza della balla e la pressatura ottimizzata sono assicurati.

Due cilindri oleodinamici, posti a sinistra ed a destra del portellone, assicurano la piena pressione anche nella sezione posteriore della camera di pressatura variabile.

Nel caso della camera variabile la densità di pressatura viene liberamente regolata tramite due cilindri oleodinamci. Il valore richiesto viene impostato tramite una valvola dotata di manometro.

• Densità liberamente regolabile
• Rullo a spirale con raschiatore per una rapida e sicura partenza
• Espulsore balla attivo, azionato da tiranti, disponibile in opzione

­KRONE conosce le esigenze pratiche dei clienti. Oltre a garantire elevate densità di pressatura le rotopresse ­KRONE sono robuste e semplici da usare, offrono una dotazione perfetta e si distinguono per la comodità di utilizzo.

Falda dopo falda l'elevatore a catenaria forma nella camera con il prodotto introdotto una balla compatta, ben formata e stabile. Le ottime capacità di trazione delle barre assicura la rotazione della balla in ogni fase. La pressione di lavoro è regolabile idraulicamente tramite i bracci tenditori anteriore e posteriore. Una volta che la balla raggiunge il diametro impostato si avvia la legatura con rete o con spago. Terminata la legatura si apre il portellone posteriore e la balla viene espulsa.

Fortima V dispone di due elevatori a catenaria. La suddivisione tra la sezione anteriore e quella posteriore assicura altra densità di pressatura e balle perfettamente formate.

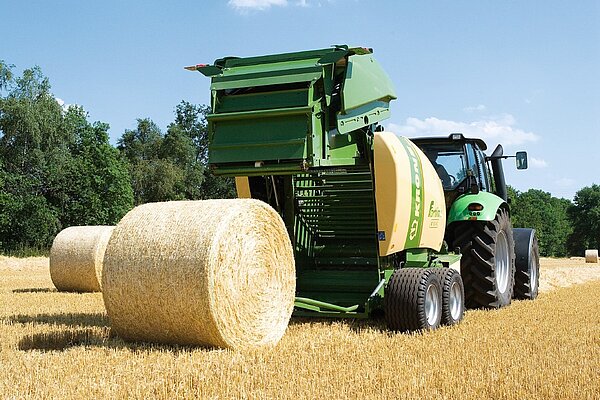

Vengono impiegate principalmente per paglia e fieno. Rispetto alle balle piccole, all'aumentare del diametro aumenta la produttività, si riduce il consumo di materiale di legatura ed i costi per raccolta e trasporto.

Sono richieste principalmente per la preparazione di insilato. Sono più facili da disfare e più semplici da movimentare e distribuire. Con il loro diametro da 1,00 m a 1,30 m sono particolarmente indicate per i più comuni e diffusi fasciatori.

• Compensazione delle irregolarità del terreno
• Elevata comodità su strada
• Comportamento stabile

Per utilizzi specifici l'attrezzatura deve essere perfetta. Per questo ­KRONE offre per le rotopresse Fortima un'ampia scelta di tipologie di assali. Assale singolo o tandem, frenato o non frenato. A seconda delle prescrizioni locali Fortima può essere dotata di un impianto frenante pneumatico o idraulico.

L'impianto di frenatura pneumatico, opzionale, è disponibile per Fortima V 1500. Per determinati Paesi è anche disponibile l'impianto di frenatura oleodinamico.

L'assale tandem, opzionale assicura ridotta compattazione del terreno, stabilità e tenuta di strada. L'assale tandem è disponibile con pneumatici 11.5/80  o 15.3 10 PR oppure 19.0/45 -17 10 PR.

L'assale singolo, di serie, è disponibile con pneumatici 11.5/80 o 15.3 10 PR oppure 500/50 -17 10. Pneumatici larghi riducono la compattazione lasciando poche tracce.

Il piede d'appoggio è regolabile in altezza tramite una manovella. La parte inferiore è telescopica, una volta sollevata non è d'intralcio alle andane, neanche a quelle più voluminose.

Gancio, attacco alla barra, gancio Hitch o sfera: il timone regolabile in altezza permette l'impiego, sia con attacco inferiore o superiore, di occhione girevole o sfera 80 rendendo i modelli Fortima sempre essere facilmente attaccabili a qualsiasi trattore.

• Raccolta pulita – maggiore produttività
• Funzionamento equilibrato
• Usura ridotta – minore manutenzione

­KRONE ha realizzato con EasyFlow un raccoglitore non comandato che fa a meno del sistema a camme. I vantaggi sono evidenti: rispetto ai sistemi a camme lo schema costruttivo di questo raccoglitore è molto più semplice, con meno componenti e funzionamento equilibrato. La conseguente minore usura si traduce in minore manutenzione e ridotti costi. EasyFlow è potente e permette un raccolto pulito.

L'altezza del raccoglitore è facilmente bloccabile. Il bloccaggio si usa in caso di solchi profondi ed in caso di terreno fortemente irregolare.

L'altezza di EasyFlow tramite i fori presenti sul supporto dei ruotini è rapida e semplice. Grazie ai ruotini dotati di pneumatici il raccoglitore procede senza sobbalzi.

Il raccoglitore è azionato tramite una catena con tensionamento automatico. La frizione con bullone di sicurezza protegge da sovvracarichi.

In assenza del rotore di taglio Fortima è allestita di serie con un performante rotore di introduzione.

EasyFlow ed il rotore di taglio e di introduzione costituiscono un'unità compatta. L'apertura maggiorata e il posizionamento del rotore di taglio o di introduzione a ridosso del raccoglitore incrementano la capacità di raccolta e assicurando il flusso elevato anche dei prodotti corti.

Con quattro file di denti distanti tra loro solo 55 mm EasyFlow raccoglie efficacemente anche il foraggio corto. I raschiatori zincati sono sinonimo di lunga durata.

Convogliano il prodotto raccolto dai lati verso il centro facilitando così il flusso ottimale fra il raccoglitore, più largo, e la camera, più stretta.

Il rullo abbassa andana impedisce che il prodotto delle andane irregolari sia spinto senza essere raccolto. Assicura la piena e costante potenza, la massima capacità di raccolta e la continuità del flusso di foraggio.

Il segreto di questo raccoglitore è la particolare forma dei raschiatori zincati. Assicurano il flusso continuo anche quando i denti si abbassano. Il complesso sistema a camme diviene così superfluo.

­KRONE EasyFlow è largo ben 2,05 m (secondo DIN 11220). Questo permette di operare efficientemente anche su terreni irregolari.

• Qualità di taglio ottimale grazie al taglio forzato
• Lunghezza di taglio 64 mm con massimo 17 lame
• Impostazione rapida della lunghezza attivazione centralizzata dei coltelli

Il rotore di taglio ­KRONE MultiCut permette di ottenere con 17 coltelli un taglio corto che si rivela estremamente vantaggioso. Maggiore densità di pressione, migliore qualità dell'insilato e balle più veloci e facili da disfare e distribuire. La paglia corta possiede migliori capacità di assorbimento ed è più facile da distribuire e spargere.

I coltelli sbloccati possono essere estratti verso l'alto per l'affilatura o la sostituzione. Non serve alcun attrezzo.

I coltelli di Fortima tagliano sull'intera lunghezza. Il taglio in trazione riduce l'assorbimento di potenza. L'affilatura con profilo ondulato rimane affilata con costanza per lunghi periodi.

La protezione automatica da corpi estranei NonStop e l'esclusione idraulica dei coltelli sono di serie. Sono utili in caso di ingolfamenti nel canale.

I rotori di taglio e di introduzione sono reversibili manualmente, o, in opzione, anche idraulicamente.

I coltelli sono collegati tramite un albero e possono essere sbloccati per estrarrli. L'albero così è ruotabile di 90° I coltelli vengono poi estratti verso l'alto in modo rapido e comodo.

Con un numero di coltelli massimo pari a 17 e 64 mm di interdistanza minima le balle risulteranno facili da disfare e distribuire. I coltelli sono disposti in un'unica fila. Questo garantisce un'ottima qualità di taglio.

L'azionamento del rotore di taglio e di introduzione è assicurato da ampie ruote dentate in grado di resistere anche a sforzi notevoli. Risulta equilbrato ed affidabile nel funzionamento, anche in presenza di andane irregolari.

L'ampio diametro del rotore di taglio e alimentazione, di ben 415 mm, assicura una produttività eccezionale. I doppi denti disposti a V forzano costantemente il passaggio del foraggio attraverso i coltelli. Grazie al taglio continuo si evitano picchi di sforzo.

I denti doppi del rotore spingono costantemente il foraggio attraverso la fila di coltelli. Il prodotto non può sfuggire, data la distanza estremamente ridotta tra i doppi denti ed i coltelli. Il taglio è netto e preciso.

L'azionamento ­KRONE a gruppi per 17-15 -7- 0 coltelli in uso. Il numero di coltelli desiderato è inseribile nel canale di taglio in maniera semplice e veloce mediante una leva. Variando il numero di coltelli in uso è possibile variare la lunghezza di taglio fino a 64 mm.

L'intero gruppo di taglio e introduzione con 17 coltelli, l'azionamento dei coltelli a gruppi da 17-15-7-0 , il sistema idraulico per la loro esclusione, utile in caso di ingolfamenti ed il potente azionamento ad ingranaggi sono costruiti con grande attenzione ai dettagli.

• Elevata densità di pressatura
• Trazione sicura della balla
• Perdite ridotte
• Ridotto fabbisogno di potenza

Le rotopresse trovano impiego in tutto il mondo e sono quindi predestinate ad operare efficientemente nei contesti più disparati, nella paglia, nel fieno o nell'insilato avvizzito. L'elevatore a catenaria ­KRONE lavora in ogni contesto in modo affidabile, soddisfando così ogni esigenza pratica.

L'elevatore a catenaria con barre è delicato con il foraggio e garantisce, grazie all'effetto ad ingranaggio, una presa sicura della balla abbinata ad elevata densità di pressione.

Gli elevatori a catenaria sono soggetti ad usura ridotta ed altamente sollecitabili grazie alla forza ripartita su più maglie della catena e la minore angolazione permessa dai grandi rulli guida e di azionamento, con funzionamento tranquillo. Le maglie possono essere facilmente sostituite in caso di necessità.

• A scelta legatura a doppio o quadruplo spago
• Legatura rapida
• Produttività oraria elevata

Per i modelli Fortima dotati di camera fissa sono disponibili a scelta l'elettronica di bordo Medium o Komfort. L'esecuzione doppia o quadrupla della legatura a spago dipende dalla variante di elettronica di bordo scelta. L'elettronica Komfort è invece fornita di serie nel caso dei modelli a camera variabile, in questo caso è disponibile unicamente la legatura a spago quadrupla.

La legatura viene avviata mediante un attuatore lineare elettrico. L'attuatore tende la cinghia di trasmissione per azionare il rullo gommato che trasporta lo spago.

Nell'ampio vano trovano posto sino a undici bobine di spago. Le bobine di spago sono tenute ferme lateralmente da supporti, così è assicurato lo srotolamento ordinato.

Quattro spaghi ( 1 - 4 ) avvolgono più volte la balla. È possibile regolare il comportamento ai bordi, scegliendo se lavorare con più o meno avvolgimenti. La quadrupla legatura a spago garantisce balle stabili. Conservano la loro forma anche dopo numerose movimentazioni.

La puleggia a dischi multipli determina il numero di avvolgimenti. Due slitte guida assicurano la corretta distribuzione dei quattro spaghi lungo l'intera larghezza della camera. All'avvio della legatura gli spaghi vengono trasportati verso la balla da un rullo gommato; il rullo pressore fa si che poi vengano presi dalla balla in rotazione.

• Rapidità nella legatura – più balle all'ora
• Rapido e facile disfacimento delle balle nella stalla
• Affidabile conduzione della rete distanze corte

La costruzione e la funzione del legatore Fortima convincono. La legatura a rete rispetto a quella a spago offre il vantaggio della rapidità e quindi permette di legare più balle all'ora. Per la legatura a rete possono essere utilizzati rotoli di rete ­KRONE excellent con una lunghezza sino a 3.600 mt.

Il freno rete regolabile permette di ottenere una legatura stretta; le balle mantengono la loro forma anche dopo la movimentazione.

La legatura viene avviata automaticamente una volta terminata la pressatura; può essere avviata anche manualmente.

Il numero di avvolgimenti viene rilevato da un disco dentato e da un sensore e trasmesso alla centralina di bordo. Il taglio della rete viene attivato automaticamente appena viene raggiunto il valore preimpostato.

L'inserimento della rete avviene stando comodamente in piedi davanti alla macchina. Il rotolo viene inserito sul supporto estratto dalla sua sede. Rete e supporto vengono spinti e bloccati in posizione.

Nell'ampio vano protetto dall'acqua piovana trovano posto sino a tre rotoli di rete. I rotoli sino a 3.600 m vengono trattenuti in piena sicurezza nell'allogiamento.

• Piena accessibilità per la manutenzione senza complicazioni
• Lubrificazione automatica delle catene opzionale per Fortima con camera fissa
• Tendicatena automatico

VariPack Plus non è stata progettata solo per la massima densità di pressatura ma convince anche con una costruzione lineare ed esemplare accessibilità. I punti di ingrassaggio e la lubrificazione automatica delle catene riducono al minimo la manutenzione.

Tutti i punti di ingrassaggio solitamente nascosti sono raggruppati e posti in posizioni facilmente raggiungibili. Maggiore comodità e risparmio di tempo nella manutenzione.

Il tendicatena supportato da molle riduce ulteriormente la manutenzione aumentando la durata di vita utile delle catene.

Il sistema idraulico delle rotopresse Fortima con camera variabile è dotato di un filtro protettivo con indicatore visivo dello stato in grado di prevenire danni causati da detriti nell'olio. Questo assicura la massima sicurezza d'esercizio.

La lubrificazione automatica centralizzata dispone di un ampio serbatoio e di una pompa a vite eccentrica; permette di ridurre la manutenzione e quindi i costi. La pompa a vite eccentrica è regolabile e garantisce il flusso di olio alle catene.

• Comoda grazie all'interfaccia grafica
• Utilizzo intuitivo
• Semplici da usare

Sono disponibili varie alternative per la gestione ed il controllo elettronico, tutte in grado di agevolare il lavoro. Gli schermi di agevole consultazione dei terminali permettono all'operatore e di essere tempestivamente informato sulle condizioni operative della macchina.

Le rotopresse Fortima possono essere allestite a scelta con il terminale CCI 800 o CCI 1200. I due terminali, compatibili ISObus, dispongono di ampi e ben leggibili schermi touch a colori da 8" ovvero 12". L'abbinamento di una telecamera non richiede alcun monitor dedicato. Sullo schermo possono essere visualizzati i parametri macchina e le immagini della telecamera affiancati.

La telecamera permette di monitorare il funzionamento della macchina come anche l'area cirscostante. Più comodità nell'utilizzo e maggiore sicurezza su strada. Le immagini trasmesse possono essere visualizzate su un monitor esterno o direttamente nel terminale CCI.

Il terminale di comando DS 500, grazie al display touch da 5,7", ai 12 tasti ed alla manopola posta sul retro, risulta ordinato e molto facile da utilizzare. Sono visualizzati, ad esempio, il diametro balla, l'inizio della legatura o il numero di balle. È inoltre possibile gestire funzioni delle valvole e dei sensori.

Il terminale DS 100 permette di gestire le varie funzioni delle rotopresse Fortima comodamente tramite tasti. La loro disposizione intuitiva permette la comoda e facile gestione della rotopressa.

Sui modelli Fortima F è di serie il preselettore elettrico che indica la pressione finale e permette di passare da rete a spago, attivare i gruppi di coltelli ed il raccoglitore.

I modelli Fortima a camera fissa sono allestiti di serie con l'elettronica di bordo Medium. In questa esecuzione sono previsti due indicatori meccanici che permettono di monitorare agevolmente la pressione sul lato sinistro e destro della camera. L'opzionale elettronica Komfort permette l'elaborazione automatica degli impulsi dei sensori e la gestione delle funzioni tramite terminale. L'elettronica Komfort viene fornita di serie nei modelli Fortima a camera variabile.
