MX

Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы - от 33 до 40 м³

MX

Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы

МX, так называются высокопроизводителные самозагружающиеся прицепы с большим транспортным объемом от 33 до 40 м³. Они, как настоящие самозагружающиеся прицепы двойного назначения,  меют свои сильные стороны при заготовке зеленого корма как самозагружающиеся прицепы и прицепы с дозатором, а также как прицепы для транспортировки измельченной массы при эксплуатации в  ранспортной колонне кормоуборочных комбайнов. При этом они привлекают универсальностью, надежностью, производительностью и экономичностью.

  • Полноценный самозагружающийся прицеп двойного назначения
  • Дышло с наклоном для большой высоты подъема
  • Подрессоренное дышло для комфортабельной езды
  • Неуправляемый подборщик с W-образно расположенными зубьями
  • Большой режущий и подающий ротор с широкими подающими накладными элементами из стали Hardox
  • Наклоненный вперед донный скребковый транспортер
  • Цельнометаллическое днище и кузов
  • Подвижные торцовые борта

Видео о продукте

KRONE MX – Самозагружающиеся прицепы с дозатором

MX, это название высокопроизводительного и крупногабаритного прицепа с транспортным объемом от 33 до 40 м³. Как прицепы двойного назначения они имеют свои преимущества как машины с дозатором при самостоятельной уборке зеленой массы, так и при совместной работе с кормоуборочными комбайнами. При этом они убеждают своей универсальностью, надежностью, производительностью и экономичностью.

Особенности продукта

MX Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы
MX Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы
MX Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы
MX Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы

МX, так называются высокопроизводительные самозагружающиеся прицепы с большим транспортным объемом от 33 до 40 м³. Они, как настоящие самозагружающиеся прицепы двойного назначения, имеют свои сильные стороны при заготовке зеленого корма как самозагружающиеся прицепы и прицепы с дозатором, а также как прицепы для транспортировки измельченной массы при эксплуатации в транспортной колонне кормоуборочных комбайнов. При этом они привлекают универсальностью, надежностью, производительностью и экономичностью.

  • Полноценный самозагружающийся прицеп двойного назначения
  • Дышло с наклоном для большой высоты подъема
  • „„Подрессоренное дышло для комфортабельной езды
  • „„Неуправляемый подборщик с W-образно расположенными зубьями
  • „„Большой режущий и подающий ротор с широкими подающими накладными элементами из стали Hardox
  • „„Наклоненный вперед донный скребковый транспортер
  • „„Цельнометаллическое днище и кузов
  • „„Подвижные торцовые борта

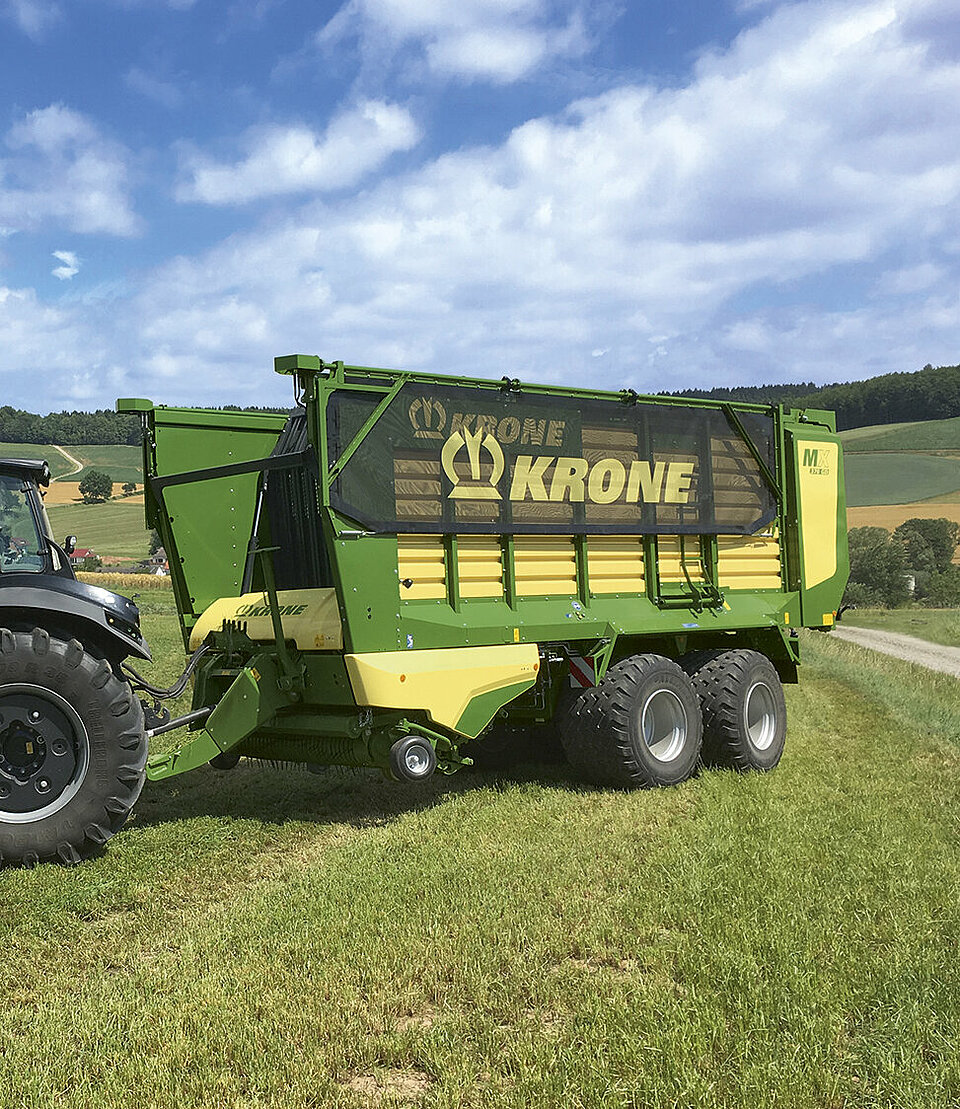

Самозагружающиеся прицепы двойного  назначения MX 330 GL и GD
Самозагружающиеся прицепы двойного назначения MX 330 GL и GD
  • „„„Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы
  • „„Цельнометаллический кузов с 33 м³ объемом загрузки
  • „„Гидравлический направляющий щиток зеленой массы в переднем борту грузового пространства
  • „„Разгрузка с дозирующим агрегатом или без
  • „„Режущий ротор с 41 ножом

Прочный цельнометаллический кузов с 33 м³ объемом загрузки и большой тандемный ходовой механизм с управляемой задней осью делают из MX 330 настоящий прицеп двойного назначения. Его можно заказать либо с дозирующими вальцами (GD) или без (GL). В базовой комплектации имеется гидравлический направляющий щиток зеленой массы в переднем борту, который упрощает загрузку спереди.

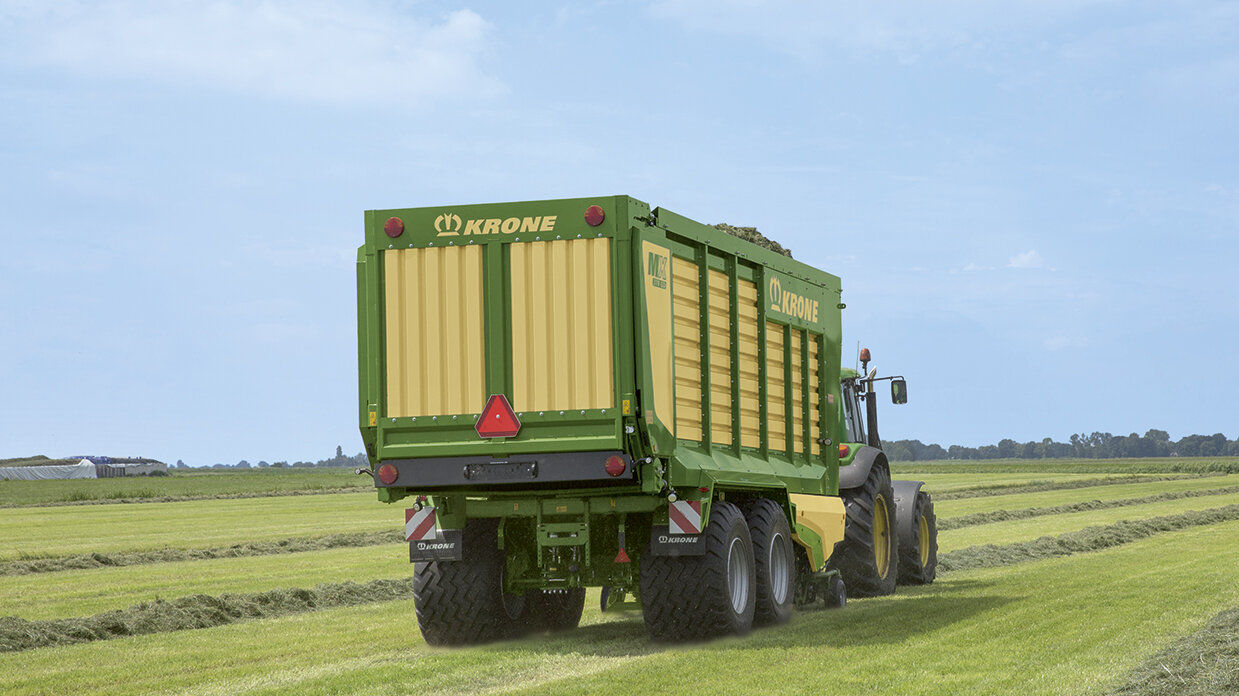

Надежное передвижение по дороге
Надежное передвижение по дороге

Длинное, узкое дышло, тандемный ходовой механизм с управляемой или в качестве опции механически принудительно управляемой задней осью и короткая конструкция обеспечивают то, что MX 330 как в поле, так и на дороге обладает высокой маневренностью и надежностью в движении.

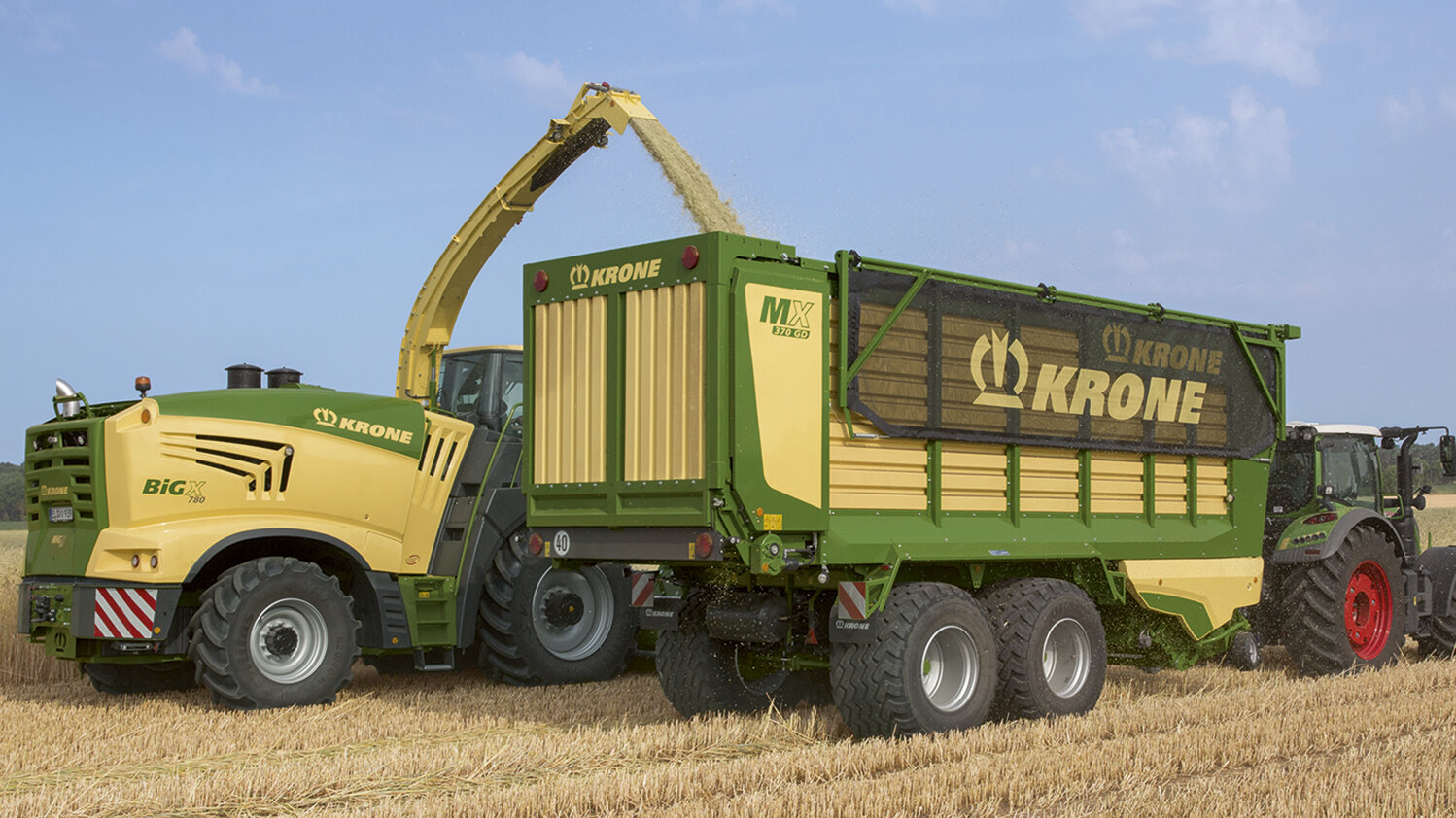

MX 330 GL/GD в качестве прицепов для транспортировки измельченной массы
MX 330 GL/GD в качестве прицепов для транспортировки измельченной массы

Благодаря своему стабильному цельнометаллическому кузову и высокой разрешенной нагрузке на ось 18 т MX 330 обладает чрезвычайной надежностью и экономичностью при эксплуатации с кормоуборочными комбайнами.

MX 330 GL/GD в качестве самозагру- жающегося прицепа
MX 330 GL/GD в качестве самозагру- жающегося прицепа

Основой для равномерного и быстрого заполнения являются большая рабочая ширина захвата подборщика и режущего ротора, а также широкий и короткий транспортный канал. Нож с волнистой заточкой и широкие накладные элементы на зубьях режущего ротора обеспечивают особенно высокое качество резания.

Самозагружающиеся прицепы двойного  назначения MX 370 GL / GD и 400 GL
Самозагружающиеся прицепы двойного назначения MX 370 GL / GD и 400 GL
  • „„Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы
  • „„Объем загрузки 37 или 40 м³
  • „„Цельнометаллический кузов – под заказ с дозирующими вальцами (GD) или без (GL)
  • „„С гидравлическим подвижным передним бортом
  • „„Режущий ротор с 41 ножом

Оба самозагружающихся прицепа двойного назначения MX 370 и 400 обладают надежными конструктивными особенностями и инновационными техническими решениями линейки RX. Это создает основу для внедрения других идей, ориентированных на практику.

Надежная транспортировка
Надежная транспортировка

Длинное, узкое дышло, тандемный ходовой механизм с управляемой задней осью или в качестве опции механически принудительно управляемой осью оптимизируют ходовые качества и устойчивость, как в поле, так и на дороге.

Эксплуатация в качестве прицепов для транспортировки измельченной массы
Эксплуатация в качестве прицепов для транспортировки измельченной массы

Очень быстрая разгрузка при транспортном объеме 37 или 40 м³ и высокий допустимый общий вес до 22 т делают MX 370/400 также идеальным транспортным средством в шлейфе кормоуборочной техники. В результате этого двойного назначения прицепы MX становятся еще более экономичными.

Эксплуатация в качестве самозагружаю- щегося прицепа
Эксплуатация в качестве самозагружаю- щегося прицепа

Быстрое и равномерное заполнение с наилучшим использованием грузового пространства позволяет использовать особенно широкие подборщики, широкий транспортный канал и гидравлический поворотный передний борт. Минимальное расстояние между режущим сегментом ножа и подающими пальцами обеспечивает высочайшее качество резания (резание с защемлением).

Навеска, дышло и ходовой механизм
Навеска, дышло и ходовой механизм
  • „„Серийная нижняя навеска со сцепным шаром
  • „„Изогнутое дышло для большой высоты подъема
  • „„Подрессоренное дышло для комфортабельной езды

Изменяющиеся условия эксплуатации, высокая полезная нагрузка, тяжелые условия разгрузки, длинные транспортные маршруты и высокие скорости езды требуют от ходового механизма и навески высокого уровня устойчивости, надежности и комфорта. C прицепным устройством и шаровой головкой, наклонным дышлом и управляемым тандемным ходовым механизмом c самозагружающимся прицепом возможно справиться с любой ситуацией.

Шины
Шины

Для любых возможных условий эксплуатации в распоряжении имеются соответствующие шины следующих размеров: 710/40 R 22,5, 710/45 R 22,5, 710/45 R 26,5 и 800/45 R 26,5.

Управляемая передняя и задняя ось
Управляемая передняя и задняя ось

Дополнительная комплектация, принудительное управление задней оси, упрощает прохождение поворотов, не вредит луговой дернине и снижает износ шин. Регулировка и контроль управления производится с помощью манометров. На Ваш выбор в распоряжении имеется электронное принудительное управление. Таким образом, механизатор может принимать активное участие в управлении и, например, противодействовать сносу прицепа на склонах или на силосохранилище.

Тандемная ось
Тандемная ось

Серийно МХ оснащен комбинированной осью. Под заказ самозагружающийся прицеп можно оборудовать ходовым механизмом с гидравлической компенсацией. Это гарантирует постоянное равномерное распределение нагрузки на все четыре колеса и оптимизирует ходовые качества и безопасность движения. Для любых возможных условий эксплуатации в распоряжении имеются соответствующие шины различного размера.

Комфортное управление
Комфортное управление

Посредством двух клавиш наклоненное дышло может подниматься или опускаться непосредственно с прицепа, в результате чего облегчается агрегатирование и отцепление прицепа.

Складное дышло
Складное дышло

На MX Вы без проблем одолеете даже крутые повороты, благодаря длинной, изящной конструкции наклоненного дышла. Оно в серийной комплектации имеет подрессоривание, принимающее на себя удары в пользу комфорта езды. С помощью двух больших гидравлических цилиндров дышло поднимается высоко даже при тяжелом грузе и тем самым всегда обеспечивает достаточный дорожный просвет. Благодаря автоматике, входящей в дополнительную комплектацию, положения дышла могут заноситься в память и вызываться снова.

Нижняя навеска
Нижняя навеска

Все самозагружающиеся прицепы MX в серийной комплектации серийно оснащаются прицепным устройством со сцепным шаром 80 для разрешенной опорной нагрузки 4 т. Это обеспечивает большую маневренность при незначительном износе. В качестве опции с помощью устанавливаемого на тракторе простого сцепного шара 50, задняя тандемная ось может принудительно управляться механически поворотной тягой.

Подборщики KRONE EasyFlow
Подборщики KRONE EasyFlow
  • „„Широкий подборщик для чистого и полного подбора растительной массы
  • „„Без направляющей беговой дорожки – малое количество подвижных деталей, плавный ход и минимальные затраты на техническое обслуживание
  • „„Двойные зубья толщиной 6,5 мм с большим диаметром витков
  • „„W-образное расположение зубьев

Подборщик EasyFlow отличается своим износоустойчивым, чистым и полным подбором растительной массы – даже при сложных условиях эксплуатации и при высокой рабочей скорости. Он состоит из небольшого количества подвижных частей, поэтому работает очень спокойно и надежно.

Копирующие колеса
Копирующие колеса

Задачей двух передних копирующих колес является поддержка движения подборщика. Они являются поворотными и могут поворачиваться далеко в сторону. Желаемая рабочая высота подборщика регулируется просто и без применения инструментов. В дополнительной комплектации имеются к тому же два задних копирующих колеса, которые не проходят по колее трактора, а в тяжелых условиях уборки урожая оптимально копируют почву и снижают уровень загрязнения корма.

Прижимной валец
Прижимной валец

Подборщику при его работе помогает прижимной валец. Регулировка его высоты производится без применения инструментов и позволяет адаптироваться под вид собираемой растительной массы, к толщине валка и рабочей скорости.

W-образные зубья
W-образные зубья

Диаметр 6,5 мм и большие витки придают двойным зубьям особую прочность и износоустойчивость. Пять рядов зубьев расположены на несущей трубе волнообразно. Зубья направляют корм снаружи вовнутрь так, чтобы, например, при прохождении поворотов не нагромождалась кормовая масса. К тому же, W-образно размещенные зубья обеспечивают распределение растительной массы по всей ширине режущего ротора.

Подборщик
Подборщик

При ширине захвата 1,8 м (в соответствии с DIN 11220) подборщик без проблем подбирает даже большие валки и очень равномерно направляет в режущий ротор. Благодаря снятию нагрузки и маятниковой подвеске он очень хорошо копирует еще большие неровности рельефа почвы.

Режущий ротор KRONE
Режущий ротор KRONE
  • „„Высокая производительность загрузки благодаря широкому ротору большого диаметра
  • „„Спокойный ход благодаря спирально распложенным рядам зубьев
  • „„Ножи с легким ходом и точным резанием с защемлением

Режущий ротор прицепов МX не только производительный и не требует обслуживания, но также обладает особенно легким ходом. К тому же, он транспортирует собранную растительную массу очень бережно и равномерно. Ножи режущего аппарата работают точно, длительное время остаются острыми, а также просто меняются.

Индивидуальная защита ножей
Индивидуальная защита ножей

Каждый нож защищается индивидуально одной пружиной растяжения от перегрузки посторонними предметами. Подходящее усилие срабатывания регулируется централизовано бесступенчато. После срабатывания нож автоматически возвращается в рабочее положение.

Механизм переключения ножей
Механизм переключения ножей

Необходимая длина измельчения может удобно регулироваться с помощью центрального устройства группового переключения ножей (41, 21, 20, 0). С 41 ножами теоретическая длина измельчения достигает 37 мм В нулевом положении растительная масса остается неизмельченной.

Ножевая кассета
Ножевая кассета

Для замены тупых ножей ножевая кассета гидравлической системой опускается вниз и смещается под прицепом в сторону. После центральной разблокировки ножи легко снимаются и меняются.

Привод ротора
Привод ротора

Большой, закрытый цилиндрический редуктор приводит в действие ротор. Он рабоает в масляной ванне и выдерживают высочайшие нагрузки.

Ножи
Ножи

С помощью своих длинных режущих сегментов ножи работают особенно плавно. Волнистая заточка обеспечивает при этом очень точный срез и неизменную остроту ножей в течение длительного периода времени. Все применяемые ножи имеют одинаковую конструкцию и являются взаимозаменяемыми.

Ротор
Ротор

Режущий ротор с рабочей шириной захвата 1580 мм и диаметром 880 мм разработан для измельчения большого количества кормовой массы. Спирально расположенные восемь рядов зубьев толщиной 17 мм, имеют накладные элементы из износостойкой стали Hardox, позволяющие достигать очень длительного срока службы. «Также из высокопрочной стали «Хардокс» изготовлены контактные сегменты.» Это обеспечивает то, что зубья ротора всегда точно направляют кормовую массу при точном резании с защемлением через ряды ножей, быстро и равномерно заполняют грузовое пространство.

Устройство для заточки ножей KRONE SpeedSharp
Устройство для заточки ножей KRONE SpeedSharp
  • „„Удобная и быстрая заточка ножей
  • „„41 нож затачивается менее, чем за четыре минуты
  • „„Равномерная заточка всех ножей
  • „„Меньший расход дизельного топлива, лучшее качество корма

С помощью автоматического устройства для заточки ножей SpeedSharp Вы можете затачивать ножи за несколько минут. Заточка непосредственно на машине и непосредственно на месте нахождения предлагает универсальность и экономит Ваше время для замены тупых ножей. Это важное условие для постоянно хорошего качества корма и низкого расхода топлива.

Везде одинаковая заточка
Везде одинаковая заточка

Каждый шлифовальный круг прижимается конической пружиной к дисковому ножу. Так даже при различном износе всех ножей достигается одинаковая заточка, и при минимальном износе материала – одинаковая острота.

Шлифовальные круги
Шлифовальные круги

Сегменты с широким перекрытием веерных шлифовальных кругов имеют особенно высокую производительность заточки. Благодаря «холодной» заточке они предотвращают прокаливание ножей.

Быстро и надежно
Быстро и надежно

41 нож может затачиваться меньше, чем за четыре минуты. При этом искры от заточки надежно уходят вверх.

Нажатием кнопки
Нажатием кнопки

Как ножевая кассета, так и точильное устройство, управляются удобно нажатием кнопки на прицепе.

Гидравлическое соединение
Гидравлическое соединение

Путем соединения двух гидравлических шлангов на раме транспортного средства производится соединение для привода точильного устройства.

Подготовка
Подготовка

Перед заточкой ножевая кассета отводится в сторону рядом с прицепом. Затем точильное устройство откидывается вверх и занимает положение над ножами. Затем ножи фиксируются крепежным гребнем.

Грузовое пространство
Грузовое пространство
  • „„Цельнометаллическое днище и кузов
  • „„Поворотные торцовые борта
  • „„Двойной донный скребковый транспортер наклоненный вперед
  • „„На выбор – с дозирующими вальцами или без
  • „„Поперечный ленточный транспортер в дополнительной комплектации для подачи свежего зеленого корма в животноводческом помещении

Самозагружающиеся прицепы двойного назначения MX оснащены цельнометаллическим грузовым пространством для самой жесткой эксплуатации на практике. Подвижный передний борт облегчает загрузку с подборщика или кормоуборочных комбайнов. Посредством стабильного донного транспортера корм разгружается быстро и равномерно.

На работающем ленточном транспортере
На работающем ленточном транспортере

Идеальным для подачи свежего зеленого корма является входящий в дополнительную комплектацию поперечный ленточный транспортер. С помощью ленточного транспортера шириной 90 см корм может разгружаться с обеих сторон на кормовой стол. Как альтернативный вариант возможна классическая разгрузка через дозирующие вальцы без переоборудования. Поперечный ленточный транспортер соединенный с задним откидным бортом в форме «рюкзака» переводится при открытии вместе с задним откридным бортом вверх.

Равномерное распределение
Равномерное распределение

Если на траншейном силосохранилище желателен особенно равномерный шлейф кормовой массы по всей ширине прицепа, то целесообразно использование двух или трех дозирующих вальцов с V-образно расположенными рядами зубьев и более быстро вращающийся валец.

С дозирующими вальцами
С дозирующими вальцами

Модели MX GD имеют на выбор два или три дозирующие вальца, которые обеспечивают равномерную укладку шлейфа кормовой массы. Они защищены муфтой в главном карданном валу. Так кормовая масса может разгружаться быстро и мощно.

Автоматическая система загрузки
Автоматическая система загрузки

Опция – донный скребковый транспортер для снятия нагрузки с механизатора может активироваться и управляться посредством датчиков. В процессе загрузки PowerLoad измеряет давление корма на передний борт (справа). Другой датчик регистрирует объем на торцовом борту посредством отклонения маятниковой части (слева). Когда достигаются предварительно заданные параметры, донный скребковый транспортер автоматически приводится в действие. В зависимости от типа кормовой массы оба датчика также можно использовать по отдельности.

Донный скребковый транспортер
Донный скребковый транспортер

Четыре высококачественные круглозвенные цепи с поперечными рейками из швеллерного профиля в сочетании с двусторонним гидравлическим приводом донного скребкового транспортёра и ускоренным ходом, обеспечивают быструю и надежную разгрузку даже самой тяжелой кормовой массы. Донный скребковый транспортер снижается к передней части. В результате этого снижается длина транспортного канала, через который проходит корм. Таким образом, не наносится вреда корму, снижается требуемая мощность трактора и повышается производительность загрузки.

Система освещения
Система освещения

За комфортную работу в темноте отвечает на прицепах MX внешнее и внутреннее светодиодное освещение. В верхней части бортов в дополнительной комплектации устанавливаются четыре светодиодные рейки для освещения внутреннего пространства. К тому же, под заказ можно установить до четырех светодиодных фары для освещения внешней зоны. Их можно включать и отключать посредством терминала управления.

Входной люк
Входной люк

Оснащенные дозирующими вальцами самозагружающиеся прицепы МХ имеют с левой стороны большой входной люк. С помощью откидной лестницы и бокового поручня Вы безопасно попадаете через открываемую в сторону дверцу в грузовое пространство.

Фиксация груза
Фиксация груза

После полной загрузки собранная растительная масса фиксируется посредством двухсекционных крышек кузова, чтобы избежать потери при транспортировке. Состоящий из высокопрочной к разрыву ткани тент управляется из кабины трактора с помощью терминала управления посредством двух гидравлических моторов.

Откидная часть борта
Откидная часть борта

Прямой передний борт MX 330 серийно оснащен гидравлически приводимой откидной частью. С ее помощью может в значительной степени упрощаться работа на участке в режиме транспортировки измельченной массы. Для этого направляющий щиток зеленой массы удобно управляется с водительского сиденья.

Подвижный передний борт
Подвижный передний борт

Передний борт MX 370 и 400 смещается гидравликой. При эксплуатации в качестве прицепов для транспортировки измельченной массы передний борт находится спереди (слева) для комфортного заполнения и оптимального использования объема загрузки. При загрузке с подборщика передний борт для оптимального заполнения стоит сначала почти вертикально. Если кузов заполнен, борт перемещается вперед и освобождает приблизительно 4 м³ дополнительного объема загрузки. Во время разгрузки путем многократного, автоматического перемещения вперед и назад переднего борта может в значительной степени ускоряться процесс разгрузки.

Бортовая электроника и терминалы управления KRONE
Бортовая электроника и терминалы управления KRONE
  • „„Хороший обзор и комфорт
  • „„Простое, удобное управление
  • „„Совместимость с ISOBUS

Работа с бортовой электроникой комфорт от KRONE упрощает, улучшает и ускоряет работу с самозагружающимся прицепом двойного назначения MX. Для различных поставленных задач в распоряжении имеются два терминала управления.

Терминал управления Delta
Терминал управления Delta

Компактный терминал DS 500 оснащен цветным дисплеем 5,7". Управление на выбор производится посредством 12 функциональных клавиш, сенсорного экрана или с помощью колесика вращения на обратной стороне. Применение джойстика, входящего в дополнительную комплектацию, делает управление еще более комфортным.

Блок управления DS 100
Блок управления DS 100

Компоновка пульта управления DS 100 рассчитана специально для самозагружающихся прицепов. Таким образом, достигается оптимальная эргономия при управлении. Через центр давления клавиш механизатор получает ощутимый отклик. Это позволяет управлять машиной без визуального контакта.

Еще больше комфорта
Еще больше комфорта

Терминал управления CCI 1200 с 12-дюймовый сенсорным дисплеем дополнительно к терминалу Delta предоставляет возможность разделения экрана. Одна сторона отображает, например, все элементы управления машины, другая – изображение камеры слежения. Расширение на один джойстик AUX позволяет еще более комфортное управление машиной.

Терминал управления трактора
Терминал управления трактора

Если терминал управления трактора совместим с ISOBUS, то с его помощью можно напрямую управлять комфортной бортовой электроникой MX. В таком случае терминал KRONE не требуется и управление к тому же значительно упрощается.

Легкое взвешивание
Легкое взвешивание

Со взвешивающим устройством, входящим в дополнительную оснастку, посредством измерительных тензодатчиков на шасси и наклонном дышле может определяться и заноситься в память вес груза.

Масло только по мере необходимости
Масло только по мере необходимости

Комфортная бортовая гидравлическая система подходит для систем с обратной связью. Гидравлическая система с обратной связью подает гидравлическую жидкость лишь тогда, когда это действительно требуется прицепу. Вследствие этого снимается нагрузка с трактора. Если гидравлической системы с обратной связью нет, то работать можно также с постоянной гидравлической системой.

Высокий комфорт управления
Высокий комфорт управления

Бортовая электроника KRONE совместима с ISOBUS. Она позволяет, например, использовать автоматическую систему загрузки и разгрузки.

Модели

MX
MX 330 GL MX 330 GD MX 370 GL MX 370 GD MX 400 GL
Обозначение Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы Самозагружающиеся прицепы и прицепы для транспортировки измельченной массы конфигурировать
Емкость (м³) 33 33 37 37 40 конфигурировать
Рабочая ширина подборщика (м) 1.80 1.80 1.80 1.80 1.80 конфигурировать
37 37 37 37 37 конфигурировать
Количество дозирующих валов - 2 / 3 - 2 / 3 - конфигурировать
Потребляемая мощность (кВт/л.с.) 88 / 120 88 / 120 103 / 140 103 / 140 103 / 140 конфигурировать
конфигурировать конфигурировать конфигурировать конфигурировать конфигурировать

Крупнотоннажные погрузочные вагоны с транспортным объемом от 33 до 40 м³
