Fortima

• Fortima с двумя различными системами прессования - константная или вариабельная
• Производительный подборщик EasyFlow для чистого подбора валка
• Высокоточный режущий аппарат MultiCut принудительная резка обеспечивает наилучшее качество корма
• Цепной планчатый транспортер для любого применения
• Обмотка шпагатом или сеткой для идеальной формы рулона

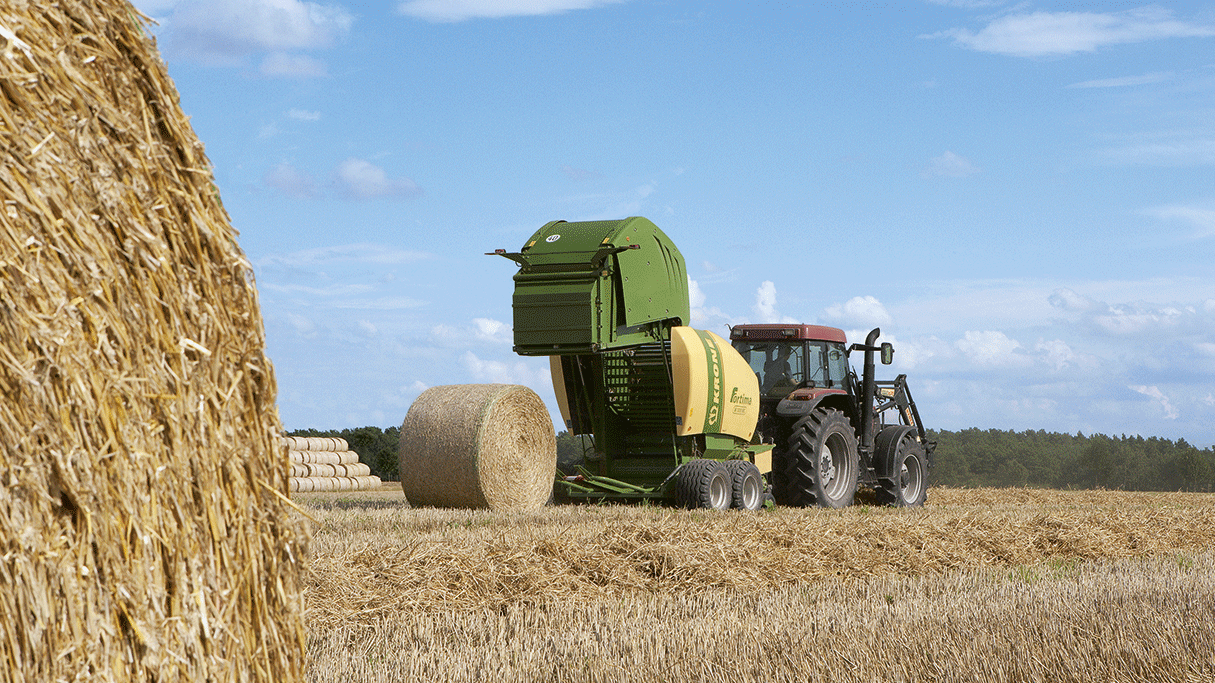

KRONE Fortima готова к любому применению. Рулонный пресс-подборщик впечатляет своей простой конструкцией и интуитивно понятным управлением. Благодаря цепочно-трубчатому транспортеру можно без проблем прессовать любые кормовые материалы. Неважно сено, солома или сенаж!

• „В качестве рулонного пресс-подборщика – Fortima F 1250 и F 1600
• „В качестве рулонного пресс-подборщика с режущим аппаратом – Fortima F 1250 MC и F 1600 MC
• „Диаметр рулона 1,25 м или 1,55 м

Используйте преимущество рулонных пресс-подборщиков с константной камерой Fortima F 1250 и F 1600 с режущим аппаратом MultiCut и без него. С помощью не требующего управления подборщика, цепочно-трубчатого транспортера с цепями повышенной прочност и высокой плотности прессования, наглядной конструкции,
высочайшего срока службы и удобства технического обслуживания – эти прессподборщики оказывают убедительное впечатлениек и быстро окупаются.

Слой за слоем цепочно-трубчатый транспортер формирует подобранную подборщиком массу в прессовальной камере в прочные, стабильной формы рулоны. Большим плюсом цепочно-трубчатого транспортера являются превосходные характеристики подачи. Принятая камерой масса начинает вращаться раньше. Рулон формируется быстрее. А сердцевина рулона будет более плотной. Рулон имеет более высокую плотность и вследствие этого больший вес – аргументы, важные для заготовки качественного силоса и экономии транспортных расходов.

Концепция KRONE с полностью закрытой прессовальной камерой и цепочно-трубчатым транспортером превосходно зарекомендовала себя на протяжении многих десятилетий во всем мире при различных условиях эксплуатации.

Для продления интервала натяжения и срока службы предварительное натяжение цепочно-трубчатого транспортера удерживается постоянным благодаря регулируемому натяжному устройству.

Пресс-подборщик с константной камерой Fortima от KRONE имеет простую конструкцию и лишь малое количество приводный цепей. Это снижает энергозатраты, облегчает выполнение сервисных работ и технического обслуживания и повышает надежность.

Выбрасыватель рулона не только перемещает рулон из области движения задней части пресс-подборщика, но служит также приемным лотком. Ваша выгода: Вы можете продолжать работу, пока закрывается задняя часть.

• Как рулонный пресс-подборщик с режущим аппаратом – Fortima V 1500 MC
• Бесступенчато регулируемый диаметр рулона от 1,00 м до 1,50 м

Рулонный пресс-подборщик с вариабельной прессовальной камерой Fortima V 1500 MC соответствует всем требованиям. Используя всего одну машину Вы сможете прессовать рулоны диаметром от 1,00°м до 1,50°м. Меньшие рулоны предпочитают при заготовке травяного сенажа, а большего размера для сена и соломы.

Главным образом они нужны для заготовки сенажа в рулонах. Небольшие рулоны быстрее легче развязываются, легче перемещаются и транспортируются. С диаметром от 1,00 до 1,30 м рулоны превосходно подходят для многих стандартных устройств для обматывания пленкой.

В первую очередь они предпочтительны для заготовки соломы и сена. По сравнению с рулонами небольшого размера рулоны большого диаметра позволяют повышать производительность, экономят средства для обмотки и затраты на погрузочные работы и уборку.

Fortima имеет два цепочно-трубчатых транспортера. Разделение на передний и задний цепочно-трубчатый транспортер позволяет получать высокую плотность прессования и идеально сформированные рулоны.

Слой за слоем оба сегмента цепочно-трубчатого транспортера с самого начала уплотняют подаваемую подборщиком массу и формуют рулоны устойчивой формы. Превосходные характеристики трубок транспортера обеспечивают перемещение рулона на каждой фазе. Регулируемое давление прессования задается с помощью гидравлической системы посредством передних и задних натяжных кронштейнов. Когда рулон достигает установленного диаметра, он обматывается шпагатом или сеткой. В завершение открывается задняя часть пресс-подборщика, и рулон выходит из камеры.

• „Бесступенчато регулируемая плотность прессования
• „Более быстрый и надежный старт формирования рулона обеспечивает дополнительный спиральный валец
• Выбрасыватель рулона, входящий в дополнительную комплектацию, активно выталкивает рулон приводными штангами

KRONE знает требования практики. Наряду с высокой плотностью прессования пресс-подборщики KRONE обладают чрезвычайной прочностью и простотой, предлагают богатый выбор оснастки и отличаются высоким комфортом эксплуатации.

При регулируемой прессовальной камере желаемая плотность прессования регулируется бесступенчато с помощью двух гидравлических цилиндров. Необходимое давление прессования устанавливается на регулирующем клапане с манометром.

Два гидравлических цилиндра, размещенные слева и справа на задней крышке камеры прессования, обеспечивают на вариабельных пресс-подборщиках Fortima полное давление прессования в задней области прессовальной камеры.

Fortima имеет не только стартовый валец с планками, но и дополнительно спиральный валец со скребком. Это обеспечивает быстрый старт рулона и оптимизирует процесс прессования.

Выбрасыватель рулона, являющийся дополнительной оснасткой, на Fortima с вариабельной прессовальной камерой соединен посредством приводных штанг с задним откидным бортом. При поднятии задней крышки камеры отклоняется выбрасыватель рулона. Рулон выкатывается из зоны движения задней откидной крышки. Сдавание назад после процесса связывания излишне.

Небольшое количество приводных цепей для рулонных пресс-подборщиков Fortima – это снижает энергозатраты и повышает надежность машин.

Главный редуктор на входе (540 об/мин) расположен по центру. Приводы с обеих сторон обеспечивают короткий путь передачи силы и предоставляют оптимальное распределение мощности на подборщик, подающий или режущий ротор и цепочно-трубчатый транспортер.

• Компенсация неровностей рельефа почвы
• Высокий комфорт движения
• Спокойный режим движения за трактором

Для специальных условий эксплуатации необходима соответствующая оснастка. По этой причине компания KRONE для Fortima предлагает различные варианты ходовых механизмов. Независимо от того, какая применяется ось, стандартная или тандемная, с тормозами или без, пневматическая или гидравлическая тормозная система для экспортного варианта: У Вас есть выбор.

Внезависимости от применения тяговой вилки, маятникового прицепного устройства, заднего крюка: с помощью сцепной петли 40 мм для верхней навески, сцепной петли 40/50 мм – для нижней навески, прицепного устройства со сцепным шаром 80 и регулируемого по высоте дышла пресс-подборщики Fortima всегда могут оснащаться в индивидуальном порядке.

Высота опорной стойки регулируется посредством ходового винта. Нижняя часть имеет телескопическую функцию. Благодаря этому Вы получаете свободное пространство для объемных валков.

Стандартная ось Fortima оснащается шинами от 11.5/80 -15.3 10 PR до 500/50 -17 10 PR. Широкие шины не наносят вреда почве и практически не оставляют после себя колеи.

Тандемная ось, входящая в дополнительную комплектацию, отвечает не только за сохранение почвы, но также за плавный и надежный ход. Тандемная ось может оснащаться шинами от 11.5/80 -15.3 10 PR до 19.0/45 -17 10 PR.

Пневматическая тормозная система для Fortima V 1500 является дополнительной оснасткой. В экспортном варианте Fortima может оснащаться гидравлическим тормозом.

• Большая производительность в результате чистого подбора
• Плавный ход
• Минимальный износ – меньше техобслуживания

Впервые KRONE предлагает рынку подборщик EasyFlow, не требующий управления, который обходится без направляющей беговой дорожки. Преимущества видны как на ладони: EasyFlow по сравнению с управляемыми механизмами имеет более простую конструкцию, меньшее количество движущихся частей и очень плавный ход. В результате этого снижается износ и затраты на техническое и сервисное обслуживание. EasyFlow отличается высокой производительностью и чистой работой.

Подборщик KRONE EasyFlow имеет рабочую ширину захвата 2,05м (в соответствии с DIN 11220). Это позволит производить чистый подбор даже в углах и на поворотах.

Изюминкой этого подборщика является особая конструкция оцинкованных скребков. Он обеспечивает непрерывный поток зеленой массы при опускании пальцев. Таким образом, управление зубьями посредством направляющей беговой дорожки не требуется.

Прижимной валец предотвращает отодвигание корма при валке неравномерной толщины. Это обеспечивает постоянно высокую производительность при высочайшей продуктивности подбора и непрерывность поток растительной массы.

Большие шнеки направляют растительную массу, собранную по бокам, к центру, и обеспечивают бесперебойный поток от широкого подборщика к более узкой прессовальной камере.

Благодаря пяти рядам зубьев и расстоянию между ними 55 мм EasyFlow чисто подбирает даже короткую растительную массу. Оцинкованные металлические скребки обладают высоким сроком службы.

Подборщик EasyFlow с подающим или режущим ротором образует компактную секцию. Увеличенный втягивающий зазор и расположение подающего или режущего ротора непосредственно за подборщиком увеличивают его производительность и обеспечивают постоянный поток растительной массы, даже при короткой растительной массе.

Без режущего аппарата Fortima серийно оснащена высокопроизводительным подающим ротором.

Привод подборщика – это цепной привод с автоматическим натяжением. Соединение со срезным болтом служит в качестве защиты от перегрузок.

Регулировка высоты производится быстро и просто посредством реек с отверстиями на копирующих колесах. Благодаря пневматическим шинам подборщик идет очень спокойно.

Подборщик легко фиксируется по высоте. Эта настройка предпочтительна в первую очередь для уборки соломы при глубокой технологической колее и больших неровностях рельефа почвы.

• „Высочайшее качество скашивания благодаря принудительному срезу
• „Длина измельчения 64 мм при максимум 17 ножах
• „Быстрая настройка длины измельчения с помощью центрального механизма переключения ножей

С максимальным количеством ножей, 17 штук, роторного режущего аппарата KRONE MultiCut получается превосходный короткий срез, который быстро окупает себя. Вы повысите плотность прессования, качество сенажа и обеспечите легкое и быстрое развязывание рулонов в кормовом проходе. Коротко порезанная солома имеет лучшую впитывающую способность и лучше поддается распределению и уборке.

Гениальная конструкция: Весь режущий и подающий агрегат с 17 ножами, механизм центрального переключения ножей посредством включающего вала для 17-15 -7- 0 ножей, гидравлический механизм переключения в ну-левое положение для устранения возможных пробок кормовой массы и мощный привод с цилиндрически-ми шестернями продуманы до мелочей.

Ножи KRONEгрупповое переключение для 17-15 -7- 0 ножей при резке. Быстро и легко необходимое количество ножей переводится в канал посредством включающего вала. Изменяя дистанцию между ножами в режущем блоке длина резки изменяется до 64 мм.

Двойные зубья ротора непрерывно затягивают заготавливаемый корм через ряды ножей. В связи с тем, что расстояние между ножами и двойными зубьями весьма незначительное, корм не может теряться. Измельчение производится чисто и точно.

С диаметром 415 мм режущий и подающий ротор имеет особенно высокую «поглощающую способность». V-образно расположенные двойные зубья непрерывно затягивают заготавливаемый корм через ножи. Пиковые усилия гасятся, так как производится последовательное резание.

Привод режущего и подающего роторов состоит из больших цилиндрических шестерен, что позволяет ему выдерживать самые высокие нагрузки. Он имеет геометрическое замыкание и работает даже при неравномерно сформированных валках.

C максимум 17 ножами и минимальным расстоянием между ножами 64 мм позволяет легко развязывать и распределять рулоны. Ножи расположены в один ряд. Это обеспечивает превосходное качество резки.

Для демонтажа ножи, зафиксированные валом, разблокируются. Вал поворачивается на 90 градусов. Ножи снимаются быстро и удобно по направлению вверх.

Режущие и подающие роторы могут, по мере необходимости, в дополнительной комплектации, проворачиваться назад также гидравлически.

Автоматическая защита от посторонних предметовNonStop и гидравлическое переключение ножей в нулевое положение входят в серийную оснастку. Они служат для устранения нагромождения кормовой массы в подающем канале.

Ножи Fortima режут по всей длине. Протягивающее измельчение снижает затраты мощности. Волнистая заточка обеспечивает неизменную остроту ножей в течение длительного периода времени.

Для заточки или замены разблокированные ножи вынимаются по направлению вверх. Вам не потребуется инструмент.

• Высокая плотность прессования
• Надежная подача рулонов
• Меньшие потери от раструшивания
• Небольшая рекомендуемая мощность трактора

Рулонные пресс-подборщики применяются во всем мире. И поэтому функционально они должны подходить для различных условий эксплуатации, для соломы, сена и сенажа. Цепочно-трубчатый транспортер KRONE работает при всех данных условиях надежно, и выполняет практические требования профессионалов.

Благодаря лучшему распределению нагрузки на несколько звеньев цепи и небольшому изменению угла при больших направляющих и ведущих роликах цепочно-трубчатые транспортеры имеют небольшой износ, выдерживают высокие нагрузки и работают чрезвычайно спокойно. При необходимости звенья цепи легко заменить.

Цепочно-трубчатый транспортер KRONE не наносит вреда заготавливаемой растительной массе и обеспечивает благодаря эффекту зубчатого сцепления надежное перемещение рулона при максимально высокой плотности прессования.

• На выбор двойная или четырехкратная вязка шпагатом
• Короткое время обвязки
• Высокая почасовая производительность

В зависимости от используемой бортовой электроники (Meдиум или Комфорт) пресс-подборщики Fortima могут оснащаться двойной шпагатной вязкой или экономящей время четырехкратной шпагатной вязкой. В обоих вариантах сильный нахлест нитей на поверхности рулона и многократная обмотка в крайней области отвечают за стабильную форму рулона.

Ступенчатый шкив задает количество намоток шпагата. Две направляющие обеспечивают равномерное поперечное распределение всех четырех нитей шпагата по всей ширине камеры. При запуске процесса обвязывания шпагаты от резинового и прижимного вальца направляются в прессовальную камеру, а затем захватываются вращающимся рулоном.

Четырьмя шпагатами (1 - 4) рулоны обматываются многократно. В зависимости от настройки в области краев рулона работа производится с большим или меньшим количеством обмоток. Четырехкратная обмотка отвечает за стабильные рулоны. Рулоны сохраняют свою форму даже после многократного перемещения.

До 11 рулонов шпагата могут укладываться в большое отделение для хранения. Поперечины удерживают рулоны шпагата сбоку и обеспечивают бесперебойное разматывание нитей.

Старт шпагатной вязки запускается при помощи электромотора. Мотор натягивает приводной ремень, который приводит в действие резиновый ролик для затягивания шпагата.

• Короткое время обвязывания – больше рулонов за час
• Быстрое и легкое развязывание рулонов в животноводческом помещении
• Надежный захват сетки и короткий ход

Устройство обвязки впечатляет своей конструкцией и функциями. Преимущества обматывания сеткой по сравнению со шпагатной вязкой – это более короткое время процесса обмотки и тем самым более высокая производительность по количеству рулонов. Устройство для обматывания сеткой оснащается рулонами сетки длиной до 3600 м.

В просторном и водозащищенном отделении размещаются три рулона сетки. Крепление обеспечивает прочность посадки установленных рулонов сетки длиной до 3.60 м.0 м оснащенные сеткой рулоны.

При заправке связывающего материала Вы находитесь в удобном положении перед машиной. Рулон сетки надвигается на выдвинутый захватывающий вал. Затем в устройство для обматывания подается сетка.

Количество выполненных обмоток сетки определяется при помощи зубчатого колеса с датчиком и передается бортовому компьютеру. Если достигается предварительно заданное количество обмоток, то сетка обрезается автоматически.

Запуск обматывания сеткой инициируется после завершенного процесса прессования автоматически или посредством электромотора.

С помощью регулируемого натяжителя материала для обмотки, рулоны туго обматываются и сохраняют форму даже после транспортировки.

• Лучший доступ для упрощения обслуживания
• Автоматическая смазка приводных цепей - опция для Fortima с константной камерой
• Автоматическое натяжение цепей

Пресс-подборщик Fortima рассчитан не только на высокую производительность и плотность прессования, но впечатляет также своей понятной конструкцией и показательным доступом. Смазочные рейки и автоматическая смазка цепей снижают затраты на техническое обслуживание до минимума.

Централизованная смазка цепи с большим баком и эксцентриковым насосом снижает расходы на техобслуживание и еще больше повышает экономичность Fortima. Регулируемый эксцентриковый насос направляет масло к приводным цепям.

Для предотвращения поломок из-за загрязненного масла, перед гидравлической системой установлен масляный фильтр с оптическим индикатором загрязнения. Он обеспечивает оптимальнуюэксплуатационную надежность.

Пружинныйавтоматический натяжитель цепей снижает расходы на техобслуживание и повы- шает срок службы цепей.

Все скрытые точки смазки объединены в наглядных смазочных рейках, доступ к которым не составит трудностей. Это экономит время при техобслуживании и повышает уровень комфорта.

• Удобство графической операционной среды
• Понятная конструкция
• Простое управление

Для снятия нагрузки с механизатора можно выбрать различные варианты электронного управления и обслуживания. Посредством понятно структурированных дисплеев различных терминалов управления тракторист получает информацию о рабочем состоянии Fortima, и при необходимости принимает меры.

Все пресс-подборщики Fortima серийно оснащены электроникой Meдиум. В таком случае сбоку фронтальной части агреата имеется два указателя, отображающих актуальное давление с левой и правой стороны прессовальной камеры. Для автоматической обработки сенсорных импульсов и управления пультами они могут оснащаться в дополнительной комплектации бортовой электроникой Комфорт.

Серийный блок управления для Fortima F отображает окончательное давление прессования, переключает обматывание с сетки на шпагат и активирует включение групп ножей и управление подборщиком.

С помощью блока управления DS 100 все функции пресса Fortia можно удобно выбрать нажатием кнопки. Специальное расположение функций позволяет полное и очень комфортное управление машиной.

Терминал управления DS 500 очень просто управляется посредством своего 5,7" цветного сенсорного дисплея или 12 функциональных клавиш, а также поворотного фазового регулятора. Наряду с давлением прессования, диаметром рулонов и пуском связывания отображается также количество рулонов. Дополнительно могут вызываться функции клапанов и датчиков.

С помощью камеры можно контролировать как функцию, так и окружающее пространство вокруг VariPack Plus. Это повышает как простоту использования, так и безопасность движения машины. Изображение с камеры может отображаться на отдельном экране или на терминале CCI.

Fortima может управлятся на выбор терминалом CCI 800 или CCI 1200. Отличный обзор на 8 и 12 дюймовых ISOBUS терминалах с большим цветным сенсорным дисплеем. В комбинации с камерой наблюдения не требуется дополнительный монитор. Удобно на дисплее могут отображаться рядом управление машины и изображение с камер.
