VariPack

Рулонный пресс-подборщик

VariPack

Рулонные пресс-подборщики

KRONE VariPack с ременной камерой прессования был разработан специально для эксплуатации с сухим материалом Он характеризуется простой технологией, а также высокой производительностью и плотностью прессования.

  • Высокопроизводительная специальная техника для сухих заготавливаемых культур
  • Подборщик EasyFlow без направляющей беговой дорожки с небольшим количеством движущихся частей
  • Интегральный ротор и интегральный режущий ротор для максимальной производительности
  • Режущий аппарат XC для точного и легкого резания
  • Концепция привода для надежного запуска формирования и идеальной формы рулона
  • Экстремально высокая плотность прессования
  • Серийный направляющий лоток сетки для комфортной укладки катуши
  • Особенно комфортное обслуживание благодаря полностью автоматической централизованной смазке цепей маслом и консистентной смазки основных подвижных деталей
Please accept marketing-cookies to see this content.

Видео о продукте

KRONE VariPack

KRONE VariPack с ременной камерой прессования был разработан специально для эксплуатации с сухим материалом. Он характеризуется простой технологией, а также высокой производительностью и плотностью прессования.

Отзыв о работе

KRONE VariPack Roundbaler in North America

Please accept marketing-cookies to see this content.

Особенности продукта

VariPack Рулонные пресс-подборщики
VariPack Рулонные пресс-подборщики
  • Высокопроизводительная специальная техника для сухих заготавливаемых культур
  • Подборщик EasyFlow без направляющей беговой дорожки с небольшим количеством движущихся частей
  • Интегральный ротор и интегральный режущий ротор для максимальной производительности
  • Режущий аппарат XC для точного и легкого резания
  • Концепция привода для надежного запуска формирования и идеальной формы рулона
  • Экстремально высокая плотность прессования
  • „Серийный направляющий лоток рулона сетки для комфортной укладки
  • Особенно комфортное обслуживание благодаря полностью автоматической централизованной смазке цепей маслом и консистентной смазки основных подвижных деталей
Подборщики KRONE EasyFlow
Подборщики KRONE EasyFlow
  • „ Чисто – подборщик шириной 2,15 м для чистого и полного подбора растительной массы
  • „ Надежно – надежность – двойные зубья толщиной 6 мм с большим диаметром витков
  • „ Долговечно – минимальный износ благодаря меньшему количеству подвижных деталей

Широкий подборщик EasyFlow на VariPack полностью подбирает растительную массу также в тяжелых условиях и при высокой рабочей скорости. Благодаря простой конструкции с небольшим количеством подвижных частей, этот подборщик убеждает в использовании с малым износом и длительным сроком службы.

Копирующие колеса
Копирующие колеса

Подборщик EasyFlow ведут два боковых копирующих колеса. Необходимая рабочая высота подборщика регулируется без инструментов посредством рейки с отверстиями.

Прижимной валец
Прижимной валец

Подборщику при его работе помогает прижимной валец. Он прощупывает высоту валка и подготавливает его для чистого подбора подборщиком. Просто выполняемая регулировка высоты позволяет быстро адаптироваться к соответствующему заготавливаемому материалу, размеру валка и рабочей скорости. Это обеспечивает чистый и полный подбор заготавливаемой растительной массы.

Хорошо без направляющей беговой дорожки / Прочные двойные зубья
Хорошо без направляющей беговой дорожки / Прочные двойные зубья

С EasyFlow компания KRONE приняла хорошее решение убрав управление зубьями посредством беговой дорожки. Вместо большого количества подвижных, подлежащих износу узлов контактные сегменты специальной формы просто и очень эффективно обеспечивают неизменно правильный угол атаки и идеальную рабочую длину зубьев. Прочные двойные зубья 6 мм диаметром зубьев и широкие радиусы витков характеризуются особенной прочностью и износоустойчивостью. Благодаря расстоянию между зубьями 55 мм EasyFlow чисто подбирает даже короткую и тяжелую растительную массу.

Подборщик EasyFlow
Подборщик EasyFlow

Благодаря своей рабочей ширине захвата 2,15 мм подборщик EasyFlow обладает крайне высокой производительностью. Он подбирает также широкие валки своими W-образно расположенными двойными зубья ми очень хорошо и направляет массу на подающий и режущий ротор особенно равномерно. Благодаря снятию нагрузки пружинами и маятниковой навеске, EasyFlow может копировать даже большие неровности рельефа почвы.

Интегральный ротор KRONE
Интегральный ротор KRONE
  • Вариабельный – на выбор, подающий ротор или режущий ротор с 17 ножами
  • „Мощный – диаметр ротора 530 мм для высокой производительности
  • „Гомогенный – встроенные в ротор подающие вальцы для равномерного потока растительной массы
  • „Точность – лучшее качество резания благодаря принудительному режущему ротору
  • „Простота – опускаемое режущее и подающее днище для удаления забиваний

Встроенный ротор, поставляемый с режущим аппаратом или без него, впечатляет своей прочной конструкцией и надежностью. Благодаря встроеным боковым подающим вальцам, значительно снижается количество движущихся частей. Это упрощает очистку и техобслуживание, обеспечивая тем самым длительный срок службы машины.

Днище подающего и режущего ротора
Днище подающего и режущего ротора

Это позволяет быстро и удобно снимать забивания из кабины трактора: просто опустите режущий аппарат или днище подающего канала, а затем включите карданный вал, чтобы убрать засорение. Затем поднимите его днище снова и продолжайте прессование.

Привод
Привод

Подборщик, а также интегральный ротор приводятся в действие посредством цепи толщиной 1 ¼ дюйма. Эта простая и прочная конструкция с небольшим количеством движущихся частей обеспечивает простое техническое обслуживание и небольшой износ.

Компактная конструкция
Компактная конструкция

Посредством интеграции подающих вальцов в роторе получается надежная и равномерная передача материала от подборщика к ротору. Это обеспечивает равномерный поток растительной массы и улучшает эксплуатационную надежность машины.

Интегральный ротор
Интегральный ротор

В VariPack боковые подающие вальцы интегрированы как в режущий ротор (слева), так и в подающий ротор (справа). По этой причине для подборщика и ротора требуется только один привод. Комбинация спиральных зубьев с подающими шнеками обеспечивает идеальное распределение по всей ширине ротора. Это способствует одинаково высокому качеству резки и весу рулонов.

Муфта для освобождения привода
Муфта для освобождения привода

Привод подающего механизма режущего аппарата может быть разъединен с помощью стандартной кулачковой муфты с правой стороны пресс-подборщика. Это облегчает замену ножей, так как ротор можно проворачивать вручную.

Замена ножей
Замена ножей

Установка и демонтаж ножей производится при полностью опущенном днище устройства с ножами. Для снятия блокировки с ножей одновременно и централизовано разгружаются все пружины индивидуальной защиты ножей. Затем ножи легко вынимаются по направлению вверх при удобном положении тела.

Устройство переключения по группам
Устройство переключения по группам

KRONE VariPack 165 XC и 190 ХС располагают режущим аппаратом с 17 ножами. Переключение по группам, которым можно управлять вручную непосредственно на машине, позволяет использовать ножи 0/8/9 или 17. Ножи можно удобно переключать с помощью рычага. Таким образом, длина измельчения может адаптироваться между 128 и 64 мм быстро и просто к соответствующим условиям задания. Также можно обеспечить использование нескольких групп ножей, чтобы даже в долгие рабочие дни всегда измельчать острыми ножами.

Качество среза
Качество среза

Двойные зубья ротора непрерывно затягивают заготавливаемую массу через ряды ножей. Благодаря этому предотвращается проскальзывание стеблей. Это повышает вес рулона, так как измельченная растительная масса может проще уплотняться. Спиральное размещение зубьев предотвращает пиковые нагрузки во время резки и способствует спокойному и равномерному ходу машины.

Индивидуальная защита ножей
Индивидуальная защита ножей

Благодаря пружинным защитным элементам ножи защищаются от повреждений. При контакте с посторонними предметами каждый нож может отдельно опускаться, а затем автоматически возвращаться в свою исходную позицию. Все другие ножи остаются в это время в рабочем положении. Это способствует одинаково высокому качеству измельчения в рулоне.

Ножи
Ножи

Благодаря их длине, овальному режущему сегменту и протягивающей резке ножи работают с особенной экономией энергии. Благодаря волнистой заточке режущих сегментов любые виды кормовой массы режутся очень точно, а ножи остаются заточенными дольше. Все ножи кассеты имеют одинаковую конструкцию и могут заменять друг друга в любом порядке.

Прессовальная камера KRONE
Прессовальная камера KRONE
  • „ Надежно – четыре плоских ремня для лучшего уплотнения сухой убираемой культуры
  • „ Быстро – скорость вращения 110 м/мин
  • „ Просто – регулировка плотности прессования и мягкой сердцевины рулона через терминал

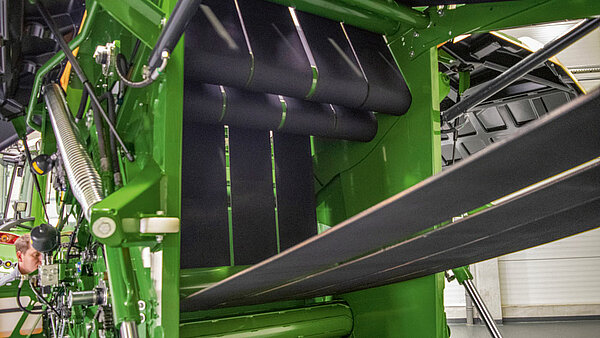

Четыре бесконечных плоских ремня работают в камере прессования VariPack. Эта система делает их специалистами по сухим культурам, таким как солома или сено. Регулировка «мягкой сердцевины» позволяет оптимально прессовать рулон для последующего использования.

Привод ремней
Привод ремней

Для надежного вращения материала, мощность передается на приводные ролики ремней через прочный цепной привод.

Конструкция прессовальной камеры
Конструкция прессовальной камеры

Стартовый валец и два вальца сетки в сочетании с плоскими лентами обеспечивают оптимальный запуск рулонов. Кроме того, вальцы обеспечивают надежное вращение рулона при заполненной камере прессования.

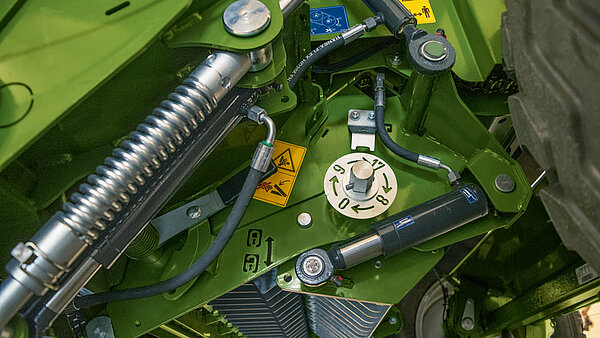

Настройка мягкой сердцевины
Настройка мягкой сердцевины

На VariPack может регулироваться давление прессования сердцевины рулона, а также внутреннего и внешнего слоев индивидуально на терминале. Так рулоны могут оптимально прессоваться для дальнейшего применения. При больших транспортных участках с максимальной плотностью, при последующей сушке с мягкой сердцевиной.

Размер рулона
Размер рулона

По причине их конструкции модели VariPack могут спрессовывать рулоны различного диаметра. Рулоны VariPack V 165 (XC) имеют диаметр от 0,80 до 1,65 м. VariPack V 190 (XC) позволяет прессовать массу диаметром от 0,80 до 1,90 м. Таким образом, размер рулонов может быть адаптирован для дальнейшего использования, например, к порциям определенных размеров при кормлении или до определенного диаметра при сушке рулона.

KRONE обматывание сеткой
KRONE обматывание сеткой
  • „На выбор – обвязка сеткой или шпагатом
  • Просто – простая заправка благодаря прочно установленному толкателю сетки
  • „Обозримо – во время прессования хорошо просматривается водителем
  • „Комфортно – автоматический запуск связывания при заполненной прессовальной камере

Вязальное устройство VariPack работает особенно надежно, имеет простую конструкцию и удобно обслуживается. С помощью опционального откидного затвора сетки нет необходимости поднимать руками рулоны сетки. Прочно установленный толкатель сетки облегчает заправку сетки. Как с сеткой, так и со шпагатом с собой перевозится запас для длительных рабочих дней.

Запас рулонов сетки
Запас рулонов сетки

Наряду с установленными рулонами сетки с обеих сторон машины имеется еще один дополнительный рулон. Таким образом, пресс-подборщик заряжен достаточным количеством для продолжительных рабочих дней.

Простое обматывание сеткой
Простое обматывание сеткой

Благодаря спускной пластине, а также откидному поддону новый рулон сетки может легко размещаться в нужном положении. Прочно установленная спускная пластина сетки облегчает заправку. Затем сетка направляется непосредственно через подающее коромысло в прессовальную камеру.

Легкая замена рулонов
Легкая замена рулонов

Для удобства установки следующего рулона сетки, опционально поставляемый с левой стороны лоток для сетки раскладывается и затем служит в качестве подающего устройства для заталкивания нового рулона сетки в нужное положение. Замена производится просто рукой, так как новый рулон сетки больше не требуется поднимать вручную в верхнее положение.

Обматывание сеткой
Обматывание сеткой

Благодаря опускаемому поддону сетка может просто перемещаться в требуемое положение. Небольшая высота поддона сетки обеспечивает вместе с двумя лестницами простой доступ к системе обматывания.

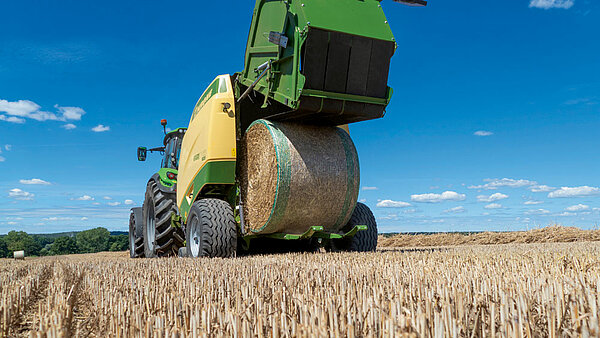

KRONE выталкивание рулона
KRONE выталкивание рулона
  • Быстро – открытие и закрытие менее чем за пять секунд
  • „Эффективно – демпфирование конечного положения цилиндра задней крышки камеры прессования

VariPack не только рассчитан на максимальную производительность и плотность прессования, но и убеждает своей простой конструкцией и образцовой доступностью.
Поэтому он чрезвычайно удобен для сервисного и технического обслуживания.
Максимальная пропускная способность обеспечивается цилиндрами задней крышки камеры прессования с амортизацией конечного положения. Опциональный выталкиватель рулонов обеспечивает безопасную выгрузку рулонов даже на склонах.

Выталкиватель рулона
Выталкиватель рулона

Важной составляющей для максимальной производительности являются короткие простои. Чтобы достичь этого, рулон должен выталкиваться надежно. Для этой цели выталкиватель рулона обеспечивает надежную выгрузку. Благодаря открытой форме, выталкиватель рулона предоставляет оптимальный доступ к ножам.

Управление задней крышкой камеры прессования
Управление задней крышкой камеры прессования

Как только сетка обматывает, раздается звуковой сигнал. После этого задняя крышка камеры прессования может быть открыта блоком управления. Как только рулон выпадает из камеры, задняя крышка может быть снова закрыта. Трактор может быть снова приведен в движение в течение нескольких секунд.

Различные модели
Различные модели
  • „ Универсально – четыре модели поставляются с различными диаметрами рулонов с режущим аппаратом или без него
  • „ Регулируемые – различные размеры рулонов от 0,80 м до 1,65 м и 1,90 м
  • „ Комфортно – диаметр рулона регулируется электронно

Имеется четыре различных модели VariPack. Это означает, что Вы можете выбирать между компактными VariPack 165 (XC) с одной стороны и VariPack 190 (XC) – с другой стороны для более крупных рулонов. Помимо оснащения с режущим аппаратом или без него, эти машины отличаются только конструкцией рулонной камеры.

Courroies robustes et antidérapantes
Courroies robustes et antidérapantes

Центральный элемент VariPack состоит из четырех бесконечных прессующих ремней. Чтобы добиться гибкости ремней при одновременной прочности, они изготовлены из каучука с двумя интегрированными слоями ткани для максимального срока службы. Благодаря цепкому материалу в сочетании со специальной структурой поверхности достигается интенсивный контакт с кормом. Это предотвращает проскальзыванию ремней и оптимизирует эксплуатационную надежность.

Простая настройка
Простая настройка

Диаметр рулонов может плавно регулироваться на VariPack посредством терминала с шагом в 1 см. Таким образом, размер рулона может комфортно настраиваться для соответствующей цели применения.

VariPack V 190 (XC)
VariPack V 190 (XC)

В качестве альтернативы модельный ряд VariPack предлагает также модель V 190 XC. С помощью этого пресс-подборщика можно прессовать рулоны диаметром между 0,80 м и 1,90 м.

VariPack V 165 (XC)
VariPack V 165 (XC)

Самая компактная модель Varipack – это V 165 (XC). Благодаря специальной форме прессовальной камеры рулоны могут спрессовываться диаметром между 0,80 м и 1,65 м.

Шины и навеска
Шины и навеска
  • „Вариабельная навеска – различные навески для любых условий эксплуатации
  • „Бережное отношение к культуре – различные варианты шин для оптимальной сохранности почвы
  • „Безопасная остановка – тормозная система поставляется как опция

Быстрые переезды по дорогам, неровная территория, поверхности с малой несущей способностью и маневрирование на узком пространстве – это будничное применение VariPack. С различной дополнительной оснасткой KRONE VariPack оптимально дооснащается под Ваши условия эксплуатации.

Прицепное шаровое устройство
Прицепное шаровое устройство

В качестве альтернативы VariPack могут оснащаться также одним тягово-сцепным устройством со сцепным шаром 80 для нижней навески. Они предлагают высокий комфорт движения, повышают маневренность и минимизируют износ.

Навеска с помощью сцепной петли
Навеска с помощью сцепной петли

Модели VariPack серийно оснащаются 40-мм сцепной петлей для верхней и нижней навески. Посредством регулировки в пазах дышло можно быстро подстраивать к различной высоте навески. В зависимости от страны можно выбрать еще три других варианта сцепных петель.

Опционально с тормозной системой
Опционально с тормозной системой

В стандартной комплектации VariPack оснащен одной осью без тормоза. Однако по запросу машина может быть оснащена тормозной системой.

Шины
Шины

VariPack может оснащаться тремя щадящими почву шинами. В стандартной комплектации машина оснащена шинами размером 15,0/55-17 10 PR. Опционально VariPack поставляется с шинами 500/50-17 10 PR и 500/55-20 12 PR.

Оснастка
Оснастка
  • На выбор – обвязка сеткой или шпагатом
  • „Комфортно – комфортная работа благодаря светодиодному рабочему освещению и системе камер
  • „Разумно – измерение влажности информирует механизатора о материале

VariPack рассчитан на высочайшую производительность и плотность прессования. Кроме того, благодаря дополнительным аксессуарам, он также может быть специально адаптирован к соответствующим условиям эксплуатации. Рабочее освещение и камеры улучшают обзор машины. Измерение влажности всегда информирует механизатора о свойствах прессуемого материала.

Простой сервис при шпагатной вязке
Простой сервис при шпагатной вязке

Для осуществления комфортной чистки и технического обслуживания машины, можно выдвигать в сторону запас шпагата. Это облегчает доступ к приводам.

Обвязка шпагатом
Обвязка шпагатом

Наряду с серийным обматыванием сеткой в дополнительной комплектации VariPack может оснащаться шпагатной вязкой. При этом сбоку размещено отделение шпагата, чтобы иметь при себе двенадцать рулонов шпагата. Таким образом, VariPack заряжен достаточным количеством для продолжительных рабочих дней.

Система камер
Система камер

С помощью камеры можно контролировать как функцию, так и окружающее пространство вокруг VariPack. Это повышает как простоту использования, так и безопасность движения машины. Изображение с камеры может отображаться на отдельном экране или на терминале CCI.

Измерение влажности
Измерение влажности

Благодаря измерению влажности механизатор всегда получает информацию о свойствах материала. Поэтому может адаптировать давление прессования к влажности заготавливаемой культуры. И таким образом, механизатор может решить, нужно ли упаковывать рулон или нет.

Светодиодное рабочее освещение
Светодиодное рабочее освещение

Для оптимизации условий работы при техническом обслуживании и чистке машины можно установить светодиодное рабочее освещение. Оно включает в себя светодиодные полосы под защитами и фару с обратной стороны. Таким образом, смена рулонов и чистка возможны даже в темноте. В то же время, обеспечивается обзор окружающего машину пространства. Это повышает безопасность при эксплуатации VariPack.

Удобство обслуживания
Удобство обслуживания
  • „Доступно – легкая доступность всех компонентов
  • „Комфортно – автоматическая смазка цепи маслом, а также централизованная система консистентной смазкой
  • Уникально – полный привод только с тремя цепями
  • „Практично – автоматическое натяжение цепей легко регулируется с помощью шкалы

VariPack убеждает своей простой конструкцией и образцовой доступностью, поэтому чрезвычайно прост в обслуживании и уходе. Два центральных смазочных блока и автоматическая смазка цепией маслом сокращают время до минимума. Кроме того, три приводные цепи регулируются с помощью автоматических натяжителей цепей.

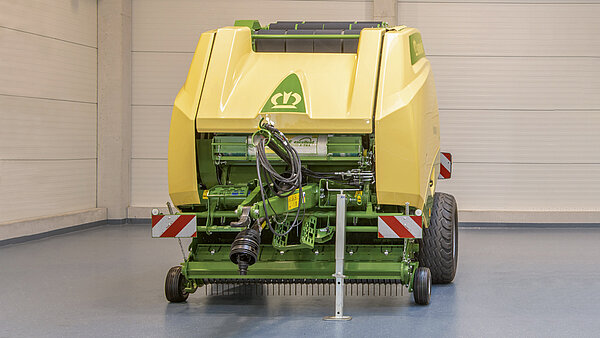

Опорная стойка
Опорная стойка

VariPack серийно оснащен одной механической опорной стойкой. Это обеспечивает безопасное положение машины, когда она не используется. Чтобы без проблем подбирать даже большие валки, опорная стойка дополнительно отводится в сторону.

Лестницы
Лестницы

Благодаря двум лестницам на передней части машины, вязальное устройство машины очень легко доступно. Это облегчает закладку нового рулона сетки, а также чистку и техобслуживание машины.

Привод цепей
Привод цепей

Как первому производителю, компании KRONE удалось управлять всем приводом пресса всего тремя цепями. Это обеспечивает меньший износ. Кроме того, цепи легко регулируются с помощью автоматических натяжителей цепи со шкалой.

Центральные блоки управления
Центральные блоки управления

Смазка VariPack осуществляется через два центральных блока. Это упрощает техобслуживание, и обеспечивает длительный срок службы машины.

Активная смазка цепей
Активная смазка цепей

Для обеспечения плавного хода и длительного срока службы, приводная цепь непрерывно смазывается автоматически. Благодаря простой регулировке поршневого насоса расход может индивидуально регулироваться для каждой приводной цепи.

Терминалы управления KRONE
Терминалы управления KRONE
  • Универсальные – терминалы для любых пожеланий клиента
  • „Комофртные – хороший обзор, удобство обслуживания
  • „Совместимые – управление через терминал трактора благодаря серийному ISOBUS-терминалу трактора
  • Опция – пресс-подборщик управляет трактором благодаря TIM

Работа с бортовой электроникой комфорт от KRONE упрощает, улучшает и ускоряет работу. Так прессование доставляет настоящее удовольствие. Для различных поставленных задач в распоряжении имеются различные терминалы управления.

Опция: пресс-подборщик управляет трактором благодаря TIM
Опция: пресс-подборщик управляет трактором благодаря TIM

Система управления агрегатами трактора TIM (Traktor Implement Management), поставляемая в дополнительной комплектации и дает возможность обмена данными между машиной и трактором, чтобы пресс-подборщик управлял трактором. После окончания процесса обмотки задняя крышка автоматически открывается, рулон выталкивается и крышка закрывается. Таким образом, система TIM обеспечивает снятие нагрузки с водителя, уменьшить простои, снизить расход топлива, сформировать равномерные рулоны и повысить эффективность.

ISOBUS терминал трактора
ISOBUS терминал трактора

Терминал трактора совместимый с ISOBUS может также использоваться для управления VariPack. В данном случае не требуется дополнительного терминала в кабине.

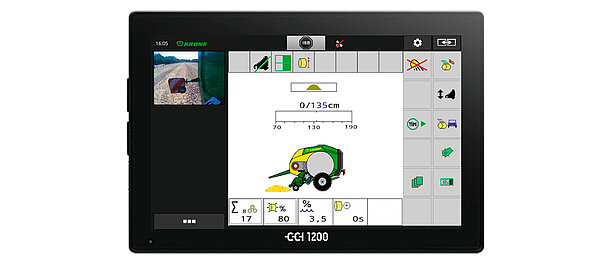

Терминал управления CCI 1200
Терминал управления CCI 1200

Терминал управления CCI 1200 имеет большой 12,1" цветной дисплей с сенсорной функцией. На дисплее могут отображаться рядом управление машины и изображение с камер. CCI 1200 является совместимым с ISOBUS и тем самым подходящим для использования внезависимости от производителя.

Терминал управления CCI 800
Терминал управления CCI 800

Терминал управления ISOBUS CCI 800 имеет 8,0" сенсорный дисплей с 12 функциональными клавишами. Также управление может быть расширено джойстиком или системой камер для оптимального комфорта управления. Переключение функций производится комфортно нажатием кнопки на маленькие пиктограммы с левой стороны.

Терминал управления DS 500
Терминал управления DS 500

Терминал управления DS 500 наглядно и очень просто управляется посредством своего 5,7" сенсорного дисплея, двенадцати клавиш, а также потенциометра на обратной стороне. Этот терминал можно использовать наряду с VariPack также для другой техники KRONE. Для еще более удобного управления терминал DS 500 можно также комбинировать с джойстиком AUX.

Блок управления DS 100
Блок управления DS 100

С помощью блока управления DS 100 все функции пресса VariPack можно удобно выбрать одним нажатием кнопки. Интуитивно понятное размещение позволяет управление без визуального контакта. Таким образом водитель может сконцентрировать все свое внимание на машине.

Модели

VariPack
VariPack V 165 VariPack V 190
Размер тюка (м, Ø x Ш) 0.80 - 1.65 x 1.20 0.80 - 1.90 x 1.20 конфигурировать
Пресс-камера вариабельная вариабельная конфигурировать
Размеры машины (м, длина x ширина x высота) 4.90 x 2.59 x 2.98 5.00 x 2.59 x 3.05 конфигурировать
Вязка сеткой Серия Серия конфигурировать
Вязка сеткой и шпагатом опция опция конфигурировать
Рабочая ширина подборщика (м) 2.15 2.15 конфигурировать
Потребляемая мощность (кВт/л.с.) 67 / 90 67 / 90 конфигурировать
конфигурировать конфигурировать

Модели

VariPack XC
VariPack V 165 XC VariPack V 190 XC
Размер тюка (м, Ø x Ш) 0.80 - 1.65 x 1.20 0.80 - 1.90 x 1.20 конфигурировать
Пресс-камера вариабельная вариабельная конфигурировать
Размеры машины (м, длина x ширина x высота) 4.90 x 2.59 x 2.98 5.00 x 2.59 x 3.05 конфигурировать
Режущий ротор XCut минимальная длина измельчения с 17 ножами (mm) 64 64 конфигурировать
Вязка сеткой Серия Серия конфигурировать
Вязка сеткой и шпагатом опция опция конфигурировать
Рабочая ширина подборщика (м) 2.15 2.15 конфигурировать
Потребляемая мощность (кВт/л.с.) 67 / 90 67 / 90 конфигурировать
конфигурировать конфигурировать

Высокопроизводительная специальная техника для сухих заготавливаемых культур

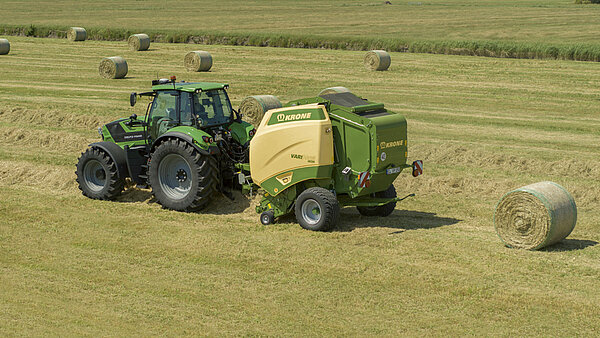

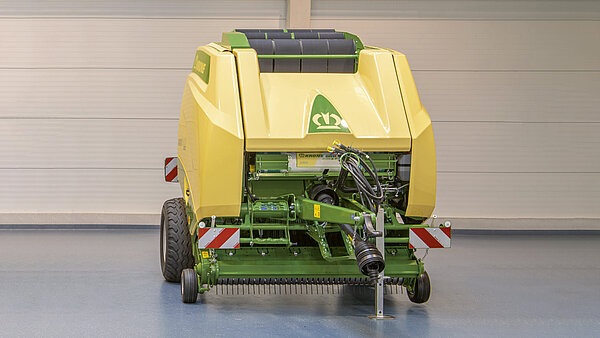

KRONE VariPack

KRONE Landmaschinen

KRONE Landmaschinen

KRONE Landmaschinen

Видео

Please accept marketing-cookies to see this content.
Please accept marketing-cookies to see this content.
