• Kompletní výrobní program nesených i tažených obracečů píce
• Bezúdržbové pohony prostřednictvím Osmiprsté spojky OctoLink
• Bezúdržbové převodovky rotorů plněné polotekutým tukem
• Super-C prsty vysoce odolné proti opotřebení
• Úhel rozhozu a sklon rotoru nastavíte bez použití nářadí, ideální přizpůsobení stavu píce
• Dvouprsty od KRONE pracují jako hřebeny, které sbírají píci velmi čistě
• Hraniční obracení KRONE pro perfektní prácina okraji pole
• Vysoce komfortní obsluha usnadní řidiči práciza dlouhých dnů

OctoLink:

• Bezúdržbová osmiprstá spojka
• Spolehlivý pohon v jakékoli poloze

Převodovka rotorů:

• Bezúdržbová s náplní polotekutého tuku
• Dlouhá životnost díky trvalému mazání

KRONE ve svém výrobním programu rotorových obracečů nabízí kvalitní a spolehlivé stroje pro přípravu zavadlé senáže a sena. Rotorové obraceče KRONE přesvědčí nejen svou perfektní prací a sériovou výbavou, ale také množstvím inovací jako například bezúdržbovými spojkami OctoLink a převodovkami rotorů s náplní polotekutého tuku.

Spojka OctoLink s osmi prsty je velice robustní, nepotřebuje mazání a pracuje spolehlivě a efektivně v jakékoli poloze. Prsty jsou vždy dokonale v záběru, a to i při sklopení segmentů rámu rotorů o 180 stupňů.

Převodovky pohonů rotorů jsou uzavřené, naplněné polotekutým tukem a zcela bezúdržbové. Díky trvalému mazání jsou maximálně spolehlivé a mají dlouhou životnost. Síly působící na rám přenáší mohutný profil obdélníkového průřezu. Převodovky naplněné polotekutým mazivem jsou umístěné pod segmenty hlavního rámu a slouží výhradně k pohonu jednotlivých rotorů. U stroje KW jsou rotory vedeny prostřednictvím segmentů rámu. To zajišťuje stabilitu a odlehčuje převodovky.

Díky způsobu spojení a speciálnímu tvaru krátkých dvouprstů je možný jednoduchý a spolehlivý pohon prstových spojek prostřednictvím pevných hřídelí. Takový pohon je maximálně odolný a dosahuje velice dlouhé životnosti.

Díky ohromnému pracovnímu rozsahu pohybu spojek Octo- Link je možné vnější segmenty s rotory sklápět dovnitř o 180 stupňů. Znamená to úsporu místa, nižší přepravní výšku a vyšší bezpečnost při jízdě po silnici.

• Ramena prstů z pevného trubkového profilu
• Homogenní výsledek rozhozu díky většímu přesahu ramen prstů
• Robustní dvojité Super-C prsty tloušťky 9,5 mm s pěti závity jsou velice odolné proti opotřebení
• Délka jednotlivých prstů z dvojice se liší, čímž vzniká hřebenový efekt KRONE

Předpokladem kvalitního výsledku je dobrý základ. Jen tak je možné vyhovět vysokým nárokům. Rotorové obraceče KRONE se svými rotory jsou ideálním předpokladem pro sklizeň kvalitní statkové píce. Ať se jedná o sklizeň sena nebo senáže: s těmito rotory jste vždy na správné cestě.

Ramena prstů mají velký vzájemný přesah, takže výsledek rozhozu je homogenní za jakýchkoli podmínek. Rovnoměrně rozhozená píce lépe a rychleji zavadá. Lze tak optimálně využít krátké časové intervaly pro sklizeň.

Prsty jsou na rameni prstů upevněny pomocí excentru. Prst lze proto nastavit do tří poloh, více nebo méně předkloněný do záběru. Dokáže tak perfektně sbírat píci za jakýchkoli podmínek sklizně.

Rotorové obraceče píce KW/KWT od KRONE se liší nejen pracovním záběrem a počtem rotorů, ale také průměrem rotorů a počtem ramen s prsty na každém z rotorů. S rotory malého průměru (1,34 m) s pěti rameny s prsty, středního průměru (1,53 m) se šesti rameny a velkého průměru (1,70/1,80 m) se sedmi rameny prstů naleznete u KRONE vždy vhodný obraceč pro jakékoli podmínky.

Hroty dvouprstu Super-C mají různou délku, čímž vzniká hřebenový efekt KRONE, jehož výsledkem je optimální sběr píce při minimálním zachycení znečišťujících příměsí. Každý z hrotů prstů z pružinové oceli má pět závitů, takže prsty jsou velmi robustní a zároveň flexibilní. Výsledkem je přesnost sběru píce a minimální ztráty při jejím zachycování i po několikaletém používání.

Robustní ramena prstů ze silnostěnného trubkového profilu (38 x 4 mm) jsou přišroubovány ke středovému talíři, takže pracují spolehlivě a bezpečně i v těžké píci.

• Centrální zařízení pro hraniční obracení vlevo a vpravo
• Nastavení úhlu rozhozu bez nářadí
• Přesné a čisté vedení rotorů díky velkoformátovým opěrným kolům rotorů, která jedou v těsné blízkosti prstů

Praktické detaily a vysoký komfort při práci umožňují zvýšení efektivity. Díky centrálnímu zařízení pro hraniční obracení nezůstane na kraji pole ležet žádná píce. Při jízdě na svahu je možný i rozhoz směrem do kopce. Regulace sklonu rotorů bez použití nářadí umožňuje dokonale se přizpůsobit množství a druhu píce.

Jsou možné čtyři pozice nastavení úhlu rozhozu v rozmezí 13-19 stupňů. Nastavení lze provést rychle a bez nářadí, zasunutím kolíku do otvorů v segmentu na držáku ramene kola. Strmější úhel slouží k čechrání a výsledkem je intenzívnější úprava píce. Pro šetrnější úpravu píce při obracení je optimální plochý úhel.

Velkoformátové pneumatiky (16x6.50-8 a 18x8.50-8 ) jedou klidně a mají skvělé vlastnosti při jízdě ve stopě traktoru. Rotorové obraceče se pohybují lehce a jsou šetrné k porostu. Optimální vedení prstů podle tvaru terénu je dáno polohou prstů v těsné blízkosti kol.

Ochrana proti namotávání patří k základní výbavě a brání usazování a namotávání píce na kola a jejich ramena, čímž přispívá k vyšším výkonům bez zastávek.

Všechna kola podvozku rotorů jsou propojena tyčemi zařízení pro hraniční obracení, což napomáhá udržovat správně směr a stopu traktoru. Rozhoz píce je tak možný i směrem proti kopci a pak je i na extrémně svažitých pozemcích rozprostřená vrstva píce velmi homogenní.

Ruční ovládání zařízení pro hraniční obracení je snadné. Přeřazením centrální páky ovládání lze všechna kola natočit doleva nebo doprava.

Hydraulické zařízení pro hraniční obracení ovládá řidič přímo z kabiny. Řídicí tyče spojující kola se natáčejí centrálně, ovládané jsou hydraulickým válcem. Tato varianta je komfortnější, na svahu umožňuje nastavit rozhoz směrem do kopce, nebo může pomáhat proti případnému sklouzávání.

• Pracovní záběr od 5,50 do 7,80 m
• „„Nízký požadovaný příkon, bez odlehčování přední nápravy traktoru
• Snadné připojování a odpojování
• Komfortní, hydraulicky ovládaná oj

Tažené obraceče o pracovním záběru 5,50 a 7,80 m vyžadují pouze malý příkon. Tyto obraceče se při přepravě pohybují po vlastních středových kolech, takže není potřeba hydraulika tříbodového závěsu – to je ideální pro menší traktory s malým dotížením přední nápravy a slabší zvedací silou.

Stroje KW 5.52 T a KW 7.82 T mají výškově nastavitelnou tažnou oj. Připojení a odpojení ke spodnímu nebo tažné liště traktoru je rychlé a jednoduché.

Díky hydraulicky ovládané tažné oji je při přepravě pod rotory dostatečná světlá výška. Při použití v kombinaci se spodním závěsem nebo tažnou příčkou se pracovní výška nastavuje prostřednictvím vřetene na hydraulickém válci.

Centrální zařízení pro hraniční obracení umožňuje sklizeň beze ztrát i na hranici pozemku. Prostřednictvím centrální páky lze směr obracení doprava nebo doleva ovládat manuálně.

KW 5.52 T a KW 7.82 T potřebují k odstavení jen malý prostor. Díky velkým balónovým pneumatikám a opěrné noze s plynule nastavitelnou výškou jsou tyto tažené obraceče v odstavené poloze stabilní a bezpečné.

Nastavením úhlu rozhozu se stroj může dokonale přizpůsobit aktuálnímu stavu píce. KW 5.52 T a KW 7.82 T nelze zvedat, proto se ramena kol přenastavují jednoduše pomocí prodloužené páky.

• Pracovní záběr od 7,80 do 11,00 m
• Maximálně komfortní obsluha se sekvenčním ovládáním
• Široký přepravní podvozek s velkými koly pro rychlost až 40 km/h
• Sklápěný přepravní podvozek umožňuje lepší rozložení hmotnosti

Díky přepravnímu podvozku jsou tyto rotorové obraceče navzdory velkému pracovnímu záběru ideální také pro menší traktory s menší zvedací silou.

Při práci se přepravní podvozek zvedne nad rotory. Tak je zajištěno nejen dobré rozložení hmotnosti, ale také perfektní a rovnoměrný výsledek rozprostření píce v celé šířce záběru. Nic nepřekáží.

Velké pneumatiky přepravního podvozku o rozměru 10.0/75 - 15.3 nabízí klidnou jízdu a dokonale se osvědčily i při rychlé jízdě 40 km/h na nerovném i neúnosném terénu.

Ke zvedání a spouštění přepravního podvozku jsou stroje KWT 7.82 a KWT 8.82 vybaveny dvěma jednočinnými hydraulickými okruhy s hydropneumatickými akumulátory, stroje KWT 10.02 a KWT 11.22 mají dva dvojčinné okruhy.

Ozubené převodové segmenty podporují práci hydraulických válců a díky nim je rozsah sklápění přepravního podvozku směrem dopředu větší a rozložení hmotnosti při otáčení ještě lepší.

Stroj se k traktoru připojuje do dvoubodového závěsu. Pokud by chybou obsluhy došlo ke zvednutí spodních ramen traktoru, kloubový hřídel se nepoškodí. Sklápěcí opěrná noha automaticky zapadne.

Stroje KWT s přepravním podvozkem jsou tažené prostřednictvím robustního rámu ve tvaru V. Tvar V a širokoúhlý kardanový hřídel kyvného závěsu umožňují projíždět i velmi ostré zatáčky.

Pohyblivý dvoubodový závěs je kyvně připojen a dokáže se tak přizpůsobit jakýmkoli nerovnostem terénu. Působení torzních sil na rám je vyloučeno.

Některé státy upřednostňují spodní závěs. Proto může být tažený rotorový obraceč KWT 8.82 pro určité exportní trhy vybaven výškově nastavitelnou tažnou ojí jako KWT 8.82 DB.

Robustní oj ve tvaru V je dimenzována na práci v náročných podmínkách. Připojení a odpojení je rychlé a jednoduché. Opěrná noha s nastavitelnou výškou umožňuje přesně se přizpůsobit výšce výkyvného závěsu nebo tažné lišty na traktoru.

Pracovní výška je dána polohou oje, proto se nastavení a přizpůsobení podle výšky výkyvného závěsu provádí plynule prostřednictvím vřetene.

Kola pod prostředními rotory s pneumatikami 18x8.50-8 jsou objemnější, neboť při obracení a čechrání zároveň nesou i přepravní podvozek. Širší pneumatiky jsou šetrné k porostu a jedou klidněji i po nerovném povrchu.

Stroje KWT mohou být vybaveny doplňkovým předním kopírovacím kolem. Díky jeho těsné poloze vedle prstů je sběr píce velmi čistý. Kolo je otočné, volně vlečené a jeho výška se dá plynule nastavit.

Hydraulické zařízení pro hraniční obracení vpravo i vlevo je u strojů KWT 7.82, KWT 8.82, KWT 10.02 a KWT 11.22 součástí sériové výbavy. S tímto zařízením nepřijdete na kraji pozemku o žádnou píci a sklidíte vždy celý výnos.

Pomocí přepínacího ventilu můžete zvolit u KWT 7.82 a KWT 8.82 buď funkci hydraulického ovládání hraničního rozmetání, nebo sklápění a zvedání přepravního podvozku a rotorů.

U strojů KWT 10.02 a KWT 11.22 je ovládání realizováno dvěma dvojčinnými hydraulickými okruhy na traktoru. Doplňkový elektrický přepínací ventil umožňuje ovládání prostřednictvím pouze jednoho dvojčinného hydraulického okruhu.

Přestavení z transportní do pracovní polohy a naopak je maximálně komfortní. Sklápění všech částí rámů rotorů a sklápění podvozku je řešeno postupným sekvenčním spínáním jednotlivých hydraulických okruhů.

• Záběr 13,10 m až 19,60 m
• Dokonalé rozprostírání díky malému průměru rotorů
• Velmi silné nosníky rámu
• Bezúdržbové pohony rotorů OctoLink
• Inteligentní řízení u KWT 1600 a KWT 2000

Předpokladem kvalitní píce jsou nejen výkonné žací stroje ale také vhodná velikost obraceče odpovídající šířce záběru žacího stroje. Stroje KWT 1300, KWT 1600 nebo KWT 2000 dosahují podobného plošného výkonu jako výkonný kombinovaný žací stroj, pracují paralelně s časovým odstupem a můžete pak sklízet rovnoměrně proschlou píci.

Tažené rotorové obraceče píce KWT 1300, KWT 1600 a KWT 2000 přesvědčí nejen svou výkonností ale také vynikající kvalitou práce. 12, 14 nebo 18 rotorů prostírá píci do dokonale rovnoměrného koberce. Jednotlivé díly rámu jsou pro nejlepší kopírování propojené klouby. Píci je pak možné perfektně upravit v celé šířce záběru i na nerovném terénu. Převodovky rotorů s celoživotní tukovou náplní, dvojité prsty tloušťky 9,5 mm s různou délkou hrotů prstů, robustní ramena prstů ze silnostěnných trubkových profilů, stabilní rám se vzájemně nastavitelnými segmenty a široký přepravní podvozek s velkými pneumatikami jsou konstruované na maximální zatížení. I po mnoha letech provozu odvádějí vynikající práci.

Díky bezúdržbovým osmiprstovým spojkám a převodovkám rotorů s celoživotní náplní polotekutého tuku odolávají stroje KWT 1300, KWT 1600 a KWT 2000 maximálnímu namáhání a mají velmi dlouhou životnost.

Výsledek rozprostírání píce u rotorů o průměru 1,53 m se šesti rameny prstů na každém rotoru a s robustními dvouprsty s rozdílnou délkou hrotů je příkladně rovnoměrné.

Velice silné segmenty rámu jsou skvěle dimenzované pro ohromnou šířku záběru. Uzavřený ochranný rám si udržuje díky silným příčným výztuhám zavětrování velice stabilní tvar. Nejen že tak splňuje požadavky na bezpečnost provozu, ale kromě toho také odlehčuje ramena výložníků a klouby.

Třetí bod tříbodového závěsu je přes připojovací rám napínán vinutou kompenzační pružinou připojenou k hlavnímu rámu. Při zvednutí do souvraťové polohy rotorů tlačí pružina přepravní rám dolů a zamezuje tak vzniku působení záporného zatížení na závěs v místě přípojného rámu. Díky tomu je možné používat rotorové obraceče KWT 1300, KWT 1600 a KWT 2000 také s menšími, resp. lehčími traktory.

Pracovní výška prstů se nastavuje pro celý stroj centrálně prostřednictvím kliky se závitem uprostřed stroje. Pracovní výšku tak lze rychle a snadno přizpůsobit podle měnících se podmínek.

Doplňková krycí plachta s hydraulickým sklápěním umožňuje obzvlášť přesný rozhoz na hranici pozemku. Píce se tak prostírá až ke kraji pozemku ale nic nepadá za vymezenou hranici.

Jak KWT 1300, tak i oba větší modely KWT 1600 a KWT 2000 se skládají a rozkládají prostřednictvím automatického přepínání sekvencí. Stroj je tak možné velmi pohodlně sklápět z kabiny traktoru a chyby v obsluze při skládání a rozkládání jsou vyloučeny. Pomocí samostatného hydraulického okruhu se potom stroj uvede do souvraťové, resp. pracovní polohy.

Široký přepravní podvozek jede klidně a má výbornou stabilitu i v obtížných podmínkách na silnici. Volitelně jsou k dispozici i širší přepravní pneumatiky. Široké přepravní pneumatiky jsou šetrné k půdě v neúnosném terénu a díky jejich větší dosedací ploše dochází k menšímu zhutňování půdy.

• Velká šířka pracovního záběru 13,10 m
• 12 rotorů, každý s 6 rameny prstů
• Oj nebo tříbodový závěs
• Automatizované skládání a rozkládání
• Flexibilní vedení rotorů, přesné kopírování terénu

Stroj KWT 1300 od KRONE produkuje píci nejvyšší kvality. Pracovat s ním je radost. I při svém pracovním záběru 13,10 m je totiž velmi kompaktní a bezpečný při přepravě, pracuje čistě a šetrně k půdě a je vysoce efektivní a výkonný.

KWT 1300 umožňuje mnoho způsobů připojení. Součástí sériové výbavy je oj a tažné oko (40 mm) pro horní nebo spodní zavěšení, volitelně je k dispozici kulová spojka 80, nebo výkyvný závěs. KWT 1300 Plus má v sériové výbavě tříbodový závěs. Toto připojení usnadňuje jízdu v ostrých zatáčkách a manévry při otáčení.

Rotory jsou velmi přesně vedeny prostřednictvím spodních táhel od podvozku traktoru. Přepravní podvozek jedoucí souběžně slouží cca jako přední opěrné kolo a aktivně podporuje vedení prstů podle tvaru terénu.

Aby kopírování terénu a dodržování nastavené pracovní výšky bylo ideální, je hydraulický třetí bod během práce v plovoucí poloze. Na souvrati a při přepravě sklopí kompletní rám rotorů nahoru o cca 90 stupňů.

KWT 1300 Plus je v sériovém provedení (KWT 1300 volitelně) vybaven hydraulickým odlehčením přepravní nápravy. Je-li KWT 1300 (Plus) v souvraťové poloze, spočívá většina hmotnosti stroje na přepravní nápravě (obrázek vlevo). Díky tomu jede stroj na souvrati klidně a má dobrou stabilitu. V pracovní poloze se přepravní náprava odlehčí pomocí zvedacího válce. Hmotnost rámu a nápravy se rozloží z velké části na kola rotorů a závěs (obrázek vpravo). To znamená, že přepravní pneumatiky jsou odlehčené a nemůže docházet ke dření porostu ani v ostrých zatáčkách. Jako „opěrná kola“ před rotory fungují nadále i v této odlehčené poloze. Nedochází tak ke znečištění píce a poškození porostu.

• Řízený přepravní podvozek s automatickým nastavováním způsobu řízení.
• Kompaktní na silnici a široký na poli
• Manuální nastavení pracovní výšky
• Kopírování terénu nezávisle na přepravním podvozku

S přepravní šířkou pod 3,00 m a záběrem 15,27 m nebo 19,60 m nadchnou stroje KWT 1600 a KWT 2000 nejen na poli, ale také na silnici. Přepnutí z pracovní do transportní polohy a zpět přesvědčí praktičností a funkcí. Automatické přepínání sekvencí usnadňuje práci řidiči a umožňuje tak zvýšit denní výkony.

Boční průběžné reflexní kryty jsou na vjezdech na pozemky a na křižovatkách dobře viditelné a spolu s osvětlením slouží k zajištění maximální bezpečnosti při provozu na veřejných komunikacích.

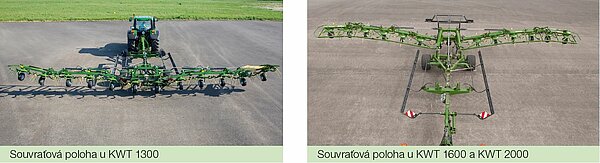

Při přepravě nebo na souvrati se rotory zvednou prostřednictvím hydraulických zvedacích táhel. Výška zdvihu je přesvědčivá.

Hydraulické horní rameno udržuje nastavenou pracovní výšku a má za úkol sklopit segmenty rámu s rotory při přepravě o 90 stupňů dopředu.

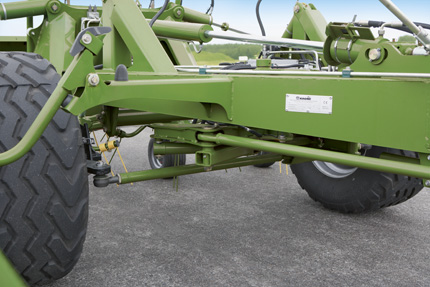

Dvojité klouby v rámu a podélné otvory ve spodních zvedacích vzpěrách umožňují kopírování terénu nezávisle na přepravním podvozku. I na nerovném terénu je tak zajištěný velmi čistý výsledek práce.

KWT 1600 a KWT 2000 jsou ve vleku nuceně řízené prostřednictvím tříbodového závěsu. Přenastavením řídicích tyčí se stopa nápravy traktoru přizpůsobí kolům traktoru nebo kolům rotorů. Přenastavení probíhá automaticky prostřednictvím přepínání sekvencí při přechodu z přepravní do souvraťové a pracovní polohy a naopak.

V přepravní a v souvraťové poloze následují přepravní kola stopu traktoru. Je to optimální při stísněném vjezdu na pozemek a při otáčení na souvrati.

V pracovní poloze se řízení přepravních kol přizpůsobuje poloměru otáčení kol rotorů. Kola rotorů, resp. přepravní kola tak při zatáčení nedřou strniště. Je to šetrné k porostu a usnadňuje to práci podél nerovné hranice pozemku.

V praxi se stále vyskytují situace, kdy pro dosažení optimálních výsledků nestačí standardní výbava. KRONE nabízí pro své rotorové obraceče různá přídavná vybavení, která mohou za specifických podmínek sklizně zvýšit výkonnostní potenciál stroje i kvalitu píce.

U traktorů s brzdou vývodového hřídele nabízí na přání volnoběžku pro kardanový hřídel hlavního pohonu pro rotory do šířky záběru 6,70 m. Přináší maximální bezpečnost při vypínání stroje.

K dispozici jsou náhradní kola 16x6.50-8 nebo 18x8.50-8. Z držáku, který je součástí dodávky, se sundávají bez použití nástrojů.

Při práci v silně lepivé píci je možné namontovat na držáky kol doplňkové ochranné plechy proti namotávání píce na kola.

Aby píce přes noc méně vlhla a následně rychleji prosychala, upřednostňují někteří zemědělci při sklizni sena shrnout píci na noc do malých řádků. Toto právě umožňuje redukční převodovka z příslušenství na přání. Sníží otáčky rotoru ke shrnování do menších řádků.
