Константная прессовальная камера

Bellima

Рулонные пресс-подборщики

С Bellima Вы приобретаете многолетний опыт и знания в области производства пресс-подборщиков. Рулонные пресс-подборщики КРОНЕ выполняют работы по всему миру и везде проявляют себя только с самой лучшей стороны в любых условиях эксплуатации. Наряду с высокой плотностью прессования Bellima имеют конструкцию с хорошим обзором, предлагают превосходную оснастку и отличаются большой прочностью и высокой надежностью..

  • Константная камера с простой конструкцией
  • Небольшой собственный вес
  • С обматыванием сеткой и/или шпагатом
  • Легкий ход благодаря планчатому транспортеру
  • Закрытая прессовальная камера минимизирует потери от раструшивания
  • Цепочно-планчатый транспортер с эффектом зубчатого зацепления для надежного вращения рулона
  • Механически фиксируемый задний борт щадит гидравлические компоненты
  • Разнообразно эксплуатируемая техника для уборки любых культур
  • Не требуют технического обслуживания благодаря простой конструкции
Please accept marketing-cookies to see this content.

Видео о продукте

KRONE Bellima

На него можно положиться. Прочный пресс-подборщик с константной прессовальной камерой для формирования жестких рулонов из сенажа, сена и соломы, и это при минимальных затратах мощности и техническом обслуживании.

Особенности продукта

Bellima - KRONE рулонные пресс-подборщики
  • Константная камера с простой конструкцией
  • Небольшой собственный вес
  • С обматыванием сеткой и/или шпагатом
  • Легкий ход благодаря планчатому транспортеру
  • Закрытая прессовальная камера минимизирует потери от раструшивания
  • Цепочно-планчатый транспортер с эффектом зубчатого зацепления для надежного вращения рулона
  • Механически фиксируемый задний борт щадит гидравлические компоненты
  • Разнообразно эксплуатируемая техника для уборки любых культур
  • Не требуют технического обслуживания благодаря простой конструкции
    Подборщик KRONE Bellima F 125
    • Чистая работа подборщика
    • Точная регулировка рабочей высоты
    • Непрерывный поток зеленой массы
    • Более плавный ход
    • Прочная конструкция

    Подборщик рулонного пресс-подборщика KRONE Bellima имеет компакутную конструкцию. Благодаря небольшому диаметру и положению плотно к прессовальной камере этот подборщик эффективно работает с четырьмя рядами зубьев и одним регулируемым прижимом. Также короткая и влажная заготавливаемая масса попадает непрерывно в уплотняющую камеру – основа для равномерно сформированного рулона. Рабочая высота может ограничиваться при помощи переставляемых крепежных пальцев. Адаптация неровностей рельефа почвы производится посредством регулируемых по высоте копирующих колес.

    Подборщик Bellima F 125

    Подборщик Bellima F 125 имеет ширину захвата 1,40 м в соответствии с DIN 11220, приводится в действие гидравлически и фиксируется на требуемой высоте. Короткий путь от подборщика до прессовальной камеры оптимизирует подбор и обеспечивает непрерывный поток кормовой массы.

    Подборщик Bellima F 125

    Подборщик Bellima F 125 имеет ширину захвата 1,40 м в соответствии с DIN 11220, приводится в действие гидравлически и фиксируется на требуемой высоте. Короткий путь от подборщика до прессовальной камеры оптимизирует подбор и обеспечивает непрерывный поток кормовой массы.

    Копирующие колеса

    Копирующие колеса с бесступенчатой регулировкой высоты обеспечивают чистый подбор заготавливаемой культуры. Благодаря пневматическим шинам подборщик идет очень спокойно.

    Прижим

    Для того, чтобы собранная растительная масса непрерывно поступала в прессовальную камеру даже, если она уложена в объемные и неравномерные валки, Bellima F 125 оснащен регулируемым прижимом.

    Ограничение рабочей высоты

    Для работы без копирующих колес минимальная рабочая высота подборщика регулируется при помощи переставляемых крепежных пальцев во фронтальной части машины.

    Четыре ряда зубьев

    С четырьмя рядами зубьев и расстоянием между зубьями 68 мм подборщик чисто подбирает даже короткую растительную массу.

    KRONE подборщик с подающей граблиной Bellima F 130
    • Рабочая ширина захвата 1,80 м: идеально для большего валка
    • С подающей граблиной для постоянного потока растительной массы
    • Боковые подающие шнеки для оптимальной подачи растительной массы
    • Пневматические копирующие колеса для особенно плавного хода

    Особенно широкий подборщик с подающей граблиной относится к базовой оснастке Bellima F 130. Близкое расстояние от подающей граблины до зубьев и стартового вальца в прессовальной камере обеспечивает непрерывный поток растительной массы, даже при коротком корме. Подающая граблина повышает поглощающую способность и экономичность пресс-подборщика.

    Граблина

    Граблина оказывает поддержку подборщику, активизирует поток растительной массы между подборщиком и стартовым вальцом, и обеспечивает равномерное заполнение прессовальной камеры.

    Регулировка рабочей высоты

    Настройка рабочей высоты производится плавно посредством копирующх колес. При глубокой колее и крайне больших неровностях рельефа почвы рабочая высота ограничивается при помощи боковых пластин с отверстиями.

    Отбойный щиток

    Для регулировки высоты серийного отбойного щитка служит цепь. С надлежащей настройкой короткая растительная масса подбирается наилучшим образом.

    Подающие шнеки

    Большие шнеки направляют растительную массу, собранную по бокам, к центру, и обеспечивают бесперебойный поток от широкого подборщика к более узкой прессовальной камере.

    Подборщик с подающей граблиной

    Прессование на поворотах, углах, склонах и из широких валков. Для этих целей требуется широкий подборщик с транспортирующим устройством. С большой шириной захвата 1.80 м в соответствии с DIN 11220 с подборщиком рулонного пресс-подборщика KRONE Bellima F 130 – это Ваш верный выбор.

    KRONE цепочно-трубчатый транспортер
    • Постоянный диаметр рулона 1,20 м
    • Надежная подача рулонов, без остановки формирования рулона, меньше потерь от раструшивания
    • Небольшая рекомендуемая мощность трактора
    • Простое агрегатирование, всего одна приводная цепь

    Концепция планчатого цепного транспортера во всем мире наилучшим образом зарекомендовала себя при работе с сенажем, сеном и соломой. Бесконечный цепочно-трубчатый транспортер формирует рулоны с высокой плотностью прессования. Он спрессовывает активно и без остановки формирования рулона – даже при прессовании короткого и сухого растительного материала. К тому же уменьшаются потери от раструшивания, и не последнюю роль также играет незначительный расход топлива.

    Прессовальная камера

    Закрытая прессовальная камера с бесконечным цепочно-трубчатым транспортером для Bellima. Слой за слоем в прессовальной камере формируется в прочные, стабильные рулоны собранная растительная масса. На основании хороших характеристик подачи принятая камерой масса начинает вращаться раньше. Рулон формируется быстрее. Сердцевина рулона будет более плотной. Рулон имеет более высокую плотность и вследствие этого больший вес, что создает идеальные условия для заготовки качественного сенажа и экономии транспортных расходов.

    Цепочно-трубчатый транспортер

    Цепной планчатый транспортер зарекомендовал себя во всем мире с самой лучшей стороны при самых разных условиях эксплуатации. Трубчатые поперечины из сплошного материала и цепи выдерживают тяжелейшие нагрузки.

    Привод

    Ничего лишнего. Нет многочисленных приводных цепей и зубчатых колес! Простая и ясная конструкция подкупает, повышает срок эксплуатации и облегчает проведение технического обслуживания.

    Приводные цепи

    Только одна единственная приводная цепь для цепочно-трубчатого транспортера. Это снижает требуемую мощность и делает Bellima еще надежней.

    Дышло с регулировкой высоты

    Регулировка высоты дышла выполняется быстро и просто при помощи сегмента со стопорными пазами. Путем поворота дышла можно производить как верхнее, так и нижнее навешивание.

    Привод

    Главный редуктор на входе (540 об/мин) расположен по центру. Отвод мощности с обеих сторон обеспечивает короткий путь передачи силы и предоставляет образцовое распределение мощности на подборщик и цепочно-трубчатый транспортер.

    Гидравлика

    Гидравлическое соединение одностороннего действия для модели Bellima входит в базовую комплектацию. Переключающий клапан служит для управления подборщиком или задним бортом.

    Указатель давления прессования

    Двусторонний указатель давления прессования отображает фактическое заполнение прессовальной камеры с левой и правой стороны, и дает указания для корректировки режима движения. Результат: рулоны получаются равномерной плотности и формы.

    Электрический индикатор окончательного давления

    Оптимальный индикатор конечного давления рулона со звуковым и световым сигналом информирует водителя, когда достигается необходимое давление прессования. Обвязывание шпагатом можно начинать без задержек.

    Задний борт

    Открытие и закрытие заднего борта производится при помощи расположенных с обеих сторон гидравлических цилиндров одностороннего действия. Механическое замыкание заднего борта снимает нагрузку с гидравлики и обеспечивает безопасность.

    Стартовый валец

    Стартовый валец обеспечивает быстрый старт рулона и оптимизирует процесс прессования и снимает нагрузку с заднего щитка – идеально для рулонов сенажа.

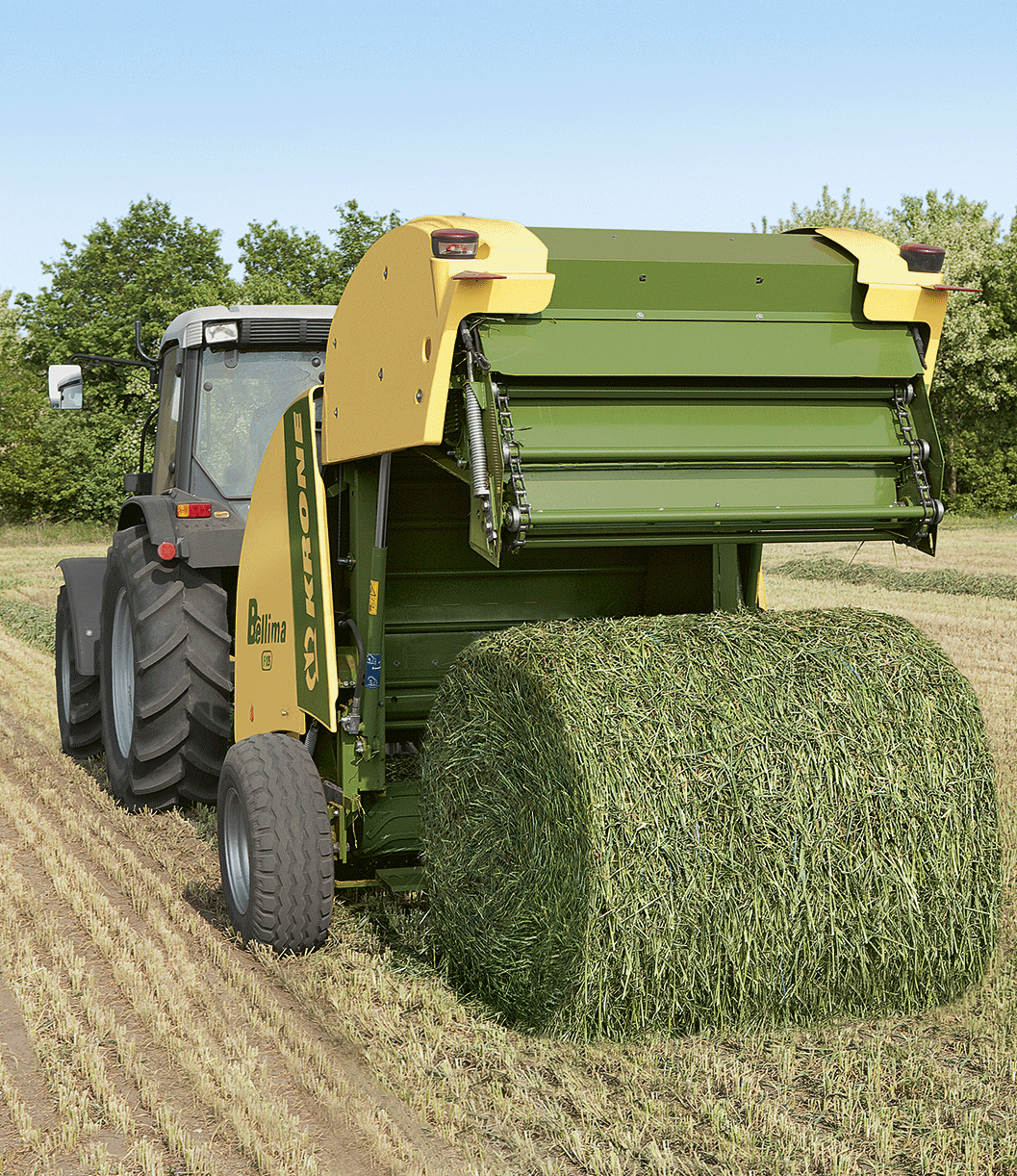

    Выталкиватель рулона

    Выталкиватель рулона со скатным лотком обеспечивает надеженое и быстрое сталкивание рулона. Во время закрытия задней крышки, после выталкивания рулона в агрегате уже проходит следующий процесс прессования. В результате этого у Вас получится до шести рулонов в час больше.

    KRONE связывание двойным шпагатом
    • Быстрое связывание двумя шпагатами одновременно
    • Прочные рулоны благодаря старту и окончанию связывания шпагата по центру рулона
    • Предварительно устанавливаемая дистанция между витками шпагата
    • Простое обслуживание

    По сравнению со связыванием одним шпагатом связывание двойным шпагатом снижает простои, позволяет увеличить количество рулонов в час, сэкономить топливо и заработную плату, а также справиться с большей площадью. При двойной шпагатной вязке KRONE концы шпагата находятся не с краю, но по центру рулона. Так рулоны сохраняют свою форму даже после многократного перемещения.

    Вязальное устройство

    Ступенчатый шкив задает количество намоток шпагата. Направление двойного шпагата производится при помощи захватов из центра к сторонам камеры и назад. После завершения процесса обвязки шпагат обрезается по центру рулона. В наипростейшем варианте запуск связывания производится при помощи тросика, в противном случае электрически или гидравлически.

    Отделение для шпагата

    В отделении для шпагата помещаются до шести рулонов шпагата. Укладка новых рулонов производится быстро и легко. Крепление обеспечивает прочность посадки рулонов шпагата.

    Электрический запуск шпагата

    Нажатие клавиши, и электрический стартер шпагата двойной обмотки уже работает. Приводимые в действие электрическим стартером ролики надежно направляют шпагат в прессовальную камеру.

    Гидравлический запуск шпагата

    «Гидравлическое пусковое устройство – это комфортный вариант.» Посредством гидравлического пускового устройства из трактора в действие приводится как устройство для обматывания шпагатом, так и устройство для обвязывания шпагатом и сеткой.

    KRONE обматывание сеткой
    • Короткое время обвязывания – больше рулонов за час
    • Быстрое и легкое развязывание рулонов в животноводческом помещении
    • Надежный запуск обвязывания – короткий путь

    Устройство для обматывания сеткой впечатляет своей конструкцией и функциями. «Преимущества обматывания сеткой по сравнению со шпагатной вязкой – это более короткое время процесса обмотки и большее количество спрессованных рулонов в час.» Вы выигрываете время на другие операции и израсходуете меньшее количество дизельного топлива на рулон.
    Устройство для обматывания сеткой оснащается рулонами сетки KRONE excellent длиной до 3000 м.

    Запуск обмотки

    Как устройство для обматывания сеткой, так и для обвязывания шпагатом запуск производится при помощи распределительного клапана.

    Натяжитель сетки

    Регулируемый натяжитель сетки обеспечивает показательное обматывание по всей ширине. Рулоны сохраняют свою форму даже и не распадаются даже после многократного перемещения.

    Обмотка сеткой

    Требуемое количество витков сетки регулируется посредством резьбы на валу фрикционного диска. Чем дальше выкручена резьба, тем больше задержка пружинной планки на резьбе. Сетка обрезается тогда, когда пружинная планка опускается вниз.

    Устройство для обматывания сеткой

    Устройство для обматывания сеткой находится спереди в поле зрения водителя и рассчитано для 2000 или 3000 рулонов сетки. Кроме того в отделении для шпагата имеется еще место для резервного рулона.

    Полная ширина сетки

    Сетка (1) проводится по всей ширине к приводному ролику (2) с резиновым покрытием и ее прижимному ролику (3). При запуске процесса обматывания резиновый валик направляет сетку в область вращающегося рулона.

    Загрузка

    При заправке связывающего материала Вы находитесь в удобном положении перед машиной. Рулон сетки надвигается на выдвинутый захватывающий вал. Затем подается сетка устройства для обматывания.

    Обматывающие сетки KRONE excellent

    Обматывающие сетки KRONE excellent удерживают так, как обещают. Благодаря невероятно высокой прочности на разрыв и уникальным свойствам, позволяющим расправляться по краям заготавливаемая масса защищается наилучшим образом от погодных воздействий.

    Вязальный шпагат KRONE excellent

    Для рулонных пресс-подборщиков со шпагатной вязкой компания KRONE предлагает также прочный и высококачественный вязальный шпагат – KRONE excellent Round Baler Twine.

    Модели

    Bellima
    Bellima F 125 Bellima F 130
    Размер тюка (м, Ø x Ш) 1,20 x 1,20 1,20 x 1,20 конфигурировать
    Пресс-камера константная константная конфигурировать
    Размеры машины (м, длина x ширина x высота) 3,70 x 2,25 x 1,97 3,70 x 2,25 x 1,98 конфигурировать
    Рабочая ширина подборщика (м) 1,40 1,80 конфигурировать
    Потребляемая мощность (кВт/л.с.) 25 / 34 25 / 34 конфигурировать
    конфигурировать конфигурировать
