Swadro S | TS

Andaineur à dépose latérale

Swadro S | TS

Andaineur à dépose latérale

Avec les Swadro S et TS, ­­KRONE propose la plus vaste gamme d'andaineurs latéraux. Depuis les andaineurs mono rotor, destinés aux exploitations dotées de petites parcelles, jusqu'au Swadro TS 970 l'andaineur trois rotors unique au monde pour des rendements de chantier exceptionnels, les variantes de modèles sont multiples et les options d'équipement variées.

  • Avec les andaineurs rotatifs Swadro S/TS à dépose latérale, ­­KRONE propose la gamme de produits la plus large du marché.
  • Depuis l'andaineur mono rotor ­Swadro 35 jusqu'à l'andaineur latéral le plus grand au monde, le Swadro TS 970, ­­KRONE propose sur ce segment des largeurs de travail entre 3,50 m et 9,70 m.
  • En outre, vous avez le choix parmi de nombreux équipements en option et divers conforts d'utilisation.
Please accept marketing-cookies to see this content.

Vidéo du produit

KRONE Swadro S 380 | S 420 | S 460

KRONE Swadro andaineurs mono-rotor – nouveau look, confort et performances accrues

Caractéristiques du produit

Andaineurs rotatifs à dépose latérale KRONE

Andaineurs rotatifs à dépose latérale KRONE: La plus large gamme du marché Avec les Swadro S et TS, KRONE propose la plus vaste gamme d'andaineurs latéraux. Depuis les andaineurs mono rotor, des-tinés aux exploitations dotées de petites parcelles, jusqu'au Swadro TS 970 l'andai-neur trois rotors unique au monde pour des rendements de chantier exceptionnels, les variantes de modèles sont multiples et les options d'équipement variées.

Suspension cardanique traînée
  • Suivi tridimensionnel des reliefs du terrain dans toutes les directions
  • „Suivi parfait des dents le long des reliefs du sol
  • „Fourrage propre sans perte de ratissage
    Traîné mais pas poussé

    Le rotor du Swadro est traîné par les bras dans le sens d'avancement. Associé à la fixation centrale du rotor, ce dernier est toujours relevé et mis en oeuvre à l'horizontale. Durant l’andainage, le poids du rotor est réparti de façon homogène sur toutes les roues pour un suivi parfait des reliefs du sol. Le fourrage reste propre et les pertes de récolte sont réduites.

    Effet Jet KRONE

    L'effet Jet KRONE empêche les dents de piquer dans le sol, aussi bien à la descente qu'au relevage des rotors. Le comportement s’est inspiré de celui d’un avion au décollage et à l’atterrissage. A la montée et à la descente des rotors, la suspension ingénieuse des rotors assure constamment un dégagement maximal sous les dents. Le tapis végétal est ainsi respecté et le fourrage reste propre.

    Suivi tridimensionnel des reliefs du terrain

    L'articulation cardanique traînée du rotor sur le bras guide les dents avec précision le long des reliefs du terrain. Que cela soit dans le sens longitudinal ou transversalement au sens d'avancement. Ainsi même sur les terrains inégaux, il ne reste rien au sol et le fourrage reste propre. Le résultat obtenu est une récolte propre, des pertes de ratissage minimales et des rendements horaires élevés.

    Boîte de vitesses des rotors du Swadro
    • „Boîte de vitesses de rotor exempte de maintenance hermétiquement fermée
    • „Démultiplication de la boîte de vitesses économique en carburant
    • „Lubrifiée à vie par bain de graisse liquide

      La conception de l'engrenage des rotors du Swadro est synonyme de performances maximales et de puissance
      absorbée minimale. Grâce à l'important rapport de démultiplication de la boîte de vitesses, les andaineurs Swadro requièrent des régimes de prise de force faibles et l'usure est donc réduite à un minimum. La faible puissance absorbée des andaineurs Swadro par rapport aux autres systèmes d'andainage réduit par ailleurs considérablement la consommation de carburant du tracteur.

      Avancer sans s'arrêter

      Pour la fenaison, c'est la météo qui donne la cadence. Avec sa boîte de vitesses sans aucune maintenance, lubrifiée à vie dans un bain de graisse liquide, le Swadro KRONE est un partenaire fiable. Grâce à la boîte de vitesses de rotor exempte de maintenance, le Swadro est toujours prêt à travailler et assure la fiabilité du fonctionnement, même dans les courtes fenêtres de récolte. Peu importe que la pluie ou le véhicule de récolte approche, avec le Swadro KRONE vous ne perdez pas le temps précieux dédié à la récolte par des arrêts pour maintenance

      Construction robuste

      Fiabilité d'utilisation, même avec des récoltes difficiles, stabilité élevée, résistance à l'usure et absence de maintenance : vous pouvez faire confiance aux qualités de la boîte de vitesses de rotor du Swadro.

      Came DuraMax
      • „Totalement exempte de maintenance
      • Trempé bainitique spécial
      • „Came fonctionnant à sec
        La came DuraMax unique en son genre

        Pour la came, KRONE mise sur un procédé de trempe bainitique unique sur le marché. Une dureté de surface élevée et une substance de base résistante sont les attributs qui permettent d'obtenir une longévité élevée et une faible usure. La résistance au roulement des galets de commande est également réduite de manière significative, avec un effet positif sur la puissance absorbée requise et l'usure.

        Trajet de came très incliné pour un petit diamètre

        La came DuraMax KRONE se caractérise par son trajet incliné et son très petit diamètre. Cette interaction unique garantit une forme parfaite de l'andain, quelles que soient les conditions. Le petit diamètre de came, associé aux galets de commande largement dimensionnés, assure un fonctionnement lent, pratiquement sans usure sur la came. La came très inclinée garantit des mouvements de montée rapides, la dent réalise des bords d'andain bien nets et des formes d'andain parfaites, quelles que soient les situations.

        Bras porte-dents du Swadro
        • „Stabilité maximale et sécurité d'utilisation
        • „Variante de pliage exempte d'usure et de jeu
        • „Temps d'équipement ultra courts pour passer d'un chantier à l'autre
        • „Point de flexion nominal intégré

          Stabilité et sécurité d’utilisation maximales. Avec les bras porte-dents du Swadro, KRONE définit des références en matière de durabilité et de sécurité d'utilisation. Grâce à la conception fixe des bras porte-dents intégrant un point de flexion nominal, KRONE propose un design de bras porte-dents unique en son genre. Ce type de construction permet au bras porte-dents de résister aux sollicitations les plus élevées et assure une fiabilité  opérationnelle maximale, même dans des conditions de fonctionnement extrêmes.

          Conception du bras porte-dents

          Le bras porte-dents est guidé par l'arbre de commande. Il s'ajuste avec précision sur le bras de commande et assure ainsi un guidage précis et parfait des dents le long du contour de la came. De ce fait le travail de ratissage est parfait et sans pertes. Les bras porte-dents sont logés sur la couronne de rotor par deux roulements à billes. L'écart important entre les roulements à billes garantit un guidage stable et régulier de l'arbre de commande durant le travail. L'usure est réduite et le rendement horaire augmenté. L'élément principal du bras porte-dents est le tube porte-dents à paroi épaisse. Il est sans usure et relié fixe avec le galet de commande. On a ainsi une liaison sans jeu avec la dent. Le Swadro KRONE augmente la qualité de ratissage et garantit un guidage parfait des dents

          De la position de transport à celle de travail en un clin d'oeil

          Pour réduire la hauteur et la largeur au transport, certains modèles Swadro KRONE sont équipés en standard ou en option d'une variante rabattable du bras porte-dents Swadro. Grâce au mécanisme de pliage KRONE unique sur le marché, la hauteur au transport ou la largeur au transport se réduit en un instant sans avoir à déplacer les bras portedents sur la position de stationnement requise. Vous économisez ainsi de l'énergie et du temps précieux pour passer d'un chantier à l'autre. Grâce aux rondelles-ressort intégrées, les moitiés de bras porte-dents sont verrouillées entre-elles en position dépliée. Cela signifie l'absence d'usure de l'axe de verrouillage ou du trou d'insertion. Cela garantit un raccord sans jeu, une énorme durabilité et une fiabilité d'utilisation pendant de nombreuses années de récolte

          Dents Lift KRONE
          • „Fourrage propre grâce à l'effet Lift
          • „Vitesses de déplacement élevées sans pertes par effritement
          • „Qualité supérieure du fourrage
          • „Minimisation des pertes de fourrage

          Tous les andaineurs Swadro KRONE sont équipés de série des dents Lift KRONE. Les avantages
          des dents à double courbure ont été confirmés durant des essais sur le terrain menés par KRONE,
          mais aussi par un test DLG.

          L'astuce de la double courbure

          La dent Lift KRONE a su convaincre depuis près de 10 ans les clients du monde entier en termes de qualité du fourrage et de performances de ratissage. Les fourches de dents courbées sont pointées en avant et soulèvent activement le fourrage du tapis végétal. Ainsi même dans des conditions difficiles, le fourrage récolté est propre. Grâce à l'effet Lift, le fourrage est transporté sur l'intégralité de la dent. Grâce aux spires largement dimensionnées des fourches de 10,5 mm d'épaisseur, la dent Lift KRONE reste sur sa position même lorsque la récolte est extrêmement lourde et mouillée et elle garantit des performances de ratissage maximales sans perte de qualité de ratissage.

          Fourrage plus propre et pertes de récolte réduites confirmés par la DLG

          Fourrage plus propre et pertes de récolte réduites confirmés par la DLG

          • Parce que nous attachons une grande importance à la propreté du fourrage
            et à la qualité du ratissage, nous ne faisons pas seulement confiance
            au visuel, mais aussi aux faits.
          • Au cours d'un essai DLG, nous avons fait comparer par la DLG les dents
            Lift KRONE
            d'un point de vue propreté du fourrage et performances de
            ratissage avec d'autres systèmes de dents.
          • Et les résultats sont sans équivoque. La dent Lift KRONE
            réduit les saletés
            à moins de 9 % de cendres brutes dans le fourrage, quelle que soit la
            vitesse d'avancement.
          • De plus, la forme spéciale de la dent réduit jusqu'à 2,1 % les pertes de
            ratissage par rapport aux autres systèmes. Même à des vitesses élevées,
            les pertes de ratissage restent inférieures à 1,5 % du volume de récolte
            global par ha.
          Train de roulement du Swadro KRONE
          • Roues de jauge grand diamètre progressant très proches des dents
          • La plus grande zone d'appui possible sur le marché
          • Réglage de l'inclinaison transversale pour des andains de forme optimale et pour éviter les pertes de ratissage
          • Autosuivi des roues de jauge de rotor, à l'avant et à l’arrière (en option) pour protéger le tapis végétal

          Les trains de roulement de rotors des Swadro KRONE ne perdent jamais le contact avec le sol, quel que soit le terrain. La zone d'appui et d'oscillation la plus importante possible sous le rotor, associée à l'équipement adapté en termes de pneus de rotor, permet de ratisser tous les brins au sol et évite les dégâts sur le tapis végétal. Un tapis végétal net et intact est à la base d'une qualité de fourrage de premier choix pour la coupe suivante.

          Guidage parfait

          Les roues de jauge des trains de roulement de rotors sont positionnées pour rouler à proximité de la zone principale de travail de la dent et pour la guider le long des reliefs du sol. Grâce à la surface importante d'appui des roues de rotor, la dent ratisse proprement chaque brin, sans toucher le tapis végétal. Grâce aux possibilités d'équipement adaptées aux modèles d'andaineurs, le train de roulement de rotor peut être équipé individuellement pour chaque structure de sol. Les roues de jauge de rotor avant sont montées autosuiveuses. Des larges roues de jauge grand diamètre, idéales pour préserver le sol sur un terrain souple et tourbeux ou deux roues de jauge supplémentaires par rotor pour les pâturages extrêmement accidentés sont deux possibilités de train de roulement, parmi bien d'autres, pour le Swadro.

          Déplacement légèrement incliné pour une efficacité optimale

          Une inclinaison transversale bien réglée garantit des pertes de ratissage minimales et des bords d'andains bien angulaires. Tous les trains de roulement de rotors des Swadro sont équipés en standard d'une inclinaison transversale réglable. L'inclinaison transversale de chaque rotor se règle par le biais des roues de rotor arrière permettant d'ajuster la position des dents par rapport au sol. Une fois la hauteur de ratissage réglée, le rotor doit être incliné en direction de l'andain pour compenser la flexion des dents vers l'arrière par la récolte. KRONE recommande un réglage d'inclinaison de 1 à 2 cm en direction de l'andain.

          Simplicité remarquable

          Attelage trois points arrière avec des largeurs de travail de 3,80 m à 4,60 m
          „Châssis d'attelage autosuiveur unique en son genre avec attelage breveté sur bras inférieur sur deux positions„ Confort d'utilisation exceptionnel et possibilités de réglage précises

            Les nouveaux andaineurs mono rotor Swadro S avec des largeurs de travail de 3,80 m, 4,20 m et 4,60 m impressionnent d'une part par leur longévité et leur fiabilité de fonctionnement, d'autre part également par leurgrand confort d'utilisation et de réglage. Les composants d'entraînement issus des andaineurs grande culture offrent une fiabilité d'utilisation une longévité exceptionnelles. Le mode de construction compact offre unevisibilité optimale sur le rotor et l'andain. Grâce aux possibilités de réglage précises et confortables, les andaineurs mono rotor Swadro S offrent un confort d'utilisation maximal et des résultats de ratissage exceptionnels.

            Attelage unique en son genre

            Les andaineurs mono rotor Swadro S sont entraînés par le système hydraulique arrière du tracteur. Les andaineurs mono rotor sont attelés et dételés avec le système breveté KRONE. Le robuste châssis d'attelage en tube rond offre également une possibilté de rangement pour l'arbre à cardans et le câble de raccordement. Le châssis d'attelage est conçu pour que l'intégralité de l'andaineur puisse être attelé au tracteur depuis le côté gauche de la machine. Grâce à la liaison mobile avec le châssis principal, en association avec la coulisse de compensation et les jambes d'amortissement, les andaineurs mono rotor Swadro S sont automatiquement centrés derrière le tracteur au levage.

            Quadruple accouplement

            Tous les andaineurs mono rotor Swadro S sont équipés en standard de quatre possibilités d'attelage sur le bras supérieur. Trois positions fixes de bras supérieur pour l'accouplement du bras supérieur en fonction du tracteur et en cas d'utilisation d'une roue de jauge avant, le bras supérieur est accouplé dans le trou oblong et offre ainsi un suivi optimal des reliefs du sol grâce à la roue de jauge.

            En position courte

            En standard les bras inférieur peuvent être couplés sur la position courte sur tous les modèles Swadro S. Le centre de gravité étant proche du tracteur, la charge sur l'essieu avant est réduite jusqu'à 10 % par rapport aux autres andaineurs mono rotor. Cela signifie qu'il peut être utilisé sans problème avec des petits tracteurs de faible cylindrée et compacts.

            Position longue

            Les points de couplage des bras inférieurs sont modifiés facilement et rapidement sur la position d'attelage longue. Grâce à la position d'attelage longue, le Swadro S offre un dégagement supérieur entre le tracteur et le châssis d'attelage. Ainsi même sur les gros tracteurs ou avec les grandes roues arrière, l'andaineur mono rotor Swadro S reste parfaitement maniable.

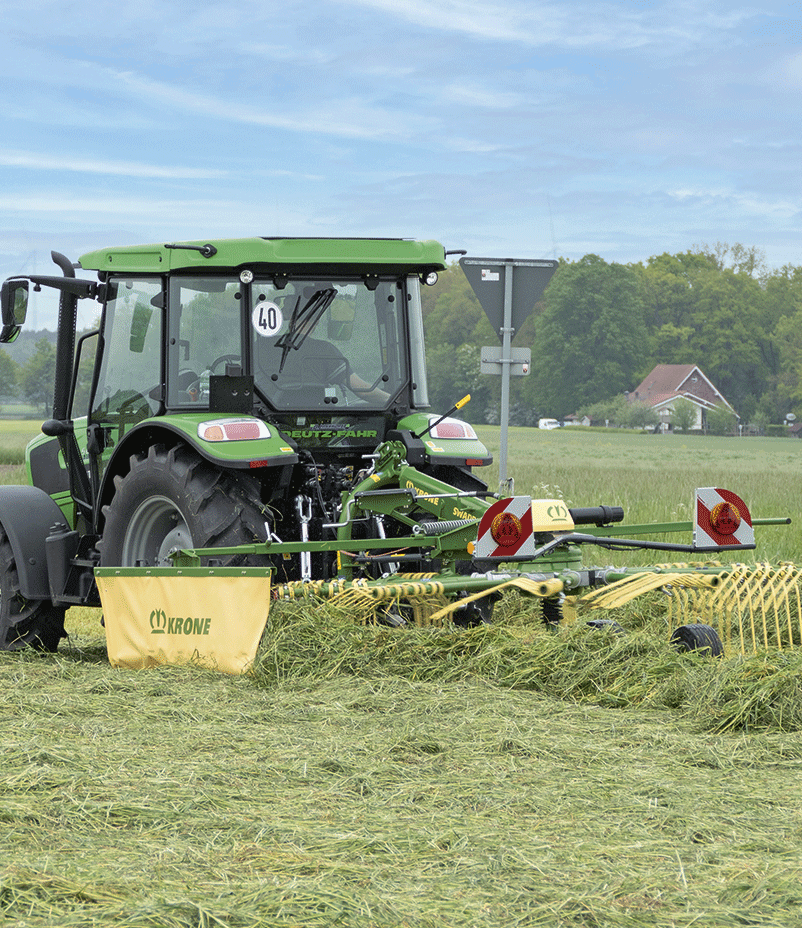

            Swadro S 380, S 420, S 460
            • Extrêmement maniable et suivi parfait de la trace grâce au dispositif suiveur avec coulisse de compensation „
            • Autocentrage puissant et amorti grâce aux jambes d'amortissement mécaniques ou hydrauliques
            • „Effet Jet KRONE pour un guidage optimal des dents à la montée et à la descente
            • „Train de roulement quatre roues en standard avec pneus grandes dimensions
            • „Roue de jauge avant en option pour un suivi optimal des reliefs sur terrains inégaux

              Les andaineurs mono rotor Swadro réalisent des performances exceptionnelles sur le terrain. L'interaction entre les jambe d'amortissement, la coulisse de compensation et la fixation traînée du rotor assure un suivi exceptionnel. Les grands pneus de rotor progressant à proximité des dents guident le rotor le long des reliefs du sol. Il ne reste rien au sol et le tapis végétal n'est pas endommagé.

              Caractéristiques de suivi ingénieuses

              Le châssis d'attelage autosuiveur suit parfaitement le tracteur dans la voie, de même que dans les virages. Grâce à la coulisse intelligente, les manoeuvres serrées en bout de champ ou sur les pointes sont faciles et rapides. Les jambes d'amortissement associées évitent les embardées en position de travail et les andains sont droits et réguliers. Au relevage, la machine se centre de façon précise et automatique en position centrale derrière le tracteur. Il n'est donc pas nécessaire de prévoir des dispositifs de sécurité distincts pour les déplacements routiers.

              Relevage sans contact avec le sol

              Le châssis d'attelage mobile de l'andaineur génère le même effet Jet à la montée et à la descente que celui des grands andaineurs avec train de transport. Ainsi même sur les andaineurs mono rotor Swadro S, le fourrage reste propre et le tapis végétal intact.

              Amortissement mécanique

              En standard, les andaineurs mono rotor Swadro S sont équipés de jambes d'amortissement mécaniques. Le système d'amortissement commandé par ressort assure un suivi précis de l'andaineur dans les virages et centre automatiquement le Swadro au relevage.

              Douceur et puissance

              En option les Swadro S peuvent être équipés de jambes d'amortissement hydrauliques. Sur les terrains extrêmement vallonnés et difficiles, les jambes d'amortissement hydrauliques garantissent un suivi précis et une stabilité sur les pentes de l'andaineur mono rotor sans pertes de performances.

              Un travail parfait

              En standard, les andaineurs mono rotor Swadro S sont équipés d'un train de roulement quatre roues. Grâce aux roues de jauges très proches des dents, le rotor suit tous les reliefs du sol sans transporter de saletés dans le fourrage ni faire de dégâts sur le tapis végétal. Des conditions optimales pour une qualité de fourrage exceptionnelle. La roue de jauge avant disponible en option améliore encore le suivi du terrain.

              Andaineur mono rotor Swadro S
              • Réglage au millimètre près de la hauteur de rotor avec affichage
              • Pliage confortable de la toile d'andain sans effort
              • Bras porte-dents repliable avec point de pliage sans jeu et sans usure

              Les andaineurs mono rotor Swadro S se démarquent par leur confort d'utilisation unique. Peu importe qu'il s'agisse de régler la hauteur de ratissage ou la largeur d'andainage. En standard le réglage est confortable
              depuis le côté gauche de la machine ou en option rapide et confortable depuis la cabine du tracteur. Les bras porte-dents rabattables assurent une conversion rapide et simple de l'andaineur mono rotor Swadro sans avoir à traîner les bras porte-dents.

              Simplement précis

              La hauteur de ratissage est réglée simplement et au millimètre près par manivelle en fonction des différentes conditions. L'échelle graduée permet un réglage précis et facile de la hauteur de ratissage, sans avoir à mesurer, en fonction de la hauteur de coupe de la faucheuse.

              Confort électrique

              Le réglage électrique de hauteur de rotor permet d'adapter confortablement depuis la cabine la hauteur de ratissage aux conditions de la parcelle. Grâce à l'écran d'affichage dans la cabine, la hauteur de ratissage est modulée rapidement et précisément sans avoir à descendre. Cela représente une économie de temps précieuse pour l'andainage.

              Pliage facile

              En standard la toile d'andain est repliée manuellement et la largeur d'andainagte réglée. Le repliage et le dépliage sont facilités par un ressort. En outre la sécurité anti-rotation du rotor est libérée par le processus de pliage – ce qui protège des erreurs de manipulation.

              Simplement hydraulique

              Sur demande la toile d'andain peut être réglée, repliée et dépliée hydrauliquement. La toile d'andain est d'abord dépliée hydrauliquement par le biais du distributeur hydraulique double effet et amenée directement sur la largeur d'andain souhaitée. Le repliage se fait dans l'ordre inverse. Le processus de dépliage et repliage se fait en douceur grâce à l'amortissement de fin de course dans le vérin hydraulique.

              Andaineurs portés mono rotor
              • Essieu tandem équipé en standard de grands pneus
              • Réglage en continu de la hauteur de travail pour une qualité de fourrage élevée et homogène
              • Roue de jauge avant pour un suivi homogène du rotor sur les parcelles accidentées

              Les andaineurs mono rotor Swadro attelés trois points avec largeurs de travail de 3,50 m à 4,60 m impressionnent par leur stabilité exemplaire et leur technique unique ; ils sont dotés de nombreuses caractéristiques techniques des andaineurs grande culture éprouvés KRONE. Le large essieu tandem compensateur et la roue d’appui avant en option garantissent, grâce au guidage très homogène des dents, une propreté exceptionnelle du fourrage, même en cas d’ondulations du terrain et d’ornières profondes.

              Grands pneumatiques

              L’andaineur mono rotor Swadro est équipé de pneus Super-Ballon 16/6.50-8. Ces pneus offrent une bonne qualité et une longévité de roulement, tout en préservant le tapis végétal.

              Essieu tandem

              Les andaineurs mono rotor Swadro sont équipés de série d’un essieu tandem. Les roues progressent très près des dents. Le suivi du terrain est ainsi optimal et le travail de ratissage exceptionnel, même sur les sols inégaux.

              Inclinaison transversale

              Même si le fourrage est lourd, il ne reste rien au sol : l’inclinaison transversale se règle des deux côtés du rotor au niveau des segments perforés.

              Roue d'appui avant

              Une roue d’appui autosuiveuse, réglable en hauteur est disponible en option. De ce fait le rotor s’adapte encore mieux aux reliefs du sol, surtout sur les terrains vallonnés.

              Guidage souple

              Plusieurs positions possibles du troisième point garantissent un guidage optimal du rotor, quelles que soient les conditions. La fixation de l'axe dans le trou oblong permet l’utilisation d’une roue d'appui avant.

              Confort de réglage

              Le réglage de la hauteur de travail du rotor s’effectue en continu. L’opération est rapide et simple par le biais d’une manivelle, depuis la cabine du tracteur. Avec pour résultat un ratissage du fourrage propre et sans perte.

              Position de transport

              La machine est relevée pour les déplacements routiers. Pendant ce temps, les stabilisateurs rentrent automatiquement et centrent le rotor derrière le tracteur.

              Exclusivité

              Avec le dispositif de suivi directionnel breveté, les andaineurs KRONE maîtrisent également les virages les plus serrés. Grâce à une combinaison de coulisses et de stabilisateurs, ils sont extrêmement maniables avec un rayon de braquage d’environ 20° et une hauteur de relevage importante.

              Stabilisateurs

              Les stabilisateurs d‘amortissement assurent un suivi directionnel régulier dans les virages à vitesse élevée et dans les descentes.

              Simplement fiable
              • Jambes d'amortissement intégrant un amortisseur
              • Autocentrage au relevage
              • Bras porte-dents repliables

              Une densité élevée du trafic et des tracteurs rapides exigent beaucoup des machines attelées en matière de sécurité routière. Les andaineurs KRONE satisfont pleinement à ces exigences. Avec des bras porte-dents repliés et une toile d’andainage pivotée vers le haut, les andaineurs mono rotor Swadro sont extrêmement compacts et rapidement convertis pour des déplacements routiers en toute sécurité.

              Largeur d'andain toujours optimale

              Le réglage de la toile d’andainage est simple. En fonction du volume de fourrage et de la largeur d’andain souhaitée, la toile d'andainage est sortie ou rentrée facilement, grâce à une tringle télescopique .

              Maniabilité intégrale

              Un suivi directionnel intégral. Avec un rayon de braquage de 20°, l'andaineur ne laisse rien au sol, même dans les virages serrés et il forme des andains parfaits. Il est idéal sur les petites parcelles toutes en coins et recoins.

              Relevage de la toile d'andain

              Un ressort largement dimensionné facilite le relevage de la toile d’andainage en position de transport. Simultanément le rotor est bloqué par un verrouillage. La faible largeur de transport est garantie avec les bras porte-dents repliables.

              Bras porte-dents repliables

              Pour les déplacements routiers, les bras porte-dents extérieurs sont repliés. L’opération est rapide et simple et nécessite très peu de force.

              Andaineurs mono rotor traînés
              • Grande largeur de travail
              • Faible puissance absorbée
              • Timon avec commande en parallélogramme
              • Essieu tandem avec pneus de 18″ en standard
              • Swadro 38 T et 42 T uniquement pour les marchés Export

              La demande en andaineurs mono rotor traînés, en Allemagne et à l’étranger, répondant à la technique éprouvée du Swadro a amené KRONE à intégrer dans sa gamme les Swadro 38 T, 42 T et 46 T. Sur ces machines, l’essieu tandem sert également de train de roulement routier.

              Essieu tandem

              Il est équipé en standard de pneus Super- Ballon de 18" largement dimensionnés. Pour qu’il ne reste rien au sol, même si le fourrage est lourd, l’inclinaison transversale peut être réglée par le biais d’un axe.

              Roue d'appui

              La roue d’appui avant est équipée de série sur le Swadro 46 T, elle est en option sur le Swadro 42 T. Elle est mobile, l’idéal pour les virages serrés. La hauteur de travail est facile à régler par le biais d’un axe et du segment perforé.

              Déplacement routier

              Les bras porte-dents latéraux sont facilement repliés sur le Swadro 46 T. Ainsi cette unité est compacte et offre une sécurité routière optimale.

              Timon

              Aucun risque de blocage de l'anneau d’attelage grâce à la commande en parallélogramme sur le timon réglable en hauteur pour la barre d’attelage ou la barre oscillante. Le vérin hydraulique sur le timon maintient le rotor à l’horizontale lors de la descente et du relevage.

              Relevage hydraulique du rotor

              Le relevage du rotor est hydraulique. La structure de l'essieu tandem et le pivotement du vérin de levage permettent une garde au sol élevée de 500 mm – l‘idéal pour franchir les andains déjà déposés.

              Réglage de la hauteur de travail

              Le réglage de la hauteur de travail est simple. Il est réalisé par le biais d’une béquille réglable qui est bloquée sur le tube perforé par le biais d’un axe.

              Faible puissance absorbée

              Pour les andaineurs mono rotor, la puissance de prise de force ne représente pas un facteur limitant, mais plutôt le poids souvent trop faible sur l’essieu avant du tracteur lors du relevage. Les Swadro 38 T, 42 T et 46 T en tant que machines traînées apportent la solution idéale et permettent l’utilisation de petits tracteurs légers, même sur les pentes. Les Swadro traînés impressionnent par leur faible puissance absorbée.

              Concept d'entraînement Easy-Line KRONE
              • Flux de fourrage régulier dans l'andaineur pour des performances de ratissage maximales
              • Augmentation du rendement horaire de la remorque, de la presse et de l'ensileuse
              • Aucun enroulement de l'andain pour une mise à profit maximale de la chaîne de récolte

              ­Le concept d'entraînement Easy-Line KRONE génère une rotation 10 % plus rapide des rotors avant de l'andaineur par rapport à ceux arrière. Le fourrage est déposé large devant ces derniers sur le fourrage existant et regroupé ensuite sans enroulement en un andain en forme de caisson. Grâce au concept d'entraînement Easy-Line, le fourrage n'entre plus en contact avec le sol après son ramassage.

              Efficace et mécanique

              Les andaineurs latéraux Swadro KRONE sont dotés d'une chaîne cinématique complètement mécanique. Chaque rotor est protégé individuellement des surcharges. La disposition spéciale des arbres d'entraînement garantit un entraînement fiable et économe en carburant, quelles que soient les situations.

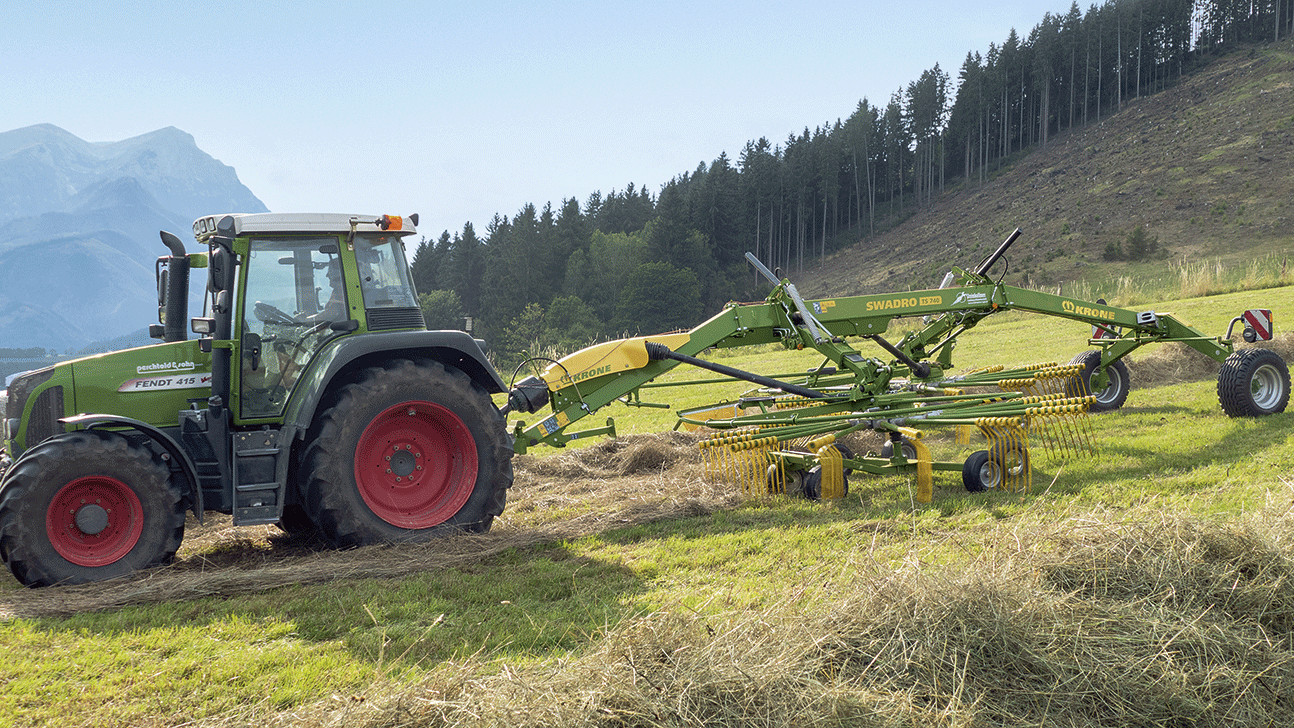

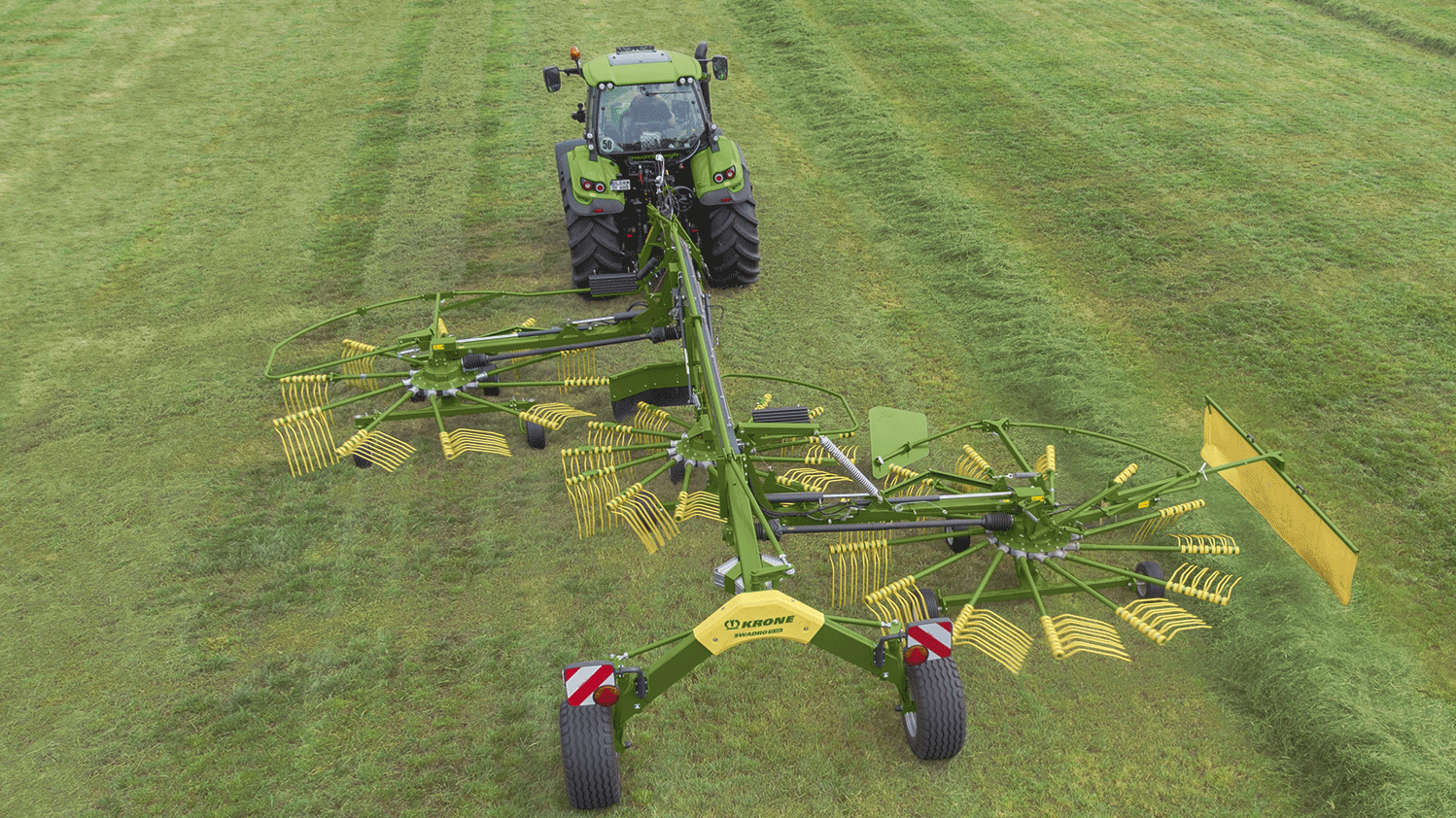

              Andaineur latéral variable deux rotors
              • Dépose d’un seul andain ou d’un andain double
              • Andainage à droite
              • Largeur de travail variable
              • Réglage hydraulique de toile d’andain
              • 13 bras porte-dents par rotor

              L’andaineur latéral deux rotors 710/26 T KRONE offre un excellent rapport qualité-prix-performances. Avec ses 13 bras portedents par rotor, il offre une qualité de ratissage exceptionnelle. Le Swadro 710/26 T peut déposer un andain unique, un andain double, mais également deux petits andains.

              Attelage sur la barre oscillante ou la barre d‘attelage

              Le timon est réglage en hauteur, l'anneau d’attelage est commandé par parallélogramme. Le vérin hydraulique sur le timon maintient le rotor avant à l’horizontale, à la descente et au relevage.

              Essieux tandem

              Largement dimensionnés avec des pneumatiques de 18″ pour un suivi optimal des reliefs du terrain. Les roues avant sont positionnées largement vers l’extérieur pour une excellente stabilité sur les pentes. Le réglage de la hauteur de travail est réalisé par le biais de butées réglables, bloquées par un axe sur le segment perforé.

              Réglage de l’inclinaison transversale

              L’inclinaison transversale du rotor est facile à régler par le biais d’une broche. Ainsi les rotors travaillent proprement, en particulier lorsque le fourrage est lourd, même en direction de la toile d’andain, là où les dents doivent déplacer une masse plus importante.

              Dépose d’un seul andain à droite

              Idéal pour les machines de conditionnement offrant des capacités importantes et pour un fourrage peu abondant. Le vérin de pivotement permet également de moduler la largeur de travail.

              Pivotement du rotor arrière

              L'opération est rapide et facile par le biais de vérins de pivotement depuis le siège du tracteur. En fonction du réglage, il est ainsi possible de déplacer toute la récolte.

              Dépôt de deux andains à gauche

              Idéal pour les machines de conditionnement offrant une faible capacité de ramassage, pour les fourrages volumineux ou pour l’andainage nocturne.

              Dépose d'un andain double

              Dépôt de deux andains : Un double andain à partir de 12,40 m

              Perfection – pour l’andainage à droite

              Comme les éléments de commande dans la cabine du tracteur sont aussi positionnés à droite, ces andaineurs offrent un confort de conduite maximal.

              Homologué 40 km/h (selon la réglementation en vigueur)

              Homologué 40 km/h (selon la réglementation en vigueur): Des temps de mise en oeuvre courts et donc des temps de parcours réduits sont des critères essentiels qui augmentent le rendement d’une machine. Les essieux tandem larges avec des pneus de 18" offrent des conditions idéales pour permettre des vitesses routières élevées.

              Compensation de niveau

              La broche de réglage avant permet d'adapter l'inclinaison du châssis à la hauteur de travail. Au relevage, le châssis est d'abord relevé à l'avant par le biais du vérin et les dents ne piquent pas dans le sol.

              Une combinaison idéale

              Les roues d’appui avant pour un guidage parfait des rotors, associées à l’articulation cardanique. Les roues d’appui avant sont mobiles, réglables en hauteur et peuvent en plus être décalées latéralement en fonction du volume de fourrage.

              Résistance optimale

              Le châssis principal avec son profilé carré est robuste et résiste aux sollicitations les plus élevées. La sécurité est ainsi assurée lors des déplacements rapides sur les sols non stabilisés et en cas de travail dans des conditions difficiles.

              Confortable

              Le réglage hydraulique de la toile d’andain sur le rotor arrière est réalisé depuis la cabine du tracteur. Ainsi la largeur d'andainage souhaitée est réglée facilement et confortablement. La toile est rentrée pour les déplacements routiers.

              Andaineurs latéraux traînés deux rotors
              • Parfait pour déposer un seul andain, un andain double et deux andains
              • Gestion simple de fourrière grâce à une hauteur importante sous châssis et à une commande séquentielle hydraulique des rotors au relevage et à la descente
              • Relevage individuel de rotor en option, l'idéal pour travailler sur les parcelles en pointe
              • Très compact au transport grâce au concept de châssis unique

              Les andaineurs latéraux traînés Swadro TS KRONE sont proposés en largeurs de travail de 6,20 m à 7,40 m pour la dépose d’un andain ou d’un andain double. La version Twin permet de série la dépose de deux andains. Cette variante réalise des largeurs de travail entre 6,92 m et 8,20 m.

              Dépose d’un seul andain

              Les Swadro TS peuvent être adaptés simplement et rapidement en fonction du fourrage et de la technique de récolte. La dépose d’un seul andain est idéale pour les volumes de récoltes importants ou l’utilisation de presses ou de petites remorques polyvalentes.

              Dépose d’un andain double

              Si deux andains individuels sont regroupés à l’aller et au retour, alors les Swadro TS permettent d’obtenir des largeurs de travail globales jusqu’à 15 m. L'andain double améliore la mise à profit des puissantes machines de récolte.

              Dépose de deux andains avec le TS Twin

              Les Swadro TS Twin sont équipés de série de bras télescopiques. Une toile d’andainage avant en option complète l‘équipement pour le dépôt de deux andains.

              Passage rapide de l'andainage simple au double andainage

              Le Swadro TS Twin peut passer très simplement de la dépose d'un andain à la dépose de deux andains. Il suffit de sortir hydrauliquement les deux bras afin de générer de la place pour le deuxième andain.

              Maniement simple des toiles d’andainage

              La toile d’andainage avant est réglée manuellement, assistée par ressort. La toile d’andainage arrière est pivotée automatiquement en position de travail à la descente du rotor. Pour le réglage précis de la toile d’andainage arrière, l’écart latéral par rapport au rotor, la hauteur au-dessus du sol et la position de la toile peuvent être adaptés dans le sens d’avancement.

              Réglage manuel de la hauteur de rotor

              Le réglage confortable de la hauteur de travail avec une manivelle fait partie de l’équipement de base. Elle est logée sur l’avant du rotor, à hauteur de travail. La grande règle graduée est bien lisible. Si nécessaire, les deux rotors peuvent être réglés au millimètre près.

              Hauteur de rotor et relevage individuel de rotor par boîtier de commande

              Lorsque les conditions d’utilisation sont hétérogènes, il est préférable d’opter pour le réglage électrique de hauteur de rotor en option. Un boîtier de commande avec affichage, positionné dans la cabine du tracteur, permet de piloter deux moteurs électriques qui adaptent la hauteur de ratissage au millimètre près durant le travail. L’économie de temps réalisée est substantielle. En option, les rotors sont relevés individuellement par le biais du boîtier de commande pour andainer de façon optimale sur les parcelles en pointe.

              Débuts et fins d’andains homogènes

              Une commande séquentielle hydraulique pivote d’abord le rotor avant, puis le rotor arrière de la position de travail à la position de tournière. Les vannes hydrauliques nécessaires à la commande séquentielle sont pilotées mécaniquement par le biais d’une robuste coulisse de commande. La temporisation entre le bras avant et le bras arrière est réglable.

              Robuste châssis avec garde au sol importante

              Les essieux et le châssis sont particulièrement stables grâce aux tubes profilés largement dimensionnés. La hauteur importante sous châssis et le relevage important des rotors permettent une garde au sol jusqu’à 50 cm. De ce fait, les andains hauts peuvent être franchis sans problème.

              Entraînements principaux latéraux et ressorts de décharge

              Les deux entraînements principaux des rotors se situent nettement excentrés. Le fonctionnement régulier des arbres d’entraînement est ainsi assuré, même en position de tournière. Pour réduire la sollicitation des rotors durant l’andainage, les puissants ressorts de traction peuvent reporter le poids sur le châssis et l’essieu.

              Hauteur au transport confortable

              La hauteur au transport est déjà inférieure à 4 m après le relevage hydraulique des bras latéraux et la descente automatique de la toile d’andain latérale.

              Pneus variables

              La dimension des pneus et la largeur de voie sont variables. Tous les Swadro TS et TS Twin peuvent être équipés de pneus 11.5/80-15.3/10 PR (photo de gauche) ou de pneus de 15.0/55-17/10 PR (photo de droite) pour une utilisation sur des sols peu porteurs et sur les pentes. La largeur au transport est de 2,90 m maximum.

              Modification de la largeur de voie

              Avec des pneumatiques étroits, la largeur de voie peut être augmentée de 6 cm. Pour ce faire, il suffit de modifier la position d’une entretoise sur les bras de roue et les essieux sont décalés de respectivement 3 cm vers l‘extérieur.

              Maniabilité énorme

              Sur tous les Swadro TS et TS Twin, l’attelage deux points et le châssis sont reliés entre eux par une articulation montée sur roulement à billes. Dans les virages, l’essieu suiveur est piloté par le biais d’une tringle de direction. Les andaineurs sont particulièrement maniables. Il ne reste pas de produit coupé au sol, même sur les petites parcelles ou celles morcelées, car toutes les zones peuvent être atteintes facilement avec les rotors sans avoir à manoeuvrer.

              Conduite rapide et sûre

              Grâce à la stabilité latérale exceptionnelle de l’essieu, les andaineurs Swadro TS ont toujours une capacité de suivi directionnel optimale, ils progressent sans à-coups et en toute sécurité sur route, même à des vitesses élevées.

              Andaineur latéral trois rotors
              • Rendement élevé avec une largeur de travail de 9,70 m
              • Réglage électrique de la hauteur de travail avec affichage de hauteur de rotor
              • Suivi directionnel réglable hydrauliquement pour une tenue de route parfaite

              Un double andain sur près de 20,00 m – ce sont les conditions idéales pour une puissante ensileuse. L’andaineur latéral trois rotors Swadro TS 970 KRONE répond pleinement à cette mission. Il sait convaincre par son rendement jusqu’à 10 ha/h qui augmente encore la rentabilité de la chaîne de récolte. Grâce à son train de roulement autosuiveur à voie large, ce grand andaineur est extrêmement maniable et se gare très facilement.

              Réglage électrique de la hauteur de travail

              Des conditions de travail variables requièrent souvent un réglage immédiat de la hauteur de travail. La hauteur de travail de chaque rotor est réglable séparément sur le boîtier de commande et elle est lue sur l'écran.

              Toile d'andain relevable hydrauliquement

              La toile d'andain du Swadro TS 970 est pivotée hydrauliquement (option) sur une position d'attente pour le double andainage. Pour replier les rotors en position de transport, la toile d'andain est automatiquement repliée et reste ainsi à une hauteur inférieure à 4 m. Pour passer à la position de travail, elle se déplie automatiquement sur la position précédente.

              Avec essieu autosuiveur

              Un vérin hydraulique sur le support d'attelage (photo de gauche) permet de régler facilement le braquage de l'essieu de transport (photo de droite). Cet essieu autosuiveur permet un comportement de suivi directionnel optimal et une maniabilité exceptionnelle.

              Flux de fourrage parfait

              Le rotor avant est équipé de 10 bras portedents, le rotor central de 13 bras portedents et affiche une vitesse périphérique supérieure à celui arrière. Le rotor arrière plus lent est doté de 13 bras porte-dents avec respectivement cinq dents doubles. Le flux de fourrage est de ce fait régulier et les formes de l'andain sont optimales.

              Position de transport

              Les trois rotors sont rapidement amenés en position de transport. Comme le diamètre du rotor central est inférieur à 3,00 m, il n’est pas nécessaire de replier les bras porte-dents sur le rotor central.

              BiG M et Swadro TS 970 : Une harmonie parfaite

              Le fourrage n’est pas enfoncé dans le sol. Car le tracteur du Swadro TS 970 passe dans la voie de la faucheuse-conditionneuse intensive BiG M KRONE.

              Modèles

              Swadro S-TS
              Swadro S 380 Swadro S 420 Swadro S 460 Swadro 35 Swadro 38 T Swadro 42 T Swadro 46 T Swadro 710/26 T Swadro TS 970 Swadro TS 620 Swadro TS 620 Twin Swadro TS 680 Swadro TS 680 Twin Swadro TS 740 Swadro TS 740 Twin
              Type Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur mono rotor Andaineur à deux rotors Andaineur à trois rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Andaineur à deux rotors Configurer
              Attelage Attelage trois points Attelage trois points Attelage trois points Attelage trois points Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Traînée Configurer
              Largeur de travail (m) 3,80 4,20 4,60 3,50 3,80 4,20 4,60 6,20 9,70 6,20 6,20 6,80 6,80 7,40 7,40 Configurer
              Largeur de travail (m) double andainage - - - - - - - 2 x 3.40 - - 2 x 3,46 (6,92 m) - 2 x 3,80 (7,60m) - 2 x 4,10 (8,20m) Configurer
              Largeur d'andain (m) 0,60 - 1,30 0,80 - 1,50 0,80 - 1,80 0,60 - 1,20 0,60 - 1,30 0,80 - 1,50 0,80 - 1,80 0,80 - 1,40 1,00 - 1,80 1,10 - 1,60 1,10 - 1,60 1,10 - 1,60 1,10 - 1,60 1,20 - 1,60 1,20 - 1,60 Configurer
              Diamètre de rotor (m) 2,96 3,30 3,60 2,70 2,96 3,30 3,60 2,00 2,00 2,96 2,96 3,30 3,30 3,60 3,60 Configurer
              Bras porte-dents par rotor 10 13 13 10 10 13 13 2 x 13 1 x 10 / 2 x 13 10 / 13 10 / 13 2 x 13 2 x 13 2 x 13 2 x 13 Configurer
              Puissance absorbée (kW / CV) 22 / 31 37 / 50 37 / 50 22 / 31 19 / 25 22 / 31 22 / 31 37 / 50 59 / 80 37 / 50 37 / 50 37 / 50 37 / 50 37 / 50 37 / 50 Configurer
              Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer Configurer

              La plus large gamme du marché

              KRONE Swadro S | TS Andaineurs à dépose latérale

              KRONE Landmaschinen

              KRONE Landmaschinen

              KRONE Landmaschinen

              Vidéos

              Please accept marketing-cookies to see this content.
              Please accept marketing-cookies to see this content.
              Please accept marketing-cookies to see this content.
