Swadro S | TS

Hileradoras rotativas con depósito lateral

Hileradoras rotativas ­KRONE con depósito lateral: la gama de productos más extensa del mercado. Con las hileradoras rotativas Swadro S y TS, ­KRONE ofrece la gama de productos más amplia entre las hileradoras de depósito lateral. Empezando por las hileradoras de un rotor para zonas de estructura pequeña hasta la Swadro TS 970, la hileradora de tres rotores única en el mundo, para una fuerza y un rendimiento de recolección máximos, hay disponible una amplia gama de variantes de modelos y opciones de equipamiento.

  • Con las hileradoras rotativas Swadro S/TS con depósito lateral, ­KRONE ofrece la cartera de productos más amplia del mercado.
  • Empezando por la hileradora de un rotor Swadro 35, hasta por hileradora de depósito lateral más grande del mundo, la Swadro TS 970, ­KRONE ofrece en este segmento anchos de trabajo comprendidos entre 3,50 y 9,70 m.
  • Además, puede elegir entre una amplia gama de equipamientos opcionales y de confort de manejo.
Please accept marketing-cookies to see this content.

Video del producto

KRONE Swadro S 380 | S 420 | S 460

KRONE Swadro rastrillos hileradores de un rotor – calidad del foraje máxima

Productos funciones

Hileradoras rotativas KRONE con depósito lateral

Hileradoras rotativas KRONE con depósito lateral: la gama de productos más extensa del mercado Con las hileradoras rotativas Swadro S y TS, K RONE ofrece la gama de productos más amplia entre las hileradoras de depósito lateral. Empezando por las hileradoras de un rotor para zonas de estructura pequeña hasta la Swadro TS 970, la hileradora de tres rotores única en el mundo, para una fuerza y un rendi-miento de recolección máximos, hay disponible una amplia gama de variantes de modelos y opciones de equipamiento.

La suspensión cardánica en arrastre
  • Adaptación tridimensional al terreno en todas las direcciones
  • „Guiado óptimo de los dientes a lo largo del contorno del terreno
  • „Forraje limpio sin pérdidas de rastrillado
    Arrastrar en lugar de empujar

    El rotor Swadro es arrastrado en el sentido de la marcha por el brazo. En combinación con la suspensión central del rotor, este siempre se levanta y se inserta horizontalmente en la elevación. El peso del rotor se distribuye uniformemente sobre todas las ruedas direccionales durante el hilerado, adaptándose así de forma óptima al contorno del terreno. De este modo se reducen las pérdidas y la contaminación del forraje.

    El efecto Jet de KRONE

    En el descenso y en la elevación de los rotores, el efecto Jet de KRONE impide que las púas penetren en el suelo. El efecto Jet se asemeja al comportamiento de despegue y aterrizaje de un avión. Con la elevación y el descenso de los rotores, la sofisticada suspensión de los rotores garantiza siempre el máximo espacio libre bajo los mayales. Esto evita daños en la capa vegetal y la contaminación del forraje.

    Adaptación tridimensional al terreno

    La dirección cardán arrastrada del rotor en el brazo guía con precisión los mayales a lo largo del contorno del suelo. Esto es válido tanto longitudinalmente como transversalmente al sentido de la marcha. De este modo, incluso en terrenos irregulares, no quedan restos de tallos y no se introduce tierra. El resultado es una materia vegetal limpia, unas pérdidas mínimas y unos altos rendimientos por superficie.

    El engranaje rotativo Swadro
    • Engranaje del sistema rotativo libre de mantenimiento, herméticamente cerrado
    • „Relación de transmisión que ahorra combustible
    • „Lubricado de por vida con grasa fluida

      El diseño del engranaje rotativo es sinónimo de máximo rendimiento y mínima potencia necesaria. Gracias a la gran relación de multiplicación, las hileradoras rotativas Swadro requieren bajas velocidades de la toma de fuerza y el desgaste se reduce al mínimo. La baja potencia necesaria de las hileradoras rotativas Swadro en comparación con otros sistemas hileradores también reduce significativamente el consumo de combustible del tractor.

      Avanzar sin detenerse

      En la cosecha de forraje básico, el clima marca el ritmo. Con su engranaje rotativo libre de mantenimiento, lubricado de por vida con grasa fluida, la KRONE Swadro es un socio fiable. Gracias al engranaje rotativo libre de mantenimiento, la Swadro está siempre lista para su uso y garantiza fiabilidad operativa incluso en ventanas de cosecha cortas. Tanto si se acerca la lluvia como el vehículo cosechador, con la Swadro de KRONE no perderá un valioso tiempo de cosecha a causa de paradas de mantenimiento.

      Construcción robusta

      Seguridad de uso incluso con material vegetal difícil, alta estabilidad, alta resistencia al desgaste y ausencia de mantenimiento: puede confiar en estas características del engranaje rotativo Swadro.

      La excéntrica DuraMax
      • Completamente libre de mantenimiento
      • „Temple bainítico especial
      • „Excéntrica de marcha en seco
        La exclusiva excéntrica DuraMax

        KRONE utiliza un proceso especial de temple bainítico para la excéntrica, que es único en el mercado. Alta dureza de superficie con una sustancia fundamental tenaz son los atributos que conducen a una larga vida útil con bajo desgaste. La resistencia a la rodadura de los rodillos de desplazamiento también se reduce significativamente, lo que tiene un efecto positivo sobre el consumo de energía y el comportamiento de desgaste.

        Recorrido excéntrico pronunciado con un diámetro reducido

        La excéntrica DuraMax se caracteriza por un diámetro muy pequeño junto con un recorrido excéntrico pronunciado. Esta interacción única garantiza una formación de hileras óptima en todas las condiciones. El pequeño diámetro de la excéntrica, junto con los rodillos de desplazamiento de grandes dimensiones, garantiza una marcha lenta y de bajo desgaste en la excéntrica. La excéntrica pronunciada garantiza movimientos de elevación rápidos, los mayales permiten obtener bordes de hilera limpios y formas de hilera óptimas en todas las situaciones.

        Los brazos portamayales Swadro
        • Máxima estabilidad y seguridad de uso
        • „Variante plegable sin desgaste y sin holgura
        • „Tiempos de preparación mínimos en el cambio de campo
        • „Punto de flexión controlada integrado

        Máxima estabilidad y seguridad de uso. Con los brazos portamayales de la Swadro, KRONE
        fija estándares en materia de durabilidad y seguridad de uso. Gracias a la estructura fija del brazo portamayales punto de flexión controlada integrado, KRONE ofrece un diseño de brazo portamayales que es único en el ámbito de las hileradoras rotativas. Este tipo de construcción permite que el brazo portamayales soporte las cargas más fuertes y garantiza la máxima seguridad de uso incluso en condiciones de  funcionamiento extremas.

        La estructura del brazo portamayales

        El brazo portamayales se guía mediante el eje de mando. Se asienta con precisión en el brazo de mando y garantiza así un guiado preciso y limpio de los mayales a lo largo del contorno de la excéntrica. Esto garantiza un rastrillado limpio y sin pérdidas. Los brazos portadientes están montados en el plato rotativo con dos cojinetes fijos. La amplia distancia entre los cojinetes fijos garantiza un guiado estable y suave del eje de mando durante el funcionamiento. Esto reduce el desgaste y aumenta el rendimiento por superficie. El componente principal del brazo portamayales es el tubo de mayales de pared gruesa. Está libre de desgaste y firmemente conectado al rodillo de desplazamiento. Esto crea una conexión sin holgura con el mayal. La Swadro de KRONE aumenta así la calidad del rastrillado y garantiza un guiado óptimo de los mayales.

        Del la posición de transporte a la posición operativa en un abrir y cerrar de ojos

        Para reducir la altura y el ancho de transporte, algunos modelos Swadro de KRONE están equipados de serie o bajo petición con una versión plegable del brazo portamayales Swadro. Gracias al mecanismo de plegado de KRONE, único en el mercado, la altura o el ancho de transporte se reducen en un abrir y cerrar de ojos sin el molesto arrastre de los brazos portamayales hasta la posición de estacionamiento requerida. Esto ahorra un valioso tiempo y energía en el cambio de campo. Los resortes de disco integrados garantizan que las mitades de los brazos portamayales queden unidas en arrastre de fuerza en estado desplegado. Gracias a ello, no se produce desgaste en el perno de seguridad o el orificio de inserción. Esto garantiza una unión sin holgura y una enorme durabilidad y seguridad de uso para muchos años de cosecha.

        Los mayales efecto Lift de KRONE
        • Forraje limpio gracias al efecto de elevación
        • „Alta velocidad de marcha sin pérdidas por desmenuzamiento
        • „Aumento de la calidad del forraje
        • „Reducción de las pérdidas

          Todos los modelos actuales Swadro de KRONE se equipan de serie con las púas efecto Lift de KRONE. Las ventajas del mayal de doble acodamiento se confirmaron tanto en las pruebas prácticas de KRONE como en la prueba DLG FokusTest.

          El truco del doble codo

          El mayal elevador de KRONE lleva casi 10 años impresionando a clientes de todo el mundo en términos de calidad de forraje y rendimiento de rastrillado. Los mayales acodados agarran y levantan el forraje activamente de la capa de hierba. Esto produce un forraje limpio incluso en condiciones difíciles. El efecto de elevación transporta el forraje a lo largo de todo el mayal. Gracias a las grandes espiras de los mayales de 10,5 mm de grosor, el mayal elevador de KRONE se mantiene en su posición incluso con material vegetal extremadamente pesado y húmedo, garantizando el máximo rendimiento de rastrillado sin comprometer la calidad del mismo.

          Menor contaminación del forraje y menores pérdidas de rastrillado demostrados por DLG

          Menor contaminación del forraje y menores pérdidas de rastrillado
          demostrados por DLG

          • Como apreciamos mucho un forraje limpio y una calidad de rastrillado
            óptima, no solo confiamos en el aspecto, sino también en los hechos.
          • En DLG, hemos comparado el mayal elevador KRONE
            con otros sistemas
            de mayales en una prueba Fokustest de DLG con respecto a la contaminación
            del forraje y el rendimiento del rastrillado.
          • Y los resultados son claros. El mayal elevador de KRONE
            reduce la contaminación
            del forraje a menos del 9 % de contenido de ceniza bruta en el
            forraje, independientemente de la velocidad de MARCHA.
          • Además, la forma especial de los mayales reduce las pérdidas por rastrillado
            hasta un 2,1 % en comparación con otros sistemas. Incluso a altas
            velocidades de marcha, las pérdidas por rastrillado se mantienen por
            debajo del 1,5% de la cosecha total por ha.
          El chasis del sistema rotativo Swadro de KRONE
          • Ruedas direccionales de gran volumen que se desplazan muy cerca de los dientes
          • La zona de barrido más grande del mercado
          • Ajuste de la inclinación transversal para una formación óptima de hileras y para evitar pérdidas de rastrillado
          • Ruedas direccionales de rotores delanteras y traseras (opcional) guiadas por arrastre para proteger la capa vegetal

          Los chasis del sistema rotativo Swadro de KRONE nunca pierden el contacto con el suelo, sin importar el tipo de terreno. El mayor rango de barrido y oscilación posible bajo el rotor, junto con el equipamiento adecuado de los neumáticos de los rotores, no dejan un tallo de hierba en el suelo y evitan daños en la capa vegetal. Unas hileras limpias e intactas son la piedra angular para una calidad de forraje de primera clase en el siguiente corte.

          Guiado excelente

          Las ruedas direccionales individuales de los chasis del sistema rotativo están colocadas de manera que se acercan a la zona de trabajo principal del mayal y lo guían limpiamente por el contorno del suelo. Gracias a la gran superficie de barrido de las ruedas de los rotores, el mayal recoge cada tallo limpiamente sin tocar la capa de hierba. Con opciones de equipamiento adaptadas a los tipos de hileradora, el chasis del sistema rotativo puede equiparse individualmente para cualquier estructura del suelo. Las ruedas direccionales delanteras de los rotores están montadas guiadas por arrastre. Ruedas direccionales más anchas y de mayor volumen para una óptima protección del suelo en terrenos blandos y pantanosos, o dos ruedas direccionales adicionales por rotor para terrenos de pastoreo extremadamente irregulares, son solo dos de las opciones disponibles con los chasis del sistema rotativo Swadro.

          Ligeramente inclinado en la carretera para una eficiencia óptima

          Una inclinación transversal óptimamente ajustada garantiza pérdidas mínimas de rastrillado y bordes de hilera en forma de caja. Todos los chasis del sistema rotativo Swadro tienen una inclinación transversal ajustable de serie. La inclinación transversal de cada rotor y, por tanto, la posición de los mayales con respecto al suelo, puede ajustarse mediante las ruedas de rotores traseras. Con la altura del rastrillo ajustada, el rotor debe estar inclinado en la dirección de la hilera para compensar la flexión hacia atrás de los mayales a causa del material vegetal. KRONE recomienda un ajuste de inclinación de 1-2 cm en dirección a la hilera.

          Notablemente sencilla
          • Acoplamiento de tres puntos trasero con anchuras de trabajo de 3,80 m a 4,60 m
          • „Exclusivo soporte de montaje guiado por arrastre con enganche patentado de brazo inferior en dos posiciones
          • „Comodidad de manejo de primer nivel y posibilidades de ajuste exacto

            Las nuevas hileradoras de un rotor Swadro S con anchos de trabajo de 3,80 m, 4,20 m y 4,60 m no solo impresionan por su durabilidad y fiabilidad operativa, sino también por su gran comodidad de manejo y ajuste. Los componentes de accionamiento procedentes de hileradoras para grandes superficies ofrecen la máxima fiabilidad operativa y vida útil. La construcción compacta ofrece la mejor vista posible del sistema rotativo y del depósito de hileras. Gracias a las posibilidades de ajuste precisas y cómodas, las hileradoras de un rotor Swadro S ofrecen la máxima comodidad de manejo y unos resultados de rastrillado óptimos.

            Enganche único

            Las hileradoras de un solo rotor Swadro S se accionan en el sistema hidráulico trasero del tractor. Con el sistema de enganche patentado por KRONE, las hileradoras de un rotor se enganchan y desenganchan. El robusto cabezal hecho de tubos redondos ofrece también espacio para guardar el árbol de transmisión y los cables de conexión. El cabezal está diseñado de tal manera que la hileradora al completo se puede enganchar al tractor desde el lado izquierdo de la máquina. Las hileradoras de un rotor Swadro S se centran automáticamente detrás del tractor al levantarse gracias a la conexión móvil con el bastidor principal en combinación con el brazo oscilante de compensación y los tirantes amortiguadores.

            Acoplamiento cuádruple

            Todas las hileradoras de un rotor Swadro S tienen de serie cuatro opciones de enganche para el brazo superior. Tres posiciones fijas para para acoplar el brazo superior para que se adapte al tamaño del tractor, y cuando se utiliza una rueda direccional delantera, el brazo superior se acopla en el agujero alargado, proporcionando una óptima palpación del terreno por la rueda direccional.

            Conservación de las medidas compactas

            De serie, los brazos inferiores se pueden acoplar en la posición de enganche corta en los tres modelos Swadro S. Con el centro de gravedad cerca del tractor, la descarga del eje delantero se reduce hasta un 10% en comparación con otras hileradoras de un rotor. Esto facilita su uso con tractores muy pequeños y compactos.

            Giro largo

            Los puntos de acoplamiento del brazo inferior pueden cambiarse de forma rápida y sencilla a la posición de enganche larga. Con su posición de enganche larga, la Swadro S ofrece más espacio libre entre el tractor y el cabezal. Esto significa que incluso con tractores o ruedas traseras grandes, la hileradora de un rotor Swadro S sigue siendo totalmente maniobrable.

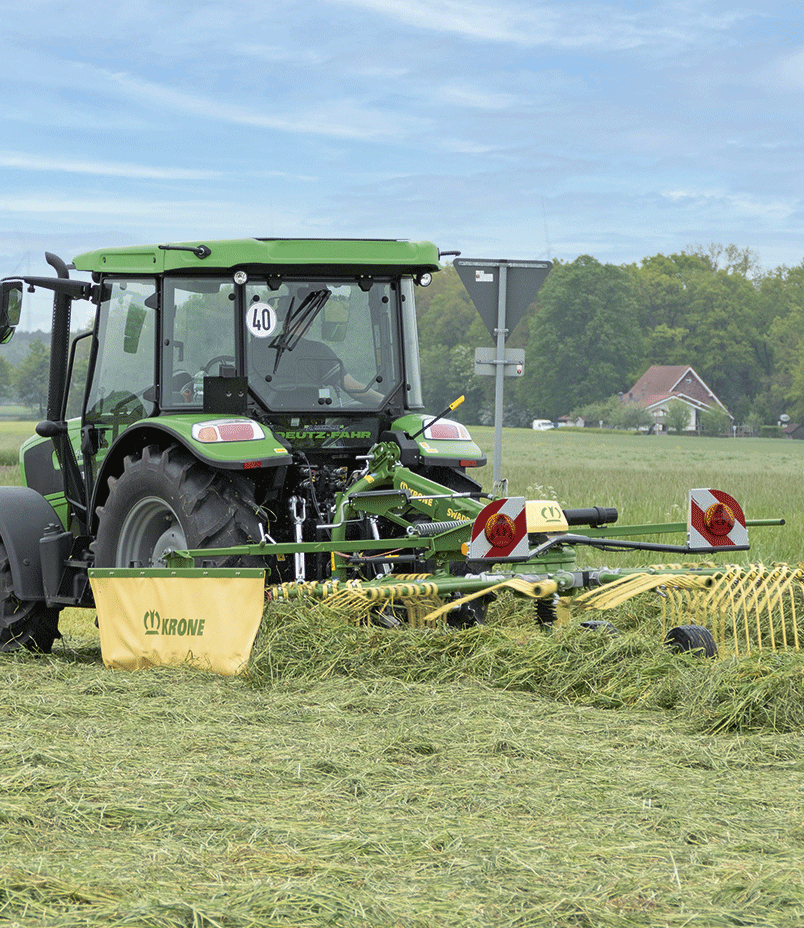

            Swadro S 380, S 420, S 460
            • Enorm wendig und spurtreu dank Nachlaufeinrichtung inklusive Ausgleichsschwinge
            • Kraftvolle und sanfte Selbstzentrierung durch mechanische oder hydraulische Dämpferstreben
            • KRONE Jet-Effekt für optimale Zinkenführung beim Ausheben und Absenken
            • Serienmäßiges Vierrad-Fahrwerk mit großvolumiger Bereifung
            • Optionales vorderes Tastrad zur optimalen Konturführung auf unebenem Terrain

            Las hileradoras de un rotor Swadro hacen un gran trabajo en el campo. La interacción de los tirantes amortiguadores, el brazo oscilante de compensación y la suspensión remolcada del sistema rotativo garantiza el mejor comportamiento de arrastre. Los neumáticos de gran volumen situados cerca de los mayales guían el rotor con precisión por el contorno del suelo. Esto hace que no quede ningún tallo en el suelo y que la capa de hierba no sufra daños.

            Propiedades inteligentes de seguimiento

            El cabezal guiado en arrastre sigue al tractor de forma fiel a la rodada y limpia en los desplazamientos por curvas. Gracias al brazo oscilante compensador inteligente, las maniobras ajustadas en el borde del campo o en las estribaciones no suponen ningún problema. En combinación con los tirantes amortiguadores, se evitan los balanceos en la posición de trabajo y se crean hileras rectas y uniformes. Cuando la máquina se levanta, se centra de forma precisa y automática en la posición central detrás del tractor. Esto también elimina la necesidad de dispositivos de seguridad de transporte separados para la circulación por carretera.

            Elevación sin contacto con el suelo

            Debido al diseño de la hileradora con cabezal móvil, esta produce el mismo efecto Jet durante la elevación y el descenso que las hileradoras más grandes con chasis de transporte. Esto significa que, incluso con las hileradoras de un rotor Swadro S, el forraje permanece limpio y la capa de hierba no sufre daños.

            Amortiguación mecánica

            Las hileradoras de un rotor Swadro S están equipadas de serie con tirantes amortiguadores mecánicos. El sistema de amortiguación con resortes garantiza un seguimienbto preciso de la hileradora en desplazamientos por curvas y centra automáticamente la Swadro en la elevación.

            Suave y potente

            De forma opcional, las Swadro S pueden equiparse con tirantes amortiguadores hidráulicos. En terrenos extremadamente accidentados y difíciles, los tirantes amortiguadores hidráulicos garantizan un guiado precisa y la estabilidad en pendiente de las hileradoras de un rotor sin pérdida de rendimiento.

            Algo redondo

            Las hileradoras de un rotor Swadro S están equipadas de serie con un chasis de cuatro ruedas. Gracias a las ruedas direccionales que se mueven muy cerca de los mayales, el rotor sigue todos los contornos del suelo sin transportar suciedad en el forraje ni dañar la capa de hierba. Requisitos óptimos para una calidad óptima del forraje. La rueda direccional delantera disponible de forma opcional mejora aún más el seguimiento del contorno.

            Hileradora de un rotor Swadro S
            • Ajuste de precisión milimétrica de la altura del rotor con indicador
            • Cómodo plegado de la tela hileradora sin esfuerzo
            • Brazos portadientes plegables con posición de plegado sin juego y sin desgaste

            Las hileradoras de un rotor Swadro S destacan por su exclusivo confort de manejo. No importa si hay que ajustar la altura de rastrillado o el ancho de la hilera. De serie, esto se hace cómodamente desde el lado izquierdo de la máquina u, opcionalmente, de forma rápida y cómoda desde la cabina del tractor. Los brazos portamayales plegables hacen que el cambio de posición de las hileradoras de un rotor Swadro sea rápido y sencillo, sin el molesto arrastre de los brazos portamayales.

            Sencillamente exacta

            La altura de rastrillado puede ajustarse fácilmente a las condiciones más variadas con precisión milimétrica mediante una manivela. Con la ayuda de la escala indicadora, la altura de rastrillado puede ajustarse fácilmente y con precisión a la altura de corte de la segadora sin necesidad de medición.

            Cómodamente eléctrica

            Con el ajuste eléctrico de la altura del rotor, la altura del rotor se puede ajustar cómodamente desde la cabina a las condiciones de la superficie. Gracias a la pantalla de la cabina, la altura de rastrillado puede ajustarse con rapidez y precisión sin tener que bajarse. Esto ahorra un tiempo valioso para el hilerado.

            Plegada como una pluma

            De serie, la tela hileradora se pliega manualmente a mano y se ajusta el ancho de la hilera. El repliegue y el despliegue están asistidos por un muelle. Además, la protección contra la torsión se activa con el proceso de plegado, lo que sirve de protección contra un manejo incorrecto.

            Sencillamente hidráulico

            Si se desea, la tela hilera puede plegarse y ajustarse hidráulicamente. Con una unidad de control de doble efecto, la tela hileradora se despliega primero hidráulicamente y luego puede extenderse sobre el ancho de hilera deseado. El plegado se realiza en el orden inverso. Gracias a la amortiguación de la posición final en el cilindro hidráulico, el proceso de plegado es suave y delicado.

            Hileradoras de un rotor para enganche de tres puntos
            • Eje tándem de serie con neumáticos grandes
            • Ajuste con progresión continua de la altura de trabajo para una calidad consistentemente alta del forraje
            • Rueda direccional delantera para un guiado uniforme de los rotores en superficies con contornos

            Las hileradoras de un rotor Swadro para el enganche de tres puntos con anchos de trabajo de 3,50 m a 4,60 m convencen por su estabilidad ejemplar y su tecnología única, y tienen muchas de las características técnicas de las acreditadas hileradoras para grandes superficies de KRONE. El chasis rotativo ancho con eje tándem compensador y la rueda direccional delantera opcional garantizan un guiado de mayales muy uniforme para un forraje especialmente limpio, incluso en caso de ondulaciones del terreno y marcas de rodadura más profundas..

            Los neumáticos

            El rastrillo hilerador de un rotor Swadro está perfectamente equipado con sus neumáticos Super-Ballon 16/6.50-8. Este neumático no solo es sinónimo de buenas propiedades de marcha, sino que también protege la capa de hierba.

            El eje tándem

            Los rastrillos hileradores de un rotor Swadro tienen un eje tándem de serie. Las ruedas se mueven muy cerca de las púas. Esto garantiza una adaptación óptima al terreno y el trabajo de rastrillado más limpio en terrenos irregulares.

            La inclinación transversal

            Incluso con forraje pesado, no queda nada el suelo: la inclinación transversal del rotor se puede ajustar en ambos lados mediante segmentos perforados.

            La rueda direccional delantera

            También hay disponible opcionalmente una rueda direccional de altura regulable y guiada por arrastre. La rueda direccional delantera mejora aún más la adaptación al terreno del rotor en terrenos accidentados.

            Excelente guiado

            Una alojamiento de la barra de dirección superior garantiza un control óptimo del sistema rotativo en cualquier condición. El acoplamiento del enganche superior en el orificio alargado permite utilizar una rueda de dirección.El enganche del brazo superior en el agujero alargado permite el uso con una rueda direccional delantera.

            El ajuste de altura

            La altura de trabajo del rotor se ajusta de forma continua. El ajuste se realiza de forma rápida y sencilla mediante manivela desde la cabina. El resultado es una recogida de forraje sin pérdidas y limpia.

            La posición de transporte

            La máquina se eleva para el transporte. Durante el transporte, los tirantes amortiguadores se retraen automáticamente y centran el rotor en el centro detrás del tractor.

            El dispositivo de arrastre

            Con el patentado dispositivo de arrastre, los rastrillos KRONE pueden superar incluso las curvas más cerradas. Gracias a una combinación de brazo oscilante y tirantes amortiguadores, son muy ágiles con un ángulo de dirección de aprox. 20° y tienen una gran altura de elevación.

            Los tirantes amortiguadores

            Los tirantes amortiguadores garantizan un comportamiento de arrastre suave en curvas a altas velocidades y cuesta abajo.

            Sencillamente segura
            • Tirantes amortiguadores con muelle de compresión interno
            • Autocentrado en la elevación
            • Brazos portamayales plegables

            La alta densidad del tráfico y los tractores actuales imponen grandes exigencias a las máquinas suspendidas en lo que se refiere a la seguridad vial. Los rastrillos de KRONE satisfacen plenamente estas exigencias. Con los brazos  portamayales plegados y la lona abatida hacia arriba, las hileradoras de un rotor Swadro son sumamente compactas y se pueden reubicar de forma rápida y segura.

            La tela hileradora

            La lona se ajusta de forma sencilla. Dependiendo de la cantidad de forraje y del ancho de hilera deseado, la lona puede extraerse o introducirse fácilmente a través de un varillaje telescópico.

            El desplazamiento en curva

            Incluso en desplazamientos por curvas, no se pierde material vegetal. Gracias al ángulo de dirección de 20°, la hileradora recoge todo, incluso en curvas cerradas, y forma una hilera perfecta, lo que es ideal para superficies pequeñas y con muchos ángulos.

            La elevación de la lona

            Un resorte de tracción de grandes dimensiones facilita la elevación de la lona a la posición de transporte. Con los brazos portamayales plegables, se desciende simultáneamente el bloqueo de transporte del rotor.

            Los brazos portamayales plegables

            Los brazos de púas exteriores se pliegan para el transporte por carretera. El plegado es rápido y apenas requiere esfuerzo.

            Hileradoras de un rotor arrastradas
            • Gran ancho de trabajo
            • Baja potencia requerida
            • Brazo de tracción con control en paralelogramo
            • Eje tándem con neumáticos de 18" de serie
            • Swadro 38 T y 42 T solo para mercados de exportación

            La demanda nacional e internacional de una hileradora arrastrada de un rotor con la probada tecnología Swadro, hizo que KRONE incluyera las Swadro 38 T, 42 T y 46 T en su gama de hileradoras. En estas máquinas, el eje tándem también sirve como chasis de transporte en la carretera.

            El eje tándem

            Está equipado de serie con grandes neumáticos Super-Ballon de 18". Para que no se pierda nada incluso con forraje pesado, la inclinación transversal se puede ajustar mediante un husillo.

            La rueda direccional

            La rueda direccional delantera está equipada de serie en el Swadro 46 T y es opcional para el 42 T. Es arrastrada, lo que es ideal para curvas cerradas. La altura de trabajo puede ajustarse fácilmente mediante pernos y el segmento perforado.

            El transporte por carretera

            Los brazos de púas laterales pueden plegarse fácilmente en el Swadro 46 T. Con ello, esta unidad es compacta y ofrece seguridad en la carretera.

            El brazo de tracción

            Con el control en paralelogramo en el brazo de tracción regulable en altura para la barra de enganche o la barra de tracción pivotante, el enganche de anilla no se atasca. El cilindro hidráulico en el brazo mantiene el rotor en posición horizontal durante el uso y la elevación.

            La elevación hidráulica del rotor

            El rotor se eleva de forma hidráulica. La estructura del chasis tándem y la articulación del cilindro de elevación permiten una gran distancia al suelo de 500 mm, ideal cuando se pasa sobre hileras que ya depositadas.

            El ajuste de la altura de trabajo

            La altura de trabajo se ajusta de forma sencilla. Se realiza mediante un soporte de ajuste extensible, que se bloquea en el segmento perforado mediante pernos.

            La baja potencia requerida

            Para el rastrillo hilerador de un rotor, el factor limitante no es la potencia de la toma de fuerza, sino el peso sobre el eje delantero del tractor, que a menudo es demasiado bajo en la elevación. En este sentido, los rastrillos arrastrados Swadro 38 T, 42 T y 46 T ofrecen la solución adecuada y permiten el uso de tractores más pequeños y ligeros incluso en pendientes. Los Swadro arrastrados convencen con su baja potencia requerida.

            Concepto de accionamiento KRONE Easy-Line
            • Flujo de forraje limpio dentro de la hileradora para un rendimiento de rastrillado máximo
            • „Incremento del rendimiento por superficie del carro de transporte de picado y recogedora-cargadora, empacadora y picadora
            • Sin formación de montones en la hilera para un grado de utilización máximo de la cadena de recolección

            ­El concepto de accionamiento KRONE Easy-Line garantiza que los rotores delanteros del rastrillo hilerador giren un 10 % más rápido que los traseros. Frente a ellos, el forraje se deposita de forma extensa sobre el forraje existente y luego se agrupa en una hilera en forma de caja sin amontonamiento. El concepto de accionamiento Easy-Line hace que el forraje no vuelva a entrar en contacto con el suelo después de ser recogido.

            Eficazmente mecánica

            Las hileradoras de depósito lateral Swadro de KRONE tienen una cadena cinemática completamente mecánica. Cada rotor cuenta con un seguro individual contra sobrecargas. La disposición especial de los árboles de transmisión garantiza un accionamiento seguro y de bajo consumo de combustible en todas las situaciones.

            Hileradora de depósito lateral de dos rotores
            • Depósito de hilera individual y de hileras dobles
            • Depósito de hileras a la derecha
            • Ancho de trabajo variable
            • Ajuste hidráulico de la lona
            • 13 brazos portamayales por rotor

            La hileradora de depósito lateral de dos rotores KRONE 710/26 T no solo ofrece una buena relación calidad-precio, sino que con sus 13 brazos de portamayales por rotor también garantiza el trabajo más limpio. El Swadro 710/26 T puede depositar una hilera individual, una hilera doble y dos hileras estrechas.

            El enganche en el péndulo de tracción o en la barra de enganche

            Es posible ajustar la altura de la barra de tracción (flotante o de conexión) y controlar el anillo de enganche con una conexión en paralelogramo. El brazo hidráulico de la barra de tracción mantiene el rotor delantero paralelo al suelo mientras sube y baja.

            Los ejes tándem

            Diseño ancho con neumáticos de 18" para una adaptación óptima al terreno. Para una mejor estabilidad en pendientes, las ruedas delanteras están posicionadas muy hacia fuera. La altura de trabajo se ajusta mediante soportes regulables que se bloquean con pernos en el segmento perforado.

            El ajuste de la inclinación transversal

            La inclinación transversal del rotor se puede ajustar fácilmente por medio de un husillo, de modo que los rotores también pueden trabajar limpiamente en la dirección de la lona, especialmente con forraje pesado, donde los mayales tienen que mover más masa.

            El depósito de una hilera a la derecha

            Es ideal para máquinas recolectoras con gran capacidad de recogida y baja cantidad de forraje. Con el cilindro giratorio también se puede variar el ancho de trabajo.

            El giro del rotor trasero

            Se realiza de forma rápida y sencilla mediante cilindro giratorio desde la cabina. Dependiendo del ajuste, todo el material vegetal cultivo puede moverse de esta manera.

            El depósito de dos hileras a la izquierda

            Se utiliza en máquinas recolectoras con baja capacidad de recogida, para forrajes voluminosos o para hileras de protección antihumedad.

            Depósito de hileras dobles

            Formación de hileras dobles: Rastrillado de 12,40 m en una sola hilera doble

            Perfecto para el depósito de hileras a la derecha

            Dado que los elementos de mando de la cabina del tractor también están situados en el lado derecho, estas hileradoras ofrecen el máximo confort de conducción.

            Homologada para 40 km/h

            Homologada para 40 km/h: Una conversión rápida y, por lo tanto, unos tiempos de transporte más cortos son criterios esenciales que aumentan la eficiencia de una máquina. Los ejes tándem anchos con neumáticos de 18" ofrecen condiciones ideales para altas velocidades de marcha.

            Compensación de nivel

            El husillo de ajuste frontal se utiliza para ajustar la inclinación del bastidor a la altura de trabajo. En la elevación, el bastidor se levanta primero mediante el cilindro frontal y los mayales no se insertan en el suelo

            Combinación ideal

            Ruedas direccionales delanteras para un guiado perfecto de los rotores en combinación con la articulación cardán. Son arrastradas, regulables en altura y, dependiendo de la cantidad de forraje, también se pueden mover lateralmente.

            Resistente

            El bastidor principal con su perfil cuadrado tiene un diseño estable y puede soportar cargas pesadas. Esto proporciona seguridad cuando se conduce rápido por caminos y cuando se trabaja en condiciones difíciles.

            Cómodo

            El ajuste hidráulico de la lona en el rotor trasero se realiza desde el asiento del tractor. Esto permite ajustar fácil y cómodamente el ancho de hilera deseado. Para el transporte por carretera la tela se introduce.

            Las hileradoras de depósito lateral, de dos rotores, arrastradas
            • Perfectas para el depósito de una hilera, de hileras dobles y de dos hileras
            • Gestión sencilla de promontorios gracias a la gran distancia al suelo y a la conexión secuencial hidráulica de los sistemas rotativos durante la elevación y el uso
            • Elevación opcional de un único rotor, ideal para trabajos en superficies con estolones
            • Muy compactas en el transporte gracias a un concepto único de bastidor

            Las hileradoras de depósito lateral arrastradas Swadro TS de KRONE están disponibles con anchos de trabajo de 6,20 m a 7,40 m para depósito de una hilera y de hileras dobles. En la versión Twin también es posible de serie un depósito de dos hileras. Con ello, en esta variante pueden lograrse anchos de trabajo comprendidos entre 6,92 m y 8,20 m.

            El depósito de una hilera

            Las Swadro TS pueden adaptarse de forma rápida y sencilla a la cantidad de forraje y a la técnica de recolección. El depósito de una hilera es ideal para grandes masas de forraje o el uso de empacadoras y remolques de forraje más pequeños.

            El depósito de hileras dobles

            El depósito de hileras dobles: Si se combinan dos hileras individuales en los recorridos de ida y vuelta, la Swadro TS puede alcanzar anchos de trabajo totales de hasta 15 m. El depósito de hileras dobles mejora el grado de utilización de las potentes cosechadoras.

            El depósito de dos hileras en el TS Twin

            El depósito de dos hileras en el TS Twin: Los Swadro TS Twin cuentan de serie con brazos telescópicos. Una lona opcional completa el equipamiento para un depósito de dos hileras.

            Conversión rápida a depósito de dos hileras

            Conversión rápida a depósito de dos hileras: La Swadro TS Twin puede convertirse muy fácilmente de depósito de una hilera a depósito de dos hileras. Para ello, los dos brazos se separan telescópicamente de forma hidráulica, creando espacio para la segunda hilera.

            Manejo sencillo de las telas hileradoras

            La lona delantera se ajusta a mano apoyada sobre muelles. La lona trasera gira automáticamente a la posición de trabajo al descender el rotor. La distancia lateral respecto al rotor, la altura sobre el suelo y la posición de la lona en el sentido de la marcha se pueden adaptar para un ajuste de precisión de la lona trasera.

            El ajuste manual en altura de los rotores

            El ajuste manual en altura de los rotores: El equipamiento básico es el ajuste continuo de la altura de trabajo con una manivela. Esta está situada a una altura de trabajo cómoda en el borde de los rotores. La gran escala de ajuste regulable es fácil de leer. Si es necesario, ambos rotores pueden ajustarse con precisión milimétrica.

            Altura de rotores y elevación de rotores individuales mediante caja de mando

            Para condiciones de trabajo cambiantes está disponible el ajuste eléctrico opcional de la altura de los rotores. Mediante una caja de mando con pantalla en la cabina del tractor, se controlan dos servomotores con los que se puede ajustar la altura de rastrillado ahorrando tiempo y con precisión milimétrica durante la marcha. Opcionalmente, los rotores se pueden elevar individualmente por medio de la caja de control para hilerar de forma óptima superficies discontinuas.

            Los comienzos y finales uniformes de la hilera

            Mediante una conexión sucesiva hidráulica, se gira primero el rotor delantero, y luego el trasero, desde la posición de trabajo a la posición de cabecera. Las válvulas hidráulicas necesarias para la conexión sucesivas se controlan mecánicamente mediante una robusta corredera de mando. El retardo de tiempo entre el brazo delantero y trasero se puede ajustar.

            El bastidor estable con gran distancia al suelo

            El chasis y el bastidor son especialmente estables gracias a los grandes tubos perfilados. Debido a la altura del bastidor y a la amplia elevación de los rotores, es posible una distancia al suelo de hasta 50 cm. Esto permite pasar sin problema incluso por hileras altas.

            Los accionamientos principales laterales y los muelles de suspensión

            Los dos accionamientos principales de los rotores están claramente fuera del centro de la máquina. De este modo se garantiza un funcionamiento suave de los árboles de transmisión incluso en la posición de promontorio. Para aliviar la carga de los rotores durante el hilerado, los fuertes resortes de tracción pueden desplazar el peso hacia el bastidor y el chasis.

            Cómoda altura de transporte

            Después del plegado hidráulico de los brazos laterales y del descenso automático de la lona lateral, la altura de transporte es inferior a 4 m.

            Los neumáticos variables

            El tamaño de los neumáticos y el ancho de rodada son variables. Todos los Swadro TS y TS Twin pueden equiparse con los neumáticos 11.5/80- 15.3/10 PR (imagen izquierda) o, para el uso en terrenos menos estables y en pendientes, con los neumáticos del tamaño 15.0/55-17/10 PR (imagen derecha). El ancho de transporte es de 2,90 m como máximo.

            La modificación del ancho de rodada

            Con los neumáticos estrechos, el ancho de rodada puede aumentarse en 6 cm. Para ello, los ejes de las ruedas se desplazan 3 cm hacia el exterior moviendo un tubo distanciador en cada uno de los brazos de las ruedas.

            La enorme agilidad

            En todos los Swadro TS y TS Twin, el soporte de montaje de dos puntos y el bastidor están unidos por una articulación de rodamiento de bolas. En los desplazamientos por curvas, la dirección Ackermann del chasis se controla mediante una barra de dirección. Esto hace que los rastrillos sean especialmente maniobrables. Incluso en superficies cortadas pequeñas y desfavorables, no queda material cortado sobre el terreno, ya que se puede acceder fácilmente a todas las áreas con los rotores sin necesidad de maniobras adicionales.

            La conducción rápida y segura

            Gracias a la alta estabilidad lateral del chasis, las hileradoras Swadro TS siempre tienen excelentes características de arrastre y se desplazan por carretera de forma silenciosa y segura incluso a velocidades más altas.

            La hileradora de depósito lateral de tres rotores
            • Alta fuerza con 9,70 m de anchura de trabajo
            • Ajuste eléctrico de la altura de trabajo con indicador de altura de los rotores
            • Guiado por arrastre regulable de forma hidráulica para unas condiciones de marcha óptimas en la carretera

            Una hilera doble de casi 20,00 m: estos son los requisitos ideales para una picadora de alto rendimiento. La hileradora de depósito lateral y tres rotores Swadro TS 970 de KRONE cumple plenamente esta tarea, convence con un rendimiento de hasta 10 ha/h y hace que la cadena de recolección sea aún más productiva.
            Gracias al chasis de rodada ancha con dirección Ackermann, esta gran hileradora es extremadamente ágil y fácil de maniobrar.

            El ajuste eléctrico de la altura de trabajo

            Las condiciones de trabajo cambiantes requieren a menudo un ajuste inmediato de la altura de trabajo. La altura de trabajo de cada rotor se puede ajustar por separado en la caja de mando mediante un interruptor y se puede consultar en la pantalla.

            Lona plegable hidráulicamente

            La tela hileradora de al Swadro TS 970 se puede girar hidráulicamente (opcional) hacia arriba a una posición de estacionamiento para el depósito de hileras dobles. Cuando los rotores se pliegan en la posición de transporte, la lona también se pliega automáticamente y, por lo tanto, se mantiene a una altura inferior a 4 m. Al cambiar a la posición de trabajo, se vuelve a plegar automáticamente a la posición anterior.

            La dirección Ackermann

            El ángulo de dirección del chasis de transporte (imagen derecha) se puede ajustar fácilmente con la ayuda de un cilindro hidráulico en el soporte de montaje (imagen izquierda). Esta dirección Ackermann permite un comportamiento de arrastre óptimo y una excelente capacidad de maniobra.

            Flujo de forraje limpio

            El rotor delantero con 10 brazos portamayales y el rotor central con 13 brazos portamayales tienen una velocidad circunferencial mayor que el trasero. El rotor trasero más lento tiene 13 brazos portamayales con cinco mayales dobles. Esto produce un flujo de forraje limpio y formas de hilera óptimas.

            La posición de transporte

            Los tres rotores pueden moverse rápidamente a la posición de transporte. Dado que el diámetro del rotor central es inferior a 3,00 m, no es necesario plegar los brazos portamayales en el rotor central.

            BiG M y Swadro TS 970: Combinación ideal

            Con esta combinación no se entierra forraje en el suelo, ya que el tractor del Swadro TS 970 se desplaza por el carril de rodada de la segadora acondicionadora de alto rendimiento BiG M de KRONE.

            Modelos

            Swadro S-TS
            Swadro S 380 Swadro S 420 Swadro S 460 Swadro 35 Swadro 38 T Swadro 42 T Swadro 46 T Swadro 710/26 T Swadro TS 970 Swadro TS 620 Swadro TS 620 Twin Swadro TS 680 Swadro TS 680 Twin Swadro TS 740 Swadro TS 740 Twin
            Tipo Hilerador de un rotor Hilerador de un rotor Hilerador de un rotor Hilerador de un rotor Hilerador de un rotor Hilerador de un rotor Hilerador de un rotor Hilerador de dos rotores Hilerador de tres rotores Hilerador de dos rotores Hilerador de dos rotores Hilerador de dos rotores Hilerador de dos rotores Hilerador de dos rotores Hilerador de dos rotores configurar
            Montaje Acoplamiento de tres puntos Acoplamiento de tres puntos Acoplamiento de tres puntos Acoplamiento de tres puntos arrastrado arrastrado arrastrado arrastrado arrastrado arrastrado arrastrado arrastrado arrastrado arrastrado arrastrado configurar
            Anchura de trabajo (m) 3,80 4,20 4,60 3,50 3,80 4,20 4,60 6,20 9,70 6,20 6,20 6,80 6,80 7,40 7,40 configurar
            Anchura de trabajo (m) del depósito de hileras dobles - - - - - - - 2 x 3.40 - - 2 x 3,46 (6,92 m) - 2 x 3,80 (7,60m) - 2 x 4,10 (8,20m) configurar
            Anchura de la hilera (m) 0,60 - 1,30 0,80 - 1,50 0,80 - 1,80 0,60 - 1,20 0,60 - 1,30 0,80 - 1,50 0,80 - 1,80 0,80 - 1,40 1,00 - 1,80 1,10 - 1,60 1,10 - 1,60 1,10 - 1,60 1,10 - 1,60 1,20 - 1,60 1,20 - 1,60 configurar
            Diámetro del sistema rotativo (m) 2,96 3,30 3,60 2,70 2,96 3,30 3,60 2,00 2,00 2,96 2,96 3,30 3,30 3,60 3,60 configurar
            Brazos portadientes por sistema rotativo 10 13 13 10 10 13 13 2 x 13 1 x 10 / 2 x 13 10 / 13 10 / 13 2 x 13 2 x 13 2 x 13 2 x 13 configurar
            Demanda de energía (kW/CV) 22 / 31 37 / 50 37 / 50 22 / 31 19 / 25 22 / 31 22 / 31 37 / 50 59 / 80 37 / 50 37 / 50 37 / 50 37 / 50 37 / 50 37 / 50 configurar
            configurar configurar configurar configurar configurar configurar configurar configurar configurar configurar configurar configurar configurar configurar configurar

            La gama de productos más extensa del mercado

            Hileradoras rotativas ­KRONE Swadro S | TS con depósito lateral

            KRONE Landmaschinen

            KRONE Landmaschinen

            KRONE Landmaschinen

            Vídeos

            Please accept marketing-cookies to see this content.
            Please accept marketing-cookies to see this content.
            Please accept marketing-cookies to see this content.
